Bộ Ống Dẫn Làm Mát & Nắp Đầu Phun Qidi Q2 Nâng Cấp

CẬP NHẬT

14/11/2025

• Phiên bản 1.11

  Tạo phiên bản ống dẫn làm mát cho quạt 5015 miệng nhỏ phổ biến hơn. Thêm phiên bản tổ ong cho tấm đáy ống dẫn làm mát. Đồng thời loại bỏ thành cong bên trong khu vực quạt cho quạt miệng nhỏ vì nó không cần thiết với hai núm giữ nó đúng vị trí.

11/11/2025

• Phiên bản 1.10

  Thiết kế lại ống dẫn để cải thiện luồng không khí bên trong. Cá nhân tôi nhận thấy tăng 5-10% so với phiên bản 1.01. Điều đó có nghĩa là tăng 25-30% khả năng làm mát so với ống dẫn gốc, đồng thời làm cho không khí cân bằng hơn nhiều. Với việc thiết kế lại ống dẫn, mô hình cũng nhẹ hơn khoảng 2 gram so với phiên bản 1.01.

03/11/2025

• Phiên bản 1.01

  Nâng đáy ống dẫn quạt lên 1mm để tổng cộng chỉ thấp hơn 1mm thay vì 2mm thấp hơn ban đầu. Điều này có nghĩa là không cần tháo nắp vít Z của bạn. Tôi cũng đã làm lại tất cả các cạnh vát vì có một người gặp sự cố với ống dẫn quạt cọ xát vào mặt sau của vỏ máy.

Tôi mất nhiều thời gian hơn dự kiến để phát hành nhưng cuối cùng nó cũng đã sẵn sàng cho bản phát hành V1. Ảnh chụp chất lượng các nắp che của tôi rất thô vì đây là những bản thử nghiệm cuối cùng được in bằng PETG với tốc độ chứ không phải chất lượng. Tôi sẽ thêm ảnh cải tiến sau khi tự in lại một bộ đầy đủ. Tôi đã có một phiên bản hoạt động cho quạt 5015 miệng hẹp tiêu chuẩn hơn, cho phép bạn nâng cấp lên quạt mạnh hơn. Tôi vẫn đang tinh chỉnh thiết kế này và chờ quạt mới của tôi đến, vì vậy sẽ mất một thời gian trước khi phiên bản này được phát hành. Nếu bạn gặp bất kỳ sự cố nào hoặc cần trợ giúp về bất cứ điều gì, vui lòng liên hệ. Tôi mong muốn được xem các sản phẩm của mọi người và hy vọng tất cả các bạn thích nó!

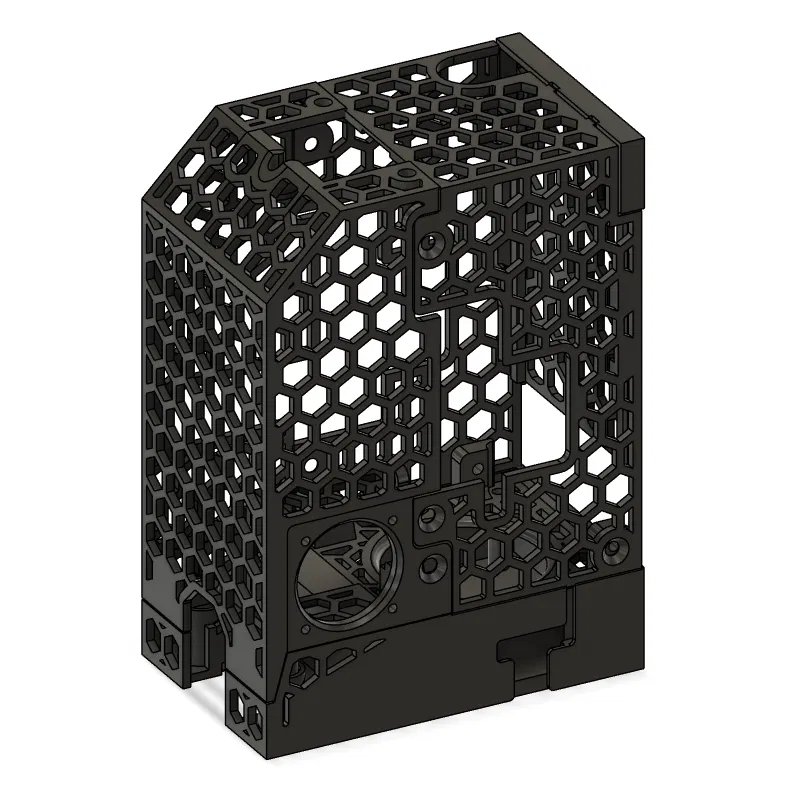

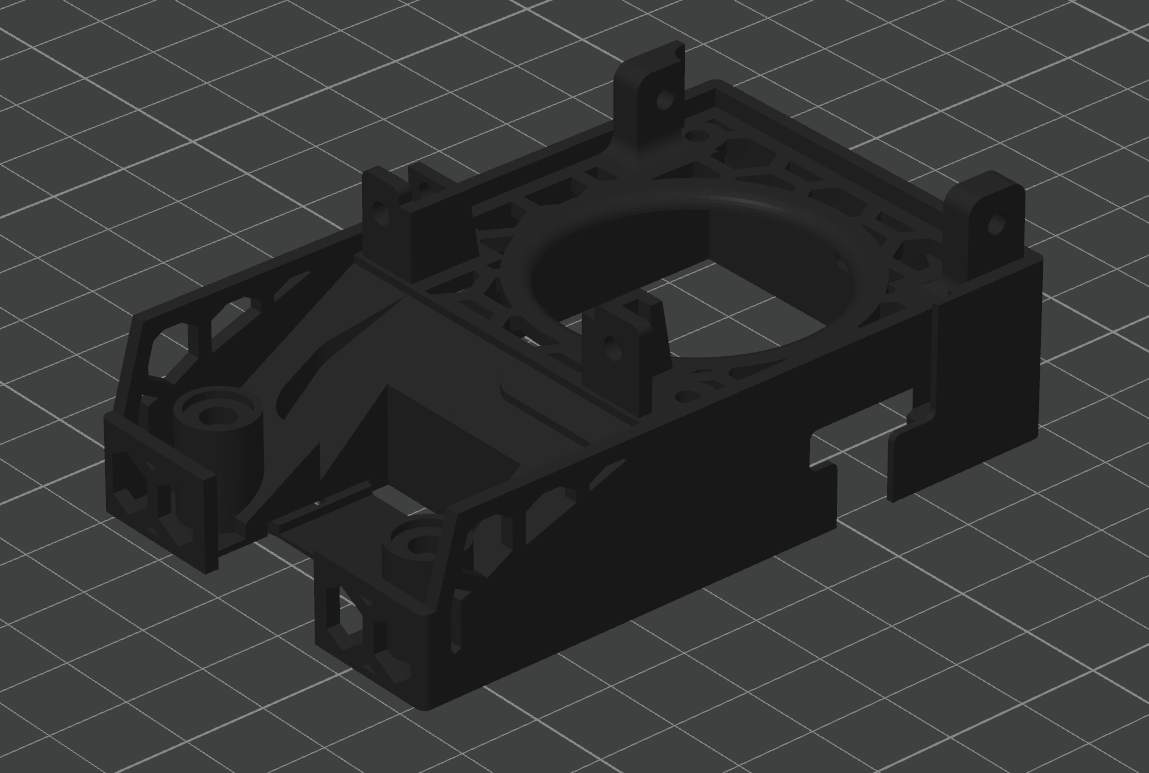

Ống dẫn làm mát đã cải thiện kết quả kiểm tra phần nhô ra lên 20% và luồng không khí cân bằng hơn nhiều vì ống dẫn gốc có hầu hết không khí đi về phía sau bên phải của đầu phun, để lại phía trước bên trái thiếu làm mát. Tôi đã kéo dài ống dẫn xuống thêm 1mm để có được góc luồng không khí tốt hơn đến đầu phun vì ống gốc rất dốc, có thể đẩy sợi dây trong quá trình bắc cầu, ảnh hưởng đến chất lượng. Với việc ống dẫn được hạ thấp, nó vừa khít nhưng hoàn toàn không chạm vào khay xả và mọi thứ khác.

CÀI ĐẶT IN

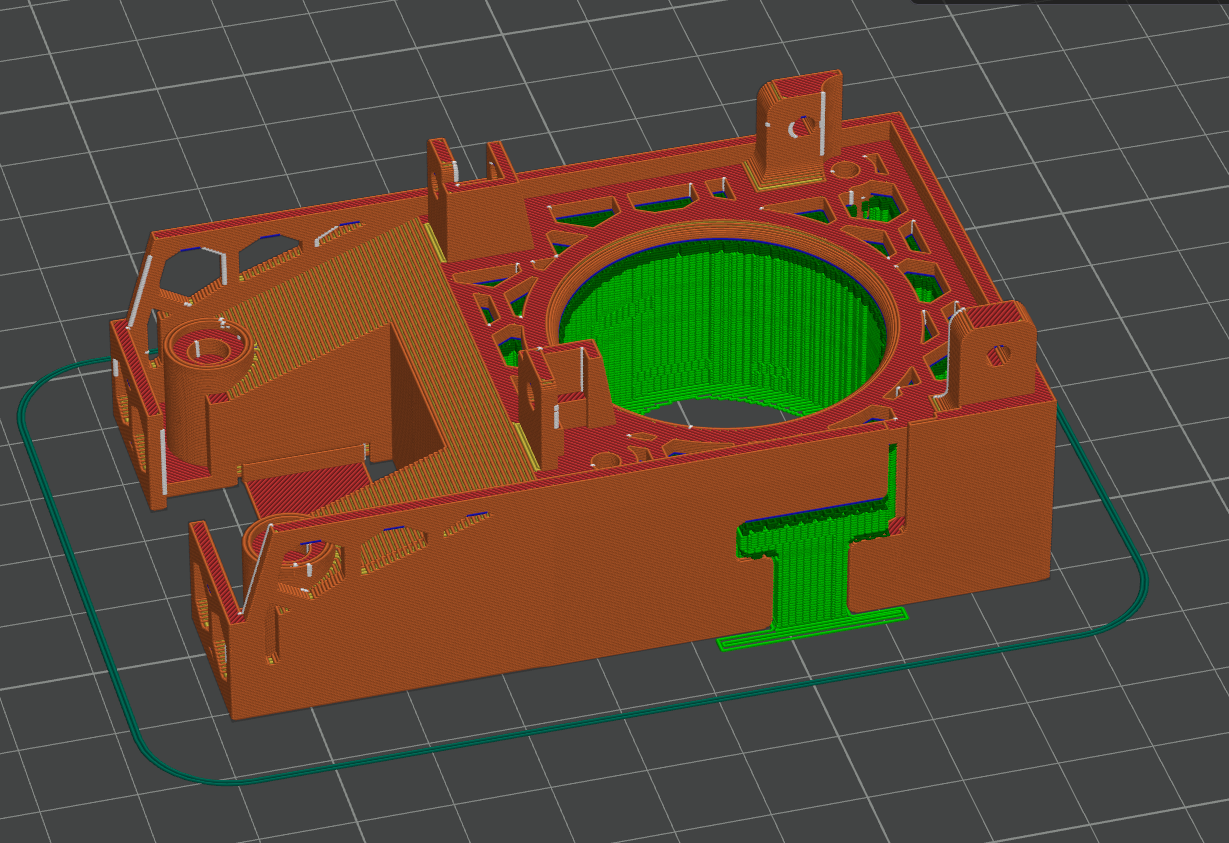

Chiều cao lớp 0.08-0.16 (kiểm tra phần nhô ra của ống dẫn trong slicer)

Tường Arcane

4 Tường

25% Lưới tổ ong

CHẤT LIỆU IN

Cá nhân tôi đã in bằng Fiberon PET-CF17 và nó đã hoạt động tốt cho đến nay. 3DXTech PC-CF & 3DXTech PA12-GF sẽ là những vật liệu lý tưởng nhất vì chúng đã được thử nghiệm kỹ lưỡng với bộ phận gắn beacon Qidi Plus 4. Tôi đã thử ASA và nó bị cong vênh ở nhiệt độ cao nhưng tôi nghĩ rằng nó sẽ an toàn để in PETG và PLA nhưng hãy đảm bảo bạn theo dõi nó.

VẬT LIỆU

4x Nam châm đĩa Neodymium 4x2mm (Cho Nắp Trước & Ống Dẫn Quạt)

2x Vòng ren nhiệt M3 4mm hoặc nhỏ hơn (Cho Nắp Vít Z Hạ Thấp, Tùy Chọn)

Khi in ống dẫn làm mát, tôi đã sử dụng chiều cao lớp 0.08 để có chất lượng tốt nhất và in phẳng với các bộ phận hỗ trợ ở nơi quạt sẽ lắp. Mô hình ống dẫn quạt có các bộ phận hỗ trợ in sẵn để hoàn thiện đầu ra của ống dẫn tốt nhất. Nếu bạn đang sử dụng tính năng tạo tường cổ điển, hãy đảm bảo rằng tính năng phát hiện tường mỏng được bật, nếu không các cánh quạt bên trong ống dẫn có thể không được in.

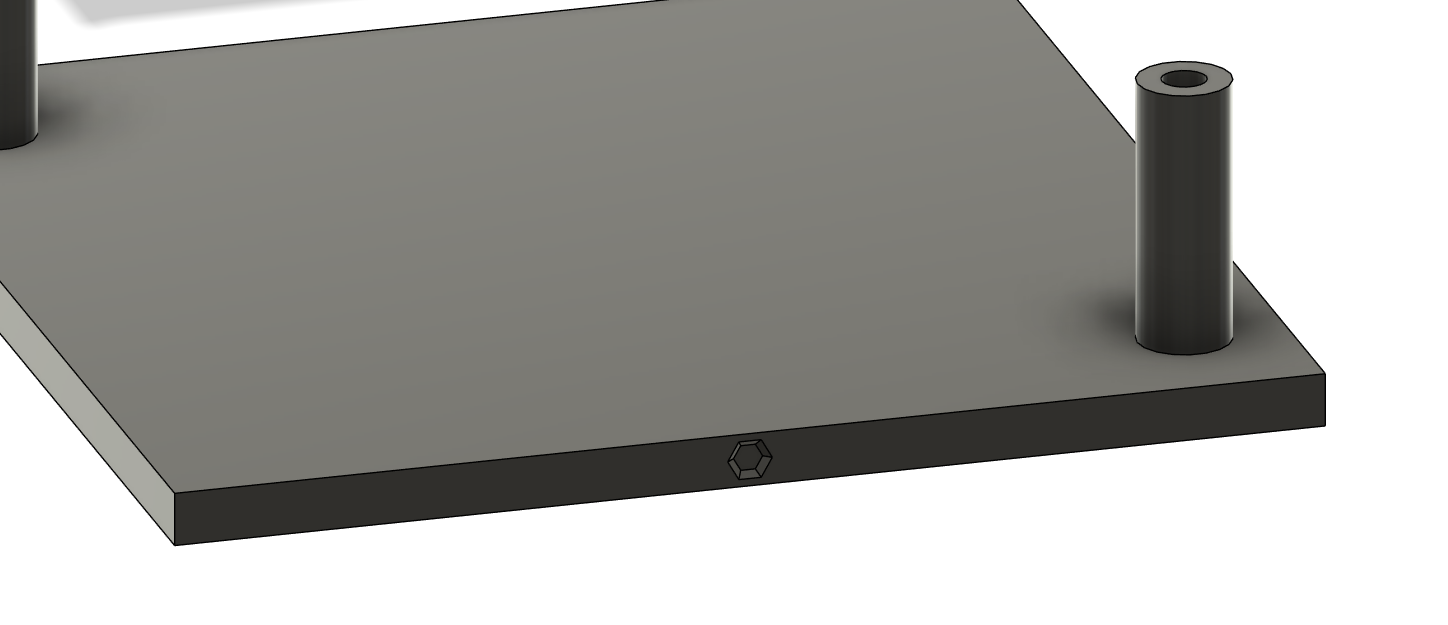

Phần đáy của ống dẫn quạt có thể trông vuông nhưng nó lệch một hoặc hai milimet. Để dễ dàng lắp đặt hơn, tôi đã thêm một hình lục giác hơi lõm ở mặt bên của đáy, mặt này sẽ úp vào mặt sau của ống dẫn quạt, xa đầu phun nhất.

Cá nhân tôi đã tháo nắp vít Z của mình vì chúng không cần thiết nhưng nếu bạn muốn giữ chúng và muốn có thêm khoảng trống so với nắp gốc, tôi đã tạo một phiên bản sửa đổi cho khoảng trống lớn hơn nhưng bạn sẽ cần hai vòng ren nhiệt M3 có kích thước 4mm hoặc ngắn hơn. Tôi đã đính kèm tệp cho nắp vít Z trong bài đăng này.

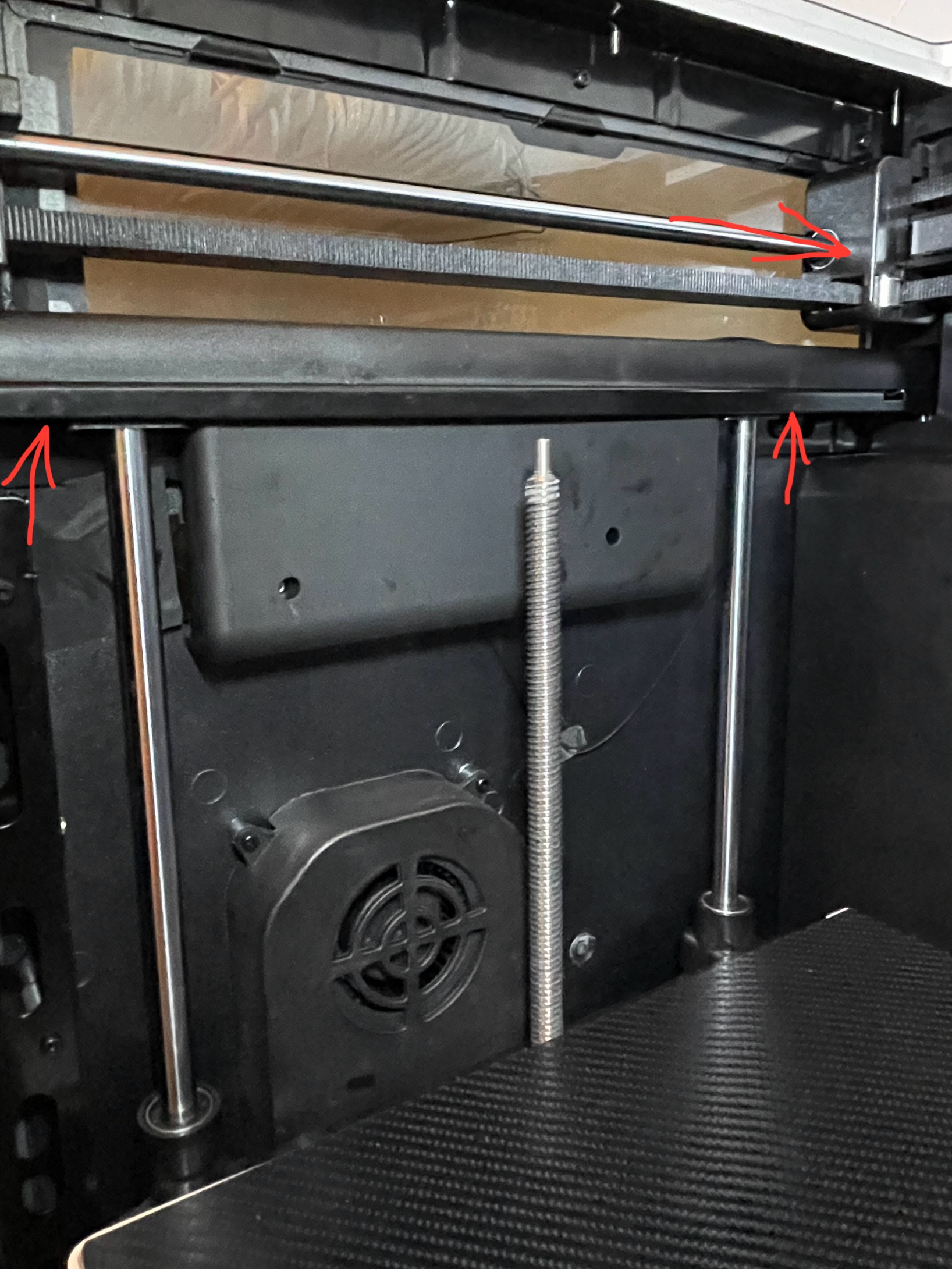

Việc tháo nắp vít Z rất dễ dàng, chỉ cần tháo hai bu lông ở trên cùng rồi trượt nắp vít Z sang bên và sau đó hạ xuống để tháo. Bên phải thì rất dễ dàng nhưng bên trái thì hơi khó hơn một chút. Bên trái có một tấm che cáp bằng nhựa ở trên các bu lông cần được nâng lên/tháo ra. Chỉ có hai vít giữ tấm che cáp từ phía dưới với vị trí được hiển thị trong ảnh của tôi bên dưới. Khi tháo/nâng tấm che này, hãy đảm bảo đầu phun được đẩy hết về phía sau như cũng được hiển thị trong ảnh. Tôi thực sự khuyên bạn chỉ nên nâng tấm che cáp lên để tháo nắp vít Z bên trái vì việc lắp lại tấm che cáp có thể khó khăn.
