Vỏ yoRadio cho màn hình IPS 3.5"

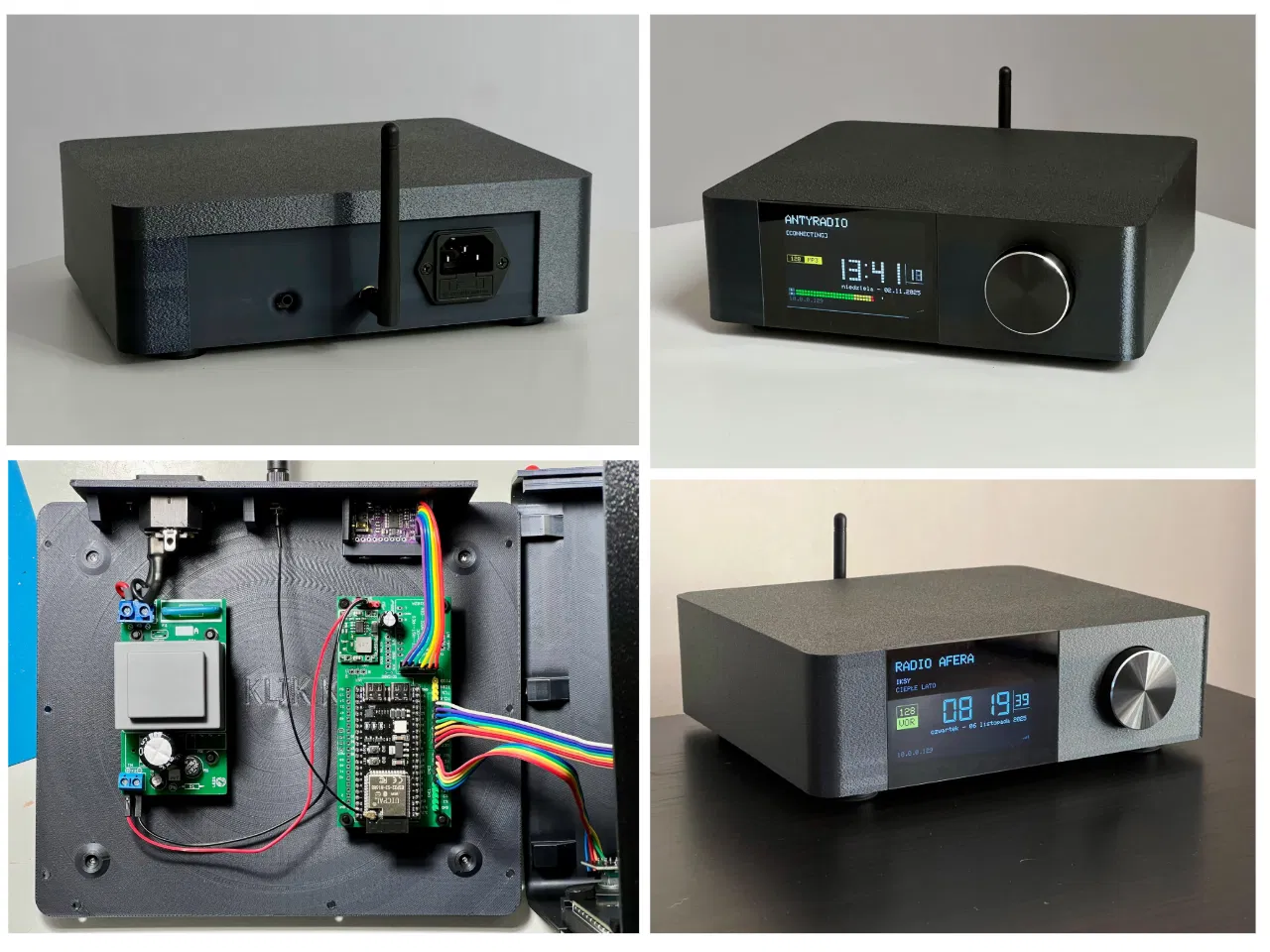

Về thiết kế này:

Tôi đang tìm một cái vỏ để nó trông giống cái Bluesound Powernode của tôi, mà không tìm được cái nào ưng ý hết nên tôi tự thiết kế.

Bạn cần gì:

Phần cứng:

• Tấm acrylic khói (3mm dày) kích thước 90x64mm,
• Núm xoay (rotary encoder) loại thông thường,
• Núm vặn đường kính 40mm,
• Ổ cắm nguồn C14 kèm cầu chì (27x31mm) (hoặc loại khác - bạn có thể dùng bản đáy vỏ không có lỗ khoét),
• Miếng dán chống trượt,
• Vít tự tạo ren M3,
• Vít M3 kèm đai ốc,
• Chân đế nylon cho các bo mạch.

Điện tử (tùy chọn):

• Bo mạch tùy chỉnh (nguồn + ESP32).
• Module DAC PCM5102A,
• Màn hình ST7796 IPS,
• Anten WiFi.

Lắp ráp:

1. Vỏ trên:

• Lắp tấm acrylic khói (90x64mm, 3mm) - tôi dùng keo T7000,
• Gắn núm xoay,
• Cẩn thận gắn màn hình bằng vít tự tạo ren M3,
• Gắn núm vặn 40mm.

2. Vỏ dưới:

• Lắp bo mạch của bạn bằng cách dùng lỗ gắn và chân đế nylon,
• Lắp DAC bằng đế giữ,
• Lắp ổ cắm nguồn C14,
• Lắp anten WiFi.

3. Lắp ráp hoàn chỉnh:

• Dùng vít M3 để cố định nửa vỏ trên và vỏ dưới,
• Dán miếng chống trượt vào từng chân đế.

Mẹo in: in bằng chế độ fuzzy skin và đường cong Hilbert ở mặt trên.
