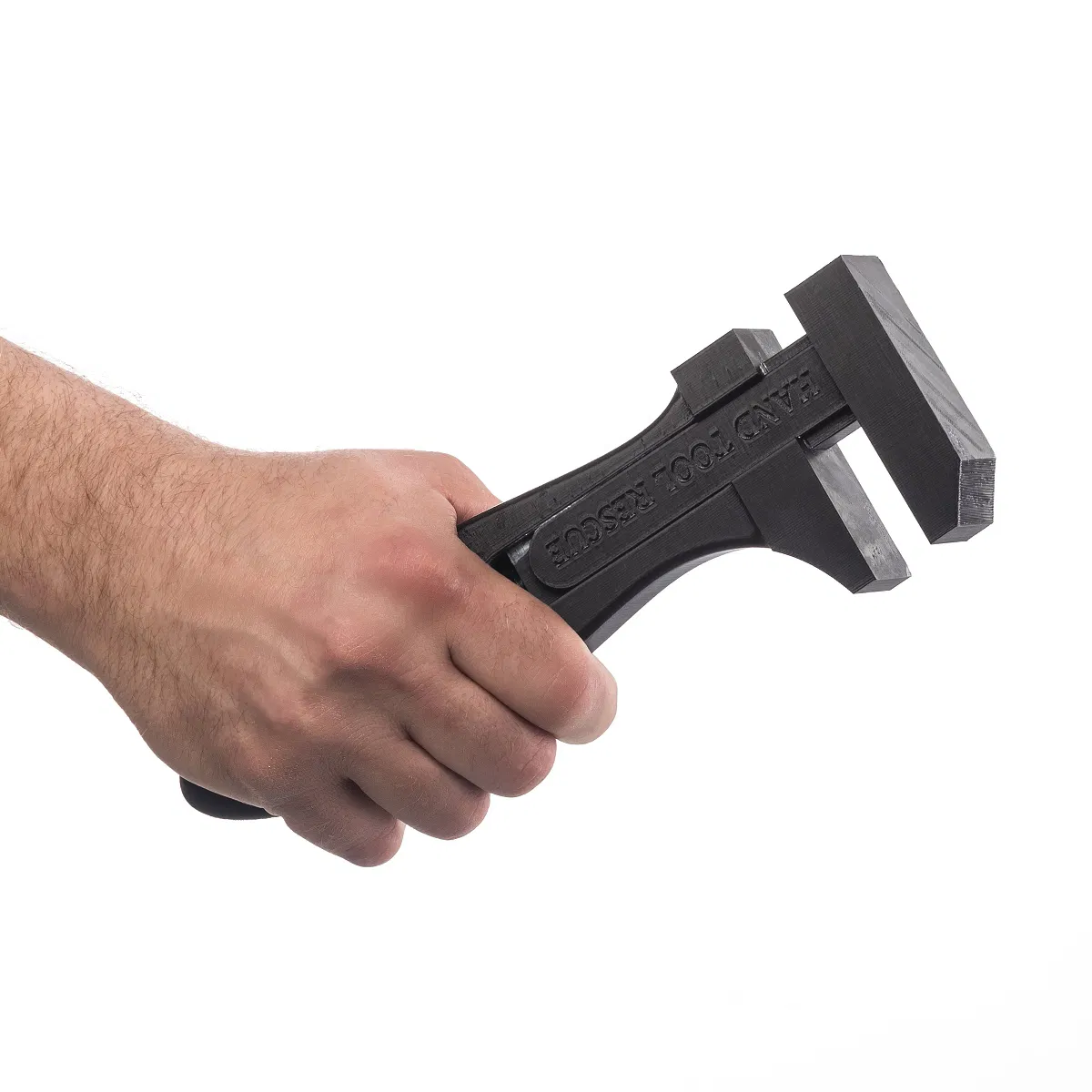

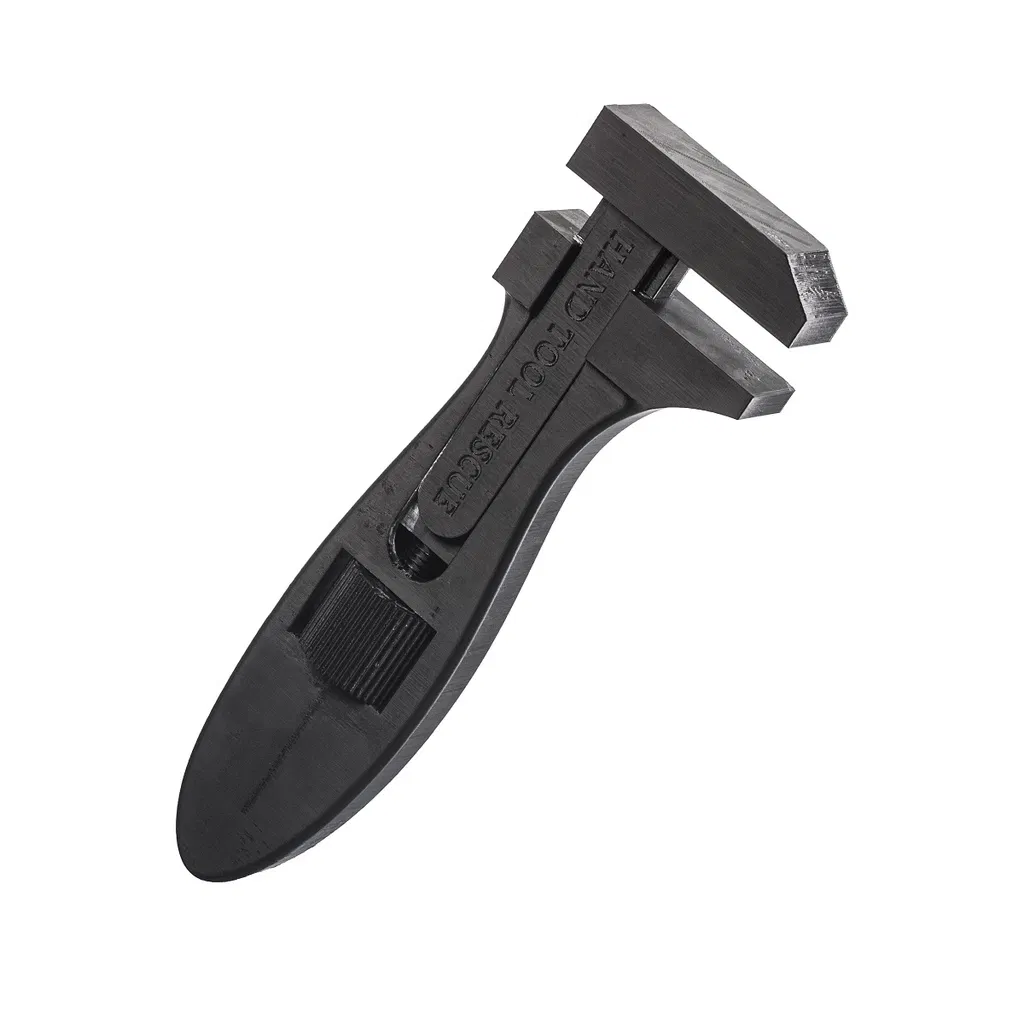

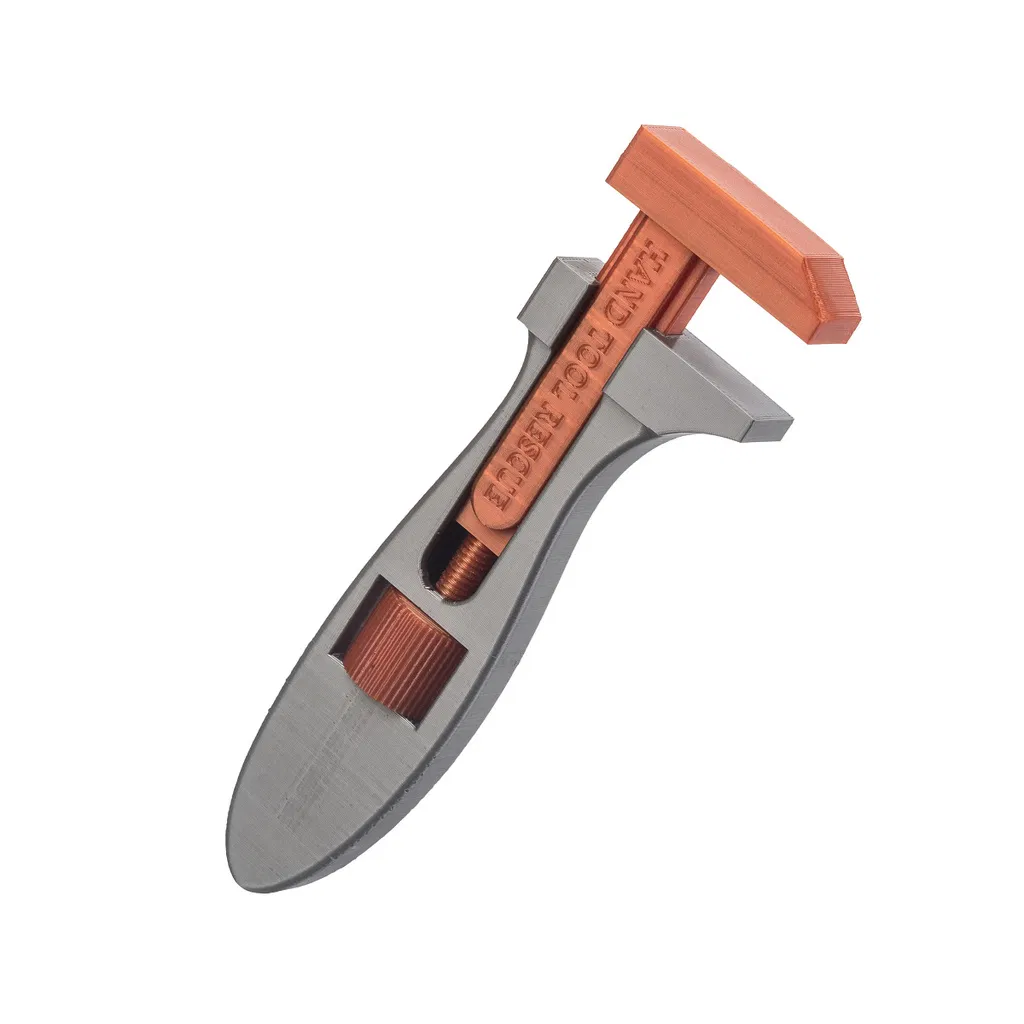

Cờ lê Lịch sử (lấy cảm hứng từ Hand Tool Rescue)

Cái này không hẳn là cờ lê của NASA đâu, nhưng mà in cũng dễ lắm, với lại xài được nhiều kiểu lắm luôn đó bà con (xem hết video dưới đây nha :D)

Nếu mà in cái này ra thì tui sẽ vui lắm khi thấy thành quả của bạn trong mục "Post a make" đó.

Cài đặt in ấn

Hãng máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Supports:

Có

Độ phân giải:

0,2 mm

Infill:

20%

Filament:
nhựa PLA bất kỳ

Ghi chú:

Xem hướng dẫn chi tiết cho từng file ở dưới nha ;-)

Cách tui thiết kế

Tui đang tập tành với Fusion 360 và đây là thử thách tiếp theo của tui.

Tui là fan của kênh YouTube HAND TOOL RESCUE. Ông này ổng phục chế mấy món đồ với thiết bị cũ đỉnh ghê lắm. Có một dự án của ổng là hồi sinh lại cái cờ lê lịch sử (ban đầu được cấp bằng sáng chế năm 1879 bởi Charles Billings). Ổng có làm phiên bản mini phục chế này nè, giờ thì bạn cũng có thể in ra một cái bằng nhựa yêu thích của mình rồi.

Nhớ xem video của ổng coi cách làm cái cờ lê này theo kiểu "xưa như trái đất" (không phải in 3D) nha :)

Cách in cái này

Đã thử với các loại filament: PLA, PET, CPE-HG100 (Fillamentum) và PC Max

CÁCH IN

Cách dễ nhất nè: Cho cả 3 file STL vô máy cắt lớp, bật Supports LÊN (chỉ từ bed thôi nha), độ phân giải từ 0,1 mm đến 0,2 mm, infill từ 20% đến 80% rồi nhấn nút RUN là xong ;-)

Có 3 bộ phận khác nhau.

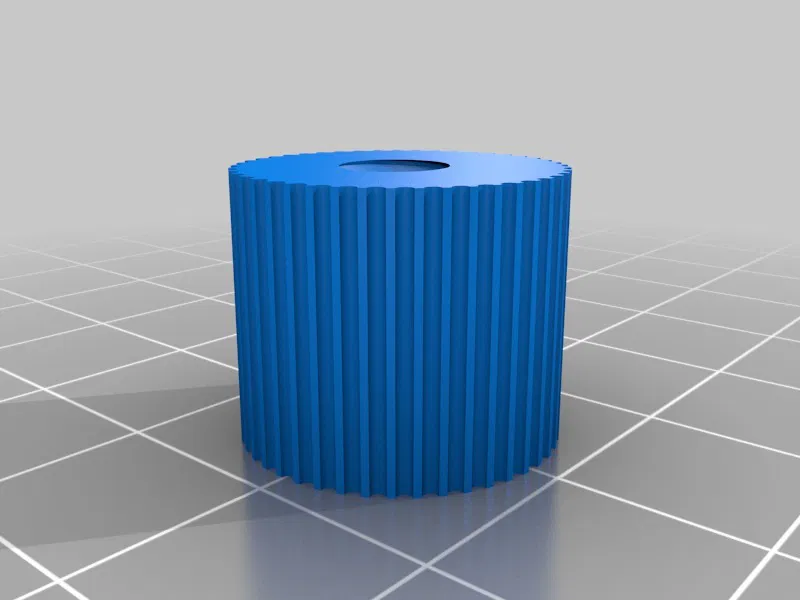

KNOB.stl

Là cái dễ nhất. In ra mà không cần supports, độ cao lớp không quá 0,2 mm là được.

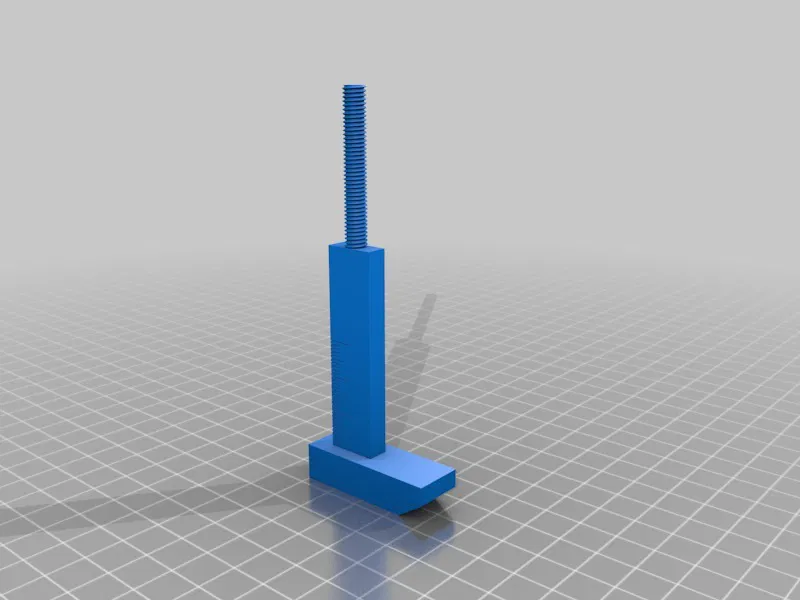

HAMMER.stl

Bạn có thể dùng supports, nhưng không xài cũng ổn lắm. Lại nữa, để ren đẹp thì đừng thử độ cao lớp trên 0,2 mm nha.

Nếu bạn muốn siết cái gì đó thật chặt bằng cờ lê này, thì nên dùng infill cao hơn, ít nhất là cho bộ phận có ren. Tui đã thử PC MAX với infill 100% và nó siết được ốc với bu lông thiệt đó. Còn nếu để làm đồ chơi/mô hình thì infill 20% là xài được rồi.

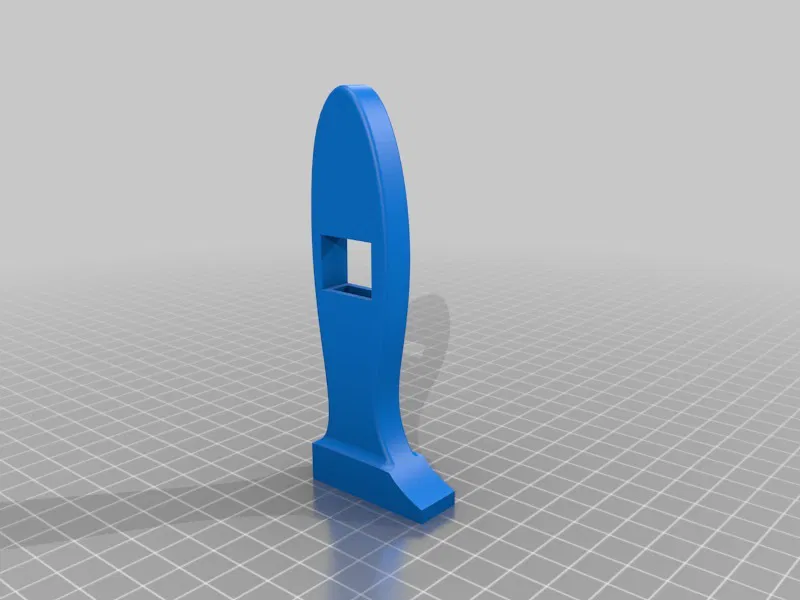

HANDLE.stl

Chỗ này bạn cần supports đó. Với Slic3r PE thì nó chạy "chỉ từ printbed", nhưng nhớ là phải có supports ở giữa nữa nha, như hình dưới đây nè

Thay đổi kích thước

Kích thước hiện tại là đủ tốt cho đầu phun 0,4 mm rồi, nên tui không đề xuất thu nhỏ đâu, nhưng bạn có thể làm cái này bự hơn nữa.

Khay in của Prusa có thể chứa được kích thước 190% so với các file STL gốc, xem nè:
