Bình hoa có gân (Ribbed Vase) - Mô hình 3D

Giới thiệu

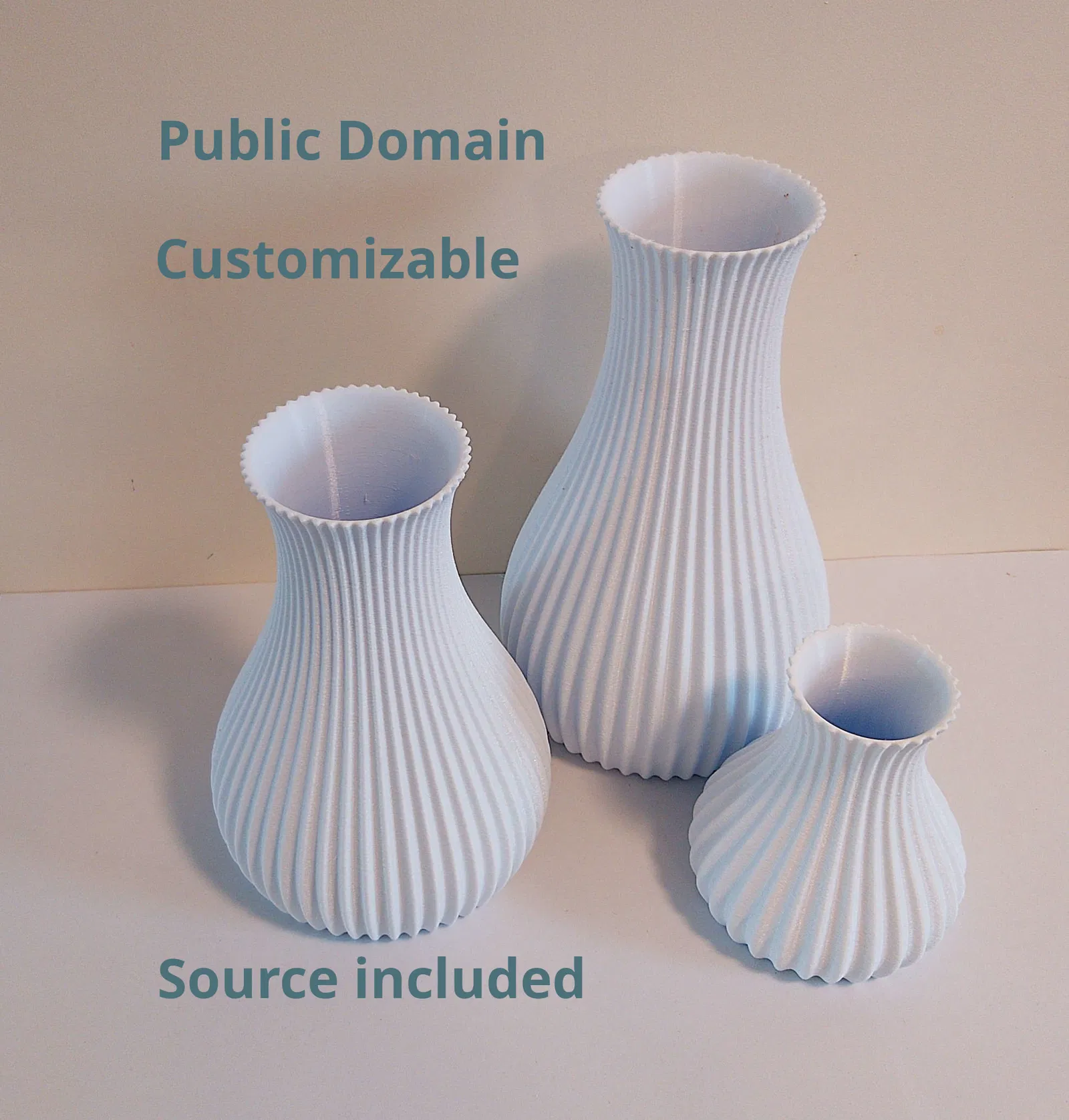

Thiết kế này bao gồm một bộ sưu tập các bình hoa có gân. Các bình hoa được tạo ra bằng một script trong OpenSCAD. Script nguồn cho OpenSCAD cũng được cung cấp, để bạn có thể tạo ra các thiết kế tùy chỉnh của riêng mình.

In ấn

Định dạng file 3mf được ưu tiên, nhưng các file stl cũng được thêm vào. Chúng nằm trong thư mục "stl".

"Ribbed Vase Medium Size" có chiều cao 18 cm (7 inch) và nặng khoảng 200 gram.

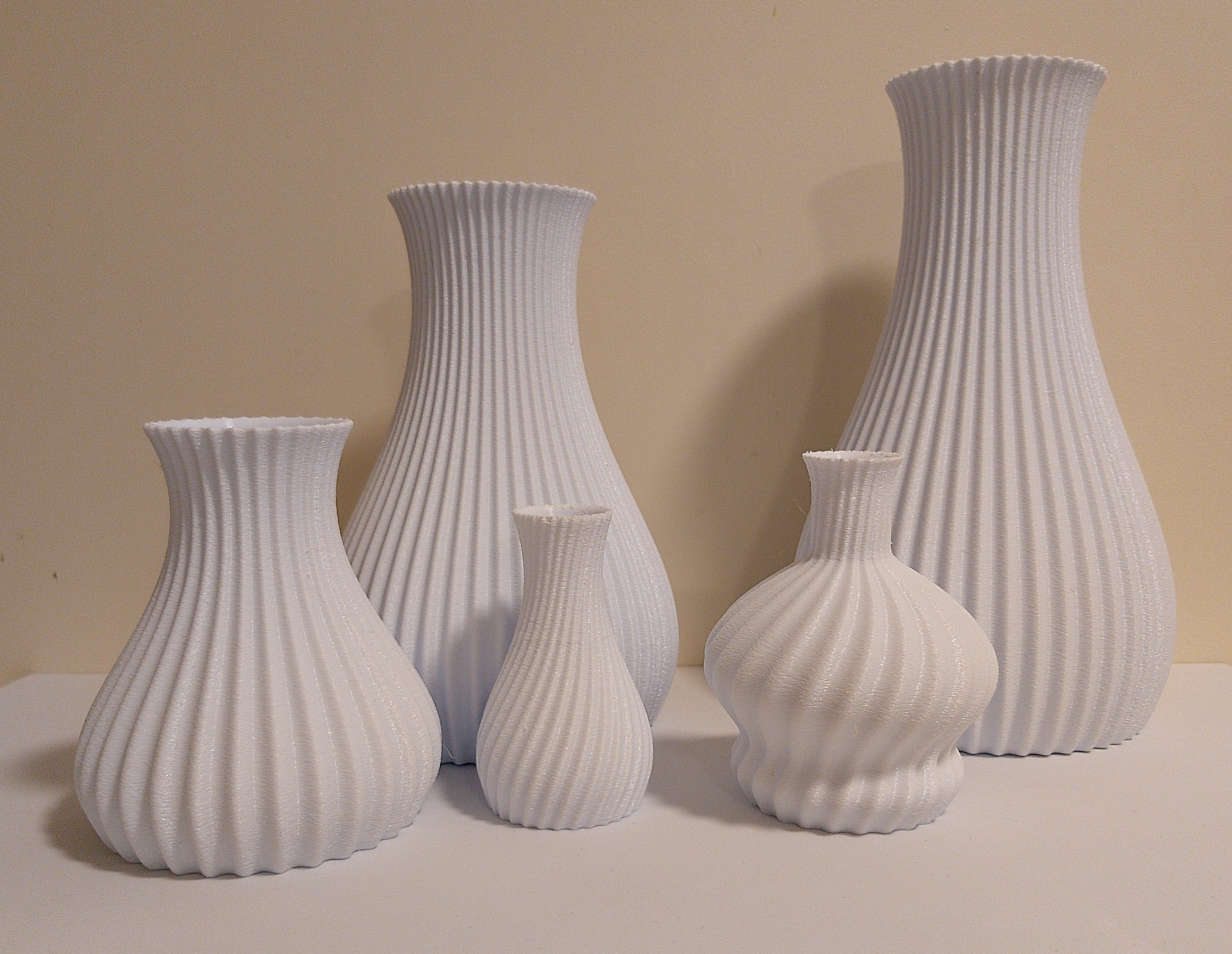

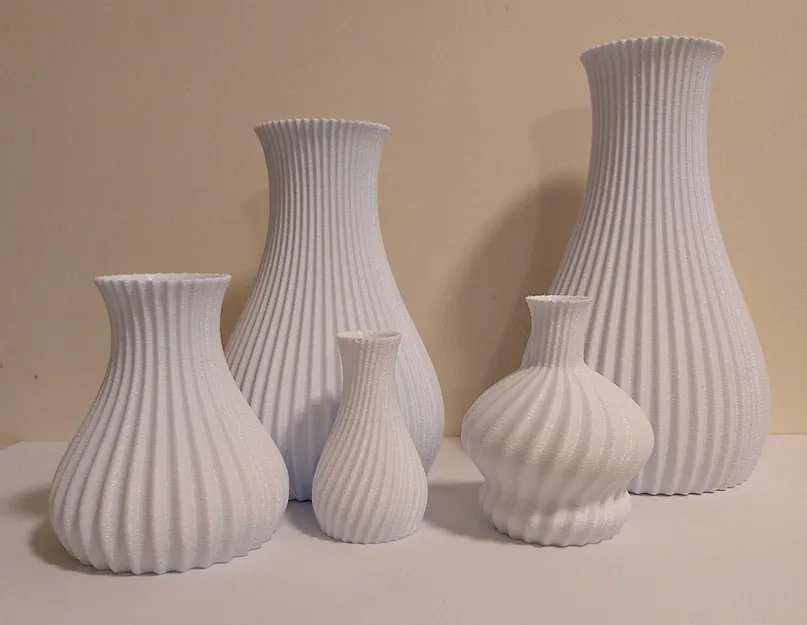

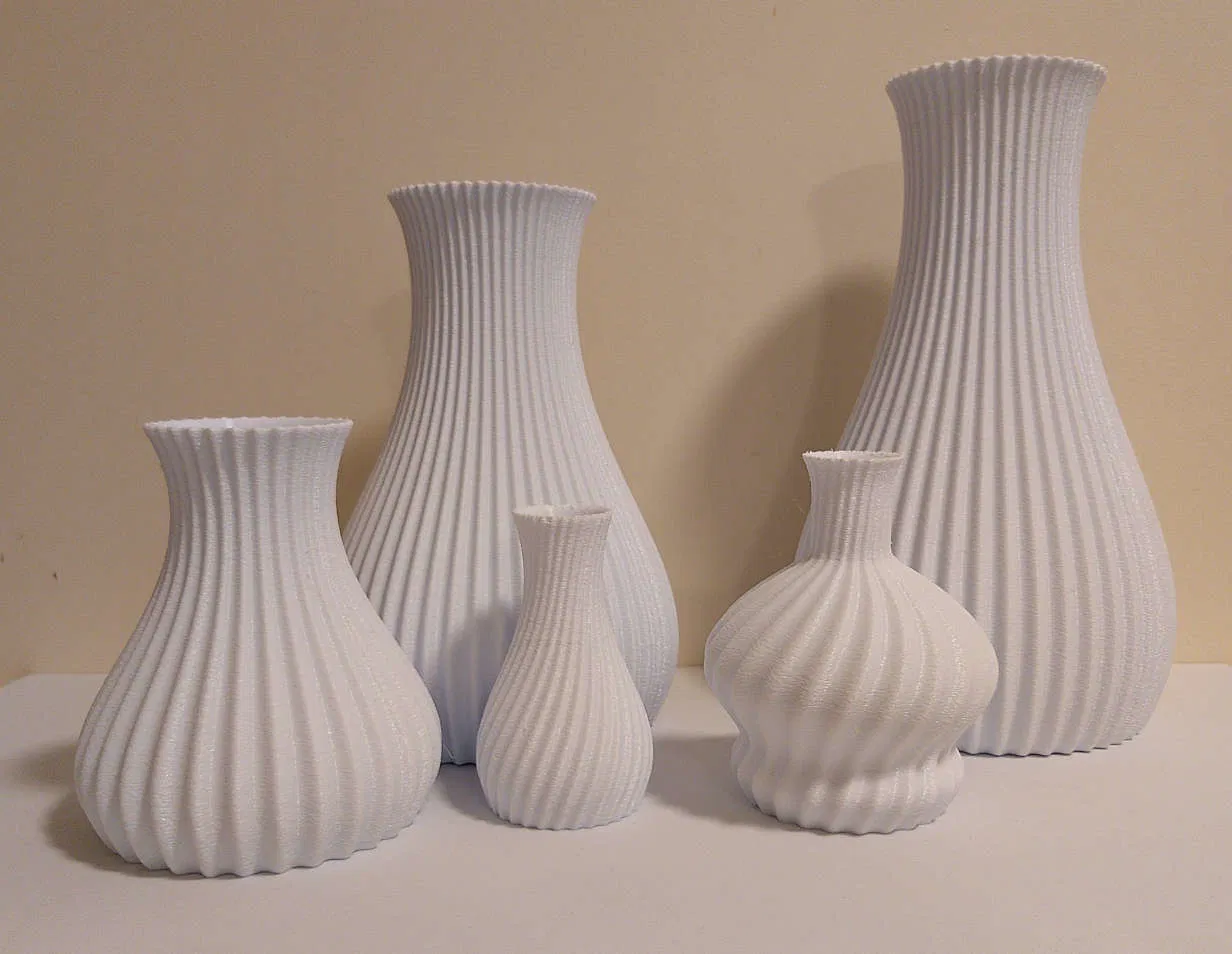

Tôi đã sử dụng sợi nhựa PCTG màu trắng cho các bình hoa trong ảnh. Độ bám dính giữa các lớp và toàn bộ bình hoa đều chắc chắn, thậm chí còn chống thấm nước. Tuy nhiên, đường nối Z (Z Seam) có thể nhìn thấy ở bên trong và có các chấm cháy màu nâu và đen, cũng như có một chút sợi nhựa thừa. Các bình hoa được in với đầu phun 0.4 mm, chiều cao lớp là 0.15 mm, 4 lớp vỏ (perimeters), 100% độ đặc ruột (infill), vị trí đường nối gần nhất (nearest seam position), và lớp sáp ong (fuzzy skin) bên ngoài thành dày 0.12 mm với khoảng cách điểm 0.6 mm.

OpenSCAD

OpenSCAD là phần mềm miễn phí: https://openscad.org/

Script cho bình hoa, cùng với thư viện được sử dụng, nằm trong file zip. Hãy đảm bảo bạn giải nén file zip trước khi sử dụng. Tôi đã sử dụng phiên bản OpenSCAD 2025. Các phiên bản cũ hơn của OpenSCAD có thể quá chậm cho script này.

Thiết kế có thể được sử dụng với "Customizer" của OpenSCAD. Không cần kiến thức về code để sử dụng "Customizer". Mở script trong OpenSCAD, bật cửa sổ "Customizer", nhấn F5 nếu các cài đặt của Customizer bị mờ. Điều chỉnh các thanh trượt để thay đổi mô hình. Để xuất file 3mf hoặc stl, hãy render nó trước bằng F6.

Khi thay đổi cài đặt, hãy kiểm tra bên trong ở phía trên. Một số tổ hợp cài đặt có thể tạo ra bình hoa bị lỗi. Điều chỉnh độ bo tròn và độ dày thành có thể khắc phục, hoặc bạn có thể phải tăng đường kính.

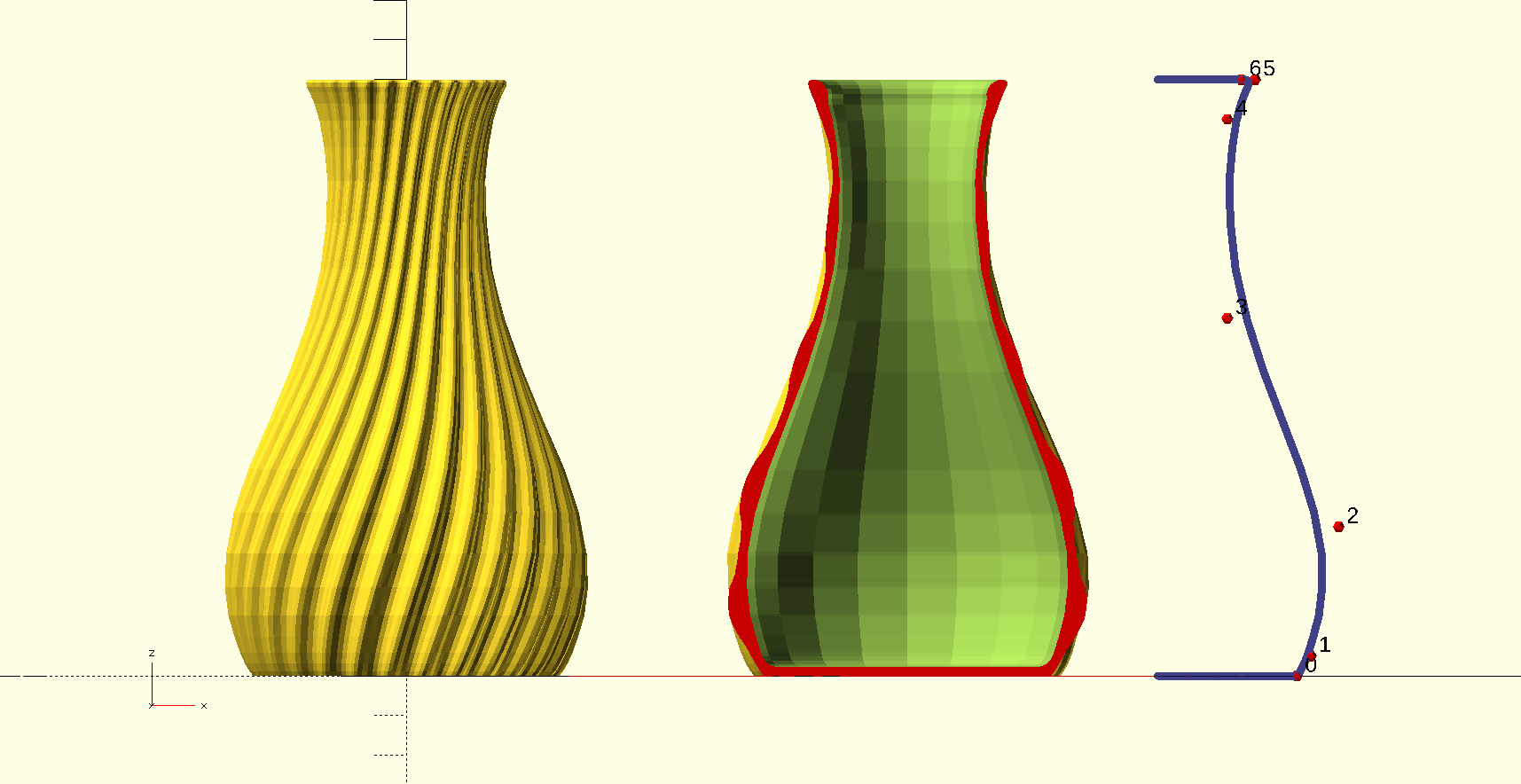

Thiết kế có thể được tùy chỉnh thêm bằng cách điều chỉnh script. Ví dụ: có thể thêm một biên dạng dọc mới. Script hiển thị mặt cắt và biên dạng trong quá trình xem trước.

Giấy phép

Giấy phép được đặt thành CC0 (Miễn phí bản quyền) cho script, thư viện (được bao gồm) và các file mô hình 3D kết quả. Bạn có thể in và bán chúng.
