Case ESP8266 Hiện Đại Tích Hợp Đầu Nối Wago
Case ESP8266 D1 Mini thời thượng, dùng đầu nối Wago thay cho breadboard. Bao gồm hướng dẫn in chi tiết, lắp ráp các bộ phận như CaseTop, CaseBottom, WagoHolder và cách đi dây cho ESP8266.
Mô tả

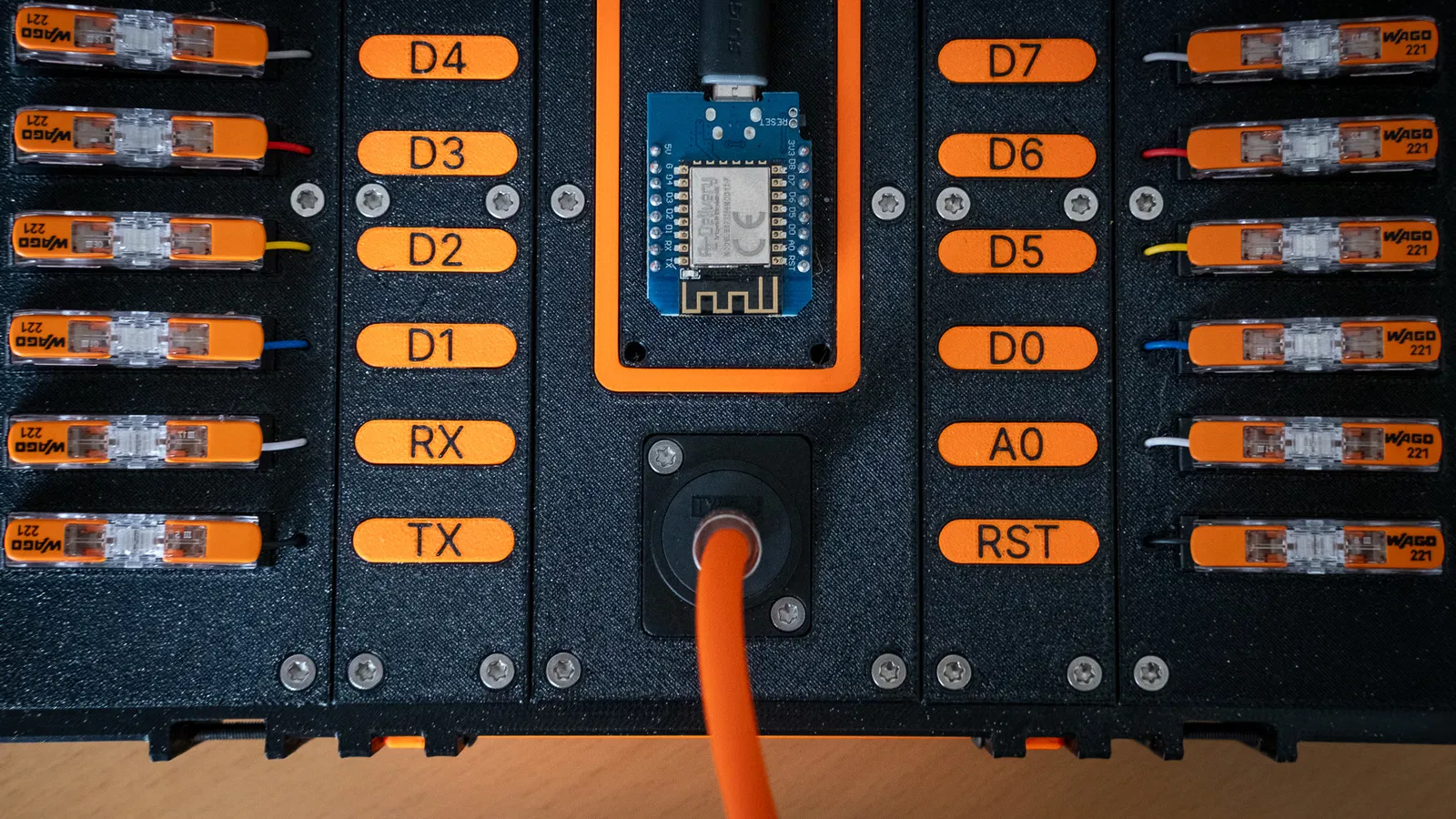

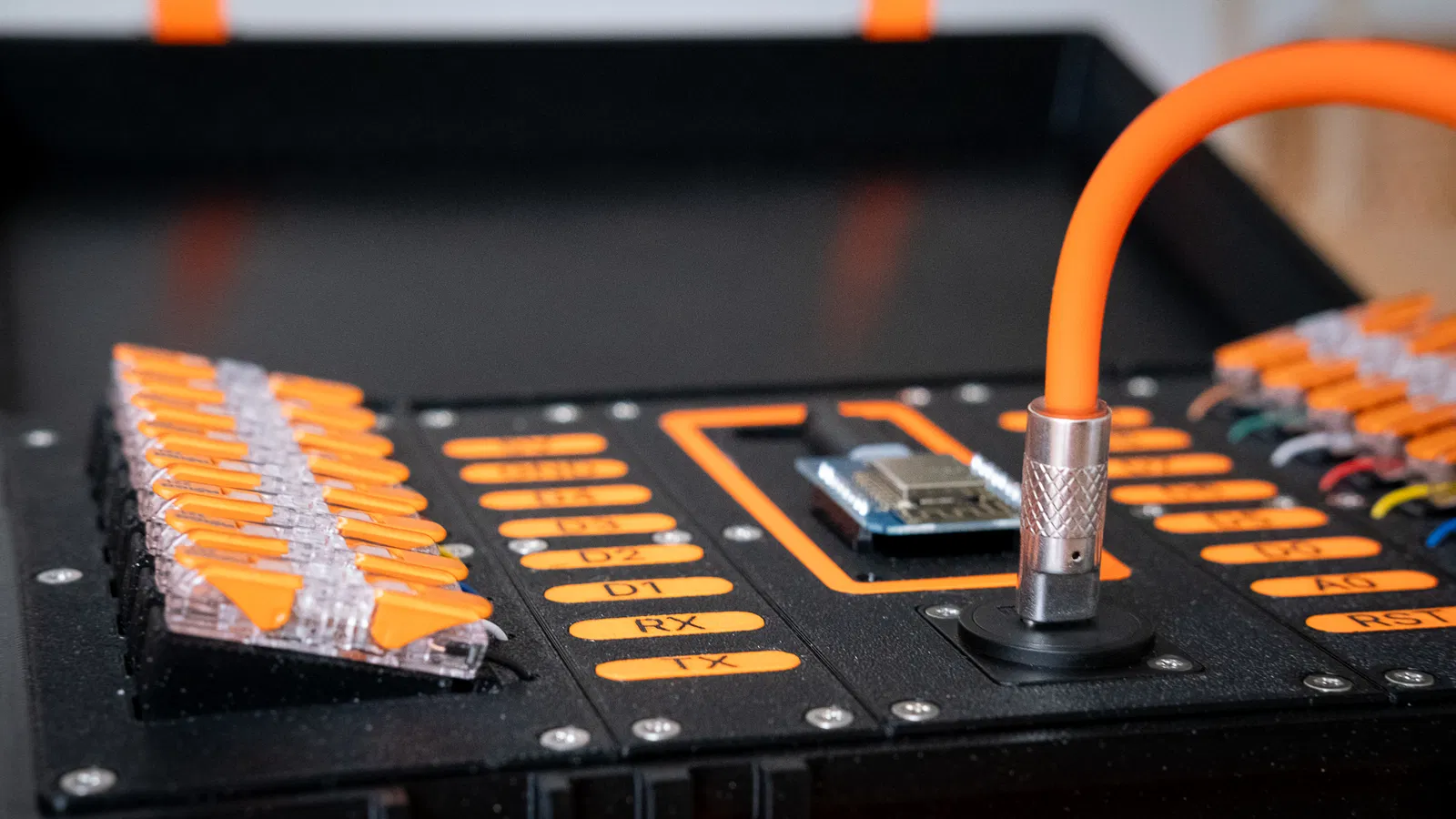

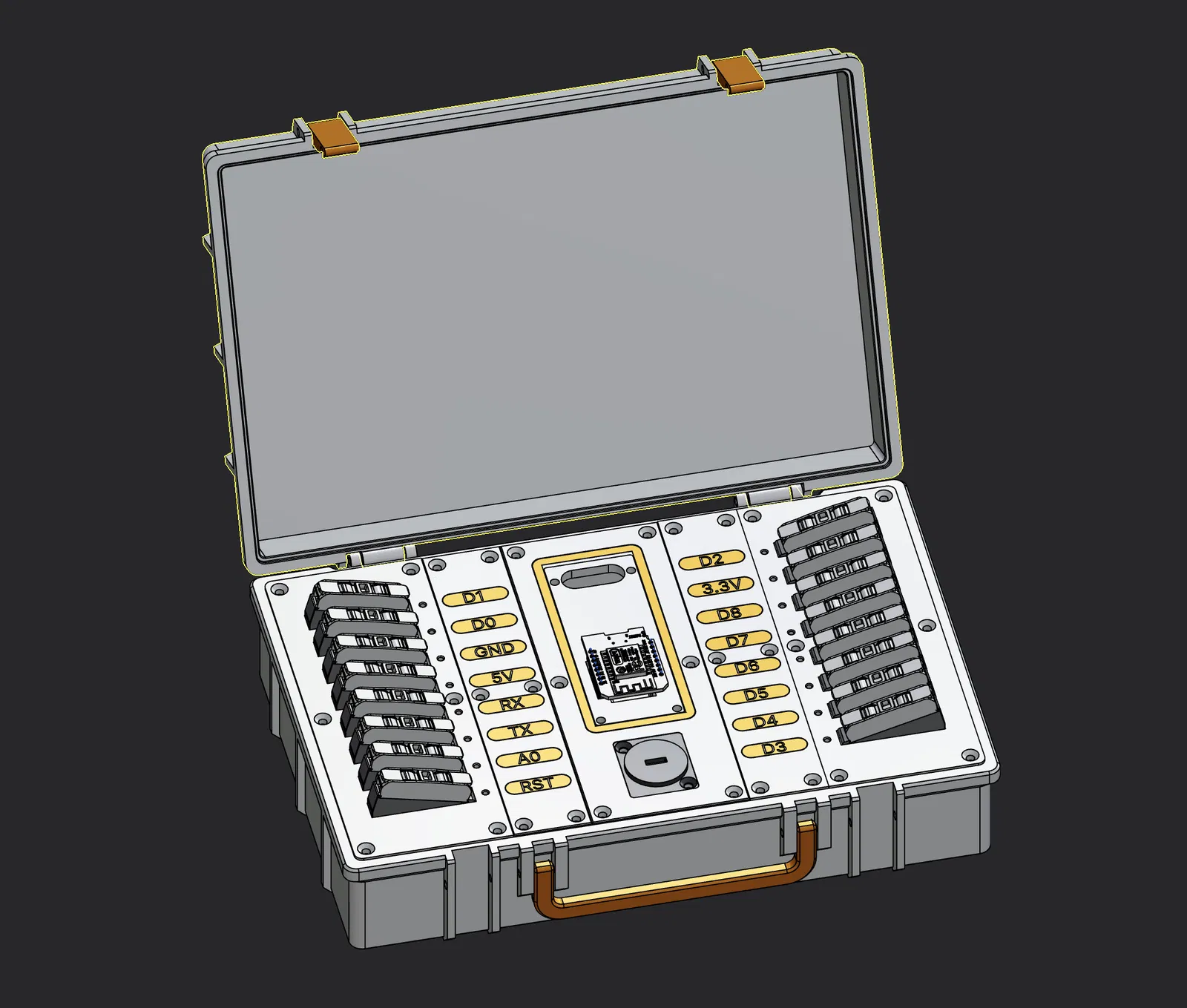

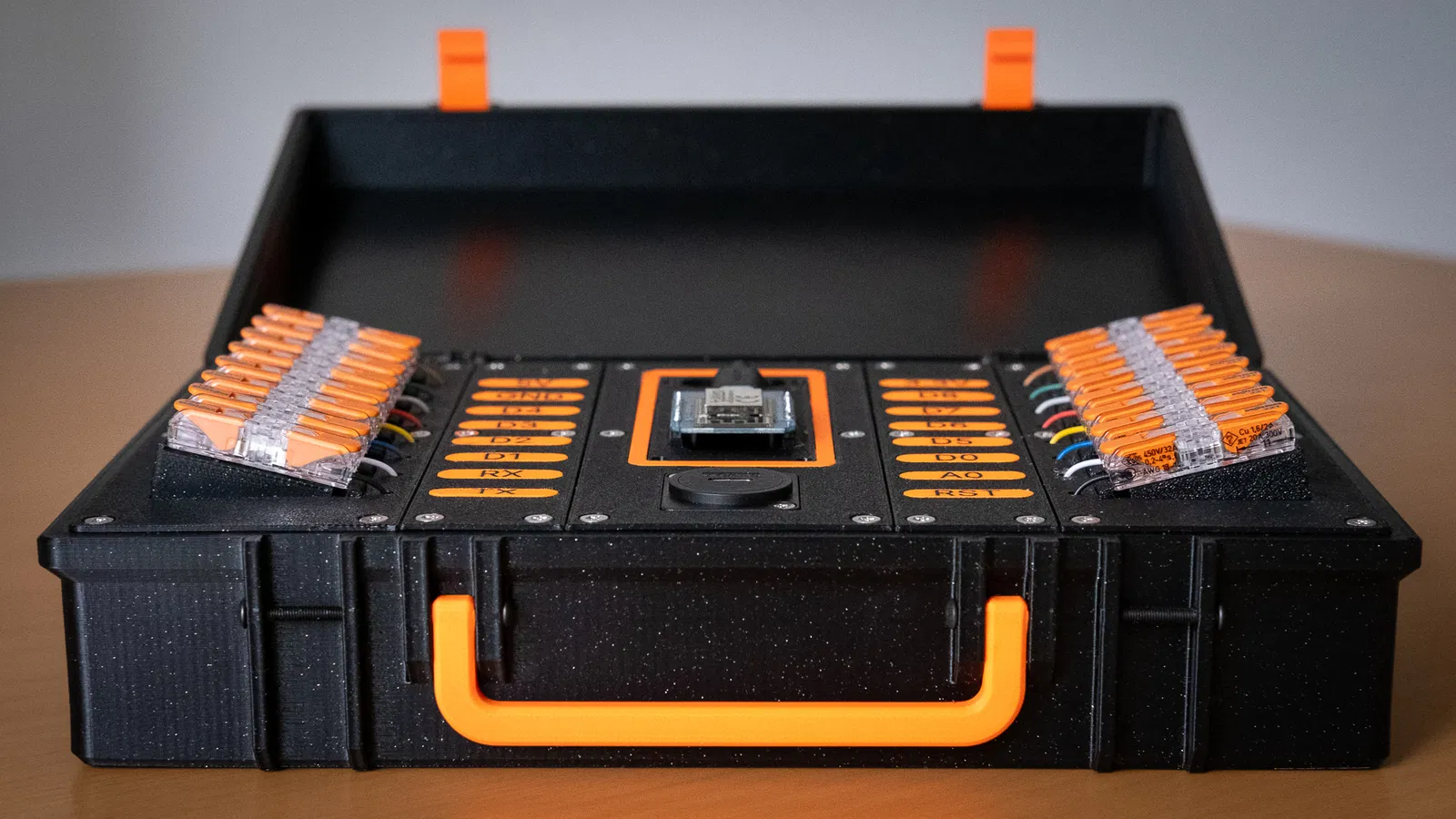

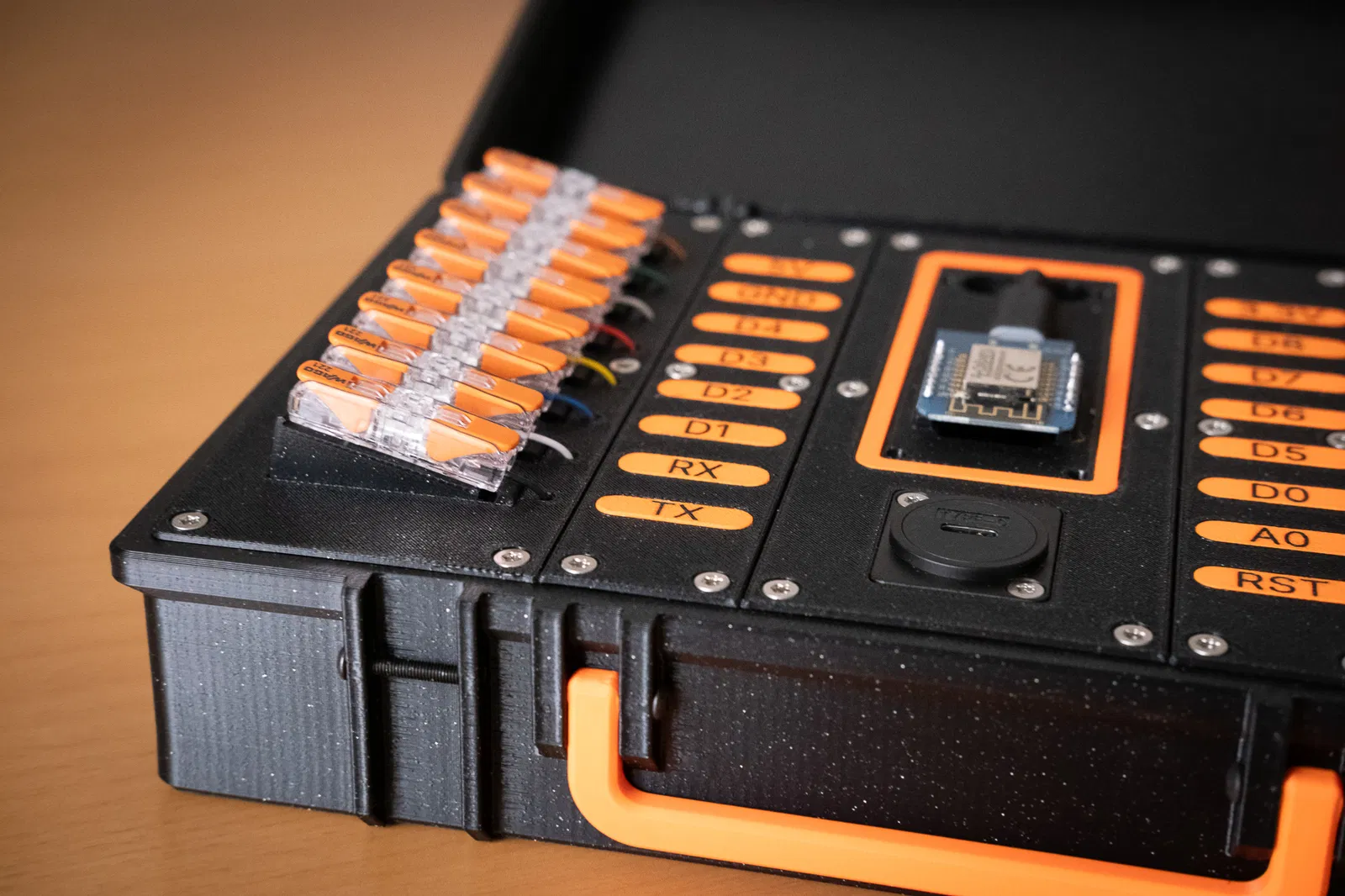

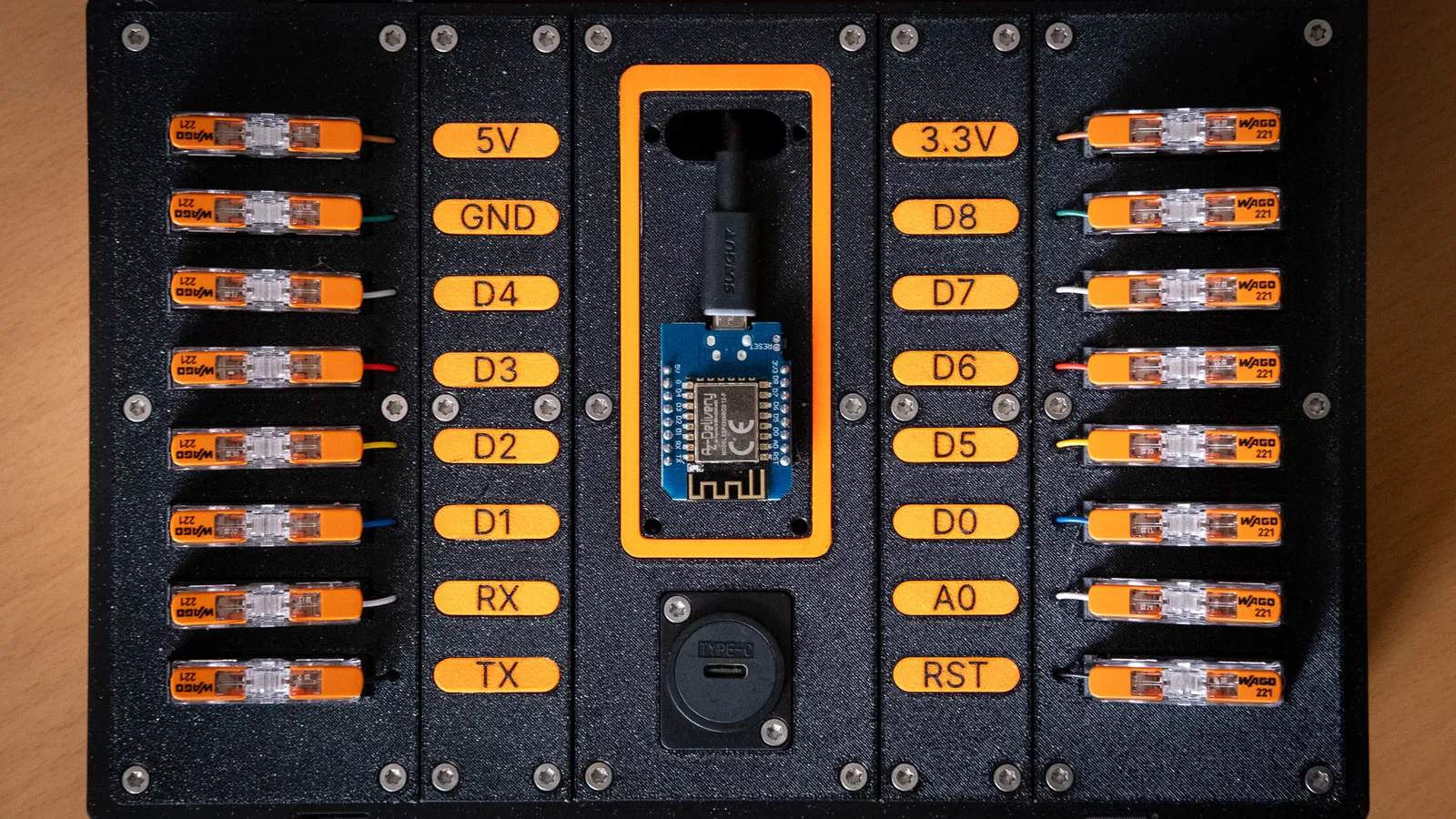

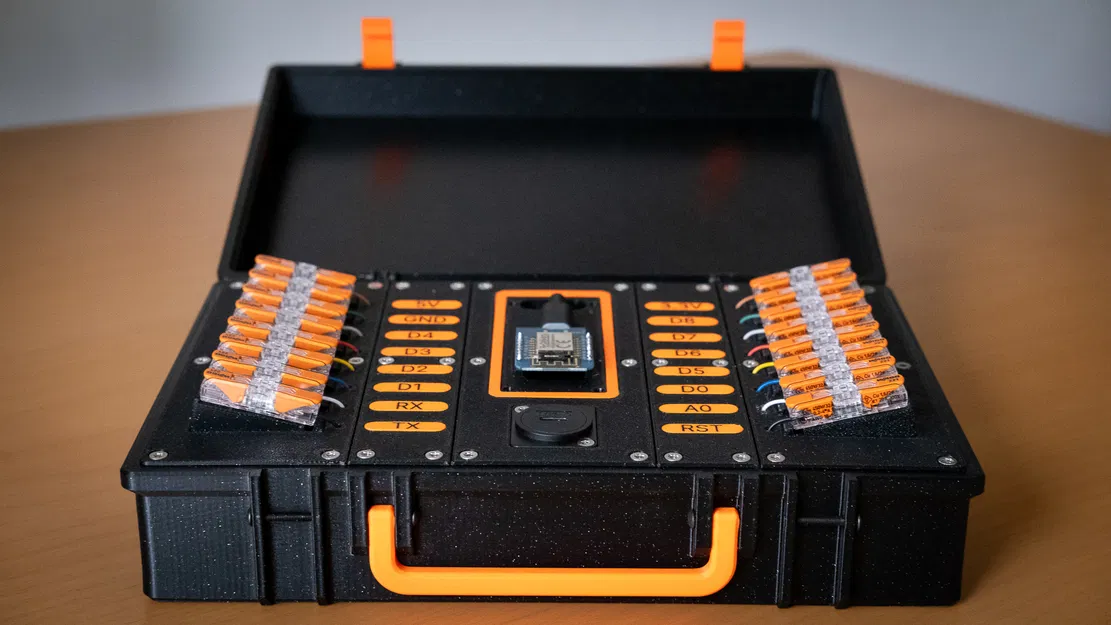

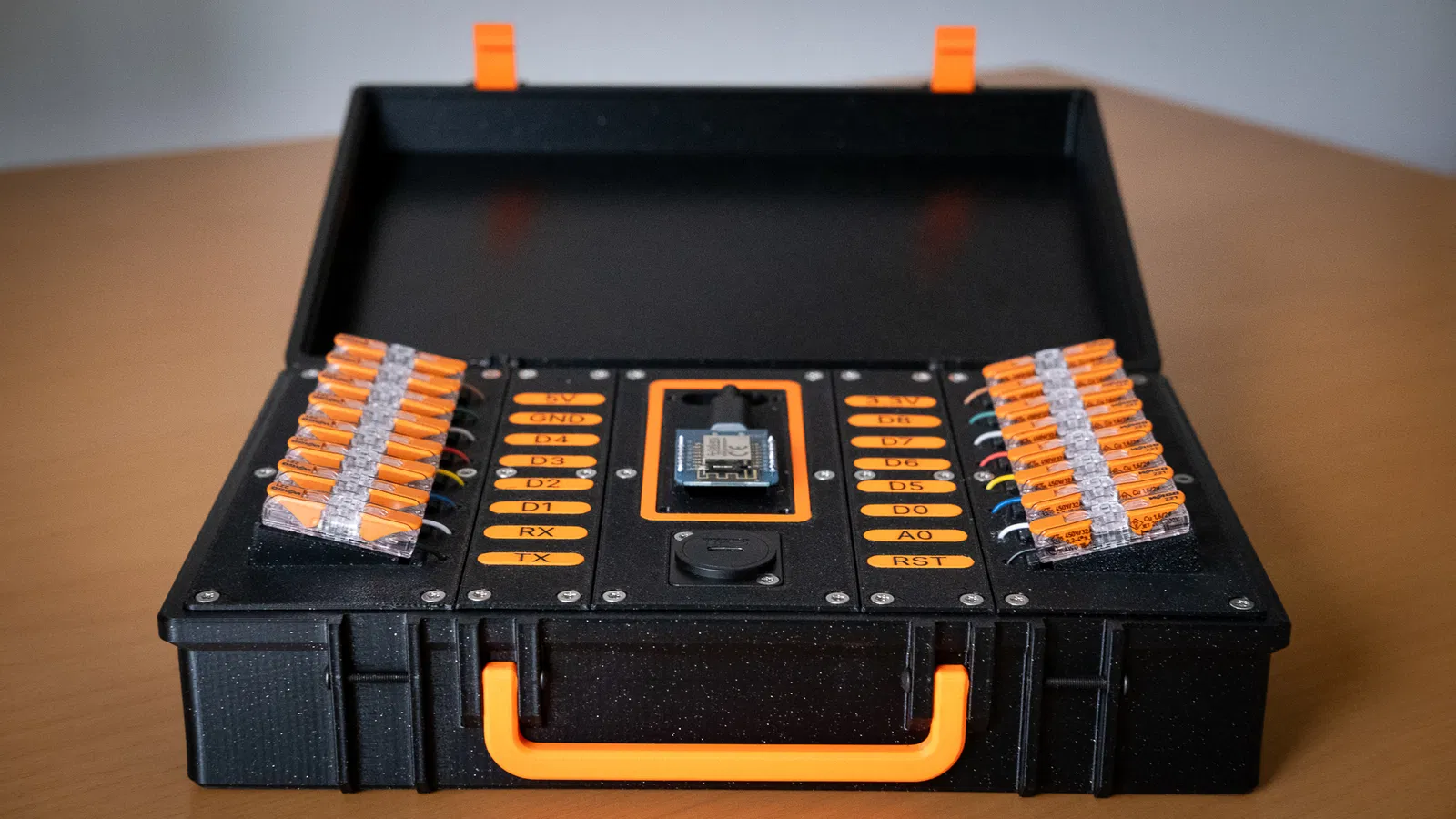

Cho cuộc thi Sáng tạo cùng WAGO, tui thấy làm một cái case để chứa board mạch phát triển d1 mini esp8266 và các đầu nối Wago để setup thử nghiệm thay vì dùng breadboard thì hay á.
Bạn cần in các file sau:
- CaseTop 1 cái
- CaseBottom 1 cái
- CaseHandle 1 cái
- CaseLatch 2 cái
- ESPSection 1 cái
- ESPSectionAccent 1 cái
- WagoSectionRight 1 cái
- WagoSectionBackplateRight 1 cái
- WagoSectionLeft 1 cái
- WagoSectionBackplateLeft 1 cái
- LabelsSection 2 cái
- Labels
- WagoHolder 16 cái
Các file STL đã được định hướng sẵn theo chiều in phù hợp. Đối với LabelsSection và ESPSection, bạn có thể thêm support.
Đối với Labels, hãy dùng Split>ToParts rồi chọn màu khác cho phần đế để bạn có thể in chữ nhãn với màu khác. Xin lưu ý là tất cả các nhãn đều được nối liền với nhau vì trang wago creators giới hạn tải lên 15 STL mà đã có tới 16 nhãn rồi.
Hướng dẫn lắp ráp
- Trong CaseBottom, bạn gắn 30 con ốc heat insert m3 vào, để có thể bắt vít các phần trên vào.

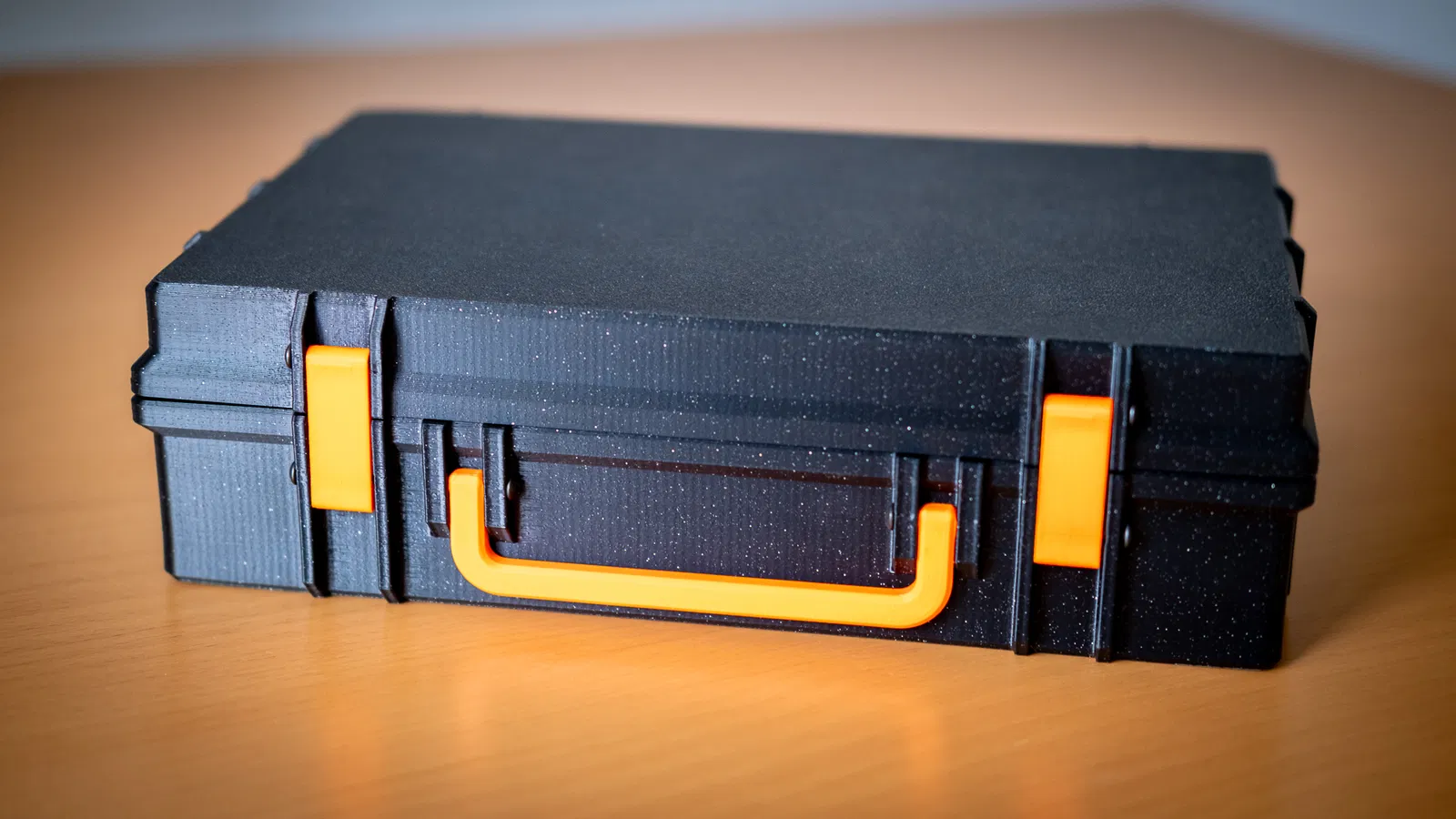

- Nối CaseTop và CaseBottom với 2 con ốc m3x25.
- Gắn CaseHandle vào CaseBottom với 2 con ốc m3x18.
- Gắn 2 con ốc m3x20 vào CaseBottom để các lẫy có thể khớp vào và 2 con ốc m3x20 để cố định các CaseLatch vào CaseTop
- Gắn 2 đầu nối Dupont 8 pin vào ESPSection. Chúng nên được ép chặt.
- Bấm cos 16 sợi dây và gắn chúng vào các đầu nối dupont.
- Gắn cổng USB và cố định nó từ phía sau bằng các con đai ốc lục giác m3.
- Gắn ESPSectionAccent với một ít keo.
- Gắn 2 con ốc heatset m2.5 vào hai lỗ ở đáy mỗi WagoHolder
- Gắn ít nhất 6 con ốc heatset m2.5 vào WagoSectionLeft và WagoSectionRight ở hai bên và ở giữa. Bạn có thể gắn thêm nếu thích.
- Lắp các WagoHolder vào WagoSectionLeft và WagoSectionRight và cố định chúng bằng WagoSectionBackplateLeft và WagoSectionBackplateRight với ốc m2.5x8 (tổng cộng 38 con).
- Luồn các sợi dây qua các lỗ ở WagoSectionLeft và WagoSectionRight rồi cắm chúng vào các đầu nối Wago.
- Gắn cáp USB và ESP8266 vào ESPSection
- Bắt vít tất cả các phần vào CaseBottom bằng ốc đầu chìm m3x8 (30 con).
Đã tải lên WagoCreators tại: https://wago-creators.com/de/design/874
