Vỏ Teyleten Robot ESP32-S3-WROOM-1

Cái vỏ này vừa với Bộ phát triển Teyleten Robot ESP32-S3 mà Amazon bán...

https://www.amazon.com/dp/B0B6HT7V7P?psc=1&ref=ppx_yo2ov_dt_b_product_details

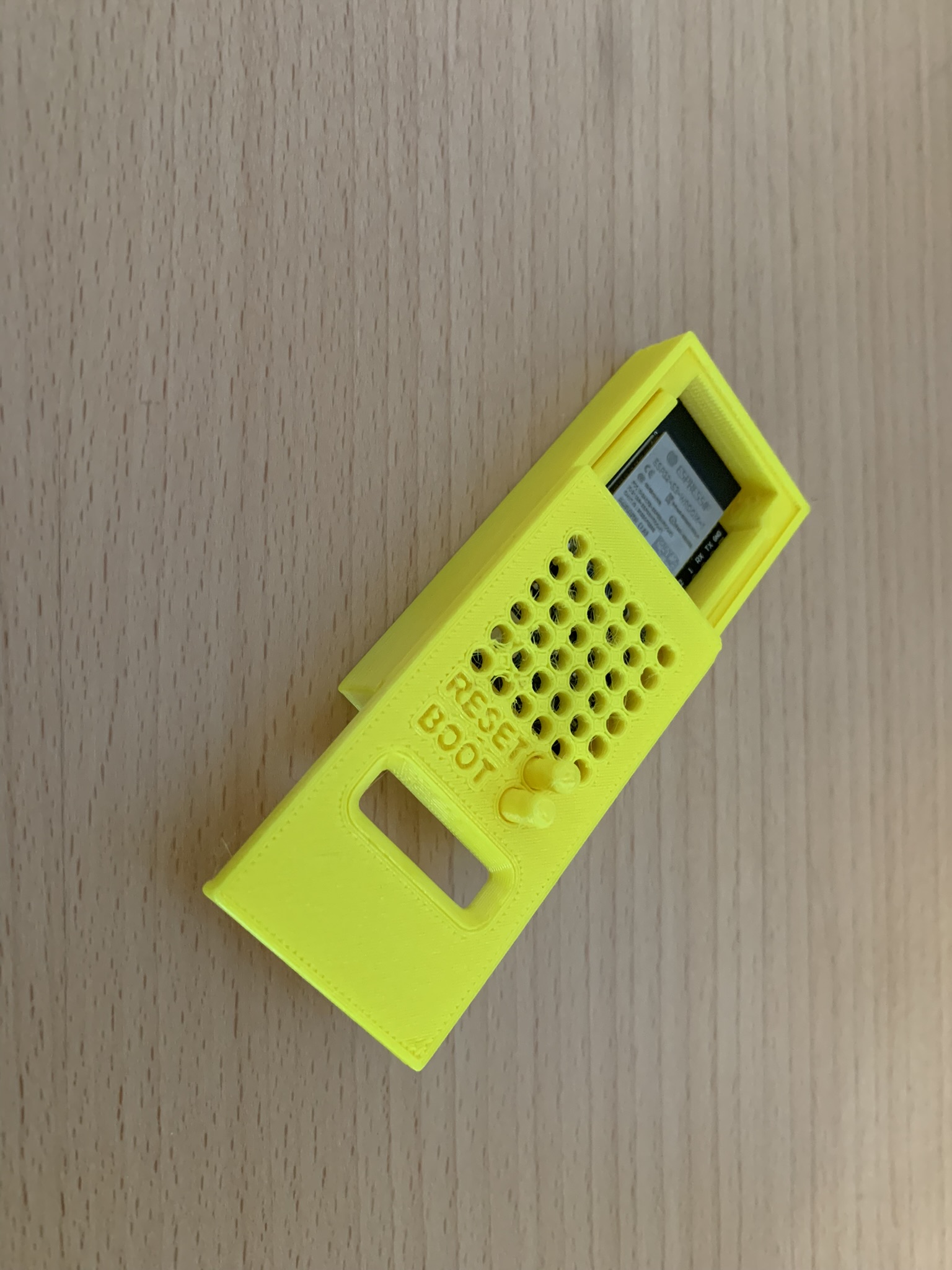

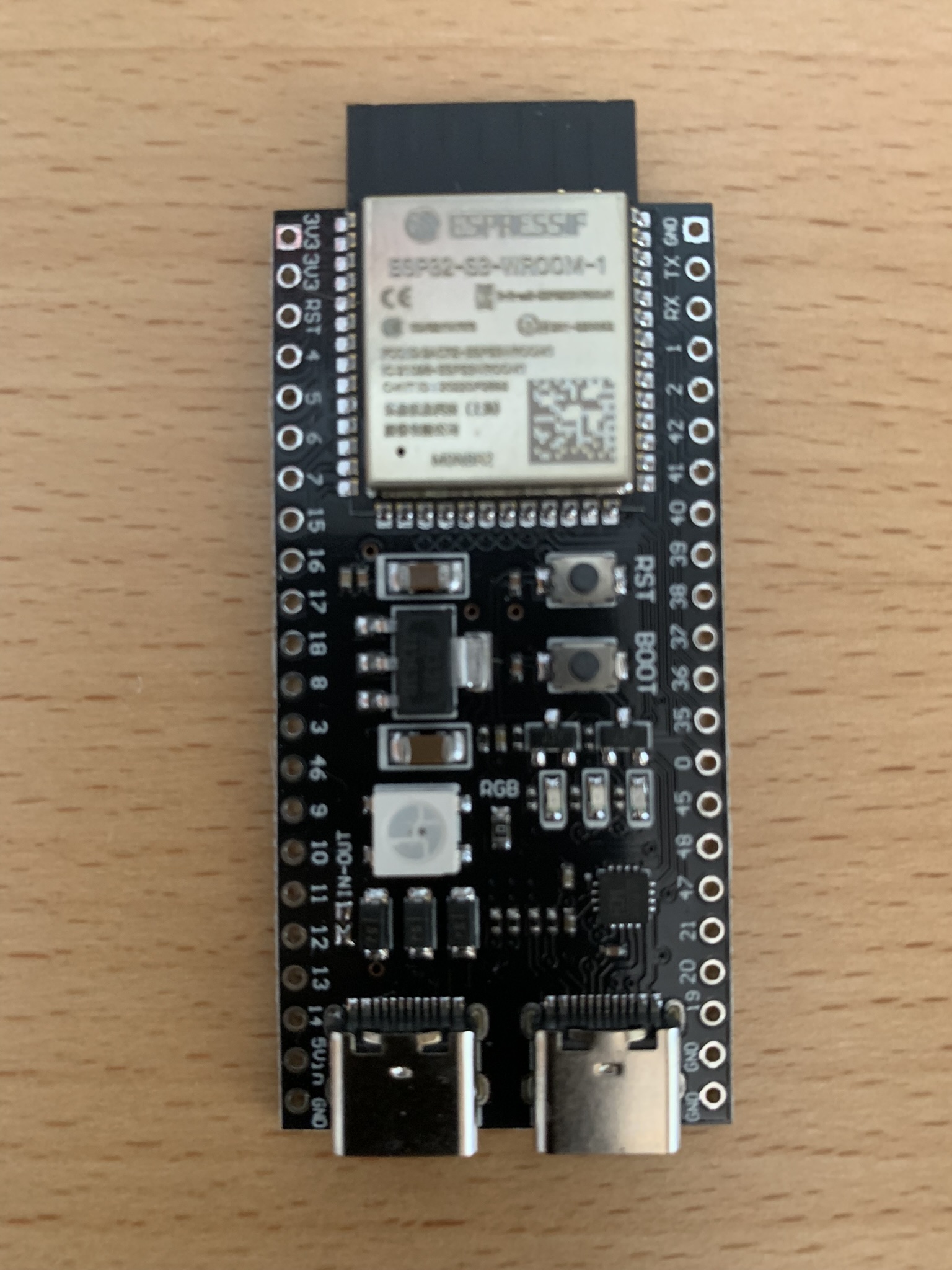

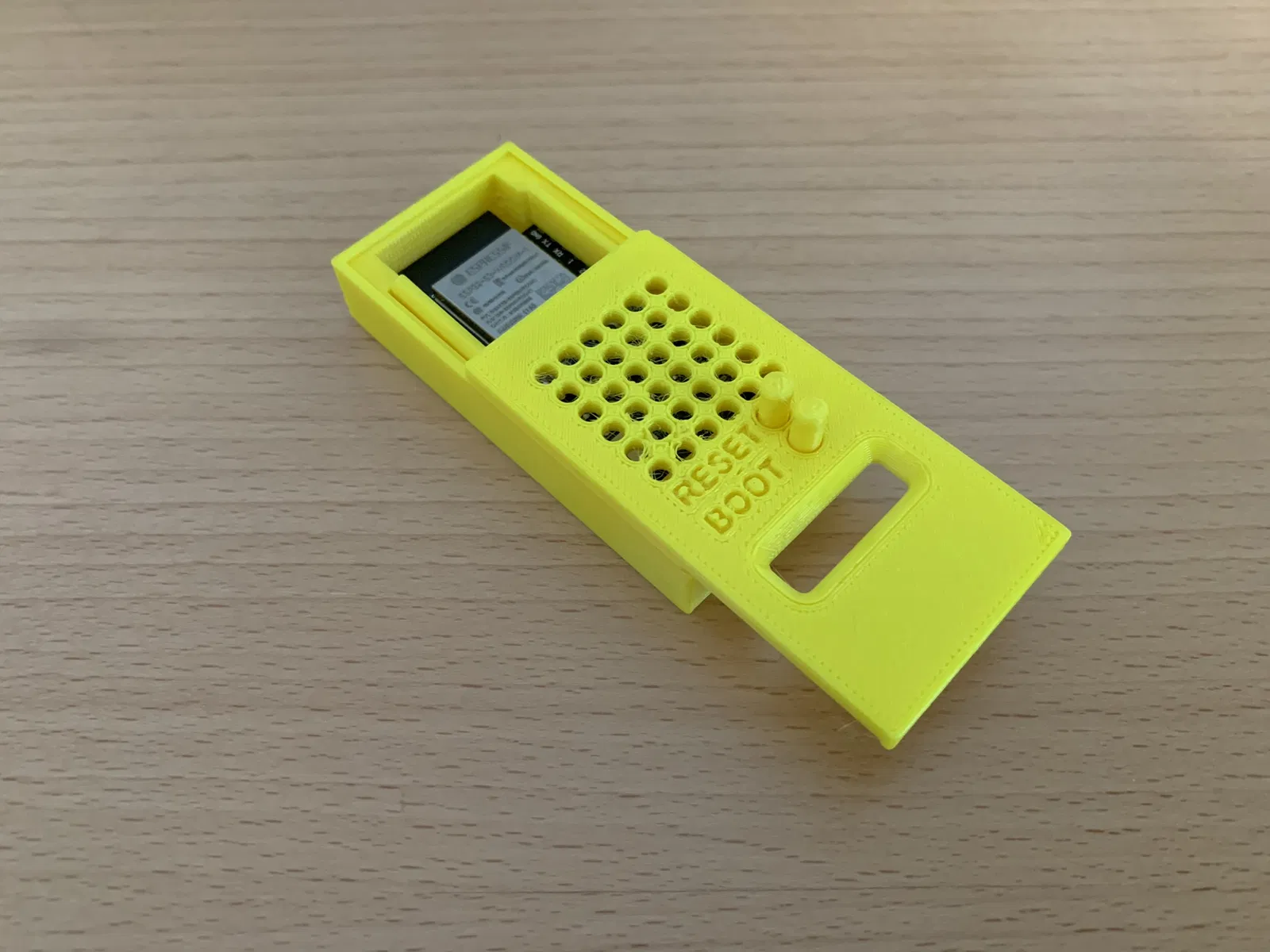

Bộ phát triển này có hai cổng USB-C mà không có chân hàn sẵn trên bo mạch. Nếu bo mạch của bạn đã được hàn chân sẵn, hãy đo chiều dài và thay đổi "Height_Pins" trong mô hình Fusion 360. Nắp trượt trên đáy và các dung sai được thiết kế khít; tuy nhiên, bạn có thể cần điều chỉnh chúng cho máy in của mình. Chiều dài, chiều rộng và chiều cao bên trong có thể được tinh chỉnh bằng các tham số. Các nút bấm phải được giữ cố định khi trượt nắp vào hoặc ra.

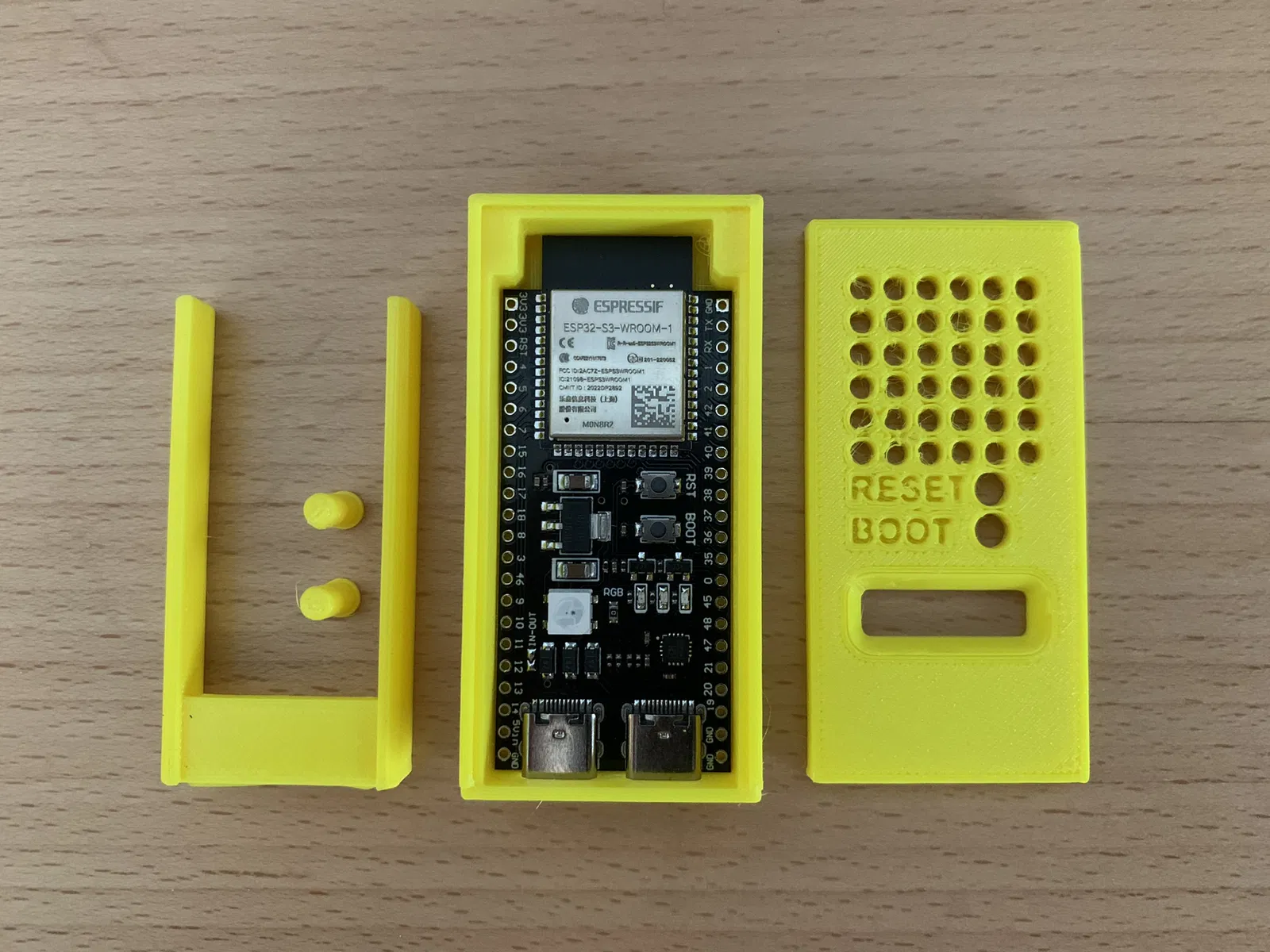

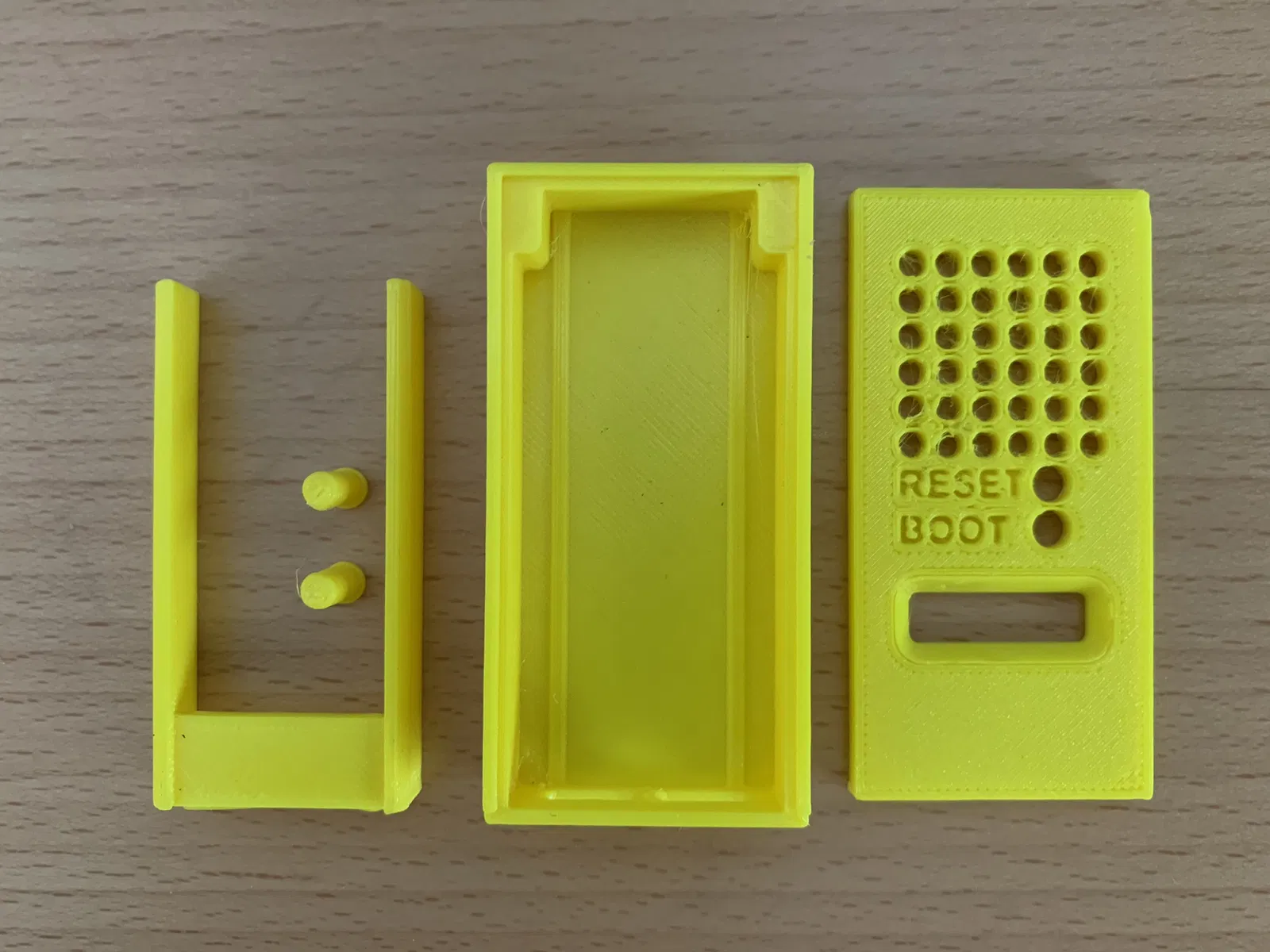

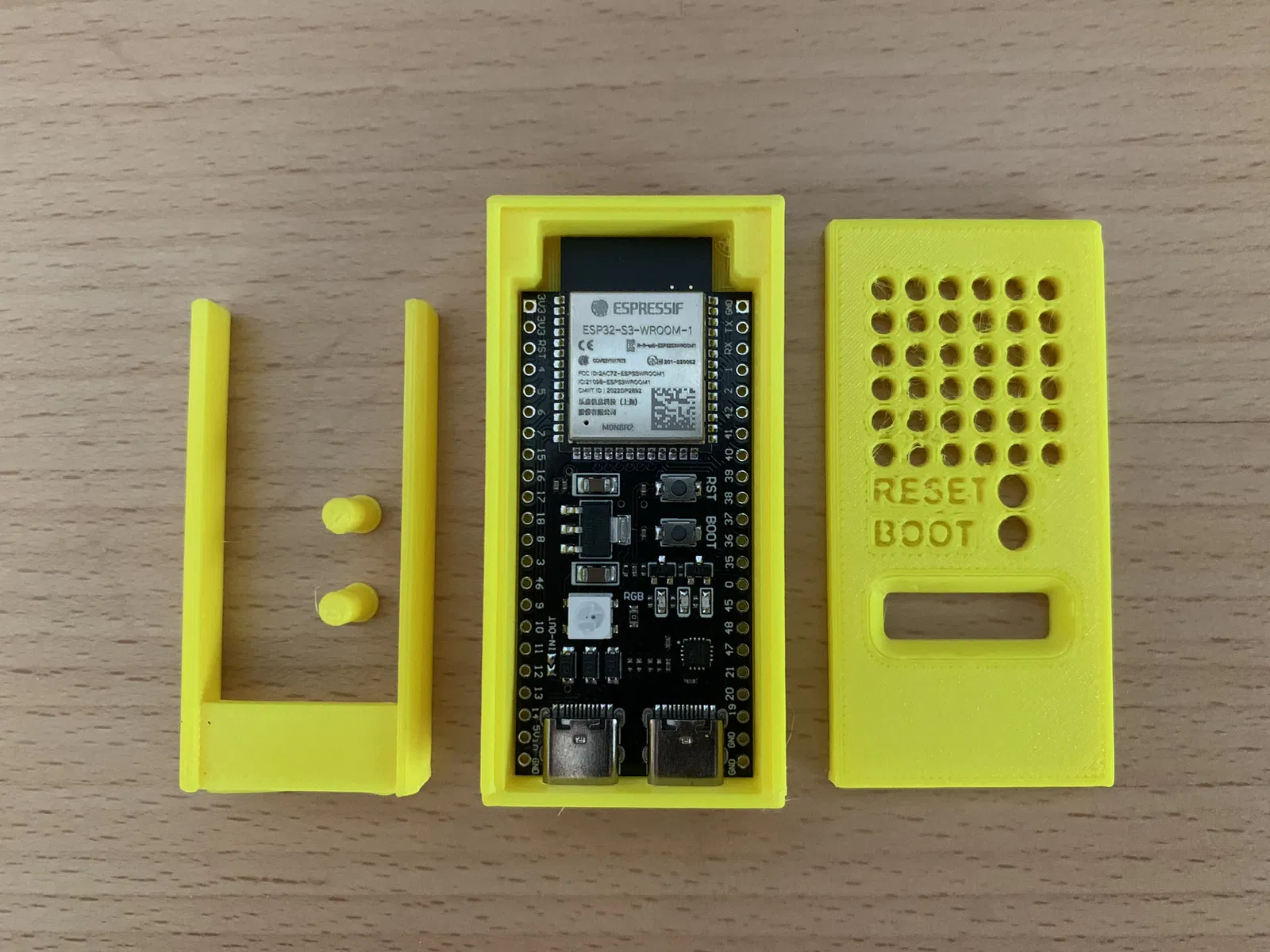

Một số bộ phận được sơn phủ hỗ trợ và in bằng PETG:

• Nút bấm - Không cần vật liệu hỗ trợ.
• Đáy - Chỉ cần hỗ trợ cho các lỗ USB để chúng không bị sập.

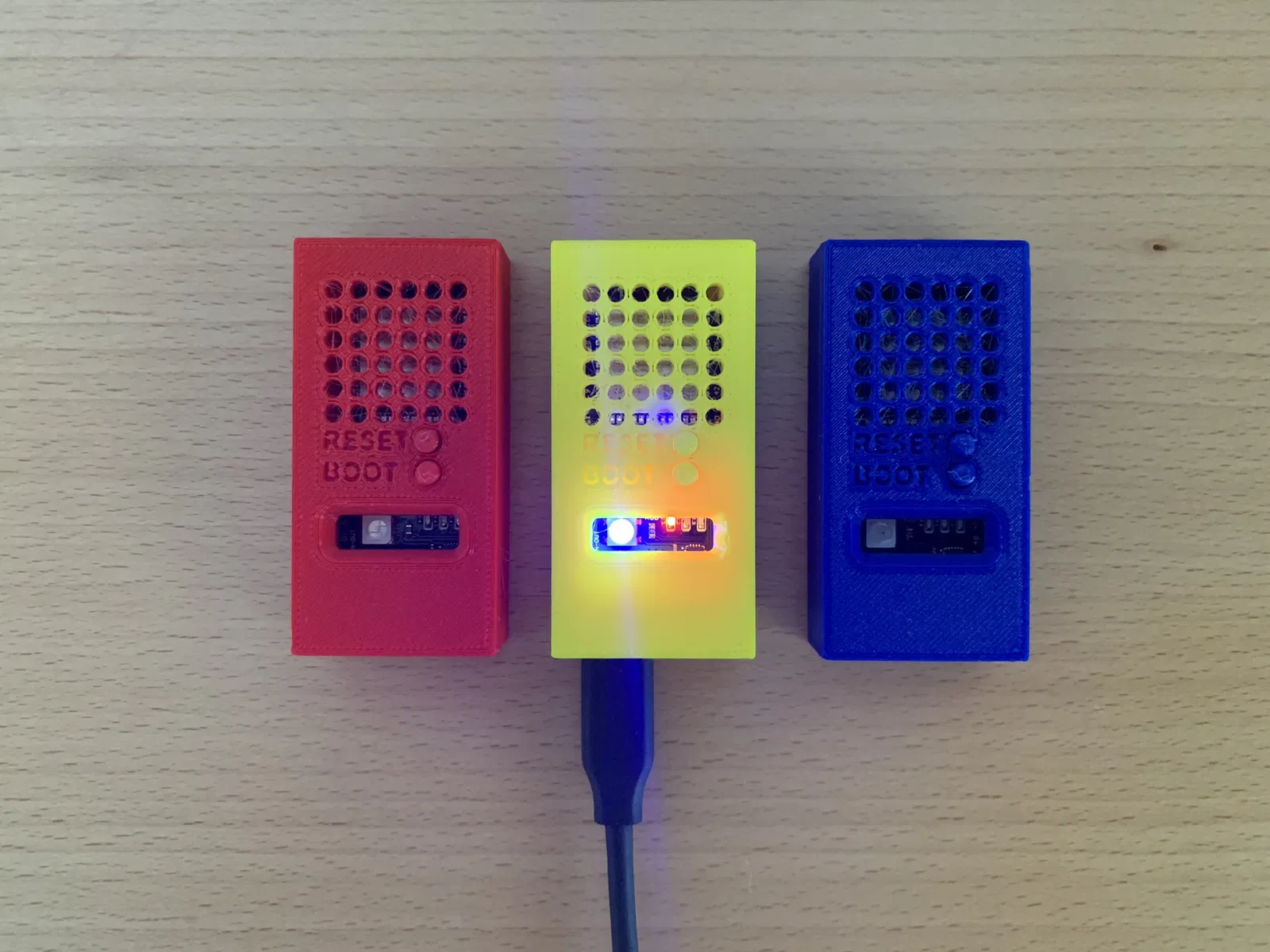

• Nắp - In úp mặt xuống chỉ cần hỗ trợ cho lỗ LED.
• Phần chèn - Có hỗ trợ dưới thanh ngang. Phần này được in ngửa, tốn nhiều vật liệu hơn; tuy nhiên, việc loại bỏ hỗ trợ ở đáy sẽ dễ dàng hơn. Phần đáy sẽ không cản trở việc trượt nắp lên nếu còn sót lại bất kỳ vật liệu hỗ trợ nào sau khi loại bỏ.

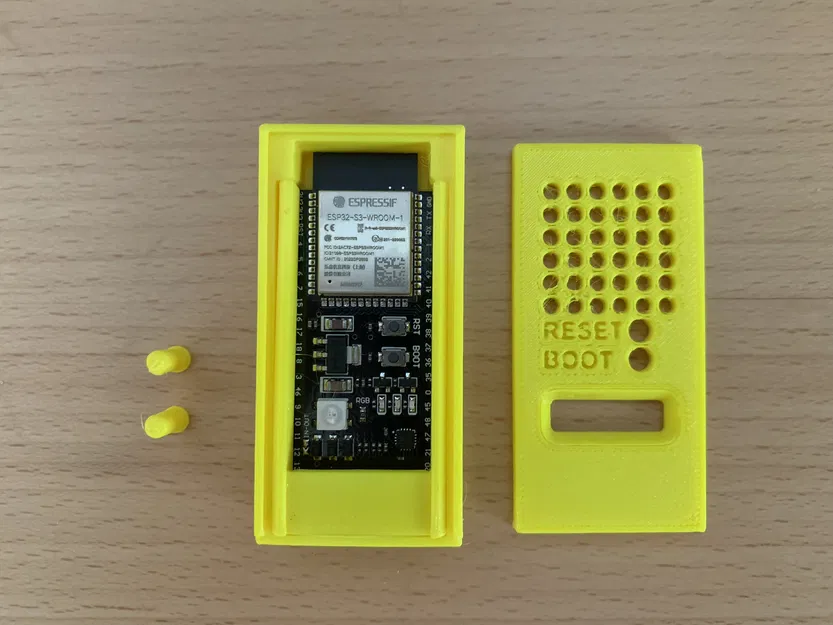

Không cần keo hoặc phần cứng bổ sung để lắp ráp vỏ.

Lưu ý: Các bo mạch ESP32 mà tôi mua có chiều rộng 28.10mm. Chiều rộng bên trong được thiết kế của mô hình là 28.3mm. @Boymeetsmill đã báo cáo rằng các bo mạch ESP32 gần đây anh ấy mua có chiều rộng 28.4mm và không vừa với mô hình in của anh ấy. Bạn có thể muốn đo bo mạch của mình và điều chỉnh tỷ lệ mô hình một chút để phù hợp với bất kỳ sai số nào trong sản xuất. Mô hình này được thiết kế để có độ khít cao.
