Giá đỡ rack 10" chắc chắn V.2 cho TL-ER605 (-V*) và TL-SG108 (-E)

Lưu ý    ℹ

Cái giá đỡ này còn dùng được cho các thiết bị "NETGEAR" và “D-Link" tương đương, vì chúng đều dùng chung khung gầm từ các nhà sản xuất OEM giống nhau là Accton Technology và Delta Networks.

Mô tả

Đây là một trong những giá đỡ rack 10" siêu cứng cáp của mình, ban đầu mình phát triển để đáp ứng nhu cầu khi thiết kế các rack (di động) cho homelab, ứng dụng RF, wardriving và giáo dục.

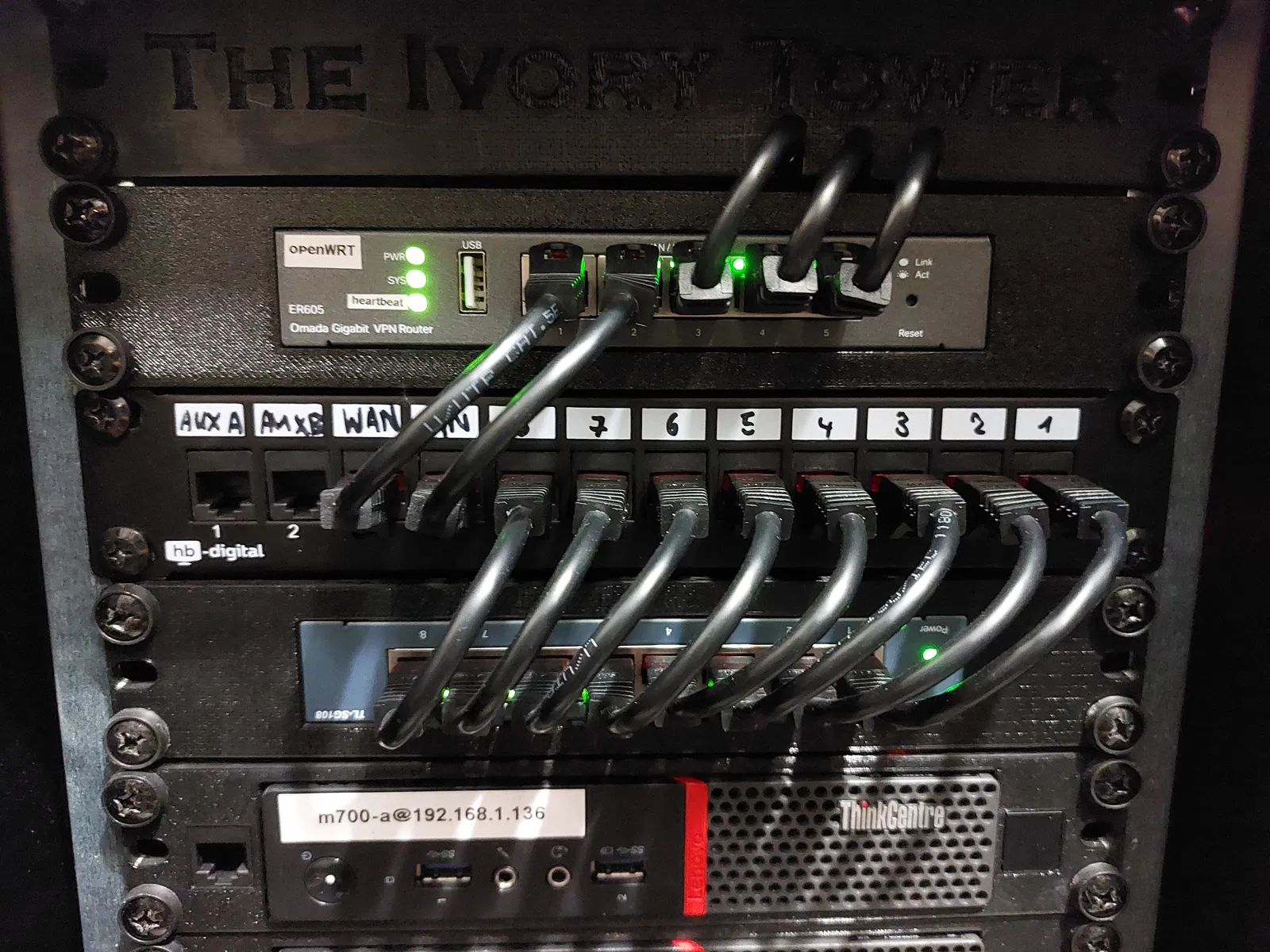

Cái này được làm để gắn router TP-Link TL-ER605 (V2-V5) và switch TL-SG108 vào rack 10".

Nó được thiết kế để vừa khít với hầu hết các rack 10" bán sẵn trên thị trường và thậm chí hỗ trợ cả các rack tự chế như một phần cấu trúc (ít nhất là các tấm panel trống trong dòng này. Đừng lạm dụng thiết bị mạng của bạn làm thành phần cấu trúc nhé :)

Thay đổi V.2

Sau hơn một năm thử nghiệm nghiêm ngặt trên nhiều rack, mình nhận thấy một vài vấn đề liên quan đến độ ổn định cấu trúc và các khe gắn của các panel rack và bộ chuyển đổi rack V.1 của mình.

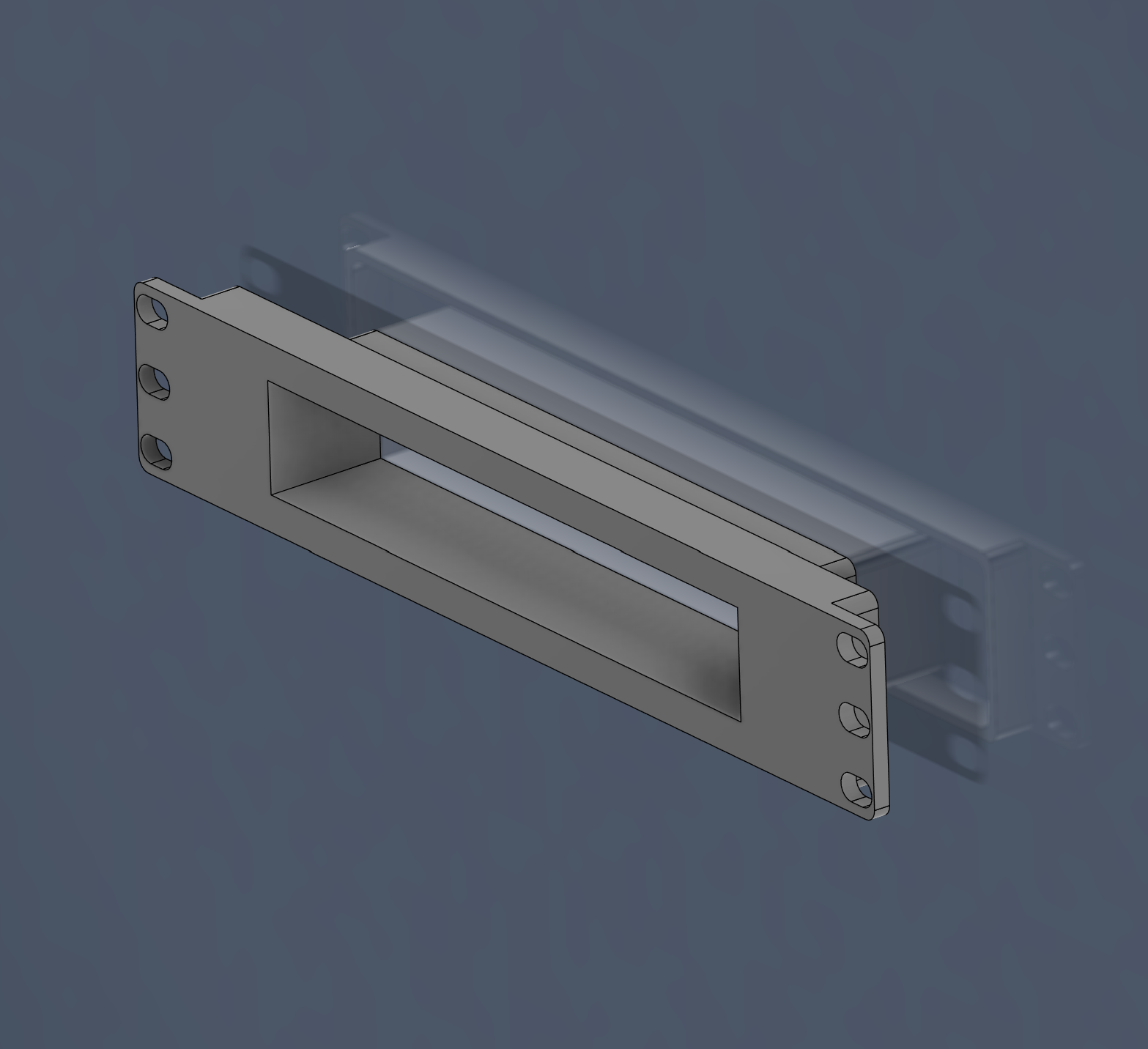

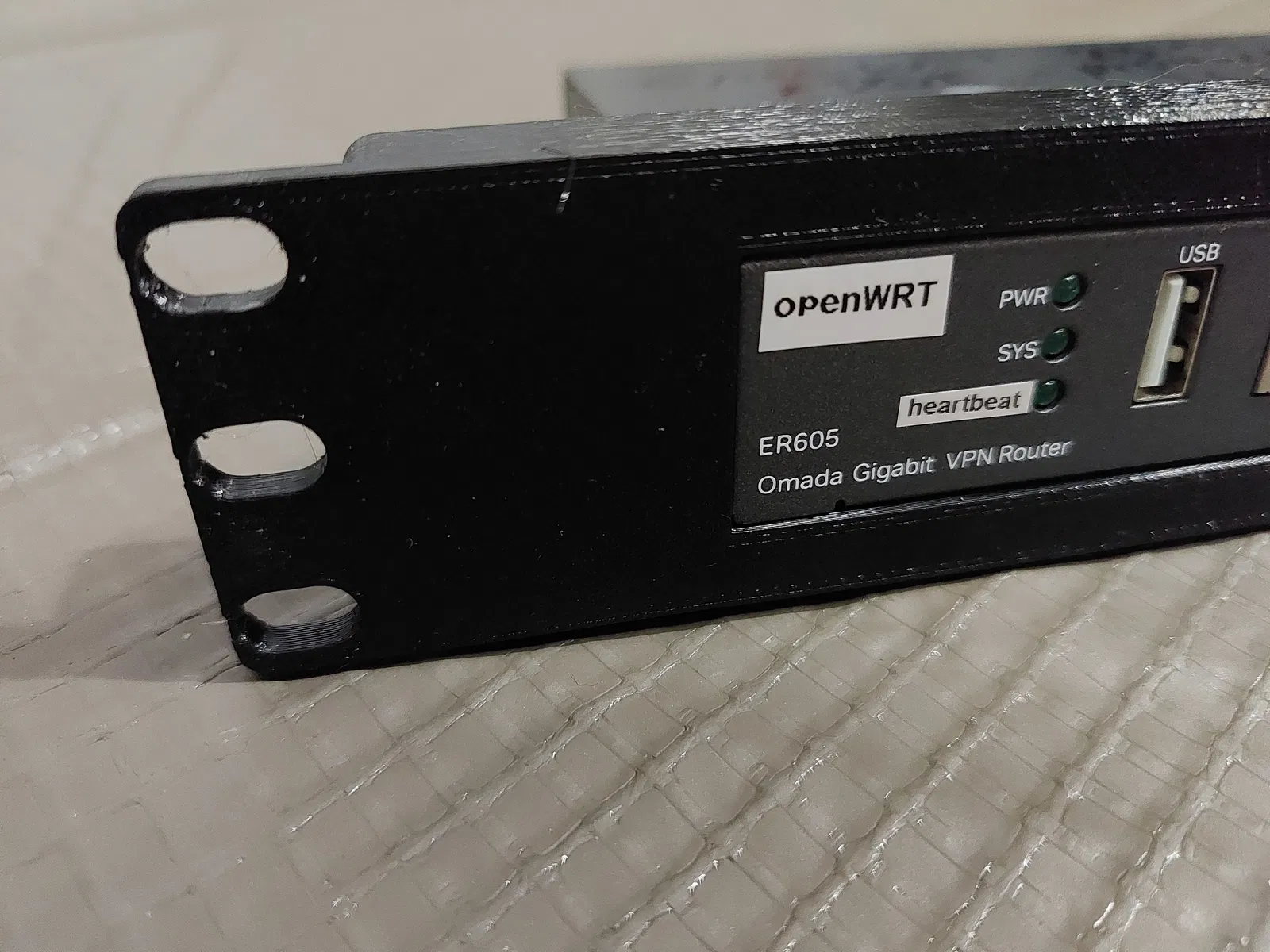

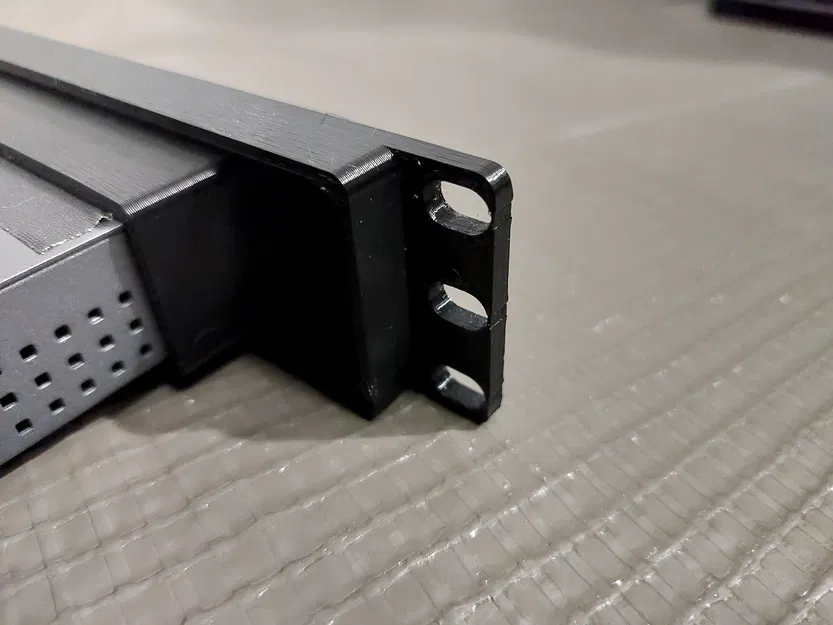

Trong V.2, mình đã giải quyết những vấn đề này bằng cách tăng độ dày tấm mặt trước lên 2mm, giảm độ linh hoạt của panel và tăng độ cứng cáp của các khe gắn. Mình cũng đã rút ngắn các khe gắn và đảm bảo panel vừa khít giữa các thanh ray gắn bằng cách kéo dài phần rỗng phía sau của nó lên 219.00mm.

Gắn thiết bị

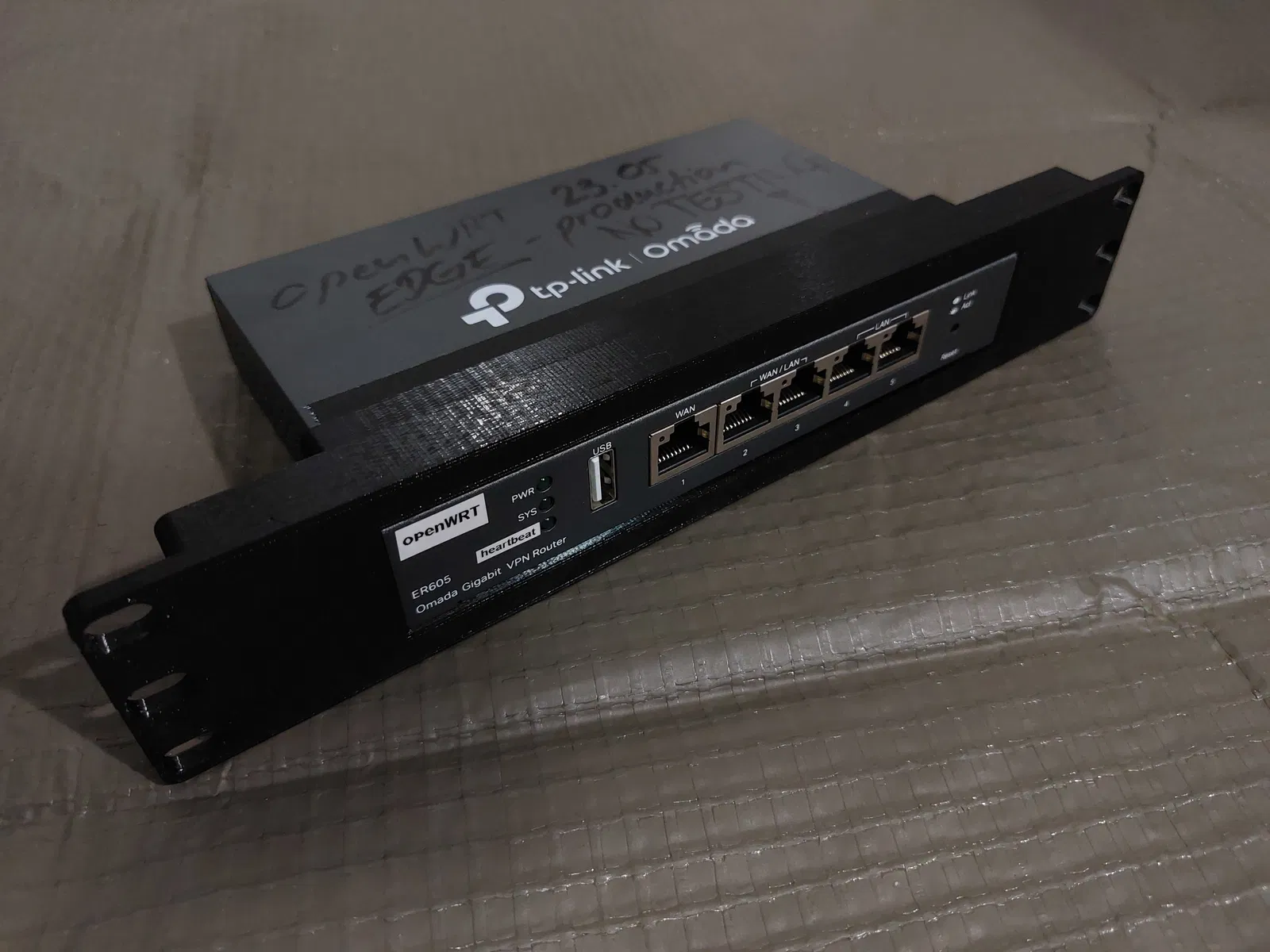

Khe giữa nên vừa khít với cả router TL-ER605 và switch TL-SG108, vì cả hai đều sử dụng chung khung gầm. Trong trường hợp thiết bị của bạn không vừa, bạn cần áp dụng tỷ lệ co giãn đồng nhất +0.5-1.0%. Nếu khe quá lớn, hãy quấn một ít băng dính có họa tiết mỏng quanh thiết bị của bạn hoặc co giãn -0.1-0.5%.

Hướng dẫn in

Vật liệu

PETG, PETG-CF, ABS ( không dùng PLA-*!)

Chiều cao lớp in

0.2mm

Infill

25% (PETG), 20% (PETG-CF, ABS), gyroid

Hỗ trợ in

Không

Raft / Brim

Không

Bàn in

Bất kỳ (thép kết cấu có bề mặt nhám để có vẻ ngoài đẹp nhất)

Lưu ý

Không có
