Khối Gia Nhiệt Gắn Trực Tiếp Kiểu Stylus

Thiết kế này tích hợp các tính năng đang chờ cấp bằng sáng chế.

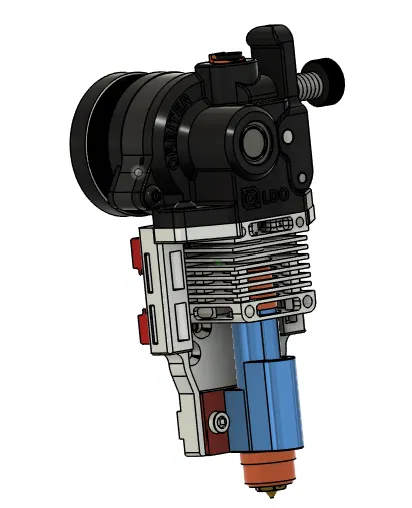

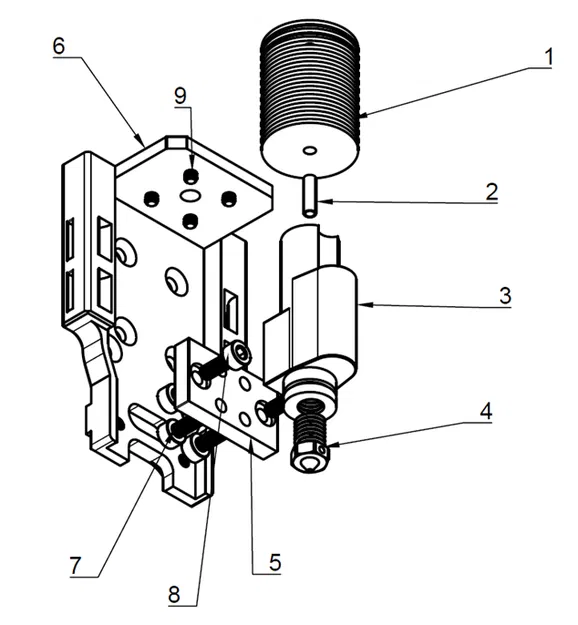

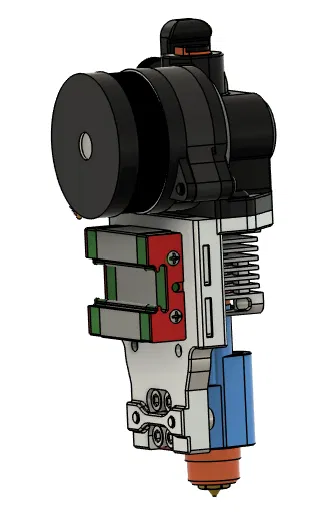

Phiên bản được hiển thị nhằm mục đích minh họa lợi thế chính của hệ thống hot end Stylus, đó là việc gắn kết bộ phận làm nóng (heater block) một cách cứng vững vào bộ phận kết cấu của đầu in, độc lập với bộ phận cách nhiệt mà sợi nhựa đi qua trên đường từ bộ phận tản nhiệt đến bộ phận làm nóng.

Việc gắn kết bộ phận làm nóng một cách cứng vững theo cách này có nghĩa là bộ phận làm nóng và đầu phun (nozzle) gắn vào nó cực kỳ ổn định và được định vị chính xác ngay cả dưới tốc độ gia tốc cực lớn, để cho phép định vị sợi nhựa được đùn ra một cách rất chính xác.

Ngoài ra, hệ thống gắn kết này có nghĩa là bộ phận cách nhiệt không phải chịu bất kỳ tải trọng vật lý nào và được giải phóng khỏi sự căng thẳng vật lý cũng như các vấn đề mỏi do đó gây ra. Điều này có nghĩa là bộ phận cách nhiệt không dễ bị hỏng hóc do mỏi trong thời gian dài hoặc hư hại do đầu phun va chạm vào bản in hoặc một vật thể nào khác.
