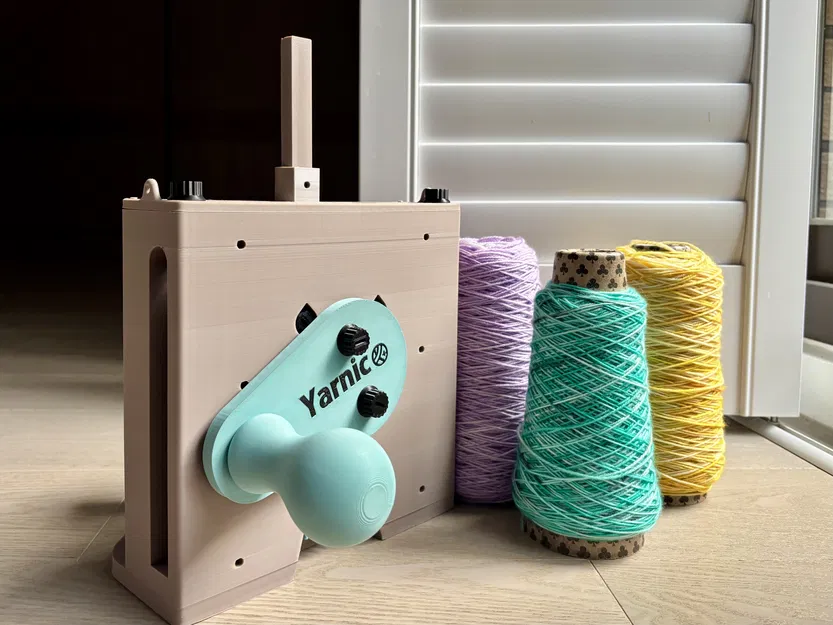

Máy se sợi hình nón cho CSM

Đây là thiết kế nguyên bản của tôi cho cuộc thi "Fall into knitting" (Rơi vào mùa đan).

Nguồn gốc

Cảm hứng cho máy se sợi quay tay này đến từ vợ tôi. Cô ấy thường xuyên sử dụng Máy đan vớ vòng (CSM) để làm vớ, và trước khi bắt đầu, cô ấy cần phải quấn lại sợi len thành một cuộn dạng nón để đảm bảo nguồn cấp sợi mượt mà và ổn định. Các máy se sợi truyền thống thường tạo ra những cuộn tròn hoặc hình trụ, không lý tưởng cho cấu trúc hình nón mà CSM yêu cầu. Điều này đã thôi thúc tôi thiết kế một máy se sợi chuyên dụng có thể phân phối sợi đều trên bề mặt hình nón, đặc biệt dành cho người dùng CSM.

Ý tưởng thiết kế

Với thiết kế này, mục tiêu của tôi là tạo ra một máy se sợi quay tay có thể in 3D hoàn toàn:

• Không có ốc vít kim loại, vòng bi hay trục,
• Mọi bộ phận đều được thiết kế để in bằng PLA hoặc PETG
• Lắp ráp dễ dàng .

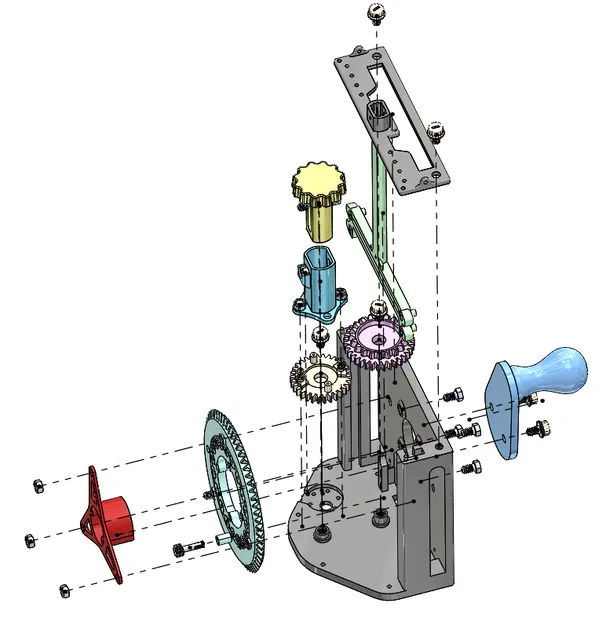

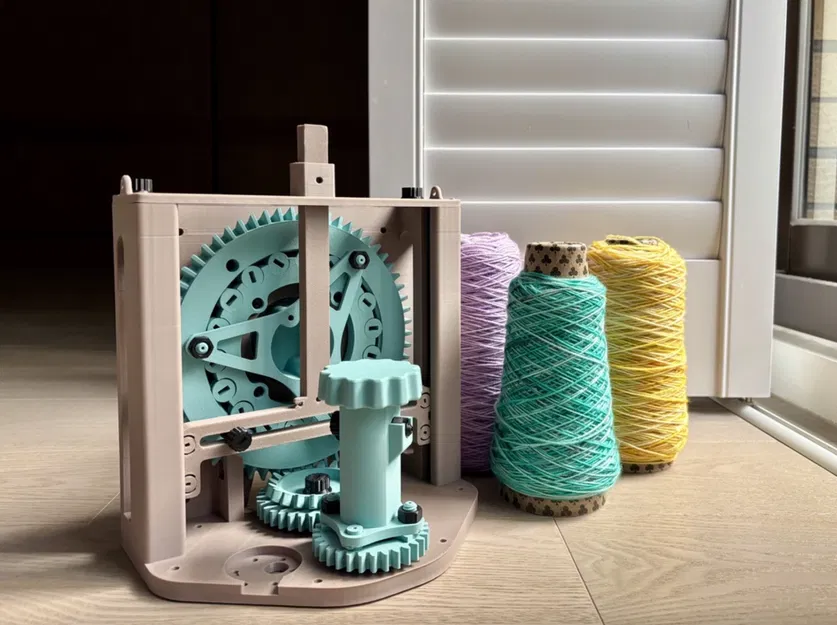

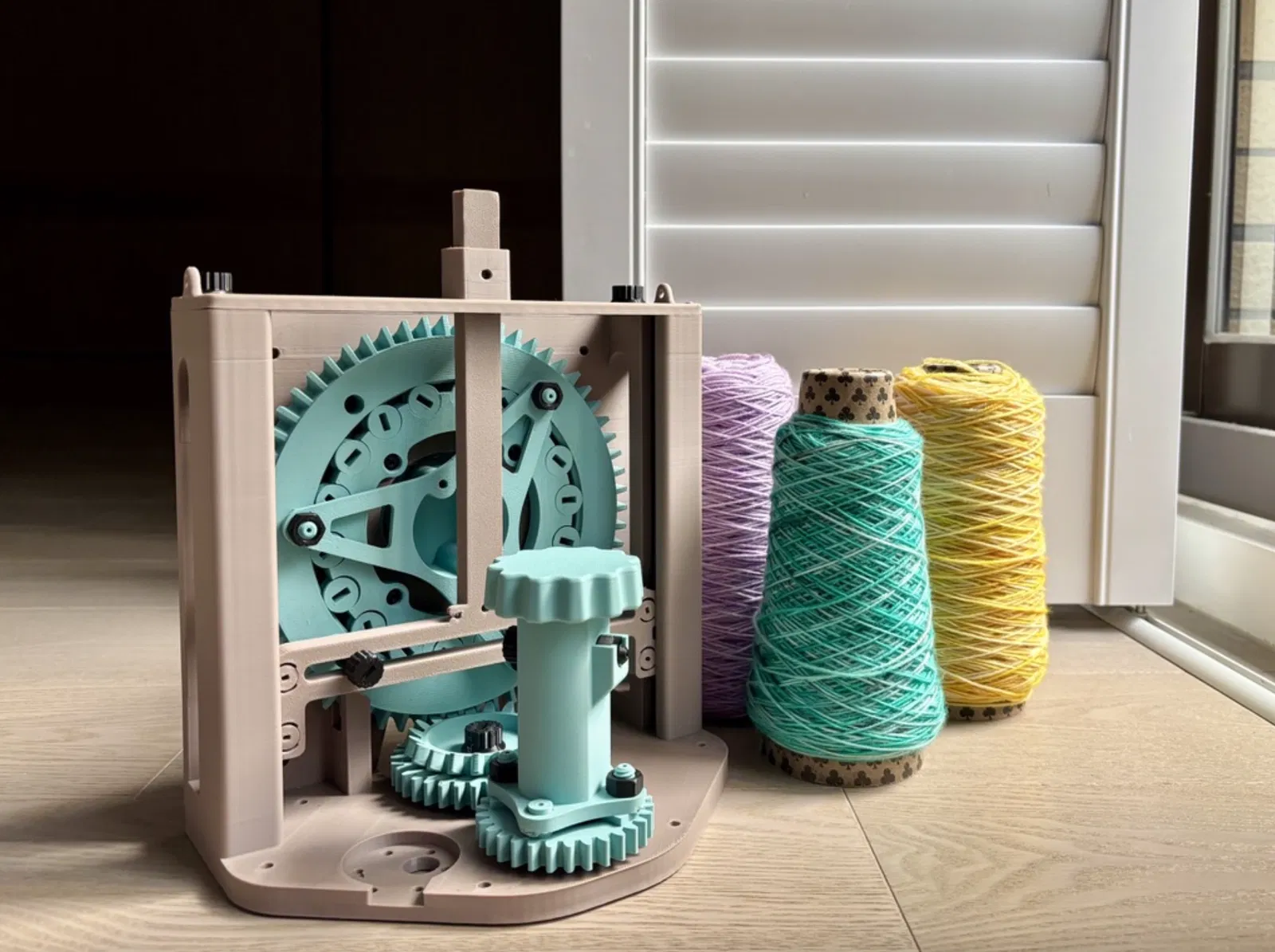

Cơ chế trượt dựa trên ý tưởng của cơ cấu Scotch yoke, được điều chỉnh cho chuyển động thẳng qua lại mượt mà. Để đơn giản hóa việc lắp ráp, tôi cố gắng tích hợp cấu trúc vòng bi và ren trực tiếp vào bánh răng chính như một bộ phận in duy nhất. Điều này làm giảm tổng số lượng bộ phận và giữ cho chuyển động se sợi mượt mà ngay cả khi không có vòng bi truyền thống.

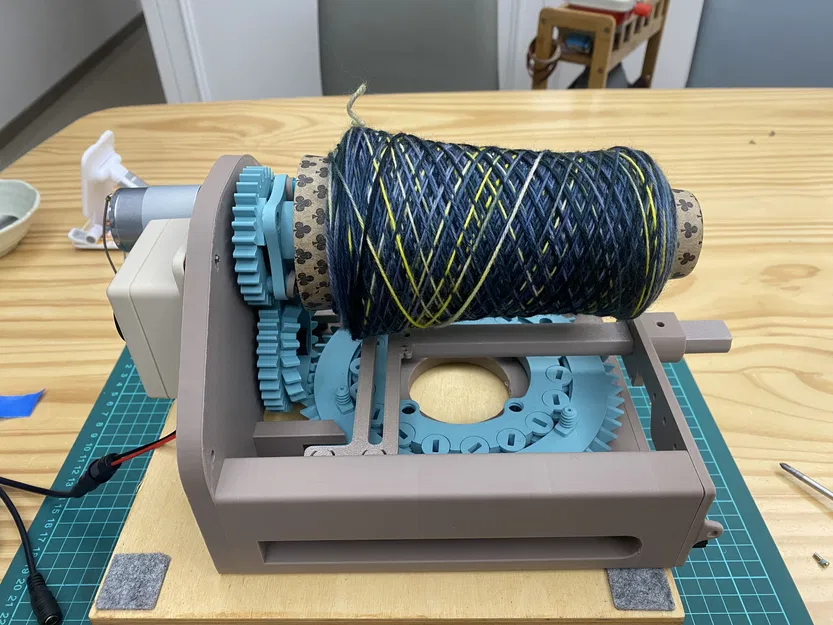

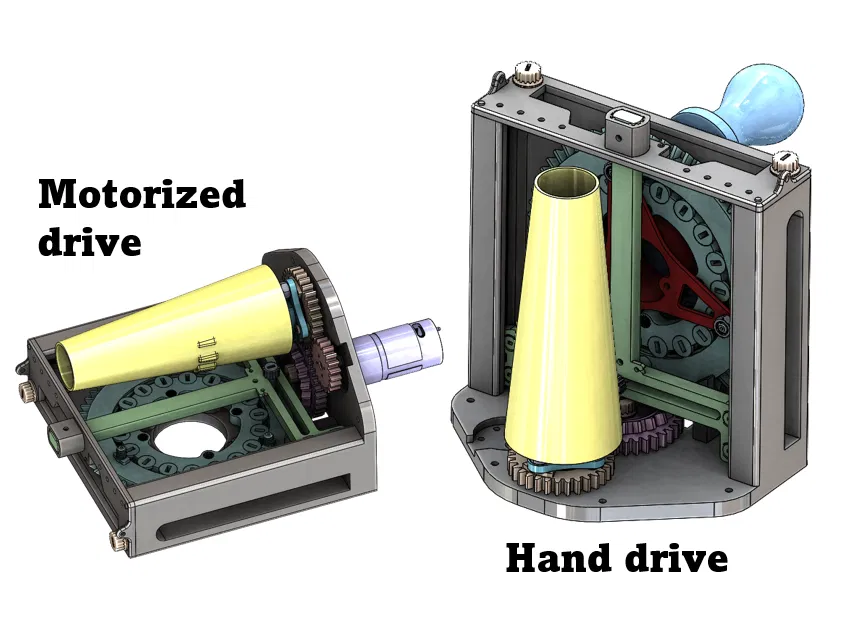

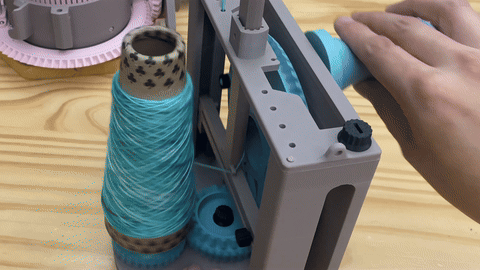

Ngoài phiên bản quay tay, thiết kế này còn hỗ trợ chế độ se sợi bằng động cơ. Tôi đã dành không gian để gắn một động cơ DC. Trong thử nghiệm trước đây của tôi, nó sẽ hoạt động ở tốc độ thấp (khoảng 150 RPM). Nếu bạn muốn lắp động cơ, bạn sẽ cần mua một số ốc vít kim loại và khớp nối mặt bích. Xem hướng dẫn lắp ráp để biết chi tiết.
