Dụng cụ/Khuôn căn chỉnh Gantry

Tui thấy mấy cái bánh xe VSLOT phía trên của gantry nhà tui bị căng khác với mấy cái bánh xe phía dưới khi gantry thẳng hàng, nghĩa là cụm bánh xe không được gắn thẳng. Máy in vẫn chạy được vậy đó, nhưng sẽ làm mấy cái bánh xe bị bào mòn nhiều hơn, mau hư lắm.

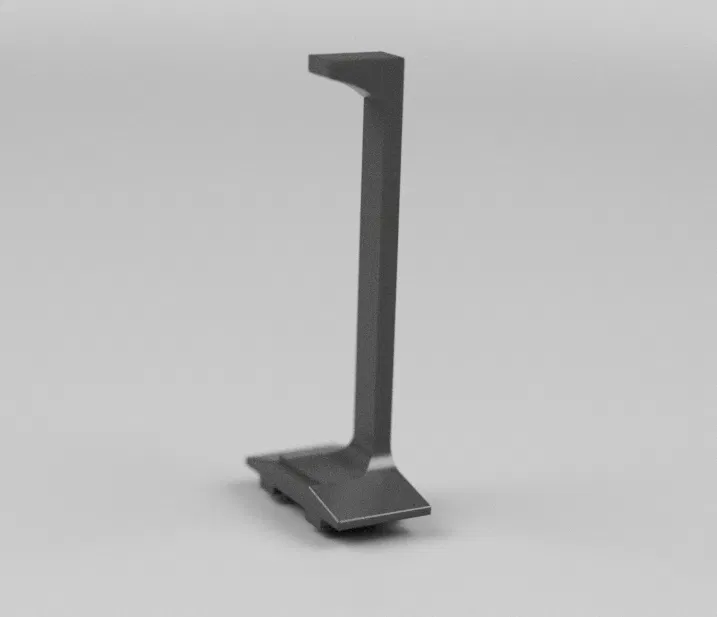

Tính năng chính

• Được thiết kế để tự bể nếu lỡ để quên trong máy in khi đang in thay vì làm hư gantry. Tui rút kinh nghiệm rồi nha!
• Khe 4020 v-slot để giữ dụng cụ thẳng đứng và chính xác tuyệt đối.
• Dùng ít filament mà vẫn đủ cứng để giữ độ chính xác.
• Có khe để dễ dàng tháo ra.

CÀI ĐẶT IN ẤN

• In bằng cách đặt mẫu nằm xuống, không cần support.
• Chất liệu nào cũng được.
• Độ dày lớp: 0.1mm - 0.2mm (thật ra thì nhiêu cũng được)
• Infill: 10%

LƯU Ý: Đừng có ham hố infill hay số lớp bao quanh. Cứ để thấp thôi để đảm bảo dụng cụ này sẽ bể nếu lỡ quên trong máy in khi đang chạy. Cái này là để tránh làm hư gantry, nó cho phép cái mép trên gãy đi và cái trụ cong đi, tự văng ra ngoài luôn (văng mạnh lắm!). Nó vẫn đủ cứng để chỉnh gantry cho thẳng đó nha. Tui lỡ tay thử vụ này rồi, in xong màu đen xong quên béng nó nằm dưới gantry luôn.

CÁC BƯỚC THỰC HIỆN

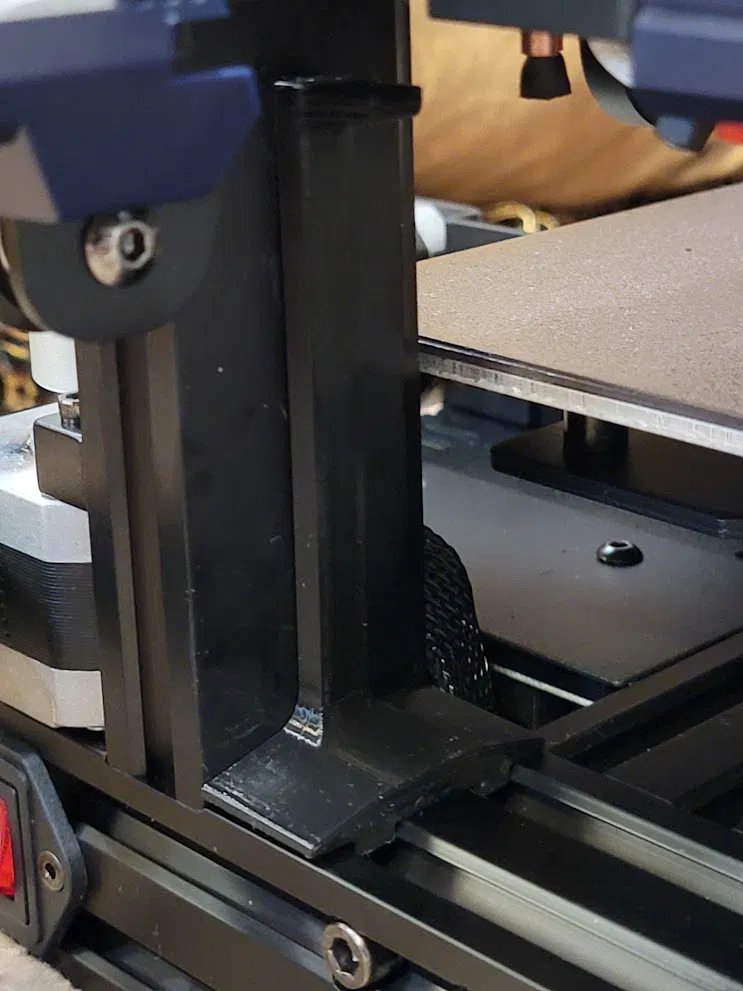

1. Luồn mấy cái này xuống mỗi đầu gantry và xoay trục vít dẫn động bằng tay cho đến khi cả hai bên gantry đều khít với dụng cụ.
2. Nới lỏng 4 con ốc gắn các cụm bánh xe vào gantry (2 bên mỗi mặt). Giờ thì các cụm bánh xe có thể di chuyển nhẹ tách ra khỏi gantry.
3. Siết chặt các đai ốc lệch tâm ở mỗi bên gantry cho đến khi cả 3 bánh xe mỗi bên đều chặt. Chúng ta sẽ tạm siết chặt hơn bình thường để giúp chỉnh gantry cho thẳng. Cố gắng xoay bánh xe mà không làm gantry di chuyển lên xuống (tức là để chúng "trượt" trên vslot). Bạn chỉ nên xoay được nó một chút xíu thôi. Rồi siết chặt hơn nữa, nhưng đừng siết đến mức làm nát bánh xe. Mục tiêu ở đây là làm cho bánh xe đủ chặt để "kéo" các cụm bánh xe vào đúng vị trí.
4. Bây giờ các cụm bánh xe của bạn nên được giữ thẳng hàng. Siết chặt 4 con ốc trên cụm bánh xe để cố định vị trí.
5. Các cụm bánh xe của bạn bây giờ sẽ giữ thẳng hàng vĩnh viễn. Tháo dụng cụ ra và nới lỏng/điều chỉnh các đai ốc lệch tâm trở lại độ căng bình thường để không làm tăng độ mòn cho bánh xe.

KIỂM TRA ĐỘ THẲNG HÀNG HIỆN TẠI

Với dụng cụ đã đặt vào và gantry đang dựa lên chúng, hãy thử làm trượt 2 bánh xe ngoài cùng trên mỗi cụm bánh xe. Bánh xe trên cùng chỉ nên trượt được một chút, và bánh xe dưới cùng cũng cần lực trượt tương tự như bánh xe trên cùng.
