Vỏ Case Raspberry Pi 5 + Geekworm X1001 NVMe SSD

Mô hình này lấy cảm hứng từ một mô hình khác , nhưng đây không phải là bản chỉnh sửa. Vỏ case được thiết kế hoàn toàn từ đầu (không sao chép ngược).

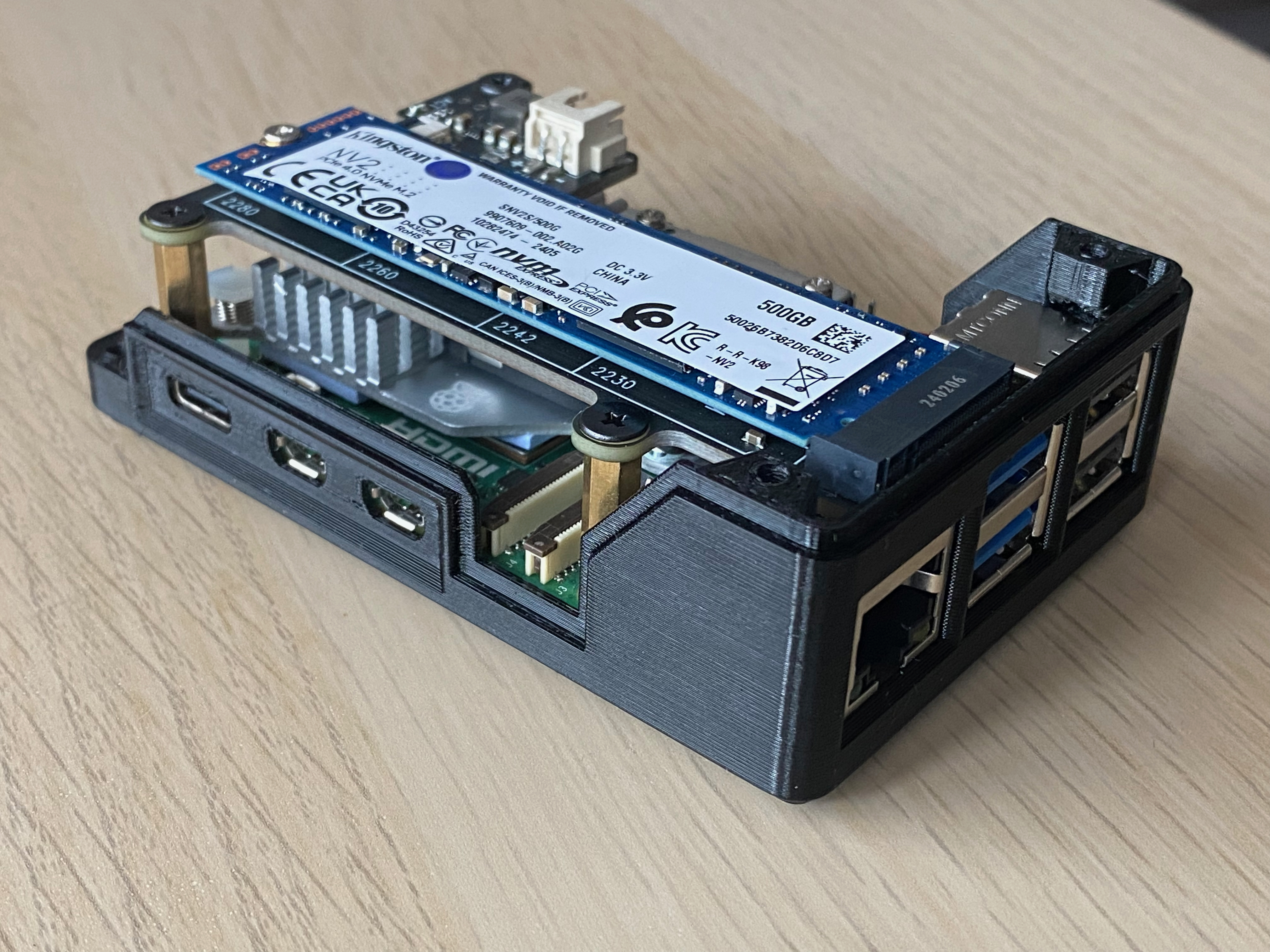

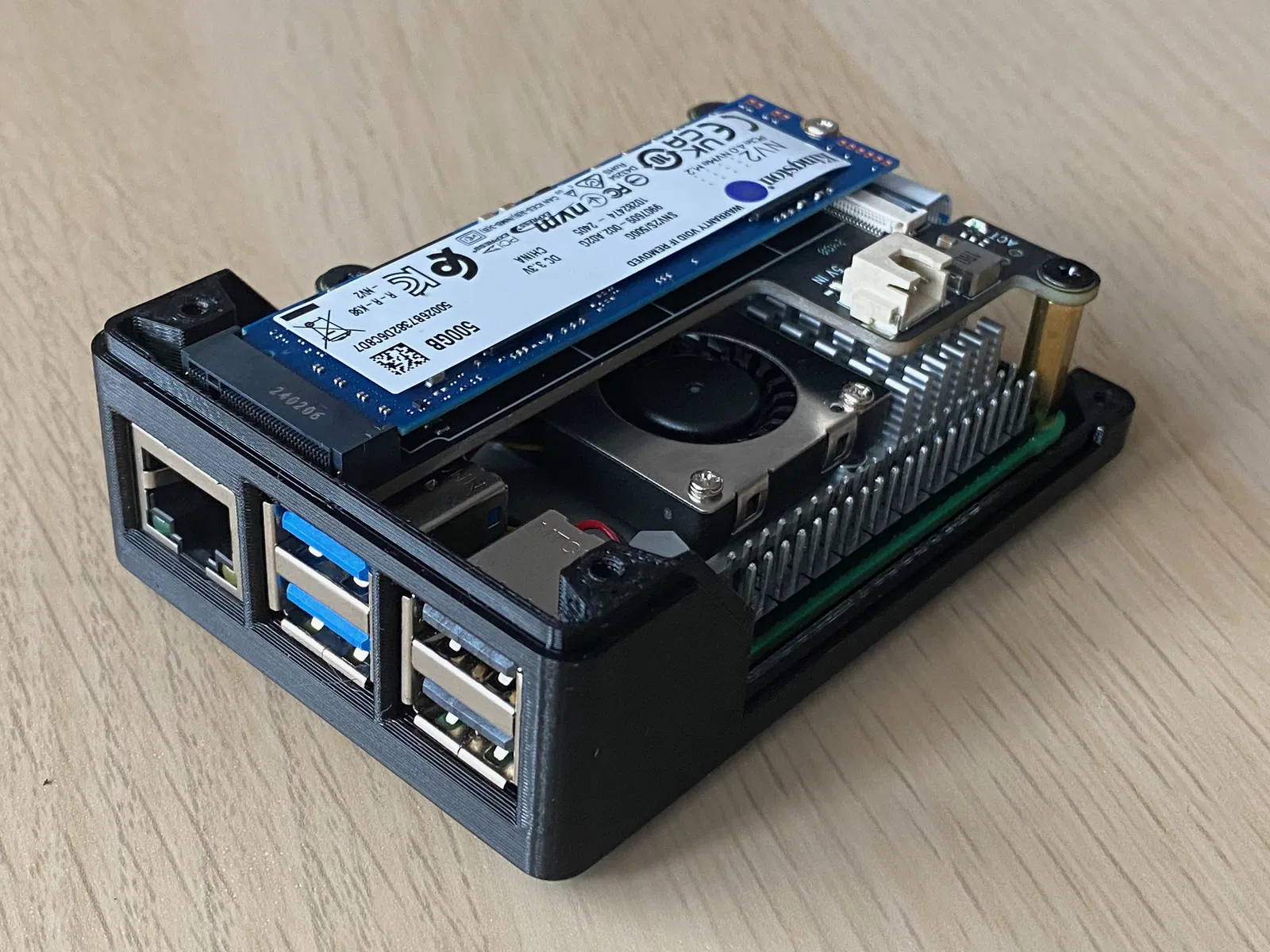

Vỏ case được thiết kế để vừa với Raspberry Pi 5 cùng với khiên Geekworm X1001 đã gắn cho SSD NVME M2 (https://wiki.geekworm.com/X1001). Các tính năng sau đã được thực hiện:

• Thiết kế đơn giản với kích thước tối thiểu.

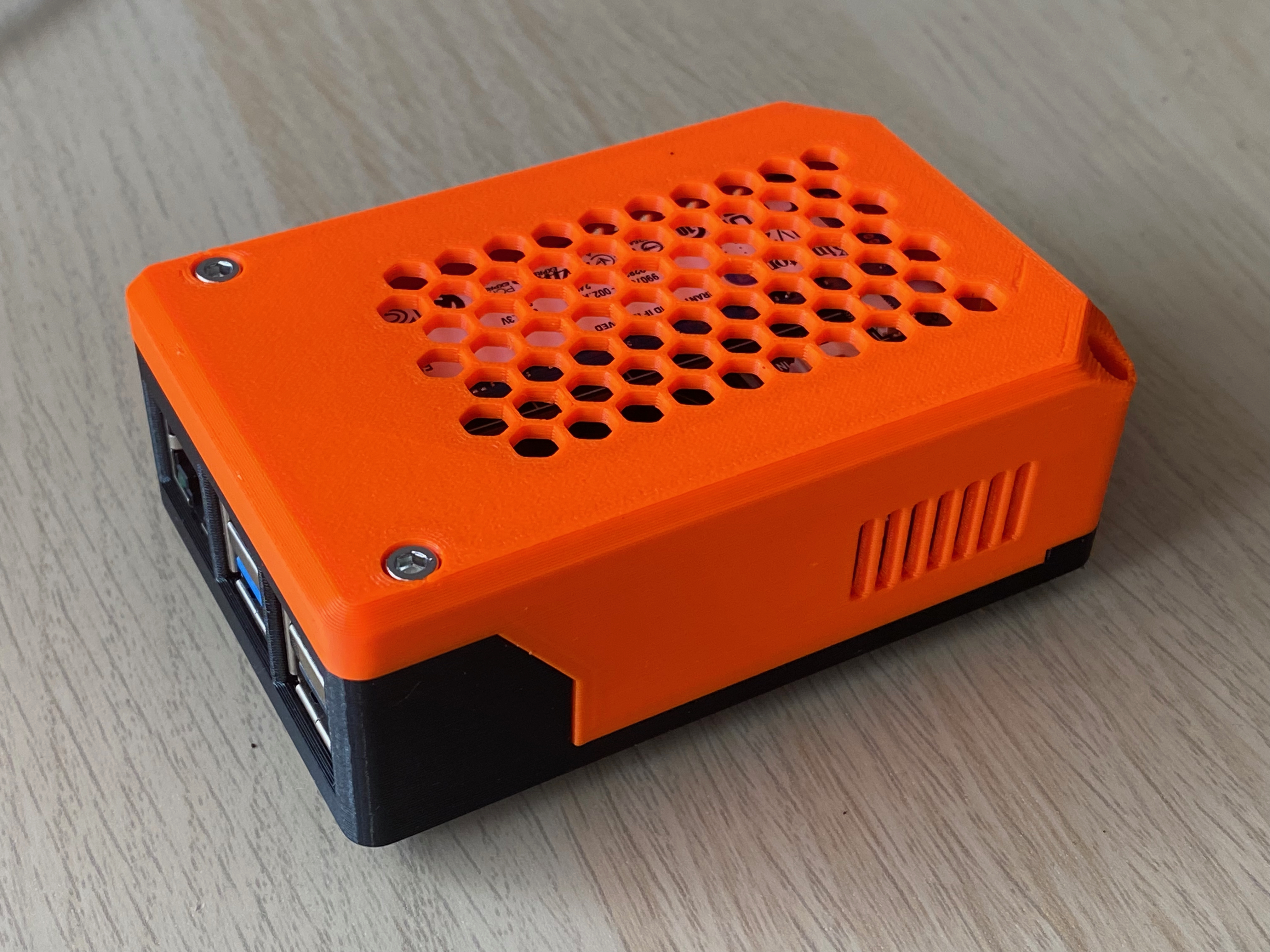

• Ít chi tiết cần hỗ trợ khi in (có thể áp dụng cho cổng USB và Ethernet, nhưng không bắt buộc).

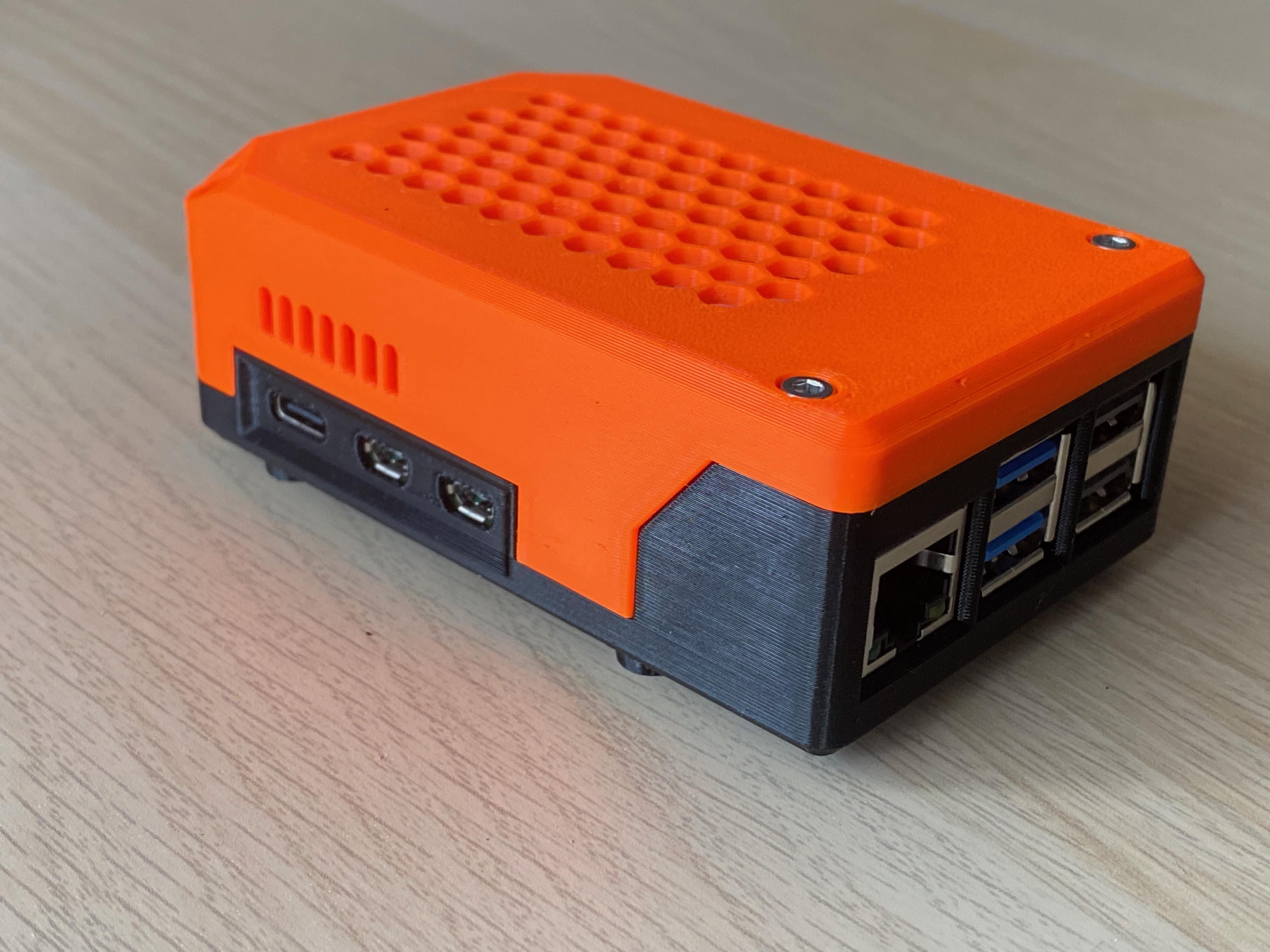

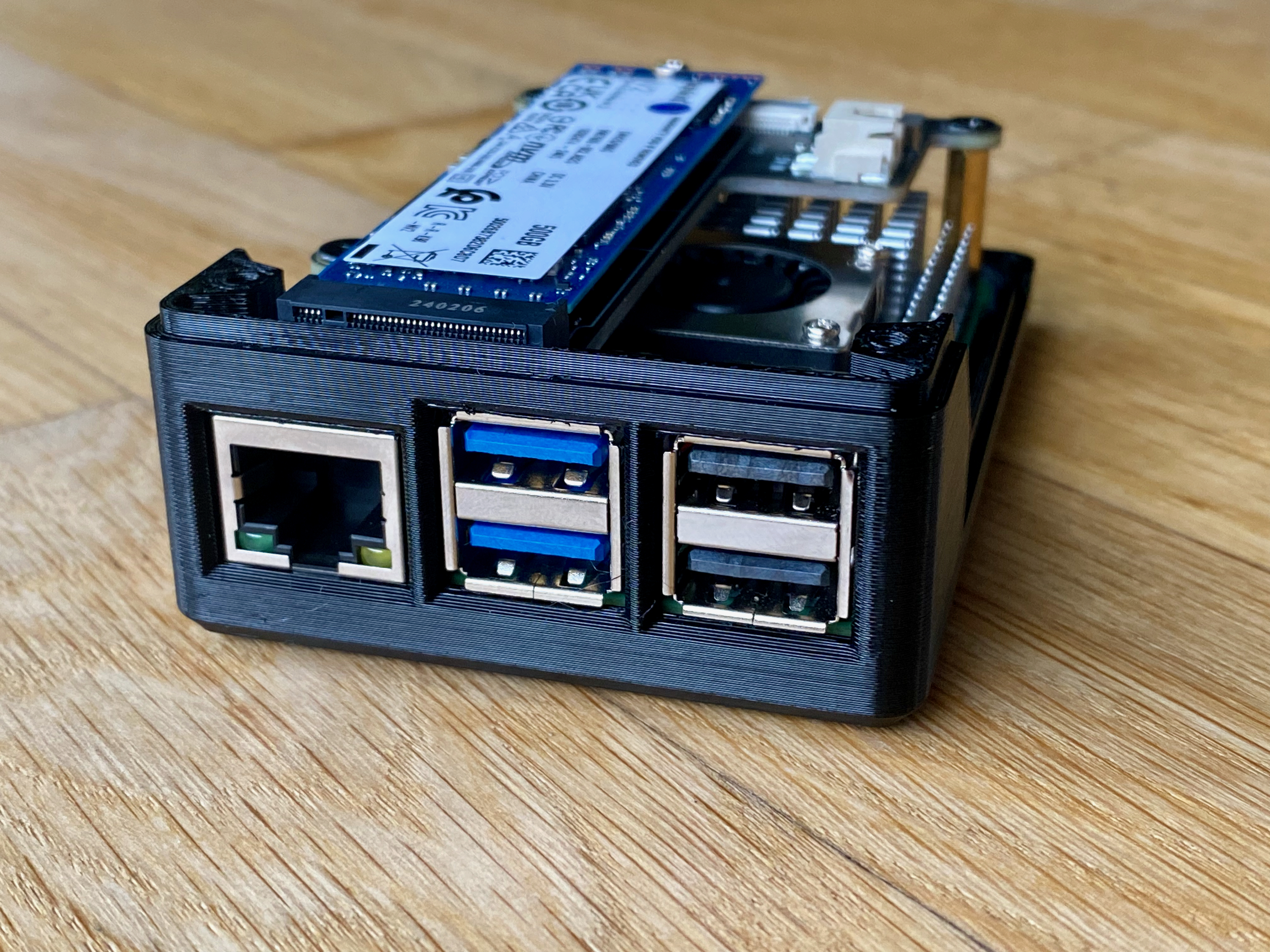

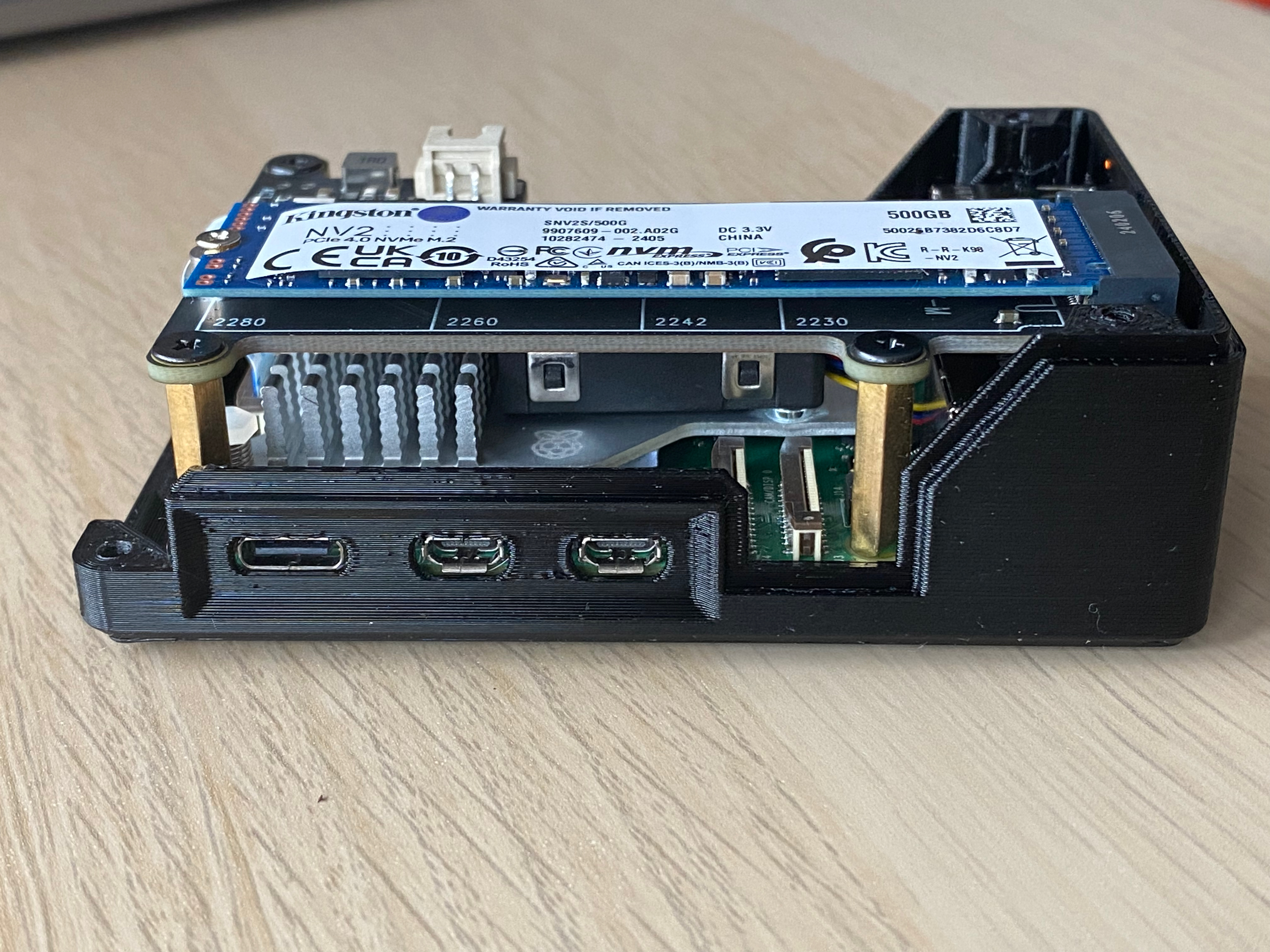

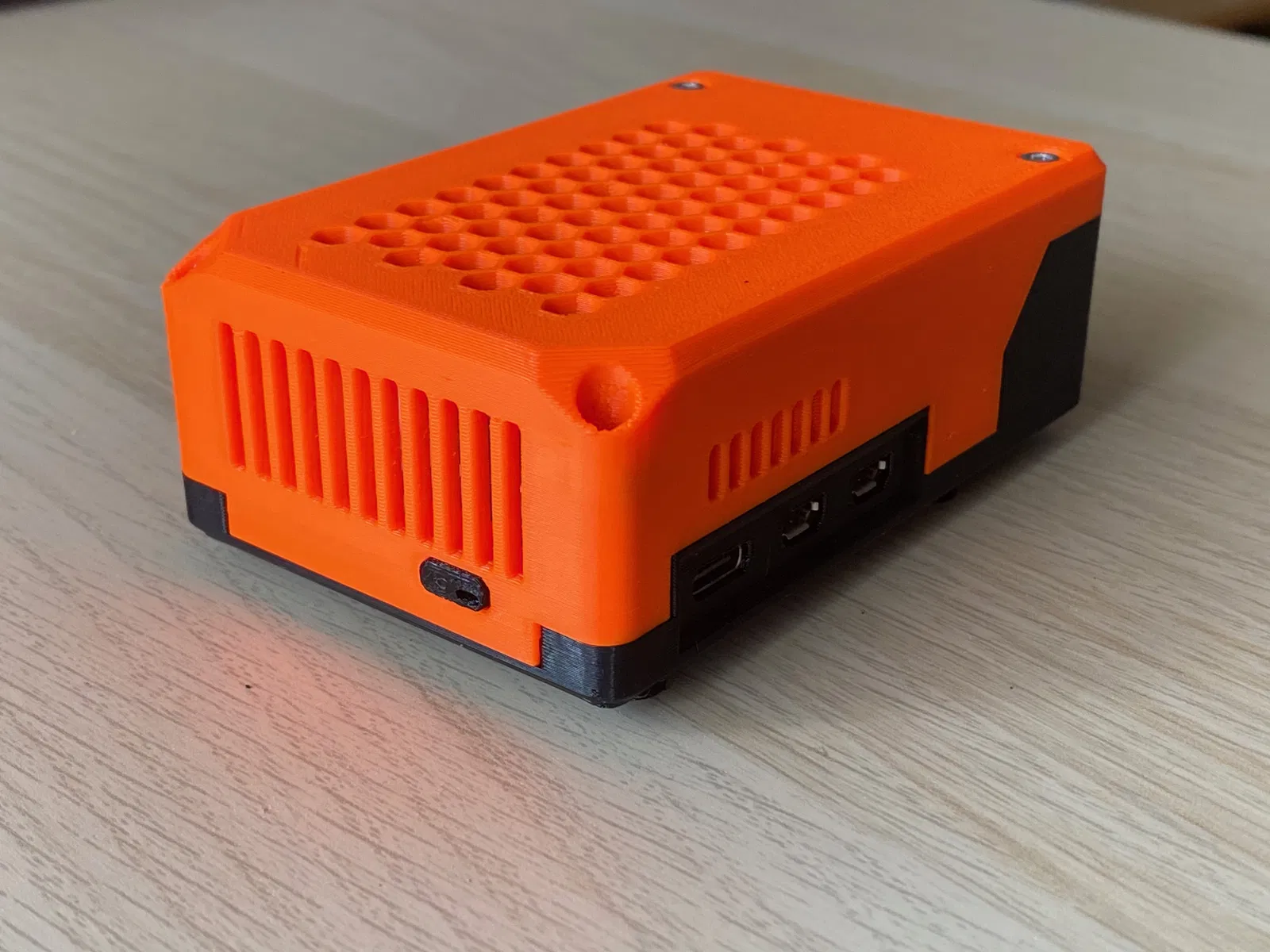

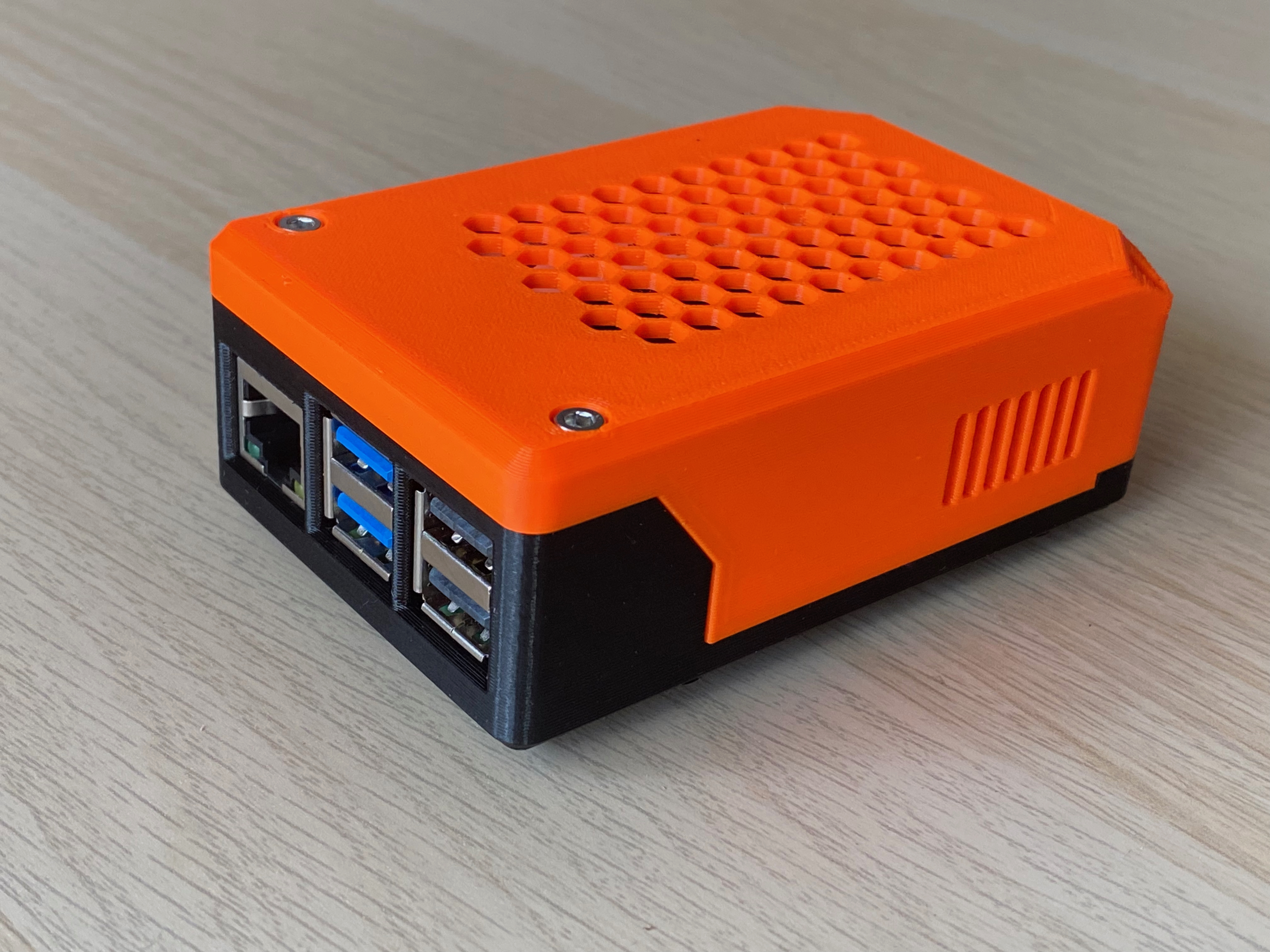

• Tất cả các cổng đều có thể truy cập.

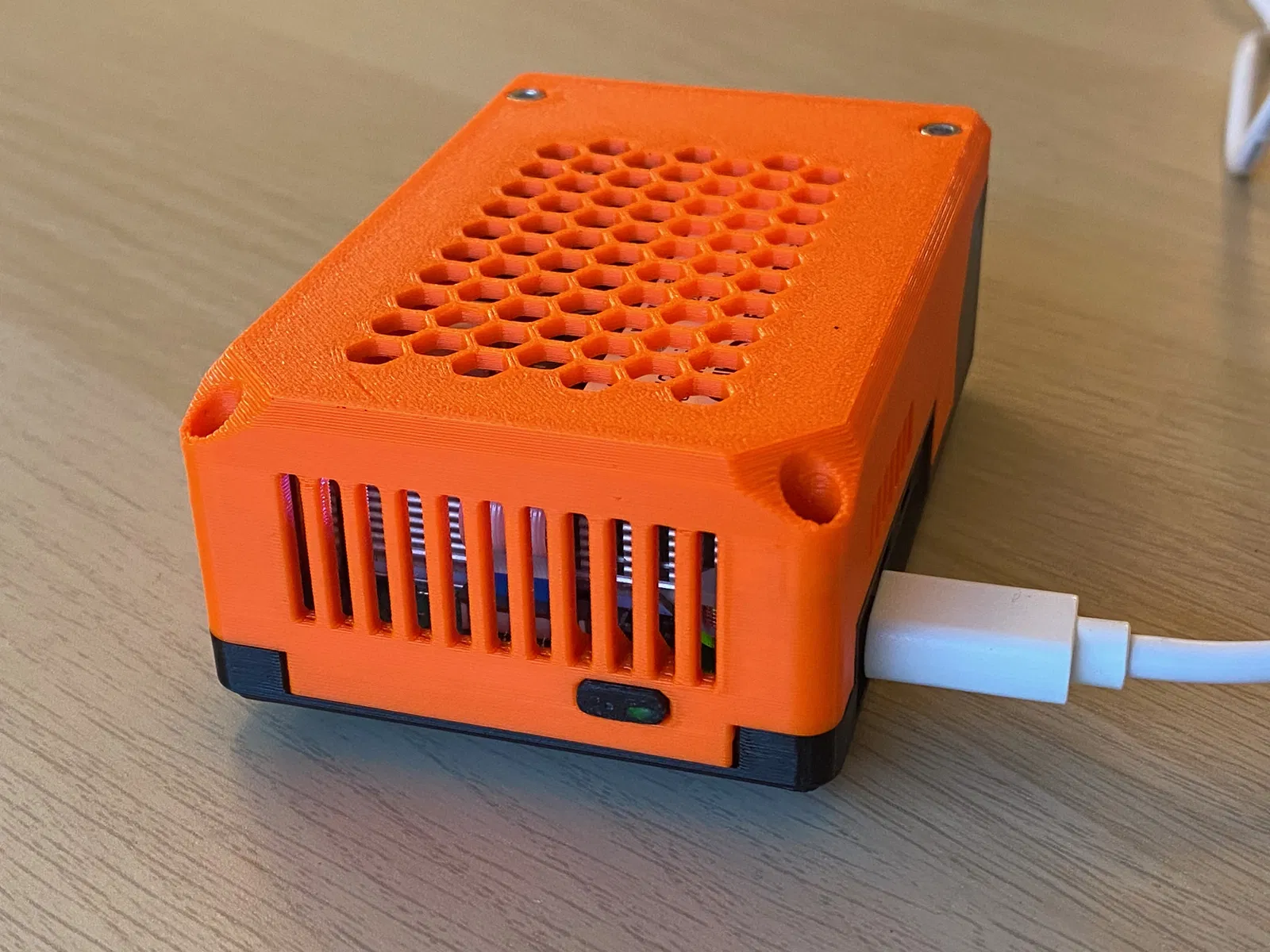

• Nút nguồn hoạt động.

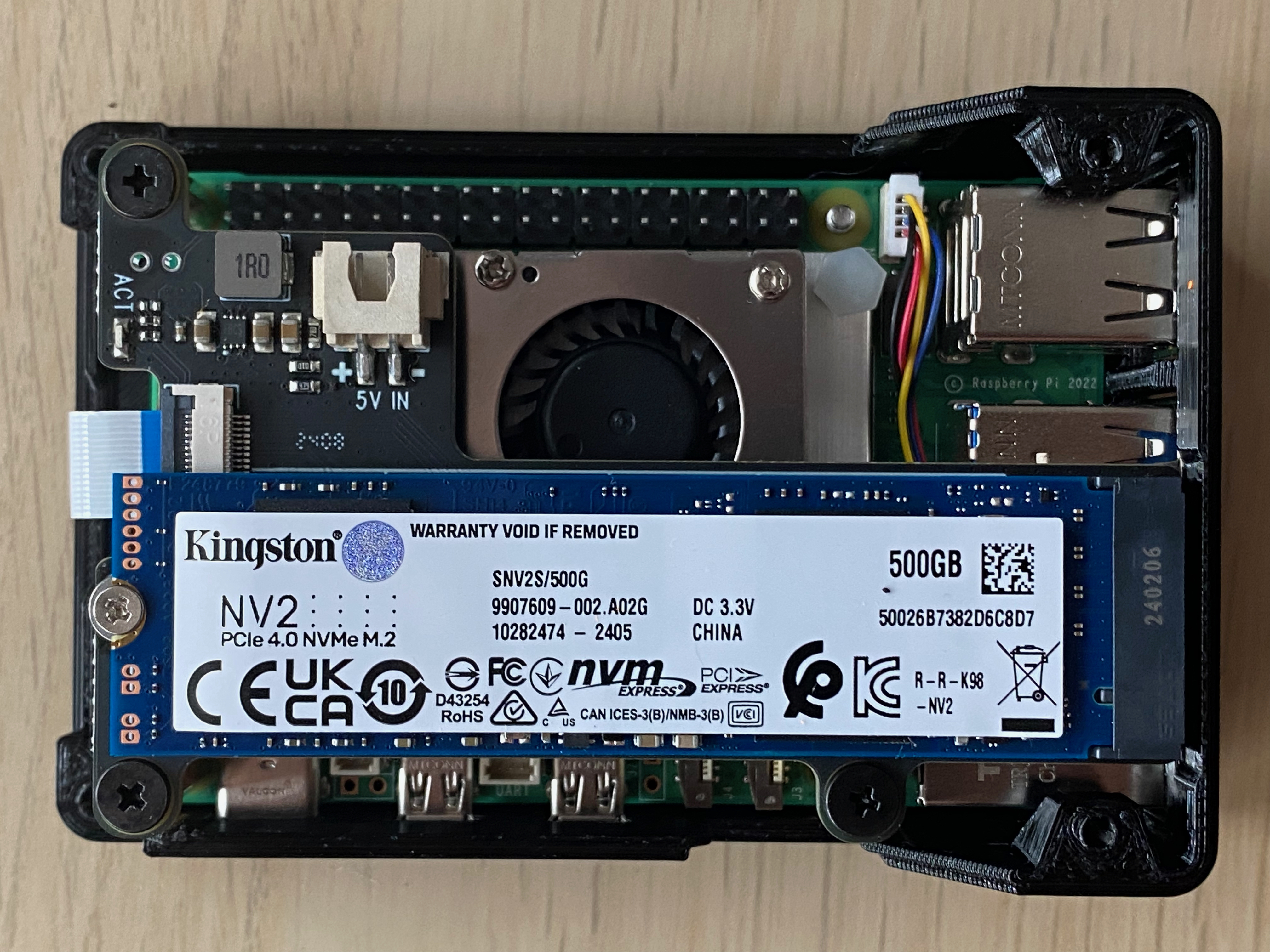

• Có thể lắp thẻ SD mà không cần tháo ốc bảng mạch, nhưng cần tháo nắp trên.

Cài đặt In

Bảng dưới đây hiển thị các cài đặt in được sử dụng để in mô hình.

Thuộc tính

Giá trị

Filament

PETG, ABS

Infill

20%

Tường

3-4

Lớp trên/dưới

4

Lớp

0.2

BOM Thêm

1. Ốc M3x20 SHCS - 2
2. Ốc M3x8 SHCS - 2
3. Ốc M2.5x10 BHCS - 4

Điểm Nổi Bật

Phần này chứa một số thông tin bổ sung về thiết kế.

Đường kính lỗ phần dưới

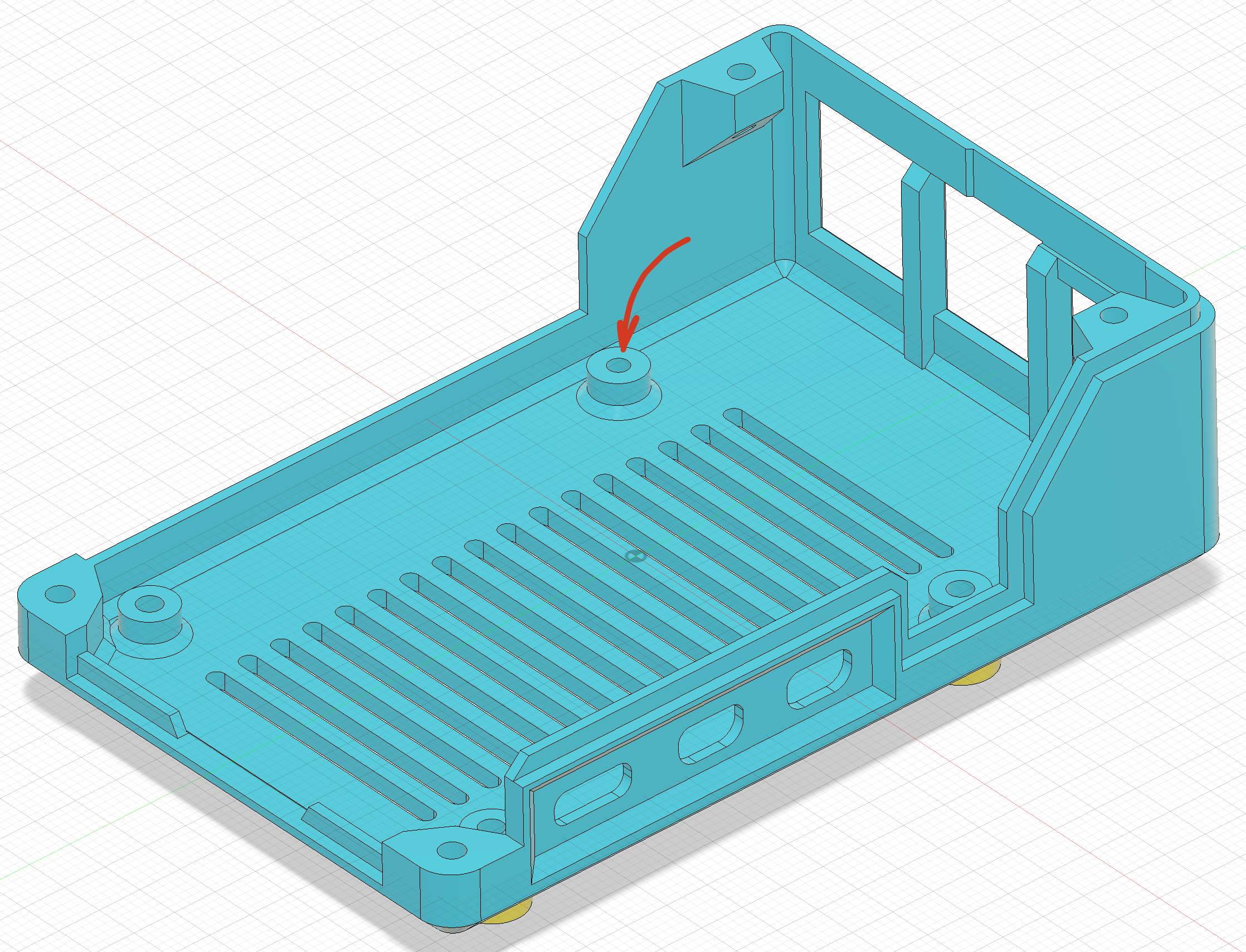

Một trong những lỗ ở phần dưới (xem hình bên dưới) được thiết kế có chủ đích với đường kính nhỏ hơn. Nó chỉ được sử dụng để gắn chân đế phía dưới và không tham gia vào việc cố định bảng mạch. Vì nó được bắt vít trực tiếp vào nhựa, đường kính lỗ đã được giảm để cải thiện độ cứng của việc cố định bằng vít.

Đèn báo trạng thái nút nguồn

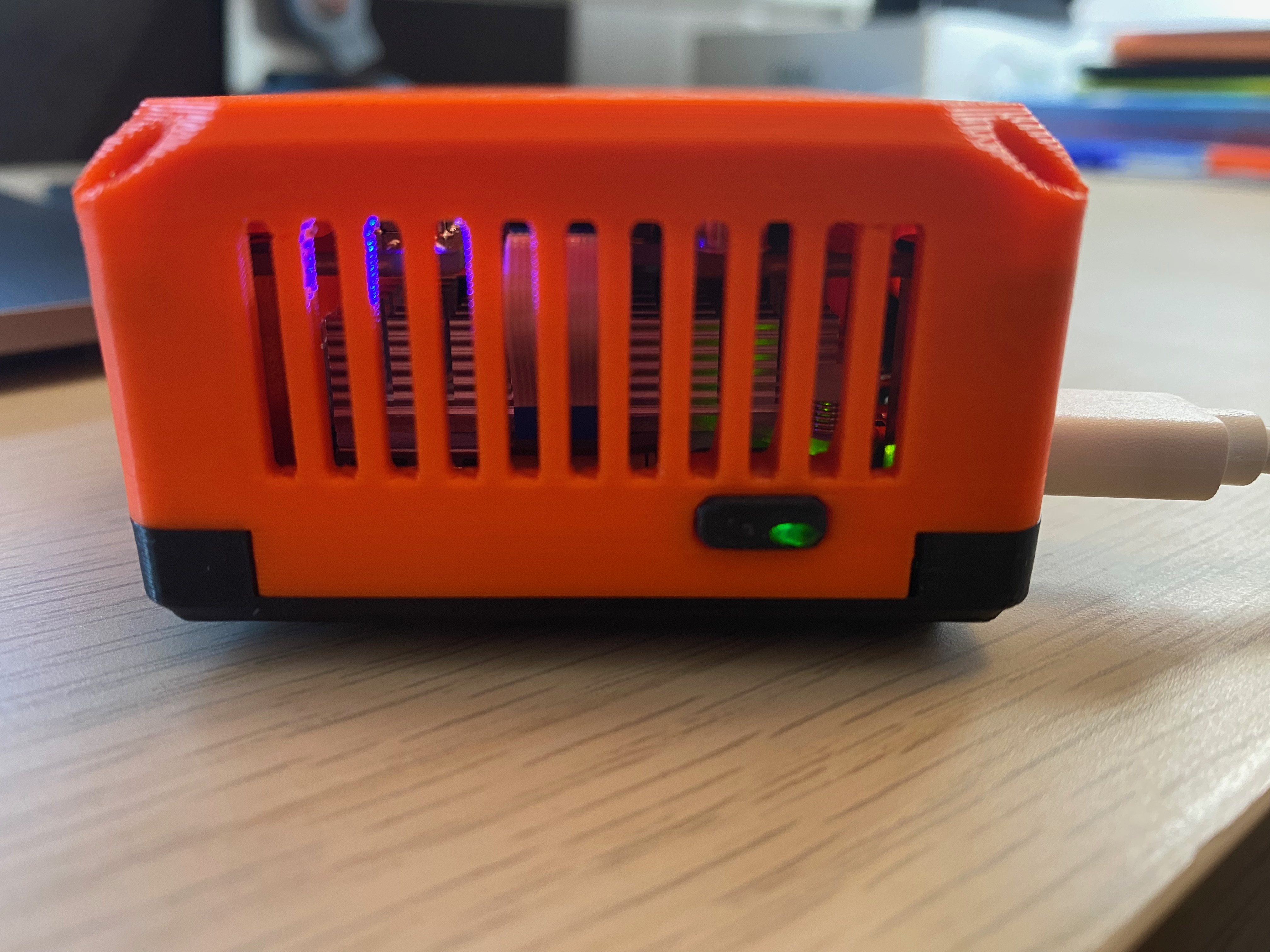

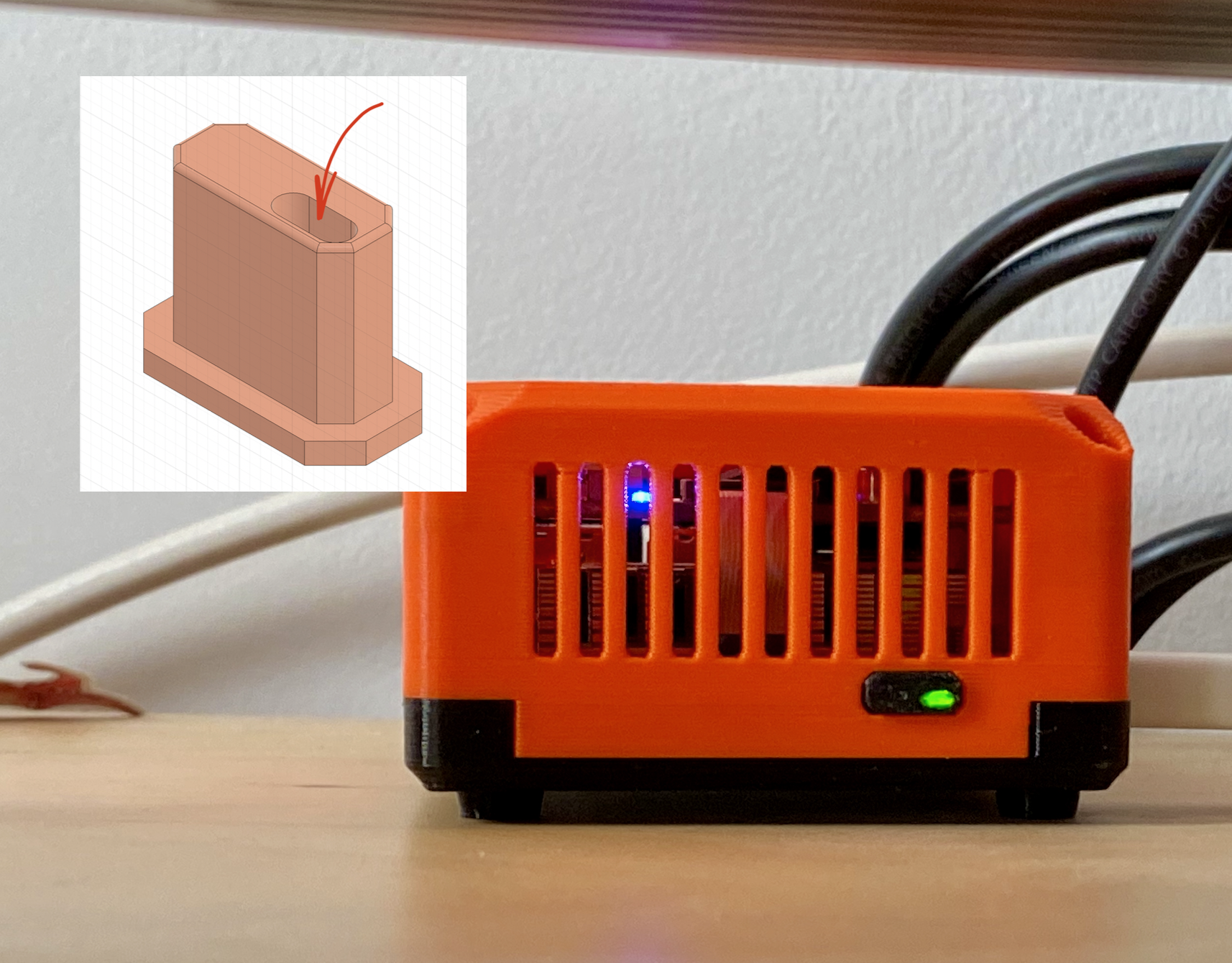

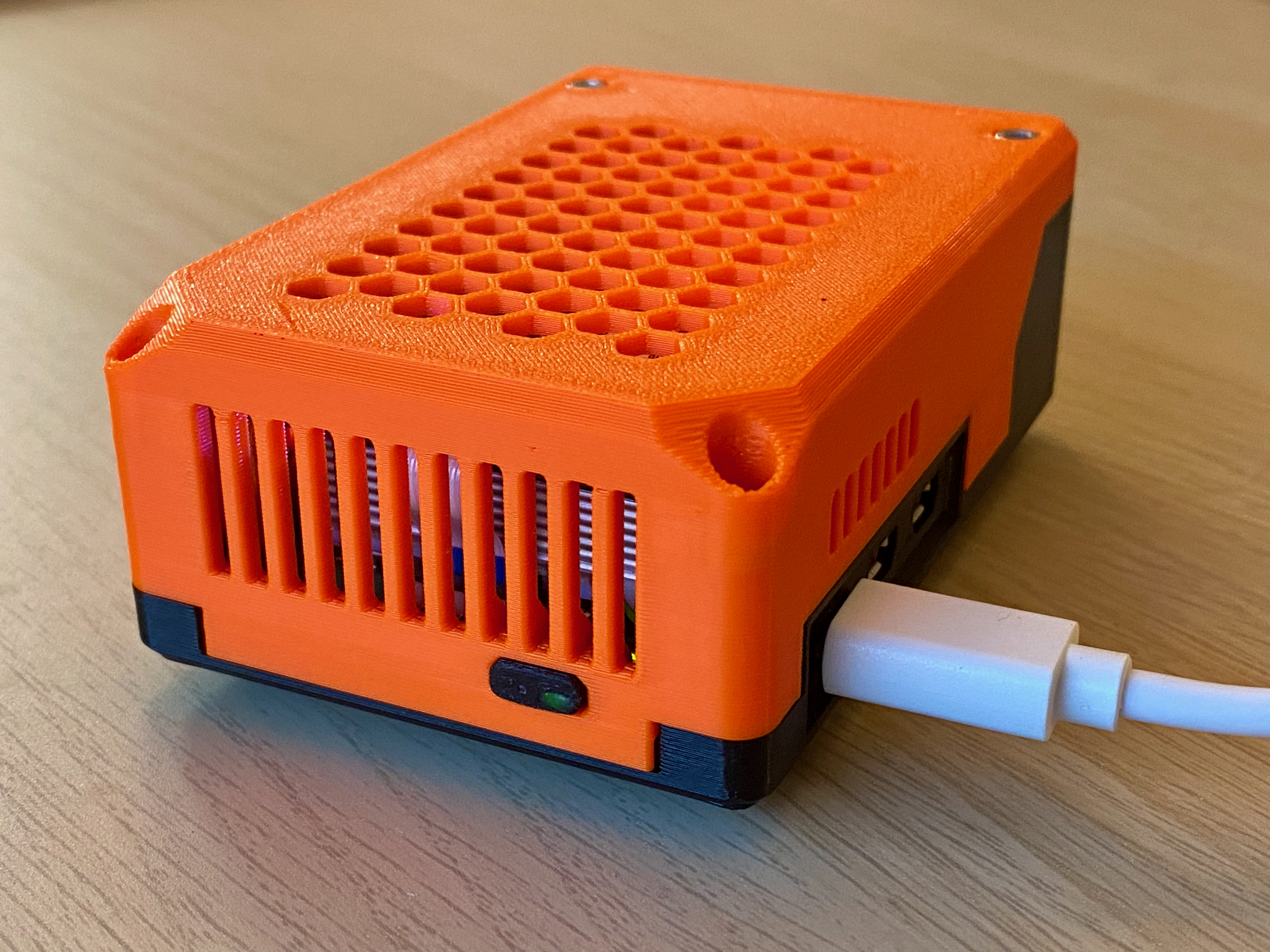

Nút nguồn có một lỗ có thể được lấp đầy bằng keo nóng chảy để làm vật dẫn sáng và làm cho nút hiển thị trạng thái hiện tại của hệ thống.

Phiên bản

• v14 - Thiết kế ban đầu, phiên bản không có bộ phận ren nhiệt
• v15 - Phiên bản cập nhật với phần dưới được sửa đổi để lắp với bộ phận ren nhiệt M3
