Ốp che Qidi Q2 Riser cao 60mm

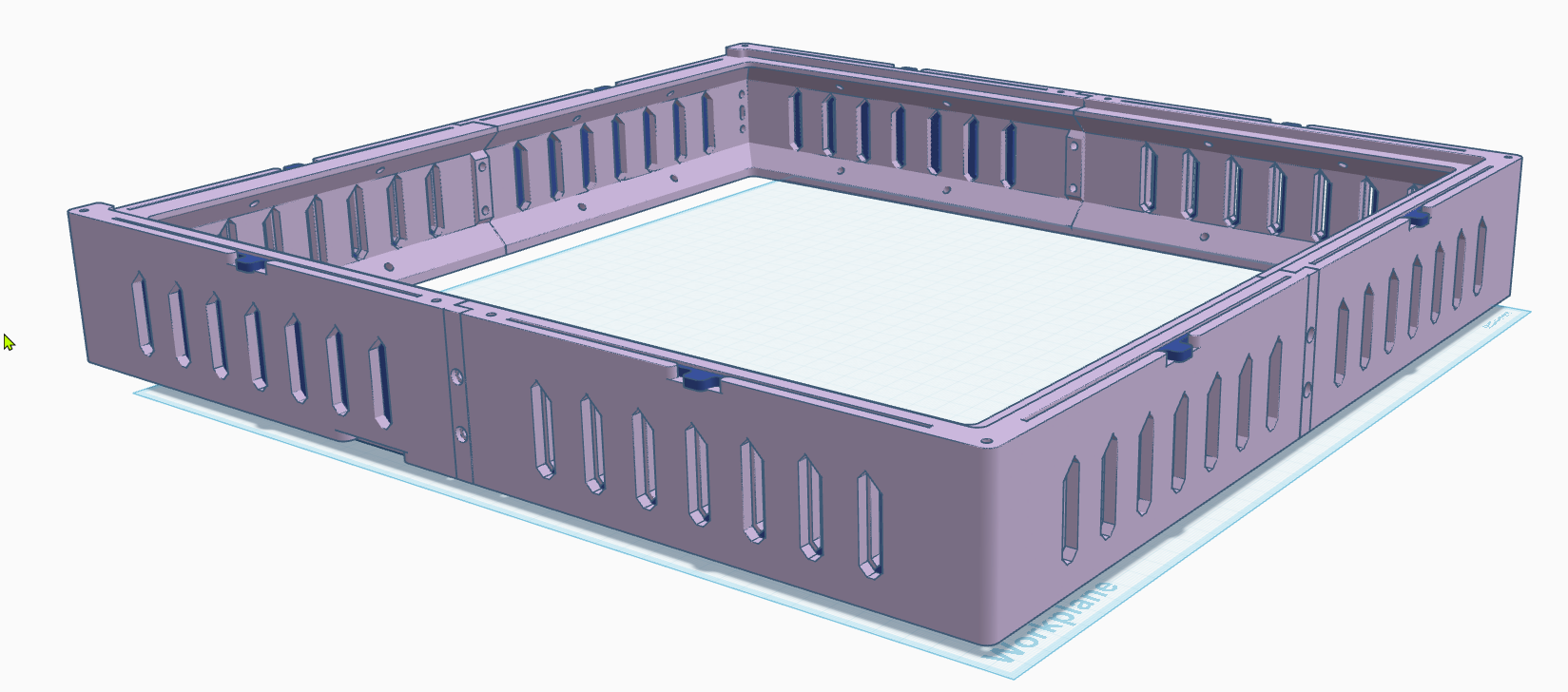

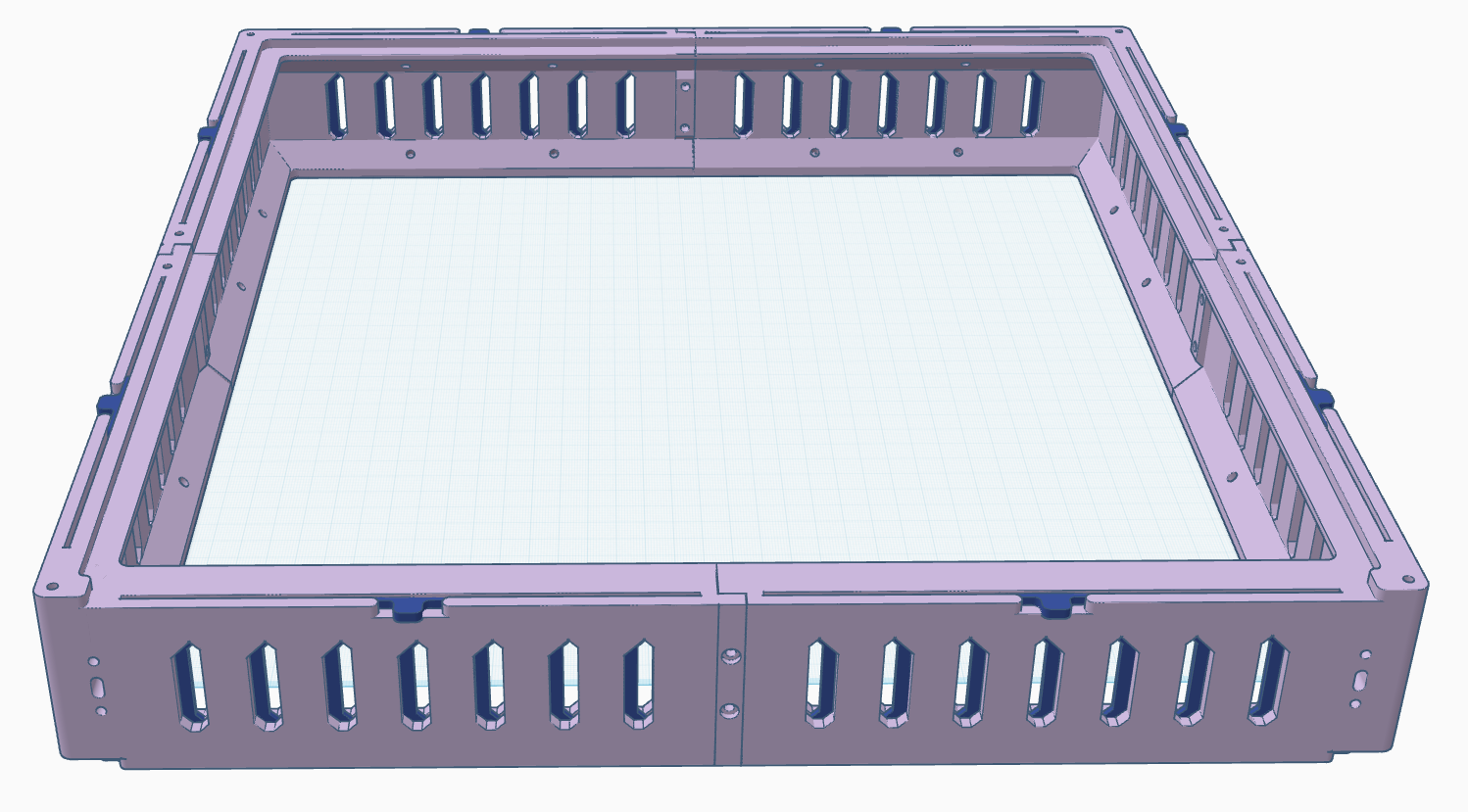

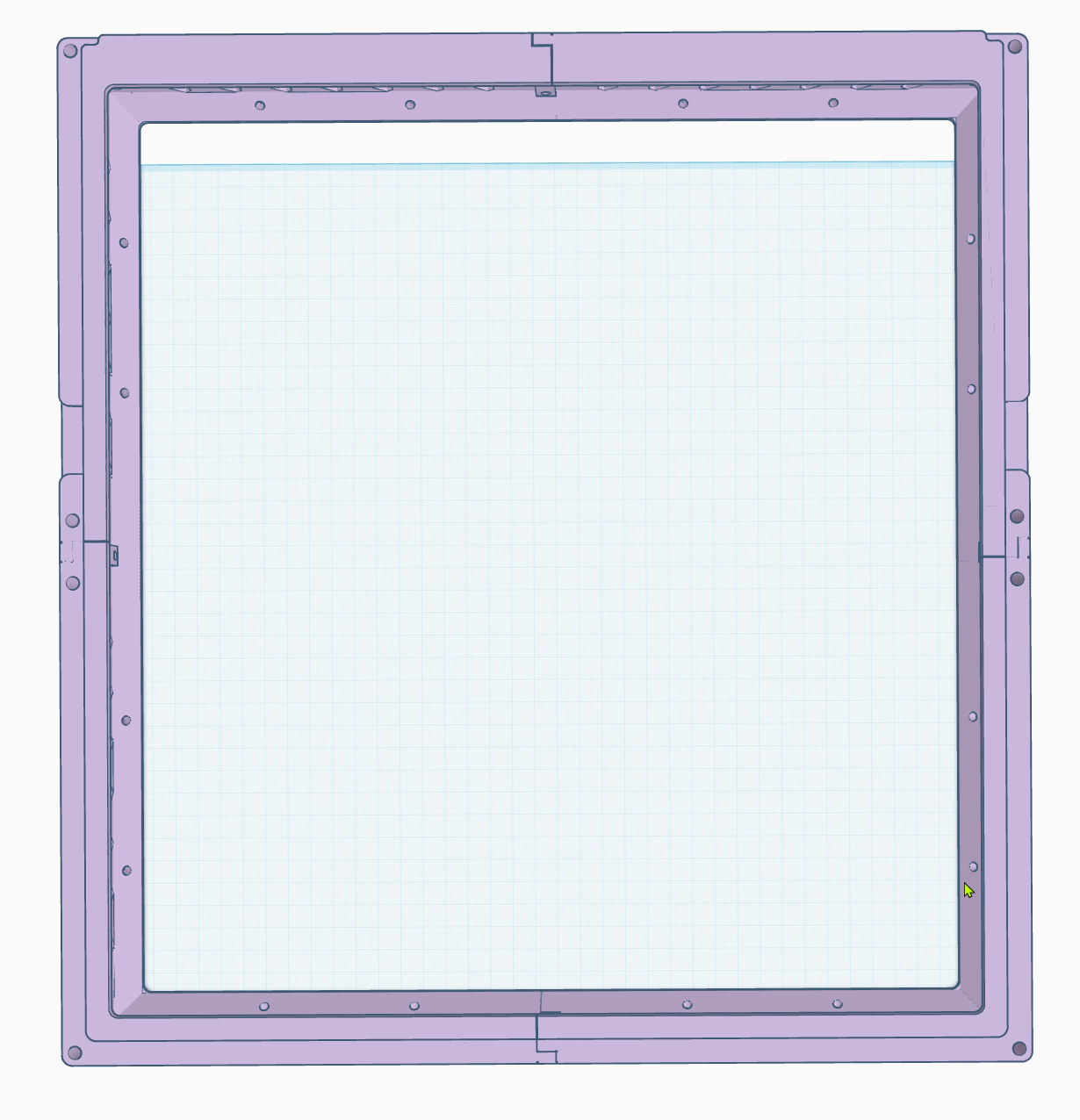

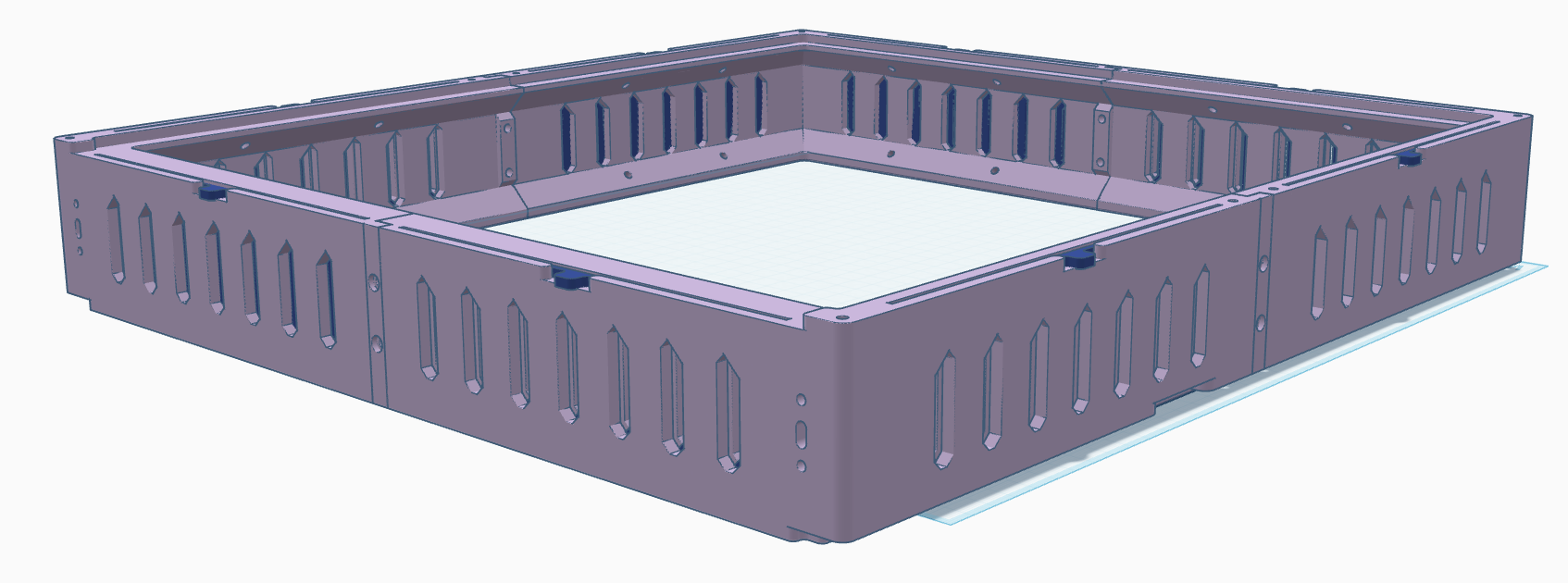

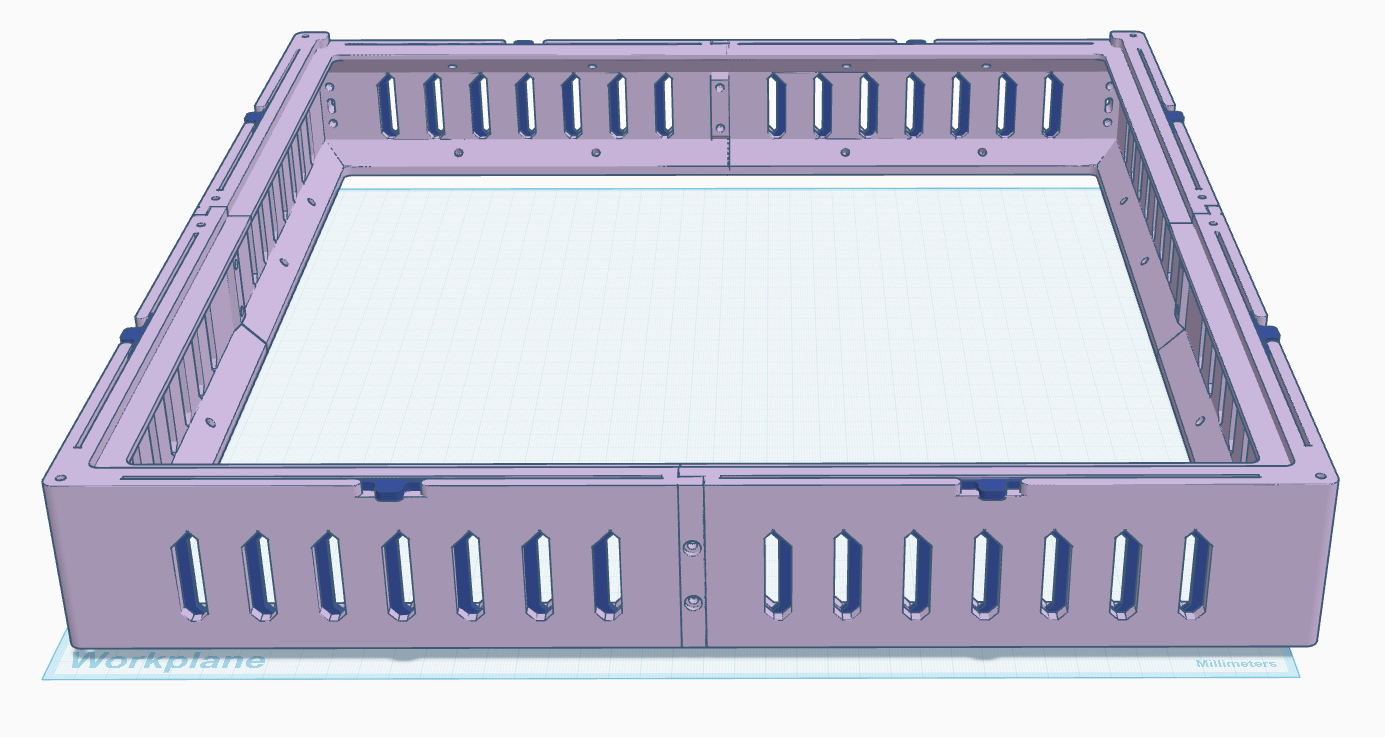

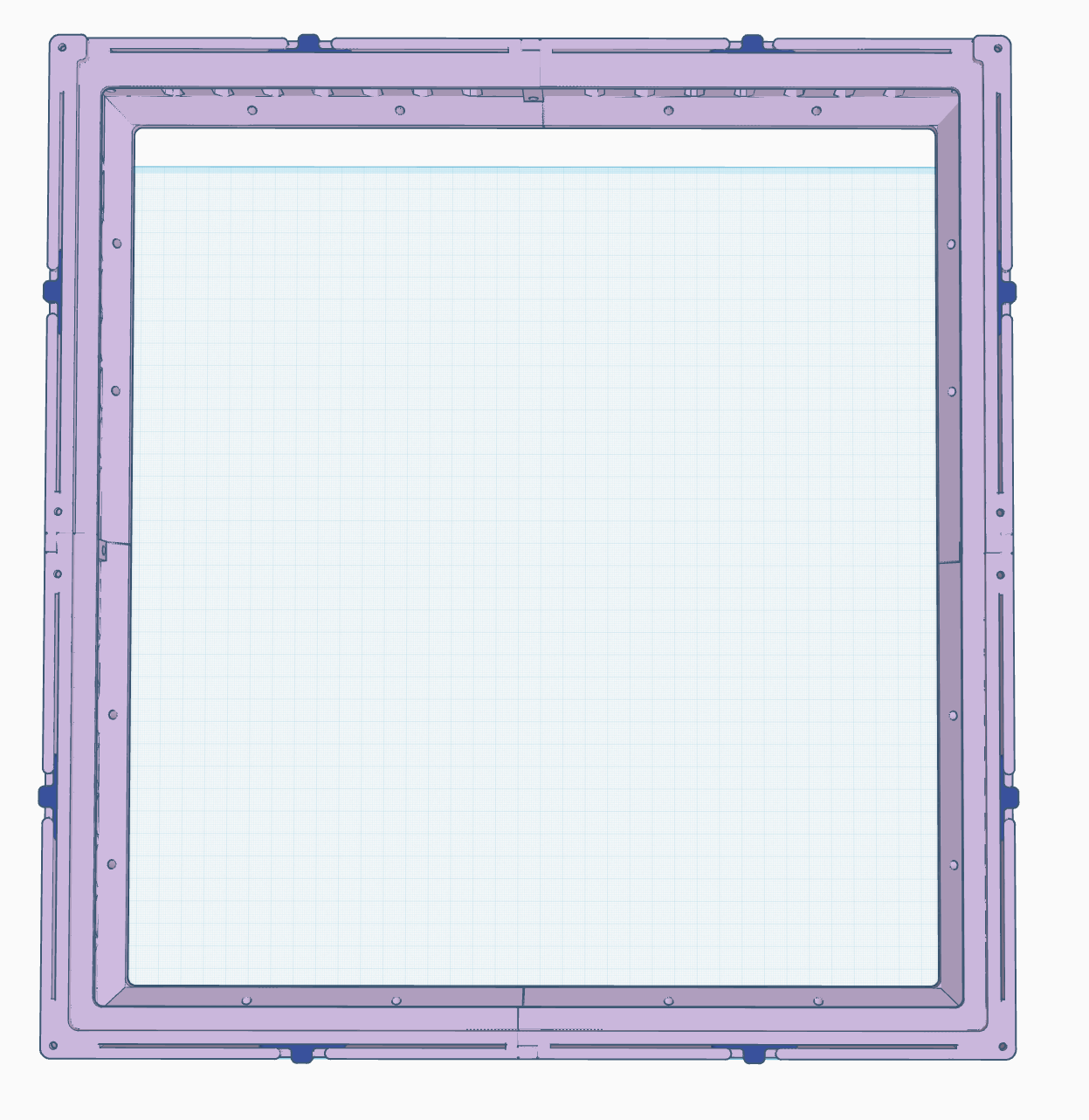

Ốp che Qidi Q2 cao 60mm, có cửa trượt thông gió và các điểm gắn phụ kiện bên trong/bên ngoài. Hiện tại không có thiết kế nào có đủ các tính năng tôi muốn, nên tôi tự tạo ra cái này. Tôi đã mô hình hóa nó bằng TinkerCAD, và các tệp STEP được tạo ra bằng cách gửi sang Fusion 360 rồi xuất ra dưới dạng STEP.

• Chiều cao 60mm

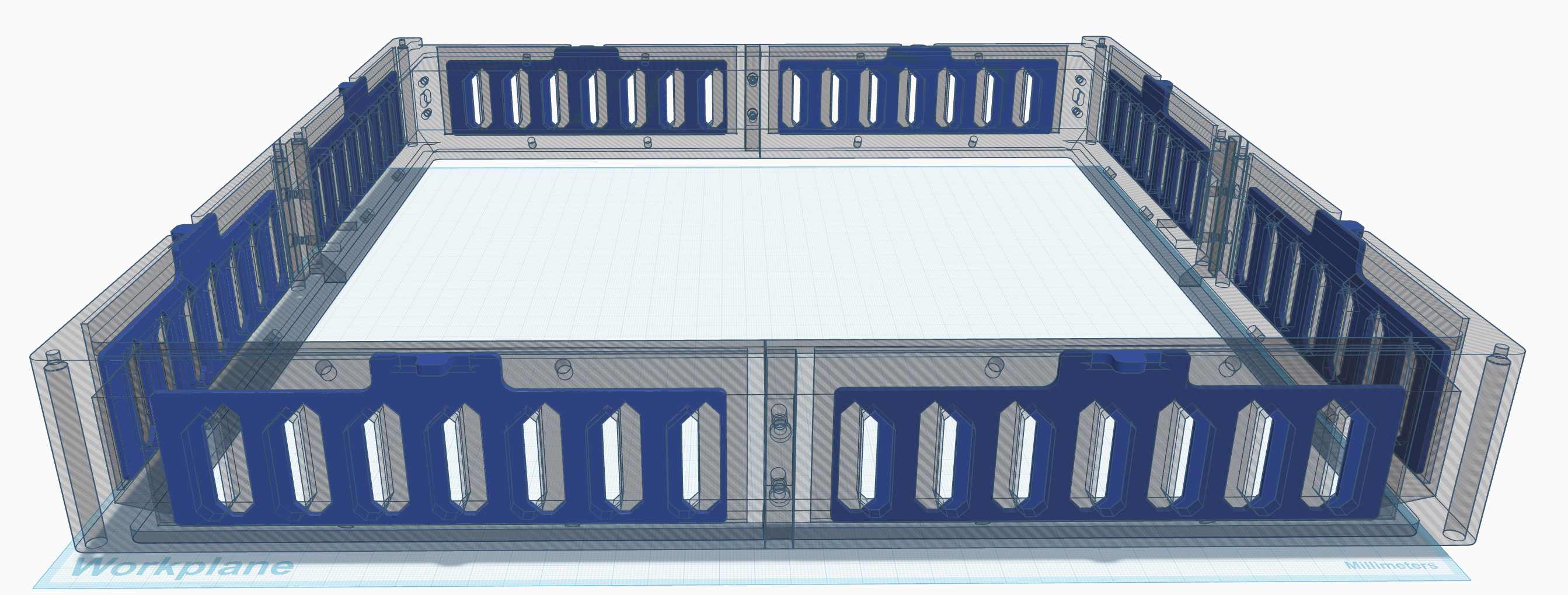

• Các tấm trượt có lỗ thông gió

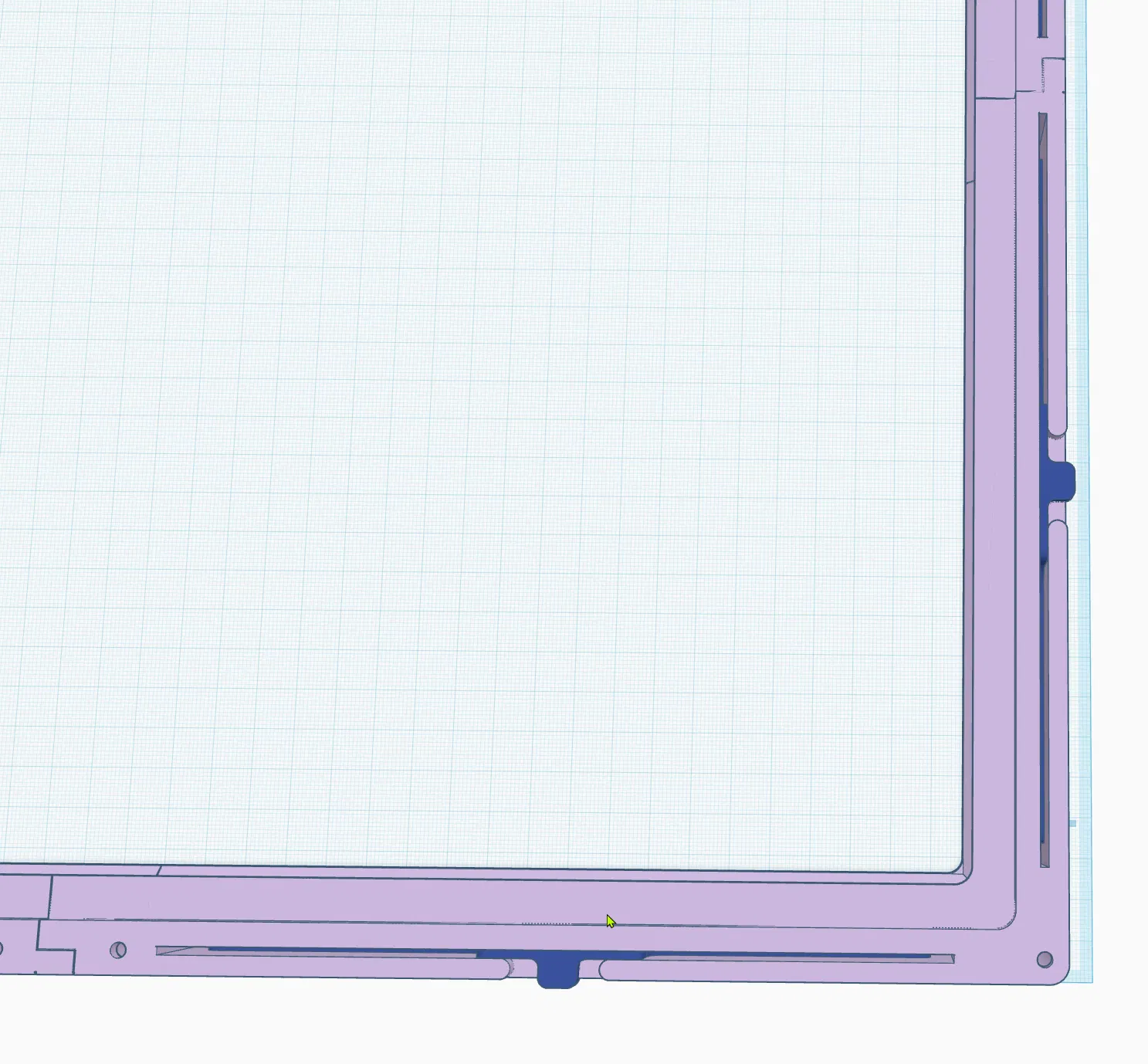

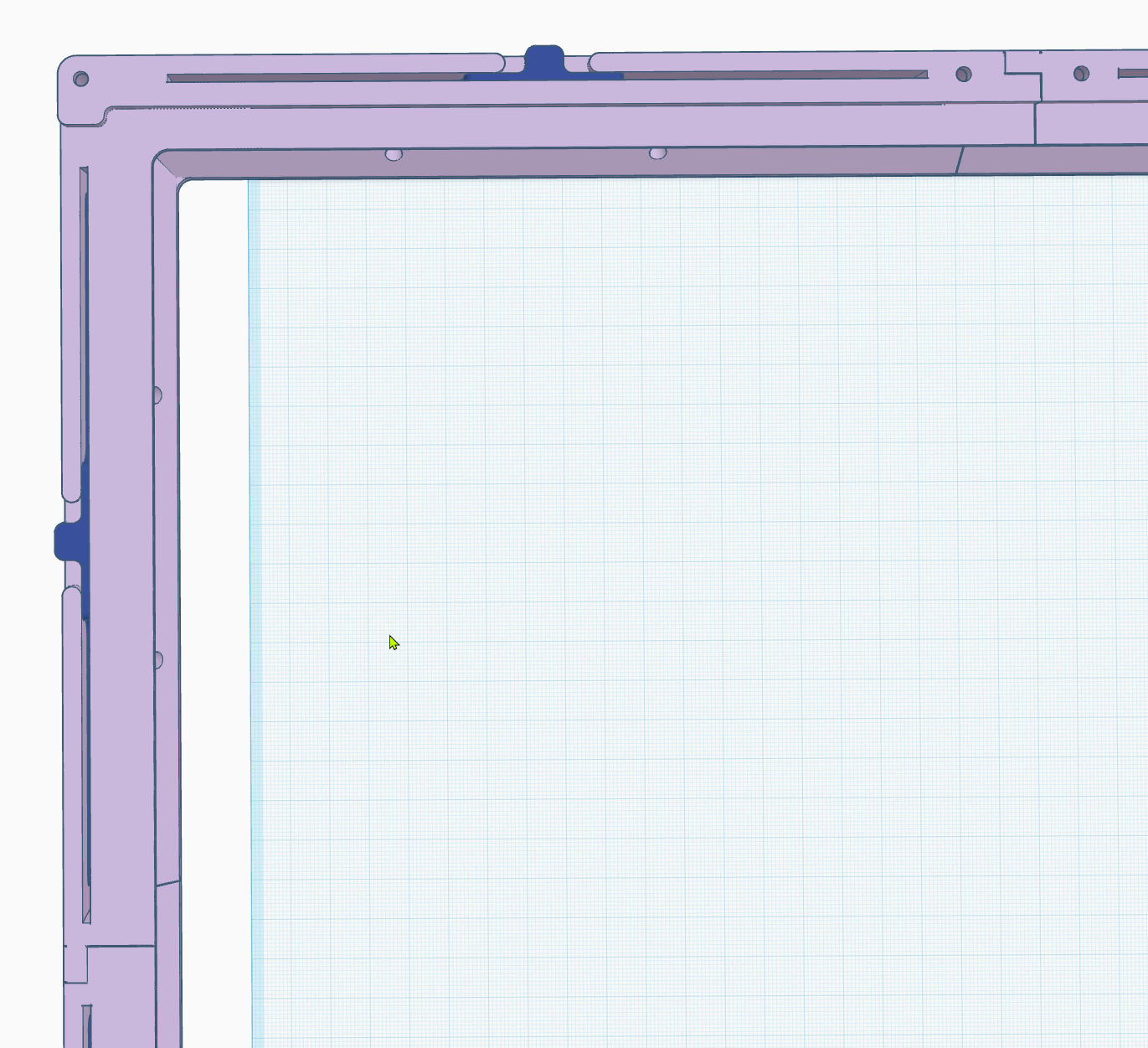

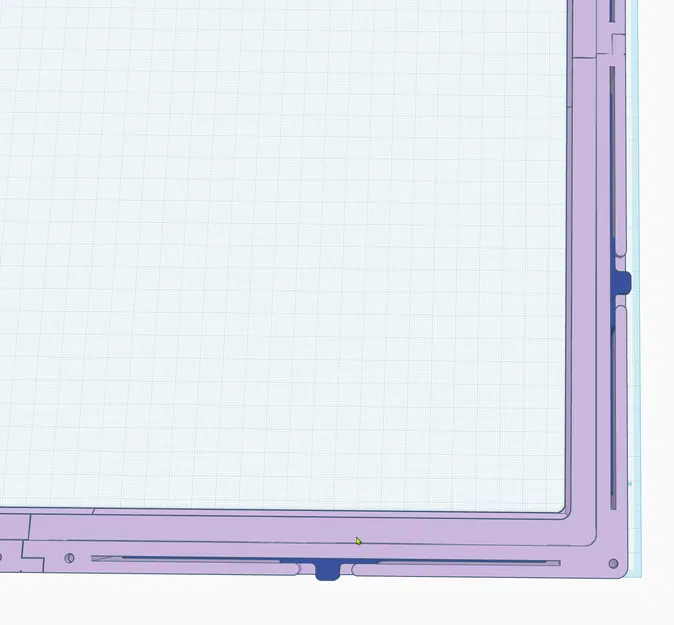

• Khe trượt kính có điểm dừng (bạn cần tự tạo tab bằng vít m3 xuyên lỗ)
• Chỉ cần hỗ trợ cho phần môi dưới của mỗi góc nhô ra
• Điểm gắn bên trong cho đèn LED, v.v. thông qua lỗ cấy nhiệt
• Điểm gắn bên ngoài thông qua lỗ vít m3 xuyên suốt cạnh trên

Phần cứng bổ sung cần thiết:

• x8 Ốc vít nhiệt ren M3x5x4 của Voron (ví dụ: Ruthex RX-M3x5x4 cho Voron)
• x8 Vít BHCS M3x12

Cài đặt in:

• Máy in: Qidi Q2
• Nhựa in: Polymaker ASA
• Đầu nóng: 250C
• Bàn nhiệt: 100C
• Buồng: 40C
• Lưới độn: Gyroid, 25%
• Hỗ trợ: Có (chỉ cần cho phần môi dưới nhô ra)

Lưu ý:

Các tấm được mô hình hóa dày 1.6mm cho khe hở 2.0mm. Tấm của tôi vừa khít gần như không có ma sát. Bạn có thể muốn in thử một cái trước để đảm bảo nó vừa ý bạn trước khi in các cái còn lại.

Độ dung sai cho chỗ đặt tấm kính khá sít sao (1-2mm) nên nếu bạn dùng nhựa dễ bị co ngót, bạn có thể sẽ tức giận đó. Làm ơn, hãy chắc chắn là bạn thử lắp kính sau khi in xong hai góc phía trước để chắc chắn nó hoạt động tốt cho bạn trước khi in hai tấm phía sau.

Tôi đã không tạo các tab giữ tấm kính, nhưng có các điểm gắn cho chúng (vít M3 từ phía dưới). Tôi sẽ bổ sung chúng vào đây ngay khi thiết kế xong. Tôi cũng chưa tạo các nút bịt TPU cho các lỗ luồn dây ở các tấm phía sau. Những cái đó cũng sẽ được tạo và cung cấp sớm.
