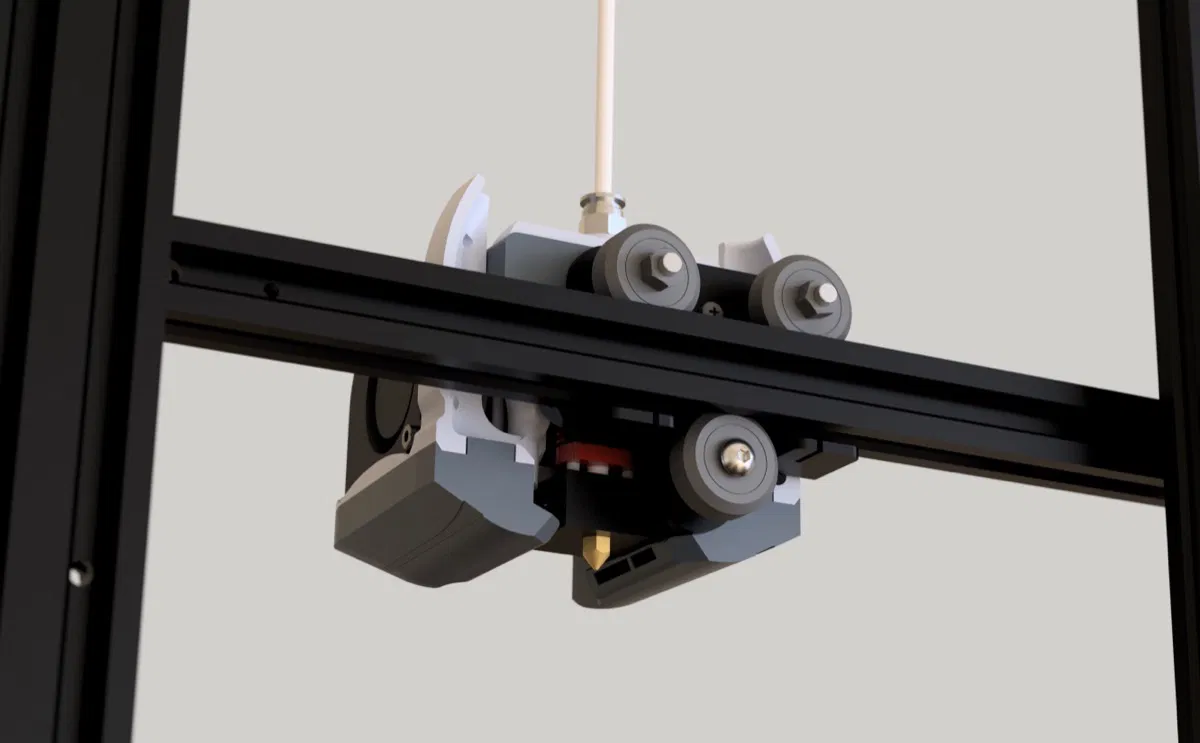

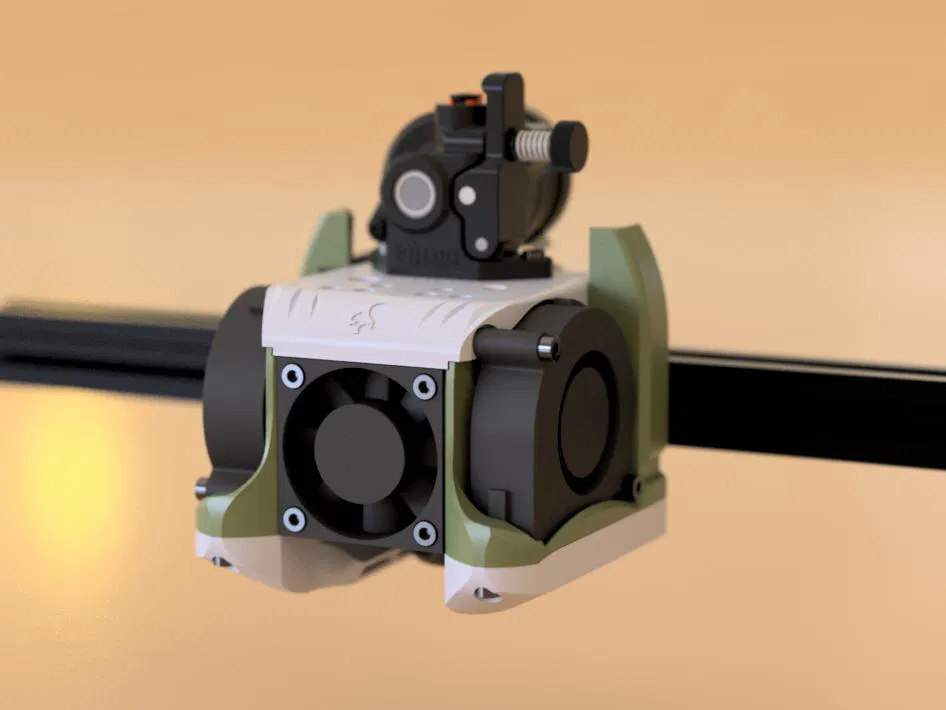

ApolloLander - hotend gốc - Dual 5015

Điều này chỉ có thể thực hiện được nhờ tất cả những người ủng hộ Patreon hiện tại và trong quá khứ của tôi. Vì vậy, xin gửi lời cảm ơn chân thành đến họ!!!

------

Toàn bộ mô hình có trên trang https://patreon.com/squirrelf3d của tôi

• phiên bản ray tuyến tính
• hỗ trợ nhiều hotend (danh sách tại đây)
• một số mod máy in (dòng ender3pro/3v2 )
• v.v…

ApolloLander này chỉ hoạt động với hotend gốc và backplate gốc trên bánh xe. Orbiter 1.5 Orbiter 2.x Sherpa mini Sherpa micro Sprite Extruder SE Thiết lập Bowden (sử dụng backplate motor sau của orbiter 2 cho việc này)

Thiết kế cho Ender3, Ender3pro, Ender3v2 Đã có báo cáo hoạt động với Ender5 (có thể cần tinh chỉnh với x endstop) (có thể không hoạt động với ender3max hoặc Neo như hiện tại, nhưng đối với những máy in đó và tương tự, bạn có thể mua backplate ender3 sau hoặc cài đặt ray tuyến tính với mô hình patreon).

Đối với các hotend khác và/hoặc gắn trực tiếp ray tuyến tính, hãy tham gia Patreon của tôi.

Dễ in, không cần hỗ trợ in (tùy chọn hỗ trợ cây cho phần trên của lỗ thông gió quạt) Chỉ có 5 bộ phận (6 nếu bạn cần thăm dò bên), dễ lắp ráp.

Nếu mọi thứ không khớp, hãy kiểm tra đầu zip hoặc dây cáp vướng víu khi lắp ráp.

Tôi thường in ở lớp cao 0.2mm với đầu phun 0.4mm Có thể in hoàn toàn bằng PLA (nhưng bạn có thể dùng PETG hoặc bất kỳ loại nào khác), Tôi khuyên bạn nên dùng PETG cho các bộ phận ống dẫn để bền hơn, vì với PLA chúng có thể bị cong vênh từ từ (nhưng không bao giờ là thảm họa ngay lập tức). Đối với máy in kín, hãy sử dụng vật liệu tốt hơn PLA hoặc PETG vì nó sẽ bị cong vênh theo thời gian, thứ gì đó phù hợp hơn như ABS hoặc ASA.

Phần này cũng bao gồm giá đỡ bltouch/CRtouch. Đối với giá đỡ thăm dò, hãy thử mô hình cơ bản trước, nhưng nếu cần dịch chuyển theo chiều dọc một chút, có các phiên bản thay thế được bao gồm.

bltouch offset: X: -53.6 Y: -11.3

crtouch offset X: -51.6 Y: -12.5

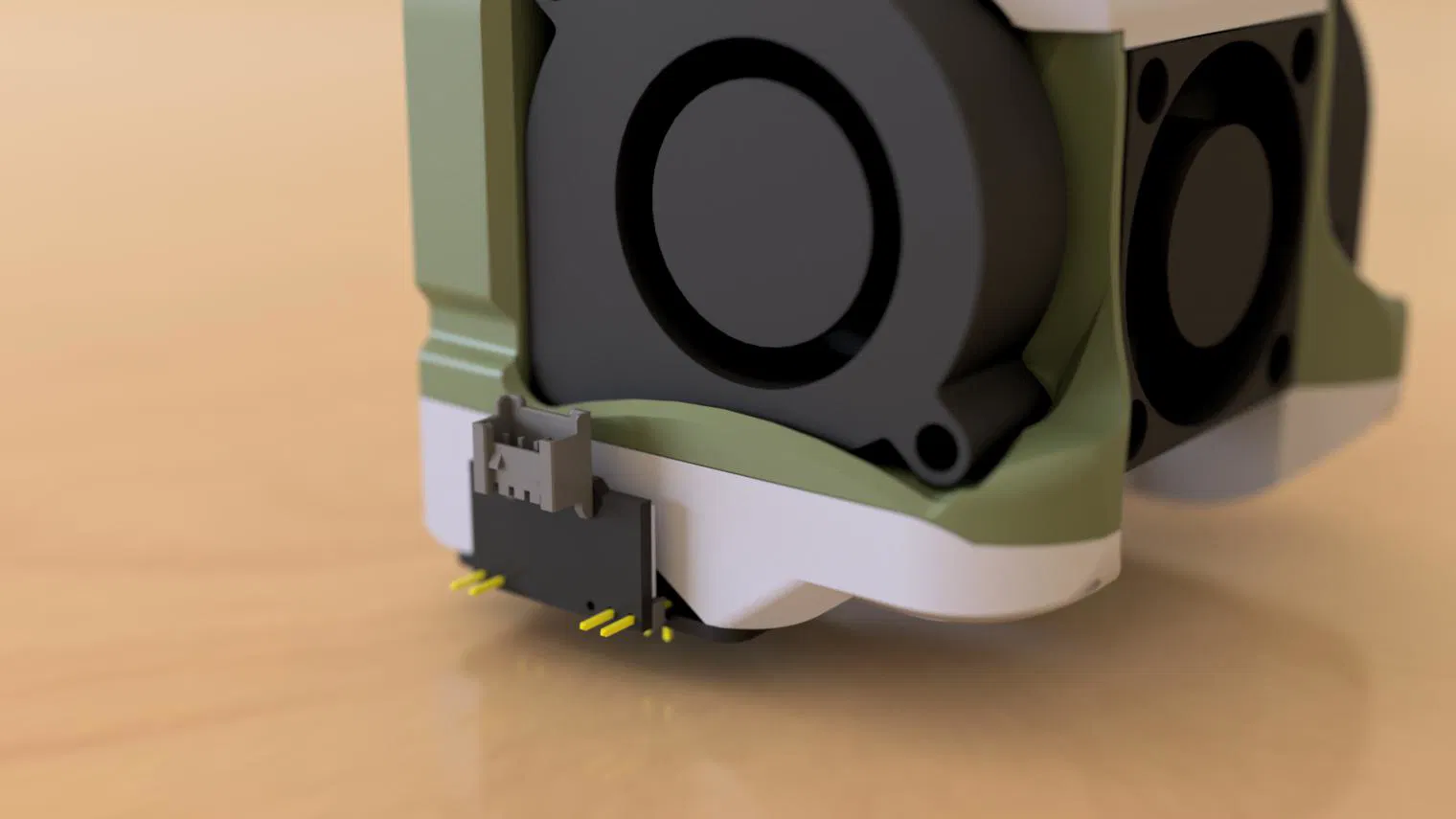

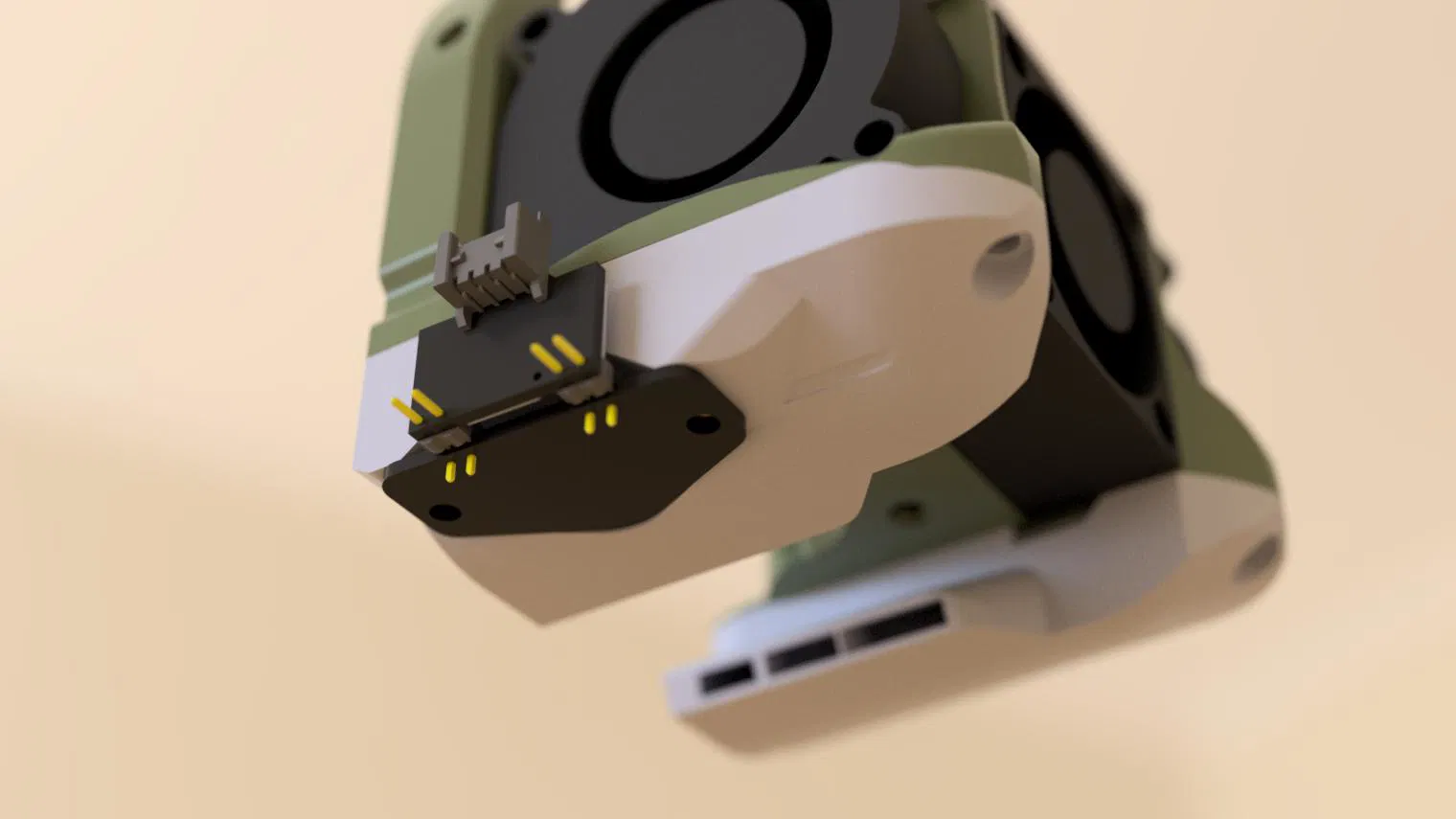

ApolloKlack (yêu cầu Klipper) theo Giấy phép GNU3, là một hệ thống thăm dò công tắc omron dựa trên klackender của Kevinakasam _(và xin gửi lời cảm ơn đến SiFire vì ý tưởng ApolloKlack ban đầu/chuyển thể từ KlackEnder)_ Không cần hỗ trợ in.

Nam châm trong thăm dò có thể được lắp trước hoặc sau Công tắc Omron. (dễ lắp nam châm trước hơn nếu cần lực để không làm hỏng công tắc). Yêu cầu sáu nam châm 6x3mm (tôi đã sử dụng thành công những cái này: Amazon), và một vít M3x20. Tệp STEP được bao gồm nếu bạn cần tinh chỉnh một chút. Ống dẫn bên phải của Apollo được thay thế bằng một ống dẫn đặc biệt cho việc này.

ApolloKlack Offset gần đúng: X: 29mm Y: 0mm

Các bước cài đặt:

1. Lắp đặt tất cả các ren nhiệt.
2. Cố định ống dẫn vào thân chính rồi để sang một bên.

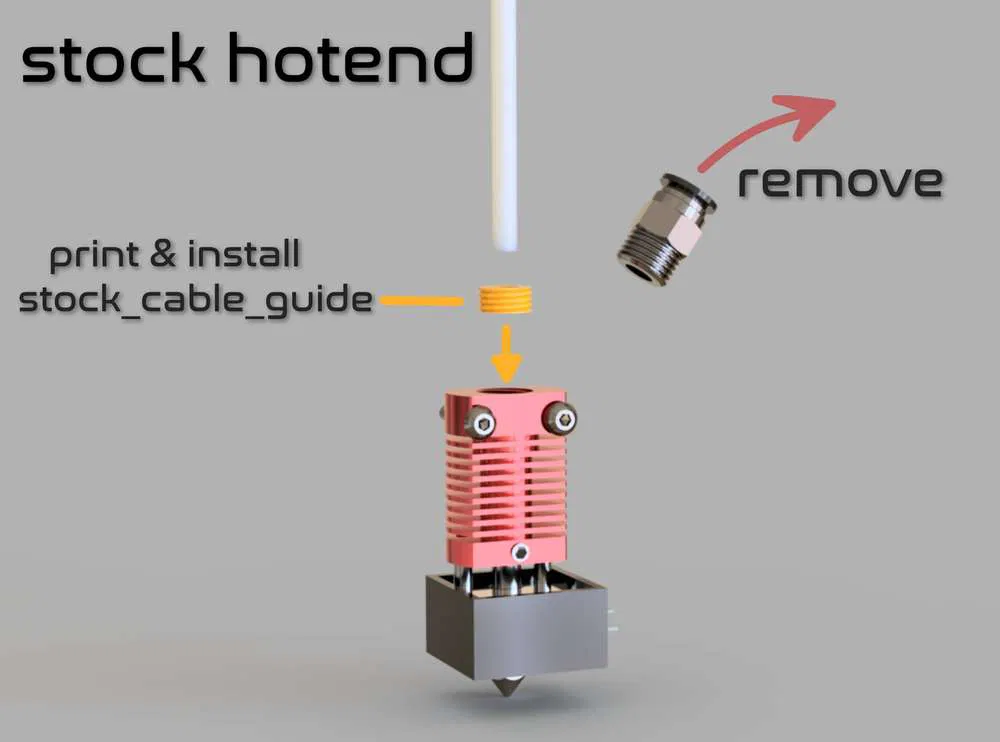

3. Tháo khớp nối khí nén khỏi hotend gốc, và vặn ống dẫn PTFE đã in.
4. Lắp backplate đã in vào backplate kim loại, hai ốc hotend (vặn chặt, không được rung lắc) và một ốc bên (ốc từ phía trước trên ender3/pro, và từ phía sau trên Ender3v2).
5. Bạn có thể lắp bộ chuyển đổi Bowden (hai ốc M3x6 và sử dụng khớp nối khí nén) hoặc Orbiter 2.0 (động cơ hướng về phía sau).
6. Cố định PTFE vào hotend, nếu chưa thực hiện.
7. Nếu sử dụng Orbiter, cắt ống PTFE khoảng 10mm phía trên đỉnh Apollo, đặt orbiter lên trên, và khoảng trống bạn thấy sẽ là độ dài bạn cần cắt, để Orbiter có thể đặt hoàn hảo lên trên, với chiều dài ống dẫn hoàn hảo. Sử dụng M3x8 để cố định Orbiter 2.0.
8. Quay lại thân chính, lắp và vặn quạt phía trước và quạt bên (chỉ ốc dưới), định tuyến tất cả dây về phía bên phải (nhưng cũng có thể làm ở bên trái), tốt nhất nên sử dụng đầu cắm JST-XH để bạn có thể dễ dàng lắp/tháo "khối quạt" này.
9. Bạn cũng có thể lắp và định tuyến dây cho thăm dò bên.
10. Lắp khối quạt một cách cẩn thận vào phần backplate/hotend, đảm bảo không có dây nào bị kẹp và nếu bạn sử dụng bất kỳ dây rút nào thì đầu dây rút không bị vướng.
11. Cố định bằng hai ốc M3x8 ở trên, vặn chặt (nếu bạn cần truy cập vào hotend, bạn sẽ phải tháo hai ốc này).
12. Cố định ốc trên cùng của quạt bên (quạt bên trái chia sẻ ốc nếu sử dụng thăm dò bên, tôi nghĩ nó dùng M3x20, nhưng có thể là M3x25), hai ốc quạt bên trên cùng này cũng sẽ cần được tháo ra để truy cập vào hotend.
13. Đặt offset thăm dò của bạn trong firmware máy in (rất khuyến khích dùng klipper).

Hình ảnh có chiều dài và vị trí ốc vít

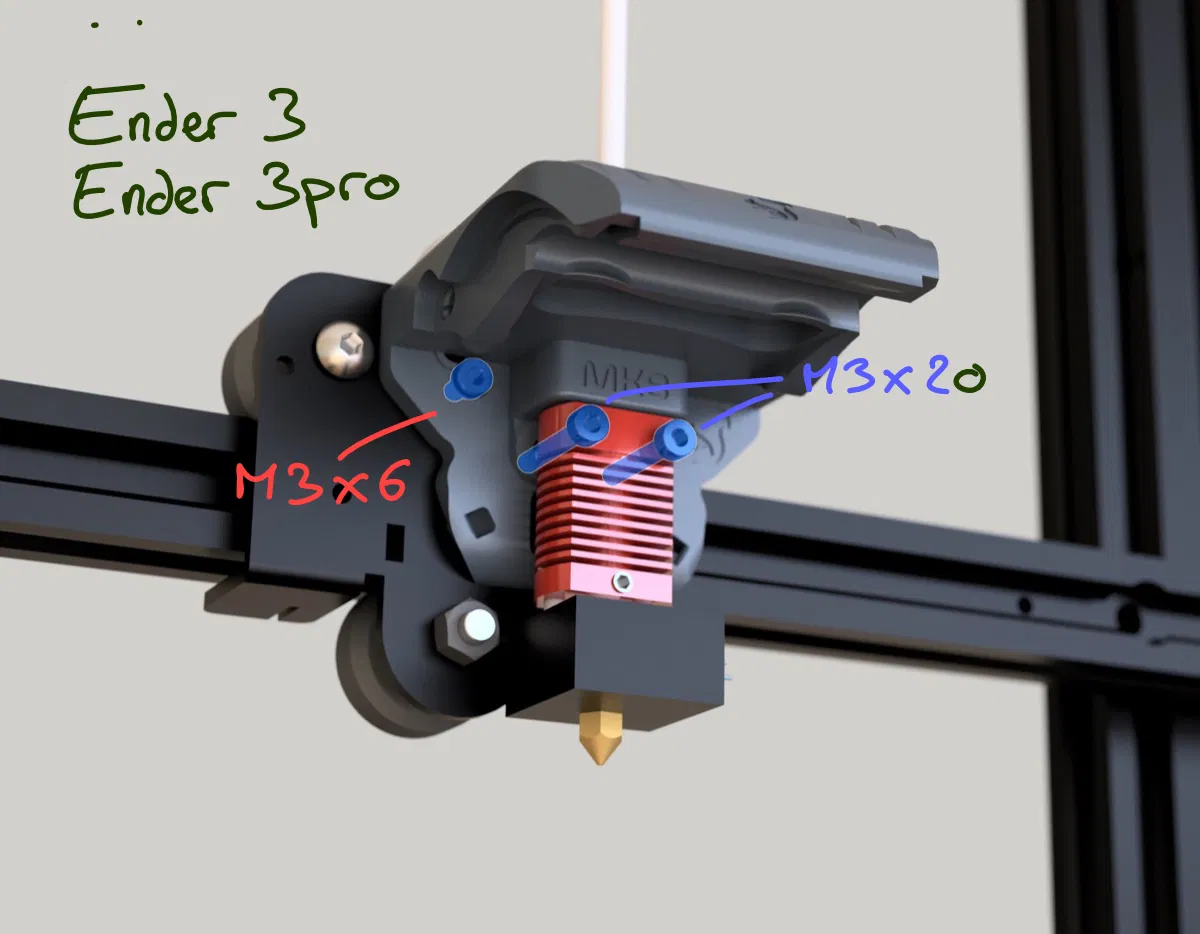

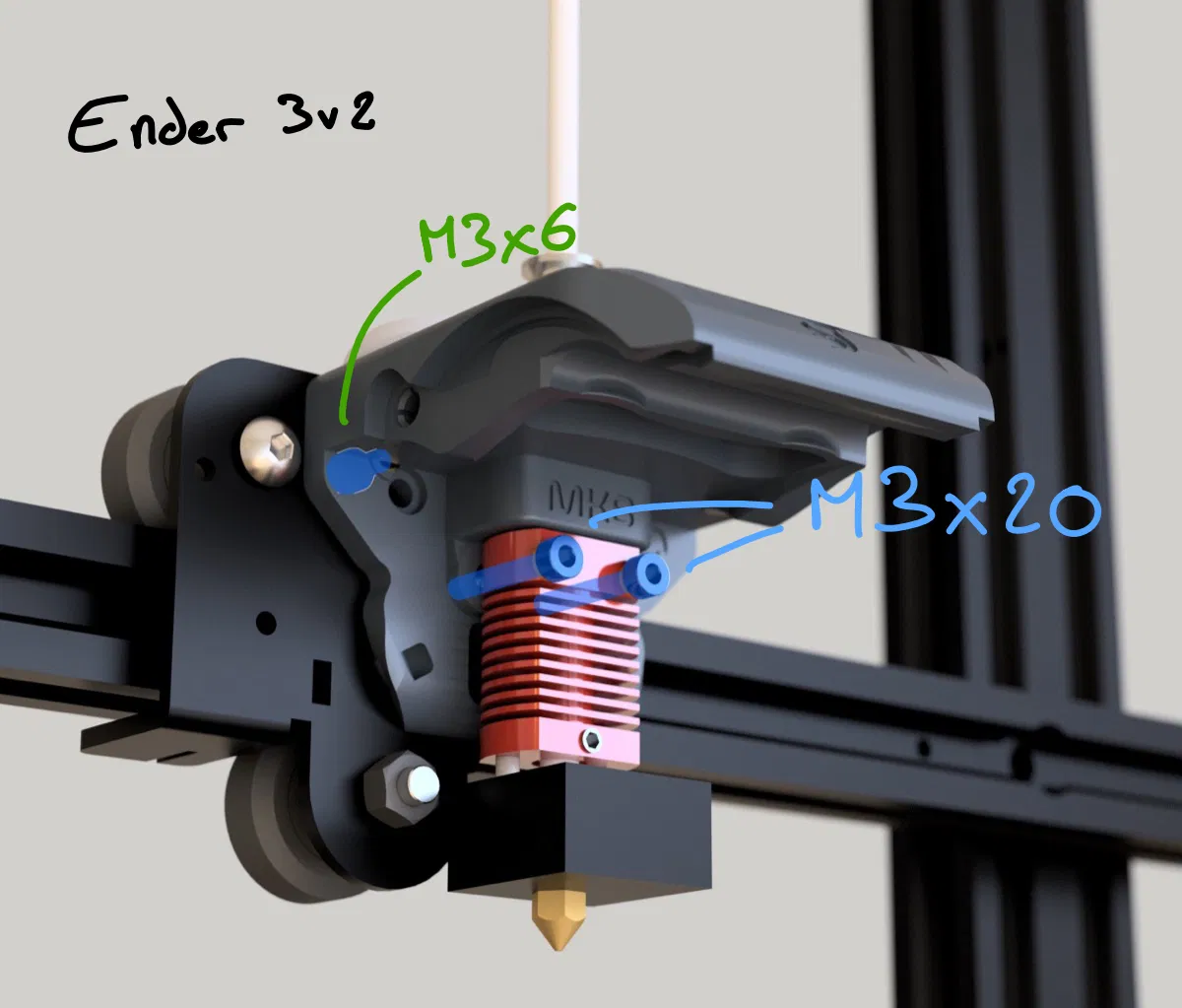

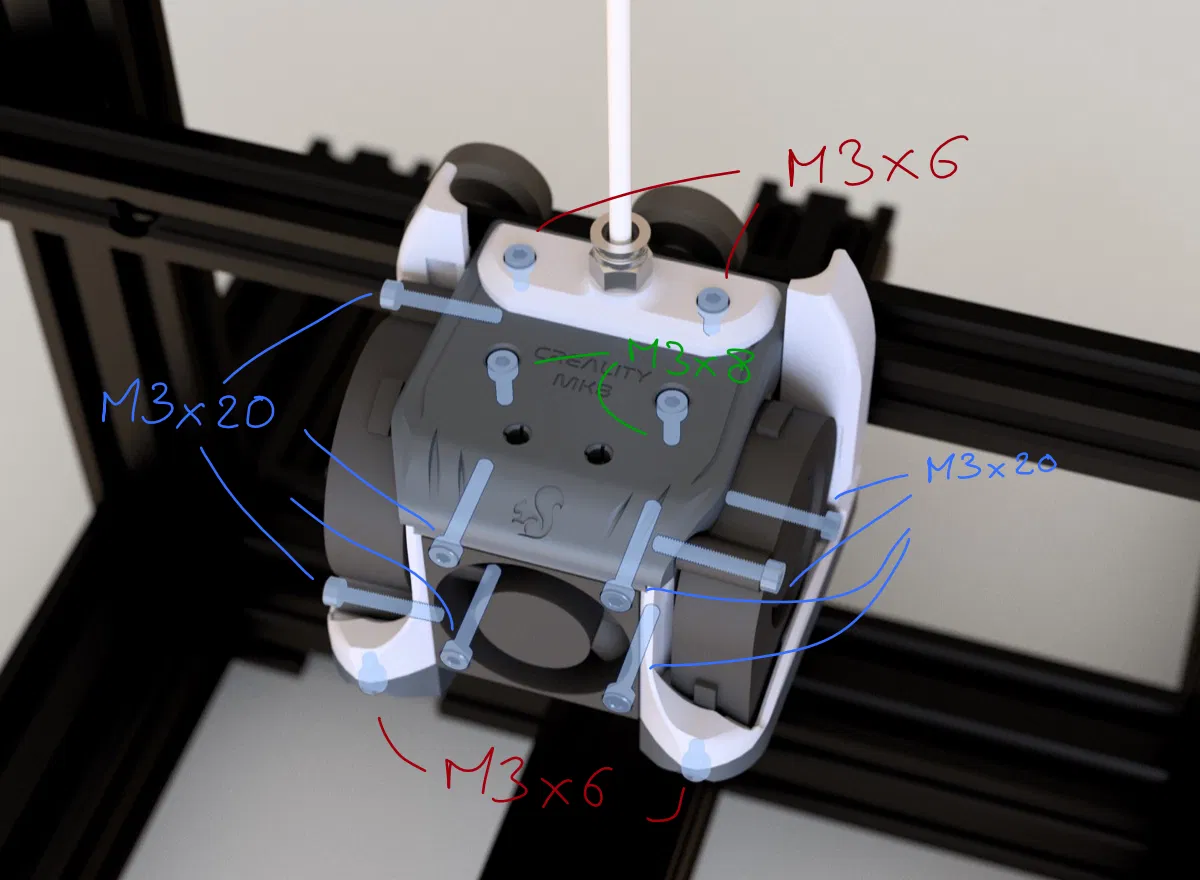

(4~8) M3x20 (0~4) M3x25 (tùy thuộc vào loại quạt trước) (4~6) M3x6 (tùy thuộc vào loại máy in và có sử dụng thăm dò bên hay không) (2~4) M3x8 (hai cái sẽ được sử dụng cho Orbiter) (2) M3x4 cho bltouch/Crtouch

Điều này sẽ yêu cầu 16~20 ren nhiệt tùy thuộc vào cấu hình (mọi nơi trừ ốc hotend, và ender3/pro nơi nó vặn vào backplate kim loại, ender3v2 cần một cái ở mặt sau của backplate đã in).

M3x4mm(L)x4.6mm(OD) hoặc M3x4mm(L)x5mm(OD) Link Amazon 1 Link Amazon 2 Aliexpress Ender3v2 cần một ren nhiệt ở mặt sau của backplate đã in (không có trên ender3 và 3pro) (xem bản render để có hình ảnh rõ ràng hơn).

Quạt trước có thể cần M3x25 thay vì M3x20 tùy thuộc vào quạt (một số có lỗ lõm cho phép dùng M3x20). Nó được thiết kế cho quạt 40x20mm, nhưng bạn cũng có thể lắp quạt 40x10mm + miếng đệm đi kèm.

Hai lỗ trước trên cùng dành cho ADXL345 thông thường.
