Chốt Bật Đa Dụng
Chốt bật cơ chế quá tâm, thay thế cho chốt bán sẵn của máy ảnh Fat Shot 617 hoặc dùng làm chốt bật cho hộp đa dụng. In bằng PETG, cần 4 vít M3 để lắp. Các bộ phận in liền khối, nằm nghiêng. Bộ phận "Hook" cần hỗ trợ.
Mô tả

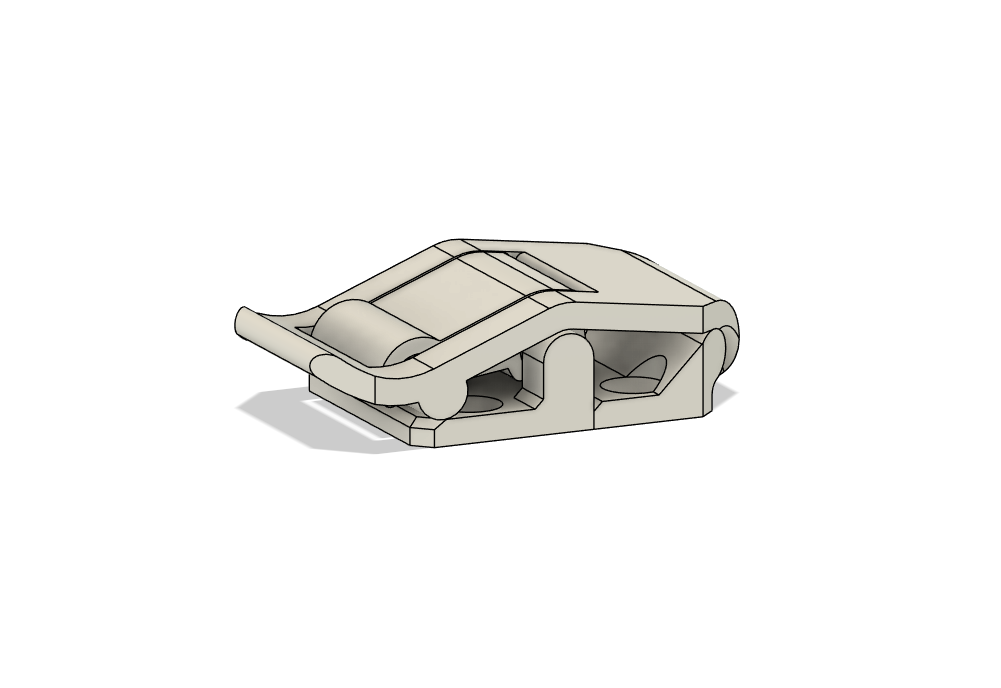

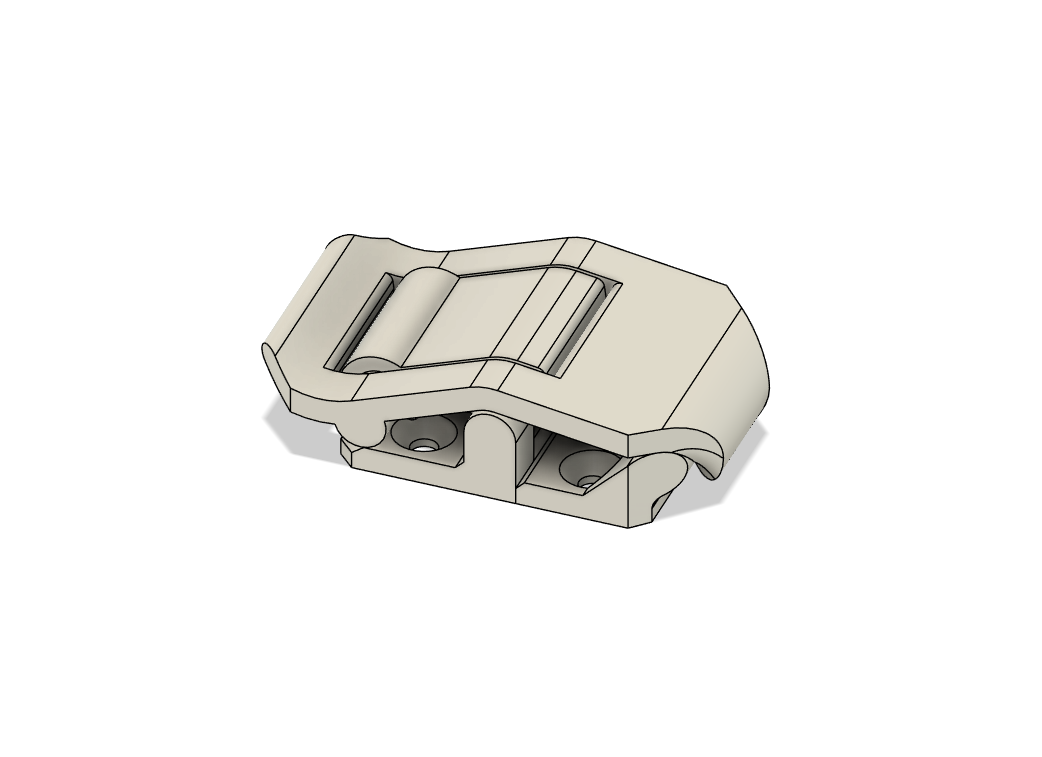

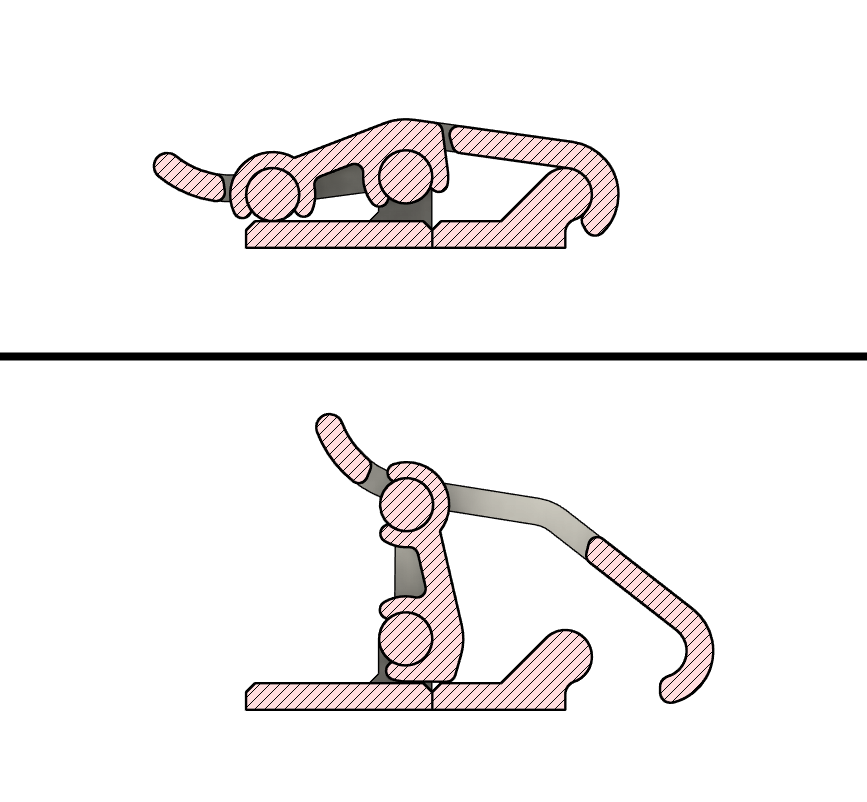

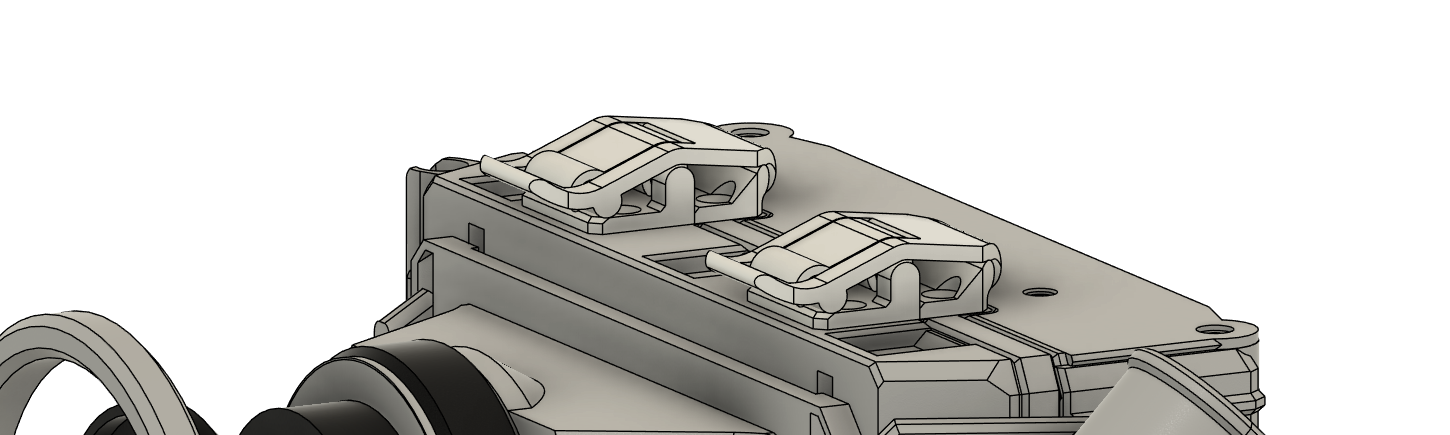

Chốt bật với cơ chế quá tâm, được làm đặc biệt để thay thế cho các chốt bán sẵn cho Fat Shot 617 - Máy ảnh phim panoramic dạng mô-đun khổ trung 6x17, nhưng cũng có thể được sử dụng làm chốt bật cho hộp đa dụng.
Mô hình được thiết kế để in bằng PETG và chưa thử nghiệm với các vật liệu khác.
In tất cả các bộ phận liền khối và đặt nằm nghiêng để có bề mặt tiếp xúc mịn. Bộ phận "Hook" cần có hỗ trợ (supports), các bộ phận khác có thể in mà không cần hỗ trợ.
Sử dụng 4 vít đầu chìm M3 để gắn chốt. Không cần thêm phần cứng nào khác.
Các lỗ lắp cách nhau 20 mm theo cả hai hướng.
