Vỏ Toolhead Carbon Elegoo Centauri Có Đèn LED

Đây là bản remixed của Prouting's Magnetic Skeletonized Centauri Carbon Toolhead, đặc biệt là phần cover phía trước có khoét lỗ để gắn đèn LED FYSETC 24V. Tôi cố tình làm cho nó hơi lỏng để bạn có thể dùng vật liệu dễ co ngót và không chuẩn như ABS hay ASA, nhưng bạn có thể dùng một ít keo siêu dính hoặc epoxy để cố định đèn LED.

Đèn LED FYSETC có kích thước tương tự như đèn Neopixels phổ biến dùng trong các bộ setup máy in 3D DIY, nên bạn có thể linh hoạt dùng các loại đèn LED có hình dáng tương tự, chỉ cần lưu ý về yêu cầu điện áp và xem có cần bộ chuyển đổi hay không.

Tôi cũng đã tải lên phiên bản cập nhật của tấm backplate skeletonized dạng nam châm với khoảng cách lỗ vít đã được điều chỉnh (lùi vào trong 1mm cho cả 3 lỗ), cái này đã khắc phục các vấn đề về khoảng cách lỗ vít ít nhất là trên máy Centauri Carbon của tôi.

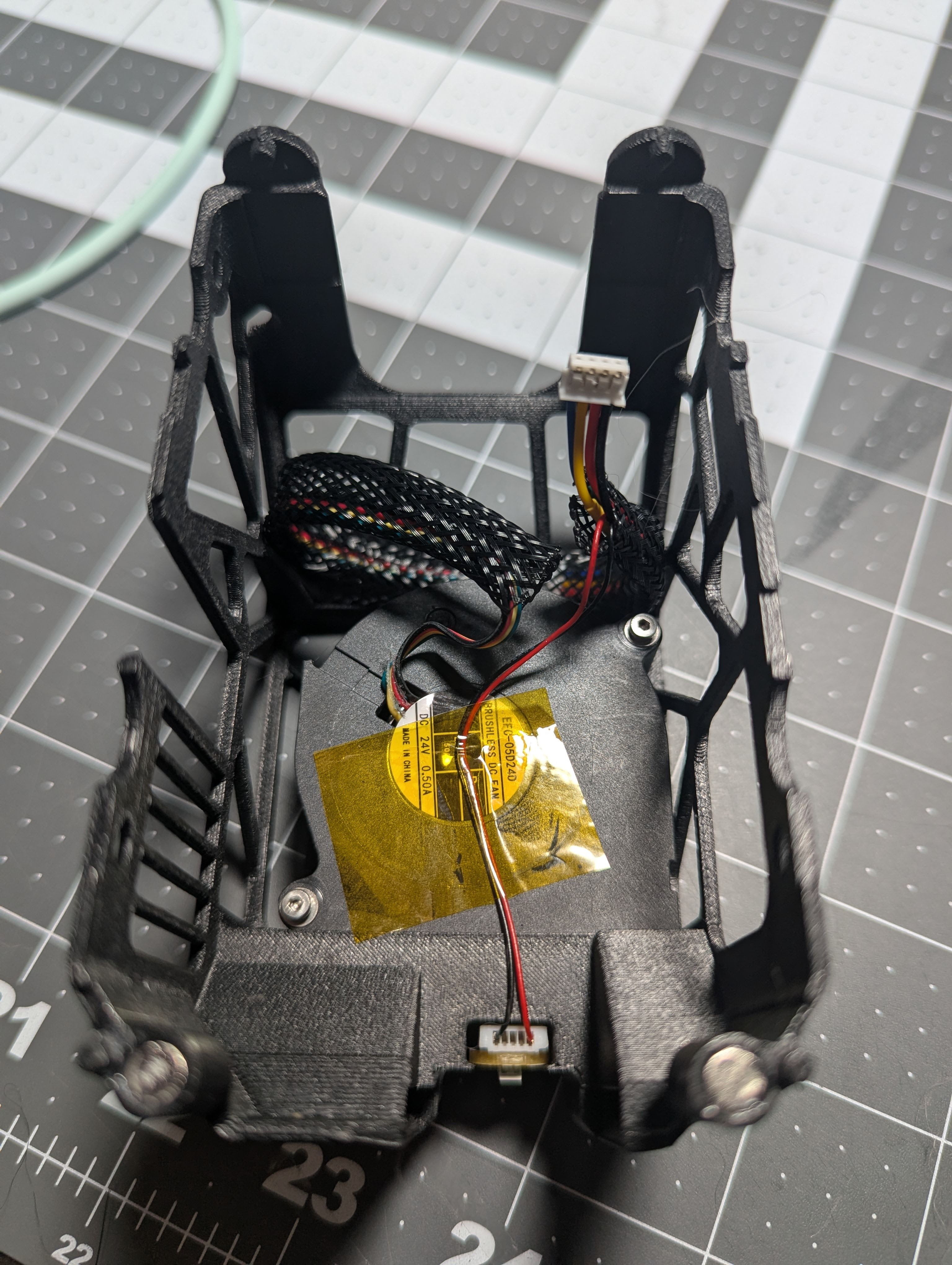

Để hoàn thành mod này, bạn cần nối dây dương/âm từ dây đèn LED với dây dương và âm trên quạt tản nhiệt của toolhead. Nói cách khác - nối dây đỏ với dây đỏ; dây đen với dây đen.

Có một vài cách để làm điều này - hoặc là nối trực tiếp vào dây của quạt (rẻ nhất và đơn giản nhất, không thể hoàn tác nhưng ít nhất quạt có thể thay thế nên không có vấn đề gì lớn), hoặc giống tôi, bạn tạo một adapter JST-ZH đực-cái 4 chân (mua bộ 4 chân M-F, chiều dài không quan trọng lắm vì bạn chỉ cần vài cm) để nối giữa quạt và toolhead rồi trích nguồn từ đó cho đèn LED. Thậm chí còn tốt hơn nếu bạn có bộ đầu nối và khuôn để tự bấm dây từ đầu.

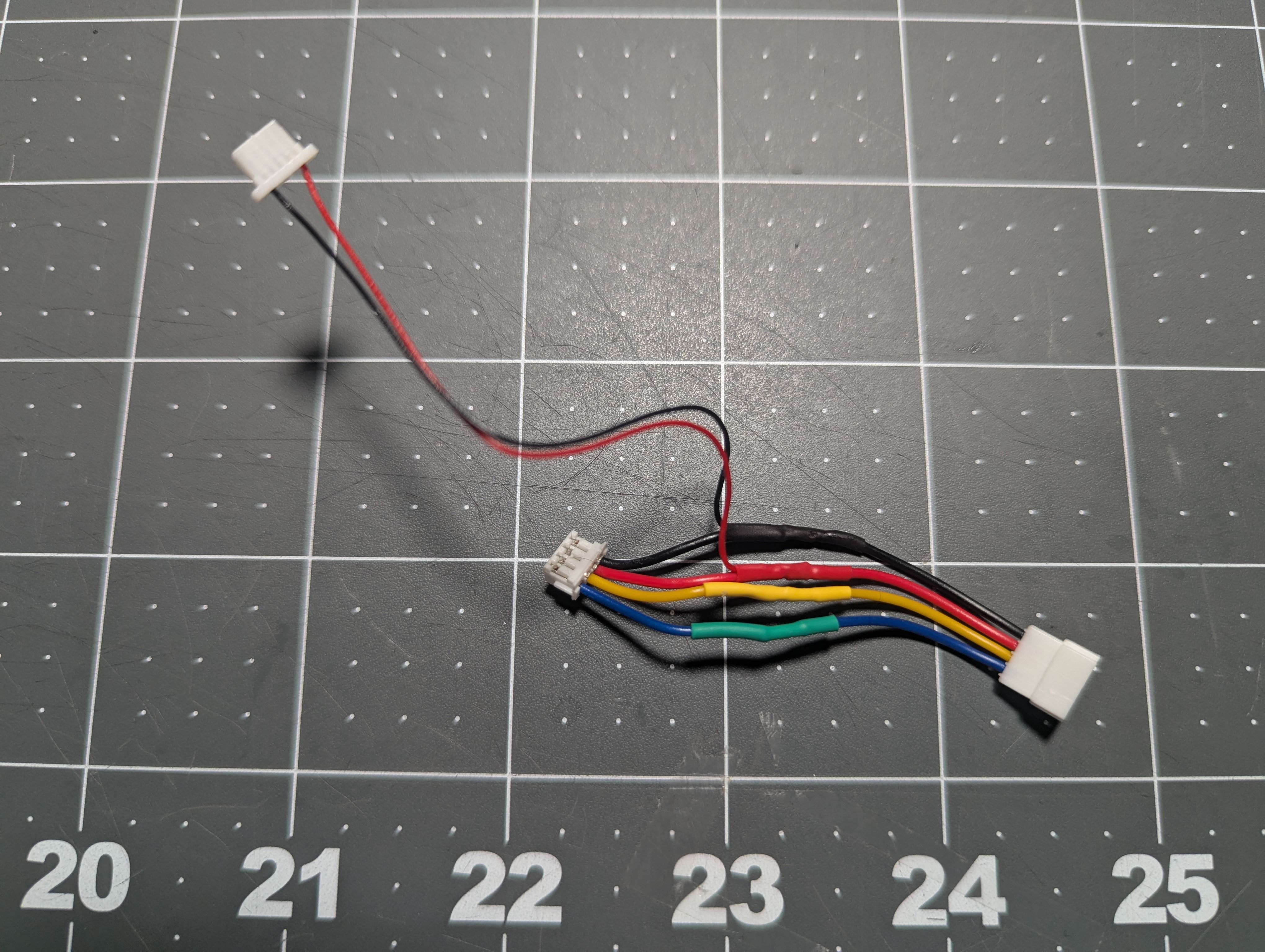

Adapter tôi làm dưới đây tôi chỉ trích dây dương và âm 24V cho đèn LED, còn dây đo tốc độ quạt (tach) và điều khiển quạt thì cho đi qua. Tôi đã chọn cách hàn và quấn gen co nhiệt cho bộ phận này. Một điều tôi nhận thấy với danh sách sản phẩm trên Aliexpress là thứ tự màu dây bị đảo ngược. Tôi đã cắm lại dây cho đúng thứ tự, nhưng nếu bạn tự tin mình sẽ không mắc sai lầm thì cũng không sao.

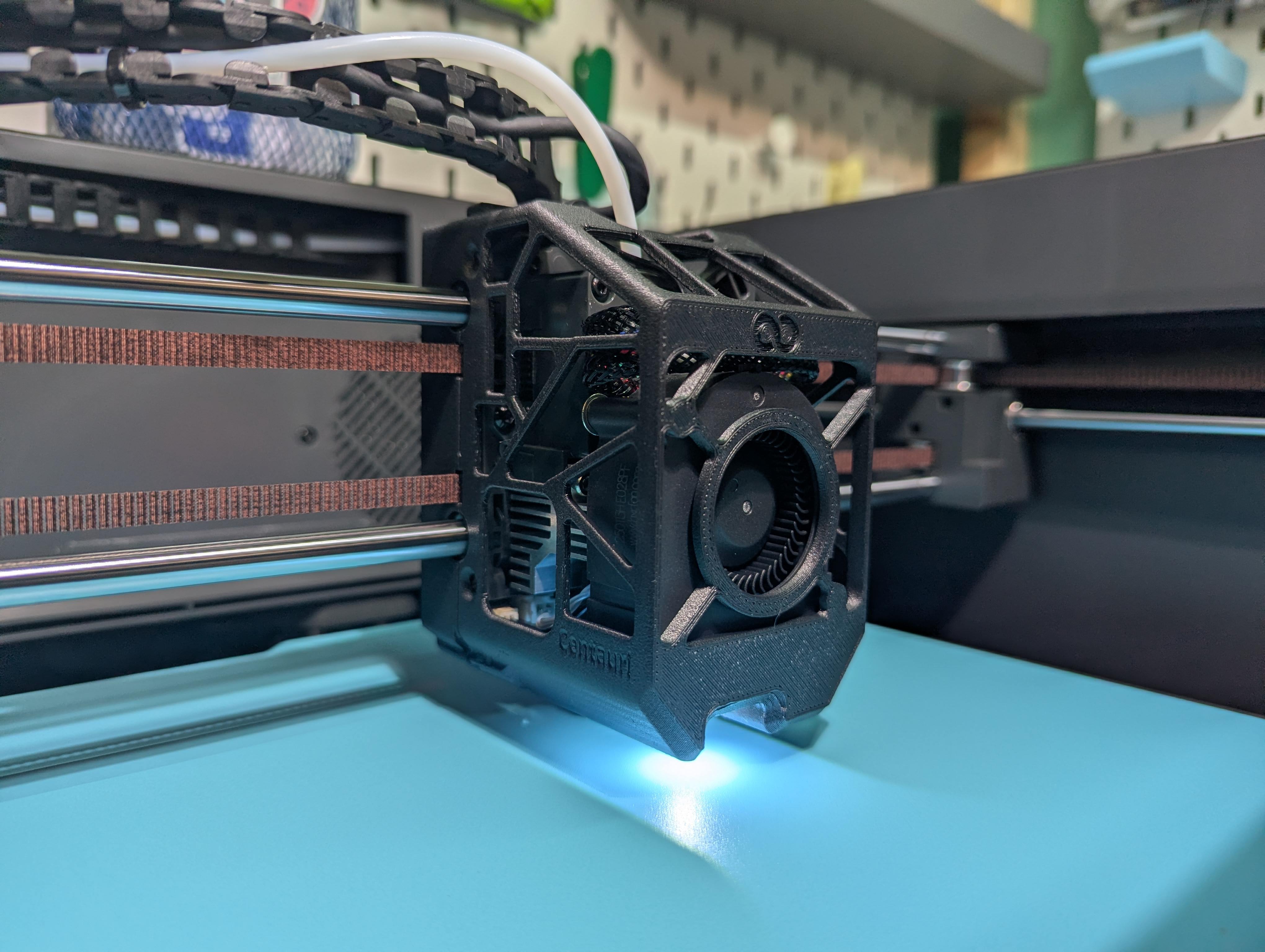

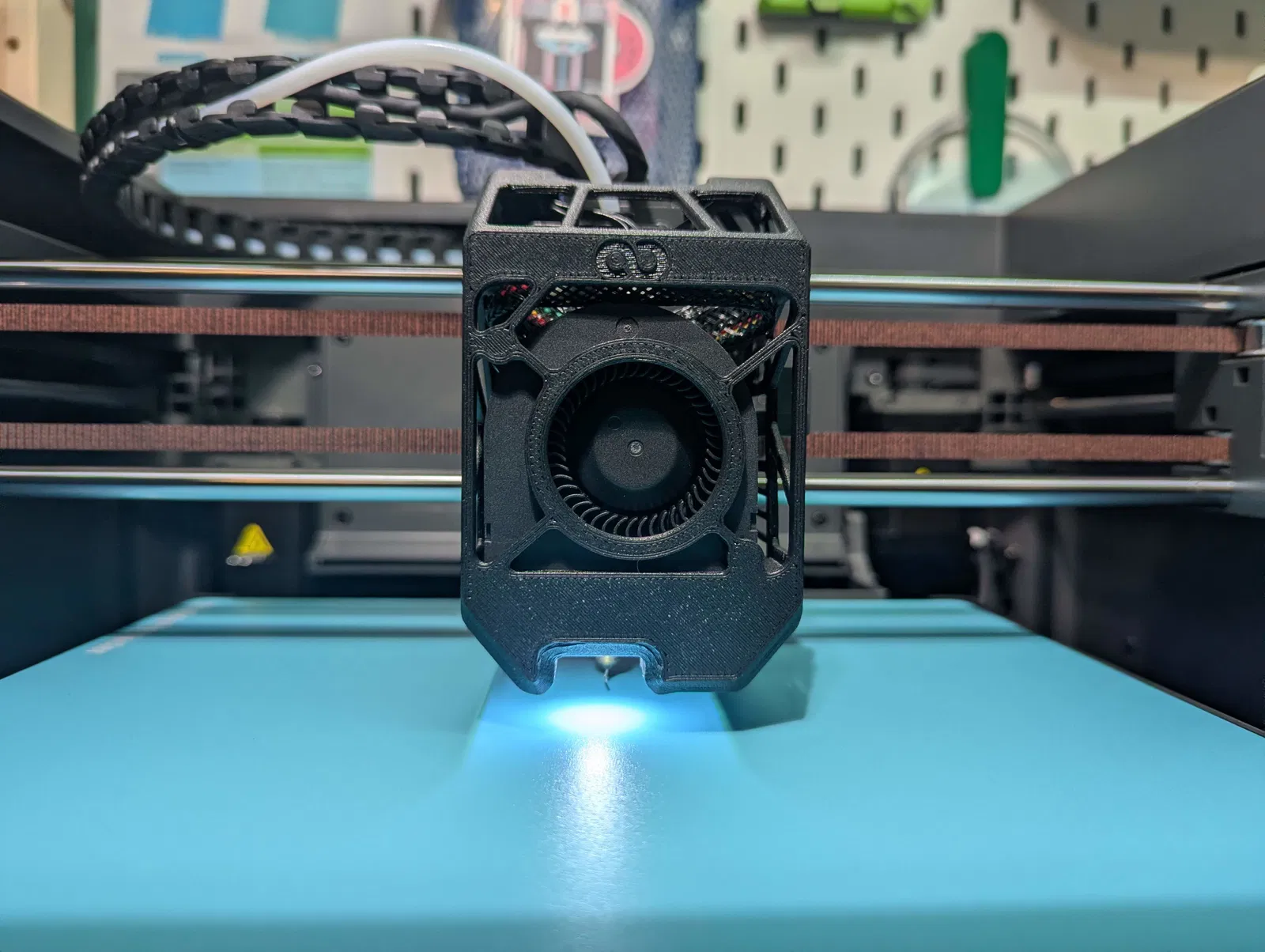

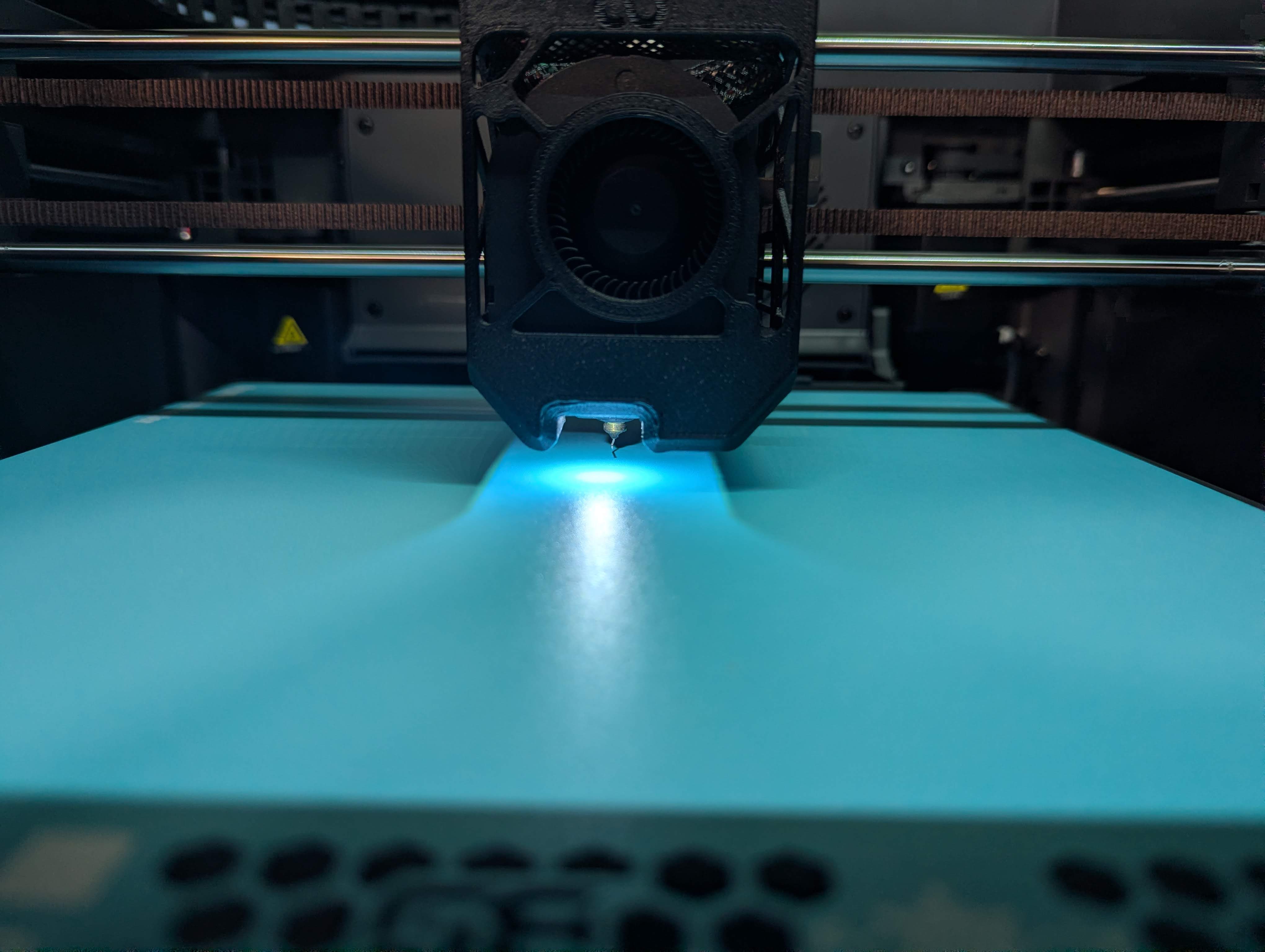

Sau đó bạn chỉ cần cắm mọi thứ lại với nhau và đèn LED sẽ sáng lên khi máy in khởi động.
