Gói Hiệu Chuẩn Lỗ – Kiểm Tra Lỗ Dọc / Ngang / Lơ Lửng (Tệp Fusion 360 Tham Số)

📌 Gói Hiệu Chuẩn Lỗ – Lỗ In Ra Là Vừa Vặn

Bộ hiệu chuẩn này bao gồm mọi bài kiểm tra bạn cần để hiểu cách thiết kế các lỗ có kích thước vừa vặn một cách ổn định khi in 3D, bất kể máy in, sợi nhựa hay phần mềm cắt lớp bạn sử dụng. Đây là những mẫu thử nghiệm chính xác đã được trình bày trong video YouTube của tôi, nơi tôi giải thích cách mỗi lỗ hoạt động tùy thuộc vào hướng in và cách thiết kế chúng đúng cách trong Fusion 360.

🎥 Video giải thích đầy đủ:

📁 Bao Gồm Những Gì

Các tệp STL cho tất cả các bài kiểm tra lỗ dọc, lỗ ngang và lỗ lơ lửng

Tệp Fusion 360 Tham số nơi bạn có thể điều chỉnh:

Đường kính thực của thanh / vít của bạn

Kích thước lỗ danh nghĩa

Đường kính đầu phun

Các giá trị dung sai

Hình dạng lỗ (tròn, giọt nước, lục giác, rãnh, v.v.)

Tất cả các mô hình tự động cập nhật thông qua Tham số Người dùng (FX) trong Fusion 360.

⚠ Lưu ý Quan Trọng Về Tệp Fusion 360

Tôi đang tích cực làm việc để cải thiện tệp Fusion tham số để nó có thể thích ứng một cách gọn gàng với mọi đường kính và kích thước đầu phun. Tuy nhiên, vẫn có thể có những trường hợp một số hình dạng không cập nhật hoàn hảo tùy thuộc vào sự kết hợp của các tham số.

Nếu có lỗi hoặc không thể tạo lại: — bạn vẫn có thể tạo lỗ thử nghiệm của mình theo cách thủ công — video YouTube giải thích đầy đủ cách thiết kế mọi lỗ từ đầu — đừng ngần ngại điều chỉnh trực tiếp các bản phác thảo nếu cần

Các bản cập nhật sẽ được tải lên ngay khi các cải tiến sẵn sàng.

🧱 1. Lỗ Trên Tường Dọc

Những lỗ này được in theo chiều ngang bên trong một bức tường dọc, thường gây ra biến dạng trên bề mặt trên do các phần nhô ra bên trong. Đó là lý do tại sao hình dạng lại rất quan trọng.

• Lỗ Tròn Tiêu Chuẩn

Có xu hướng bị xẹp nhẹ ở phía trên → độ chính xác kích thước kém.

• Lỗ Hình Giọt Nước

Loại bỏ phần nhô ra không được hỗ trợ và giữ đường kính chính xác hơn nhiều. Đây là lựa chọn tốt nhất cho độ chính xác kích thước.

• Lỗ Hình Lục Giác

Yêu cầu nhiều khoảng hở hơn nhưng giữ cực kỳ tốt nhờ sáu điểm tiếp xúc. Lý tưởng khi bạn cần một độ bám cơ học chặt chẽ hơn.

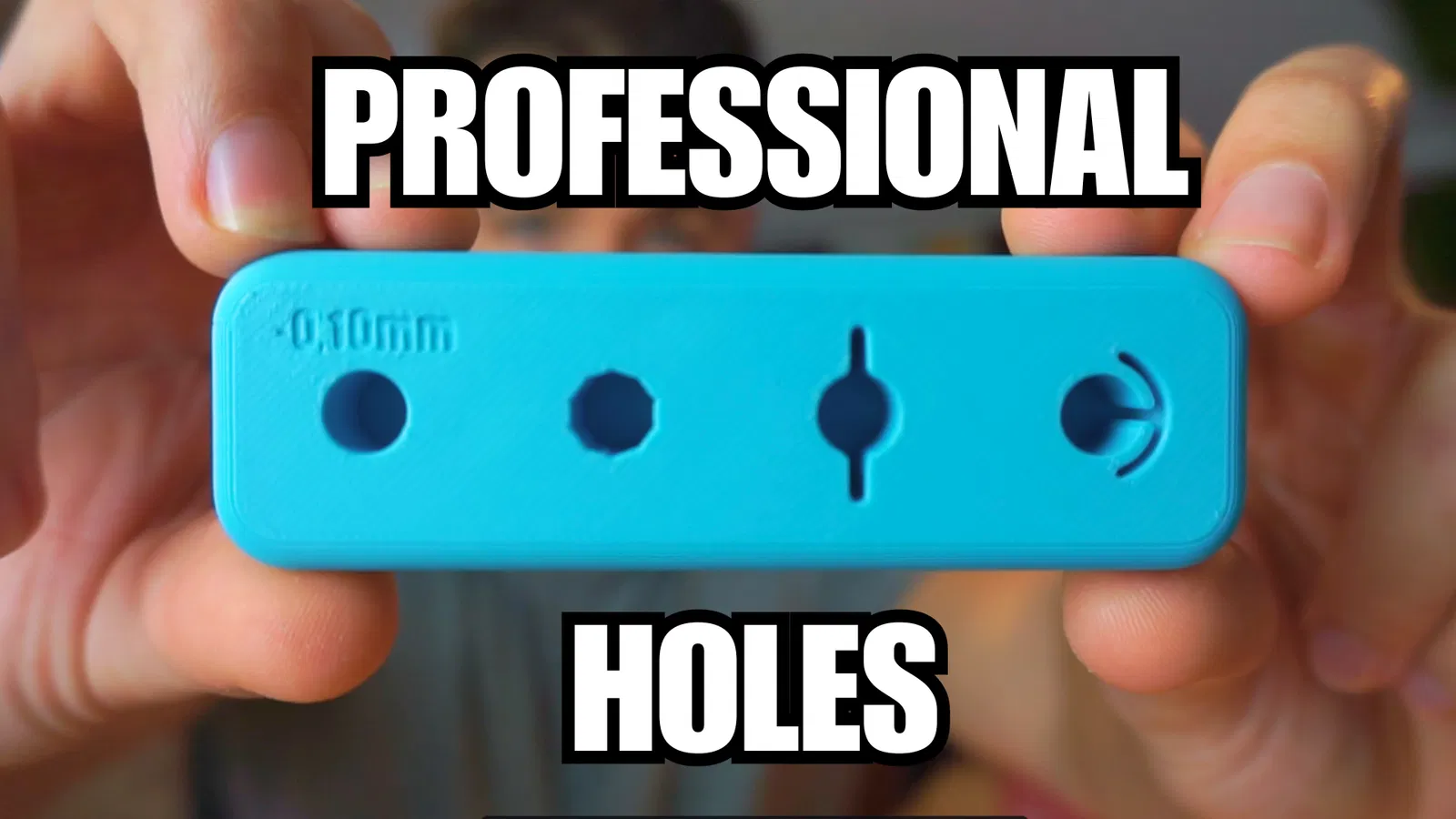

📌 2. Lỗ Trên Bề Mặt Ngang (Thanh Đưa Vào Từ Trên)

Những lỗ này dựa vào ma sát, vì thanh đi vào theo chiều dọc.

• Lỗ Tròn Có Dung Sai

Đơn giản, nhưng độ khít thay đổi theo thời gian. Ma sát bị mòn nhanh chóng.

• Lỗ Tròn Có Rãnh Dọc

Cho phép thành lỗ linh hoạt một chút → ổn định và lặp lại tốt hơn nhiều. Tuyệt vời cho các bộ phận được lắp ráp/tháo rời thường xuyên.

• Lỗ Đàn Hồi Hai Râu

Lựa chọn được kiểm soát và chuyên nghiệp nhất. Hai râu đàn hồi uốn cong đều và giữ chặt thanh mà không bị ma sát quá mức.

🪝 3. Lỗ Lơ Lửng Trên Bề Mặt

Những lỗ này được in trên khoảng không, nghĩa là các bộ phận hỗ trợ thường làm biến dạng hình dạng bên trong. Hai giải pháp sạch sẽ:

• Lớp Màng Chít 0,2 mm

Một lớp màng mỏng bịt kín lỗ trong quá trình in, tạo ra một cầu nối hoàn hảo. Chỉ cần loại bỏ nó bằng dụng cụ làm sạch sau đó. Hoạt động tốt nhất trên các bề mặt phẳng lớn.

• Hai Cầu Nối Vuông Góc

Lý tưởng cho các lỗ nhỏ, chẳng hạn như các điểm chuyển tiếp từ đầu vít sang thân vít. In sạch sẽ mà không cần hỗ trợ.

🧪 Cách Sử Dụng Các Bài Kiểm Tra Này

Đo chính xác đường kính thanh/vít của bạn.

Điều chỉnh các tham số trong tệp Fusion 360.

In tất cả các biến thể trên một đĩa để so sánh.

Xác định dung sai + hình dạng nào hoạt động tốt nhất cho máy in của bạn.

Áp dụng các giá trị đó vào thiết kế thực tế của bạn.

🖨 Đề Xuất In

Chiều cao lớp: 0,2 mm

Không cần hỗ trợ

Hoạt động với PLA, PETG hoặc bất kỳ sợi nhựa cứng nào

Tốc độ tiêu chuẩn đều ổn (độ chính xác phụ thuộc vào hình dạng, không phải tốc độ)

🙌 Tác Giả

Được thiết kế bởi Iker Líbano – KNINcustom Các hướng dẫn, chỉ dẫn và bài kiểm tra khác có sẵn trên kênh YouTube của tôi.
