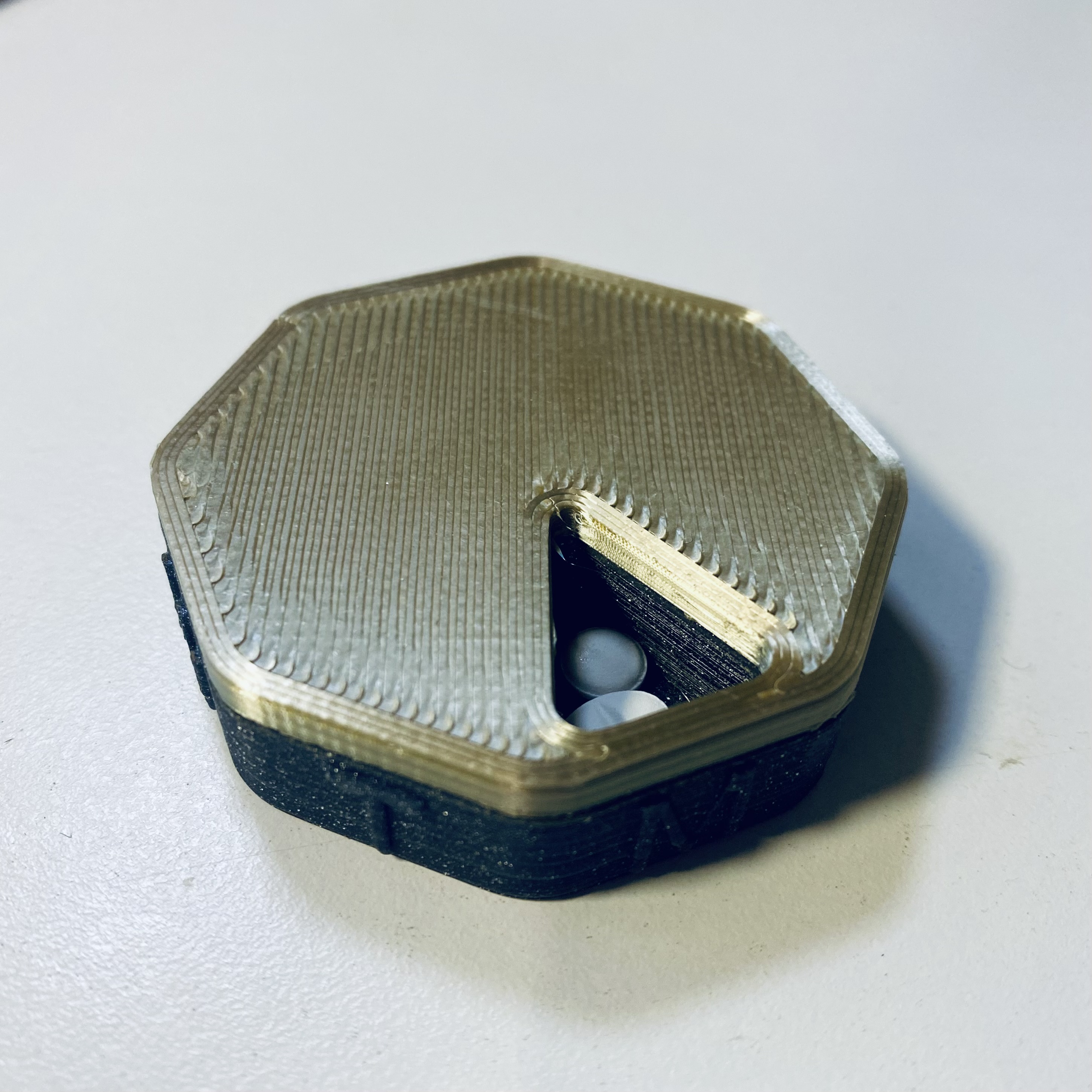

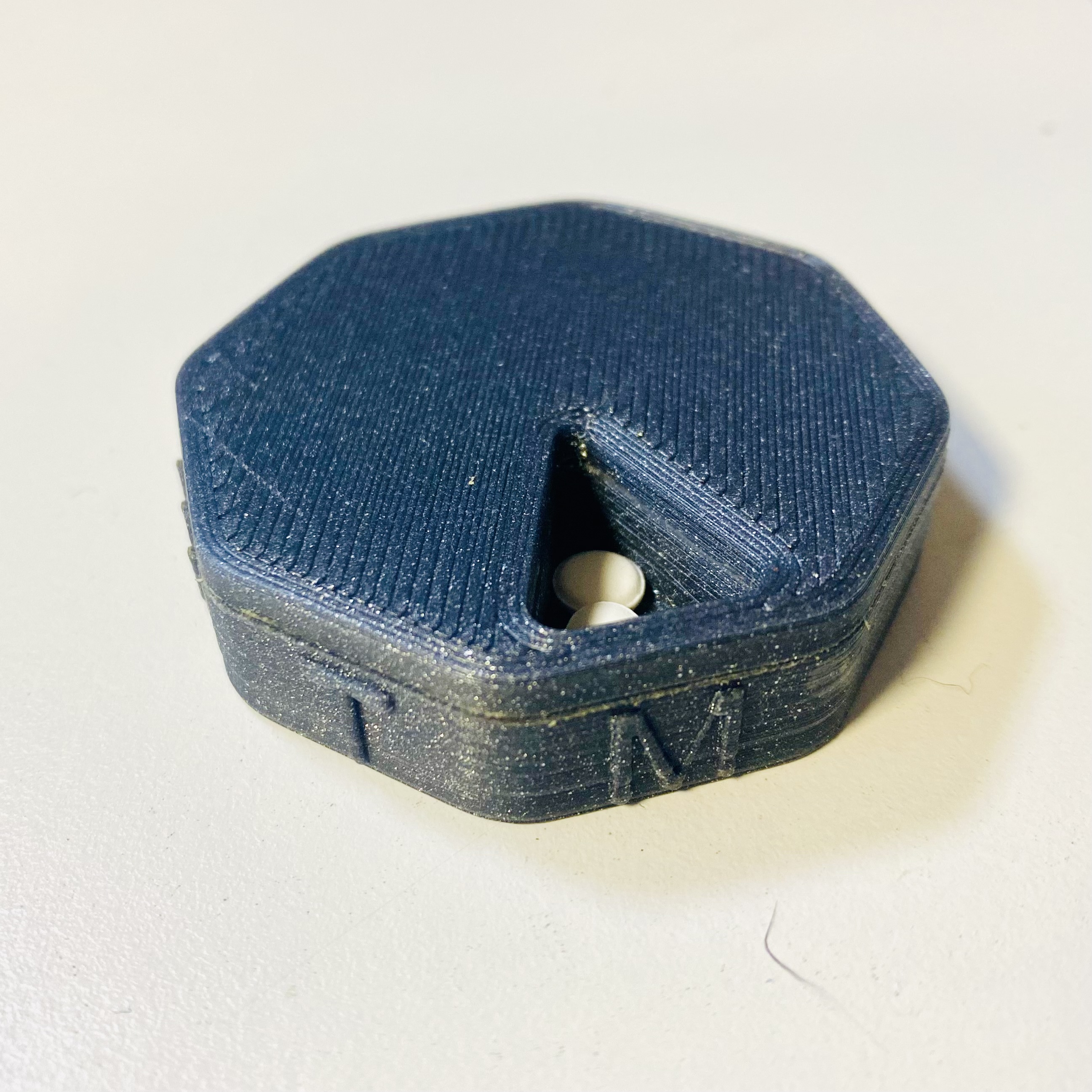

Hộp Chia Thuốc Nam Châm Xoay Xếp Chồng Hàng Tuần

Xem thiết kế cập nhật của tui nè

Trên đây có mấy cái hộp thuốc/hộp chia thuốc rồi, nhưng mà tui kiếm hoài hông có cái nào vừa với nhu cầu của tui hết á, toàn bị bự quá trời bự.

Tui cần một cái hộp nhỏ gọn để đựng vài viên thuốc bổ tí hon, nên mấy cái ngăn nhỏ xíu cũng được, nên tui mới thiết kế cái này.

Hơi lấy cảm hứng từ mấy cái hộp giống vầy nè, với cái này, mà hai cái đó vẫn còn bự.

Có mấy cái hộp khác xài nam châm để làm cơ chế, nhưng mà toàn đòi hỏi kích thước nam châm mà ở UK này kiếm không có dễ, nên tui xài nam châm tròn 3x2mm.

Bạn sẽ cần đâu đó từ 10 tới 16 viên nam châm, tùy bạn muốn cái nắp nó “rít” và chặt tới đâu. Càng nhiều nam châm thì xoay càng khó, nhưng mà cũng ít rủi ro bị rớt ra khi để trong túi.

Tui thì tui để 8 viên nam châm ở đế và 2 viên ở nắp, ở hai góc đối diện.

V2

Sau khi nhận phản hồi trên Reddit với mấy chỗ khác, tui quyết định chỉnh sửa thiết kế chút để nó có thể lắp ghép được. Có mấy bạn bày tỏ hứng thú muốn xài cái kiểu dáng này cho thuốc buổi sáng/buổi chiều/buổi tối.

Mấy cái STL V2- là để xếp chồng lên nhau á.

Bạn sẽ cần ít nhất một đế V2 và một nắp V2. Thêm bao nhiêu cái đĩa giữa V2 tùy thích.

Nhớ là mỗi cặp bề mặt sẽ cần cấu hình nam châm tương tự nhau nha. Nếu cái đĩa “dưới” có 8 viên nam châm, thì cái mặt dưới của cái đĩa “giữa” sẽ cần 2-4 viên.

Cái mặt trên của cái đĩa “giữa” sẽ cần thêm 8 viên nữa, rồi tới cái nắp hoặc cái đĩa “giữa” kế tiếp sẽ cần 2-4 viên nữa.

Đừng có nhét nam châm đầy hết chỗ trừ khi bạn muốn một cái cơ chế kêu rẹt rẹt mà xoay một tay hơi khó nha.

Mô hình 3D

Tui có kèm theo file F3D để bạn tha hồ chỉnh sửa. Cứ tự nhiên điều chỉnh các thông số người dùng có dấu sao nha. Nếu bạn sửa mấy cái không có sao, thì cái mô hình nó sẽ nhanh chóng biến thành “nghệ thuật hiện đại” đó.

In ấn

In với mặt phẳng úp xuống khay in.

Nhựa in: Loại nhựa cứng nào bạn thích cũng được. Cá nhân tui thì in bằng PLA.

Độ cao lớp in: 0.12mm để có độ phân giải tốt nhất cho mấy chữ nổi và giảm thiểu khả năng bị rủ xuống ở mấy chỗ bắc cầu. Bạn có thể in thấp hơn hoặc cao hơn. Không có luật lệ nào hết.

Dung sai: Mấy cái lỗ trong mô hình được thiết kế với dung sai 0.2mm. Nếu máy in của bạn lỡ bị kéo sợi hoặc chảy nhựa khi in đường viền của lỗ, cứ để nó chảy ra đi. Bạn có thể tận dụng nó để ép nam châm vô cho chắc.

Đầu phun: 0.6mm

Độ dày vách: 1.8mm trở lên.

Ruột: Không quá 15-20%

Support: Không cần. Nếu bạn thấy phải xài support, có nghĩa là bạn đang để nó bị lộn ngược đó.

Làm phẳng bề mặt (Ironing): Tùy chọn, nếu phần mềm cắt lớp của bạn hỗ trợ - nó sẽ làm cho mấy mặt tiếp xúc trượt với nhau mượt hơn. Còn không thì chà nhám.

Lắp ráp

Bạn sẽ cần ép nam châm vô mấy cái lỗ ở đế trước. Nhớ là phải canh đúng cực tính nha. Nếu bạn để sai cực một viên là coi như hỏng hết. Cách dễ nhất để đảm bảo chúng đều đúng chiều là cầm một chồng nam châm, rồi dùng nó để đẩy viên dưới cùng vô.

Sau khi xong viên đó, nhớ vẫn giữ chồng nam châm đúng chiều, rồi tiếp tục.

Để gắn nam châm vô nắp, chỉ cần đặt vài viên, để lỏng, lên trên hai góc đối diện của cái đế. Rồi đặt cái nắp vô, và ép vô cho vừa.

Có thể bạn sẽ cần nhỏ một giọt keo siêu dính nếu nam châm bị lỏng quá trong lỗ.

Chúc bạn vui vẻ nha!
