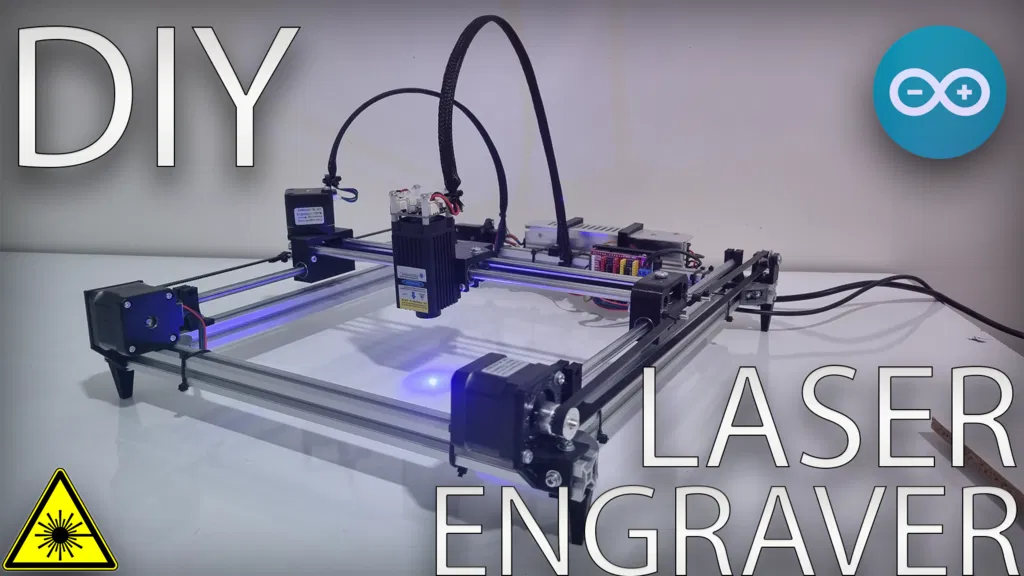

Máy khắc Laser
Đây là một máy khắc laser cơ bản, bạn có thể tùy chỉnh theo ý muốn. Video hướng dẫn lắp ráp và thử nghiệm có sẵn. Bao gồm danh sách chi tiết các bộ phận và ốc vít cần thiết, cùng các liên kết hữu ích.
1.8K
Lượt Xem
88
Lượt Thích
131
Lượt Tải
Cập Nhật Dec 21, 2025
Mô tả
Nội dung được dịch bằng AI

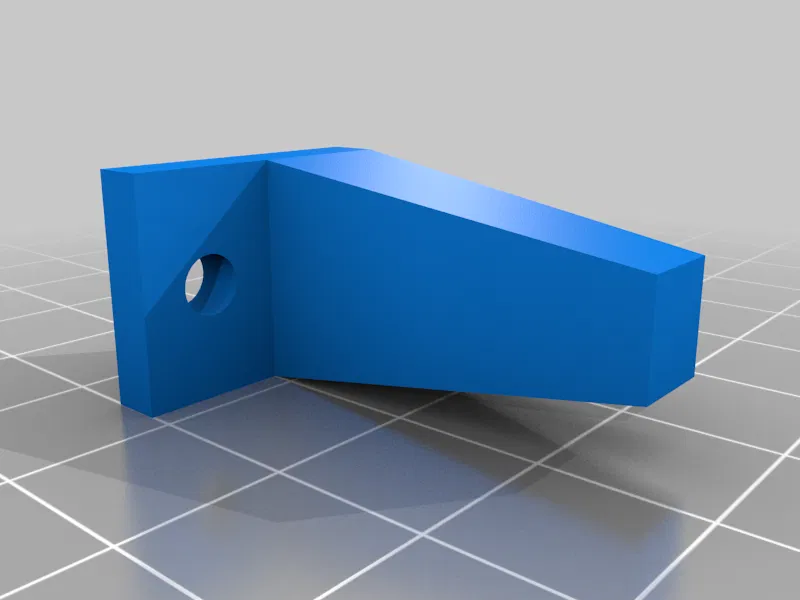

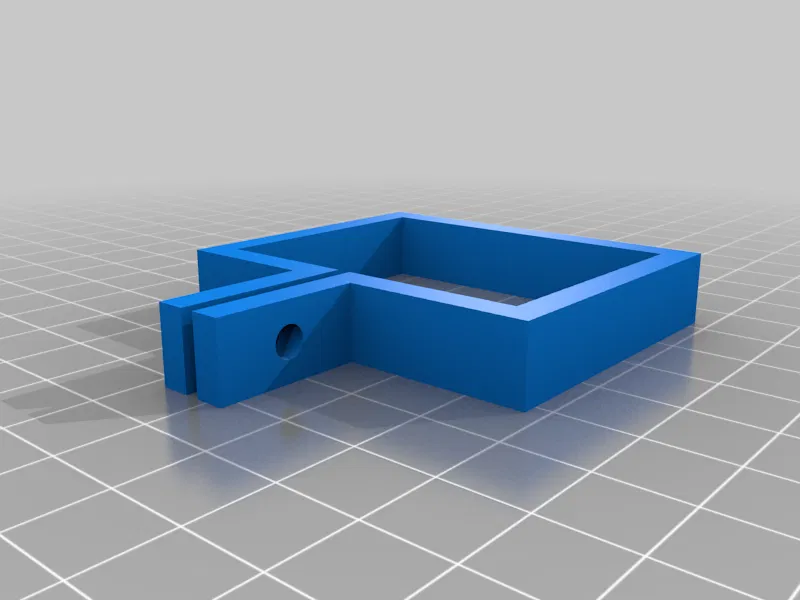

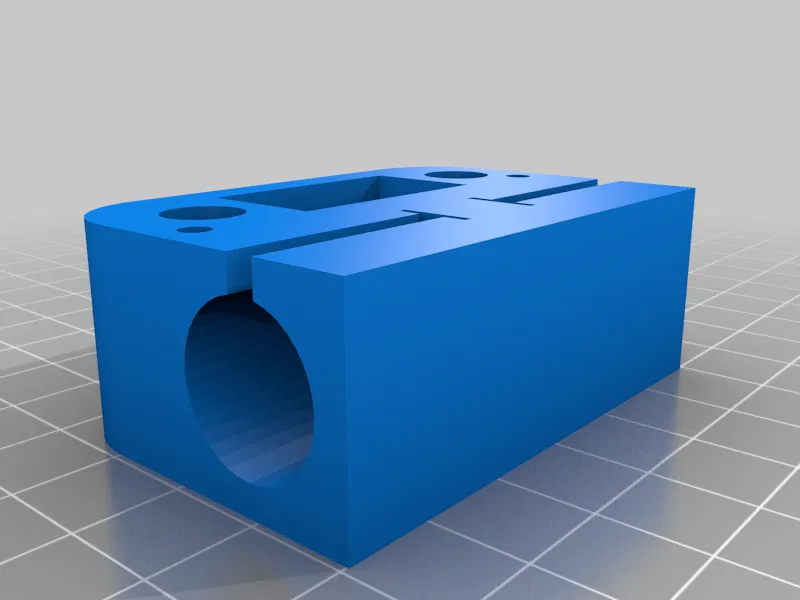

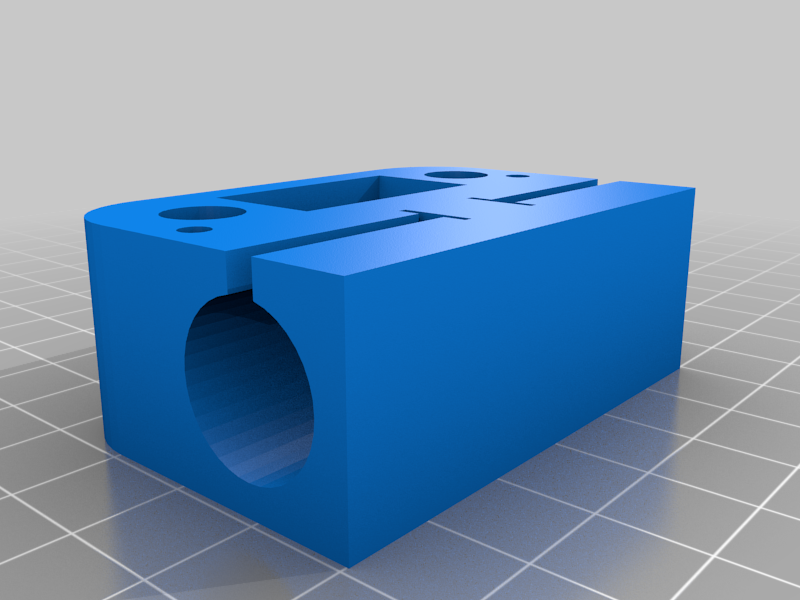

Đây là một máy khắc laser cơ bản. Bạn có thể tùy chỉnh nó nếu thiết kế không phù hợp với tiêu chuẩn của bạn. Tôi đã đính kèm các file SolidWorks.
Chúc mọi người thích nó nha :)
Cách lắp ráp & thử nghiệm: https://youtu.be/NyUJvcocJpA

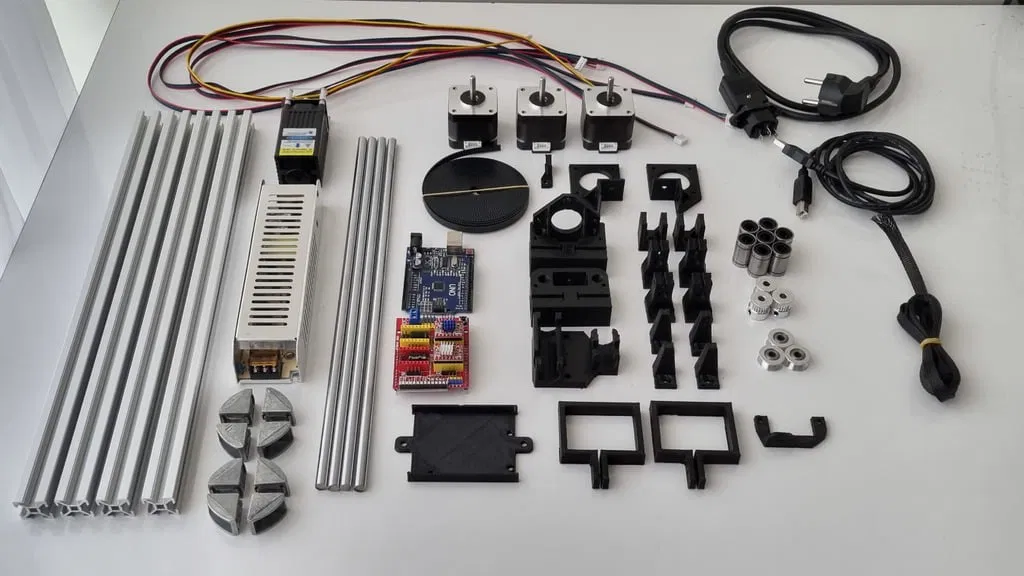

Danh sách các bộ phận:
- 4x thanh trơn 350mm, 8mm
- 4x thanh nhôm định hình 20x20mm, 390mm
- 8x bas kẹp góc 20mm x 20mm
- 7x bạc đạn tuyến tính 8mm
- 3x động cơ bước nema17 17hs4401
- 3x puly răng 20 răng
- 3x puly dẫn hướng
- 1x arduino uno
- 1x arduino uno CNC shield
- 2x a4988 stepper driver
- 1x dây đai thời gian 3Mt 6mm
- 1x bộ nguồn 12Volt 10 Amp
- 1x dây nguồn 220Volt
- 1x ổ cắm điện cho 220volts (đực + cái)

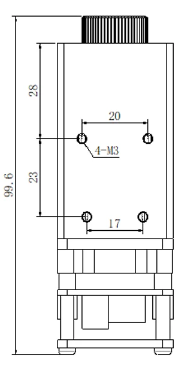

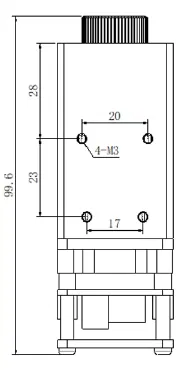

- 1x mô-đun laser 4W (công suất quang học là 4watt)
- Dây rút, ống luồn dây
Danh sách ốc vít: (lấy dư một chút mỗi loại cho chắc ăn nha :D )
- m5 3x20mm
- m4 18x10mm
- m4 2x20mm
- m3 32x10mm
- m3 5x40mm
- m3 2x15mm
- m3 3x25mm
- m4 18x T-nut: https://www.thingiverse.com/thing:951730
- m3 17x T-nut: https://www.thingiverse.com/thing:3050607/files
-
- đai ốc m3, m4 + Vòng đệm
