Máy Tạo Nhãn Nam Châm Hộp Công Cụ Theo Thông Số (Font US General của Harbor Freight)

CẬP NHẬT 2025-11-25 v14: BETA TEST Thay đổi lớn về tính toán số học để đảm bảo nam châm không bao giờ cắt vào chữ. Vui lòng kiểm tra cẩn thận, báo cáo lỗi. Hiện tại tôi vẫn để phiên bản v12 sẵn có.

Giới thiệu

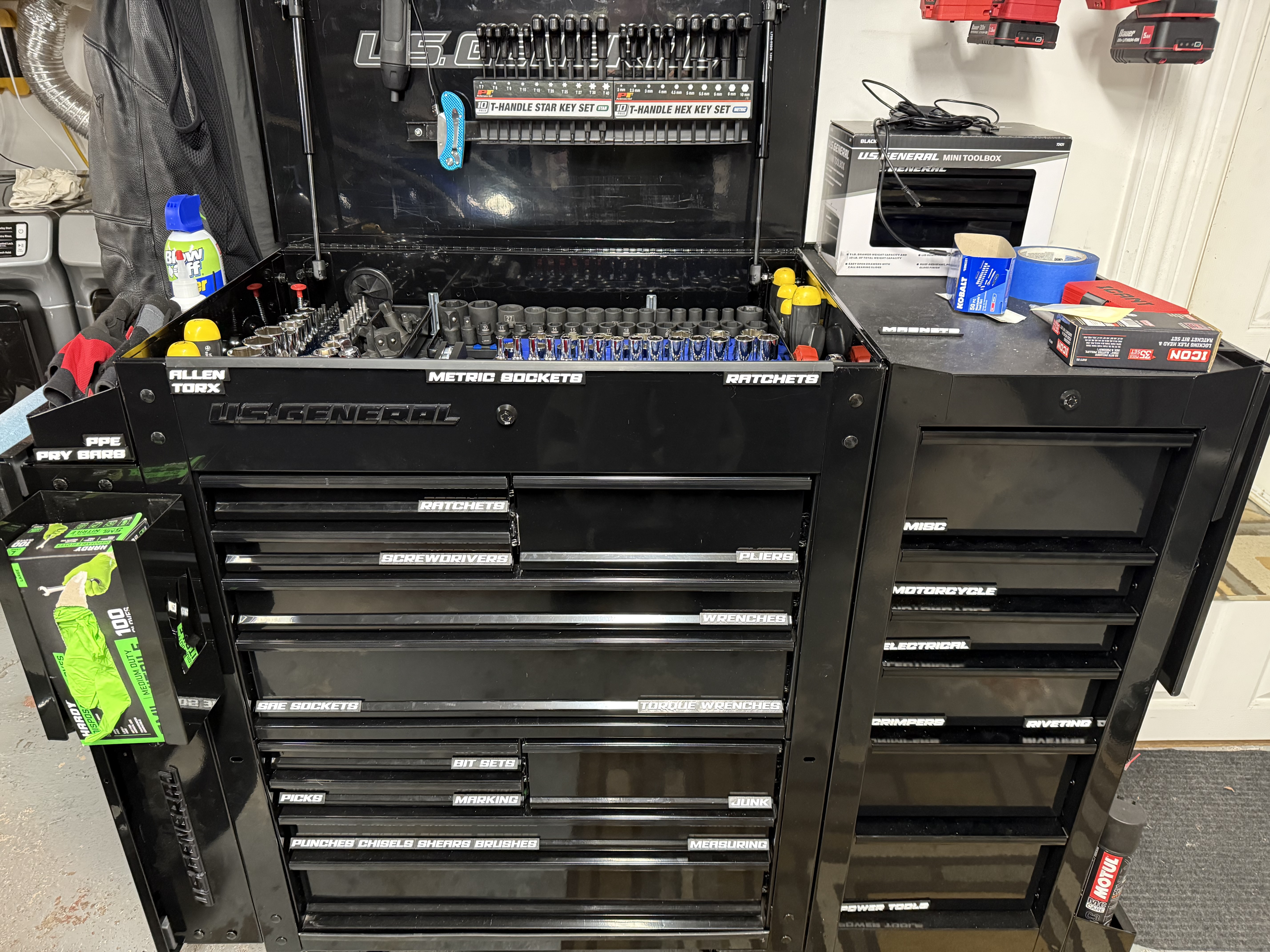

Đây là công cụ tạo nhãn nam châm mà tôi dùng để làm nhãn cho các tủ đồ nghề/xe đẩy đồ nghề Harbor Freight US General của mình.

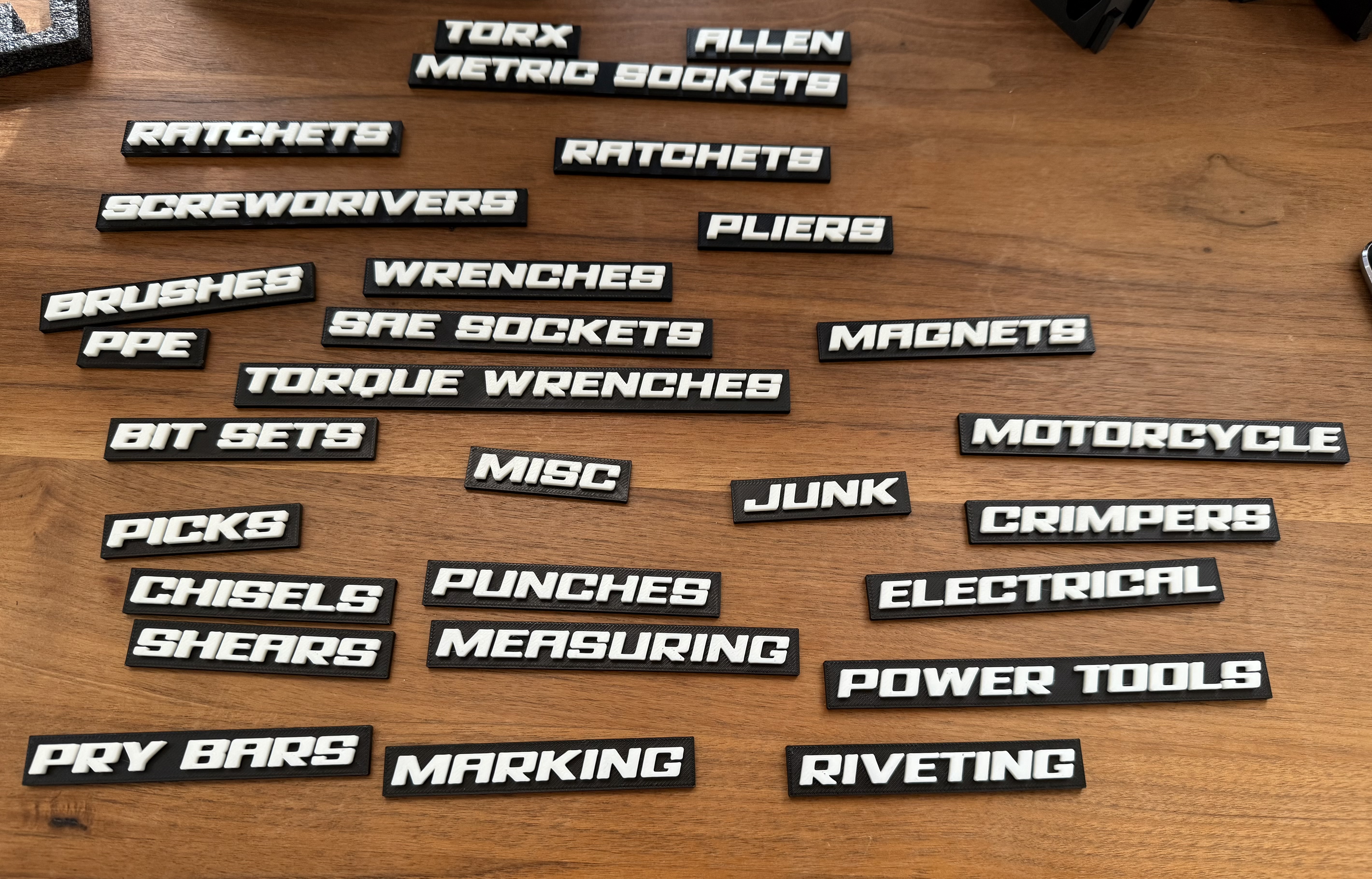

You có thể dễ dàng tạo một loạt nhãn tùy chỉnh cho xe đẩy và tủ đồ nghề.

Công cụ tạo nhãn được viết bằng OpenSCAD. Dự án .3MF đi kèm chứa rất nhiều nhãn bạn có thể sử dụng riêng, nhưng ý định của tôi là bạn sẽ dùng cái này để tự tạo nhãn của riêng mình.

Dự án .3MF đi kèm chỉ là một mẫu nhãn. Bạn có thể sử dụng chúng riêng, nhưng ý định của tôi là bạn sẽ dùng công cụ tạo nhãn này để tự tạo nhãn của riêng mình.

Chúng tôi in các nhãn này với mặt nam châm úp xuống khay in. Lượng bridging nhỏ cần thiết có nghĩa là sẽ không cần hỗ trợ. Bằng cách điều chỉnh các tham số, bạn có thể thay đổi kích thước nam châm, độ sâu nhãn, khoảng hở lắp nam châm (để bạn có thể ép vừa và bỏ qua keo).

Khác biệt khi Remixed

Ban đầu được viết bởi Josh, người đã tạo ra một nhãn duy nhất. Đây là bản viết lại hoàn toàn mã này để hỗ trợ tạo hàng loạt, tùy chỉnh, thanh chắn và in nhiều bộ phận và nhiều khay. Mã của anh ấy là nguồn cảm hứng cho mã này.

Cách sử dụng

1. Tải xuống tệp .SCAD.
2. Tải xuống/cài đặt phông chữ mong muốn _(xem Lấy phông chữ bên dưới).
3. Cài đặt OpenSCAD bản snapshot phát triển. Bản phát hành chính thức cuối cùng là từ năm 2021 nhưng nó đang được bảo trì tích cực và chúng tôi sử dụng các tính năng không có trong bản phát hành chính thức. _Gợi ý: nếu bạn đang dùng MacOS gần đây, bạn có thể cần xóa cờ cách ly khỏi tệp đã tải xuống trước khi nó có thể chạy._
4. Vào OpenSCAD > Preferences > Features và bật lazy-union và text-metrics.
5. Vào OpenSCAD > Preferences > Advanced và đặt backend render 3D thành Manifold.
6. Sử dụng cửa sổ tùy chỉnh OpenSCAD hoặc chỉnh sửa mã nguồn để đặt các nhãn bạn muốn in. Nhãn được phân tách bằng ký tự “|”.
7. Nếu sử dụng phông chữ khác, hãy đặt tên phông chữ trong OpenSCAD.
8. Thực hiện render xem trước (F5), nếu trông ổn, hãy thực hiện render đầy đủ chậm hơn (F6), sau đó Xuất đầu ra dưới dạng tệp .3MF.

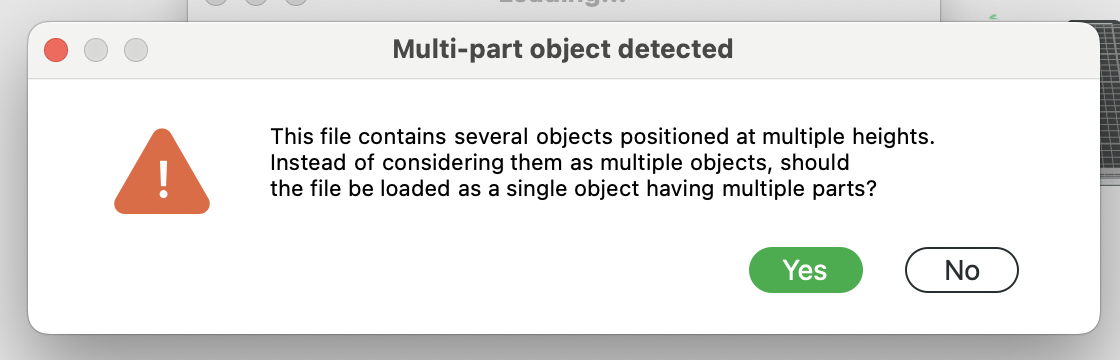

9. Tải tệp .3MF vào slicer của bạn, trả lời Có khi slicer hỏi “Phát hiện đối tượng nhiều bộ phận.”

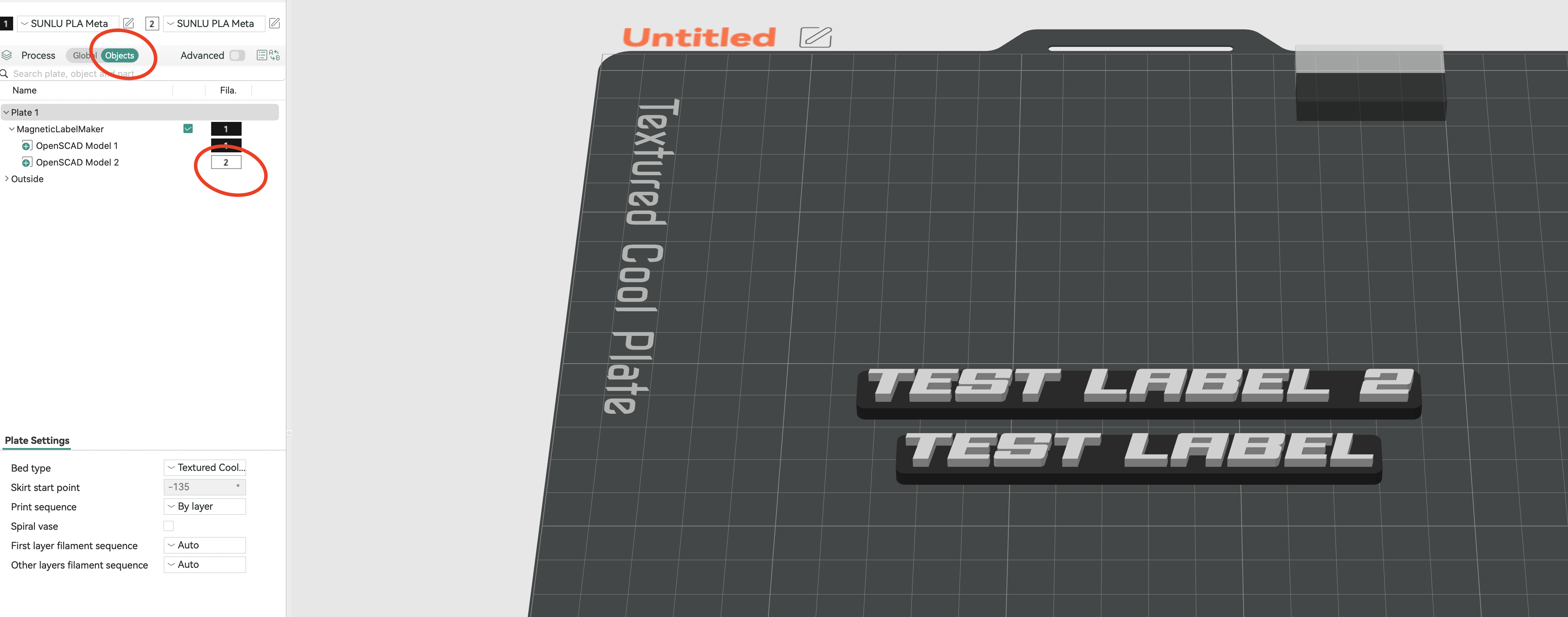

10. Vào menu Objects, “OpenSCAD Model 1” đại diện cho tất cả các đế, “OpenSCAD Model 2” là tất cả các bộ phận chữ. Đặt màu sắc hoặc filament mong muốn cho mỗi loại.

Lấy phông chữ

Bạn có thể sử dụng bất kỳ phông chữ TTF nào bạn muốn. Bạn có thể sao chép tệp phông chữ vào cùng thư mục với tệp .scad và bỏ ghi chú một trong các chỉ thị “use”, hoặc cài đặt phông chữ mới vào phông chữ hệ thống của bạn (tôi làm vậy). Phông chữ tôi sử dụng đến từ Fontspring và là Avionic Wide Oblique Black của họ. Trong mã mẫu, tôi đã tham chiếu bản Demo của giấy phép của họ. Bạn có thể thực hiện tất cả các bài kiểm tra và in mẫu bằng phông chữ demo, nó sẽ hoạt động tốt, nhưng vui lòng xem xét thay đổi phông chữ hoặc mua giấy phép cá nhân cho phông chữ này nếu bạn sử dụng nó cho dự án hoàn chỉnh hoặc cho mục đích thương mại. Nghệ sĩ cần được trả công.

Bạn cũng có thể sử dụng SD Prostreet miễn phí cho mục đích cá nhân, nó gần giống với Avionic, và không giống như bản demo của Avionic, tất cả các ký tự đều có mặt.

Các tham số/biến tùy chỉnh thú vị

• labels: tên nhãn, phân tách bằng “|” như “SOCKETS|RATCHETS|ALLEN WRENCHES”
• font: phông chữ sẽ sử dụng
• letter_size: 8mm mặc định
• label depth: 5mm mặc định
• base_shape: 0 mặc định, hình chữ nhật với các góc bo tròn
  • 1 = thử nghiệm: Hình dạng đế Flow theo đường viền chữ. Có thể cho kết quả thẩm mỹ hơn nhưng cũng có thể trông kỳ lạ đối với các chữ có phần chân hoặc chữ L cuối. Render chậm hơn, nhưng có thể rất hay.

Nó sẽ chỉ tạo ra số lượng nhãn vừa với khay theo chiều dọc, hãy chia các tác vụ theo sự cần thiết.

Quản lý mã nguồn

Mã nguồn phát triển ban đầu được duy trì trong kho lưu trữ GitHub của tôi nếu bạn muốn cộng tác với tôi. Vui lòng mở issue hoặc tốt hơn là gửi đóng góp qua pull request.

Các cập nhật trước đây

2025-11-12 v12: Sửa lỗi Tự động phát hiện cho phiên bản mới của MakerWorld PMM, cho phép ghi đè nếu nó thay đổi một lần nữa.

2025-09-22 v11: Tự động phát hiện MakerWorld PMM, tính toán khoảng cách nhãn Y chính xác, báo lỗi nếu mô hình lớn hơn kích thước khay vì PMM ẩn cảnh báo.

2025-0917 v9: Cho phép nam châm nhúng, phông chữ lớn hơn, làm sạch các phép tính độ sâu cho lỗ nam châm

2025-08-04 v7: Hỗ trợ nhiều khay, phông chữ tốt hơn, bộ chọn màu và phông chữ tốt hơn, tài liệu tốt hơn
