Vỏ Magsafe Meshtastic Node

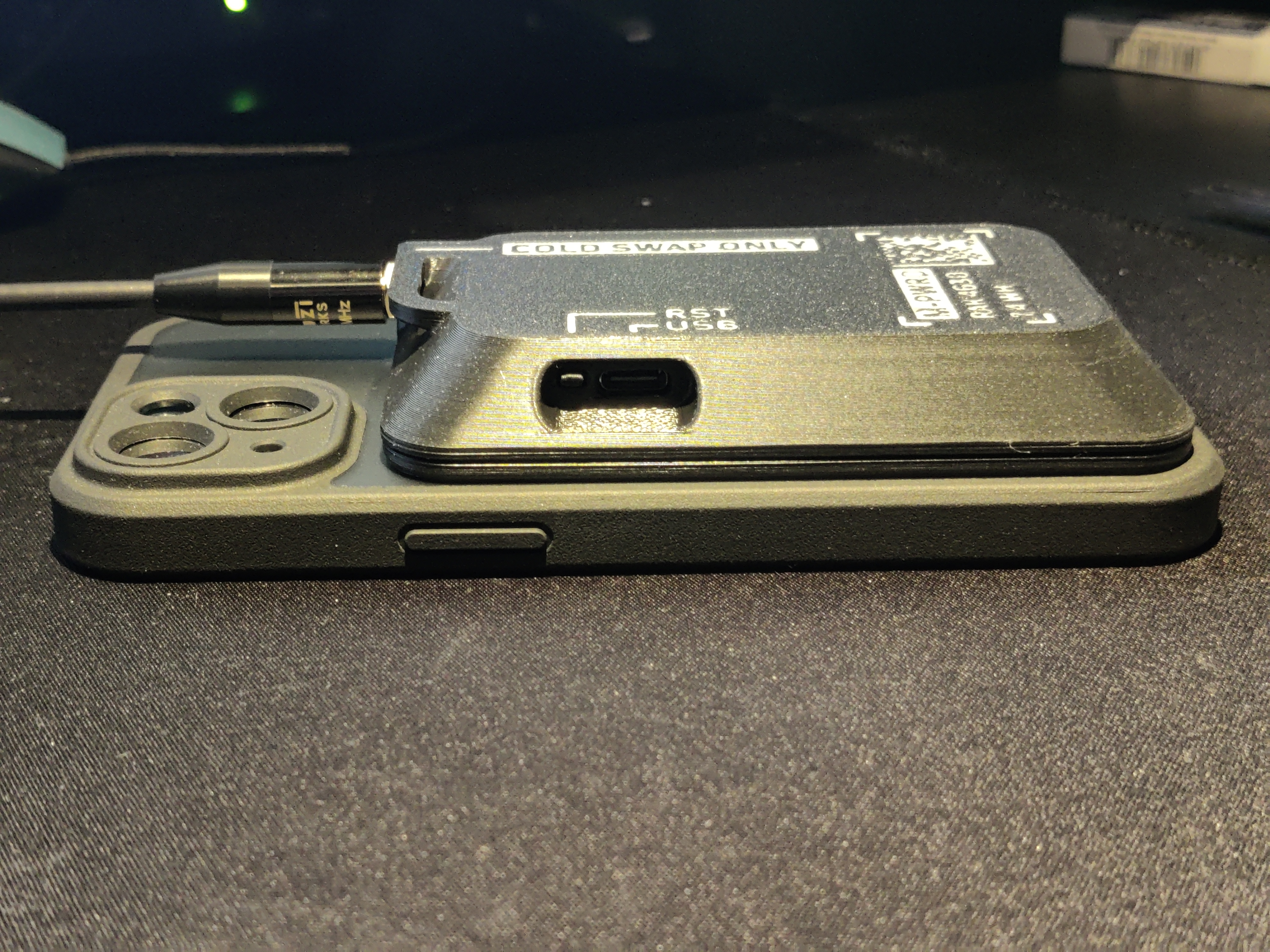

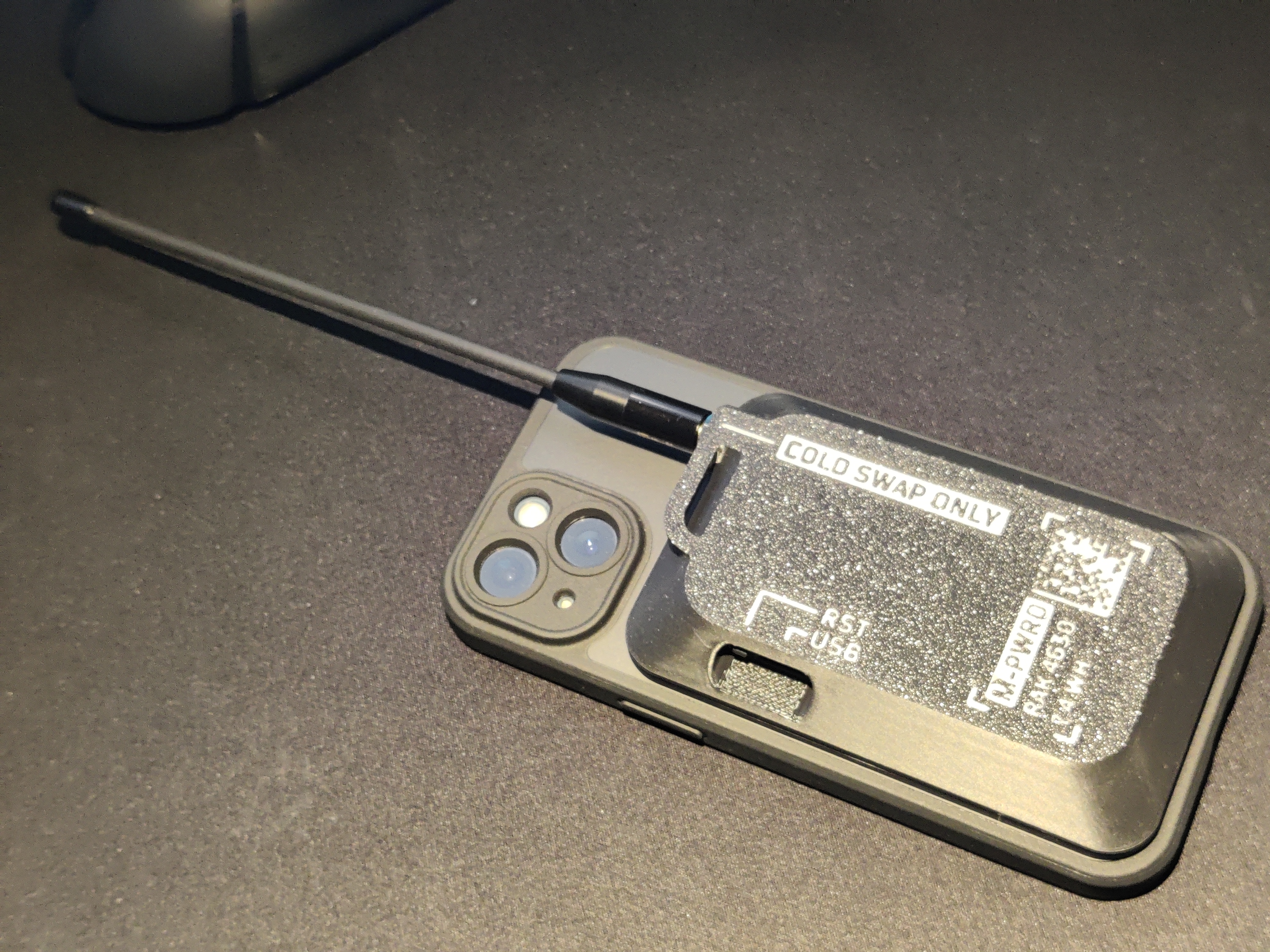

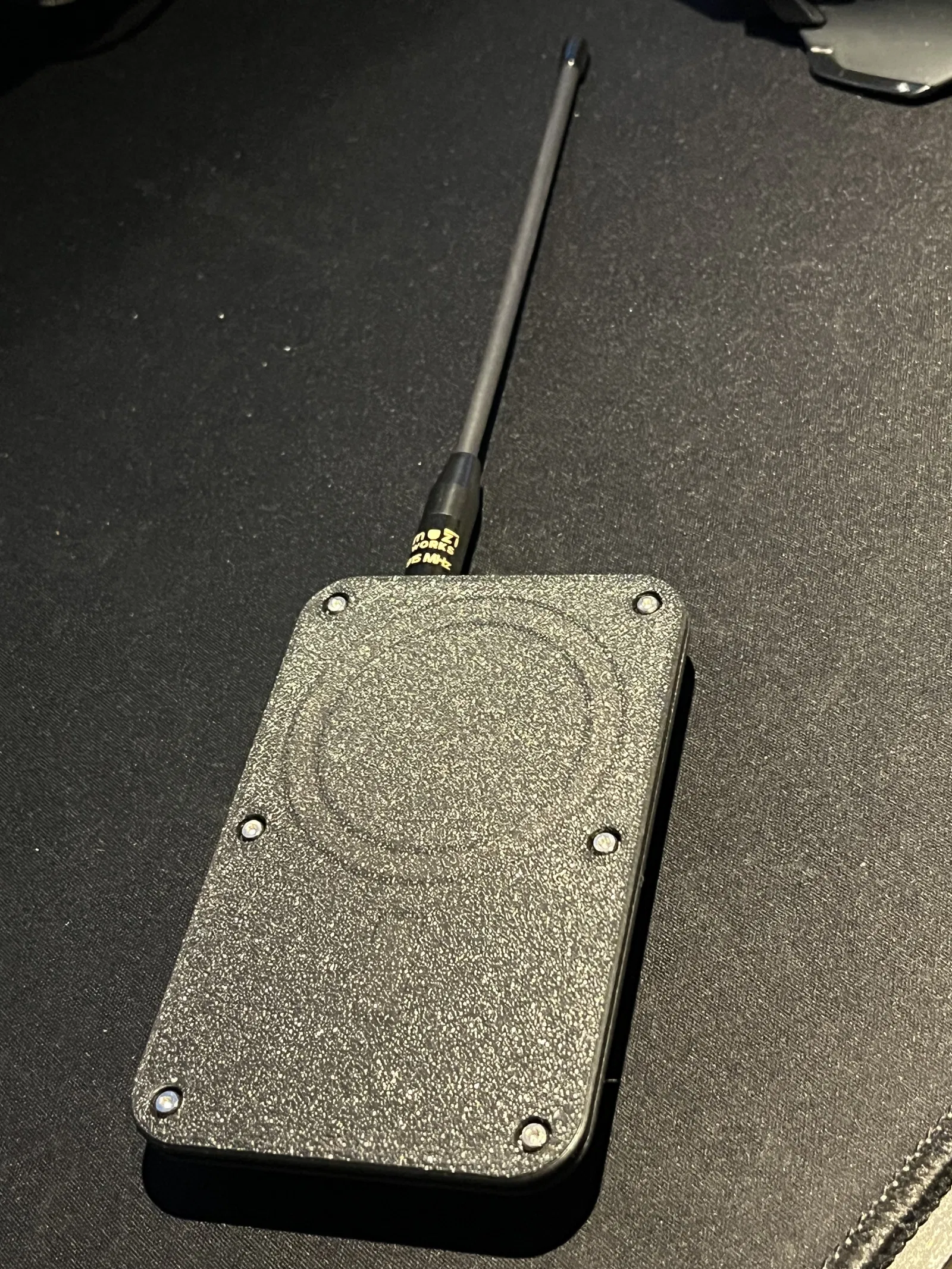

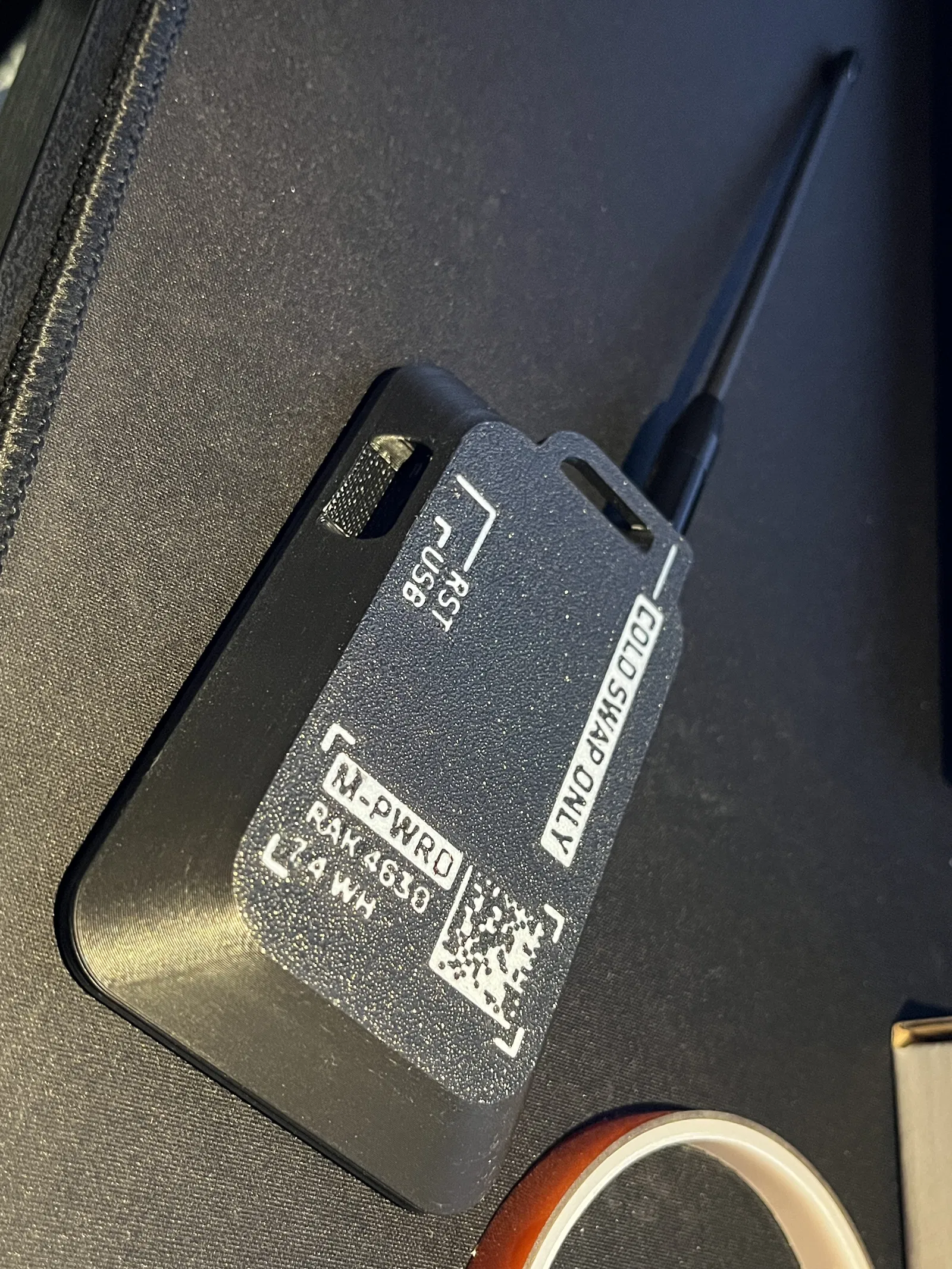

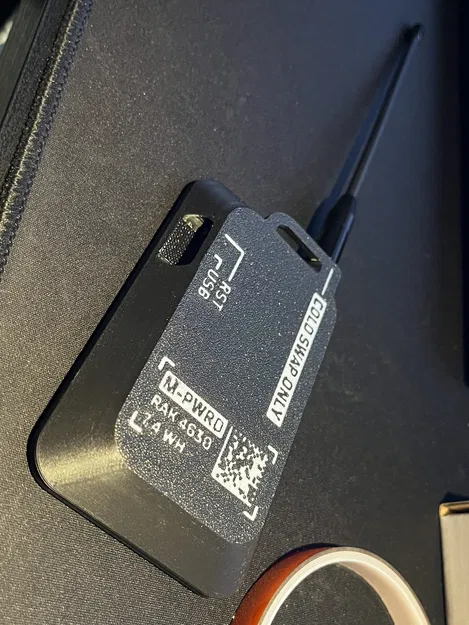

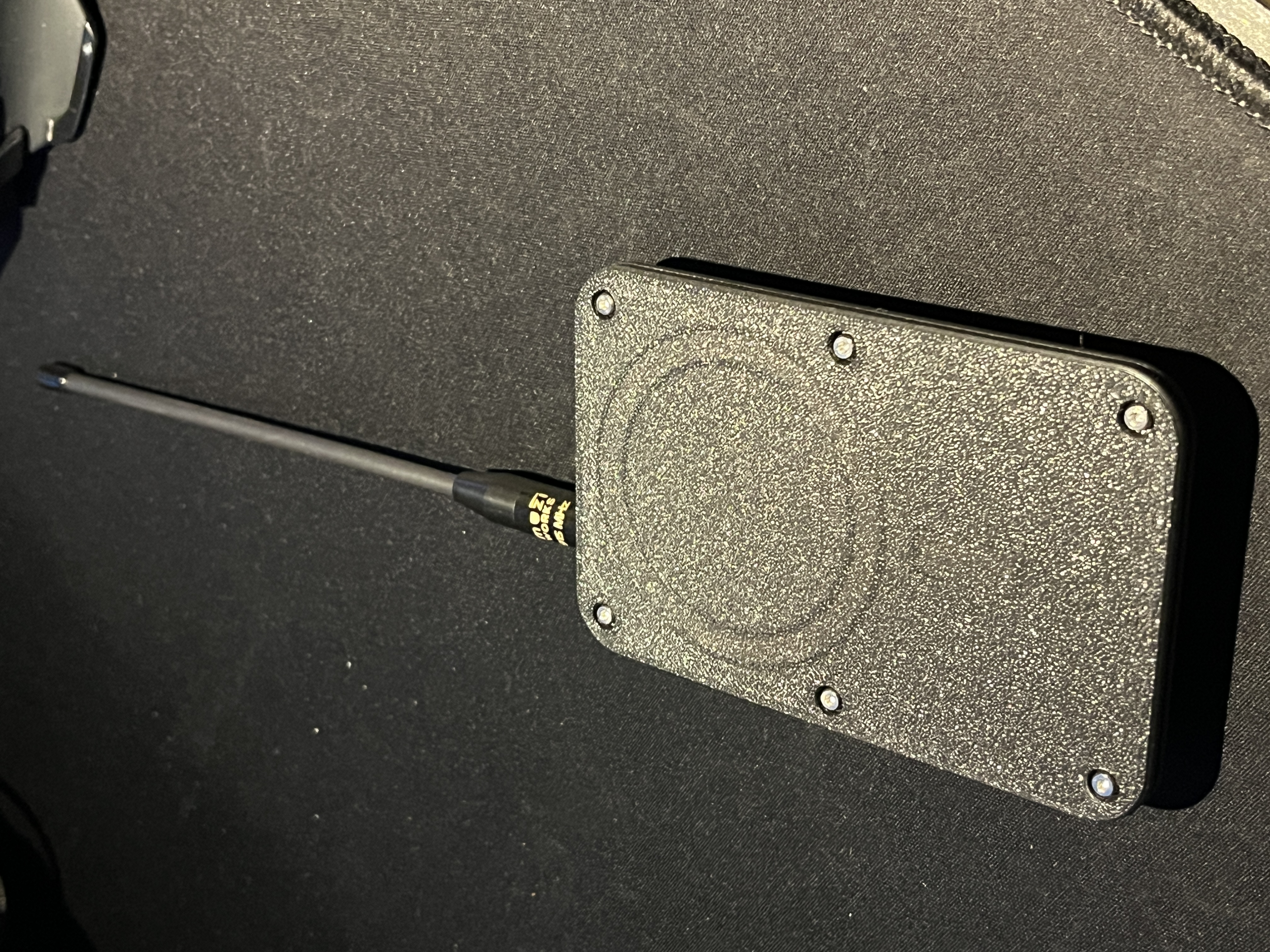

Đây là một vỏ để giữ đế RAK Wireless RAK19003 và mô-đun LoRa RAK4630 của nó ở mặt sau của điện thoại tương thích Magsafe để sử dụng với Meshtastic. Nó làm tăng thêm khoảng 16mm vào tổng độ dày của điện thoại. Nó cũng có thể được dán lên các bề mặt phẳng có nam châm.

Dự án này không yêu cầu hàn và có chi phí khoảng 50-80 đô la tùy thuộc vào các bộ phận bạn sử dụng và nơi bạn mua chúng (tôi đã mua tất cả của mình từ Amazon).

Các tệp Fusion 360 và STEP có sẵn nếu bạn muốn chỉnh sửa hoặc phối lại dự án này.

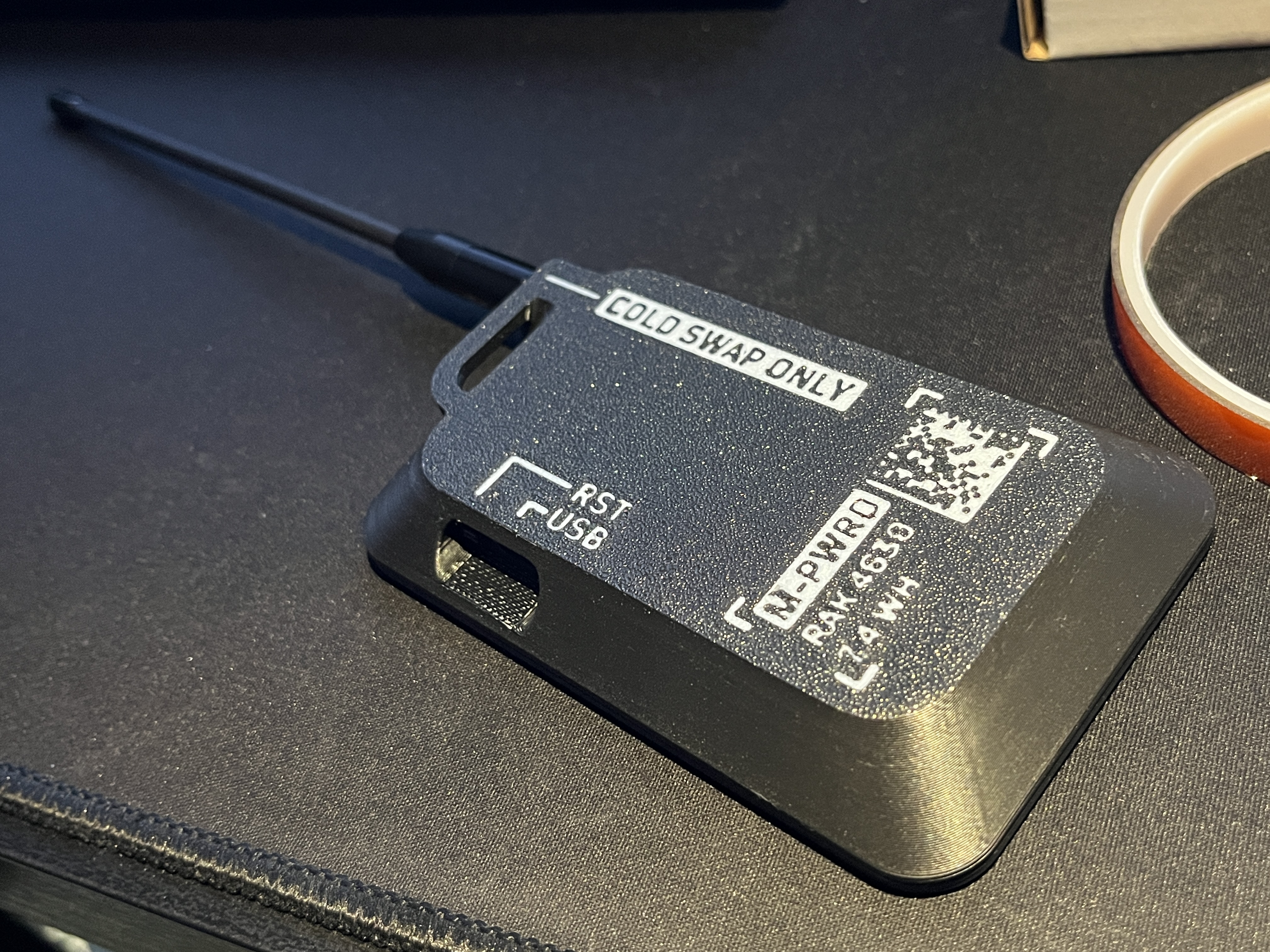

Đa vật liệu là tùy chọn nếu bạn muốn có thiết kế trang trí.

Lưu ý: Tôi đã in tất cả các bộ phận của mình trên Bambu Lab A1 Mini với sợi PLA thông thường giá rẻ. Thiết kế này phụ thuộc vào việc vít ren trực tiếp vào nhựa. Kích thước cho các lỗ và sự vừa vặn của các bộ phận có thể khác nếu bạn có thiết lập khác.

QUAN TRỌNG: Nếu bạn đang sử dụng ăng-ten dạng roi 17cm của Muzi Works mà tôi đang sử dụng, hãy đảm bảo đặt vòng đệm đi kèm với bộ RAK dưới đai ốc. Nếu siết chặt hoàn toàn như tôi nghĩ rằng nó được cho là, ăng-ten cụ thể này sẽ làm đoản mạch chân tín hiệu xuống đất và gây ra sự cố lớn. Ban đầu tôi đã không đặt vòng đệm dưới nó và không thể thu được bất kỳ nút nào. Sau khi tôi lắp vòng đệm, chân tín hiệu không còn bị đoản mạch xuống đất nữa và chức năng đã được khôi phục. Ăng-ten dạng stub đi kèm trong bộ không gặp sự cố này.

Cập nhật 10/27: Đã sửa đổi lỗ ăng-ten SMA để giữ phần đế hình lục giác thay vì phần phẳng nhỏ trên ren để giữ vị trí tốt hơn khi siết chặt. Đã phóng to lỗ cổng USB-C để tương thích tốt hơn với các đầu nối USB-C lớn hơn.

Cập nhật 9/23: Đã thêm phiên bản nắp không có lỗ cho ăng-ten SMA và vòng lặp để sử dụng với ăng-ten PCB RAK. Nên tương thích với đế thông thường. Chưa thử nghiệm, in theo rủi ro của riêng bạn.

Cập nhật 9/24: Đã cập nhật tấm đế để tăng cường độ bền và khả năng tương thích với mảng nam châm được liệt kê. Đã thêm nắp nam châm tùy chọn để che mặt dính của nam châm.

Vật tư cần thiết:

• Bộ khởi động Meshtastic RAKwireless WisBlock Mini (với cáp chuyển đổi IPEX sang SMA đi kèm)
  • Loại mini có đế RAK19003. Loại tiêu chuẩn sẽ không vừa.
  • Chọn loại có tần số phù hợp với nơi bạn dự định sử dụng nút.
    • Xem: https://store.rakwireless.com/pages/lora-frequency-guide-by-region
  • Tôi đã mua: https://www.amazon.com/dp/B0DFMMTQZM
• Pin LiPo 3.7v 2000mAh 104245 với đầu nối JST PH2.0 (kích thước 10mm x 42mm x 45mm)
  • Bạn có thể sử dụng pin nhỏ hơn vừa với kích thước được liệt kê nhưng bạn sẽ có thời lượng pin ít hơn.
  • Tôi đã mua: www.amazon.com/dp/B0CNLNK5KQ
    • Cập nhật: Nếu pin được liên kết không còn khả dụng vì bất kỳ lý do gì, bạn có thể sử dụng bất kỳ pin nào khác vừa với kích thước đã nêu.

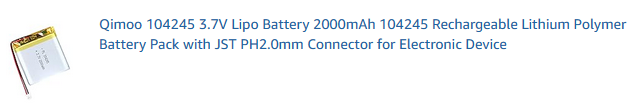

    • Đây là hình ảnh nó trông như thế nào:
• Một ăng-ten LoRa có đầu nối SMA đực
  • Bạn có thể sử dụng bất kỳ loại nào bạn thích, chỉ cần đừng chọn loại quá lớn và quá nặng.
  • Chọn loại có tần số phù hợp với nơi bạn dự định sử dụng nút.
  • Tôi đã mua: www.amazon.com/dp/B0D7D6866W
• Một mảng nam châm tương thích Magsafe
  • Tốt nhất là loại có nam châm mạnh hơn.
  • Tôi đã mua: https://www.amazon.com/dp/B09FZ5Z7S4
  • Tấm đế đã được cập nhật để tương thích với các nam châm này.
• *6x vít đầu lục giác chìm M24**
  • Có lẽ không lý tưởng để ren chúng vào nhựa, nhưng chúng là thứ tôi có sẵn và hoạt động khá tốt với tôi
  • Tôi đã sử dụng một số từ bộ này tôi đã mua: https://www.amazon.com/dp/B0DCKCN2WM

In ấn:

• Bàn in của bạn nên được cân bằng hoặc lý tưởng nhất là có chức năng tự động cân bằng bàn in. Đế có một bộ phận dày 1 lớp để nam châm có thể hút điện thoại chắc chắn hơn.
• Nắp và đế nên được in với mặt trong hướng lên trên, tránh xa tấm đế.
• Tôi đã sử dụng chiều cao lớp 0.16mm trên Nắp để phần nhô ra đẹp hơn một chút, nhưng 0.2mm cũng hoạt động tốt.
• Đế nên được in với chiều cao lớp 0.2mm.
• Có thể không cần hỗ trợ, nhưng tôi đã đặt một số vào phần nhô ra phía trên cổng usb-c để trông đẹp hơn.
• Thiết kế trang trí trên nắp khá khó in vì nó có các đường mỏng, nhưng A1 mini của tôi đã xử lý nó chấp nhận được.

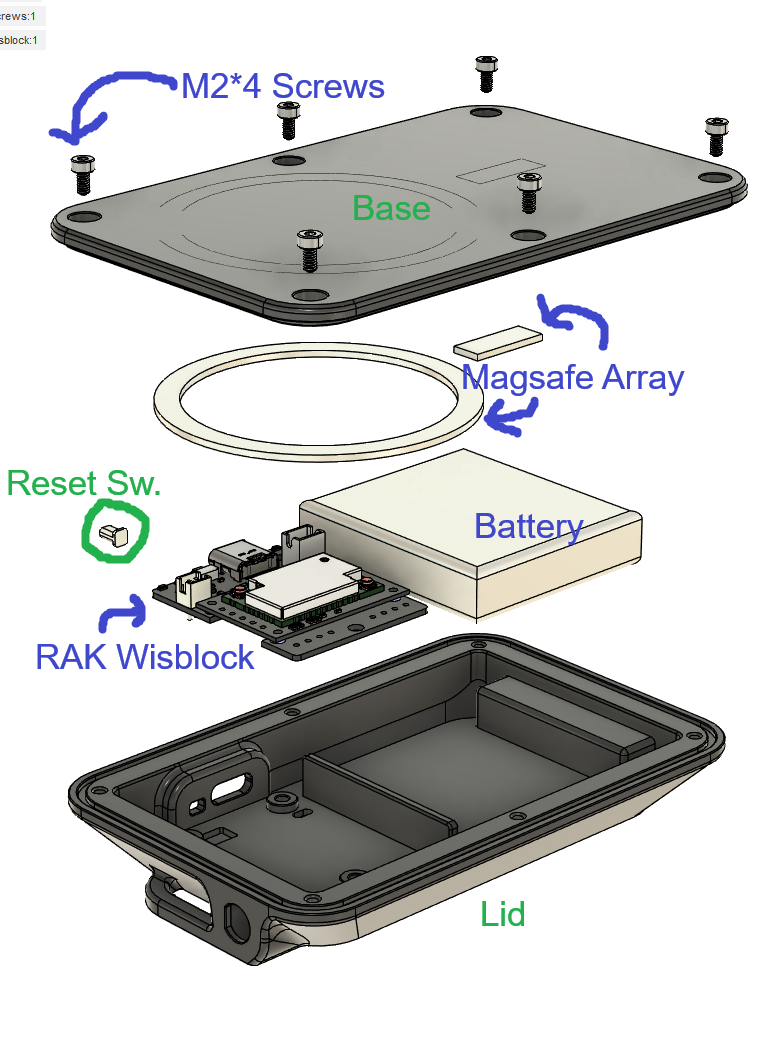

Lắp ráp:

1. Sử dụng tuốc nơ vít hoặc thứ gì đó để đục bỏ lớp hỗ trợ có thể hy sinh trong các lỗ vít trên đế.

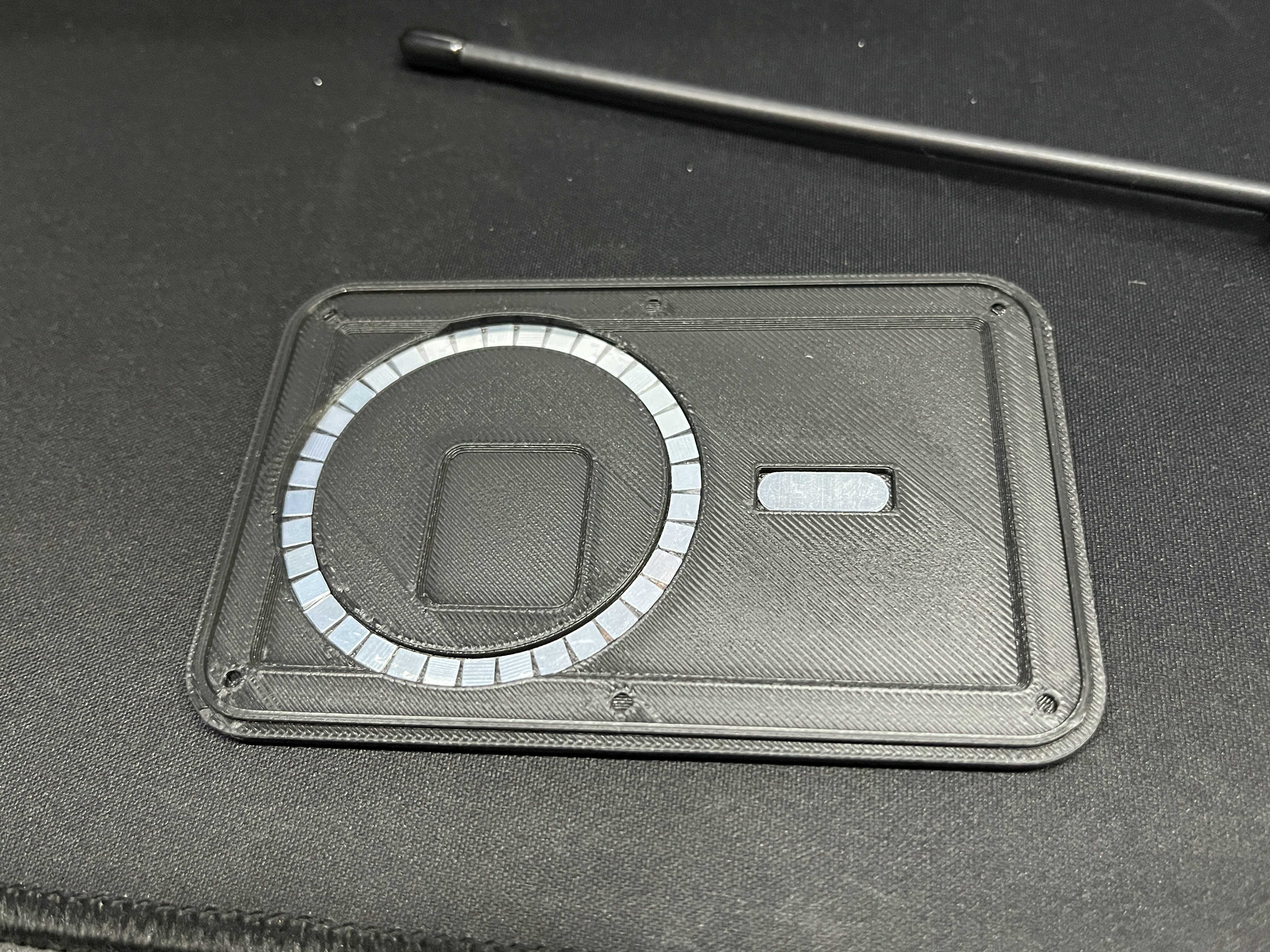

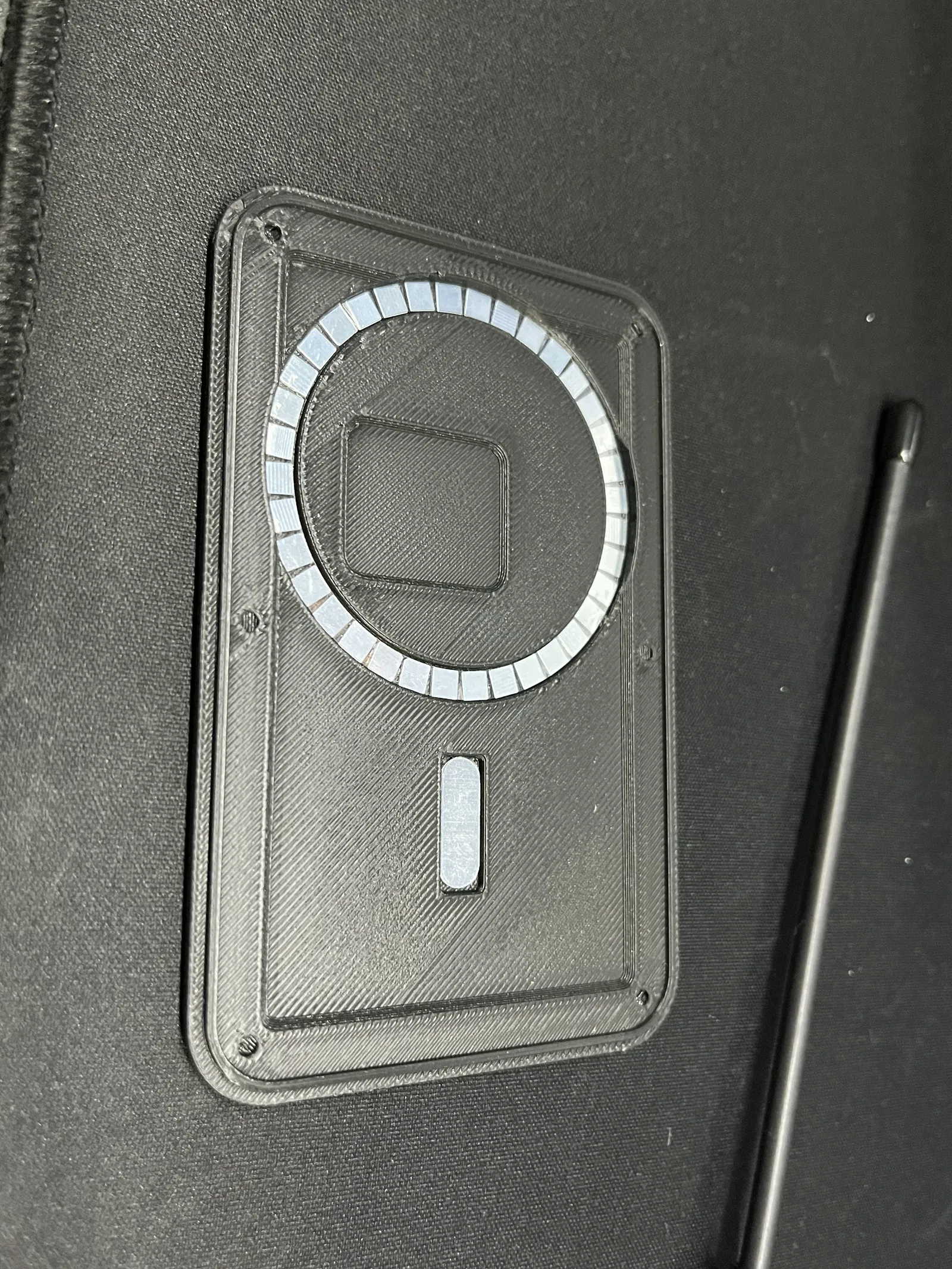

2. Đảm bảo các nam châm được định hướng đúng cách (Chúng nên hút đế vào điện thoại và nam châm Magsafe vào đế).
3. Lắp nút công tắc đặt lại vào nắp. (nó khá nhỏ, sử dụng nhíp hoặc thứ gì đó)
4. Lắp Wisblock vào nắp và vặn chặt bằng các vít đi kèm trong bộ.
5. Lắp bộ chuyển đổi IPEX sang SMA vào lỗ của nó trong Nắp và cố định bằng đai ốc đi kèm từ bên ngoài.
6. Kết nối đầu IPEX nhỏ hơn của bộ chuyển đổi với đầu nối được ghi nhãn "LoRa" trên Wisblock.
7. Vặn ăng-ten của bạn vào đầu nối SMA.
8. QUAN TRỌNG: Kiểm tra cực tính của đầu nối pin! Một số được đấu dây ngược sẽ làm hỏng Wisblock! Tham khảo hướng dẫn này: store.rokland.com/blogs/news/rak-meshtastic-starter-kit-battery-polarity
   1. Của tôi được đấu dây ngược và tôi phải cẩn thận ấn các tab khóa trong đầu nối bằng nhíp để đổi chúng. Hãy cẩn thận khi làm điều này và đừng làm đoản mạch pin.

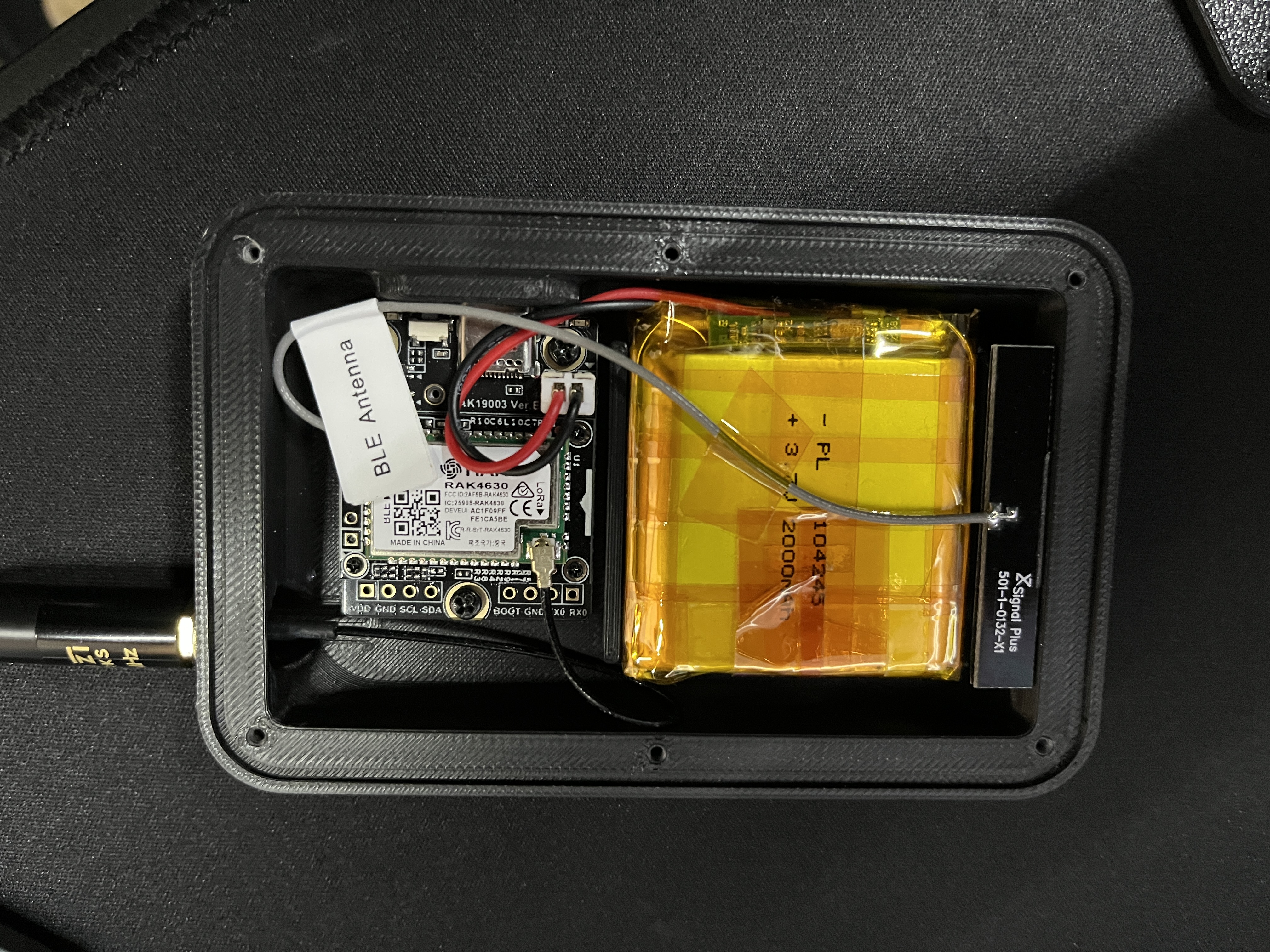

9. Đặt pin vào vị trí của nó và cố định bằng băng dính hai mặt bên dưới nó hoặc bằng băng keo kapton phía trên.

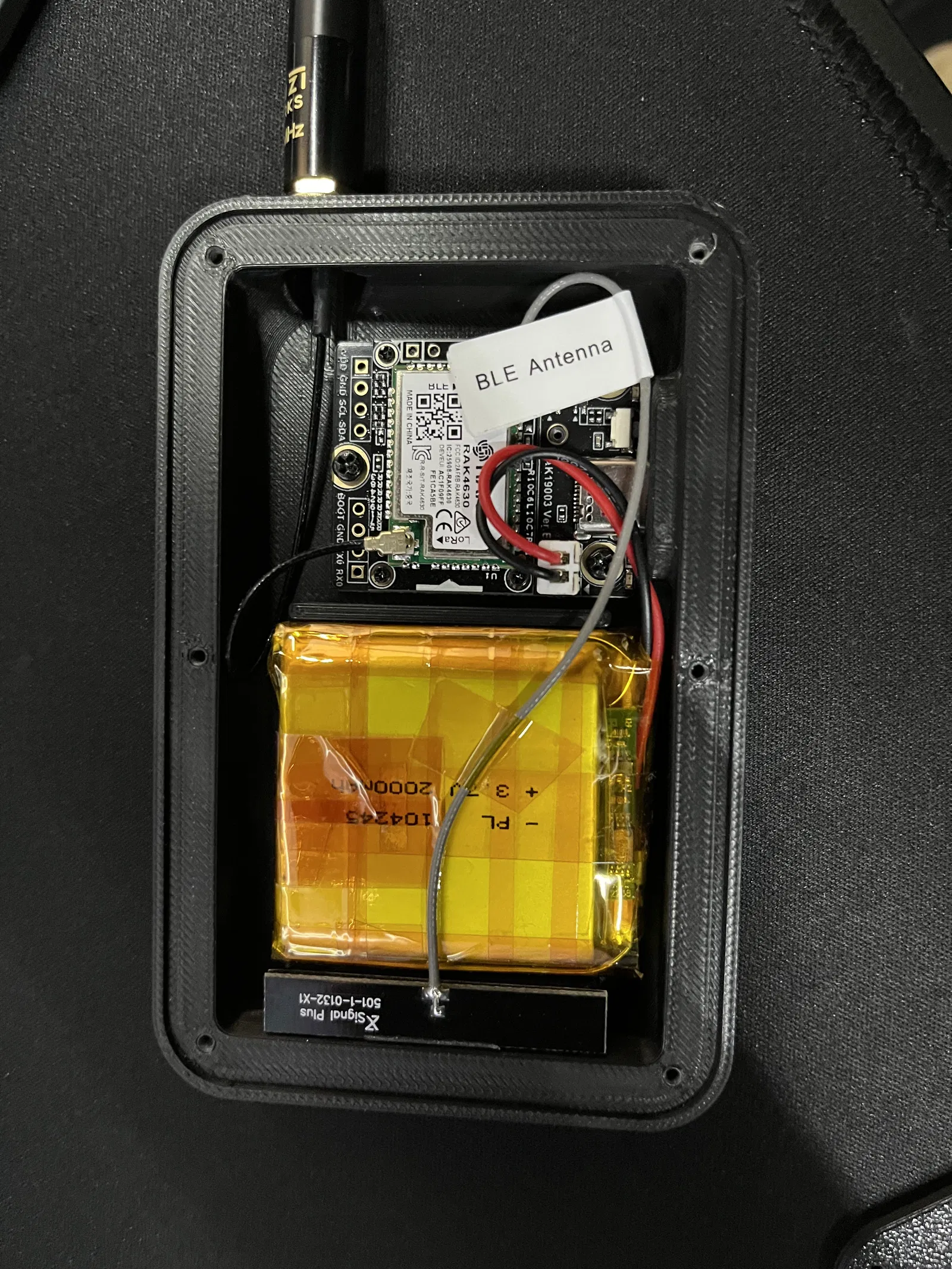

10. Kết nối ăng-ten PCB Bluetooth đi kèm với đầu nối được ghi nhãn "Bluetooth" trên Wisblock và cố định nó vào phần phẳng trong nắp phía sau pin. Dây cáp có thể chạy vắt qua pin.
11. TRƯỚC KHI KẾT NỐI PIN: Đảm bảo rằng ăng-ten LoRa đã được kết nối đúng cách và đầu nối IPEX đã được lắp đúng vào Wisblock. Chip vô tuyến có thể bị hỏng nếu nó được cấp nguồn mà không có ăng-ten.
12. Kết nối pin với đầu nối pin trên Wisblock (Đây là đầu nối lớn hơn ở bên cạnh đầu nối ăng-ten LoRa).
13. Pin của tôi đã được sạc và Wisblock đã được cài đặt sẵn Meshtastic từ nhà máy nên nó hoạt động ngay lập tức. Bạn có thể phải sạc pin của mình bằng cáp usb-c và/hoặc cài đặt firmware Meshtastic.
    1. Tôi đã làm theo hướng dẫn này để thiết lập với điện thoại của mình: https://store.rokland.com/pages/quick-start-guide-rak-wireless-wisblock-meshtastic-starter-kit
14. Nếu mọi thứ hoạt động tốt, hãy vặn nắp và đế lại với nhau để hoàn thành dự án.

Thích thiết kế này? Vui lòng cân nhắc cho tôi một khoản tiền tip để tôi có thể tạo thêm các nút: ko-fi.com/jq910
