Hệ Thống Đèn LED Module

Một hệ thống đèn module, có thể tùy chỉnh, hỗ trợ hình lục giác, hình chữ nhật, hình tam giác và các thanh thẳng. Thiết kế để giảm thiểu nhu cầu phần cứng và mang lại trải nghiệm thú vị khi lắp ráp. Tôi sẽ cập nhật trang này trong suốt cả ngày (ngày 17 tháng 11 năm 2025) và bổ sung thêm các mẫu trong những ngày và tuần tới. Đừng ngần ngại sử dụng các tệp STEP để tự tạo các bộ phận tùy chỉnh và sửa đổi của riêng bạn!

, nhưng vẫn còn nhiều chỗ để cải thiện. Hệ thống này được thiết kế ngay từ đầu để đáp ứng các yêu cầu sau:

• Tùy chỉnh
• Các bộ phận khung nguyên khối
• Không cần keo!
• Yêu cầu phần cứng hạn chế
• Tùy chọn lắp đặt

Vậy nó có ổn không? Thật lòng mà nói, sẽ khá kỳ lạ nếu tôi đăng cái này mà không đáp ứng được các yêu cầu của mình. Hãy cùng xem xét từng yêu cầu như một khuôn khổ để giải thích dự án.

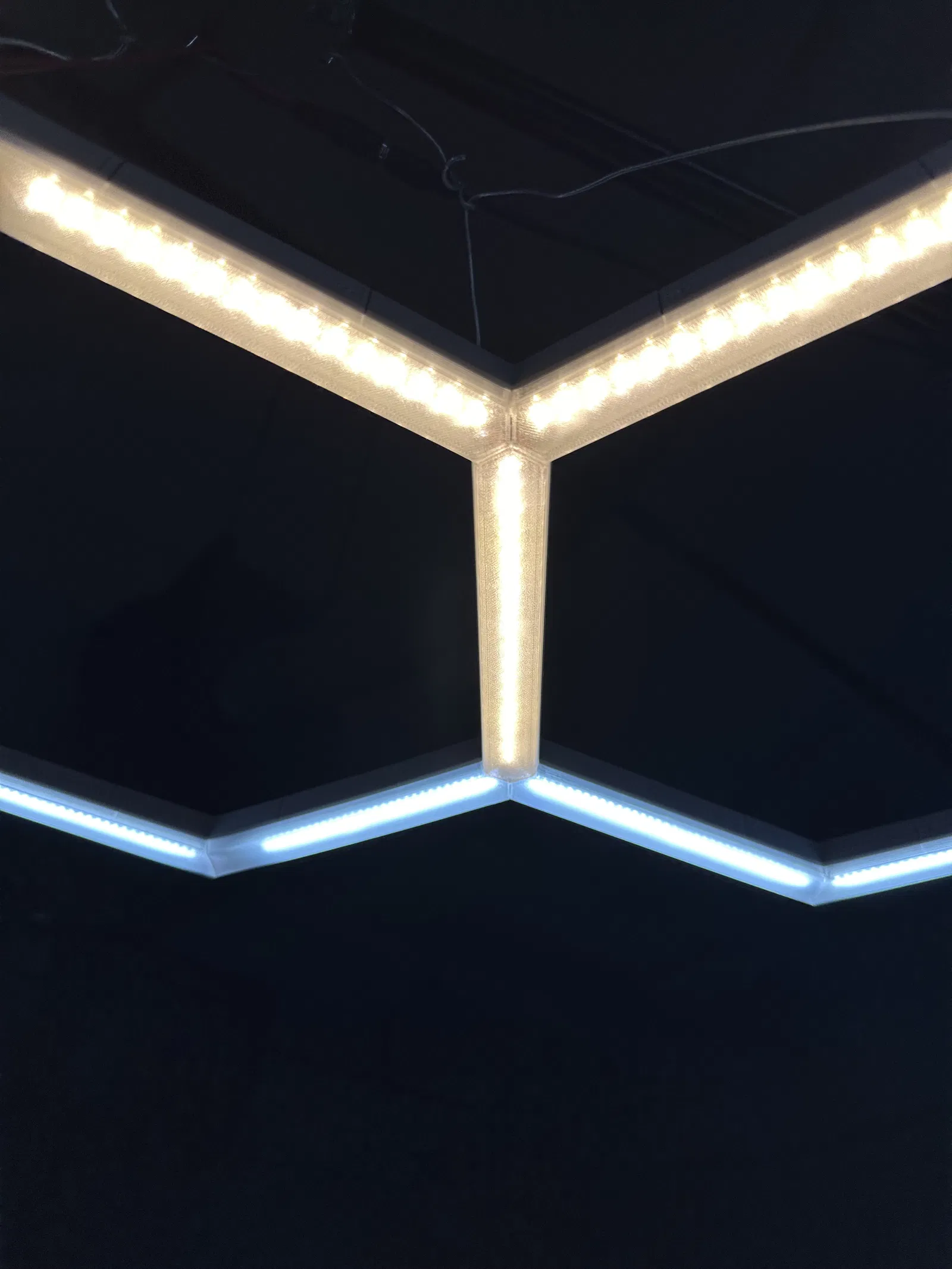

Tùy chỉnh

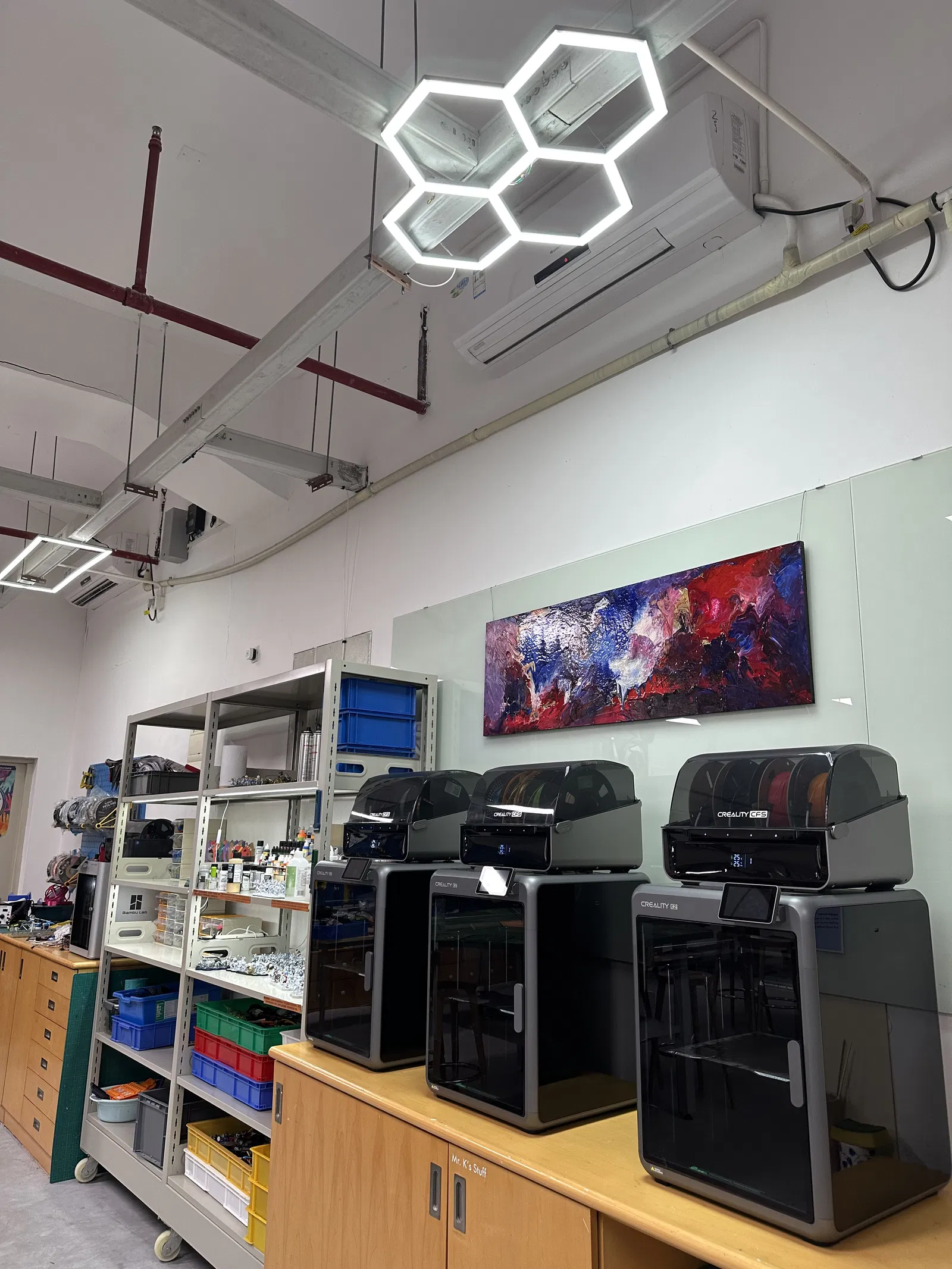

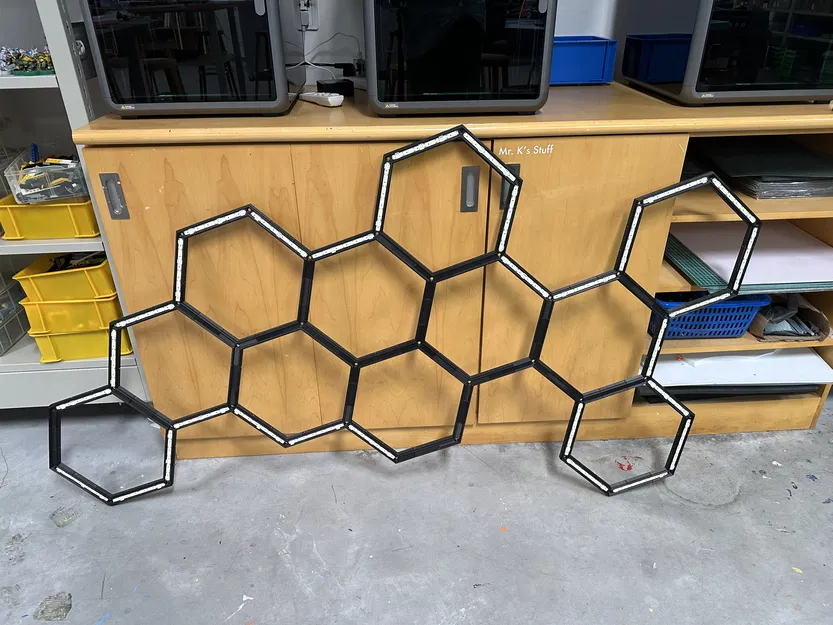

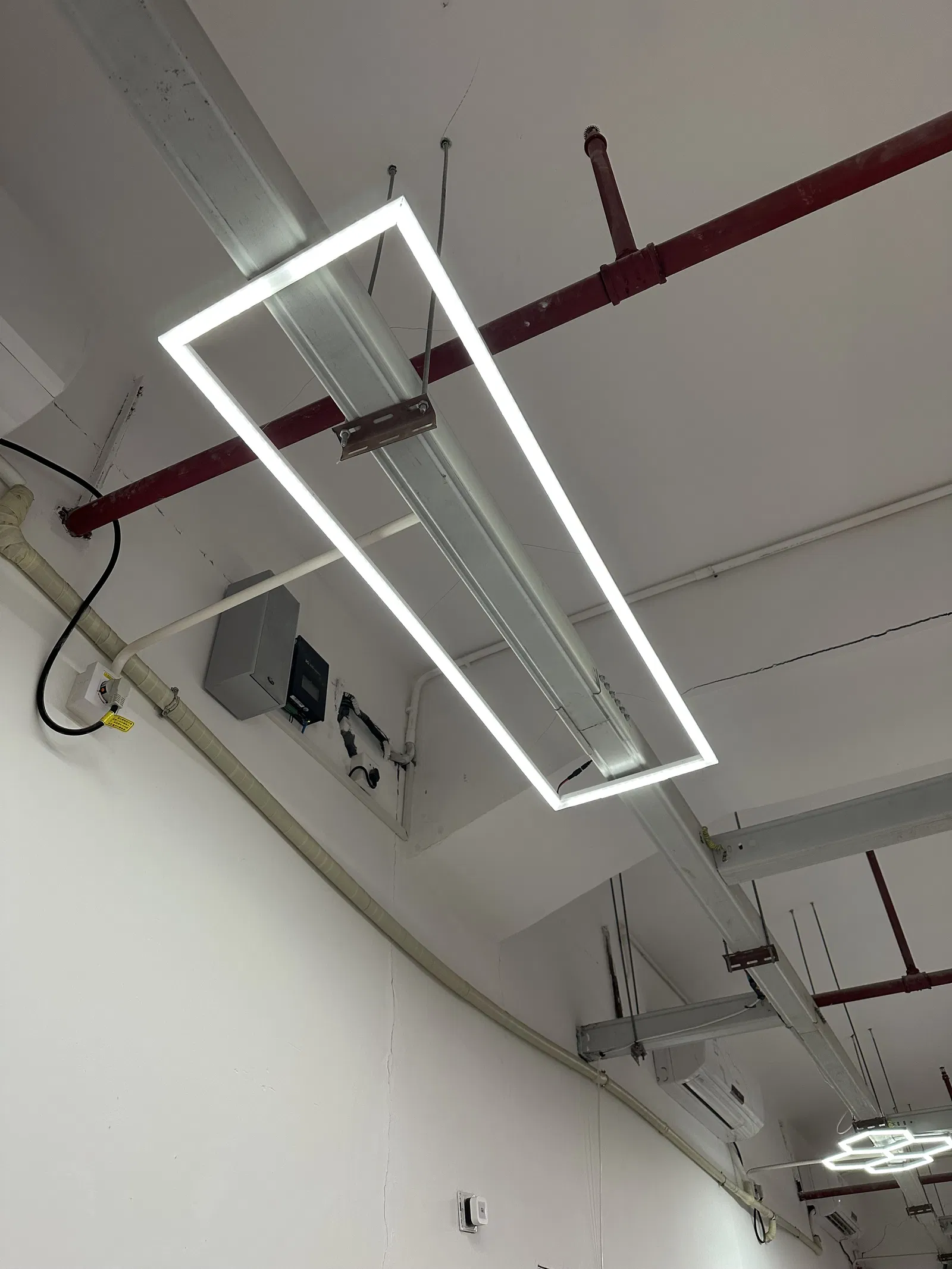

Tôi đã bao gồm tất cả các bộ phận cần thiết cho nhiều loại thiết kế, từ một thanh đèn thẳng dưới tủ đến một chuỗi các hình lục giác treo trên trần nhà. Có các bộ phận cho lưới isometric, hình chữ nhật, 2 kích cỡ hình lục giác và nhiều hơn nữa. Trong những tuần tới, tôi sẽ bổ sung một vài bộ phận còn lại mà tôi chưa hoàn thành, nhưng bộ công cụ hiện tại khá đa dạng. Hơn nữa, tôi đã tải lên mọi thứ dưới dạng tệp STEP, vì vậy bạn có thể tùy chỉnh nhiều hơn nữa bằng phần mềm mô hình tham số.

Các bộ phận khung nguyên khối

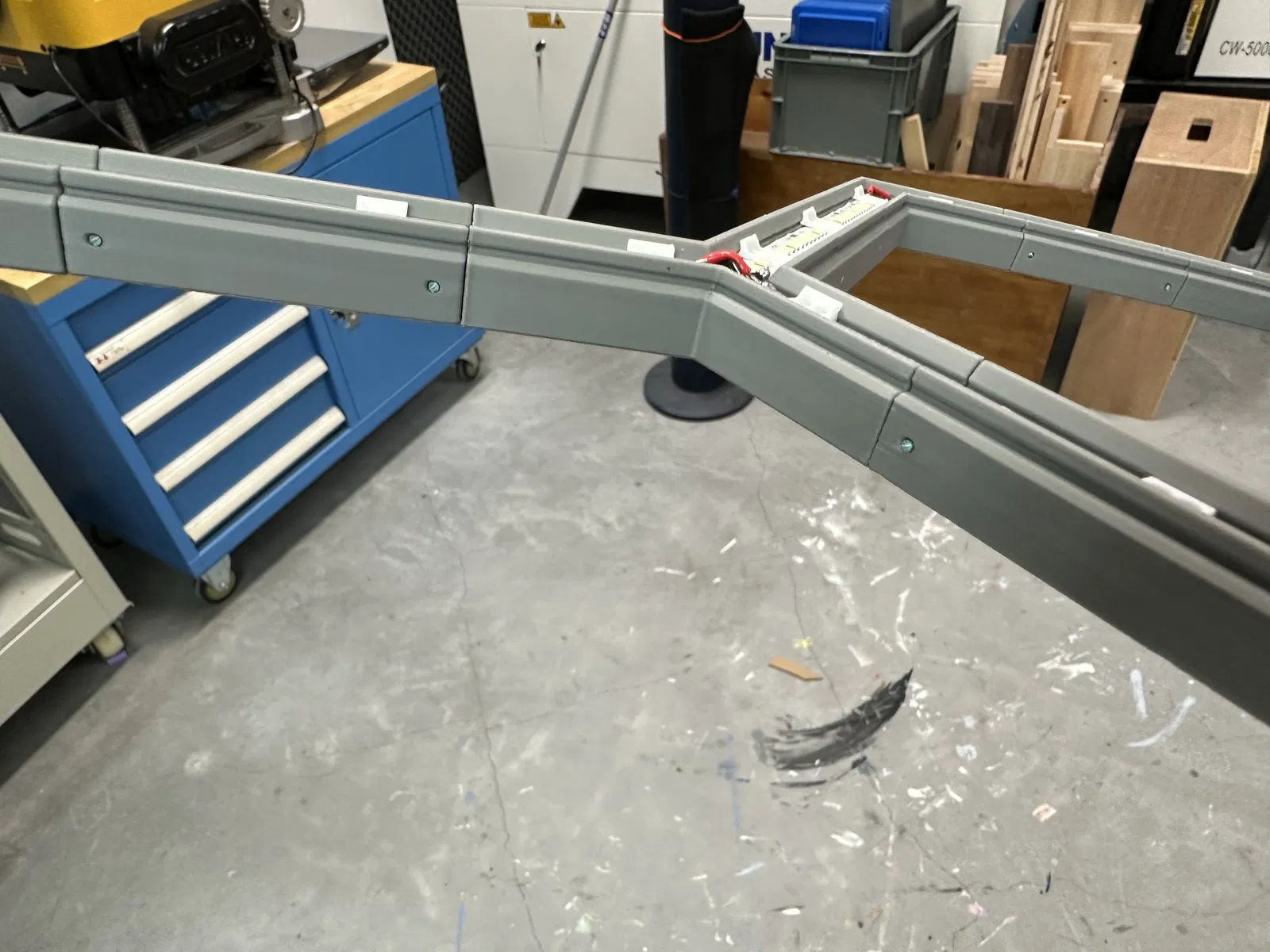

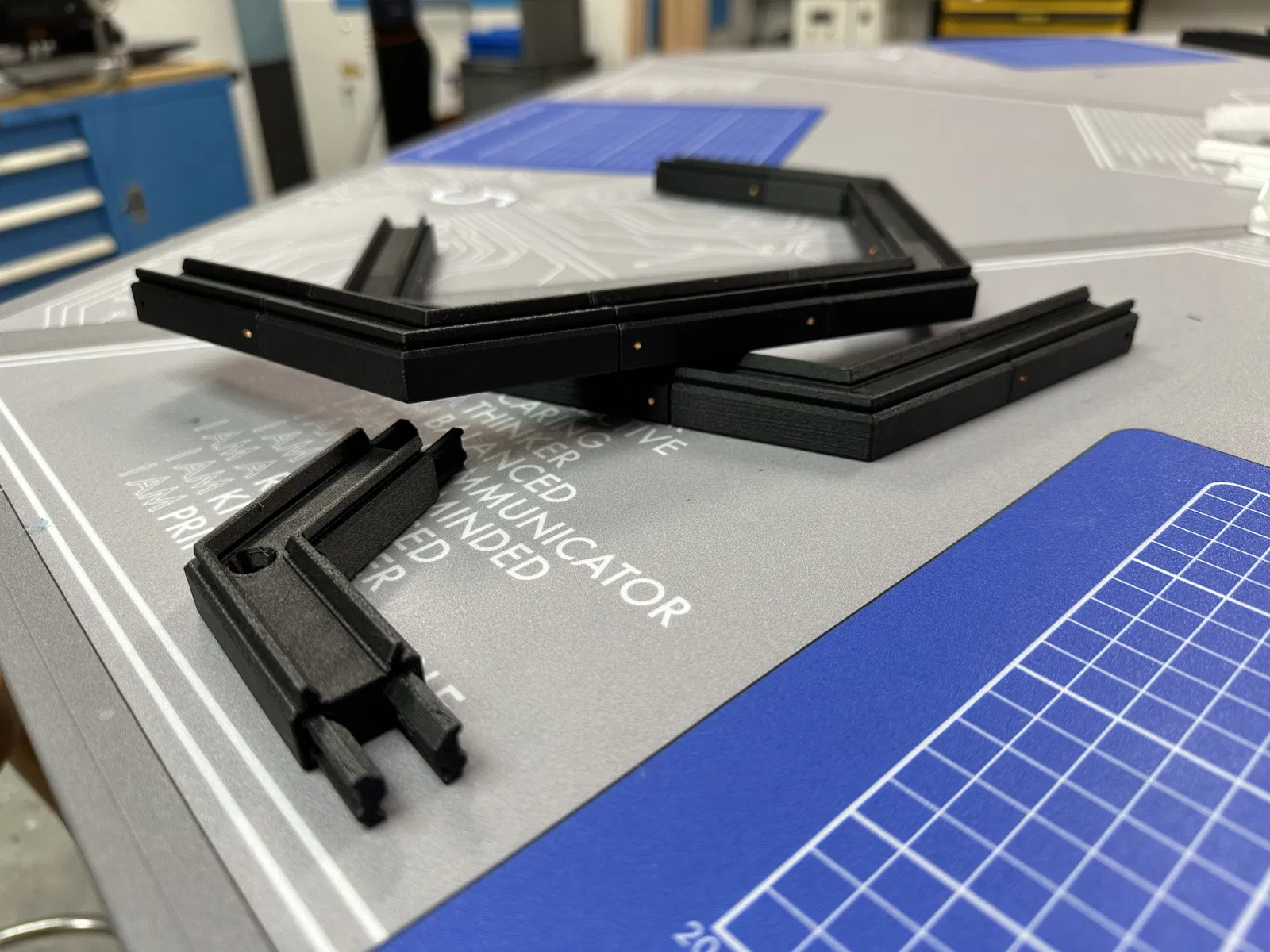

Thiết kế đầu tiên của tôi bao gồm việc dán các bộ phận đỡ vào các bộ phận khung để tăng độ bền, và vẫn cần các bộ phận hỗ trợ bổ sung cùng với nắp đèn để đạt được độ cứng chấp nhận được. Khi thiết kế hệ thống này, tôi muốn tránh bất kỳ bộ phận hỗ trợ bổ sung nào. Các bộ phận khung khá dày, nhưng chúng rất chắc chắn. Khi xây dựng một đèn có kích thước tương đương, hệ thống mới có độ cứng cao hơn chỉ với các bộ phận khung so với đèn đầu tiên với tất cả các lớp được dán lại với nhau. Nói về keo...

Không cần keo!

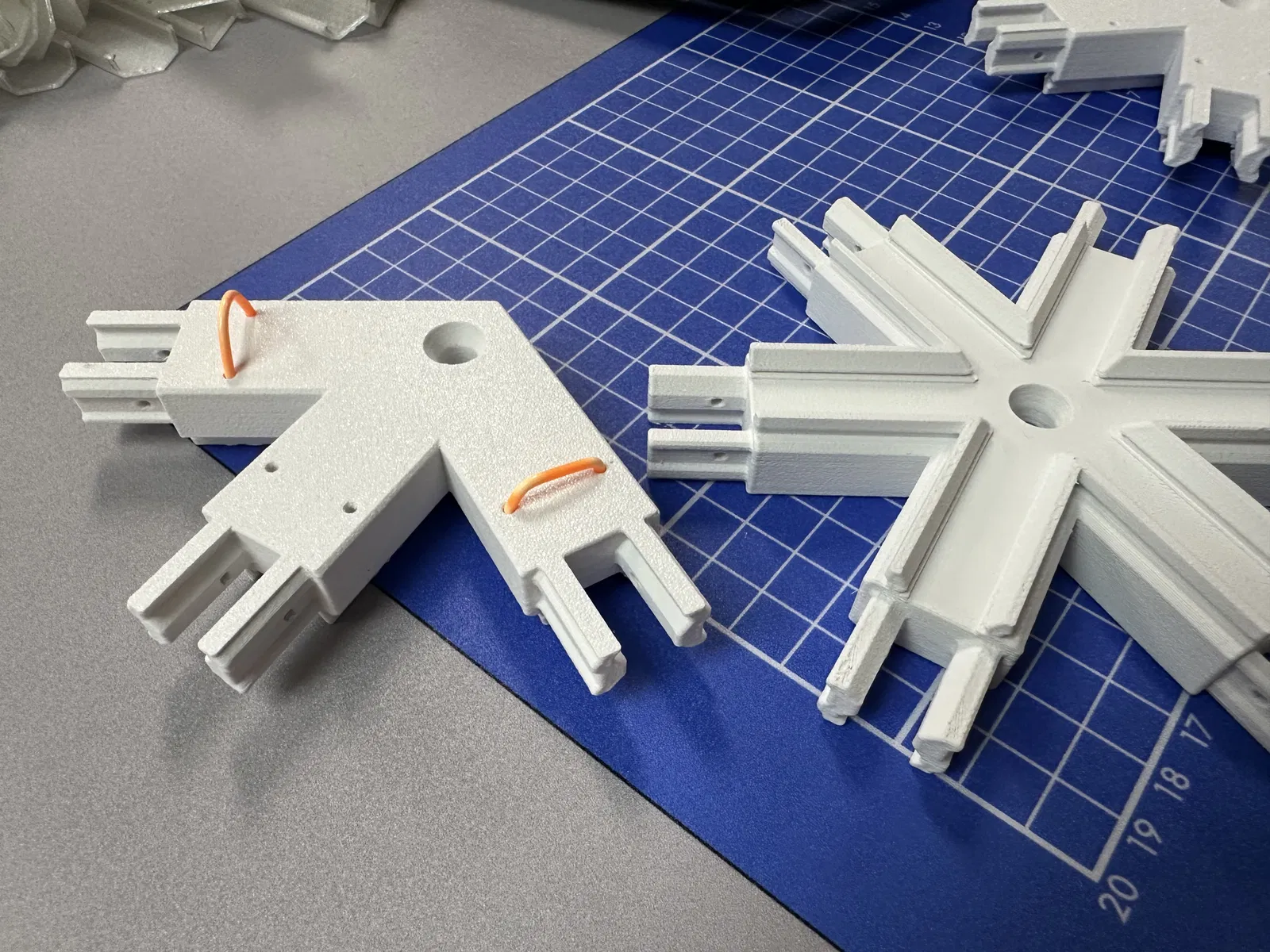

Phải mất rất nhiều giờ để lắp ráp đèn đầu tiên. Tôi đoán là khoảng 5-6 giờ cho khung với tất cả việc dán, giữ cố định, băng dính, mài các cạnh chưa khớp, v.v. Tôi thực sự thích sử dụng sợi nhựa làm chất kết nối, và đã chọn sử dụng nó cho dự án này như một chốt khóa. Các bộ phận khớp với nhau và có một lỗ vừa vặn với sợi nhựa, khóa chúng lại với nhau và ngăn ngừa sự uốn cong hoặc các bộ phận bị rơi ra. Không dùng keo không chỉ áp dụng cho khung - nắp đèn cũng tự động khớp vào vị trí, giúp tăng cường độ cứng cho khung mà vẫn có thể tháo rời. Bạn có thể dùng keo để nối các khớp nếu muốn; loại keo phù hợp chắc chắn sẽ giúp tăng độ cứng. Tuy nhiên, bạn không cần làm vậy, bạn sẽ ổn thôi.

Yêu cầu phần cứng hạn chế

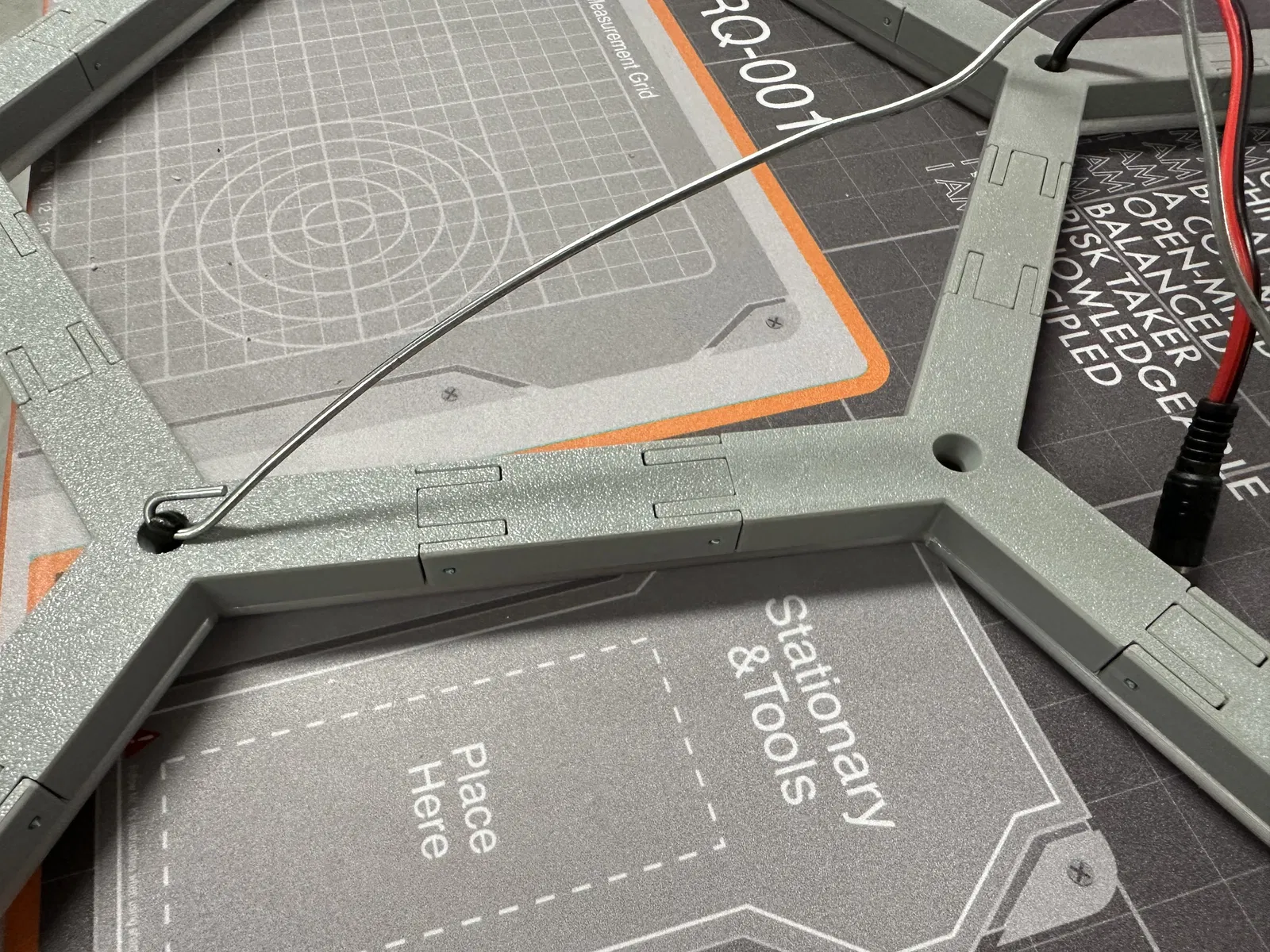

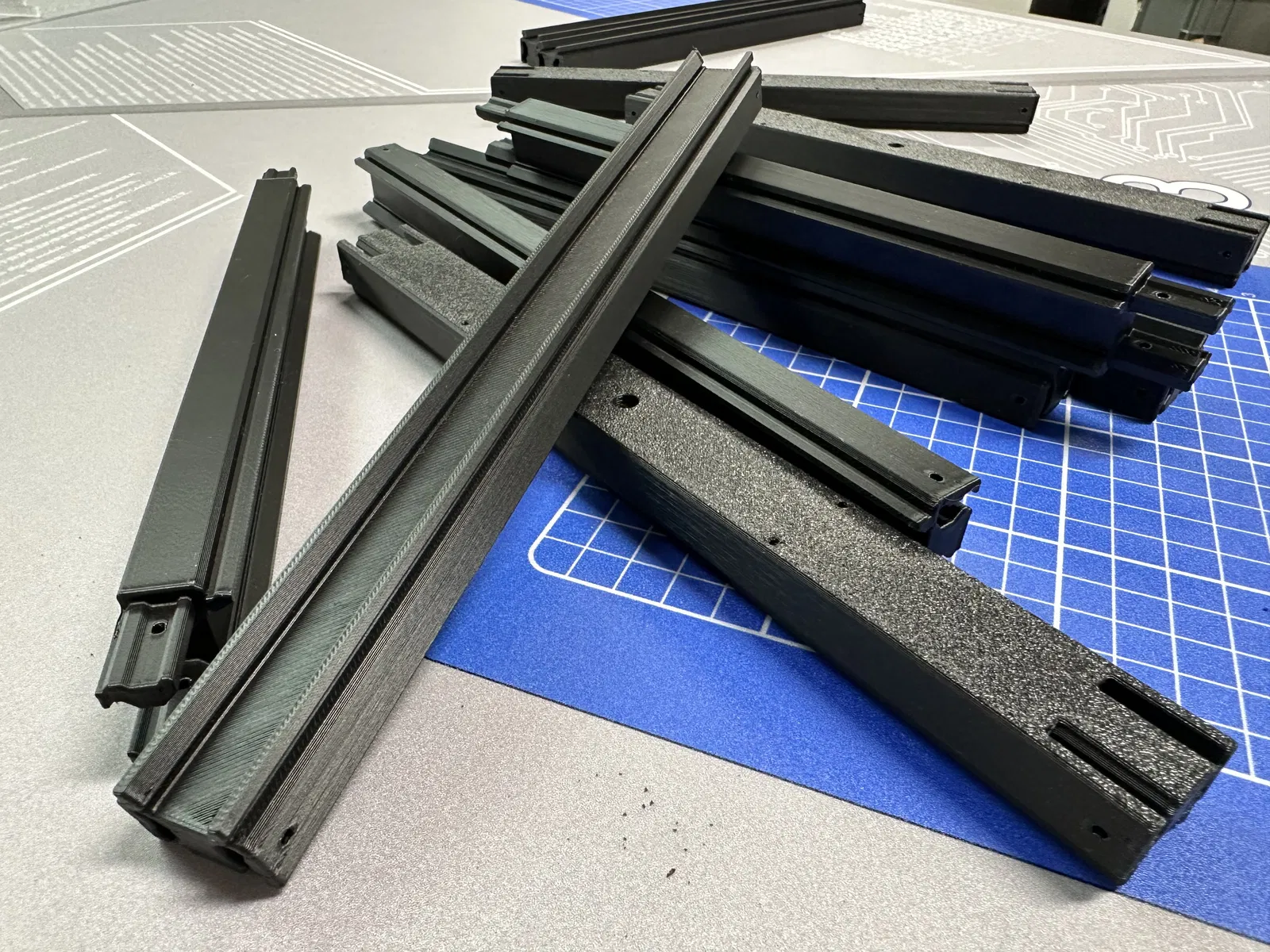

Ở mặt sau của tất cả các bộ phận thẳng, bạn sẽ thấy một lỗ được thiết kế để vừa khít với các bộ phận ren nhiệt tùy chọn. Chúng và các vít M4 hoặc móc treo là những phần cứng bổ sung duy nhất tôi khuyên dùng. Ở phiên bản đầu tiên, tôi đã bao gồm các mẫu để dán lên dây điện ở mặt sau để gọn gàng, và nếu mọi người muốn, tôi có thể bao gồm các mẫu tương tự ở đây. Tuy nhiên, các bộ phận đi kèm có các lỗ được thiết kế cho sợi nhựa, cho phép bạn quản lý dây điện bằng cách chỉ cần uốn cong sợi nhựa và ấn chúng vào các lỗ. (Xem ảnh).

Tùy chọn lắp đặt

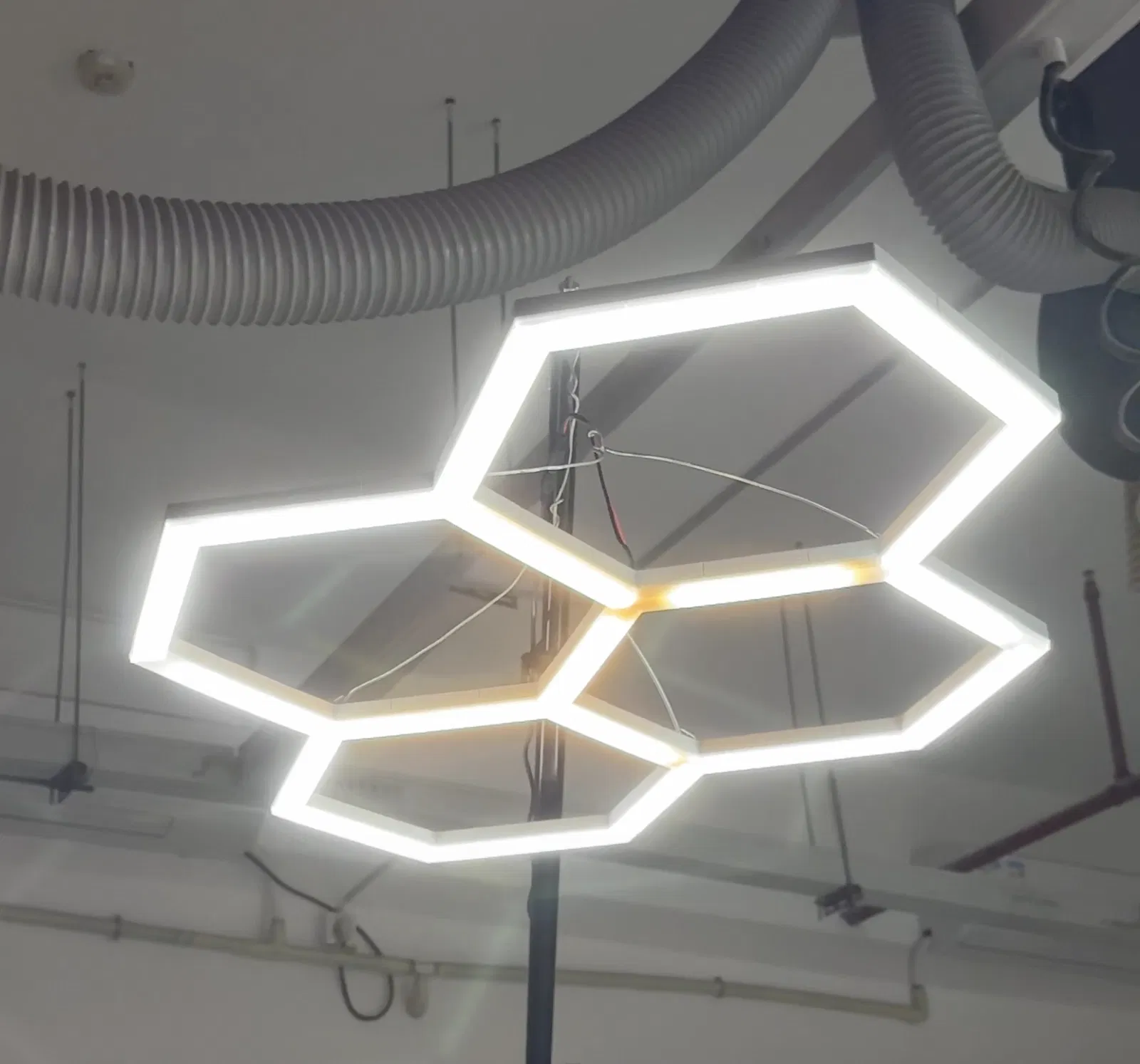

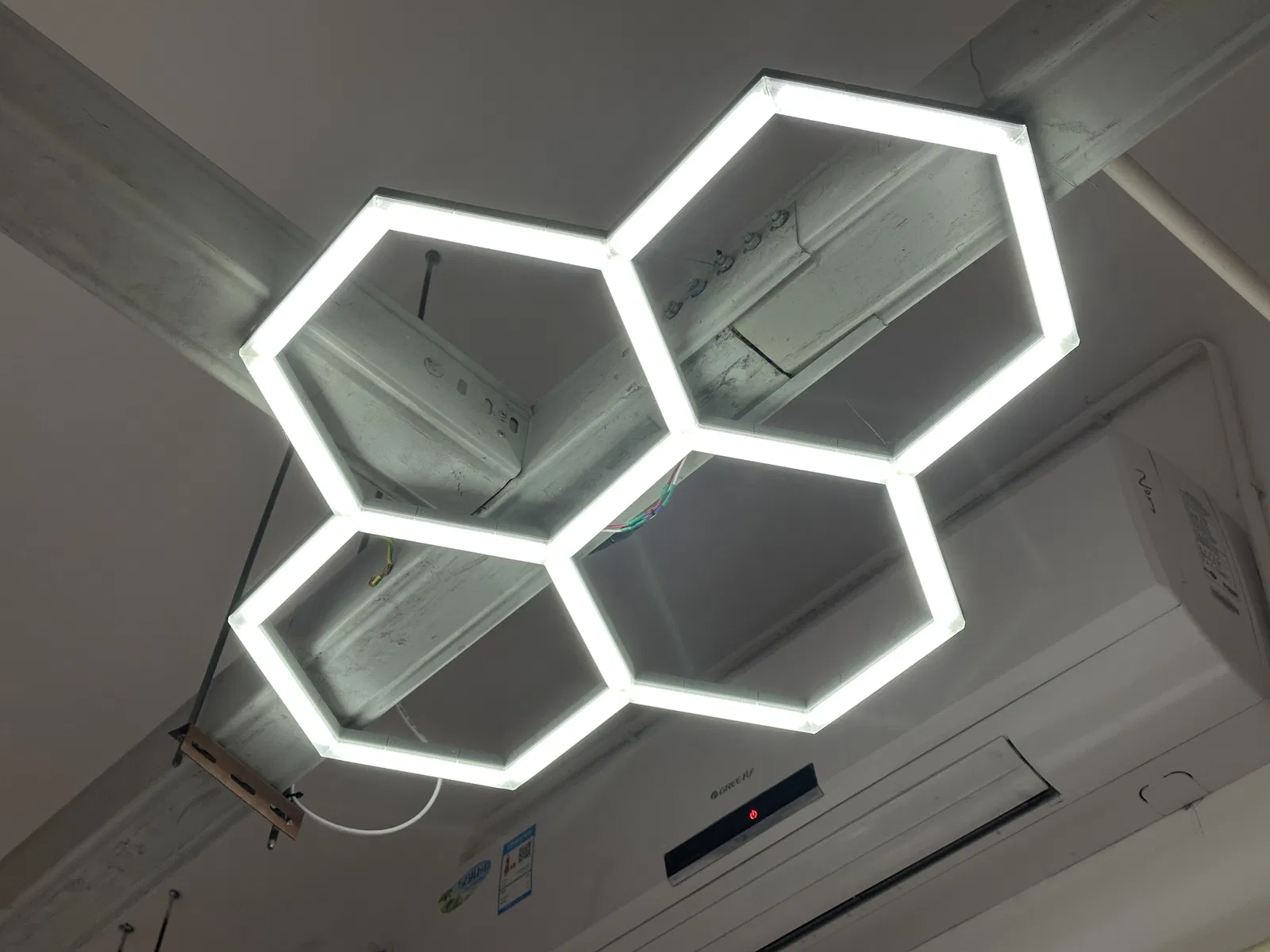

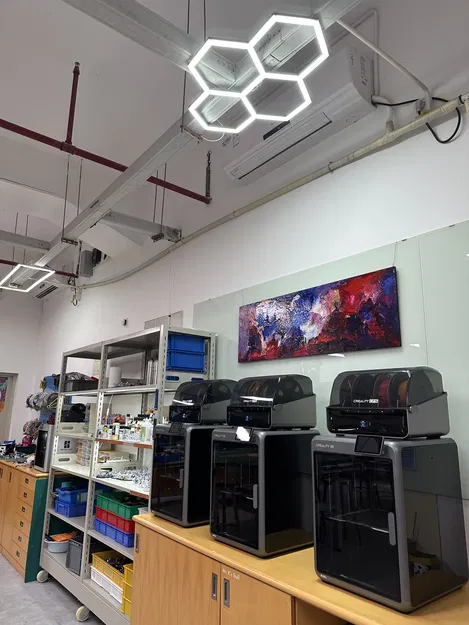

Bạn có thể sử dụng các bộ phận treo tùy chọn để treo khung từ trần nhà mà không cần bất kỳ phần cứng nào ngoài những gì bạn muốn sử dụng để treo. Thanh thẳng có thể dễ dàng sửa đổi để thêm các lỗ cho nam châm trong phần mềm cắt lớp của bạn, nếu bạn muốn gắn nó dưới một kệ thép như tôi đã làm. (Hoặc dán nam châm vào tủ của bạn). Tại thời điểm ra mắt, tôi chưa tải lên bộ phận lắp đặt và treo hoàn chỉnh, vì tôi phải giám sát một chuyến đi của trường trung học. Các mẫu thử nghiệm cho việc lắp đặt sẽ có mặt muộn nhất vào ngày 23 tháng 11, và các bộ phận treo vào ngày 19 tháng 11. (Tôi đã thử nghiệm chúng, chỉ cần chỉnh sửa một chút)

**Đủ về yêu cầu rồi! Làm thế nào để tôi làm một cái đèn?

Cả hai kích cỡ của các bộ phận hình lục giác đều được thiết kế để phù hợp với dải đèn LED có điểm cắt ở 25mm. Các bộ phận thẳng và hình chữ nhật có thể chứa nhiều kích cỡ khác nhau, vì vậy hãy đo dải đèn LED của bạn và chọn các bộ phận có kích thước gần đúng. Hãy nhớ để lại một chút không gian cho dây điện và các bộ phận treo.

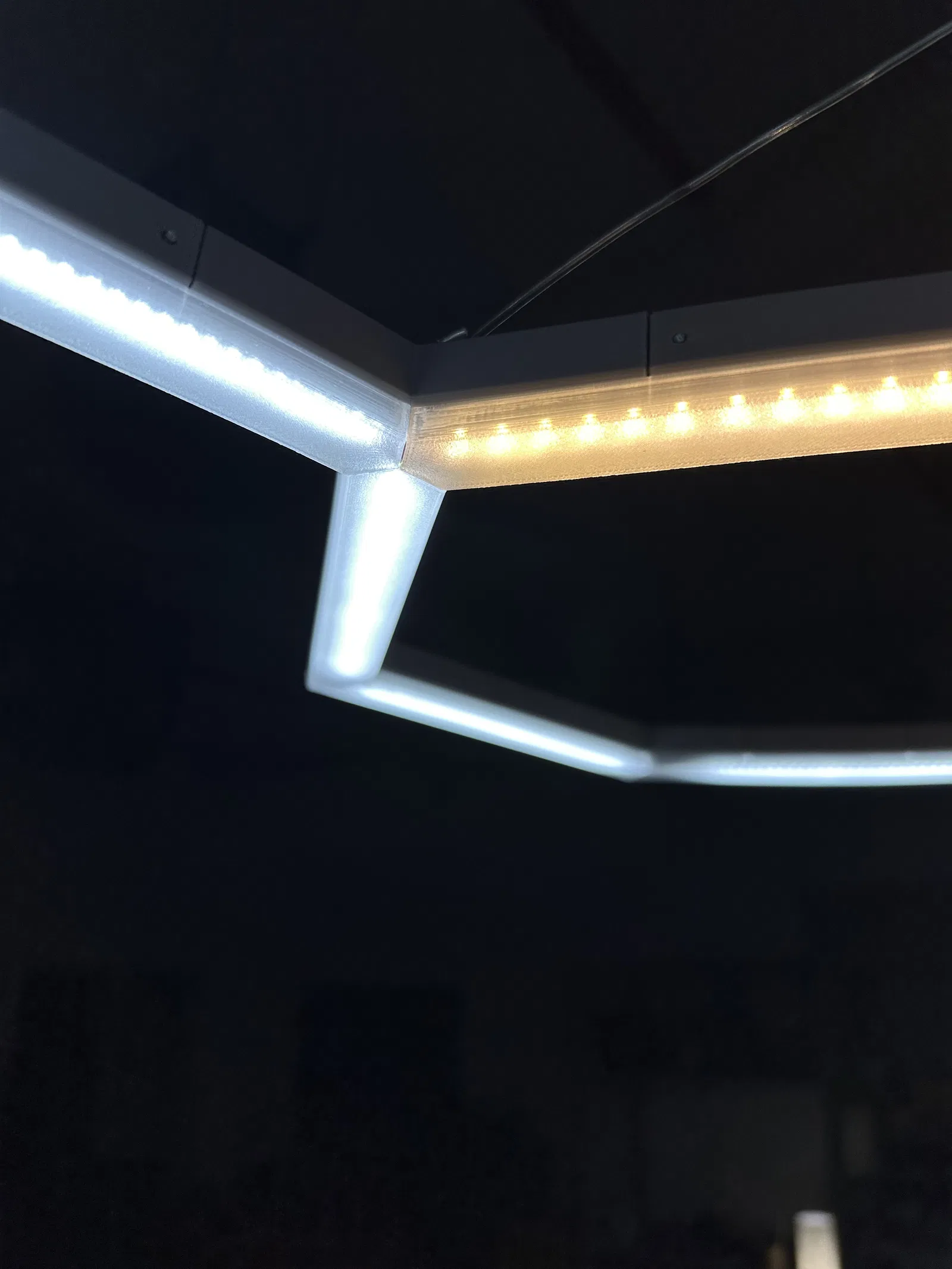

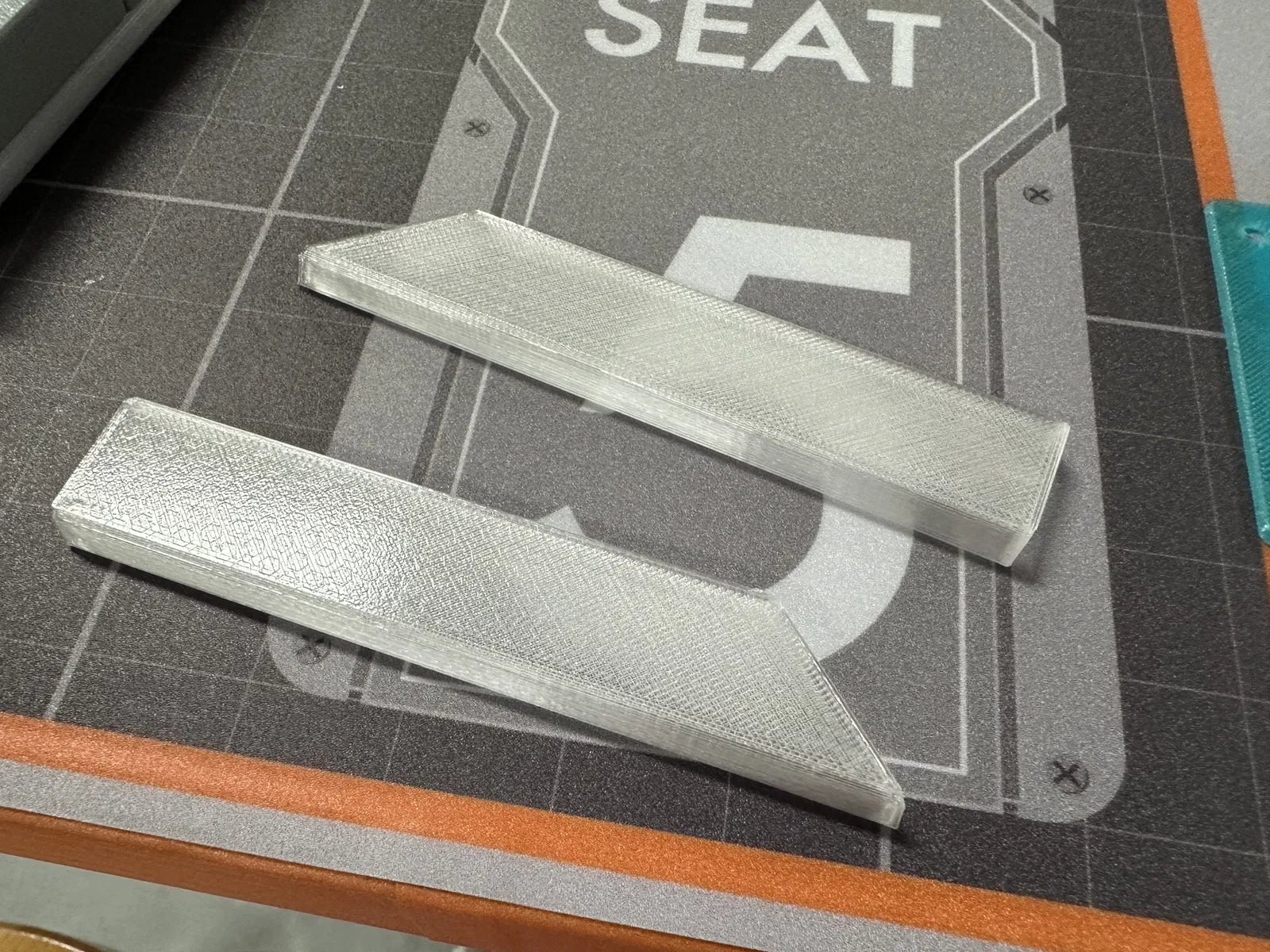

Tôi khuyên bạn nên in khung bằng CF hoặc GF PETG, ABS hoặc ASA. Tôi đã sử dụng PETG-CF cho một khung lớn, và đang thử nghiệm PLA cho một đèn nhỏ hơn để theo dõi độ rão theo thời gian. PETG trong mờ là lựa chọn hoàn hảo cho các nắp. Kẹp dải màu trắng là một ý tưởng hay, và nên là PETG hoặc ABS/ASA. PLA có thể bị gãy thay vì uốn cong.

Bước 1: Cắt dải LED theo kích thước phù hợp cho đèn của bạn. Rất, rất khuyến khích hàn trước các mối nối trước Bước 2.

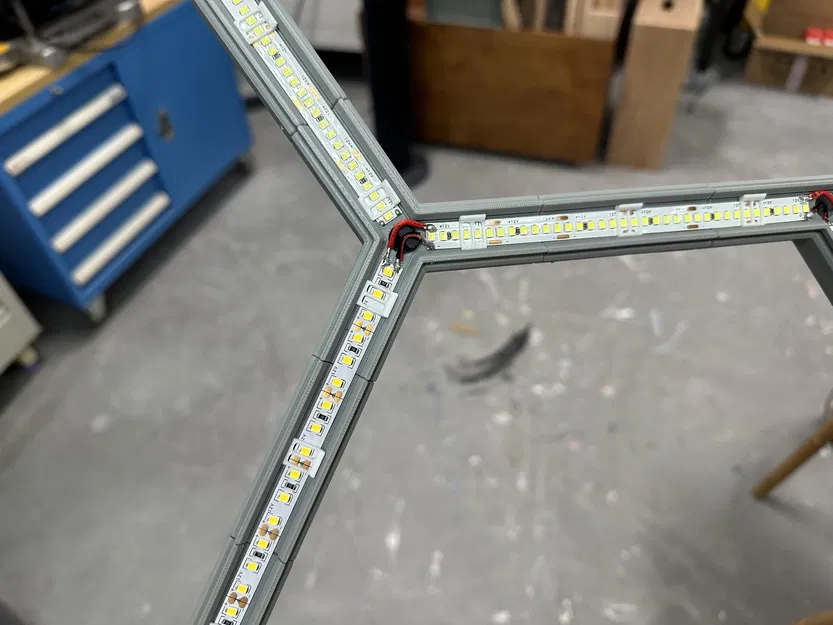

Bước 2: Đặt các dải vào khung. Cá nhân tôi thích đi vòng quanh bên ngoài và có cực dương ra, cực âm vào. Đối với các bộ phận bên trong, tôi cố gắng hạn chế dây nối chéo. Miễn là chúng tương đối đồng đều thì chúng sẽ trông đẹp. Sử dụng các kẹp ép để cố định các dải. Điều này thực sự không tùy chọn, vì keo dán trên dải đèn LED gần như chắc chắn sẽ không chịu được nhiệt lâu dài và bề mặt tiếp xúc của bộ phận in 3D không giống như kính. Nếu bạn làm phẳng các bộ phận, các dải sẽ bám dính tốt hơn một chút, nhưng vẫn rất nên sử dụng kẹp.

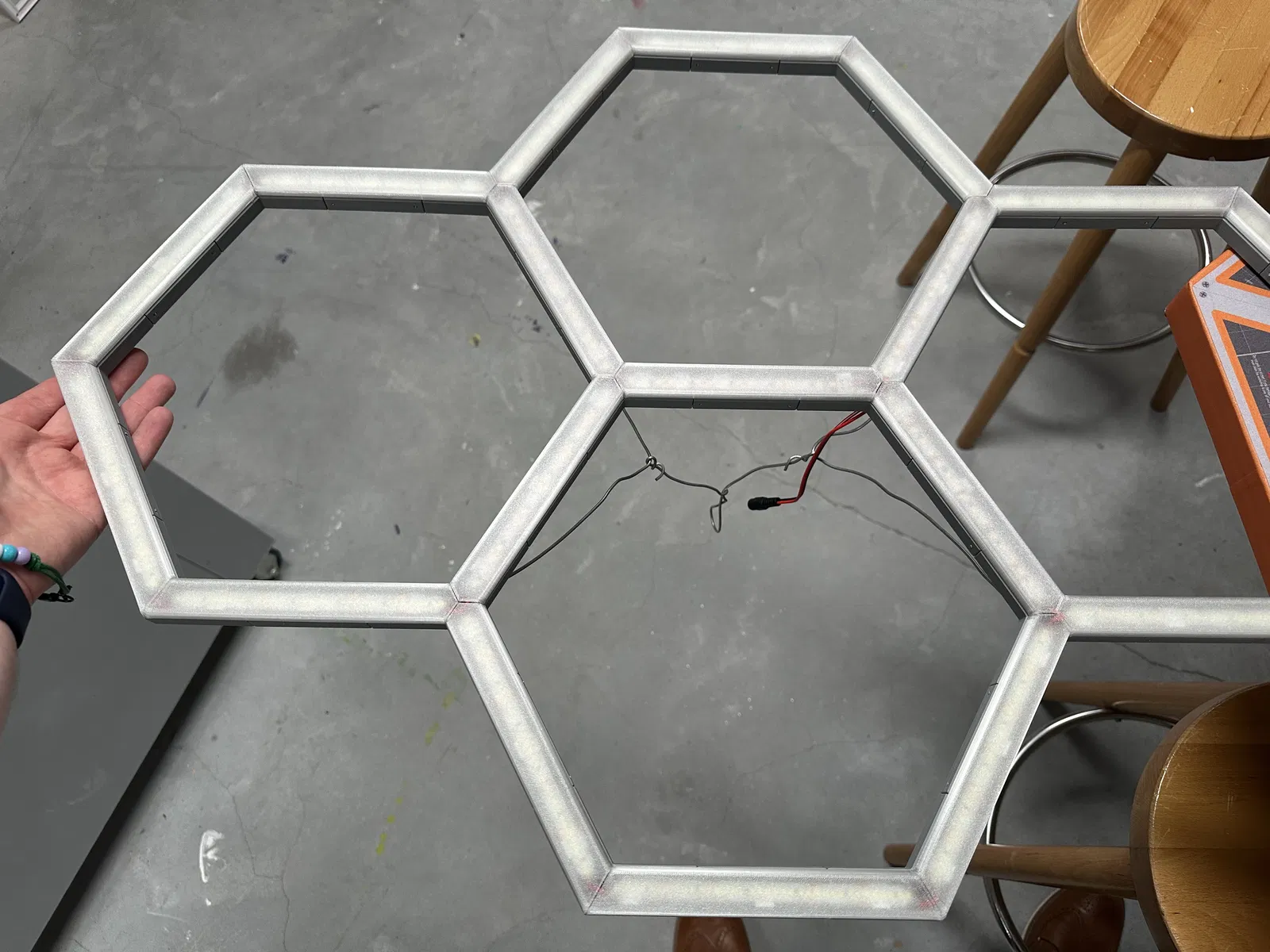

Bước 3: Cắt dây và hàn cố định. Tùy thuộc vào kích thước đèn của bạn, có thể tốt nhất là cấp nguồn ở giữa - đi dây tương ứng. Với các hình lục giác, tôi đếm số lượng phần mà nguồn điện sẽ được chia và cố gắng giữ cho chúng đều nhau. Hãy nghĩ về nguồn điện như một cái cây và cố gắng cung cấp năng lượng đều cho càng nhiều nhánh càng tốt. Đối với các dải 240 điốt mỗi mét, bạn có thể cần cấp nguồn tại 4 điểm, mỗi điểm phân nhánh theo các hướng khác nhau. Đối với một đường thẳng dưới 2 mét, bạn có thể chỉ cần cấp nguồn từ một phía.

Lưu ý Bước 2 và 3: Tôi đã vẽ một sơ đồ để giúp giải thích về dây điện. Gửi lời xin lỗi đến các kỹ sư điện nếu có bất kỳ sai sót nào - sơ đồ này là kết quả của nghiên cứu và thử nghiệm cá nhân, cố gắng đảm bảo nguồn điện được cung cấp đều trên tất cả các dải.

Bước 4: Kiểm tra kết nối nguồn, lý tưởng nhất là bằng đồng hồ vạn năng. Tùy thuộc vào thông số của bạn, có thể sử dụng nhiều loại đèn LED và bộ nguồn khác nhau, nhưng điều quan trọng là đảm bảo điện áp bạn chọn tương đối ổn định trên tất cả các dải, cũng như đảm bảo đèn thực sự hoạt động.

Bước 5: Gắn nắp và lắp đặt hoặc treo đèn. Tôi đã lướt qua việc thêm công tắc, thêm ổ cắm điện, bộ điều khiển RGB, bộ điều chỉnh độ sáng, v.v. Đây là một bộ các mẫu dùng để in khung vật lý và nắp khuếch tán, nhưng phần còn lại tùy thuộc vào bạn. Tôi sẽ tải lên các mẫu phù hợp với một ổ cắm điện cụ thể mà tôi có, và sẽ tạo ra một phiên bản RGB - cũng như một bộ phận để giữ vi điều khiển SEEED Studio Xiao. Bạn có thể cần thực hiện một số nghiên cứu và học hỏi thêm để chế tạo một chiếc đèn thành công, và điều đó không sao cả! Phiên bản đầu tiên của tôi đi sâu hơn vì tôi đang giải thích sản phẩm cụ thể đó - nhưng không có sản phẩm cụ thể với hệ thống này - chỉ có sản phẩm cụ thể của bạn.
