Máy Cuốn Sợi In 3D – Phiên Bản Dễ In Bánh Răng 100% In Được
Tổ chức sợi chỉ và dây cáp gọn gàng với máy cuốn sợi in 3D hoàn toàn này – thiết kế đơn giản, không cần thêm phụ kiện. Giờ đây có thêm bánh răng và dễ in hơn.
Mô tả
Tóm tắt

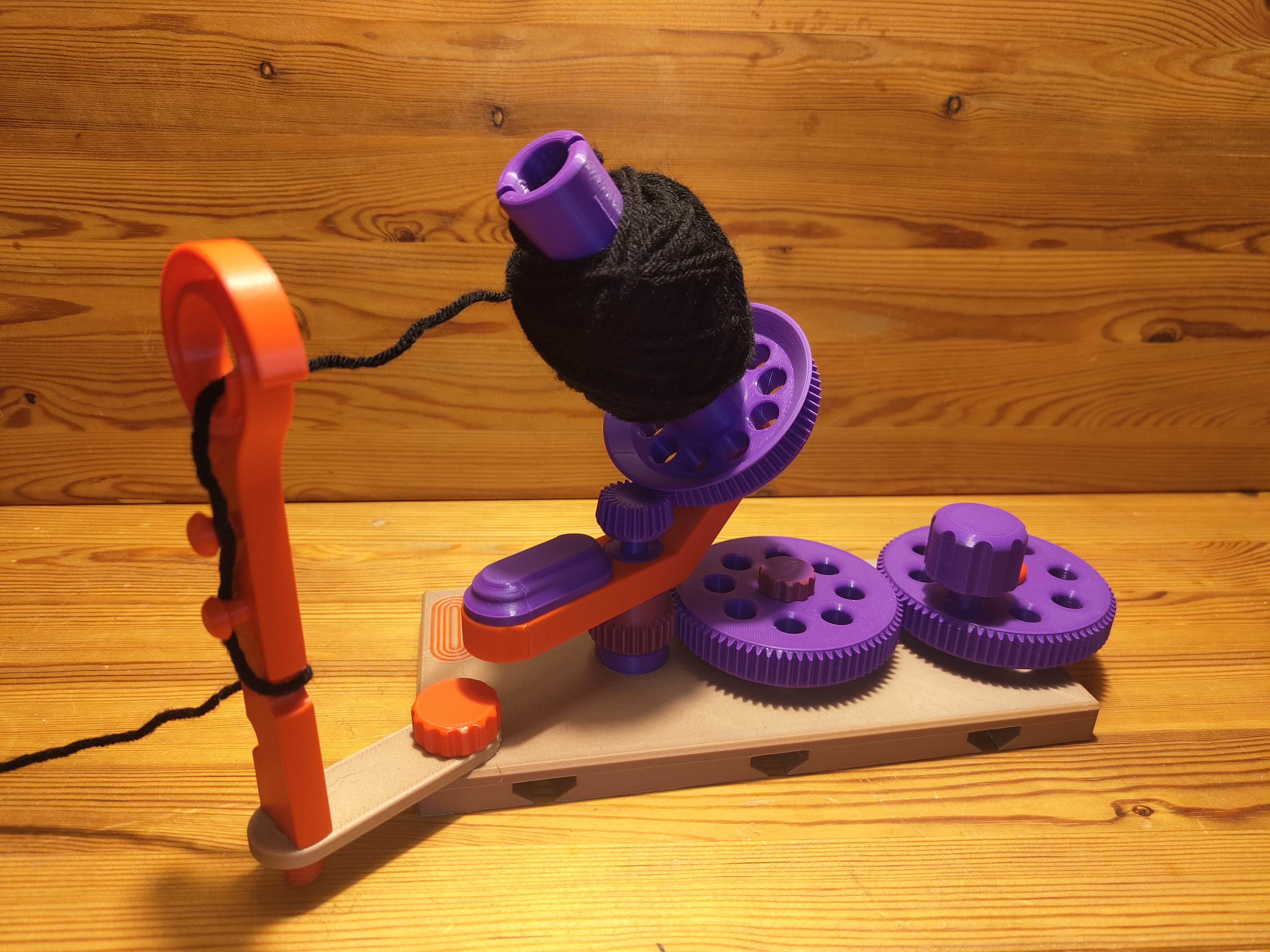

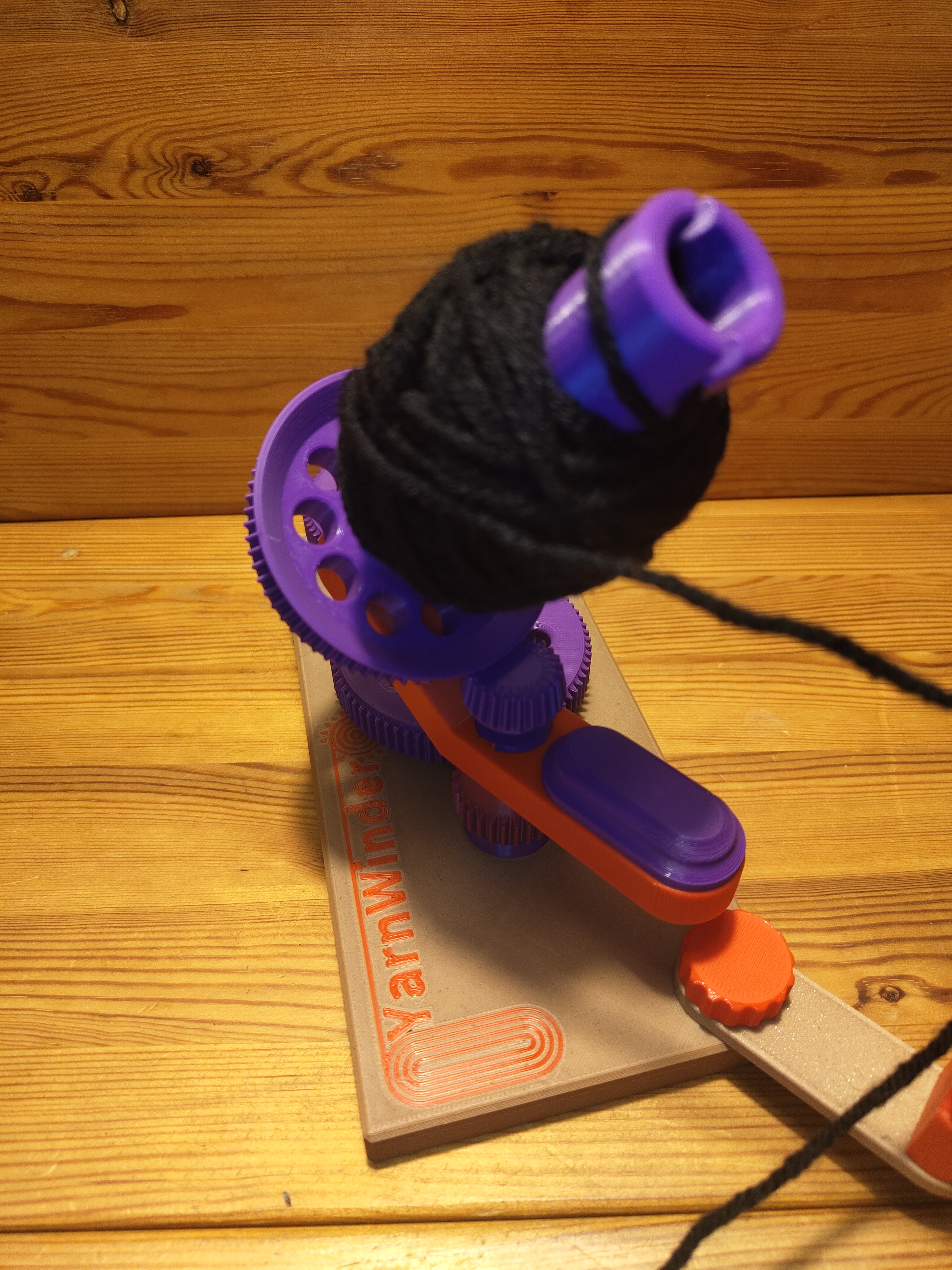

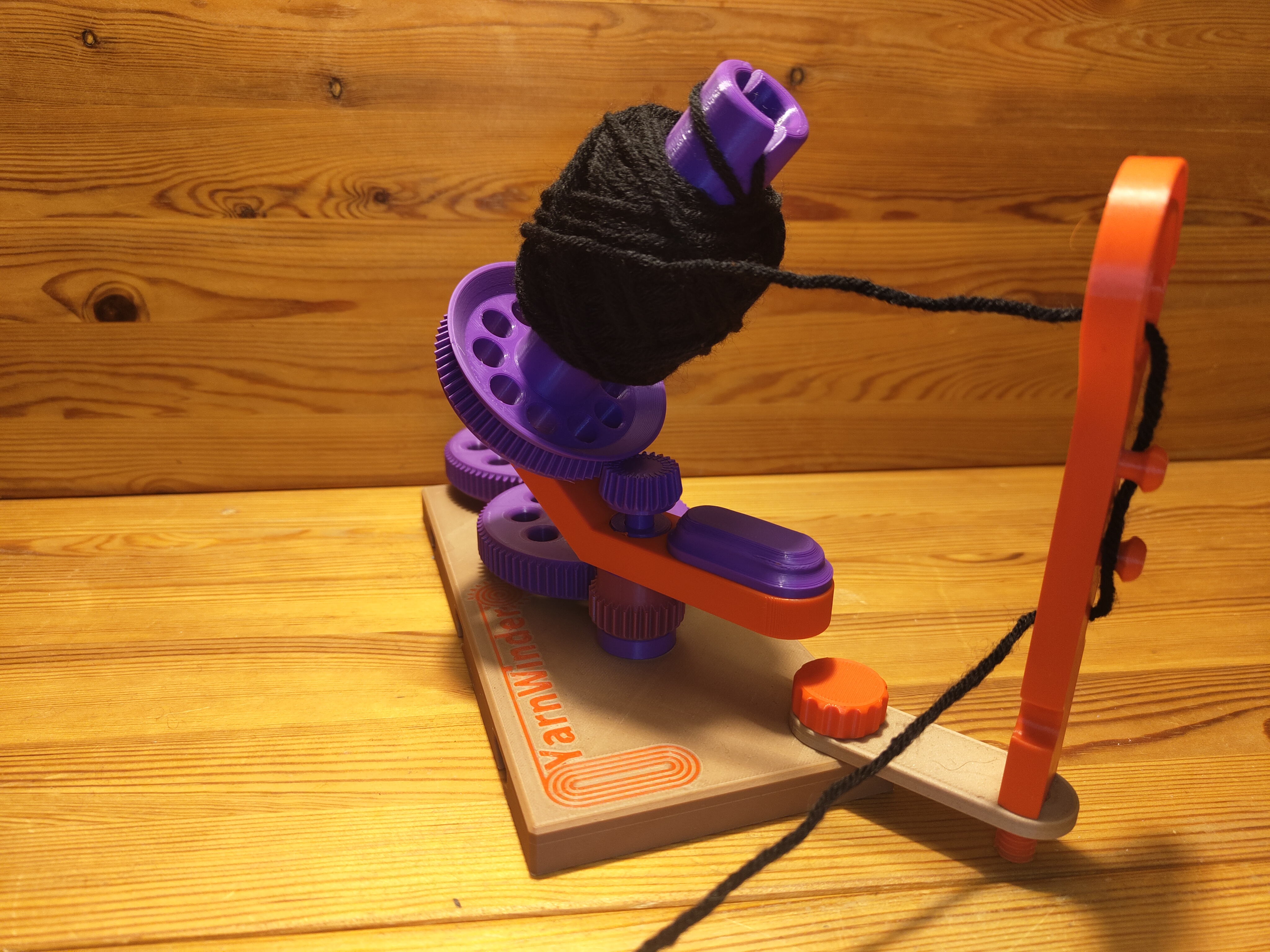

Đây là một máy cuốn sợi chỉ in 3D 100% được thiết kế để biến những cuộn sợi hoặc chỉ thừa thành những cuộn tròn gọn gàng — dễ dàng, nhanh chóng và đáng tin cậy.
Các tính năng chính
- In 3D hoàn toàn — không cần ốc vít, bạc đạn, dây thun hay keo
- Ốc dẫn hướng mở cho phép tháo sợi dễ dàng mà không cần cắt
- Tay quay in tại chỗ cho phép xoay mượt mà, thoải mái
- Tối ưu hóa chỉ cho PLA — không cần TPU hay PETG
Về phiên bản này
Model này dựa trên tất cả những gì tui học được từ phiên bản dùng dây đai TPU đầu tiên. Sau khi nhận được nhiều phản hồi hữu ích, tui muốn tạo ra một máy cuốn sợi mà:
- in dễ dàng hơn
- chỉ sử dụng PLA tiêu chuẩn
- tránh dùng dây đai co giãn và vật liệu bổ sung
- tích hợp tất cả các cải tiến từ thiết kế trước đó
- Kết quả là một máy cuốn sợi chỉ đơn giản hơn, chắc chắn hơn và đáng tin cậy hơn — vẫn in 3D hoàn toàn, giờ đây còn dễ tiếp cận hơn nữa.
Lắp ráp
Mẹo: Chà nhám nhẹ và bôi trơn các bộ phận chuyển động có thể giúp xoay mượt hơn.
Bước 1 – Chuẩn bị bộ phận quay
- Vặn ốc bánh xe quay vào tâm quay.
- Đặt vật nặng vào chỗ lõm.
- Vặn ốc dẫn động vào tâm quay.
Bước 2 – Lắp ráp đĩa
- Vặn trục vào đĩa.
- Lắp thanh đỡ và cố định nó bằng bu lông thanh đỡ.
- Vặn ốc dẫn sợi vào thanh đỡ.
- Lắp bánh xe dẫn động vào đĩa bằng miếng đệm bánh xe và ốc bánh xe dẫn động.
- Lắp bánh răng vào đĩa bằng miếng đệm bánh xe và ốc bánh răng.
Bước 3 – Lắp bộ phận quay
- Đặt bộ phận quay đã lắp ráp (từ Bước 1) lên trục.
- Cố định nó bằng cách vặn đầu trục.

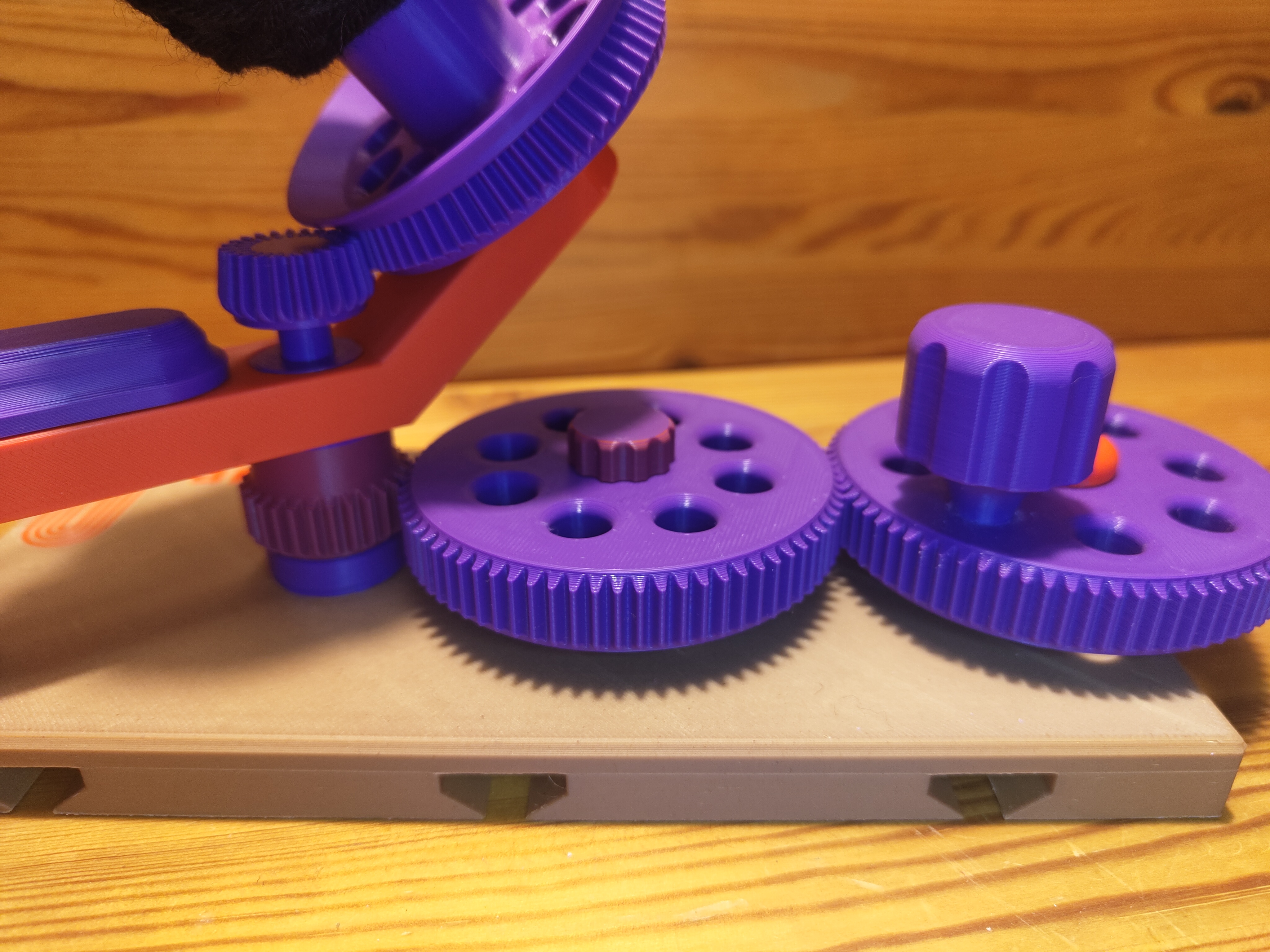

Bước 4 – Lắp bánh xe quay & Khớp bánh răng
- Đẩy bánh xe quay vào ốc bánh xe quay.
- Nâng nhẹ bộ phận quay nếu cần để giúp bánh răng khớp với đầu trục.

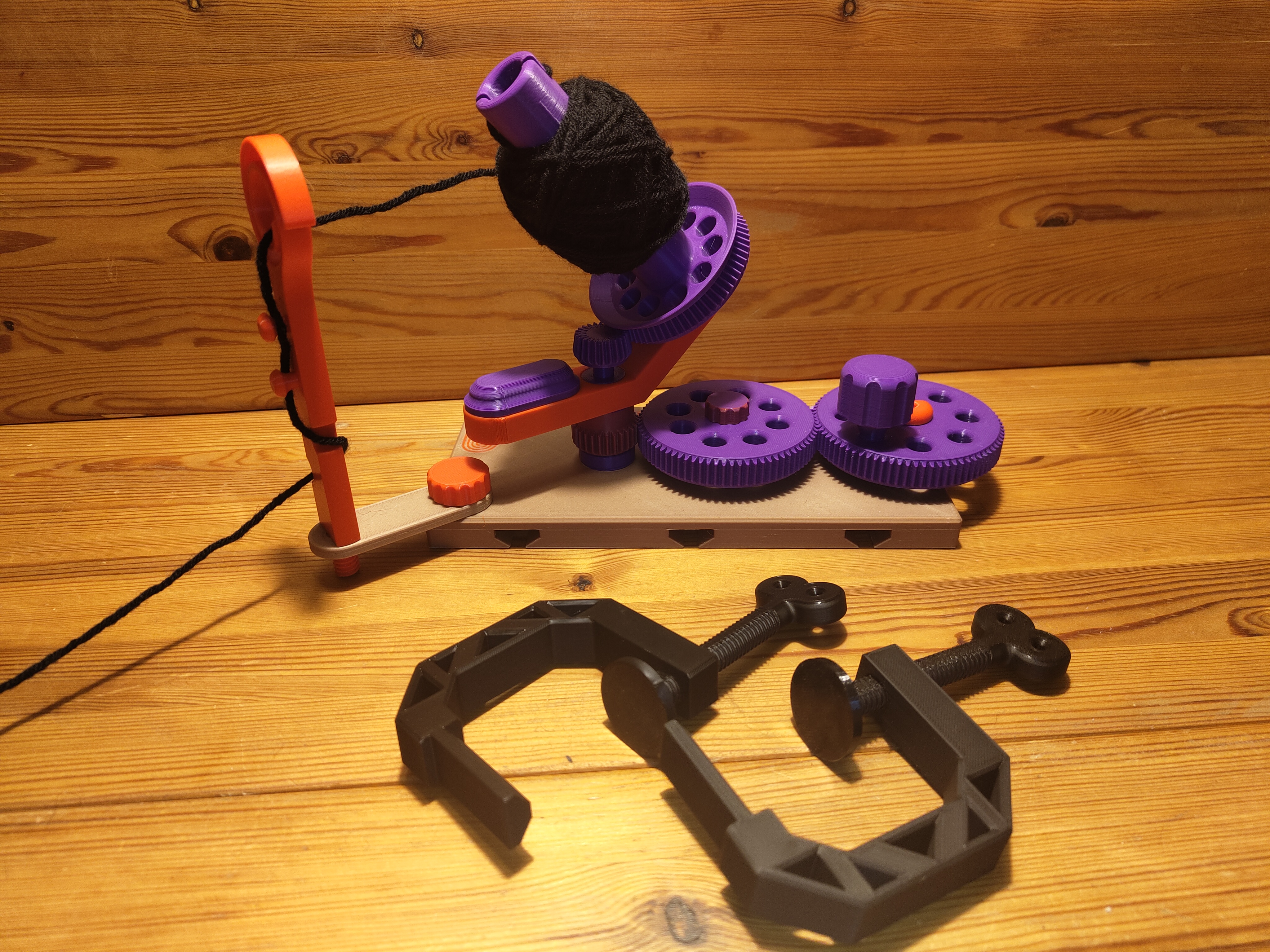

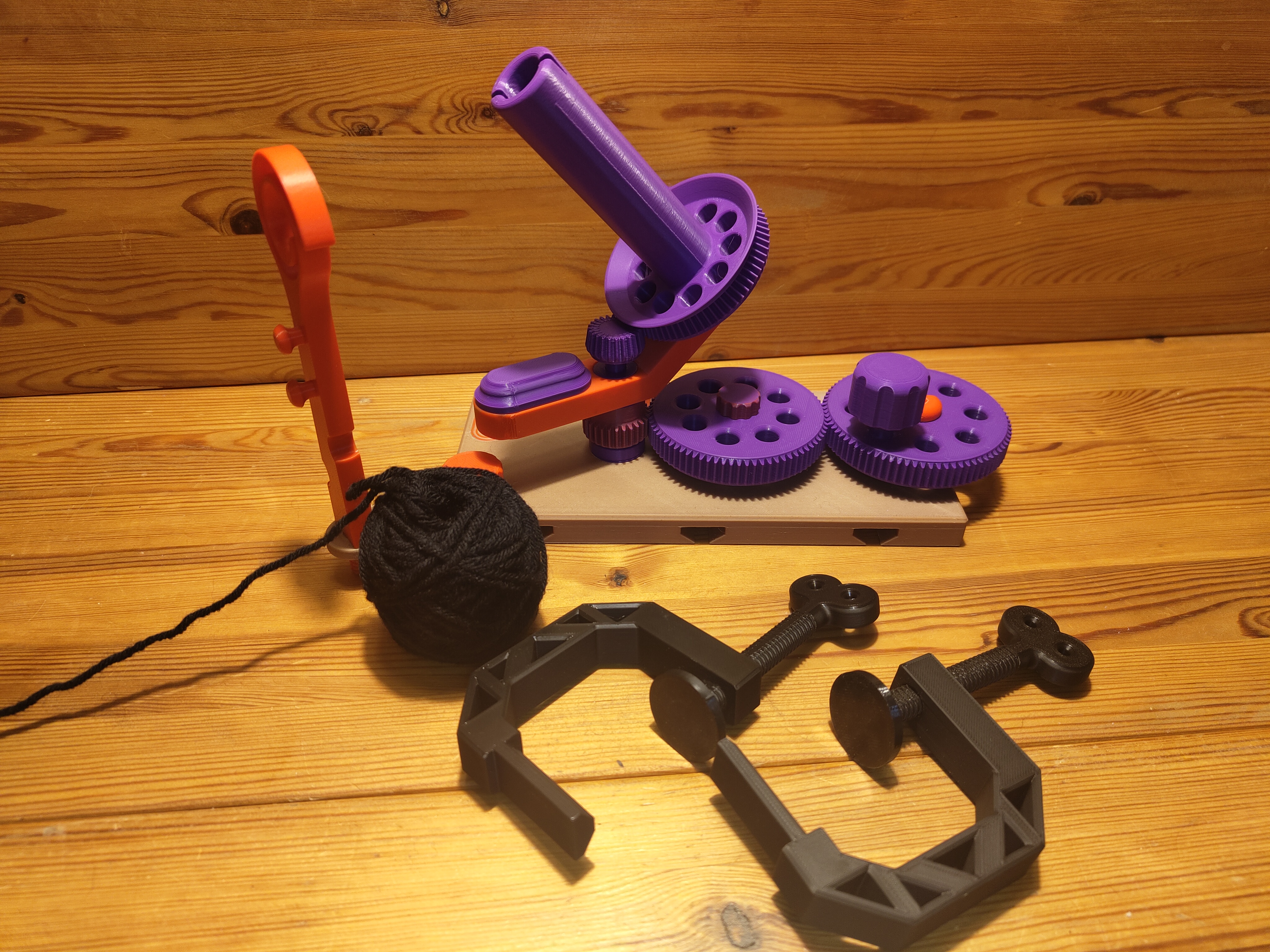

Bước 5 – Kẹp bàn (Tùy chọn)
- Đối với mỗi kẹp bàn cần thiết:
- Vặn ốc kẹp xuyên qua đế kẹp.
- Đẩy chân vào khớp nối của ốc kẹp.
- Lắp đế kẹp vào bất kỳ khe nào của đĩa và siết chặt để cố định máy cuốn vào bàn.
Xong rồi :)
Để lại bình luận nếu bạn thích dự án này hoặc để lại một "make" nếu bạn cũng đã làm nó nhé :) chúc bạn cuốn chỉ vui vẻ
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
