HULA v1.0 cho Máy in VORON

(QUAN TRỌNG)

• Xin hãy tải Hướng dẫn Sử dụng cho HULA v1.0.
• Tôi cố gắng hết sức để kiểm tra và thử nghiệm hồ sơ in mà tôi tạo ra. Chúng được cập nhật với bất kỳ thay đổi nào tôi đã thực hiện đối với thiết kế.
• Nếu bạn muốn mua bộ phần cứng cho HULA, vui lòng kiểm tra danh sách Nhà cung cấp trong Khu vực của bạn.
• Vòng đệm ổ trục phải được lắp với mặt nhẵn hướng về phía ổ trục.

CẬP NHẬT: 10 tháng 8 năm 2024

Tôi đã thu thập phản hồi có giá trị từ người dùng kể từ khi ra mắt HULA RC2. HULA v1.0 là kết quả của việc kết hợp một số gợi ý này để cải thiện thiết kế.

1. Các bộ phận HULA PETG giờ đây dễ in và lắp ráp hơn.
2. Thiết kế bộ giảm chấn TPU được cải thiện để giảm chấn tuyến tính hơn và dễ in hơn với ít bị chảy sợi hơn.
3. Đã làm sạch các tệp dự án 3mf và cập nhật hướng dẫn sử dụng.

Tôi hy vọng điều này sẽ cải thiện trải nghiệm của người dùng khi làm HULA.

Nếu bạn muốn mua chân HULA sẵn sàng sử dụng hoặc Bộ phần cứng HULA, tôi đã hợp tác với các nhà cung cấp khu vực để cung cấp chúng với giá cả phải chăng. Tôi tin vào việc mua hàng địa phương và ủng hộ các doanh nghiệp địa phương. Xem bên dưới danh sách các nhà cung cấp được ủy quyền.

LƯU Ý

Vì tôi không sở hữu Voron Switchwire, HULA cho Voron Switchwire chưa được thử nghiệm đúng cách. Phân bổ trọng lượng trên 4 chân có thể không cân bằng và điều này có thể dẫn đến sự cố mất cân bằng tải. Bất kỳ ai sử dụng Switchwire và quan tâm đến việc thử nghiệm HULA nên theo dõi thiết lập và hiệu suất. Phản hồi của bạn sẽ rất được đánh giá cao.

GIỚI THIỆU

Hầu hết các máy in 3D đều sử dụng chân cao su được thiết kế để hấp thụ rung động của động cơ và bộ truyền động. Nó không làm tốt việc hấp thụ lực gây ra bởi sự thay đổi hướng của đầu dò. Tôi lấy cảm hứng từ các bộ cách ly đế địa chấn được sử dụng để chống động đất cho các công trình kiến trúc và thiết kế HULA.

HULA là gì?

HULA là Chân chống rung Tự Căn chỉnh Đa hướng được thiết kế đặc biệt để giảm rung động chuyển động do máy in 3D tốc độ cao tạo ra. Nó tách rời máy in khỏi bàn và giảm chấn lực XY ngang của máy in corexy & cartesian, ngăn máy in bị lắc lư. Điều này làm giảm ứng suất lên khung máy in, cải thiện chất lượng in và giảm rung động truyền đến bàn và các máy in khác. HULA cho Voron được thiết kế với các nguyên tắc tương tự. Lõi trung tâm HULA (được thiết kế cho Creality K1) được trang bị bộ chuyển đổi chân cụ thể cho các máy in Voron khác nhau.

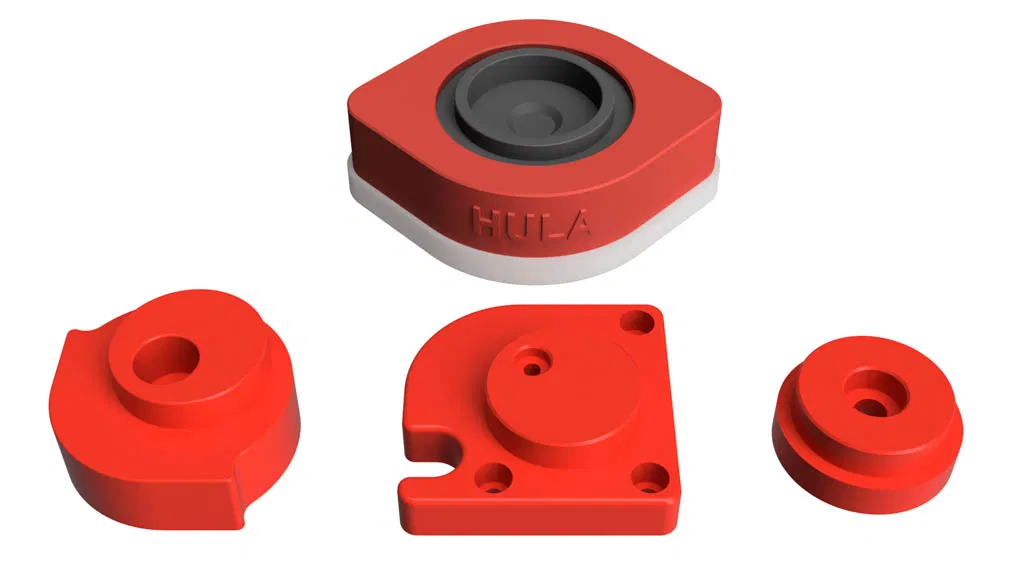

BOM

Không in

• M3x8mm SHCS - 8 chiếc
• Ổ trục chặn F8-22M - 4 bộ

In

• Bộ giảm chấn TPU - 4 chiếc
• Tấm đệm khí TPU - 4 chiếc
• Vỏ trên - 4 chiếc
• Vỏ dưới - 4 chiếc
• Lõi trung tâm - 4 chiếc
• Bộ chuyển đổi chân - 4 chiếc

CÁC BỘ PHẬN IN

Các tệp cho HULA cho Voron đã được chuẩn bị trên BambuSlicer và có thể mở bằng OrcaSlicer. Nếu bạn muốn HULA cho các máy in 3D khác (ví dụ: Bambu Lab hoặc Creality), bạn có thể tải chúng từ trang MakerWorld của tôi.

Có 2 phiên bản có và không có hỗ trợ PLA. Để làm HULA cho VORON, bạn cần in Tấm in 01, 07 và 09 (tùy chọn)

Hướng dẫn Lắp ráp

Vui lòng tham khảo hướng dẫn sử dụng pdf.

Nhà cung cấp trong Khu vực của bạn

Nếu bạn muốn mua chân HULA sẵn sàng sử dụng hoặc Bộ phần cứng HULA, tôi đã hợp tác với các nhà cung cấp khu vực để cung cấp chúng với giá cả phải chăng. Tôi tin vào việc mua hàng địa phương và ủng hộ các doanh nghiệp địa phương.

MỸ & CA

Một sự hợp tác giữa ThrutheFrame và Voxelpla cung cấp các bộ lắp ráp sẵn và bộ phần cứng (in bằng sợi Voxelpetg+ và 95A TPU). Cửa hàng VOXELPLA. Ngoài ra, Voxelpla cung cấp vận chuyển miễn phí khi bạn mua HULA lắp ráp sẵn/bộ phần cứng cùng với 3 cuộn sợi Voxel. Về vận chuyển đến Canada, vui lòng liên hệ trực tiếp với Voxelpla.

EU

Một sự hợp tác giữa ThrutheFrame và Veetec3D cung cấp các bộ lắp ráp sẵn và bộ phần cứng in bằng sợi Prusament Black PET-g và Esun White 95A TPU. Để biết thêm thông tin, vui lòng truy cập Cửa hàng VTC3D.

ÚC & NZ

i3dprint hiện cung cấp HULA lắp ráp sẵn cho máy in Bambu Lab X1 và P1 series. Cửa hàng in 3D này nằm ở NSW là một đội gồm cha và con trai.

JC-3D cung cấp HULA lắp ráp sẵn cho máy in Bambu Lab X1 series, P1 series và A1 mini cho ÚC và NZ. LƯU Ý: Vui lòng kiểm tra với người bán về số lượng còn hàng và thời gian giao hàng trước khi đặt hàng.

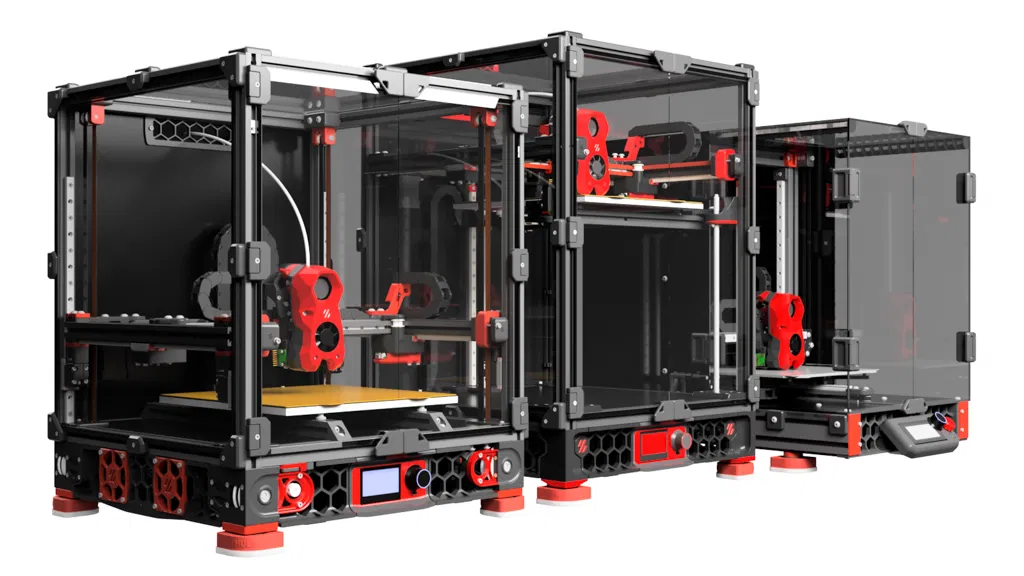

HÌNH ẢNH

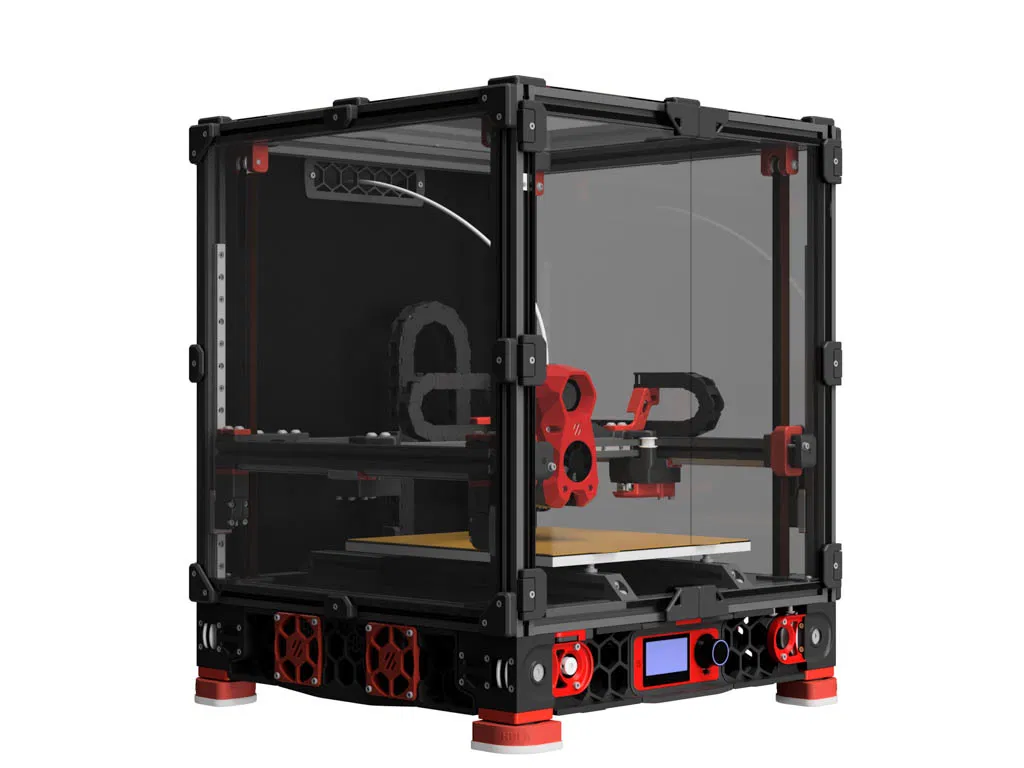

V2.4R2

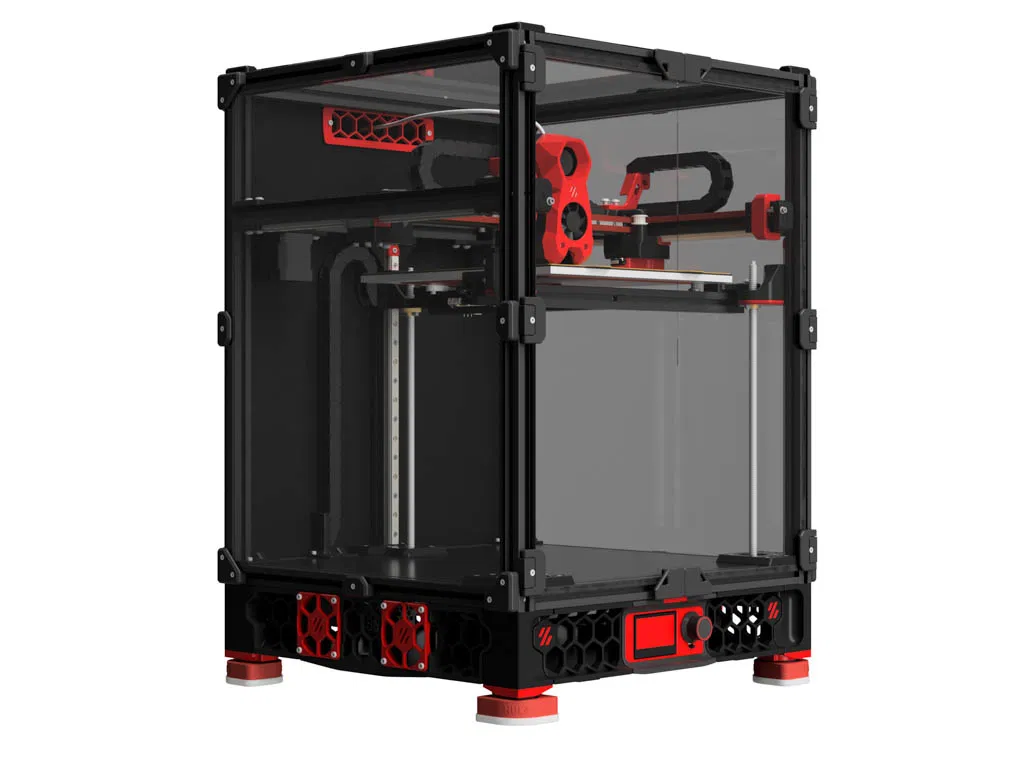

Trident

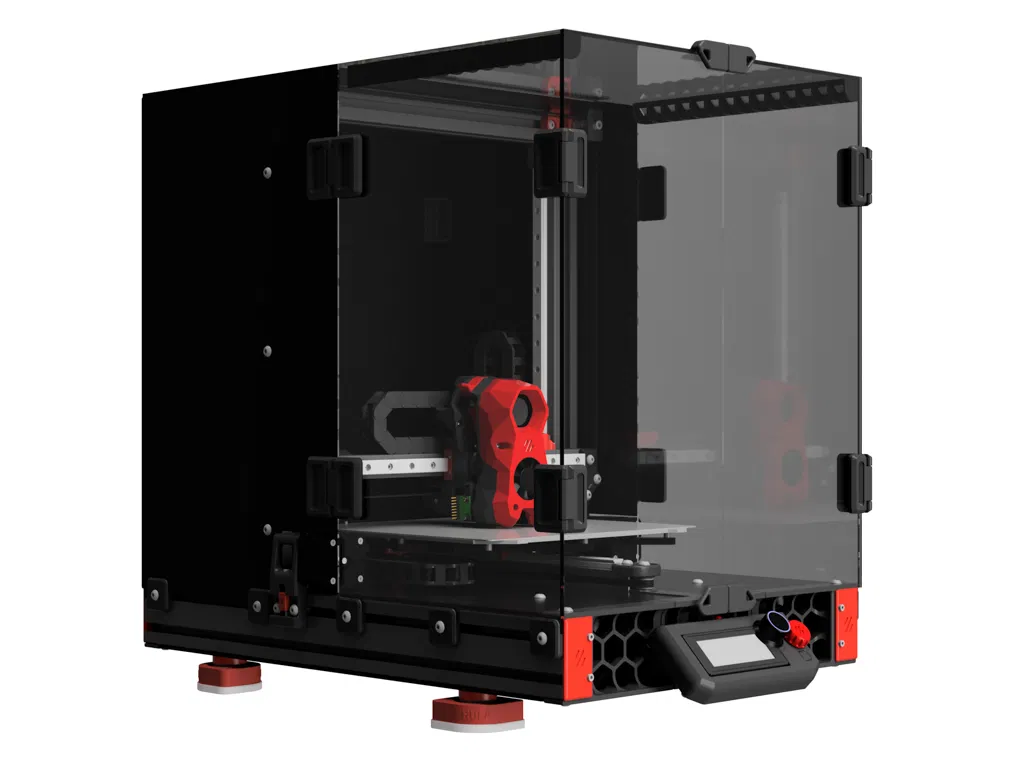

Switchwire

VIDEO

(Sẽ cập nhật)

Hula được tạo ra để trở thành một dự án vui vẻ và hữu ích cho cộng đồng, và cách nó di chuyển gợi cho tôi nhớ đến [Crayon Shin Chan 蜡笔小新 (クレヨンしんちゃん)](https://en.wikipedia.org/wiki/Crayon_Shin-chan#:~:text=Crayon%20Shin-chan%20(Japanese%3A,and%20illustrated%20by%20Yoshito%20Usui.), một trong những bộ manga yêu thích của tôi thời đi học.

Nắp đậy theo chủ đề cho HULA v1.0

(Sẽ cập nhật)

KẾT LUẬN

Cho đến nay, các thiết kế của tôi đều miễn phí để tải xuống cho mục đích sử dụng cá nhân. Không có Patreon, Không có Thành viên, Không có Câu lạc bộ, Không có Đăng ký và Không có OnlyFan (hahaha). Nếu bạn thích thiết kế của tôi và muốn đóng góp cho việc mua cà phê của tôi và giúp tài trợ cho sợi/vật liệu cần thiết cho việc tạo mẫu, làm bất kỳ điều nào sau đây sẽ rất được đánh giá cao:

1. Đăng bài làm của bạn trong phần bình luận và các trang mạng xã hội in 3D khác
2. Mua bộ HULA từ các nhà cung cấp được liệt kê
3. Mua cho tôi một ly cà phê tại Ko-fi hoặc paypal.me

MIỄN TRỪ TRÁCH NHIỆM

Giống như tất cả các thiết kế của tôi, quá trình tạo mẫu và thử nghiệm đã được thực hiện để đảm bảo khả năng in và đáp ứng mong đợi của tôi. Tuy nhiên, tôi hiểu rằng nó có thể hoạt động hoặc không hoạt động đối với bạn. Tôi yêu cầu bạn đọc tất cả các hướng dẫn trước khi in và lắp đặt theo quyết định của riêng bạn.
