Hệ thống hộp đựng ống dạng tham số (Ống + Nắp + Nối dài)

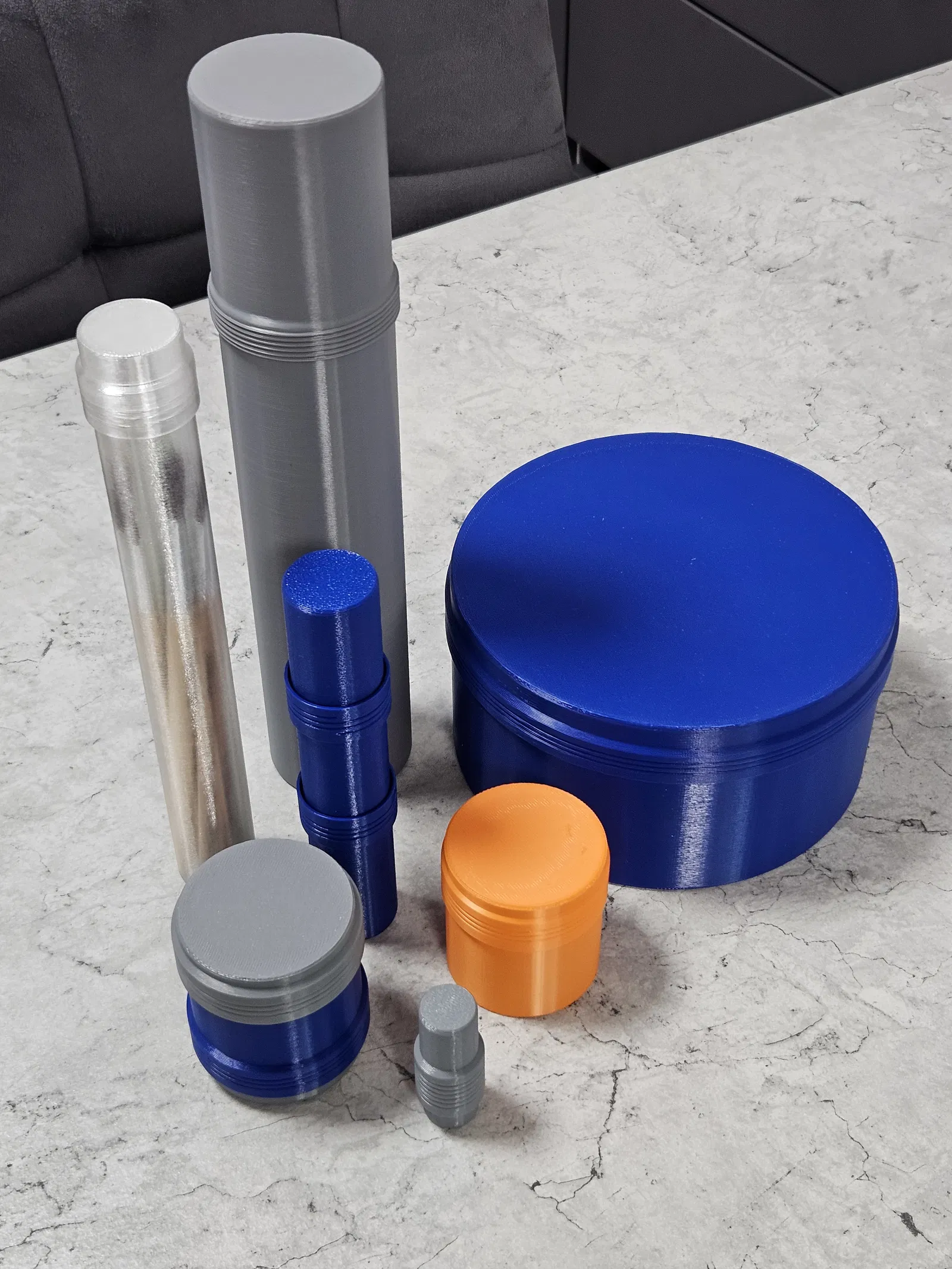

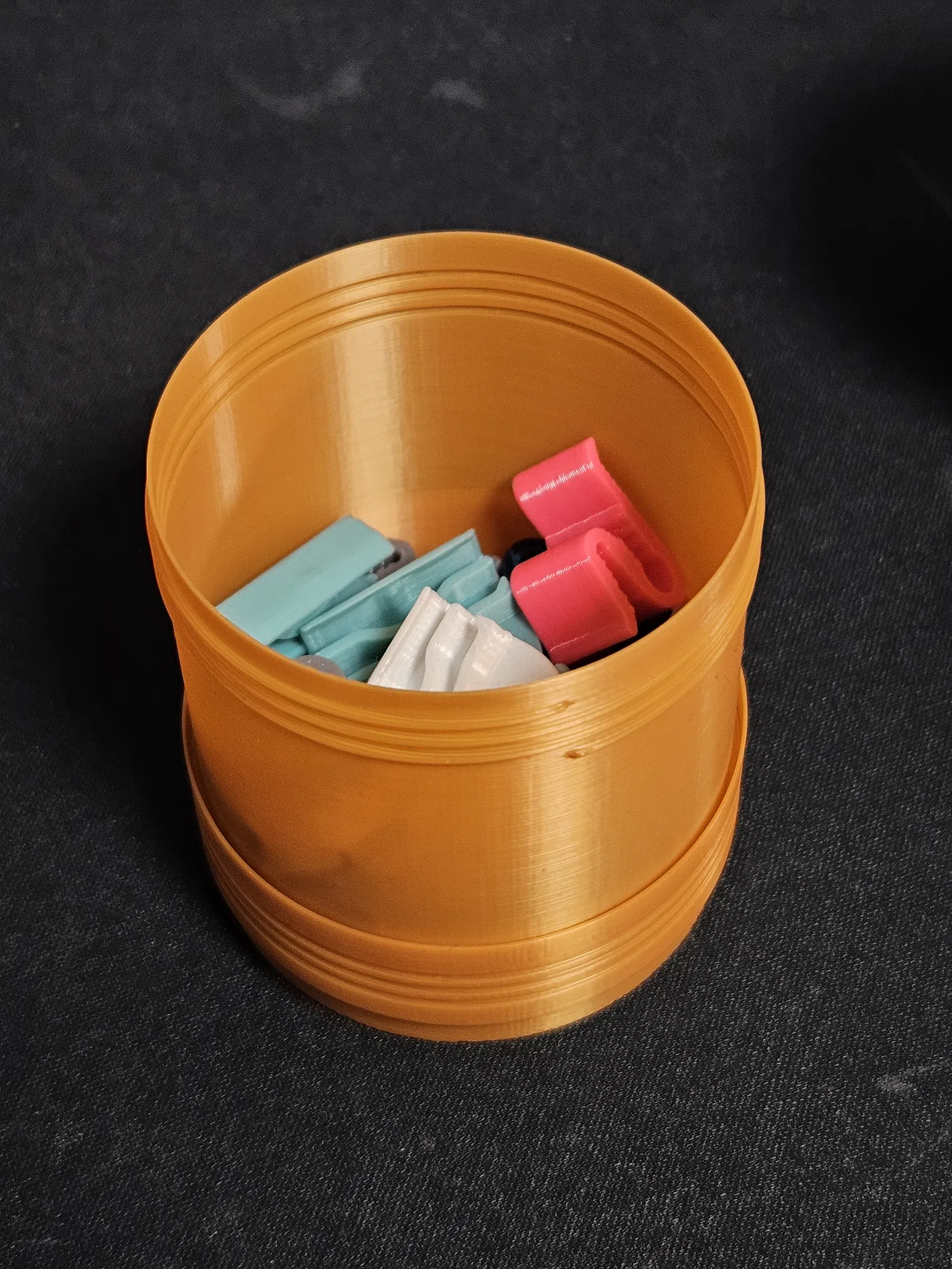

Mô hình Fusion 360 theo tham số này cho phép bạn tạo ra một hộp đựng dạng ống với mọi kích thước. Đường kính chỉ bị giới hạn bởi bàn in của bạn, và tổng chiều dài có thể dài tùy thích bằng cách sử dụng các phần nối dài có thể tháo rời, kết nối bằng khớp ren.

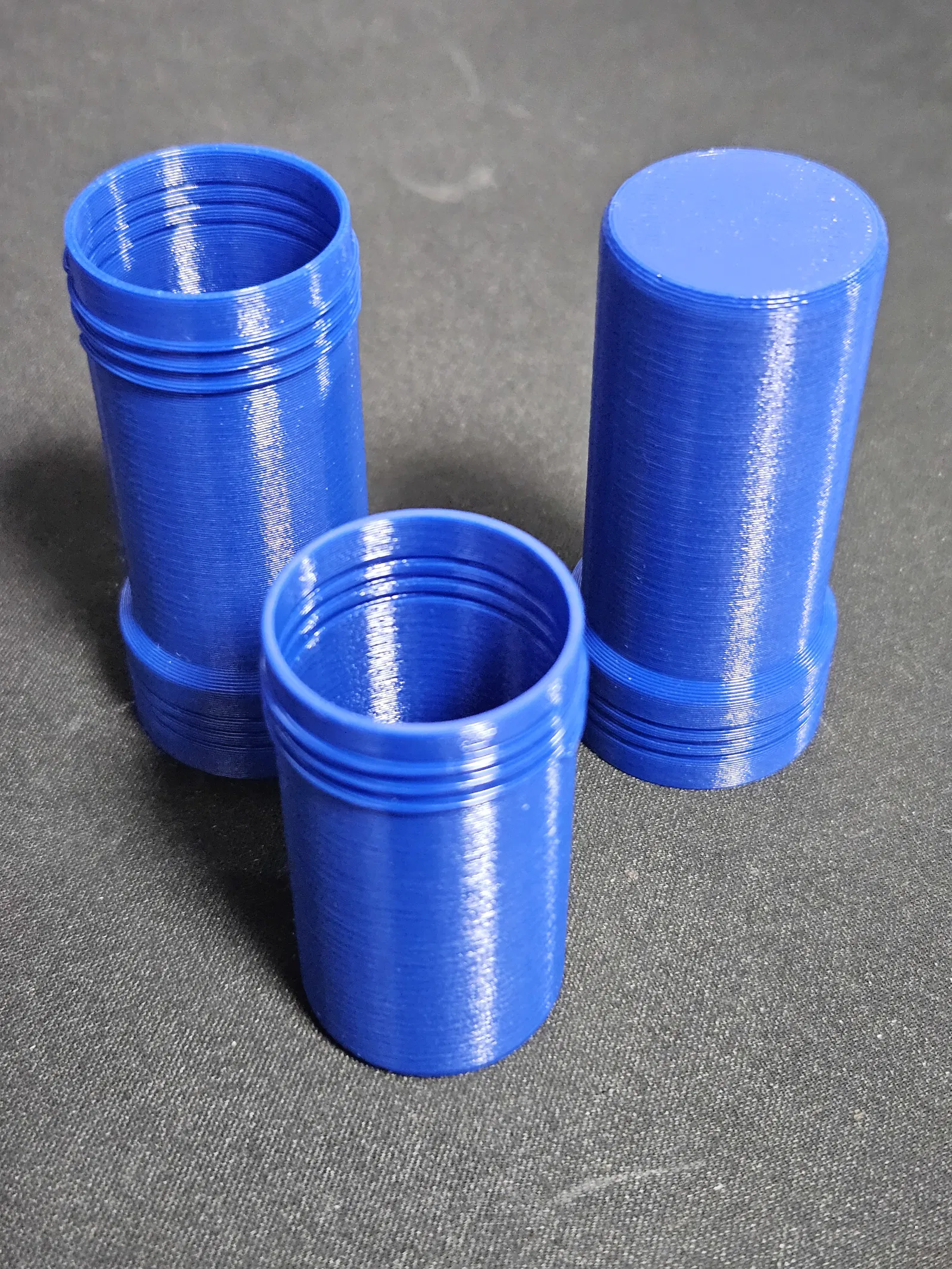

Hệ thống bao gồm ba thành phần:

• Ống (Tube)
• Nắp (Cap)
• Phần nối dài ống (TubeExtension) — bộ phận có thể xếp chồng để tăng tổng chiều cao sử dụng.

Tất cả các thành phần được kết nối bằng ren có thể tùy chỉnh, và hầu hết mọi kích thước đều có thể điều chỉnh thông qua các tham số.

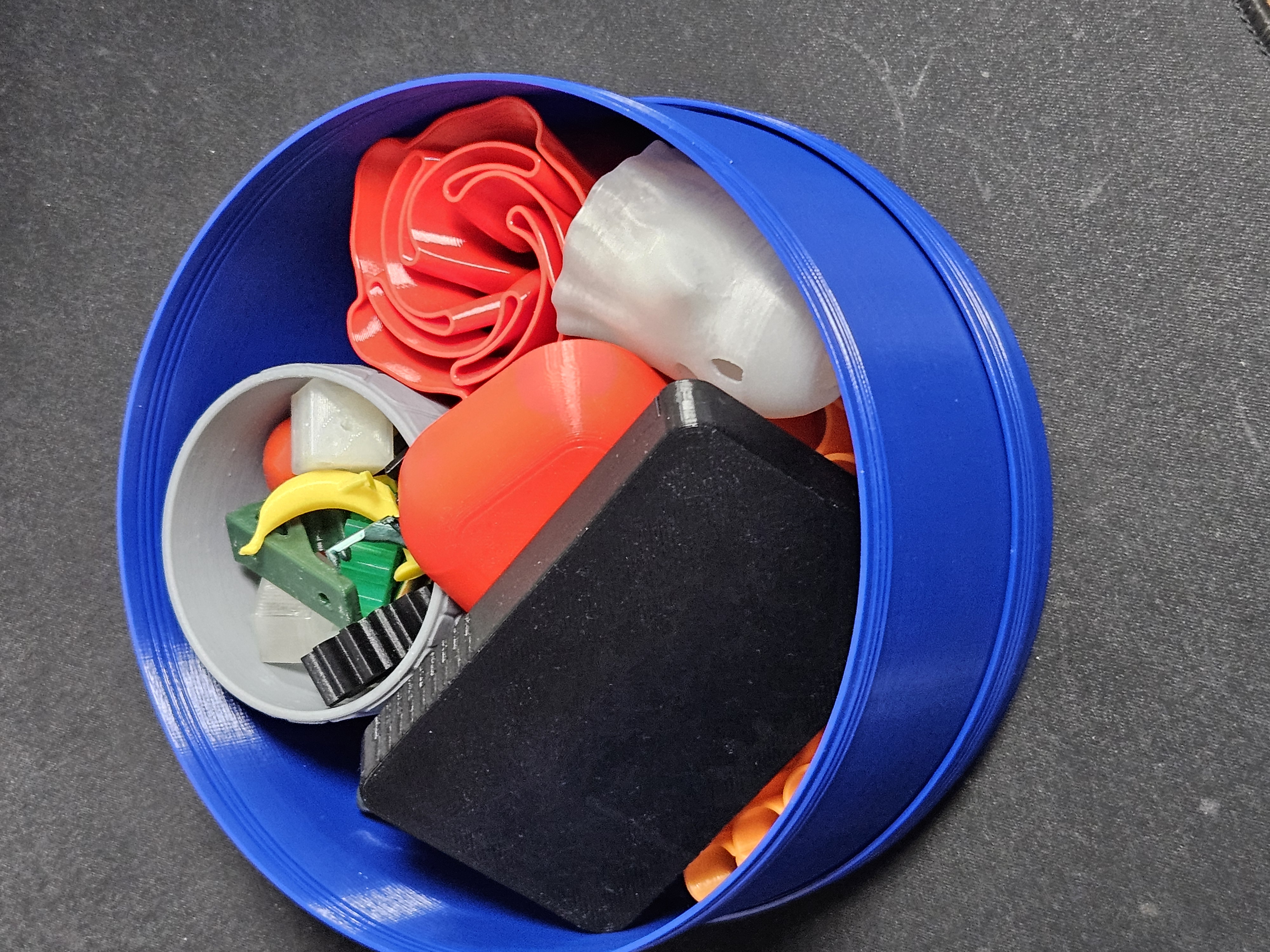

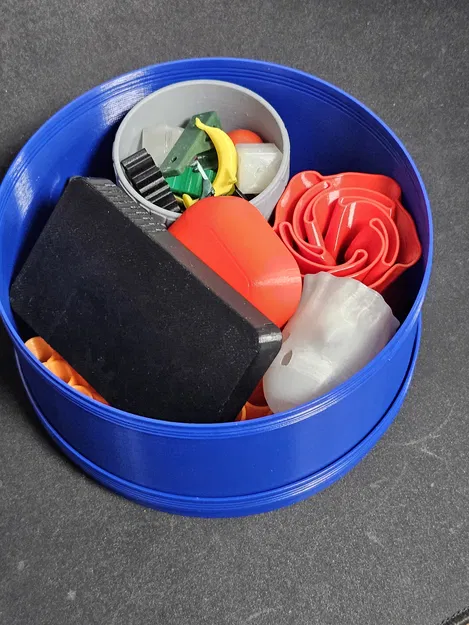

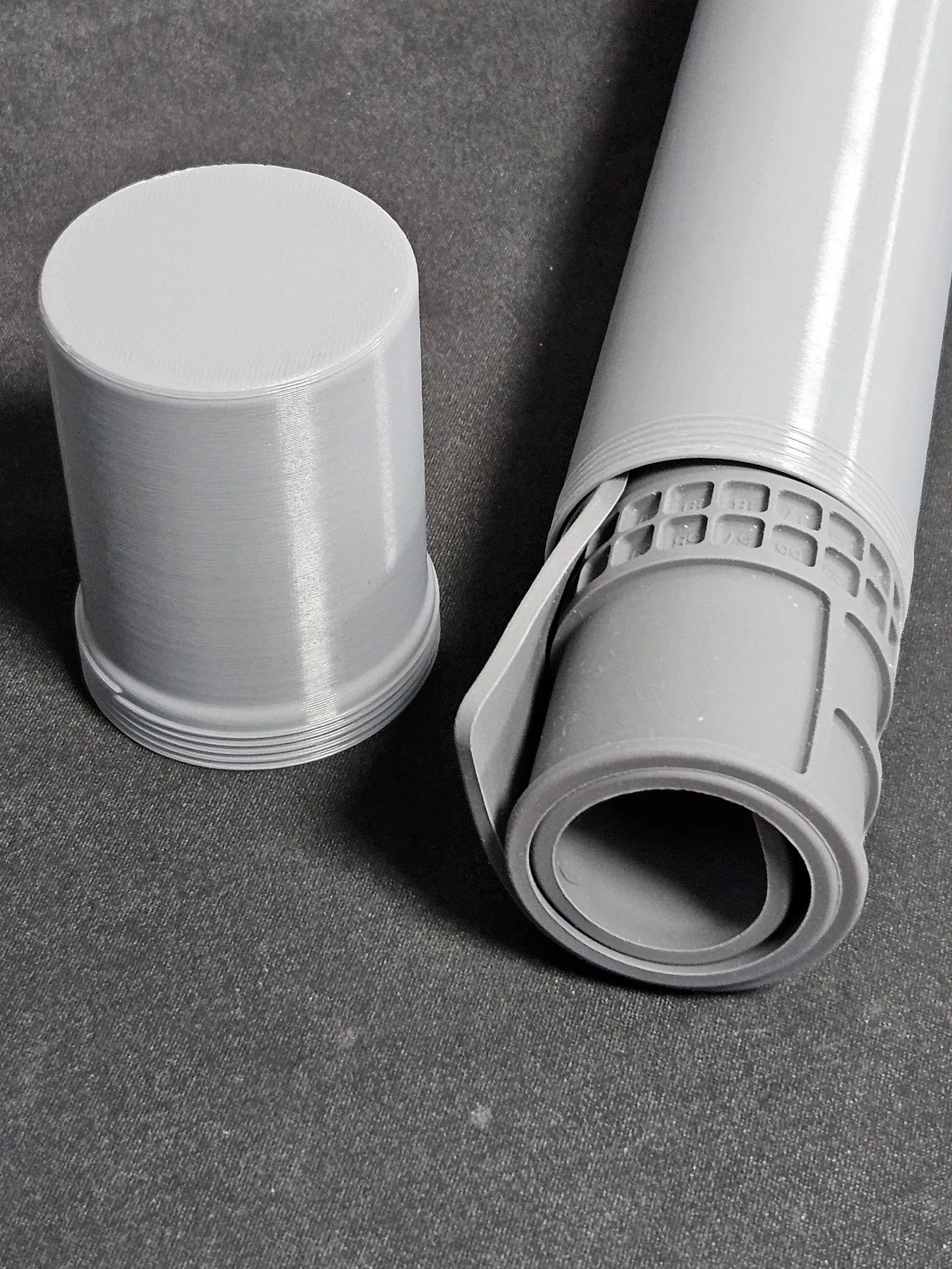

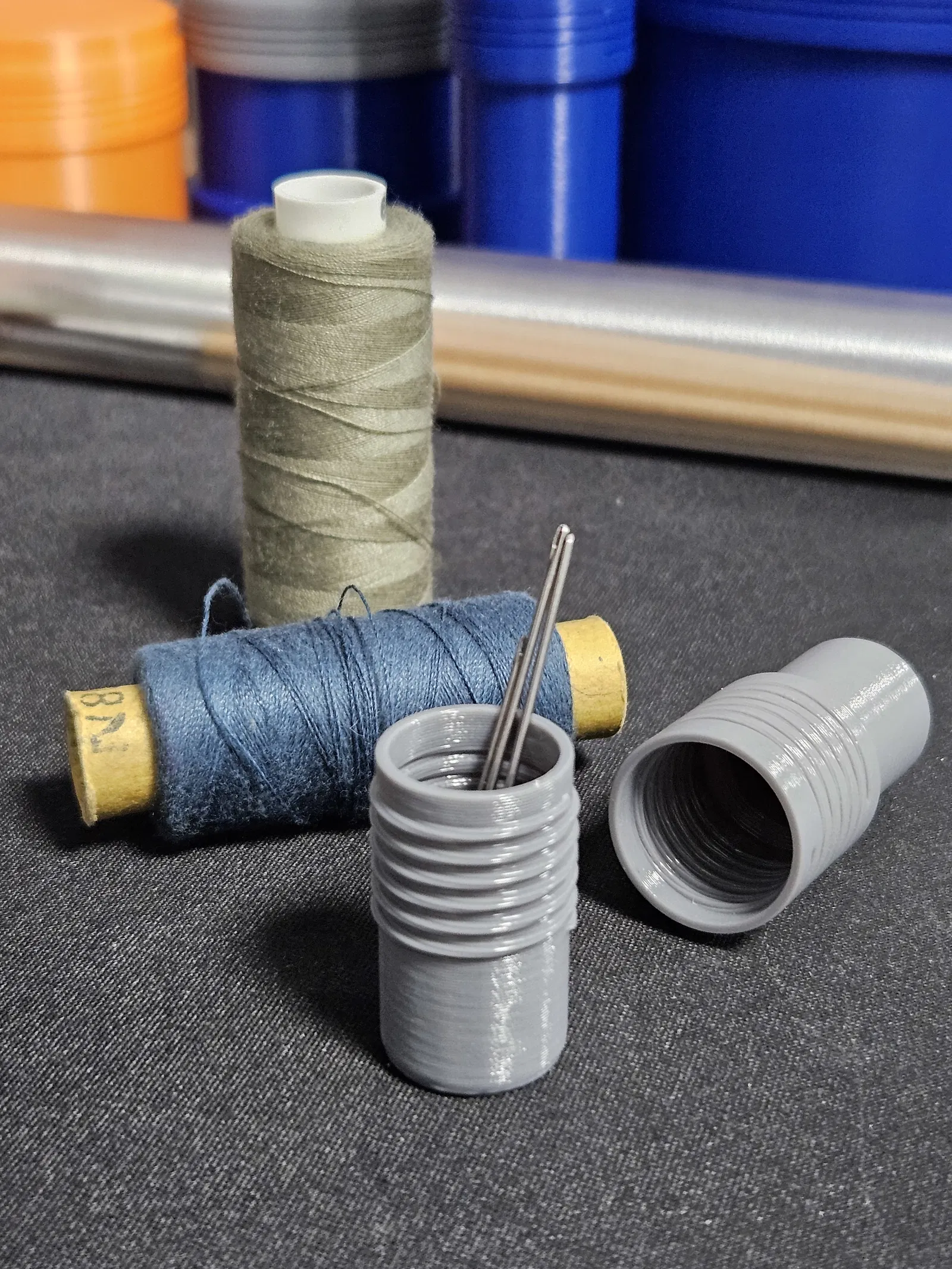

Hoàn hảo để lưu trữ các loại thảm chuột, thảm hàn, cọ vẽ, dây cáp, vật tư thủ công, thiết bị điện tử nhỏ, các bộ phận in 3D, công cụ, phần cứng, văn phòng phẩm, kẹo, nguyên liệu thực phẩm, đồ dùng cắm trại, mảnh ghép puzzle, và nhiều hơn nữa.

⚙ Yêu cầu in ấn

• Quan trọng: Phải bật chế độ "Vase Mode" (Chế độ Lọ hoa).

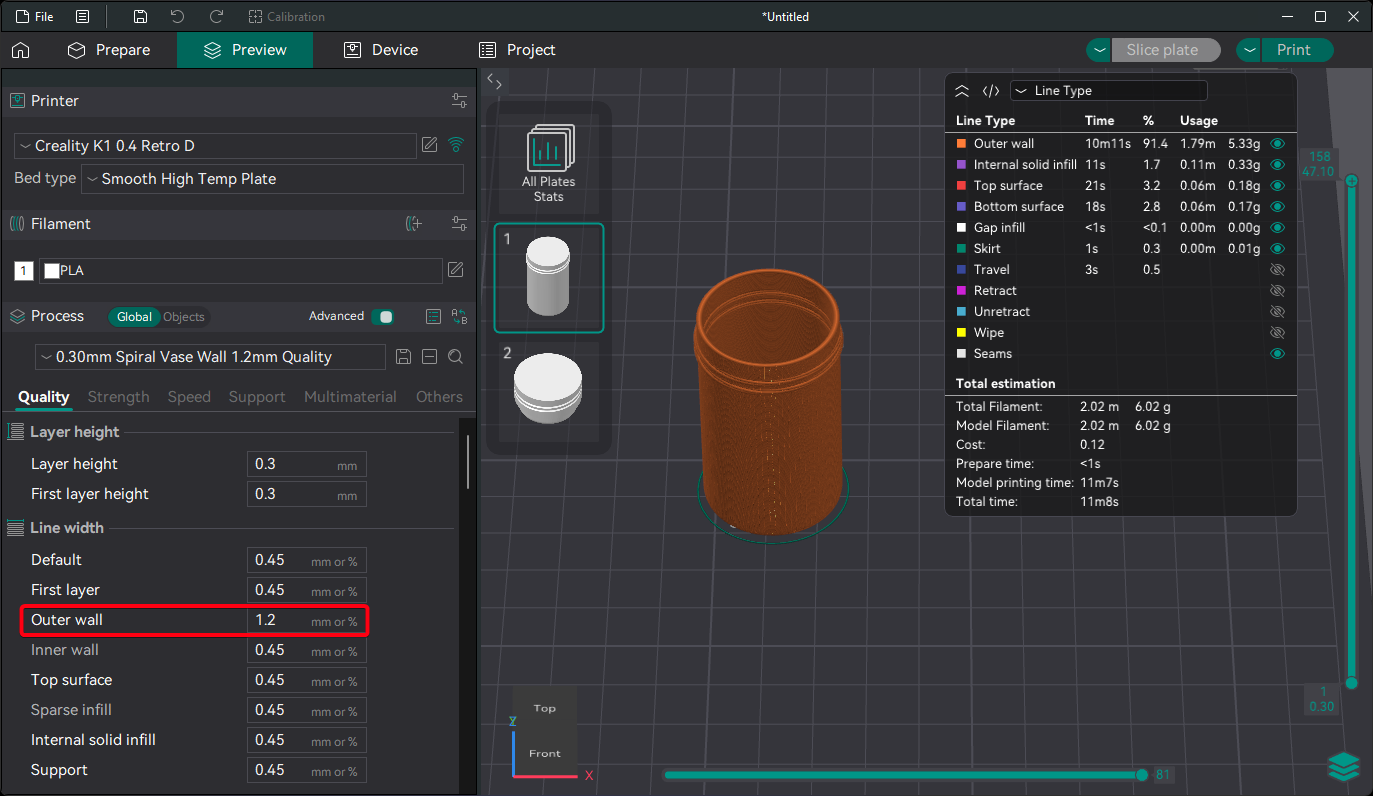

• Quan trọng: Độ dày tường trong mô hình phải khớp với độ dày tường trong slicer của bạn. Ví dụ: nếu mô hình sử dụng độ dày tường 1.2 mm nhưng slicer lại dùng 0.6 mm, thì các ren sẽ không khớp.
• Chiều cao lớp khuyến nghị: 0.3 mm
• Chiều cao đế khuyến nghị: BaseHeight = LayerHeight × NumberOfBottomSolidLayers (Đây là chiều cao sau khi slicer của bạn chuyển từ các lớp liền sang chế độ spiral-vase.)
• Đối với TubeExtension, hãy đặt Bottom Solid Layers = 0 để nó được in dưới dạng một ống rỗng.

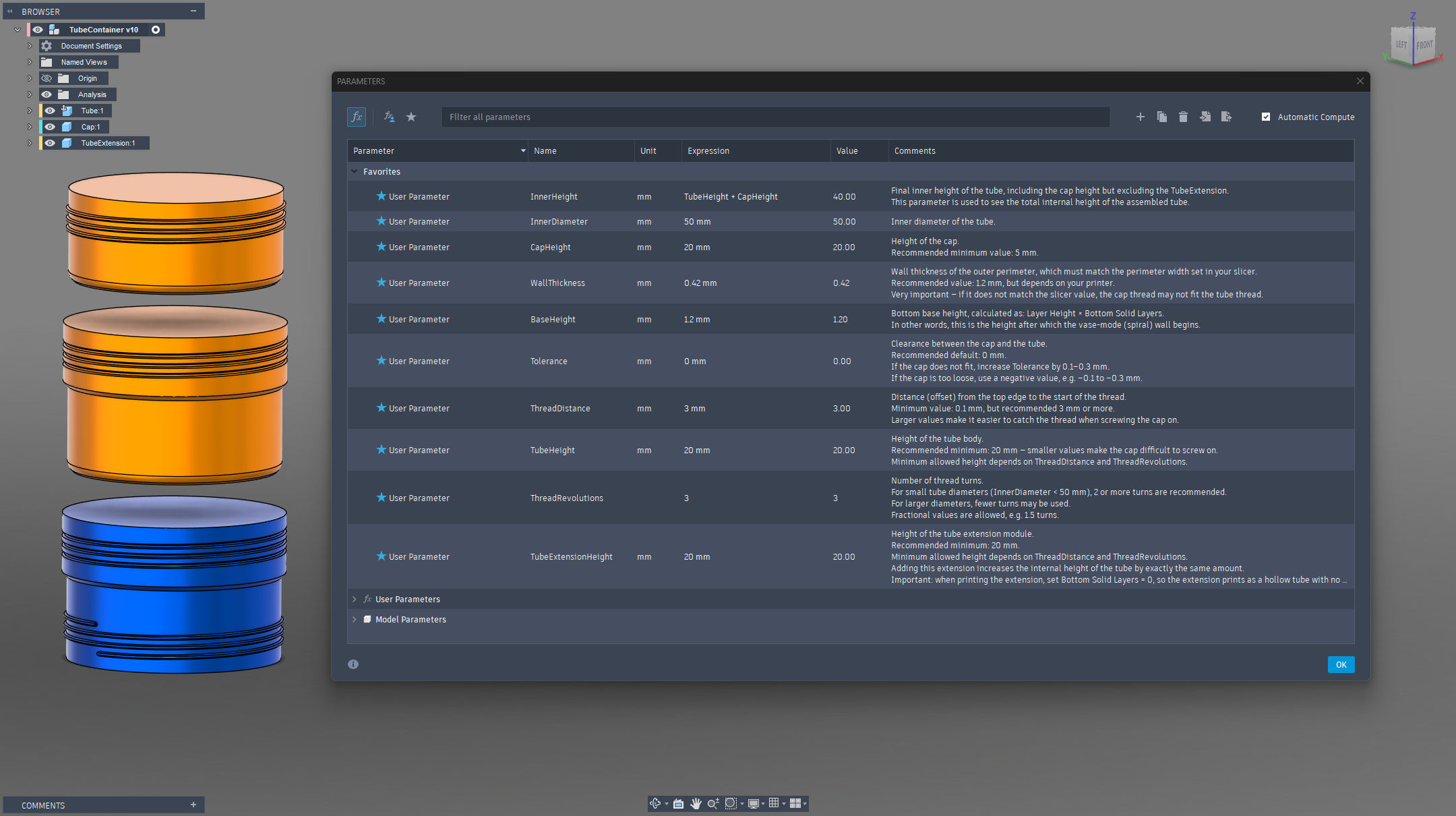

📏 Các tham số chính

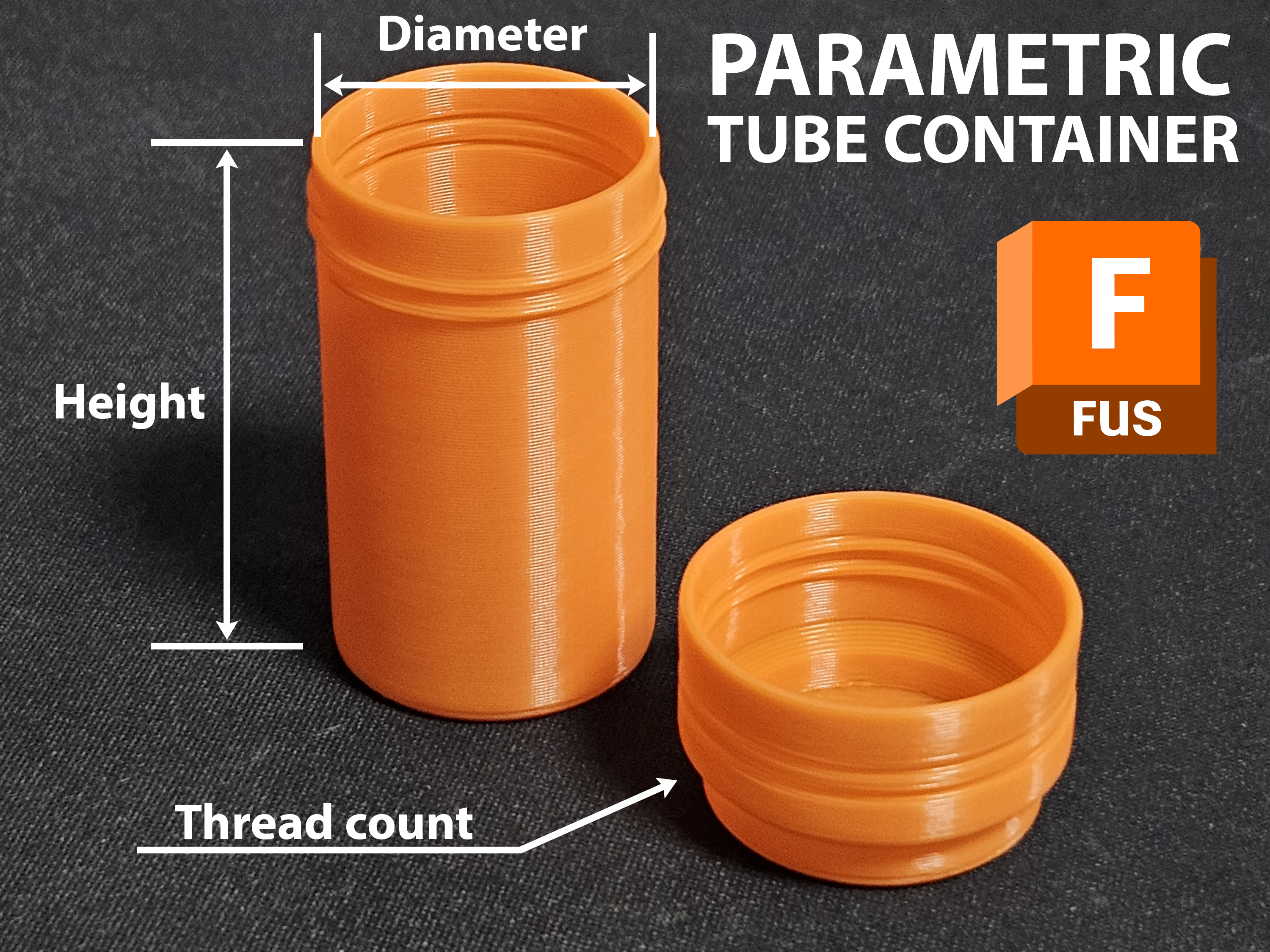

• InnerDiameter Đường kính bên trong của ống. Quyết định kích thước tổng thể.
• TubeHeight Chiều cao ống chính. Tối thiểu khuyến nghị: 20 mm (giá trị thấp hơn sẽ gây khó khăn khi tạo ren). Tối thiểu thực tế phụ thuộc vào ThreadDistance và ThreadRevolutions.
• CapHeight Chiều cao nắp. Tối thiểu khuyến nghị: 5 mm.
• TubeExtensionHeight Chiều cao của mô-đun nối dài. Thêm một Extension sẽ tăng chiều cao bên trong cuối cùng đúng bằng giá trị này.

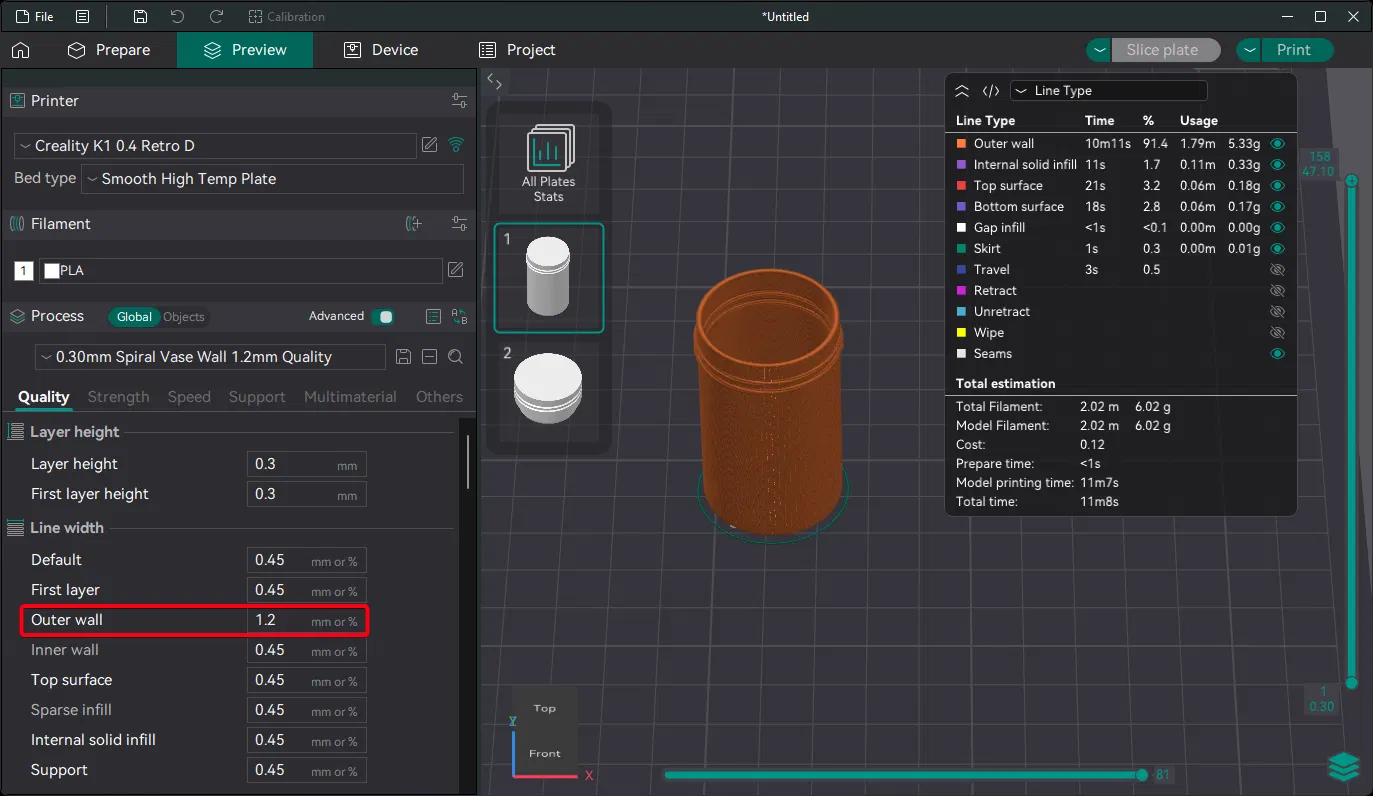

• WallThickness Độ dày của một lớp tường được sử dụng trong slicer của bạn. Khuyến nghị: 1.2 mm, nhưng tùy thuộc vào máy in của bạn. ⚠ Rất quan trọng để ren khớp.
• BaseHeight Chiều cao của phần đế không phải là vase mode. Thường là LayerHeight × BottomSolidLayers.
• ThreadRevolutions Số vòng xoắn trên ren. Đường kính nhỏ (< 50 mm): khuyến nghị 2+ vòng Đường kính lớn: có thể giảm. Có thể sử dụng giá trị thập phân (ví dụ: 1.5).

🔧 Các tham số bổ sung

• ThreadDistance Khoảng cách trống từ mép trên đến đầu ren. Khuyến nghị: ≥ 3 mm.
• InnerHeight Chiều cao sử dụng bên trong được tính toán (Ống + Nắp), không bao gồm chiều cao của Extension.

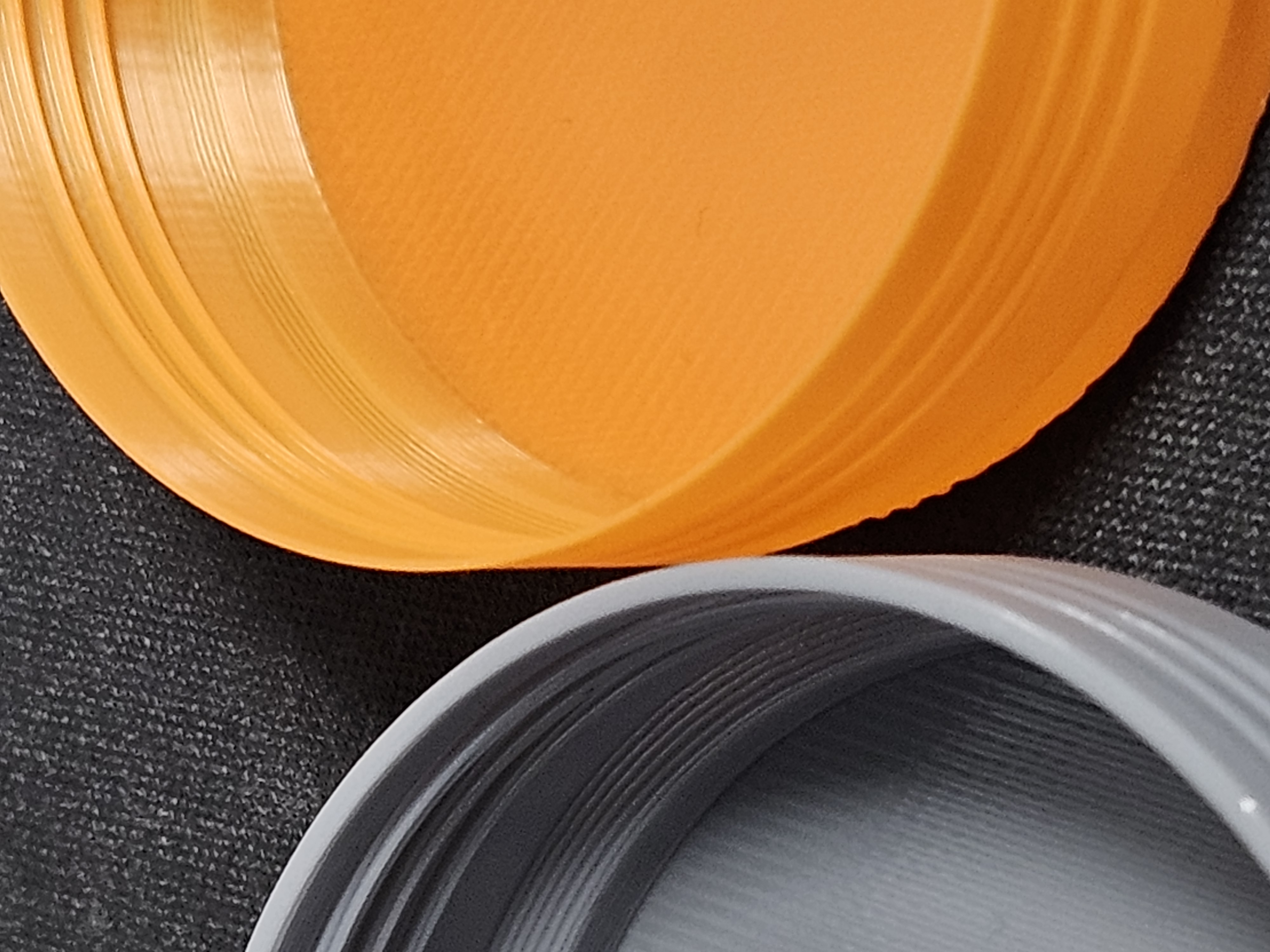

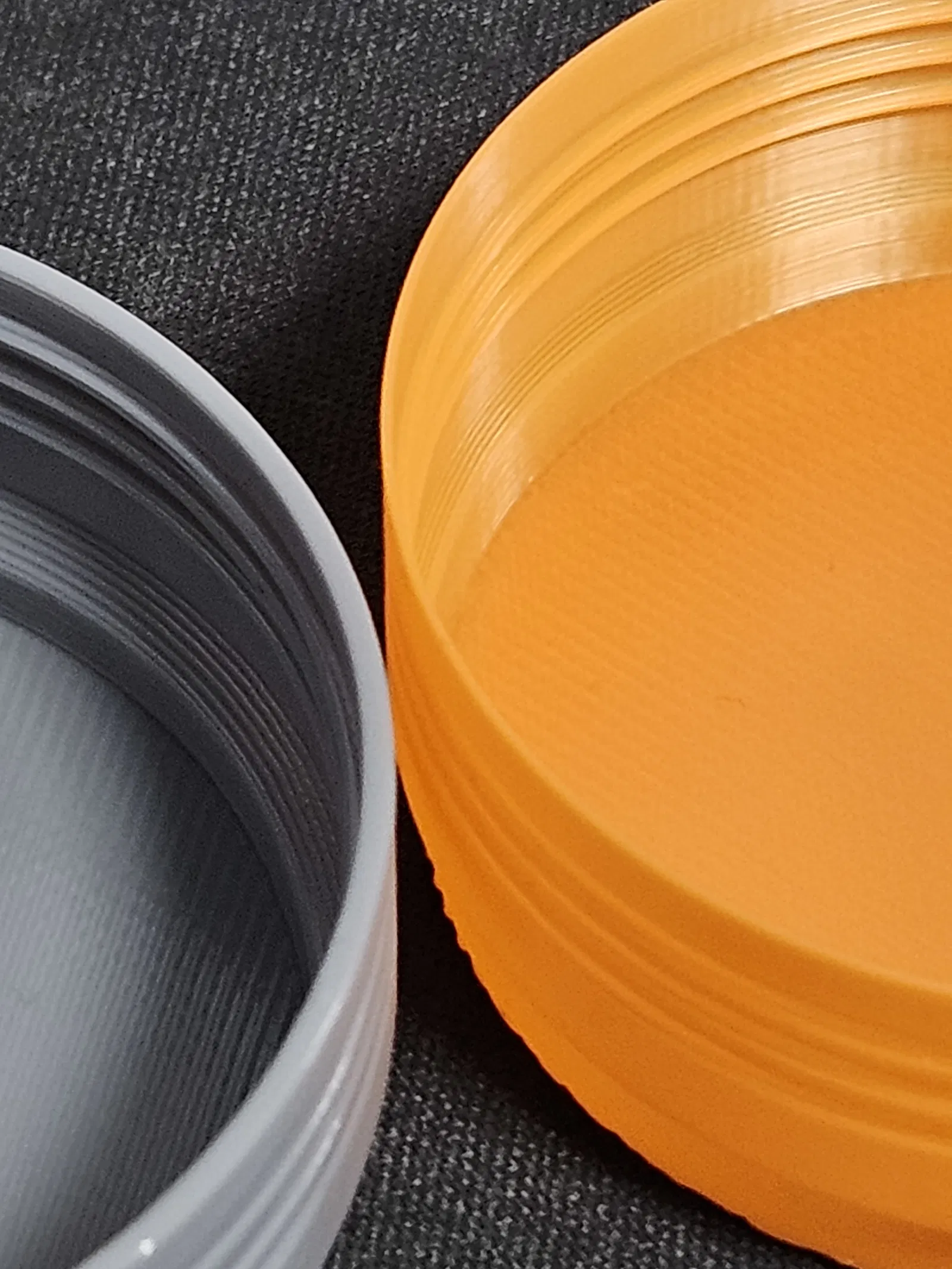

• ThreadSize Độ nhô ra của ren. Khuyến nghị: 1 mm Giá trị lớn hơn → phần thừa đổ ra; nhỏ hơn → ren yếu.
• HeightCompensation Chiều cao bổ sung được thêm vào Ống, Nắp và Phần nối dài để bù trừ cho sai sót in ấn thực tế. Hữu ích nếu máy in của bạn tạo ra các bộ phận hơi ngắn hơn ở trục Z.
• Tolerance Điều chỉnh độ khít giữa Nắp và Ống. Khuyến nghị: 0 mm Tăng 0.1–0.3 mm nếu nắp quá chặt. Sử dụng giá trị âm (-0.1 đến -0.3 mm) nếu nắp quá lỏng.

✔ Lưu ý

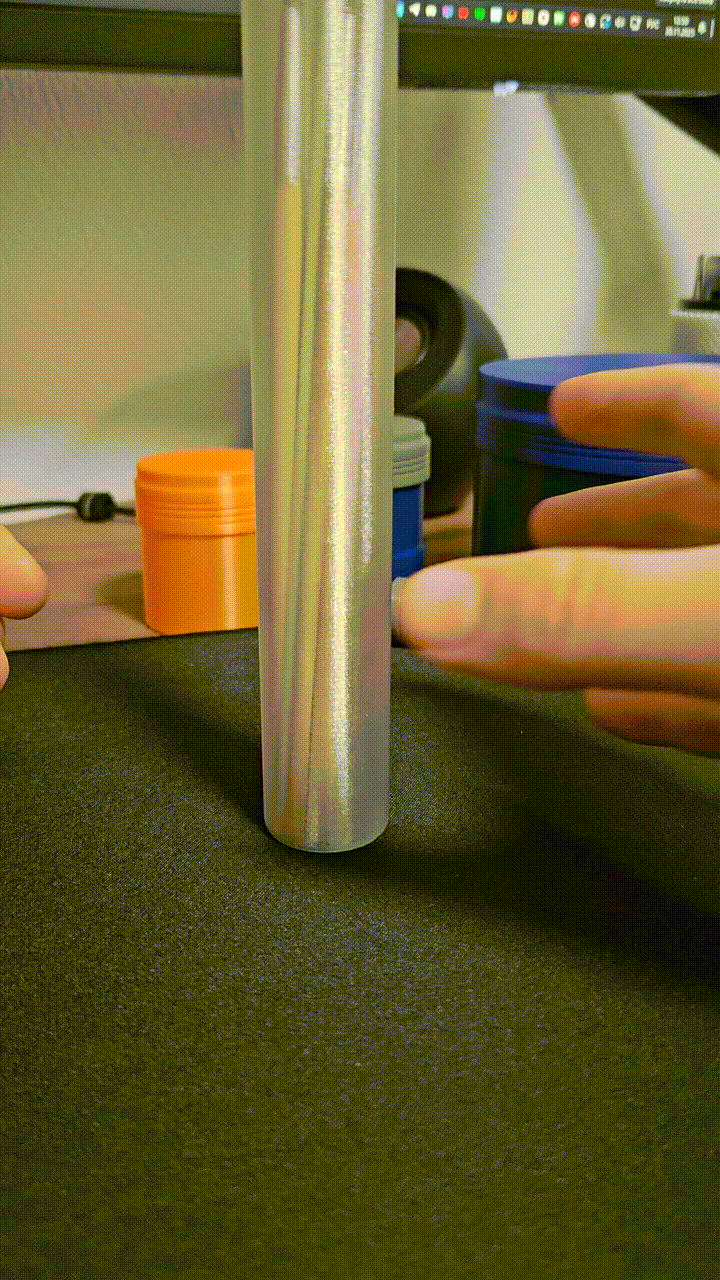

Với mô-đun Extension, bạn có thể tạo ra các hộp đựng cực dài bất kể giới hạn Z của máy in. Ví dụ: Cần một ống dài 500 mm nhưng máy in của bạn chỉ in được 250 mm? Hãy in:

• Ống (Tube) 200 mm
• Nối dài (Extension) 200 mm
• Nắp (Cap) 100 mm

Và lắp ráp chúng lại bằng các kết nối ren.
