Ngàm quạt nhẹ (Ender3, CR10 v.v.)

Mục tiêu của tôi là tạo ra một cái ngàm quạt nhẹ cho con CR10 của tôi. Tôi nghĩ nó cũng xài ổn với mấy con máy Creality khác (ender 3 v.v.).

Mục tiêu của tôi là đặt cái BL touch gần cái extruder và giữ cho trọng lượng của cả cụm càng nhẹ càng tốt, gần cái ngàm trục X. Nó không bị cạ khi in nên bạn có thể tận dụng hết diện tích in, và cái ngàm được đặt càng thấp càng tốt để có thể in được mấy cái vật thể cao.

Chiều cao của ống dẫn quạt, và ngàm BL touch, được thiết kế để khớp với quạt thổi 5015 và đầu nóng TZ E3 3.0. Đây là phiên bản (chắc là hàng nhái) mà tôi đang xài. https://www.aliexpress.com/item/1005008877703635.html?spm=a2g0o.order_list.order_list_main.269.3dd61802ynIvjC

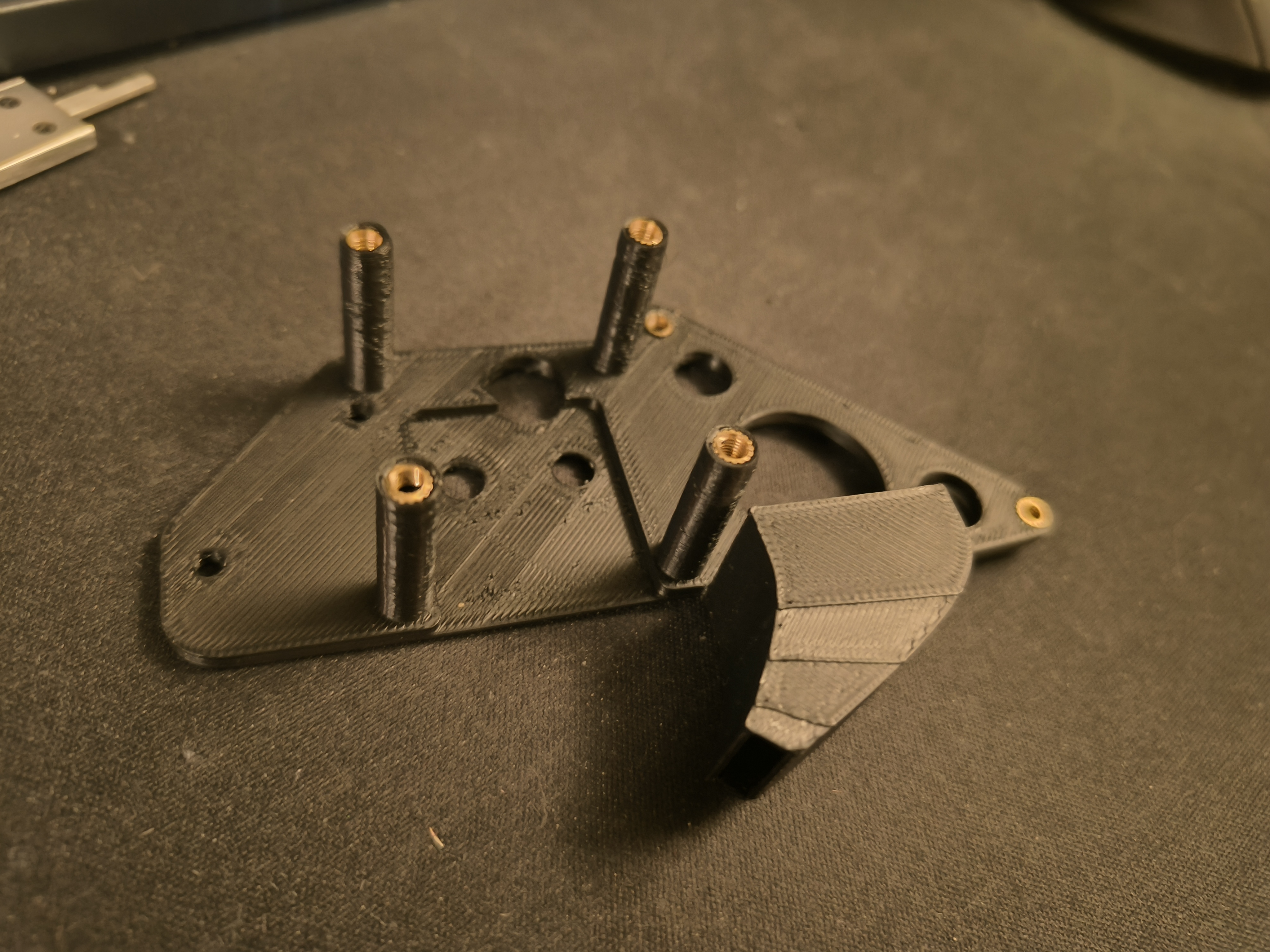

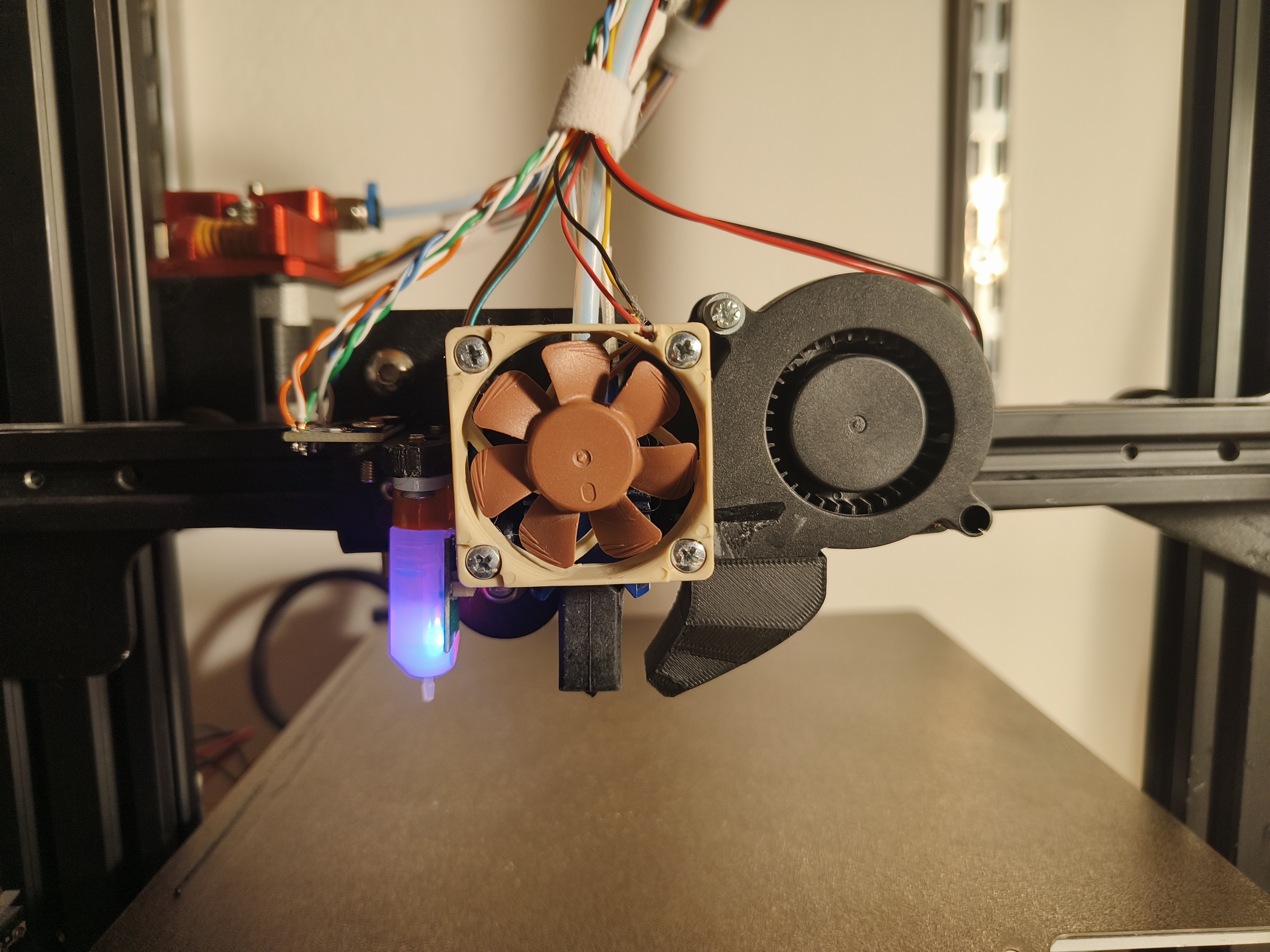

Cái đế cần một cái quạt 40mm để tăng độ cứng. Tôi xài quạt Noctua NF-A4x10 nhưng bạn cũng có thể xài loại dày hơn.

Nó cũng cần một quạt thổi 5015 nếu bạn muốn làm mát. Tôi thấy một quạt là đủ cho mấy món tôi hay in. Tôi đạt được tốc độ dòng chảy khoảng 16mm3 trên con CR10 của tôi khi dùng PLA.

Có hai phiên bản ngàm cho BL touch. Một cái có ngàm cho bo mạch ADXL345 để đo gia tốc. Độ lệch là x:-26.9, y:-7.3 mm

Có thể tận dụng lại mấy con ốc zin. Bạn cũng cần: 2 x M3x10 cho BL touch 2x M3x5 (hoặc dài hơn) cho ADXL345 4 x M3x15 (hoặc dài hơn) cho quạt 40mm 2 x M3x20 cho quạt 5015

10 cái ốc M3 loại chìm. cho quạt 5015 và ADXL345 bạn cần loại dài 3 mm, cho quạt 40mm và BL touch bạn có thể dùng loại dài hơn.
