Giá đỡ cuộn filament có bạc đạn điều chỉnh cho Sovol SV06

GIÁ ĐỠ CUỘN FILAMENT CÓ BẠC ĐẠN ĐIỀU CHỈNH CHO SOVOL SV06

Tôi muốn cảm ơn Rogerquin (rogerquin | Printables.com) vì những phản hồi và gợi ý hữu ích trong quá trình tôi thiết kế cái này. Anh ấy có những nâng cấp tuyệt vời nhất cho SV06, nên mọi người hãy ghé xem thử đồ của anh ấy nha.

Lời nói đầu

Tôi sẽ đi vào chi tiết về các bộ phận và những điều cơ bản cần lưu ý khi lắp ráp và cài đặt nó ở đây. Mọi người không cần đọc cũng được, nhưng có thể sẽ giúp ích đó.

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM: Cái này đã được thử nghiệm cho các bản in nhỏ. Tôi chưa dùng nó cho các bản in siêu cao và dài. Vì vậy, có thể bạn cần để mắt tới bản in của mình, nhưng chắc là ổn thôi. À, tôi không có bất kỳ liên kết nào với Sovol hết.

Nhiệm vụ:

Tôi muốn tạo một giá đỡ cuộn filament có bạc đạn cho SV06 để giải quyết một số vấn đề:

• Phải điều chỉnh được để phù hợp với nhiều độ rộng cuộn filament khác nhau
• Phải cố định chắc chắn
• Có kèm theo bộ dẫn hướng filament
• Dễ dàng tháo lắp
• Hoạt động cho cả bản in nhỏ và lớn
• Dễ in, chỉ tốn thêm chi phí cho 4 viên bi bạc đạn.
• Thiết kế sao cho trông giống như một phần của ngôn ngữ thiết kế của SV06 với các vát cạnh và kiểu chữ.

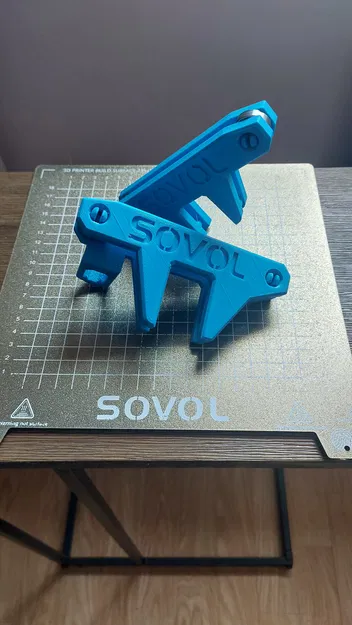

Các bộ phận:

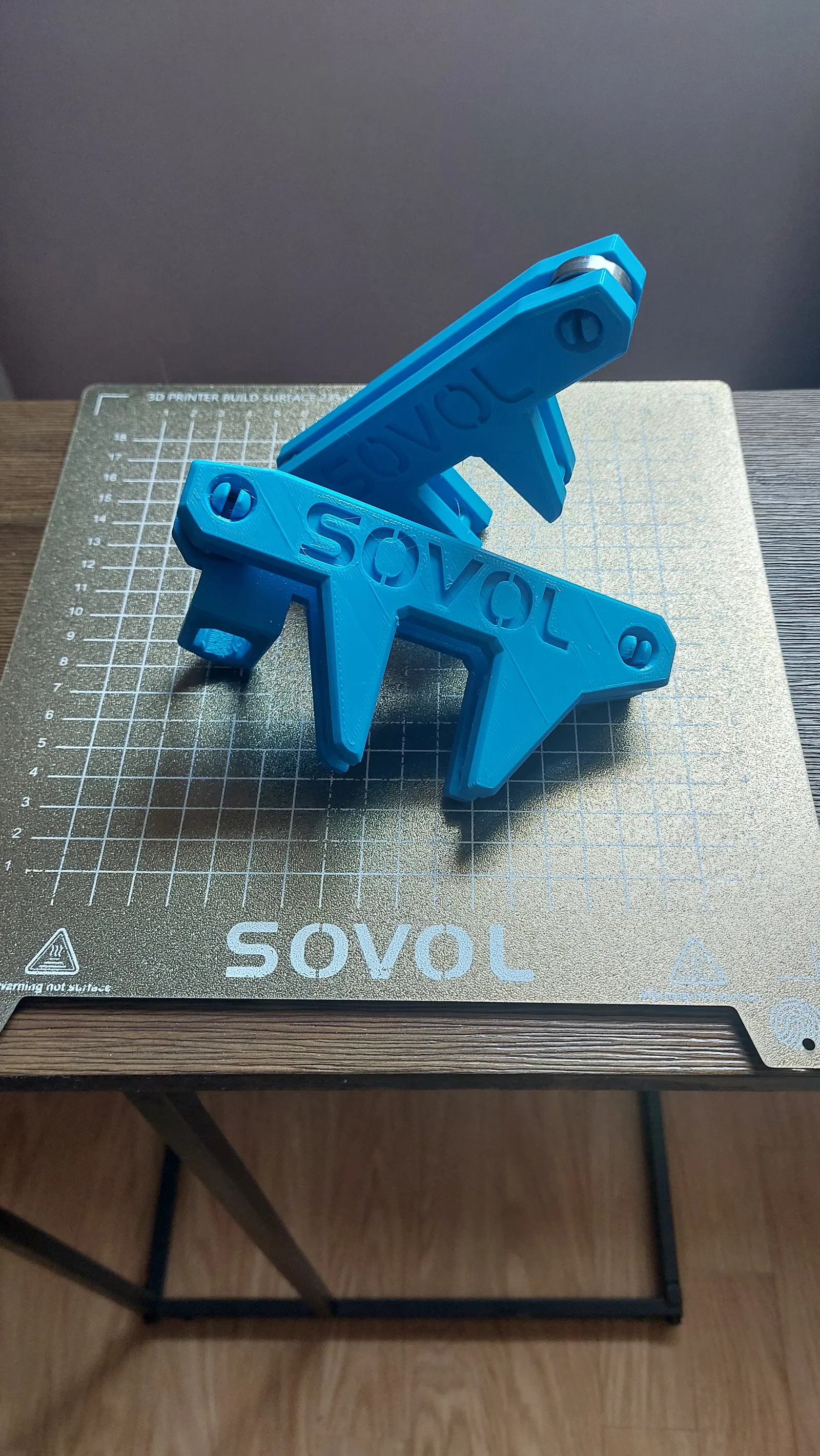

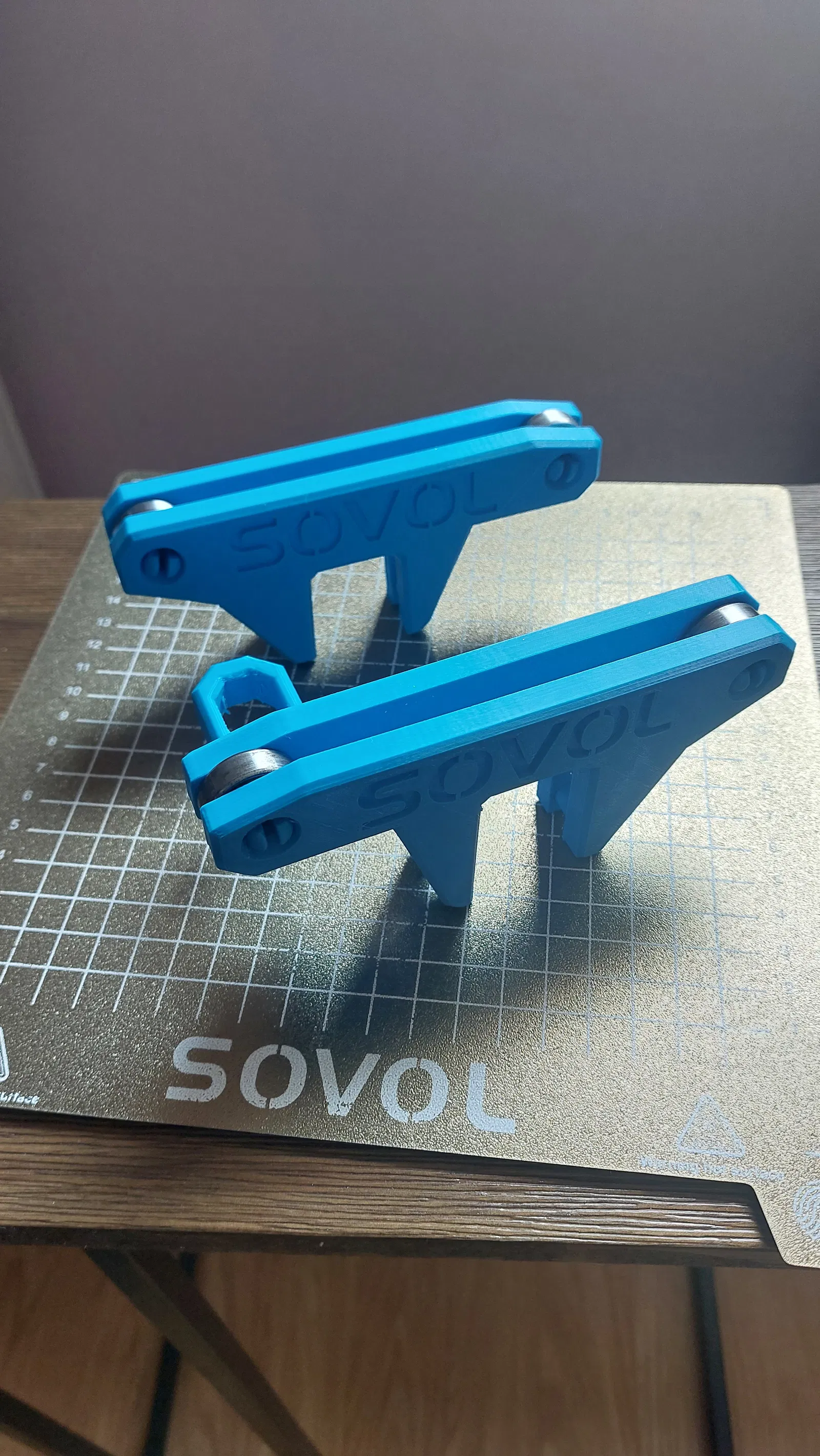

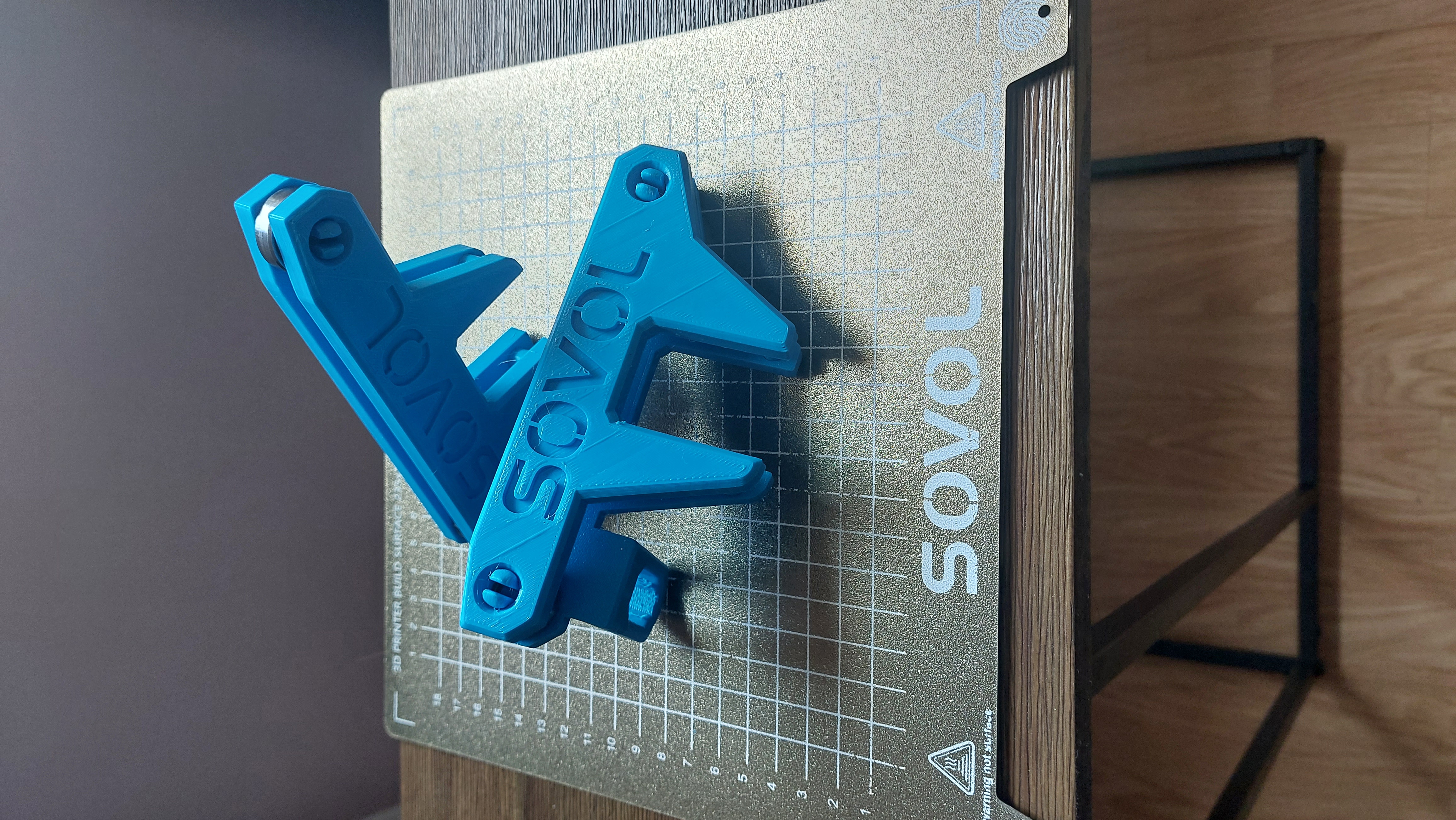

Có hai bộ phận chính và một vài bộ phận nhỏ hơn:

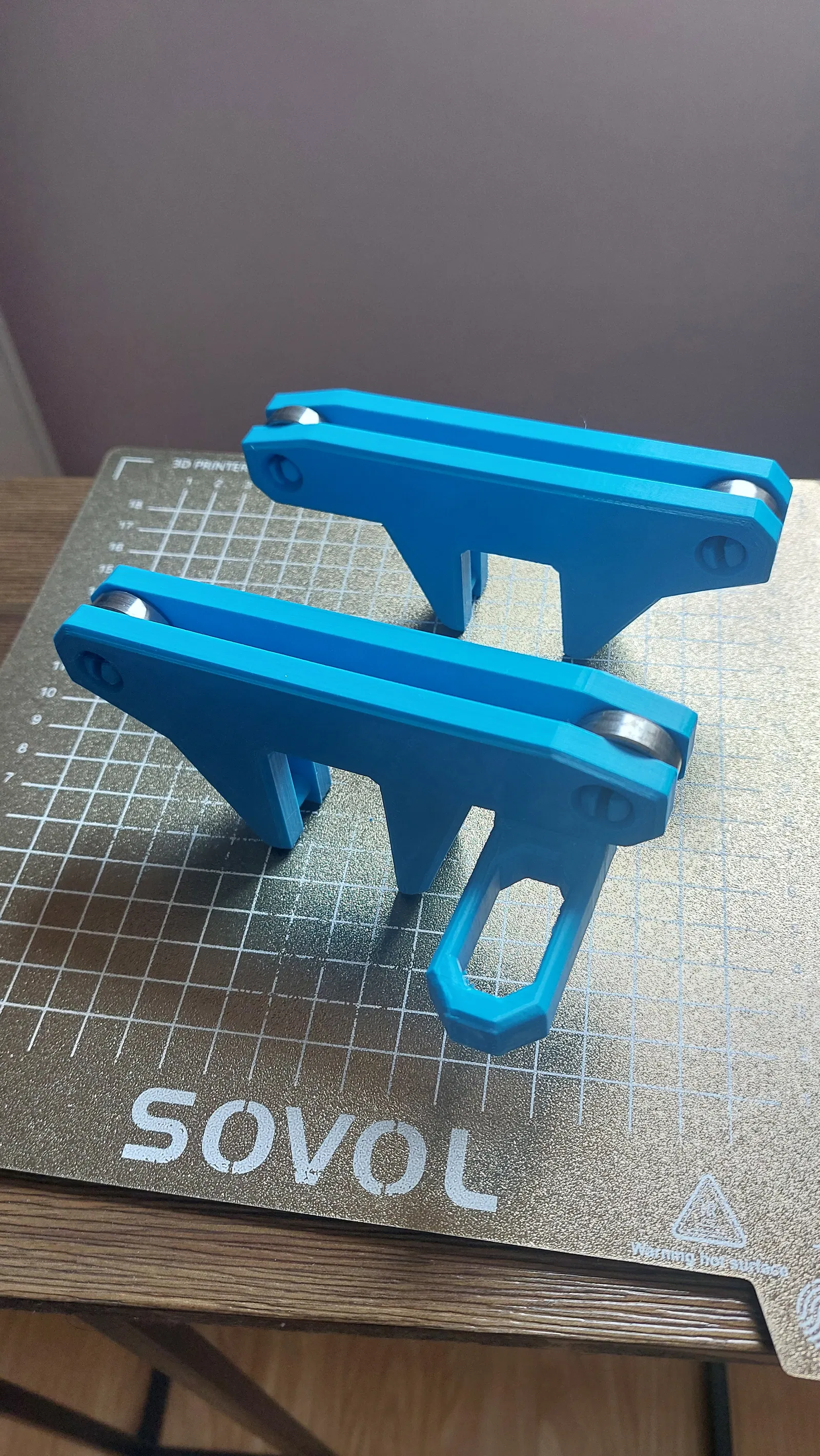

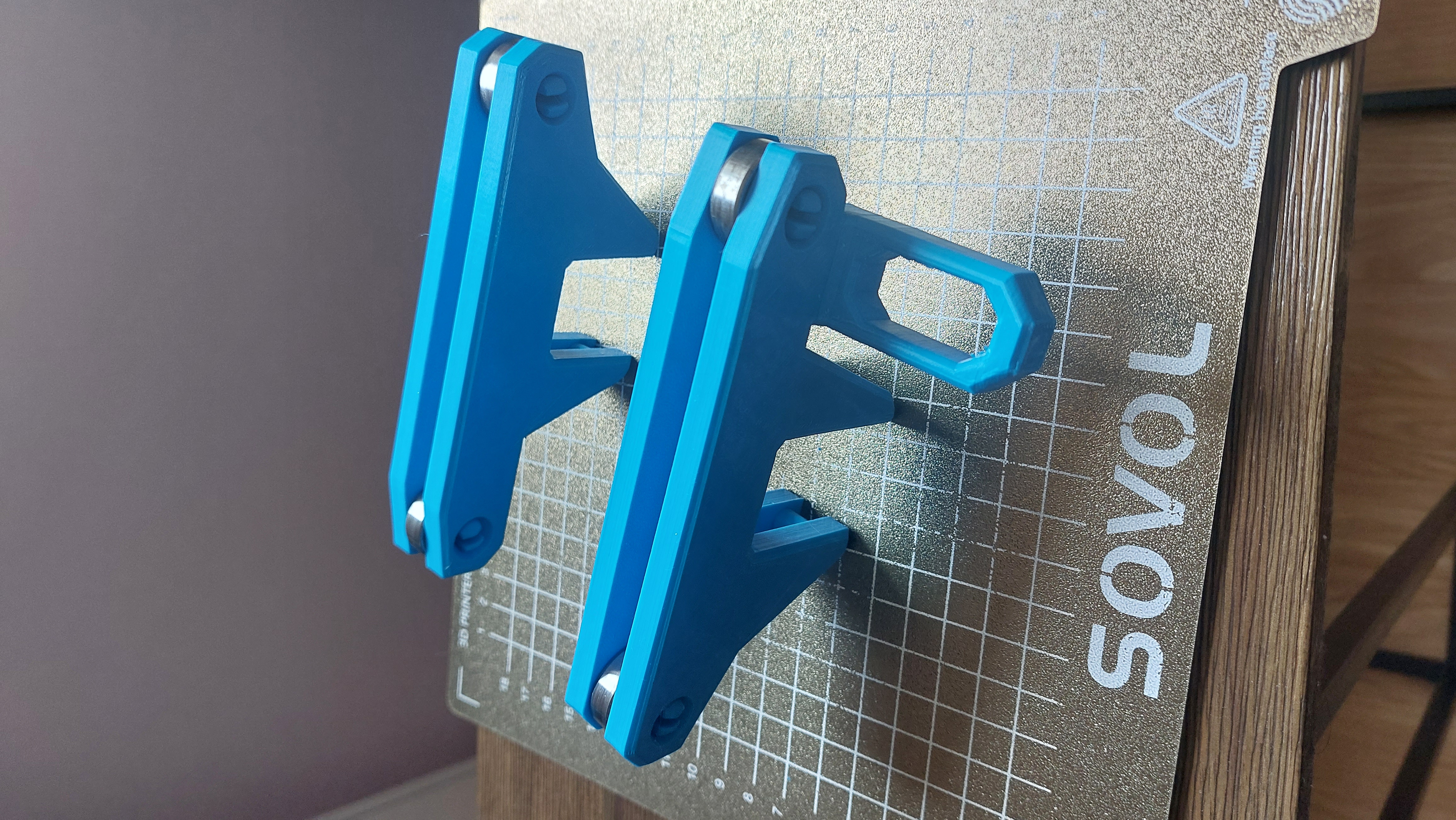

1. Một bộ phận cho phần rộng hơn của khung máy, gồm hai giá đỡ, một cái có bộ dẫn hướng filament
2. Một bộ phận cho phần mỏng hơn, gồm hai giá đỡ
3. 4 kẹp cho bạc đạn
4. 4 kẹp hình trụ để tăng độ ổn định

In ấn:

Tôi đã in cái này bằng PETG của ArianePlast (hãng Pháp) nhưng bạn có thể in bằng vật liệu nào tùy thích. Cài đặt cũng vậy, hãy dùng những gì bạn quen thuộc. Đây là cài đặt tôi đã dùng trong Prusaslicer:

1. Độ cao lớp 0.2mm.
2. 2 lớp vỏ (Bạn có thể làm nhiều hơn, tôi đoán vậy)
3. 3 lớp đáy & 5 lớp trên cùng (Tôi chỉ muốn các chữ in ra đẹp thôi, bên trong chúng ta sẽ không thấy nhiều lắm.
4. Tôi chọn 10% độ đầy ruột Gyroid.
5. Tôi cũng dùng supports dạng cây cho phần nhô ra của bộ dẫn hướng filament vì tôi chưa chỉnh tốt filament của mình. Và vì tôi muốn thử supports dạng cây, tôi chưa bao giờ dùng chúng trước đây. Nhưng nếu bạn đã chỉnh tốt cầu nối rồi thì đừng tốn thời gian với supports dạng cây.
6. Tôi đặt 0 độ đầy ruột cho các bộ phận hình trụ, chúng không thực sự cần thiết.

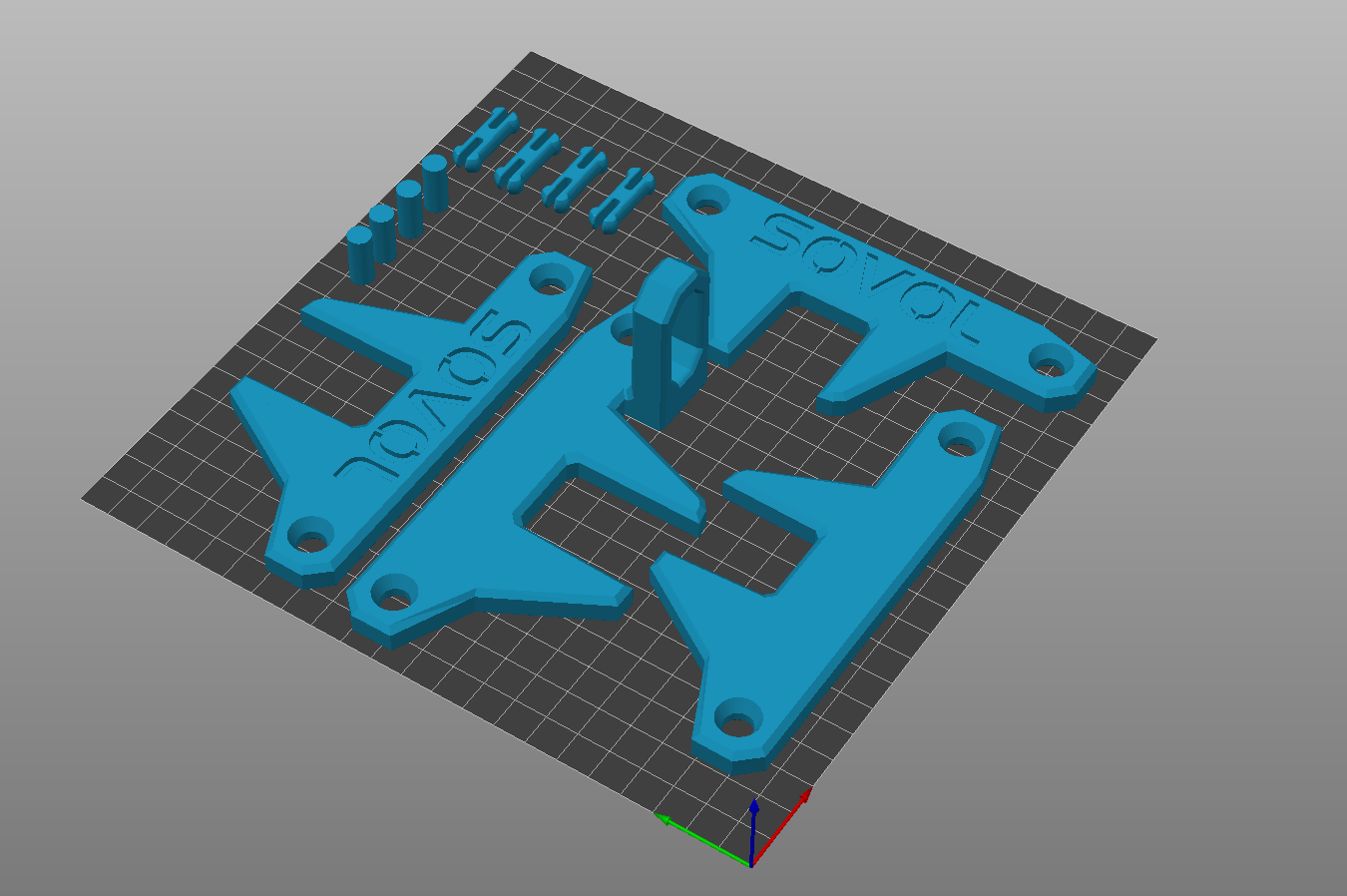

7. Cách tôi sắp xếp ở đây chỉ để cho bạn thấy, bạn có thể tự do làm theo cách của mình.
8. Bạn sẽ cần sửa một mô hình. Cứ làm đi rồi nó sẽ in ngon thôi.

Đây chắc chắn không phải là tối ưu. Nhưng đây là máy in 3D đầu tiên của tôi và tôi còn nhiều điều phải học.

Lắp ráp:

_ Bạn sẽ cần bốn viên bi bạc đạn 608 cho cái này. Tôi đã dùng mấy viên bi bạc đạn cũ mèm từ ván trượt của em tôi. Tôi đã làm sạch chúng kỹ bằng dung dịch tẩy rửa phanh và đảm bảo chúng quay trơn tru, không bị rít. Khi tôi quay chúng, chúng quay tự do trong vài giây. Tôi cũng nghĩ bạn KHÔNG NÊN tra dầu hoặc mỡ vào chúng. Chúng nên quay càng tự do càng tốt để cuộn filament không bị cản bởi chúng và mỡ chỉ làm chúng bị kẹt. Dầu có thể là một lựa chọn ổn nhưng bạn không muốn nó chảy ra giường in đâu. Nhưng cứ thử nghiệm nếu bạn muốn.

_ Gắn các viên bi bạc đạn vào các kẹp

_ Các bộ phận hình trụ rất khít với các giá đỡ. Bạn có thể in chúng ở 99% hoặc 98% ( Tôi chưa thử cái này) hoặc cắt bỏ một phần vát nhỏ 1mm ở các cạnh để giúp chúng cố định vào. Đó là những gì tôi đã làm và tôi không gặp vấn đề gì cả. Bạn sẽ phải dùng mặt bàn để ép chúng vào hết.

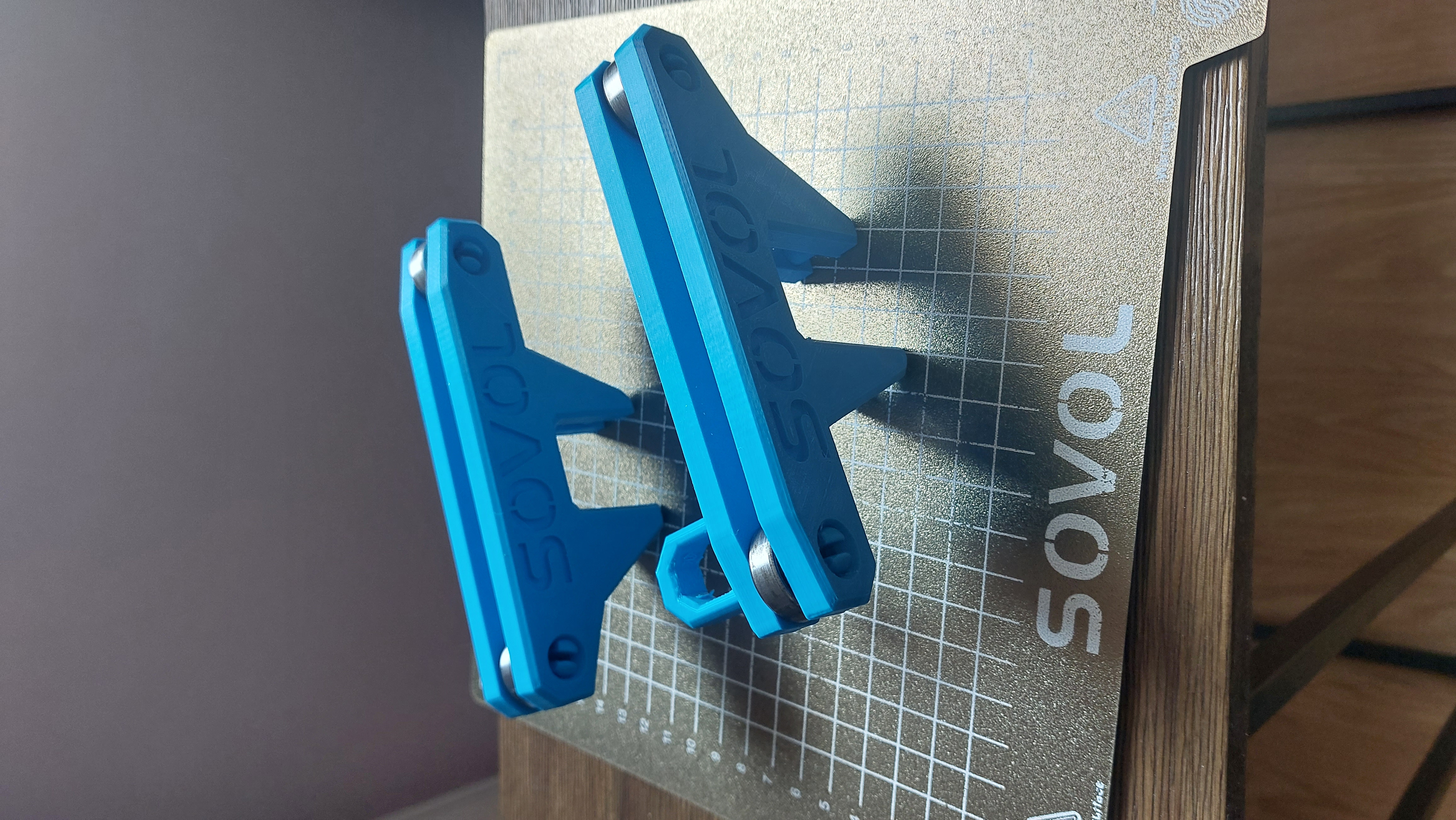

_ Gắn các kẹp có bạc đạn vào một trong các lỗ trên giá đỡ. Mặt phẳng hướng vào trong.

_ Ép xuống mạnh nhưng nhẹ nhàng trên mặt bàn để đảm bảo mọi thứ khớp vào vị trí, bạn có thể cần điều chỉnh lại kẹp bạc đạn.

_ Đảm bảo bạc đạn quay trơn tru và mọi thứ thẳng hàng.

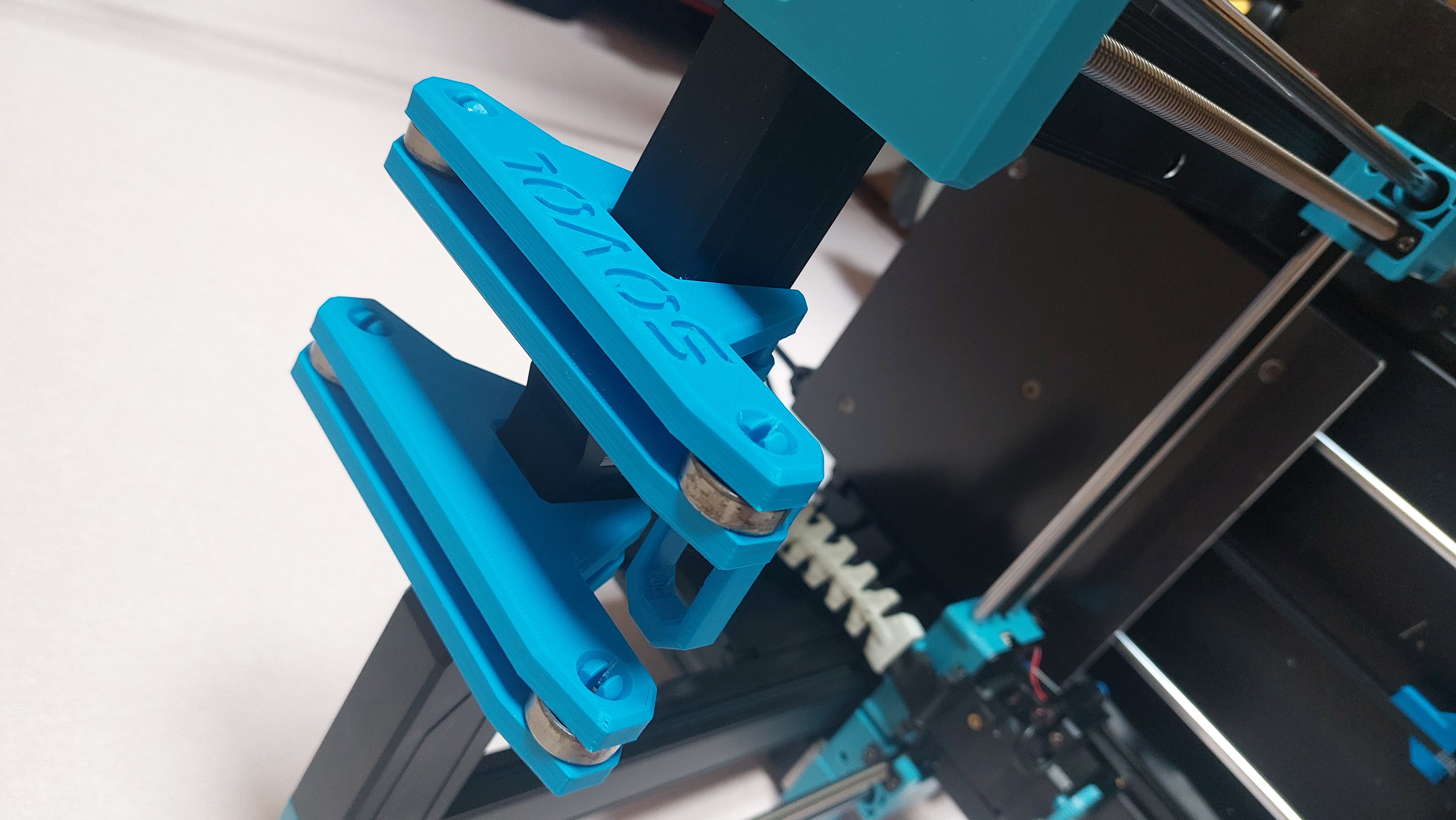

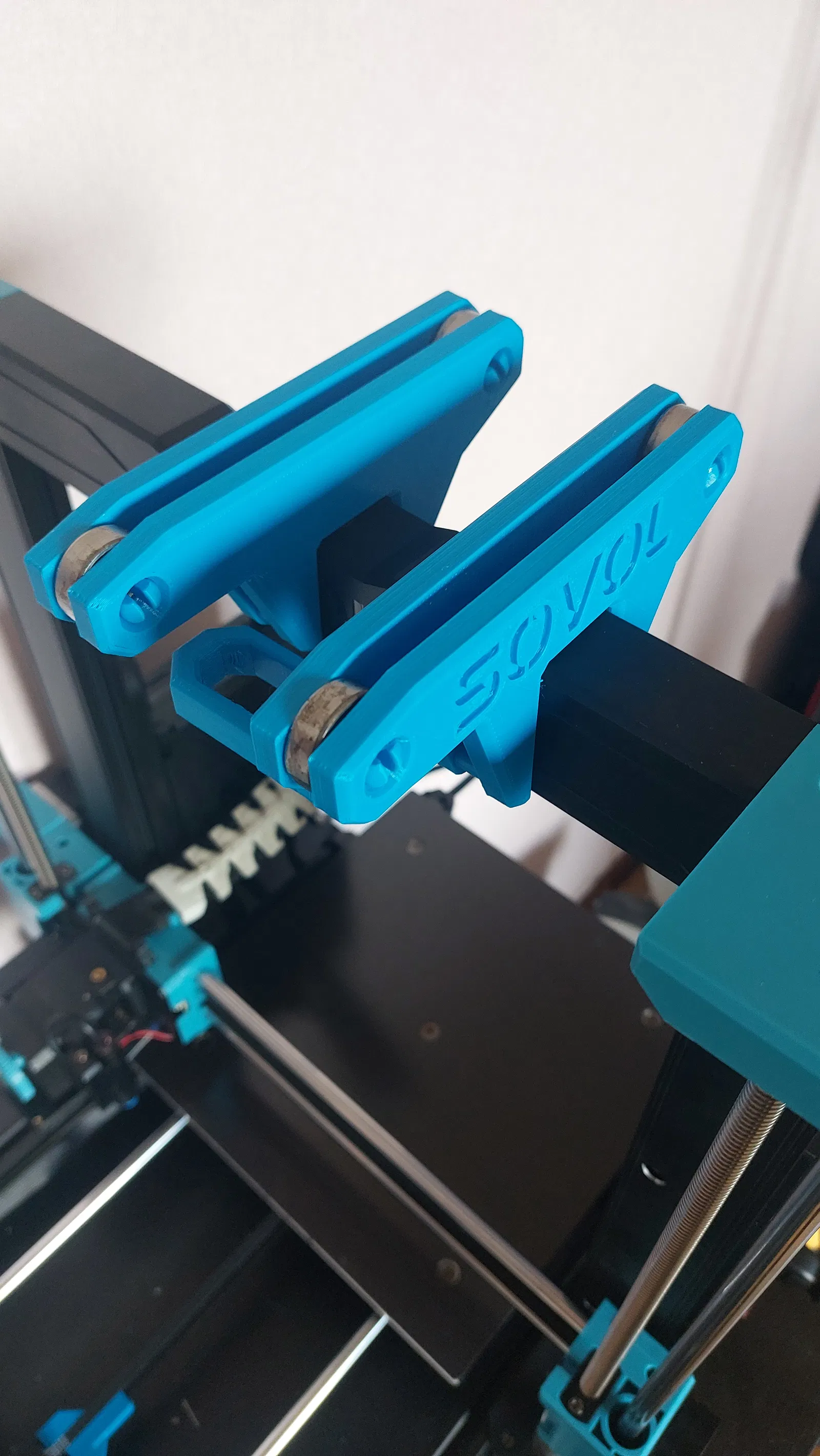

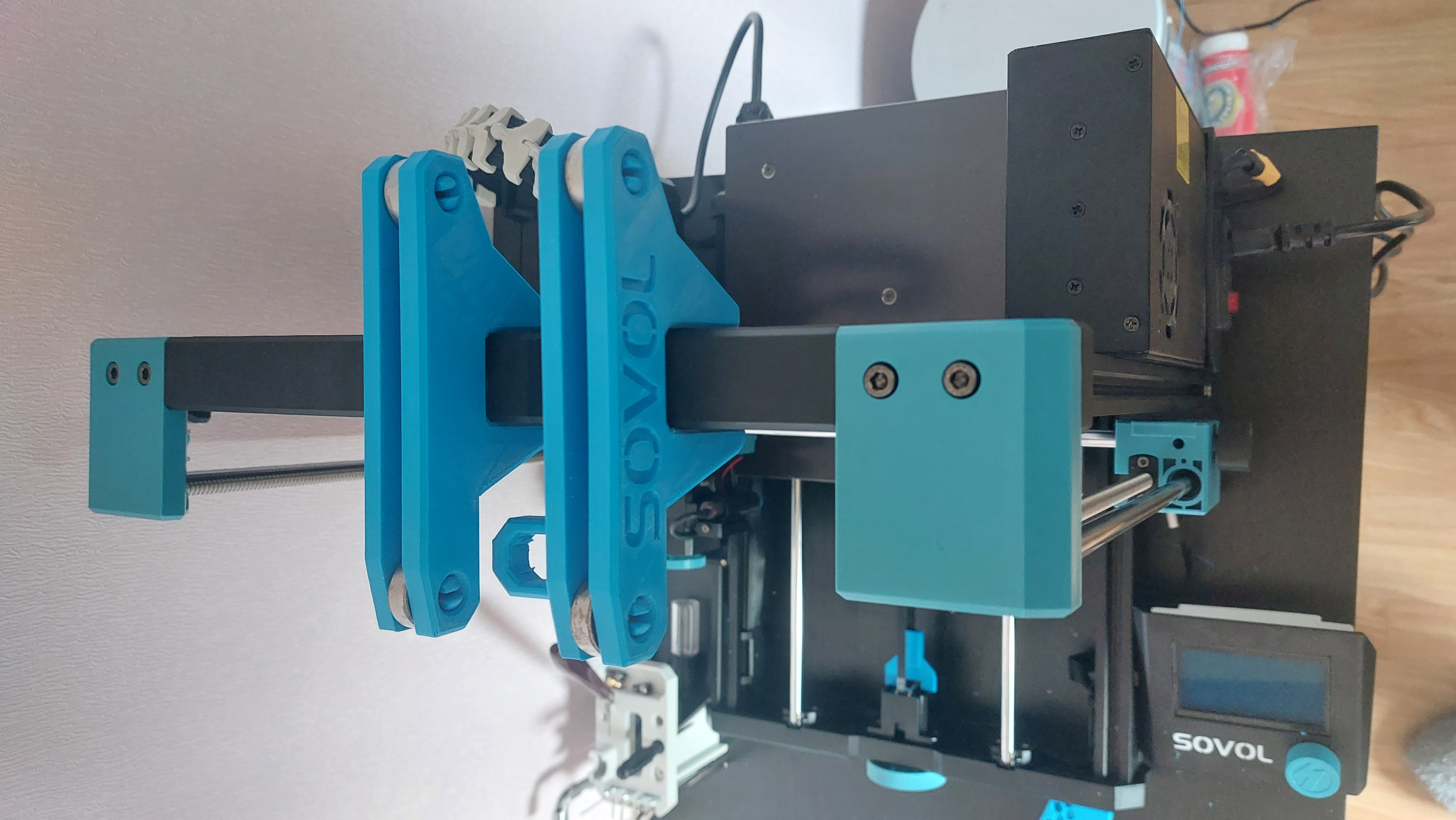

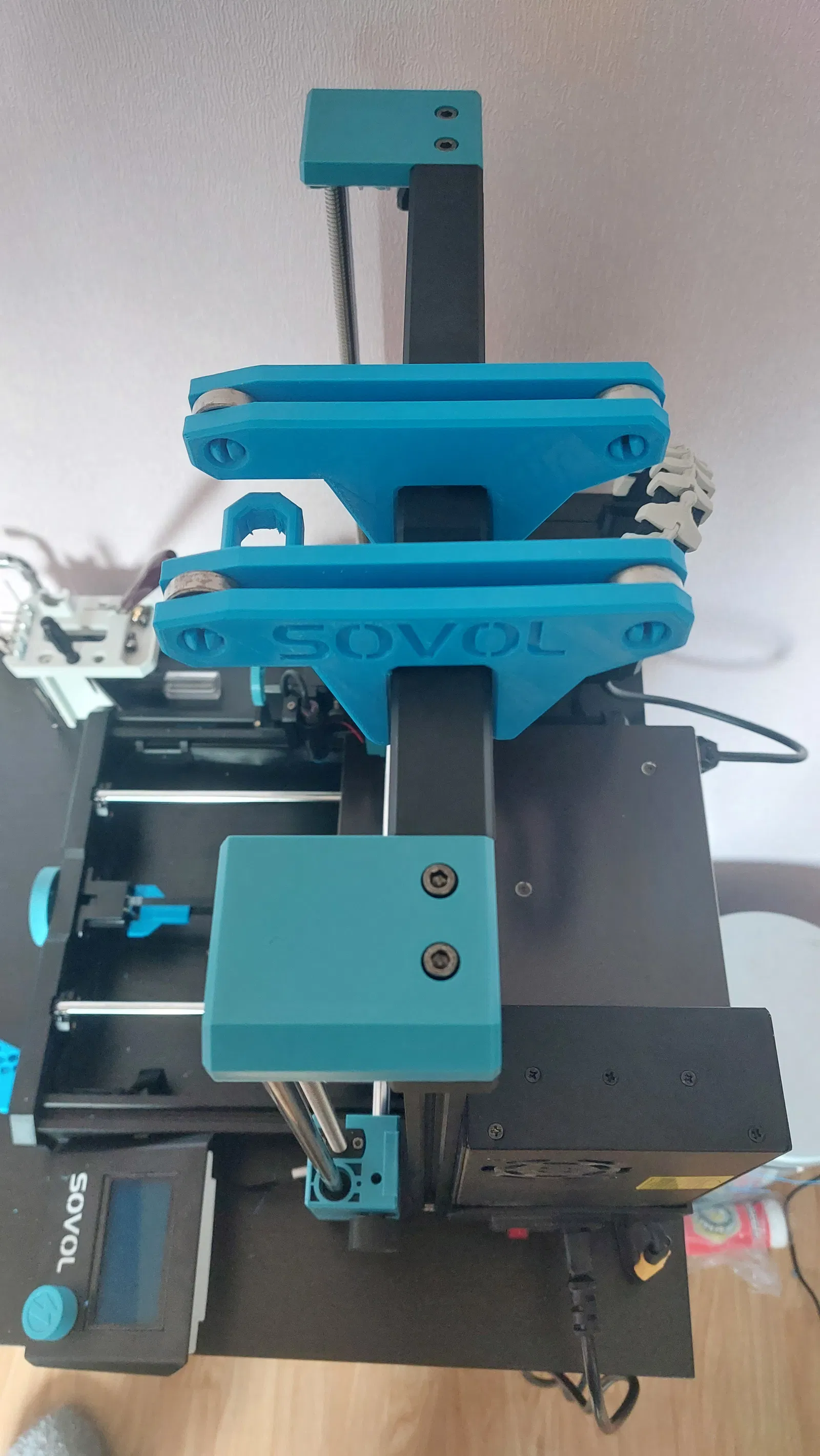

_ Đặt các bộ phận lên khung máy. Đảm bảo hai bộ phận càng song song càng tốt. Chúng có thể không song song 100%, tùy thuộc vào vị trí bạn đặt trên khung máy. Nó vẫn hoạt động tốt thôi. Của tôi không hoàn toàn song song và nó vẫn chạy rất ổn.

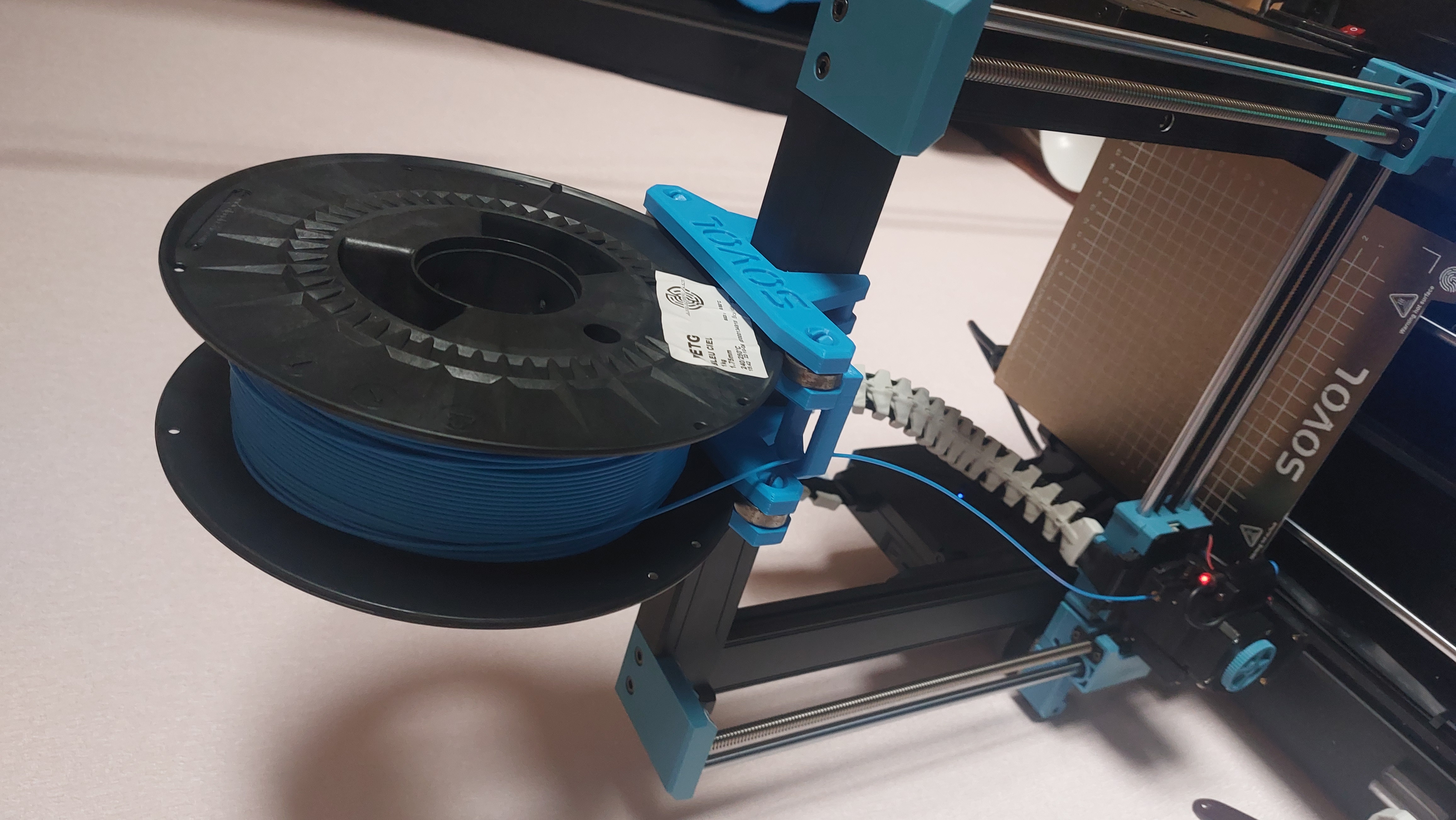

_ Luồn filament qua bộ dẫn hướng, đặt cuộn filament lên bạc đạn, đảm bảo mọi thứ di chuyển trơn tru và tự do. Chúng ta không muốn bị kẹt.

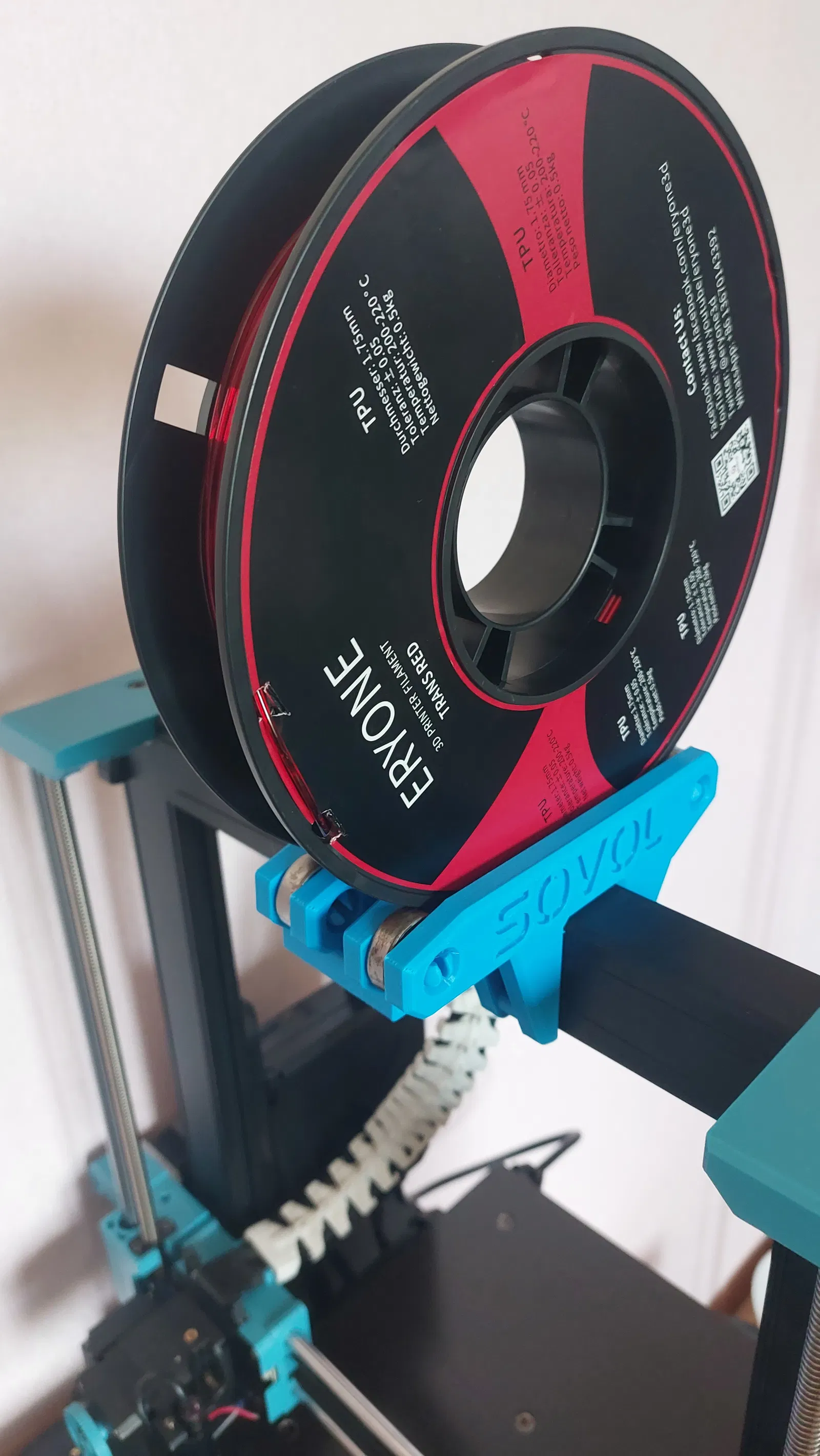

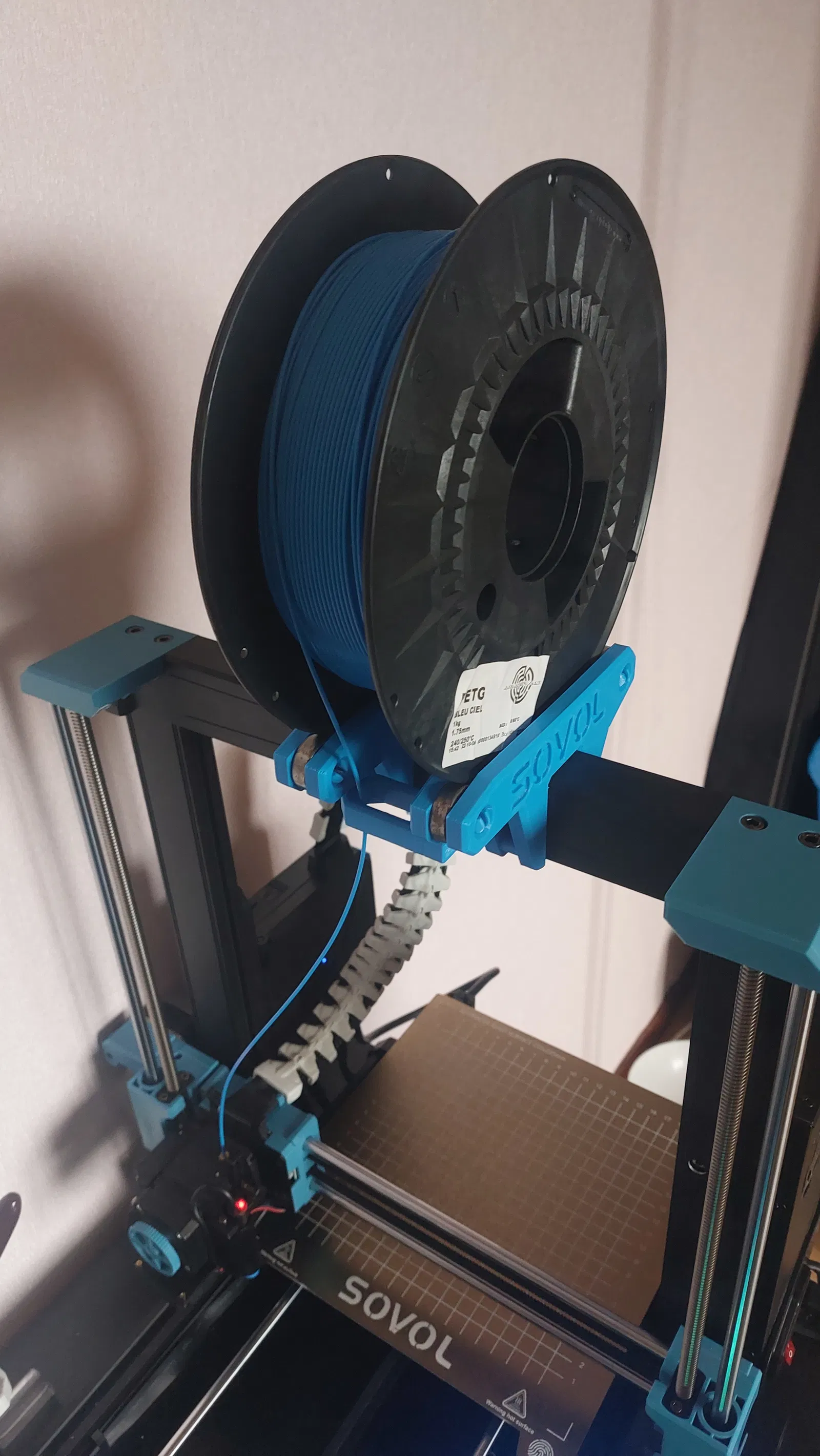

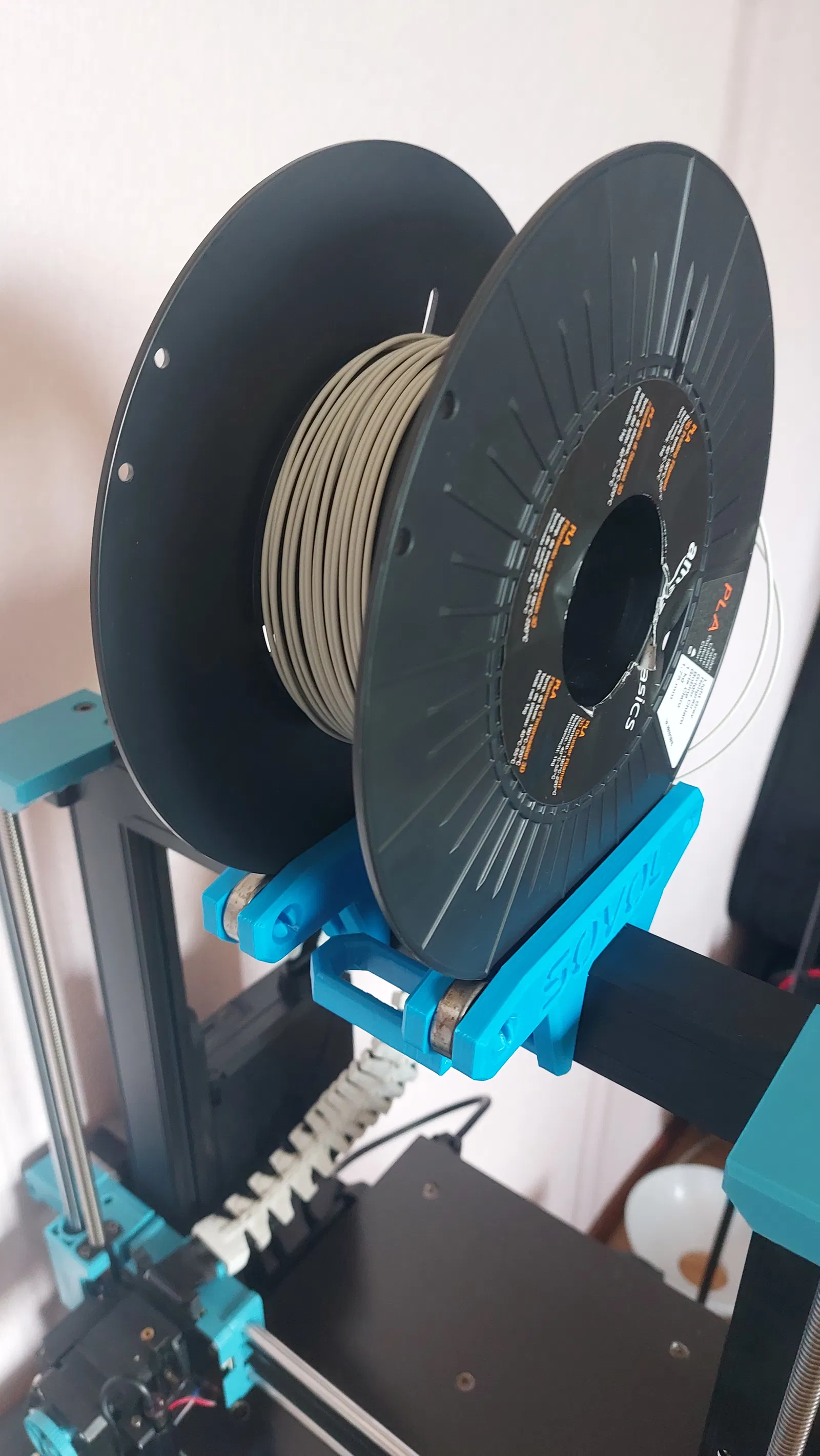

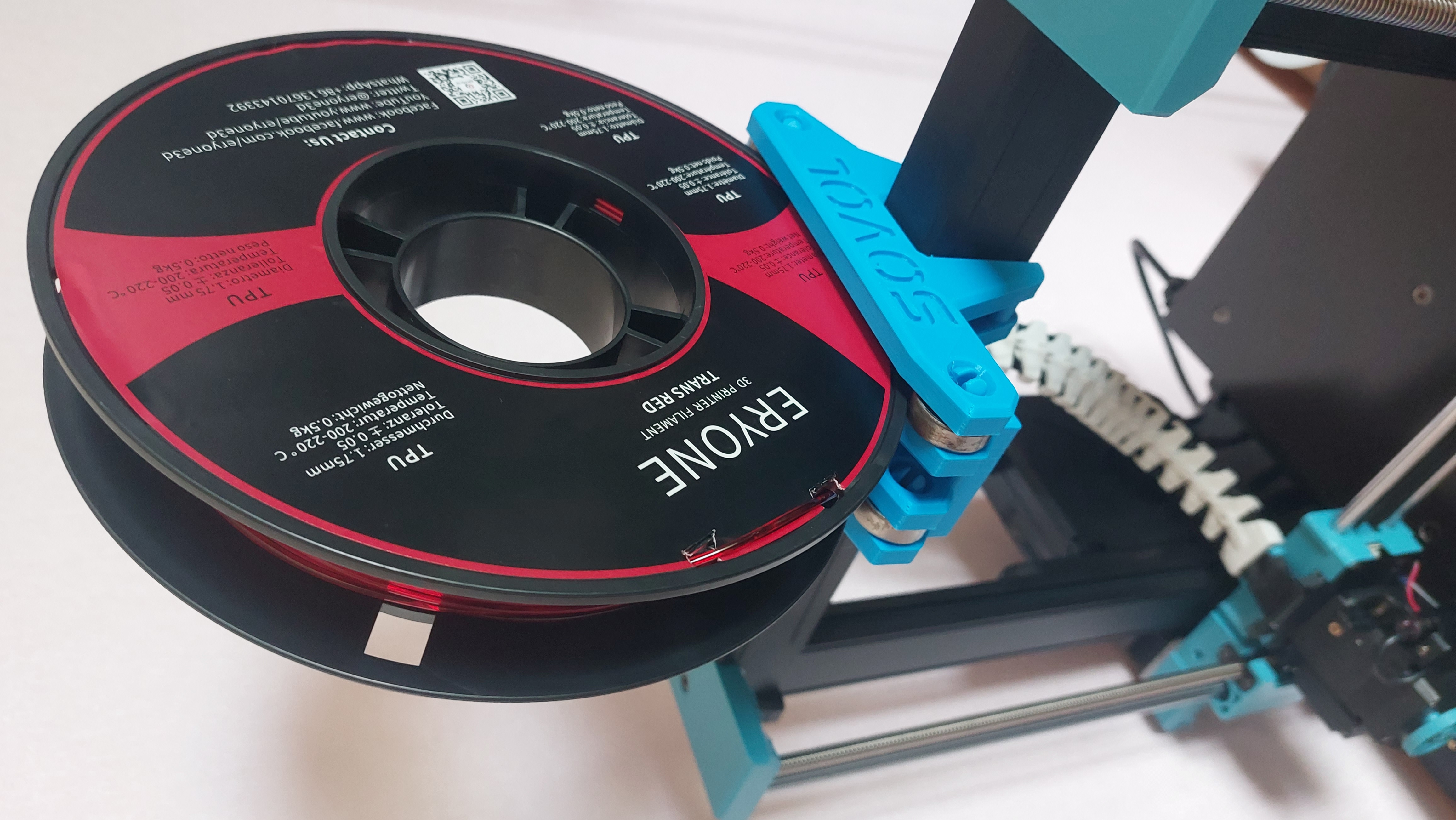

_ Xong! Kiểm tra ảnh để xem cách tôi đặt mọi thứ và đặt ở đâu. Có thể hơi chật một chút cho bộ dẫn hướng filament nếu bạn quyết định dùng cuộn 500g. Cho đến nay, tôi đã thử nghiệm Eryone tpu (không dùng bộ dẫn hướng), Amazon Basics pla và ArianePlast petg. Đó là tất cả những gì tôi đã thử vì đó là tất cả những gì tôi sở hữu.

Kết thúc

Hy vọng bạn thấy cái này hữu ích. Tôi đã có khoảng thời gian vui vẻ khi thiết kế và giải quyết vấn đề. Luôn có chỗ để cải thiện, nhưng hiện tại thì nó sẽ như vậy.

Đăng cả những bản in của bạn nữa nhé.
