NR200P Tấm Ốp Lưng Mod

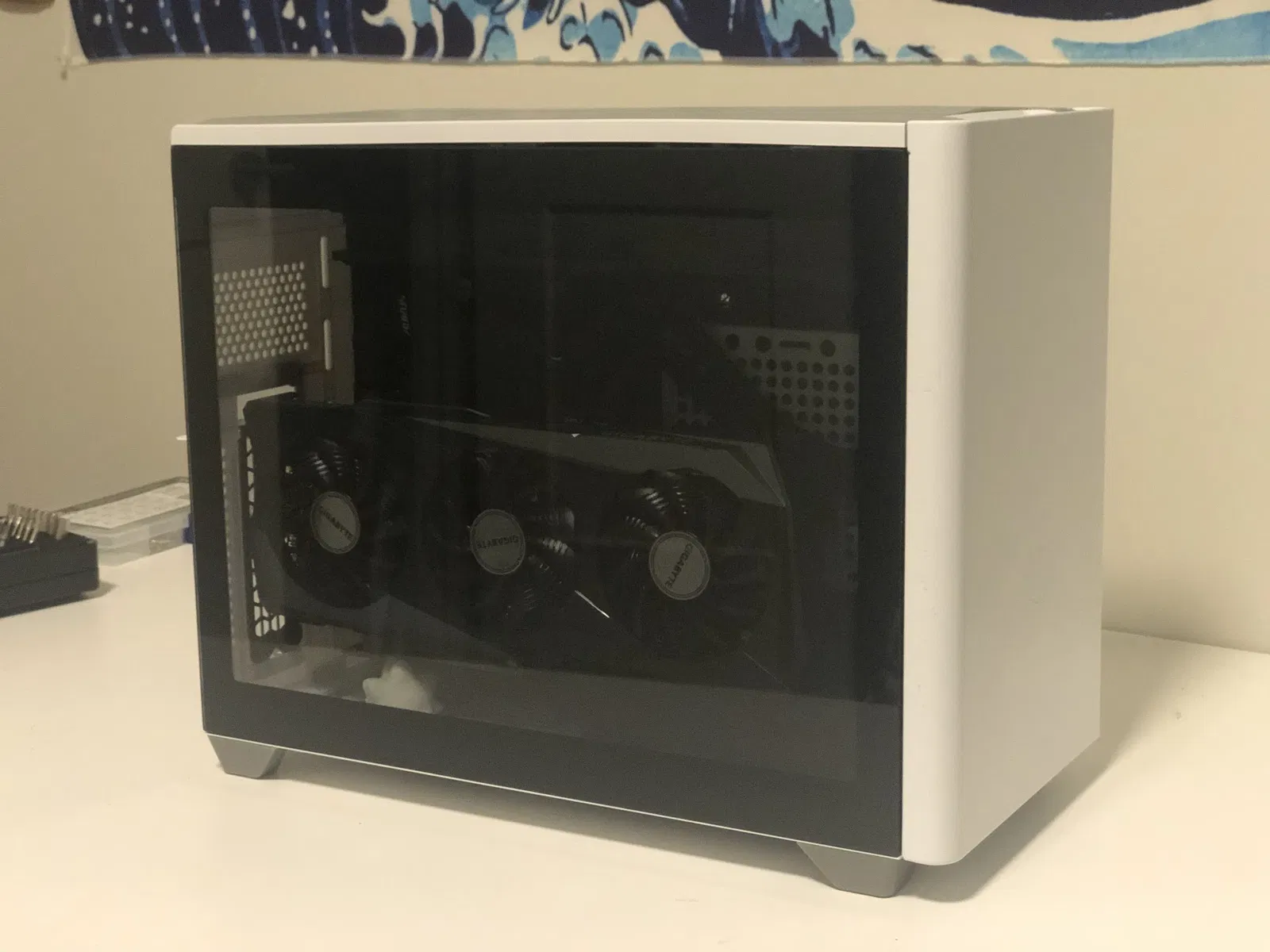

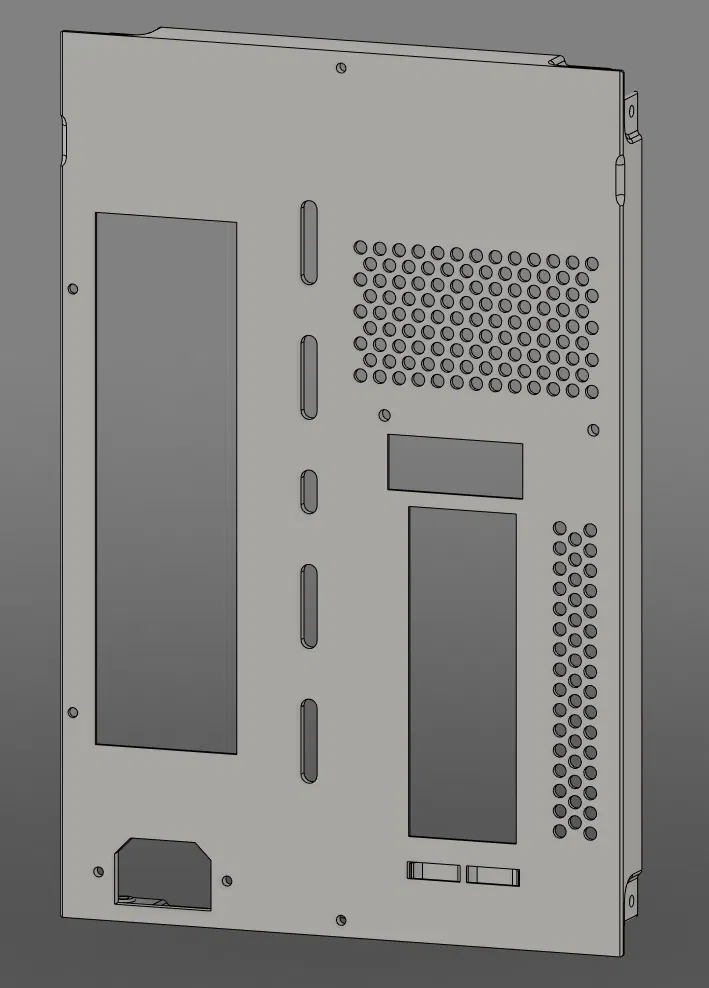

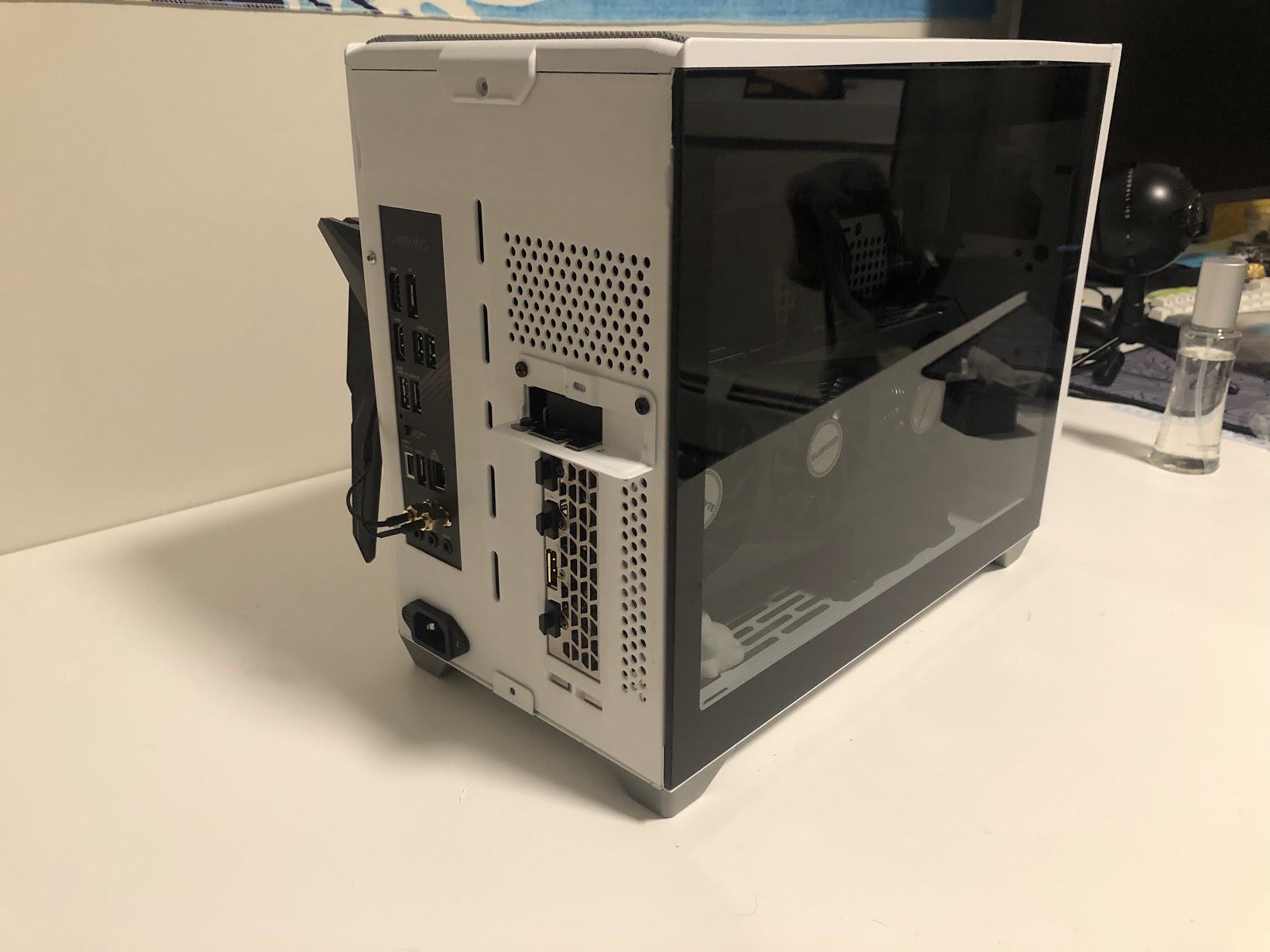

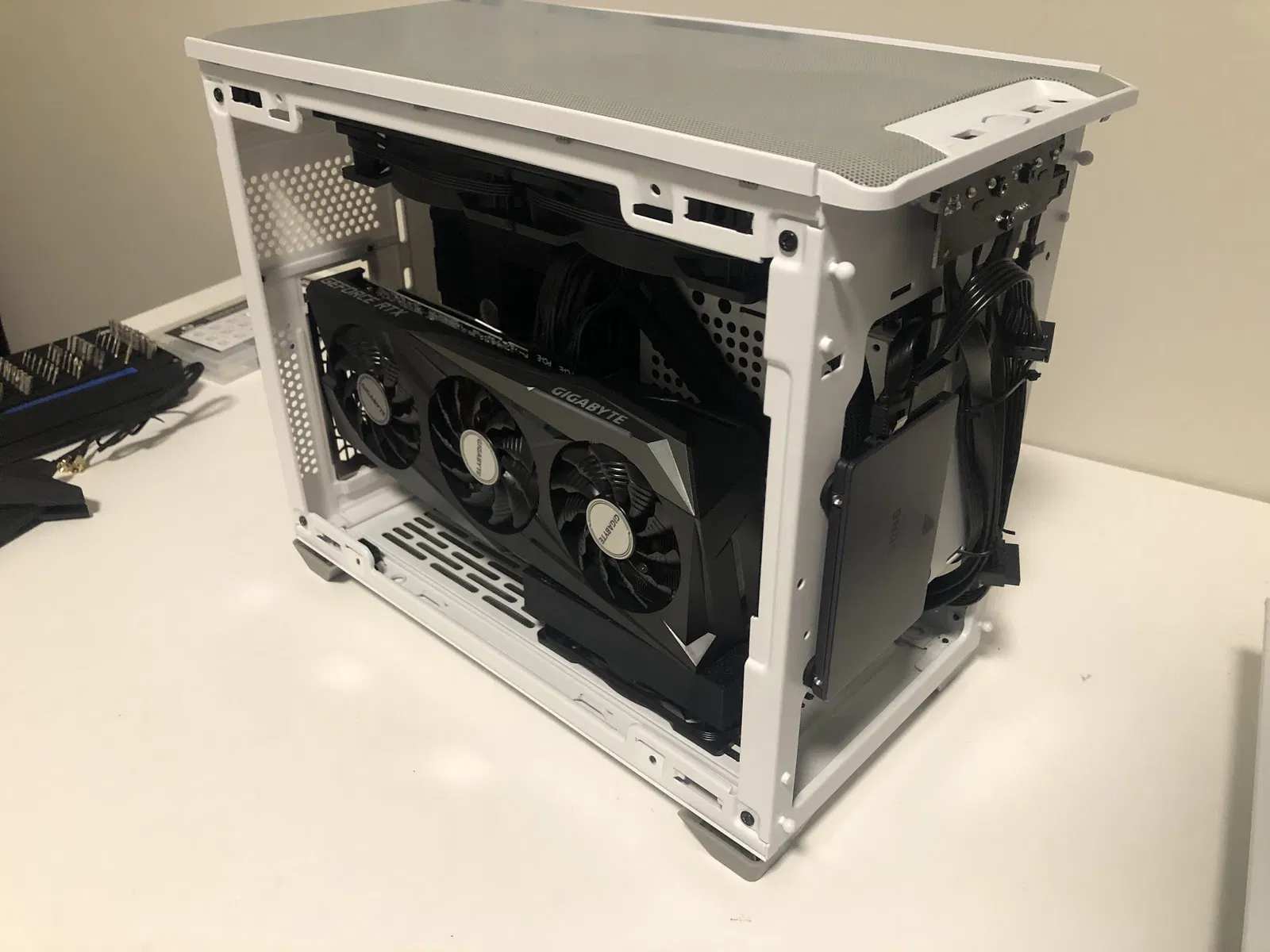

Đây là một tấm ốp lưng in 3D được làm cho Cooler Master NR200P để cho phép lắp card đồ họa (GPU) theo chiều dọc và tản nhiệt nước AIO phía trên. Bản mod in này thay đổi vị trí của bo mạch chủ xuống 26.5mm, GPU xuống ~63.5mm và di chuyển dây nguồn bên trong xuống đáy case.

Link tới Imgur để xem hướng dẫn: https://imgur.com/gallery/nr200p-to-nr200-max-2022-l1sDaBo

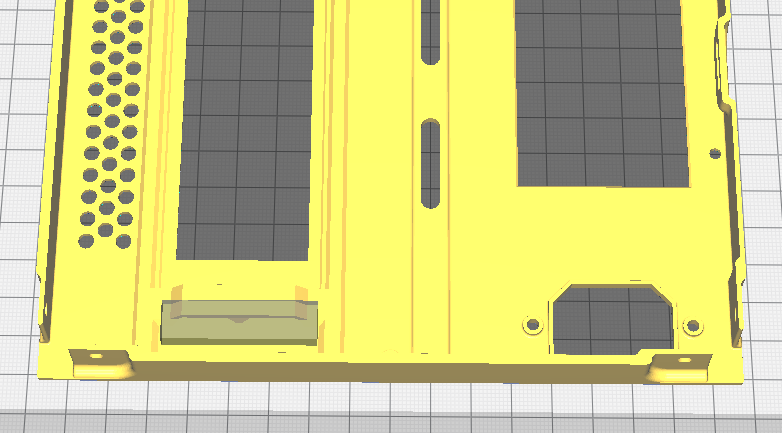

Sản phẩm này được thiết kế để in trên CR-10; máy in của bạn cần có khay in ít nhất 275mm x 200mm để có thể in nguyên khối.

Khuyến khích in mẫu này bằng PETG, nhưng PLA hoặc ABS cũng ổn; bộ phận này có lẽ sẽ không bị chảy. (Bản in PETG gốc đã sử dụng hàng ngày từ tháng 1 năm 2022 mà không bị chảy)

Kích thước của nó là 263mm x 175mm x 16.2mm (10.35"x 6.8"x 0.63")

Mẫu này có thể in mà không cần hỗ trợ nếu cài đặt của bạn đủ tốt để xử lý các phần nhô tối thiểu của nó, nhưng tôi khuyên bạn nên in có hỗ trợ để có kết quả tốt nhất.

Mẫu này nên được in với ít nhất 15% độ đặc ruột, 3 lớp trên/dưới và ba lớp tường.

Khuyên dùng skirt để dễ dàng dọn dẹp. In ở tỷ lệ 100%

Bản in hoàn chỉnh cho tấm ốp lưng mất gần 13 giờ và chỉ dưới 80 gram (ở độ cao lớp 0.12), (khoảng dưới 10 giờ cho 0.2)

Để thực hiện dự án này, bạn sẽ cần:

• Máy in 3D
• Dũa kim loại/máy mài
• Khoan
• Mũi khoan 3/32"
• 4 bu lông m3-8mm và các đai ốc tương ứng (nên dùng loại đầu tròn/phẳng/pan)
• 8 vòng đệm nhỏ
• Tua vít đầu Philips

Link tới Imgur để xem hướng dẫn: https://imgur.com/gallery/nr200p-to-nr200-max-2022-l1sDaBo

~Giá đỡ GPU 3 slot chưa được thử nghiệm~
