Kẹp thay thế cho Toyota 904664-00306

Tác giả RayOfSunshine

Lượt tải
19
Lượt thích
2
Lượt coi
226

File 2 938,8 KB

  • Toyota_904664-00306_Low_1766390657.stlSTL · 472 KB
  • Toyota_904664-00306_1766390657.stlSTL · 466,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#17028
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Đây là một bộ phận mà có lẽ không ai khác cần đâu, nhưng mà đồ Toyota xịn thì giờ kiếm không có nữa, nên hy vọng cái này sẽ giúp được ai đó. Cái này làm ra để thay thế cho cái kẹp Toyota 904664-00306, nó dùng để giữ mấy cái dây chân không ID 6-mm nối từ bướm ga và đường nạp, chạy vòng qua trên cái nắp cò xuống van điều khiển khí trên bơm trợ lực lái.

Phiên bản thấp (low version) thì giữ dây thấp hơn, gần với nắp cò hơn so với đồ zin, theo như mấy tấm hình mình coi trên mạng. Còn phiên bản không thấp (not-low version) thì chắc là gần với zin hơn, nhưng mà mình không có đồ zin để so sánh.

Dùng một cái ê-cu nhiệt M3 3-mm x 5-mm và một con vít trí M3X5-mm để giữ cái kẹp vô cái giảm xóc.

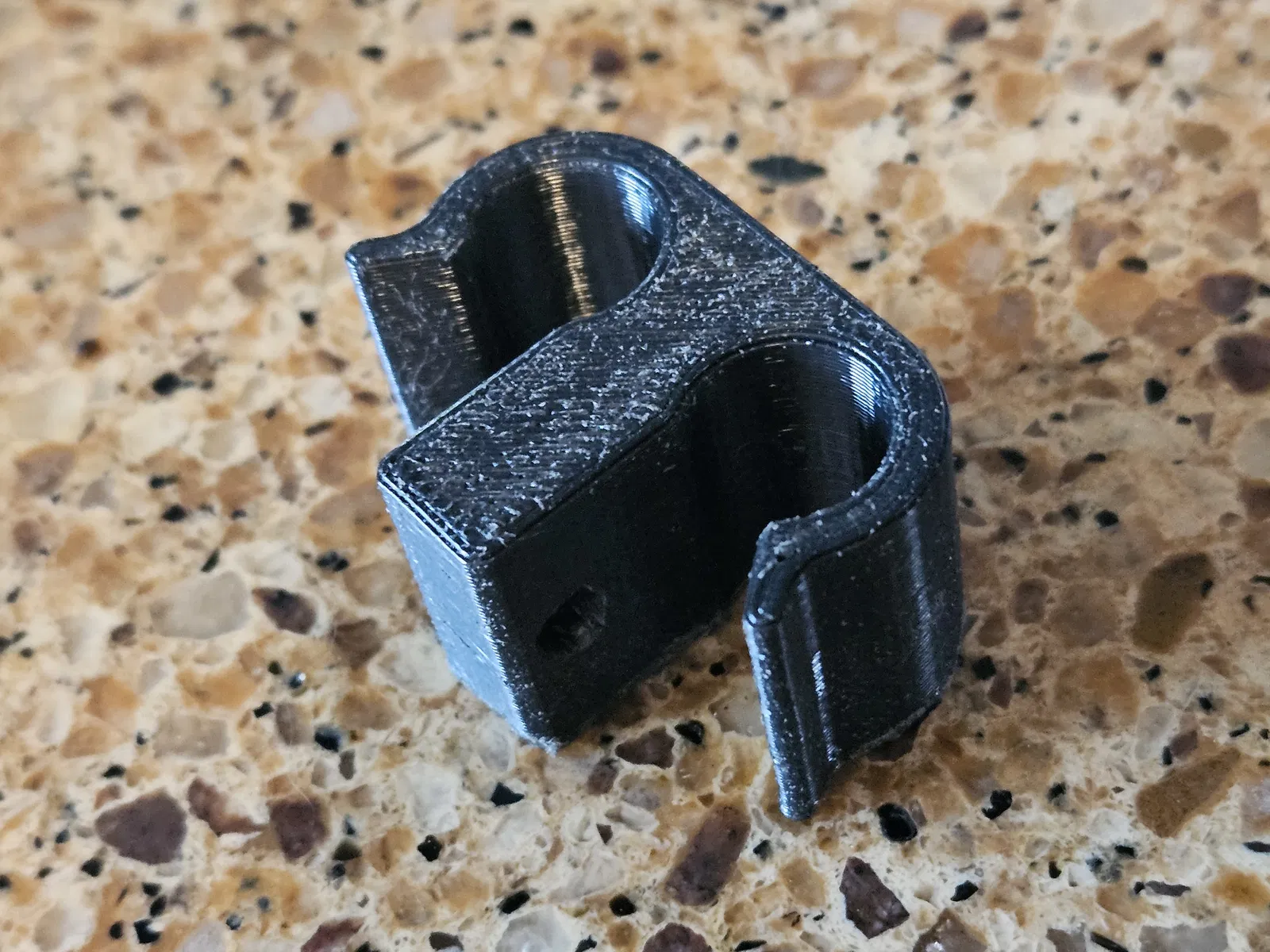

Bản in trong hình là dùng ASA, độ điền đầy 70%, chiều cao lớp 0.35-mm. Vật liệu là ASA Sunlu màu đen. Bạn chọn vật liệu nào thì cũng phải là loại cứng cáp nha (ASA hoặc ABS). Có thể xài brim cho nó dính hơn, còn support thì cũng có ích cho cái lỗ để nhét ê-cu nhiệt vào.

Mình từng có một cái làm bằng PETG mà nó tự dưng biến mất luôn. Cái ABS đầu tiên thì hơi bị cong vênh nhưng mà vẫn xài được.

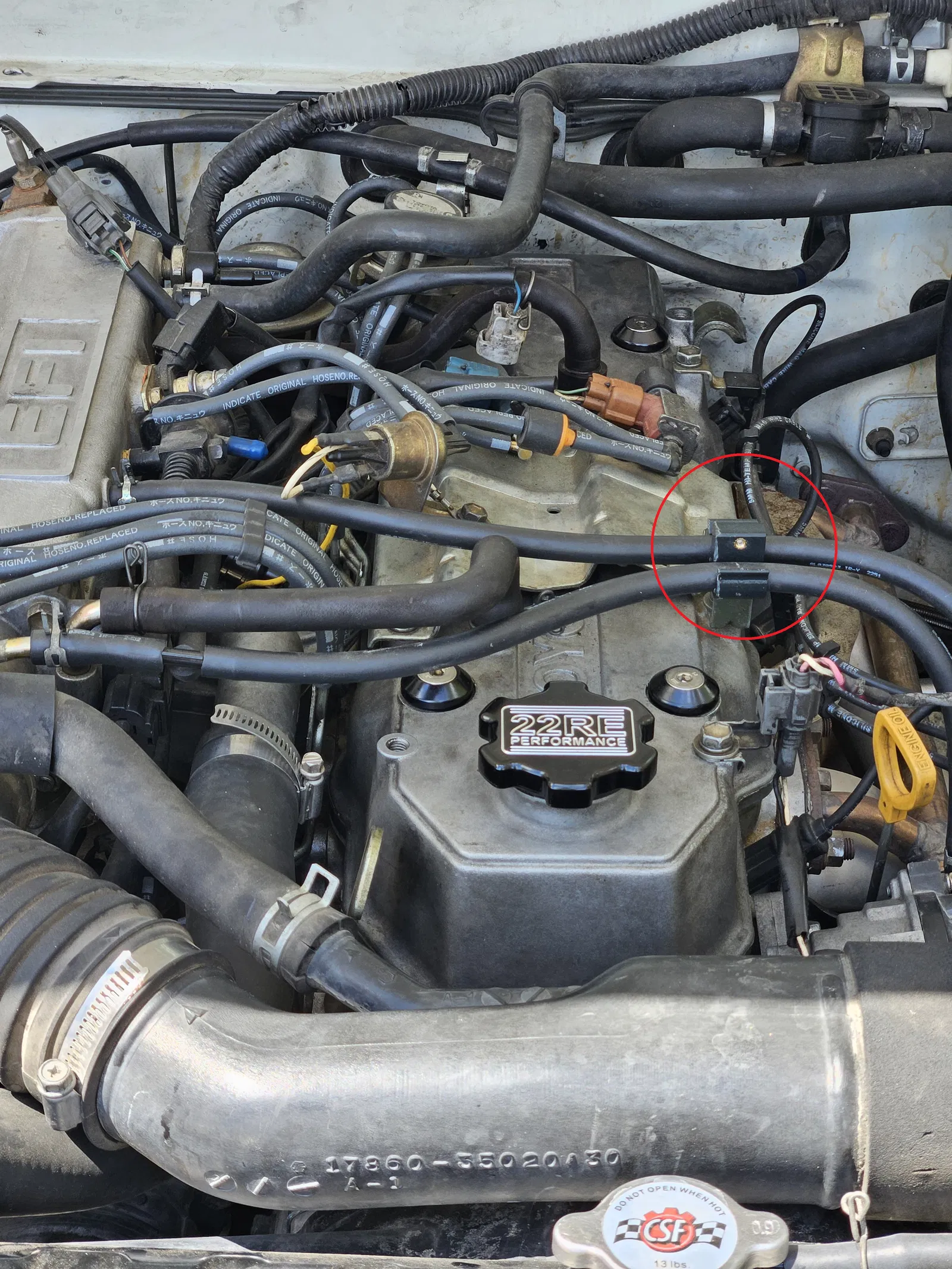

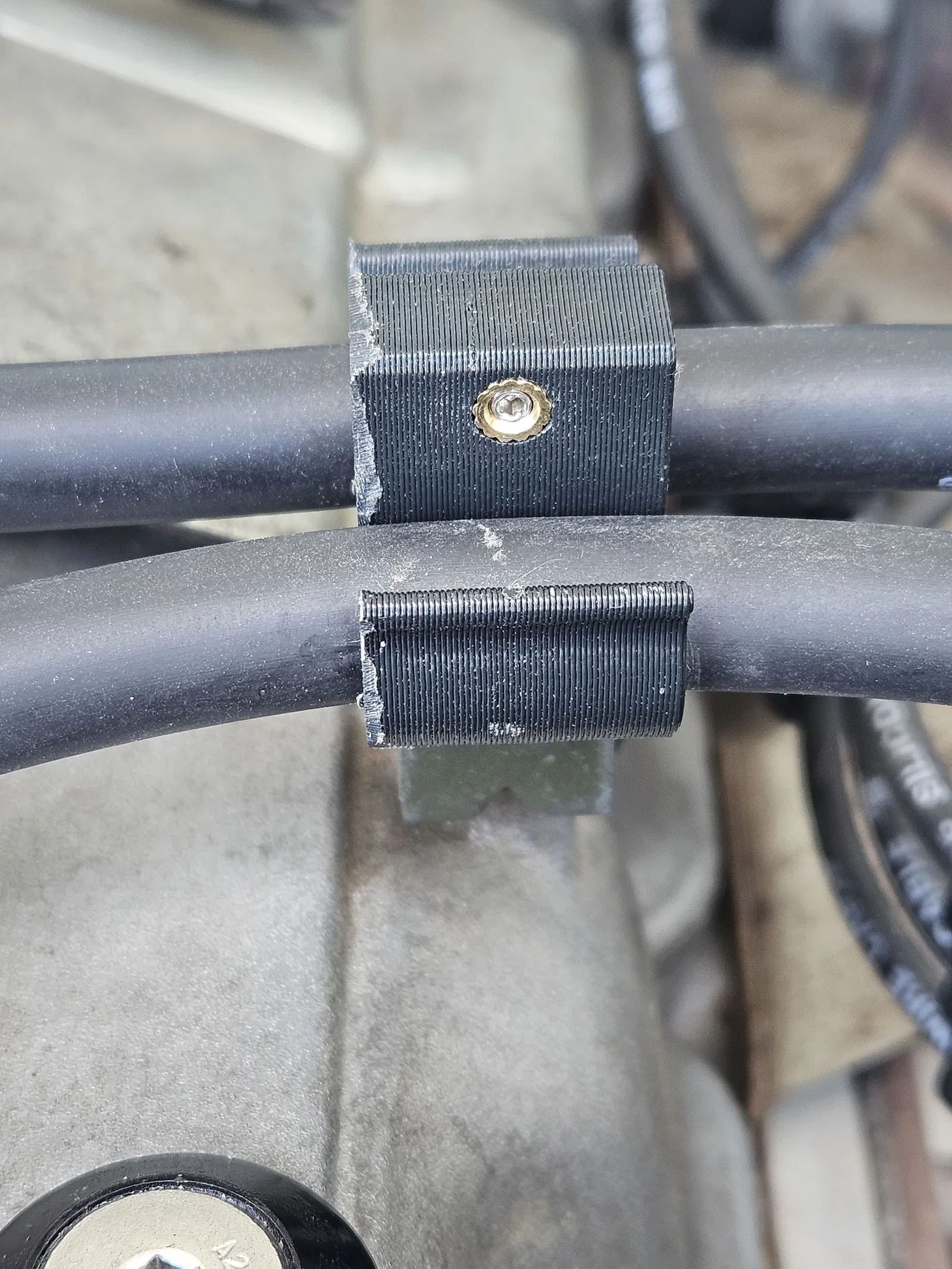

Hình ảnh cho thấy cận cảnh bộ phận đã lắp, và một góc rộng hơn về vị trí trong khoang động cơ (xe 1995 Pickup, máy 22RE).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
938,8 KB
File lớn nhất
472 KB
