Cánh Tay Vẽ

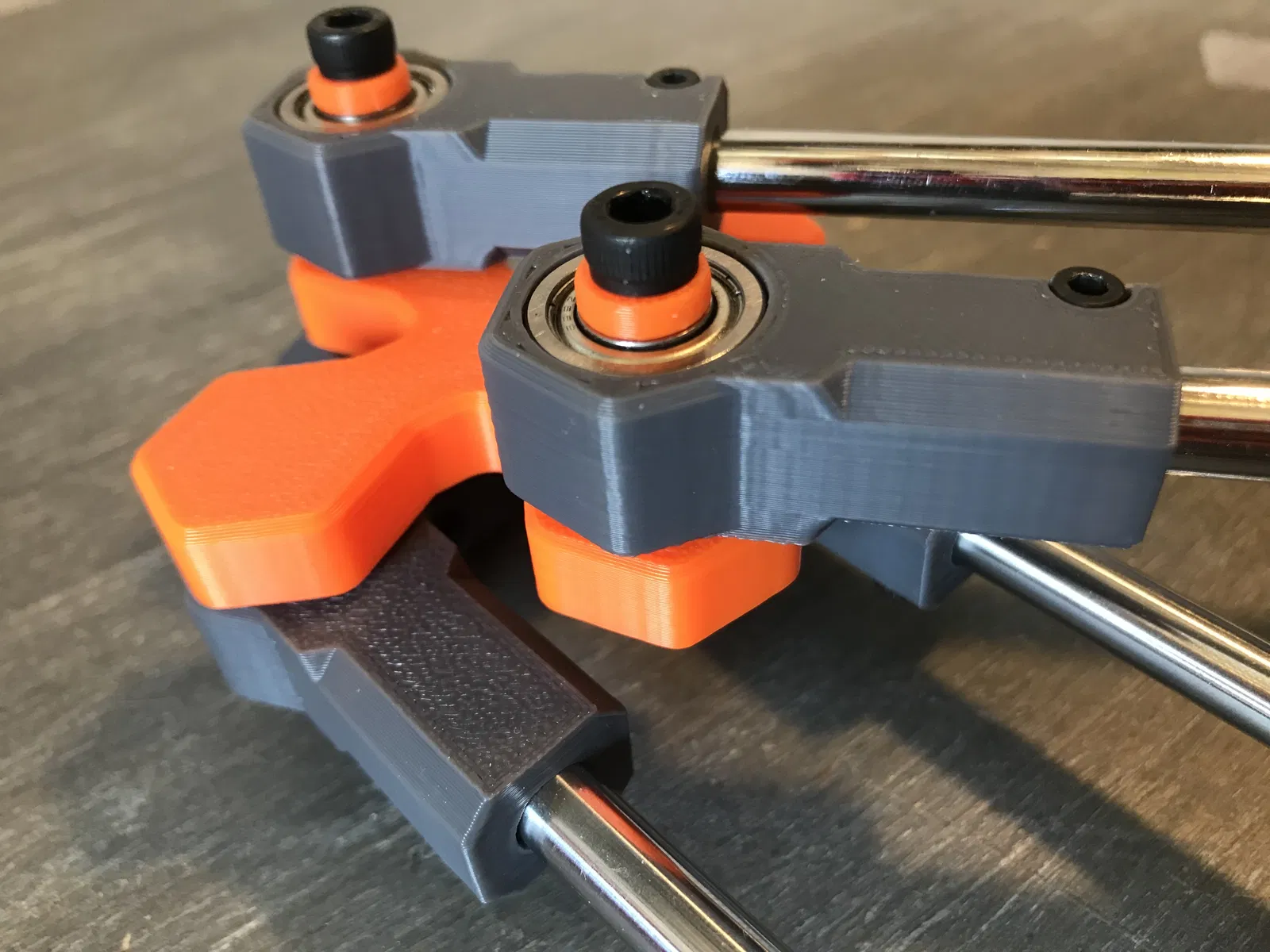

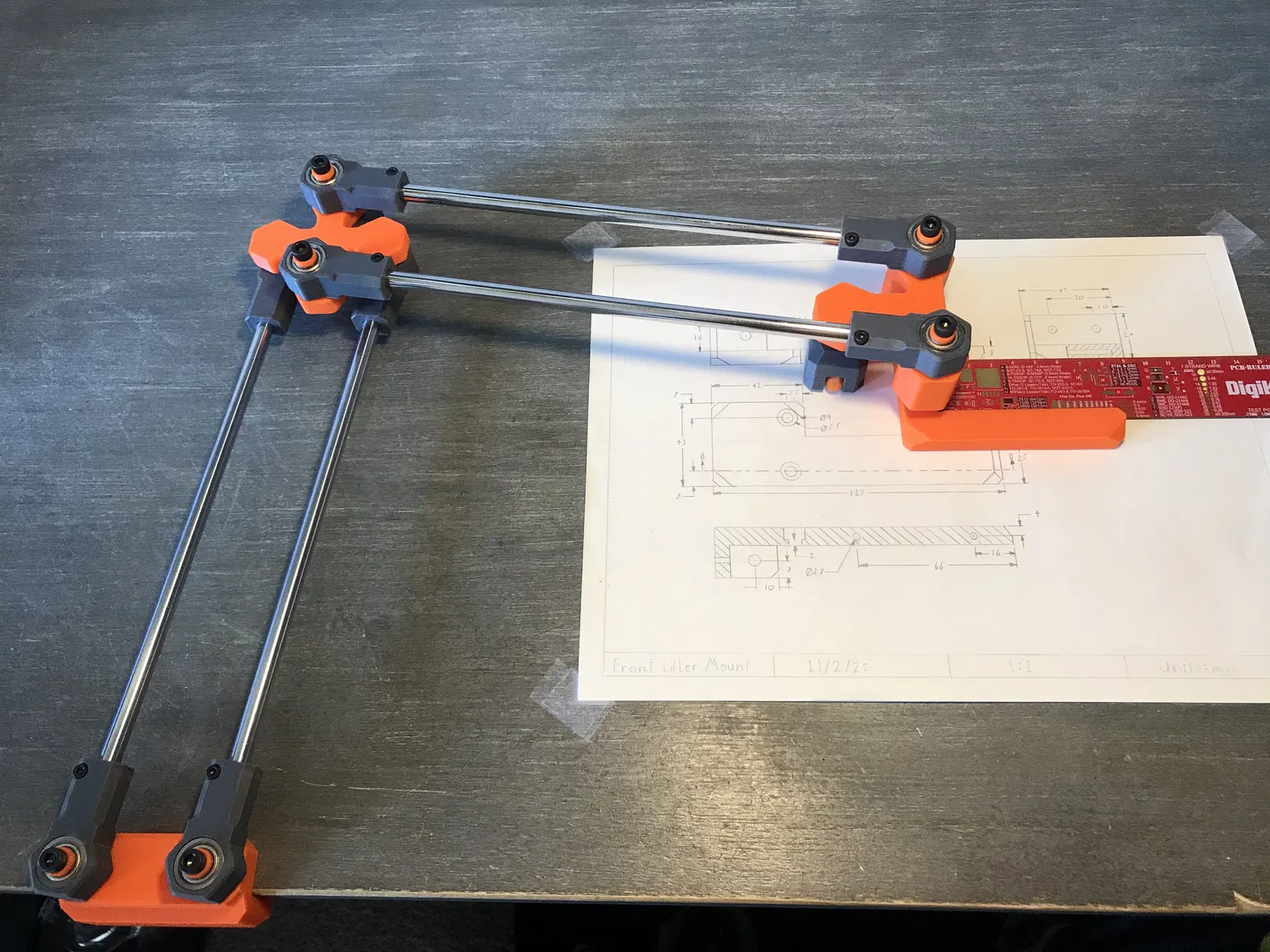

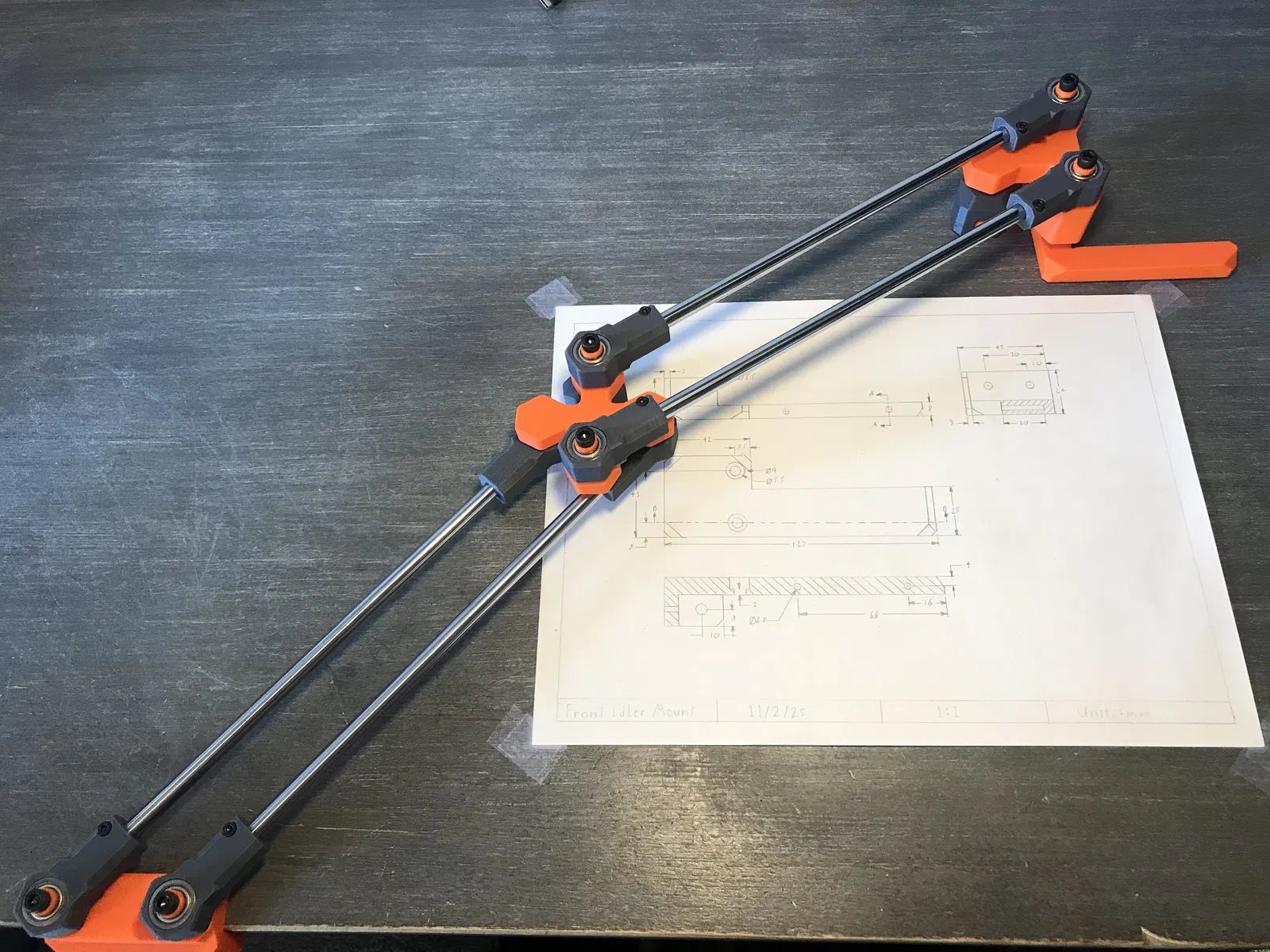

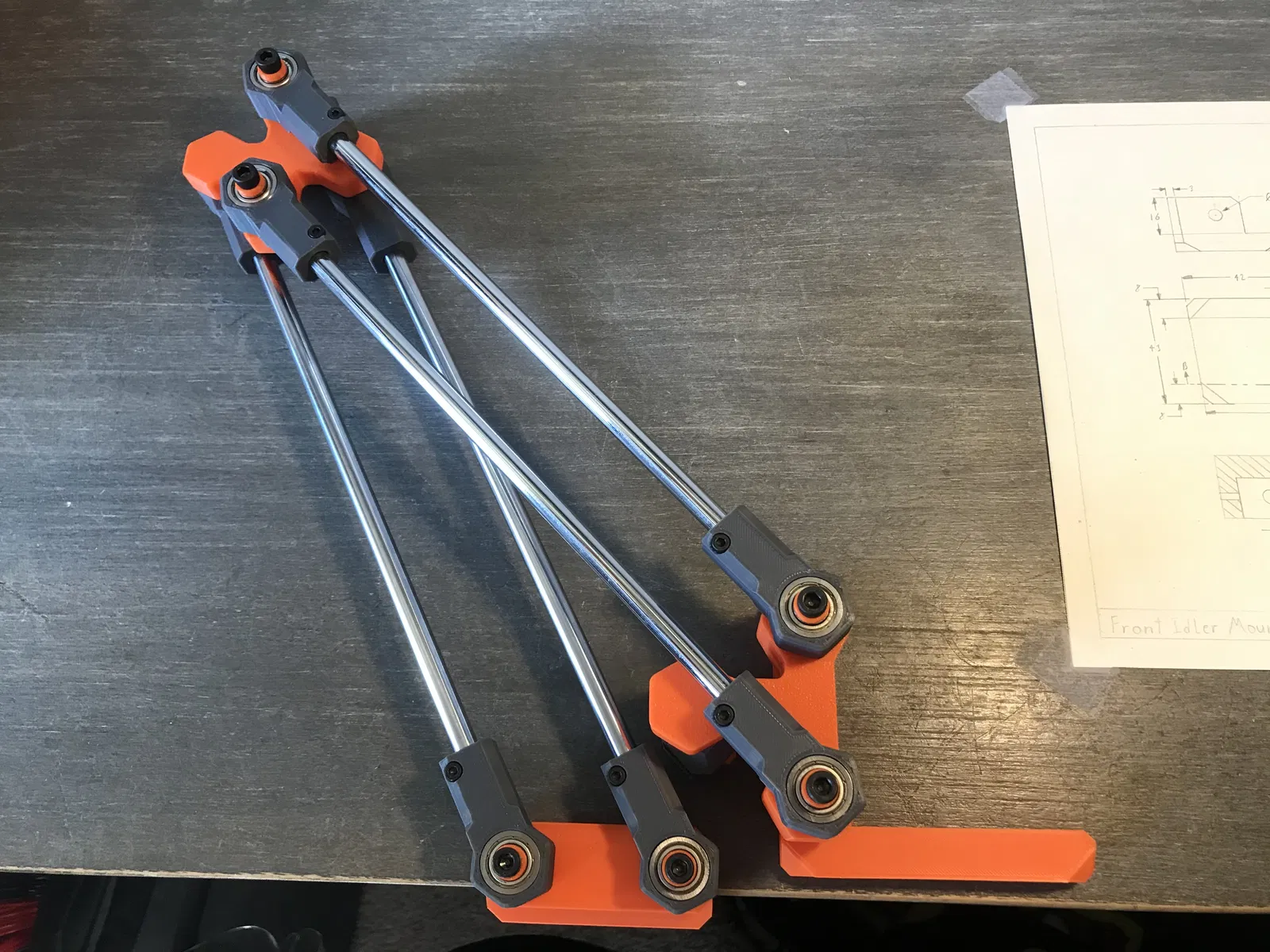

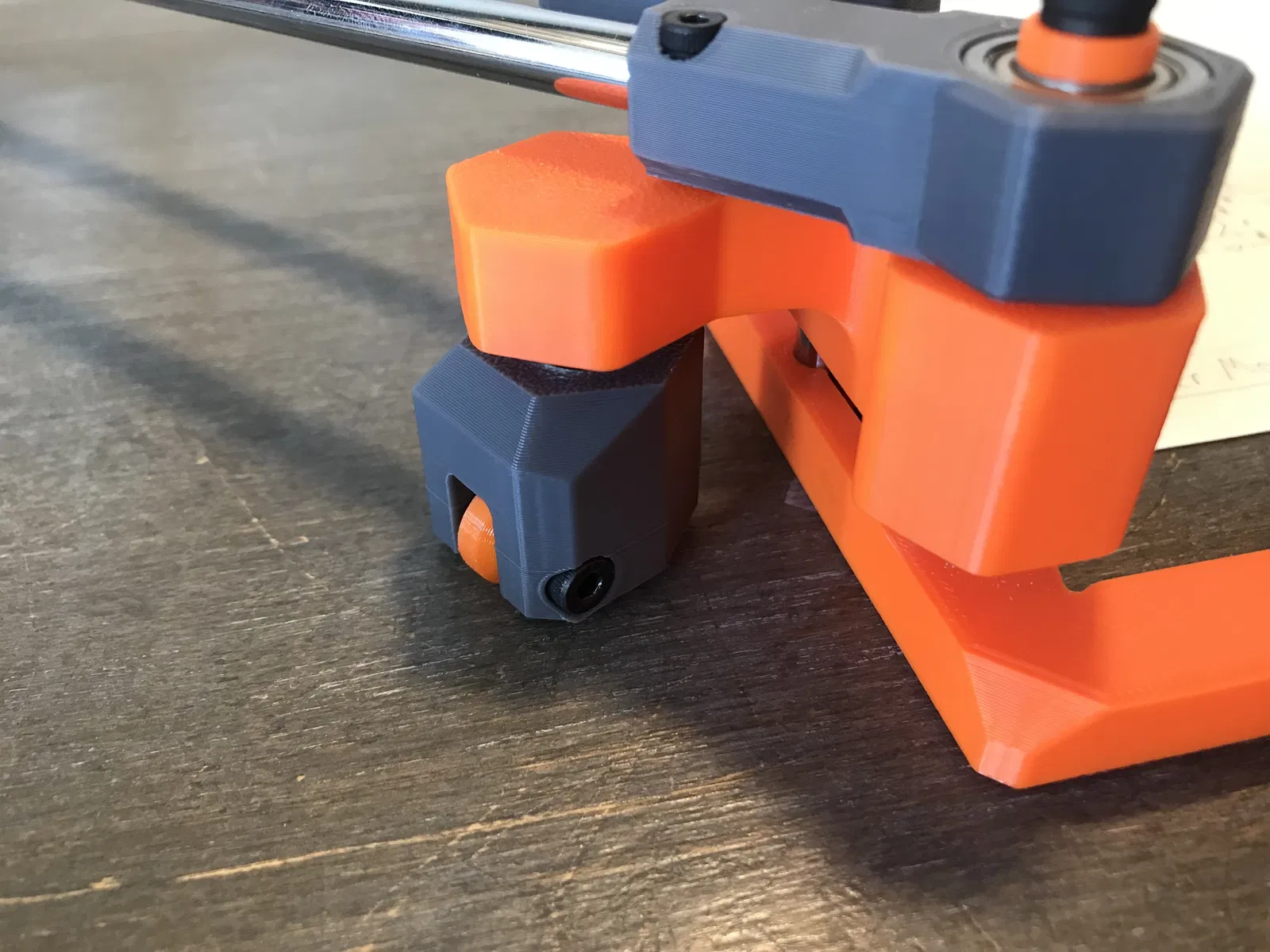

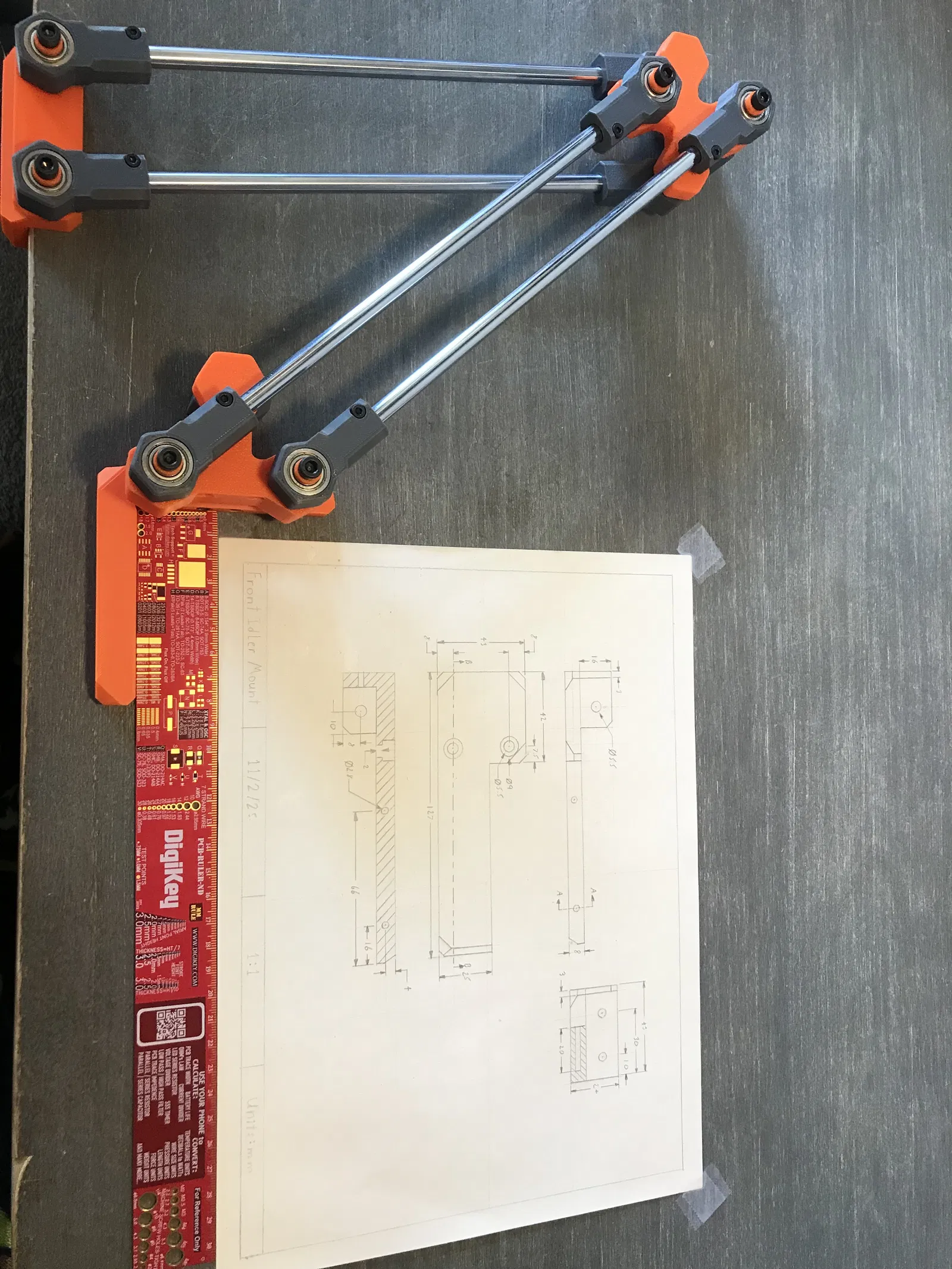

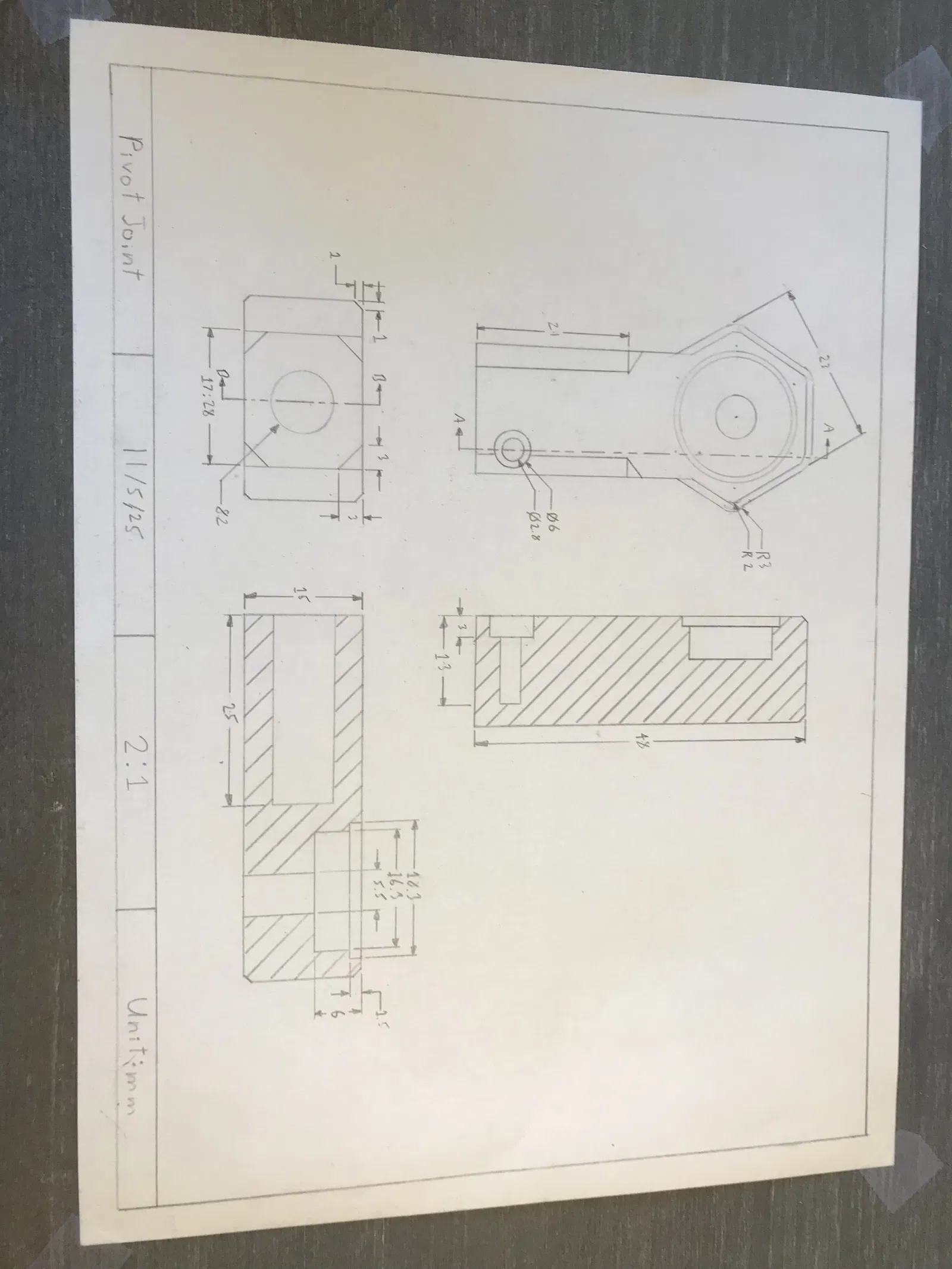

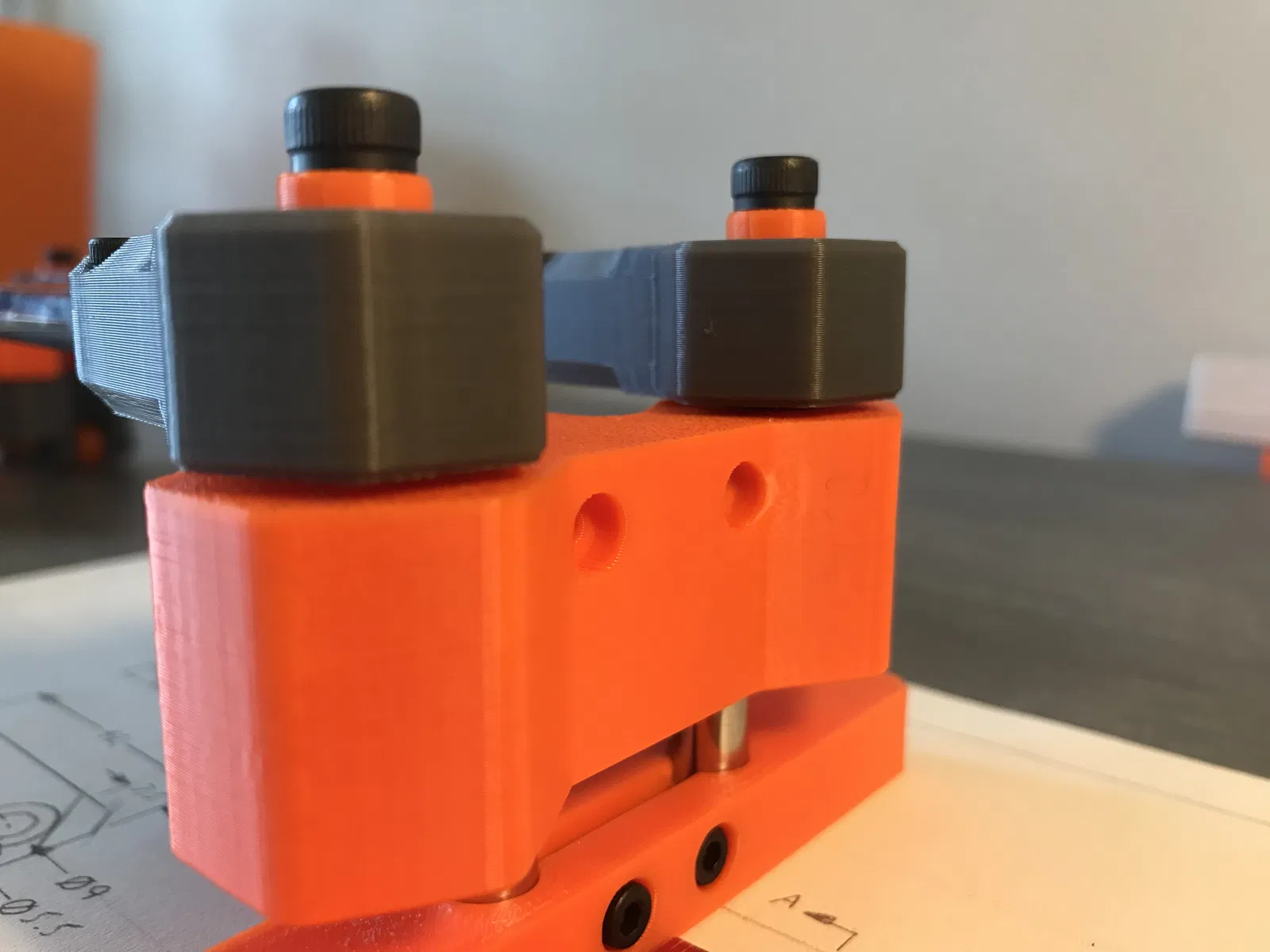

Đây là một cánh tay vẽ mà tôi đã làm để vẽ bản vẽ kỹ thuật. Các ổ bi chính tôi đã sử dụng là ổ bi F688 mà tôi lấy từ ổ bi căng dây đai của máy in Creality, nhưng ổ bi F625 từ bánh xe V của máy in Creality cũng dùng được. Có 2 cái cho mỗi bánh xe nên bạn sẽ cần ít nhất 4 bánh xe tổng cộng cho khớp nối. Các thanh dẫn có thể dài hoặc ngắn tùy thích nhưng tôi đã làm với thanh dài 250mm và nó có thể vươn tới mọi nơi bạn muốn trên tờ giấy khoảng 12 x 9 inch. Tôi gặp vấn đề về các khớp nối bị cạ vào bàn làm việc, vì vậy tôi đã làm các bánh xe đẩy để nó lăn đi thay vì kéo.

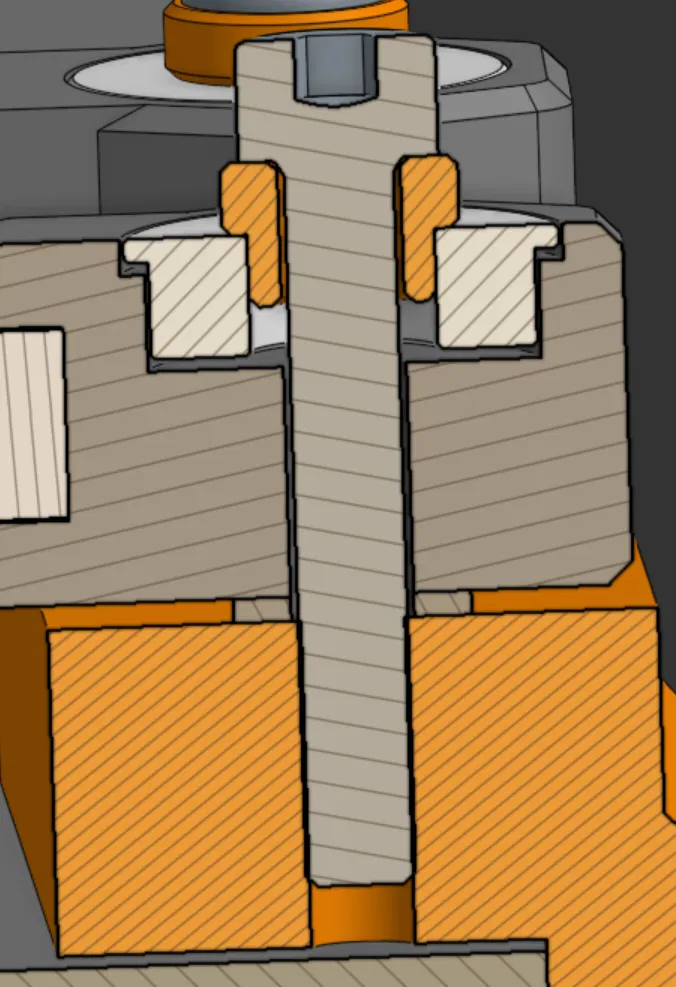

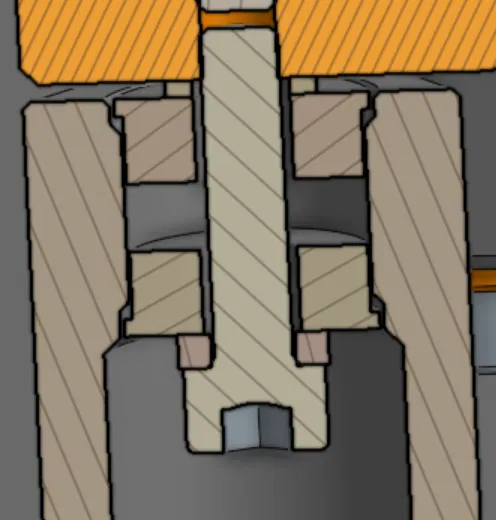

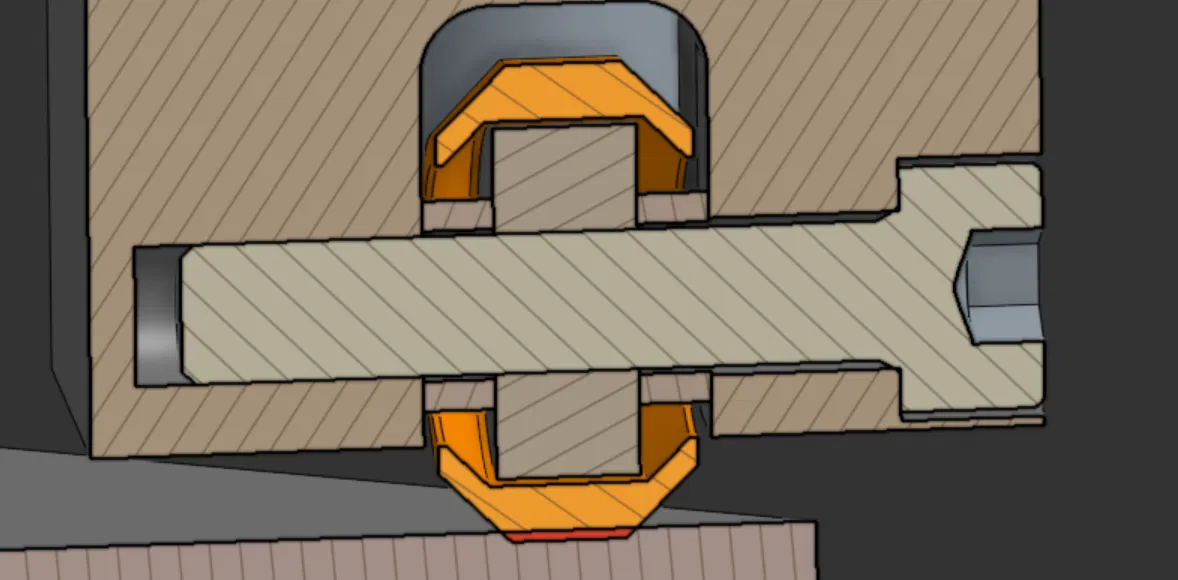

Thiết kế CAD Cánh Tay Vẽ

BOM

• 8 x Thanh Thép Cứng 250mm

• 8 x Thanh Thép Cứng 40mm
  (cho Giá Đỡ Thước V1)

• 8 x F625 Bạc Đạn Vành Vòng Bi hoặc 8 x F688 Bạc Đạn Vành Vòng Bi (cho khớp nối)

• 2 x Bạc Đạn MR104
  (cho bánh xe đẩy)

• 4 x Bạc Đạn Vành F696
  (cho bánh xe đẩy)

• 12 x M3 x 10mm
  (để giữ các thanh dẫn trong các khớp nối)

• 2 x M3 x 35mm
  (cho Giá Đỡ Thước V3)

• 2 x M4 x 20mm
  (cho bánh xe đẩy)

• 2 x M4 x 6mm
  (cho Vít Kẹp Bàn M4)

• 2 x Đai Ốc M4
  (cho Vít Kẹp Bàn M4)

• 8 x M5 x 25mm
  (để giữ các khớp nối với từng bộ phận)

• 2 x M5 x 20mm
  (cho bánh xe đẩy)

Cập nhật

19/11/25

• Đã liên kết CAD thành tài liệu công khai trên Onshape

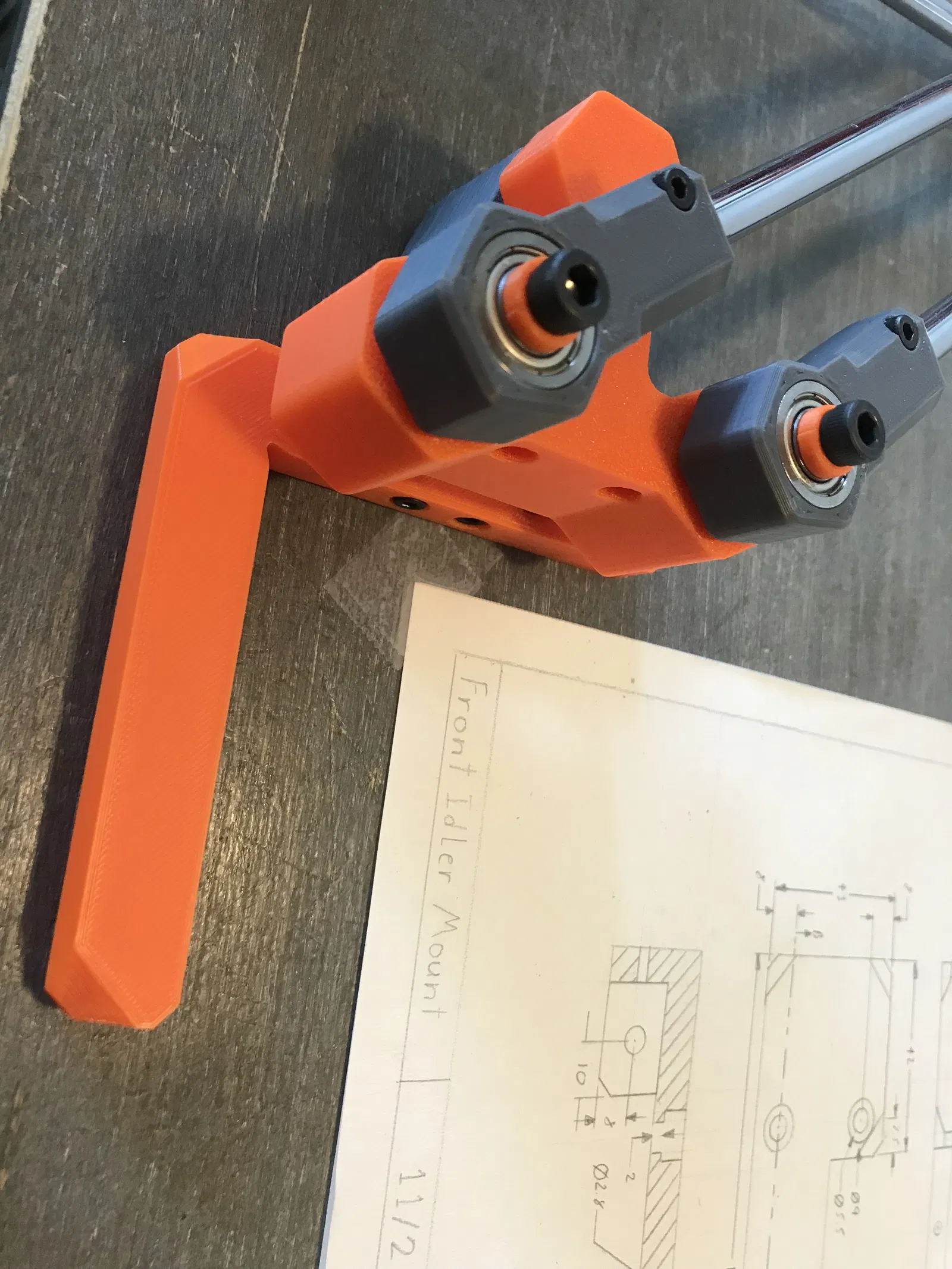

• Đã thêm tùy chọn mới cho giá đỡ thước để bạn không cần thanh thép cứng 40mm và chỉ cần 2 vít M3 x 35mm

• Đã thêm giá đỡ thước bên phải và bên trái

20/11/25

• Đã thêm kẹp bàn mới với vít in phù hợp với nhiều loại bàn làm việc

• Đã sắp xếp lại các tệp

29/11/25

• Đã cập nhật mô tả và BOM để khớp với các bộ phận tốt hơn
