Giá đỡ dây cáp USB (và hơn thế nữa) thế hệ mới (In-place, Nhiều kích cỡ, Xếp chồng)

Dựa trên kinh nghiệm với mẫu đã được tôi chỉnh sửa trước đó, tôi nhận ra rằng việc quấn dây ở giữa không phải là tối ưu đối với các loại cáp dày hơn, đặc biệt là các loại cáp USB-C chất lượng cao hiện đại.

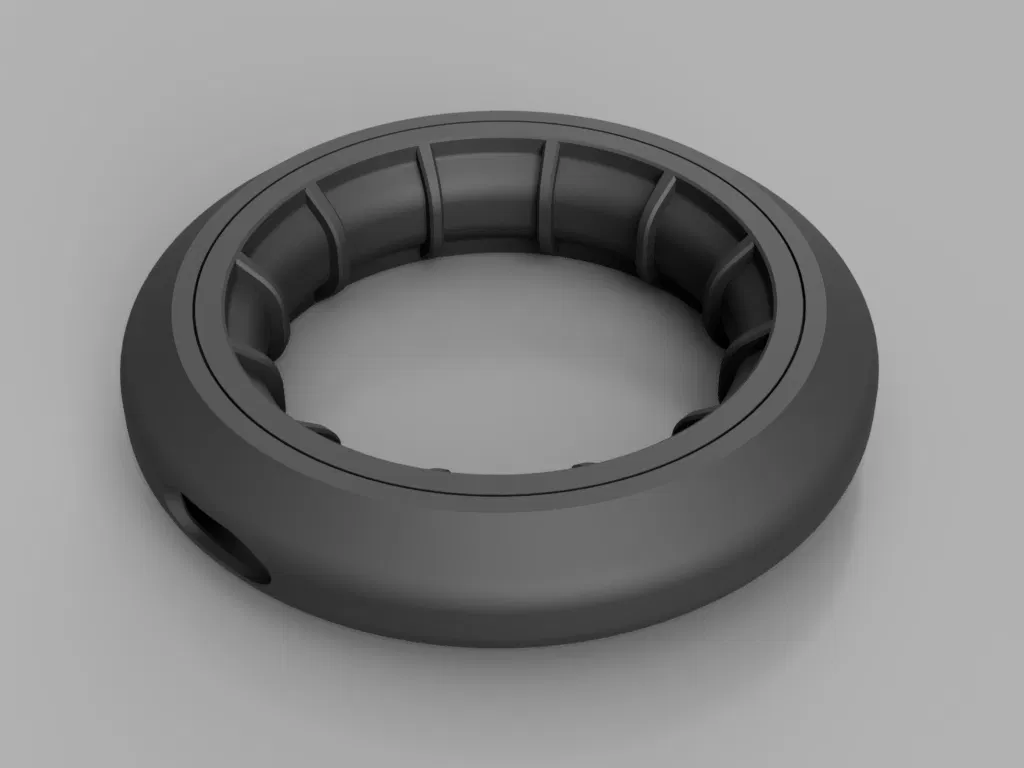

Do đó, đây là một cách tiếp cận hoàn toàn mới "Phong cách Bánh Donut" cho giá đỡ dây cáp, bao gồm hai vòng đồng tâm bao bọc dây cáp theo cách quấn tự nhiên của nó. Thiết kế mỏng này hoàn toàn phù hợp với ba lô của bạn cũng như bàn làm việc của bạn. Dây cáp có thể được kéo ra ngoài và quấn lại sao cho một đầu phù hợp nhô ra bên trong.

Tôi đã bao gồm nhiều kích cỡ khác nhau: Ø60 mm, Ø80 mm và Ø100 mm với các khe hở cho phích cắm USB-C (và Micro-USB) nhỏ hơn, cũng như cho các phích cắm USB-A lớn hơn. Các loại sau đặc biệt hữu ích cho các thiết bị có cáp USB cố định và cho USB-C quá khổ.

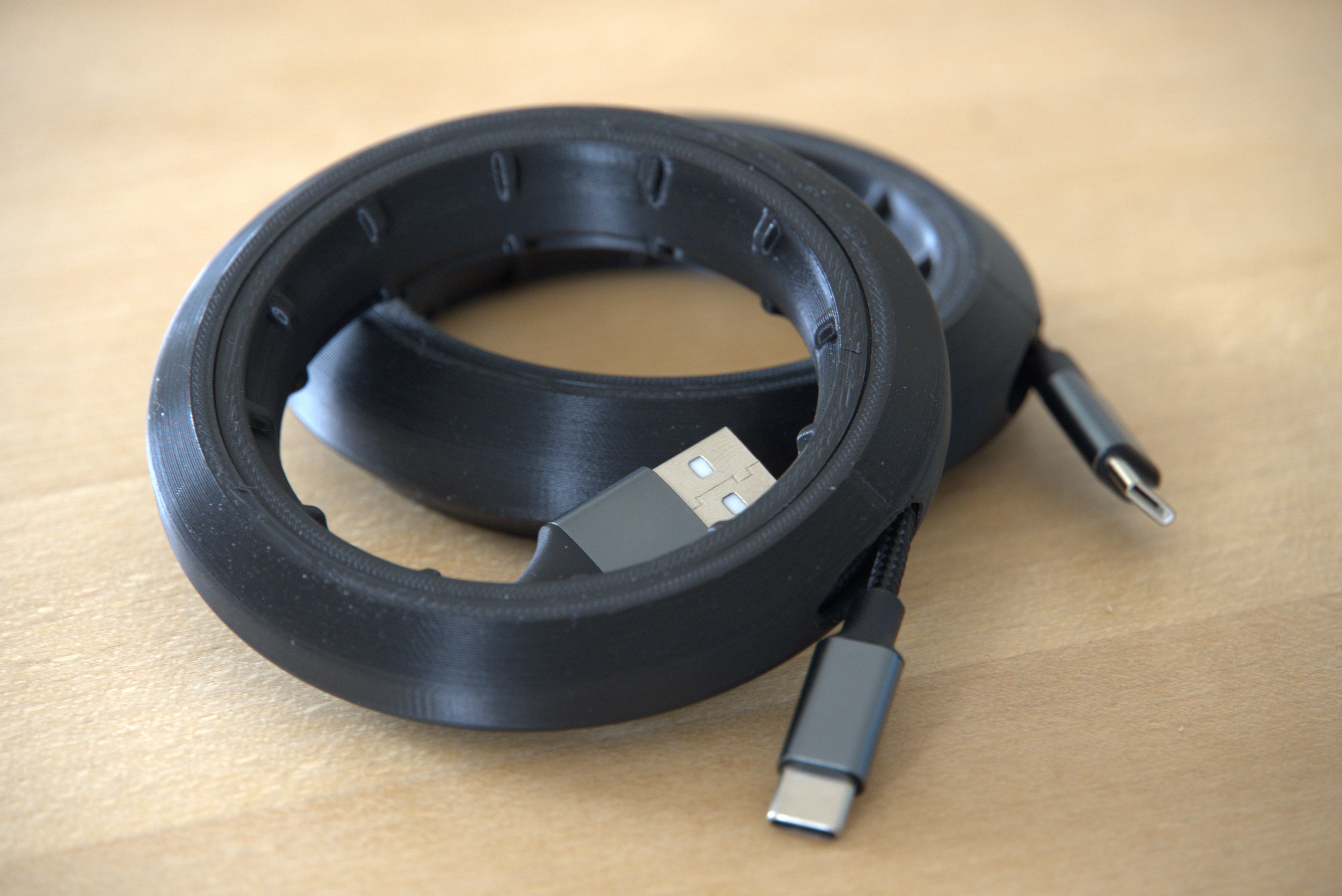

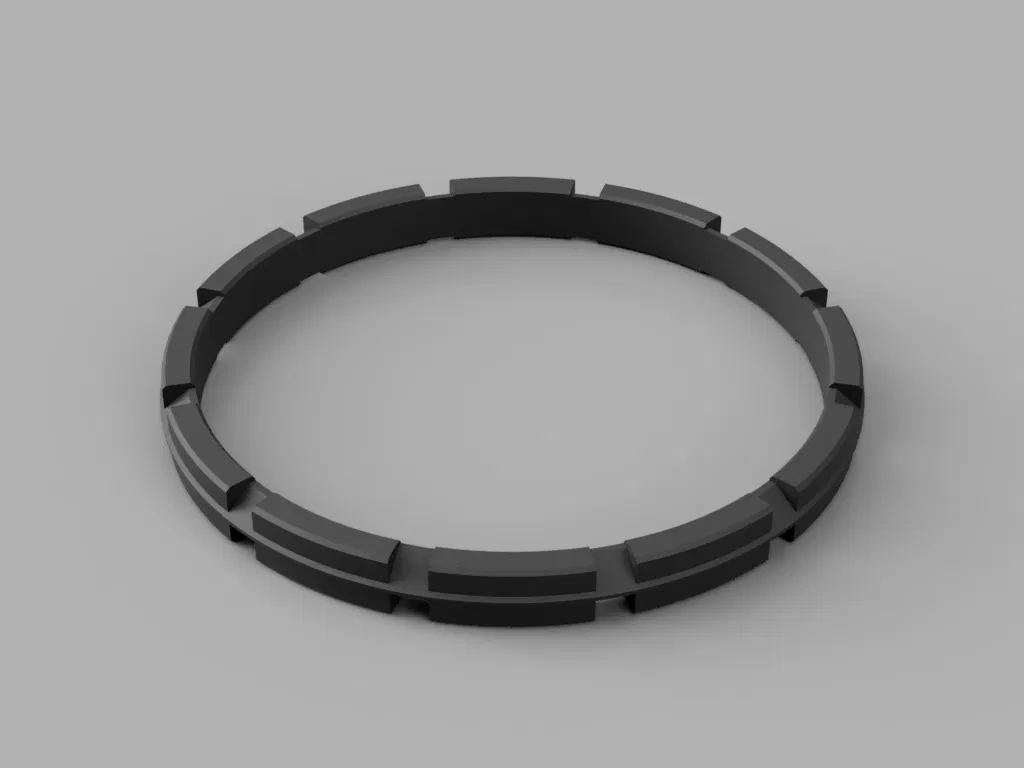

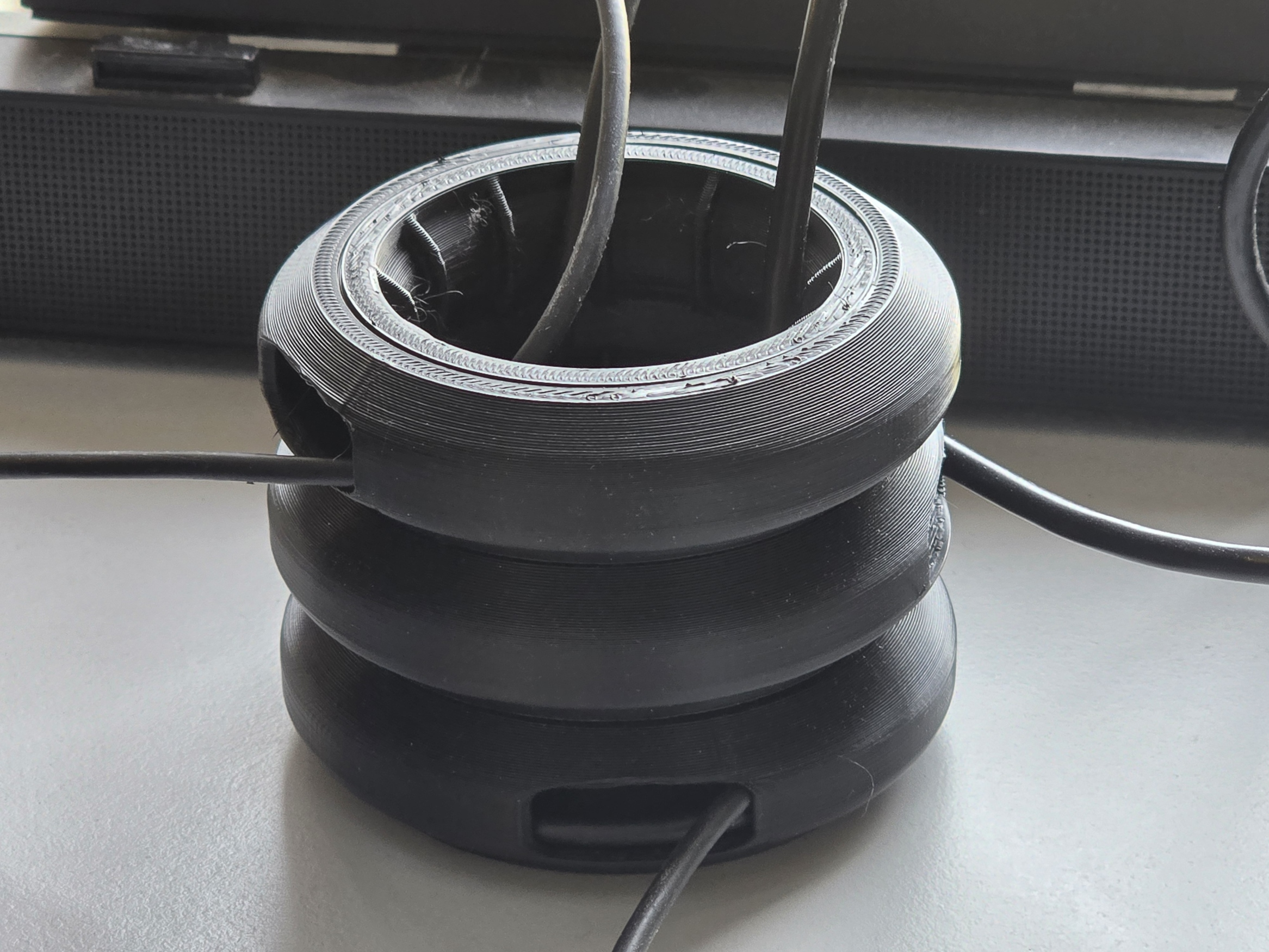

Các vòng xếp chồng và đế riêng biệt cho phép xếp chồng tất cả các phiên bản có cùng đường kính. Như vậy, bạn có thể sắp xếp gọn gàng mớ dây cáp trên bàn làm việc của mình (xem ảnh của tôi làm ví dụ).

Cập nhật hiện tại

2025-03-01 Đã thêm mã nguồn Fusion 360 dạng tham số và mở giấy phép để cho phép chỉnh sửa. 2025-10-18 Đã thêm mã nguồn Fusion 360 dạng tham số với thiết kế cắt mới. Nó cũng bao gồm vòng quấn.

Để quấn tốt hơn, tôi đã tạo một tay cầm:

Hướng dẫn về kích cỡ

Đường kính luôn là đường kính ngoài của phần mặt trên/dưới phẳng và tương ứng gần đúng với đường kính trung bình của cuộn cáp. Đường kính ngoài tổng thể cũng phụ thuộc vào chiều cao và lớn hơn một chút. Điều này cho phép xếp chồng tất cả các giá đỡ có cùng một lớp đường kính.

1 mét cáp sẽ quấn vừa đúng 4 vòng trong phiên bản Ø80 mm. Vì vậy, bạn có thể đo trước trên cáp của mình để biết kích cỡ cần in. Hãy để lại một chút không gian để cáp không bị kẹt!

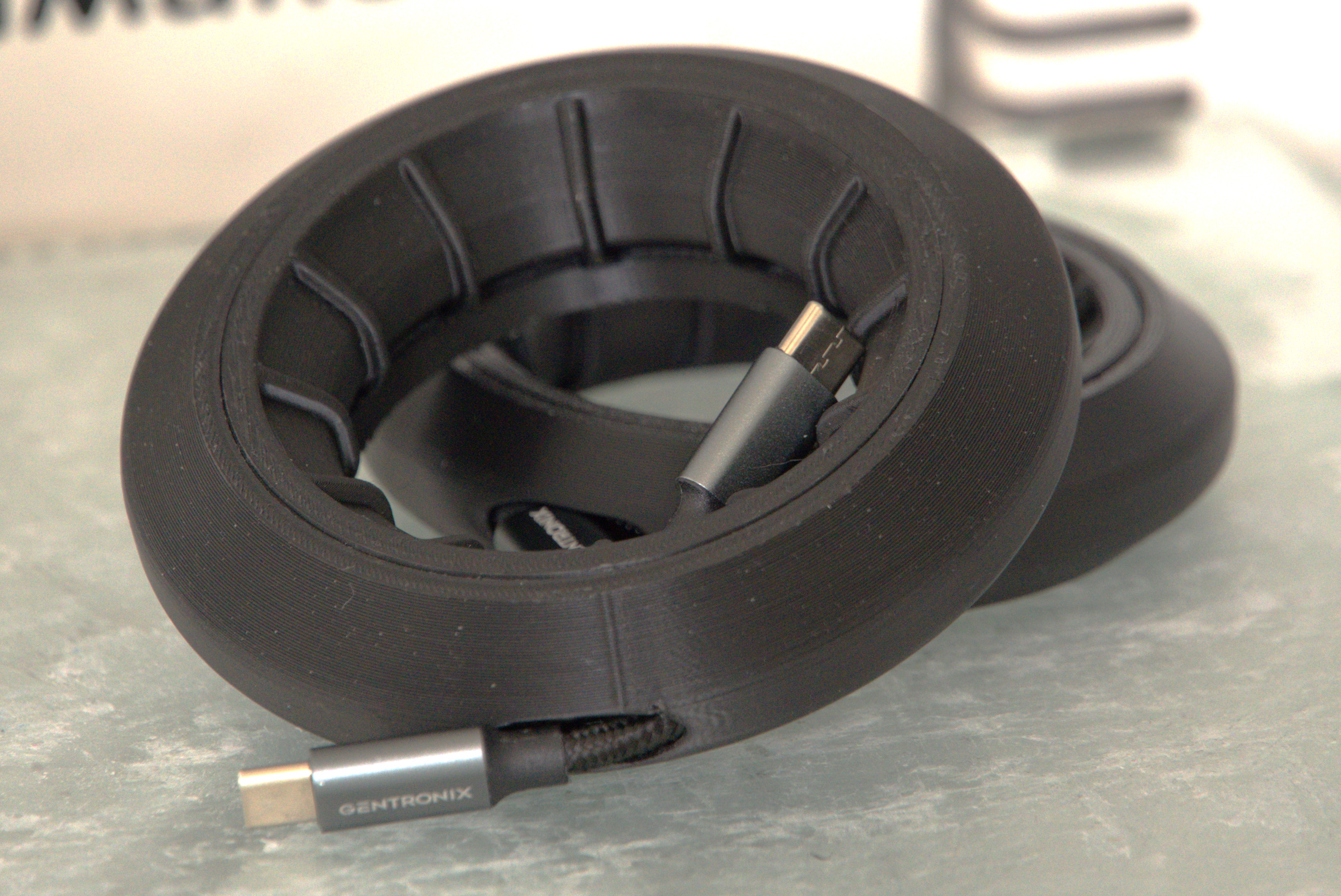

Phiên bản 80×20 được coi là "cơ sở" và giữ tốt cáp USB-C bện dài 1 mét với đường kính Ø5 mm. Phiên bản 80×24 có thể chứa tới 3 mét cáp Ø4 mm. Đối với cáp mỏng hơn, hãy giảm kích thước tương ứng.

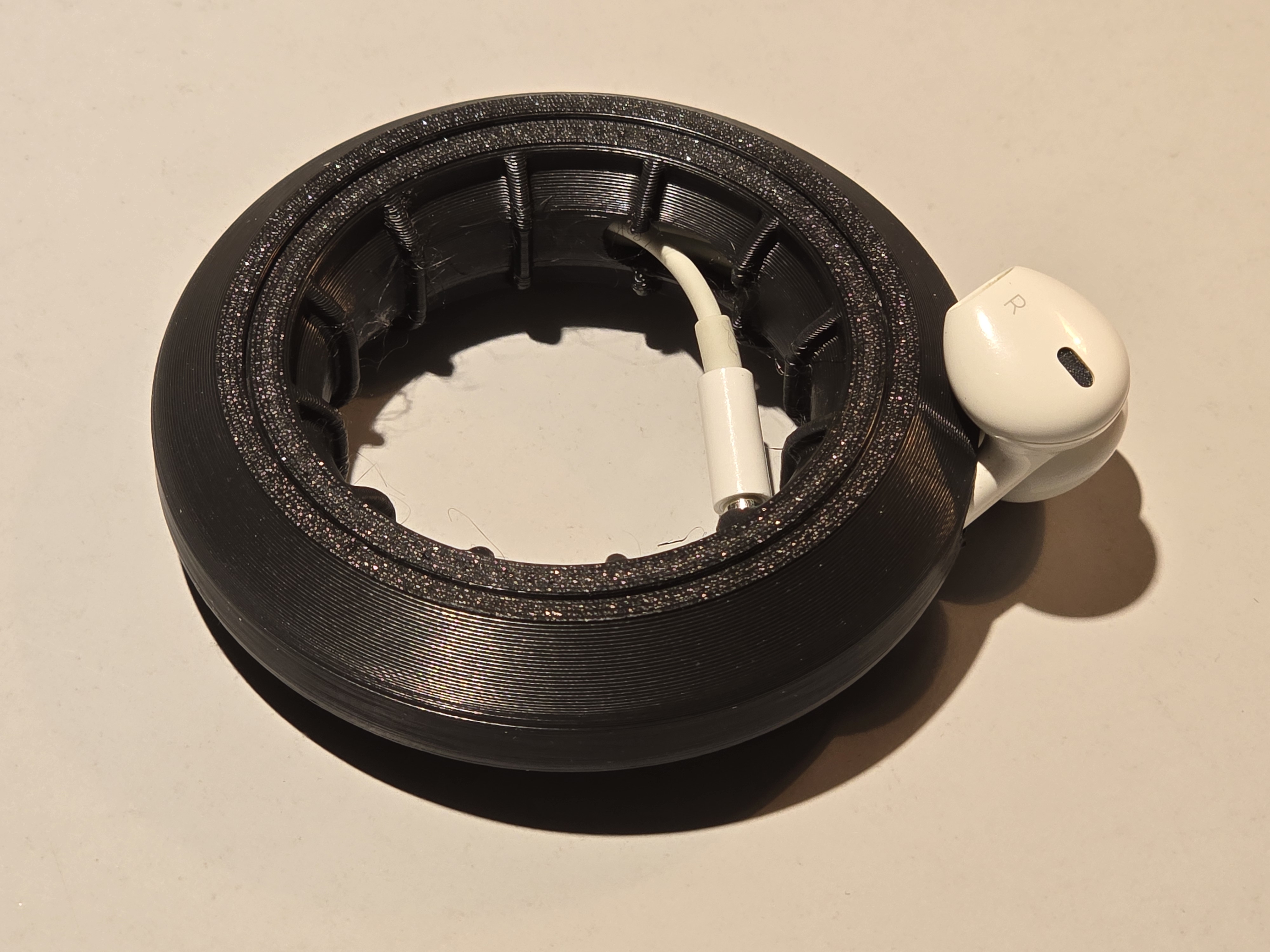

Các phiên bản Ø60 mm phù hợp và đủ cho các cáp USB không bện mỏng, cáp quang, v.v.

Khe hở cho phích cắm

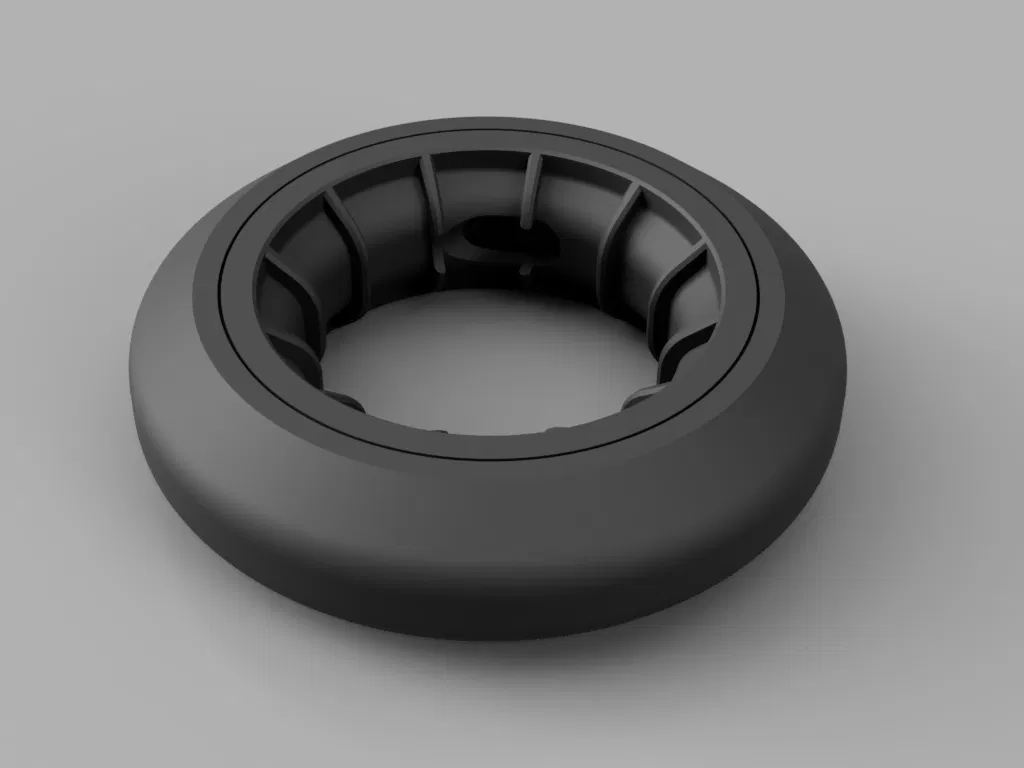

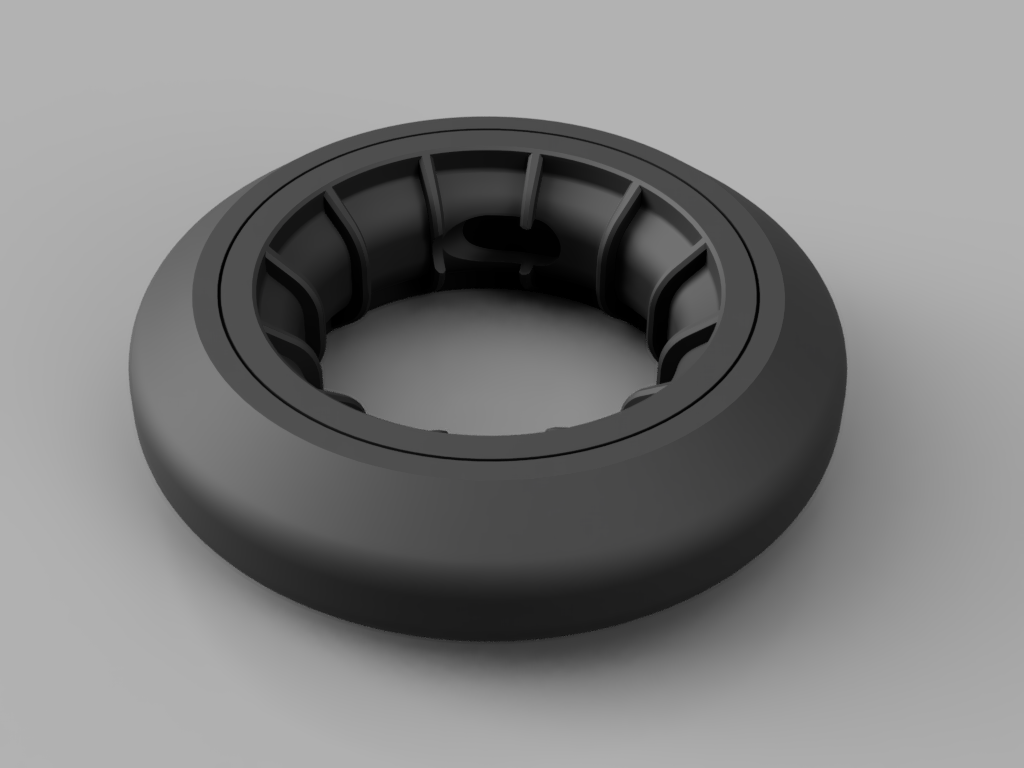

Các khe hở cho phích cắm được kéo dài theo tiếp tuyến và do đó không đối xứng. Điều này có nghĩa là chỉ có một hướng quấn đúng, và khe hở thực tế rộng hơn một chút so với hình minh họa.

Kích thước khe hở:

• USB-C 7×10.5 mm²

• USB-A 8×14 mm²

• Sợi quang 9×14 mm²

• HDMI 11×20 mm²

In ấn

In theo kiểu "Print in Place" (cả hai vòng cùng nhau) với cài đặt máy in 3D tiêu chuẩn (đầu phun 0.4 mm, lớp dày 0.2 mm, 2 lớp biên, 25% độ đặc ruột). Có thể cám dỗ in với nhiều lớp biên hơn, nhưng kinh nghiệm cho thấy điều đó sẽ khiến bản in thất bại. Giảm nhiệt độ in (-10 °C) có thể hữu ích. Lưu ý: Đầu phun 0.6 mm không hoạt động!

Thông thường không cần vật liệu hỗ trợ. Tùy thuộc vào khả năng cầu nối của máy in và kích thước khe hở, vật liệu hỗ trợ hữu cơ cho các khe hở có thể hữu ích.

PLA+ và PLA được khuyến nghị sử dụng làm vật liệu do độ cứng cao của chúng. Các vật liệu linh hoạt hơn (PETG, ASA, ABS) có thể gặp sự cố và có thể dẫn đến việc các vòng bị tách ra, đặc biệt là với các kích cỡ lớn. Sử dụng có rủi ro của riêng bạn.

Thiết kế sử dụng khoảng hở 0.35 mm như một sự thỏa hiệp giữa khả năng in tốt và chức năng. Nếu bạn gặp sự cố với việc tách hai bộ phận, bạn có thể sử dụng mô hình Fusion 360 và thử điều chỉnh khoảng hở xuống 0.3 mm hoặc thậm chí 0.25 mm. Nhưng điều này chỉ hoạt động trên các máy in được điều chỉnh rất tốt!

Chỉnh sửa

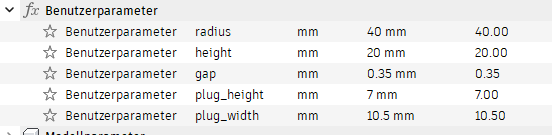

Đối với các bản chỉnh sửa, chỉ cần sử dụng các tham số người dùng được cung cấp:

Tôi đề xuất giữ nguyên các đường kính tiêu chuẩn (60, 80, 100, 120 mm).

Các thiết kế phát triển thêm

Chỉ cần liên hệ với tôi nếu bạn cần các kích cỡ khác.
