Bộ Ốp Lưng Dao Rọc Giấy Đa Năng EDC

@stephenmolvik (maker209) có làm mấy cái dao rọc giấy đẹp lắm bên Makerworld. Dĩ nhiên là có vài chỗ tui hông thích lắm nên tui tự làm phiên bản của mình, dựa trên thiết kế của ổng với cái dao NEKKID SEAX làm cảm hứng nè.

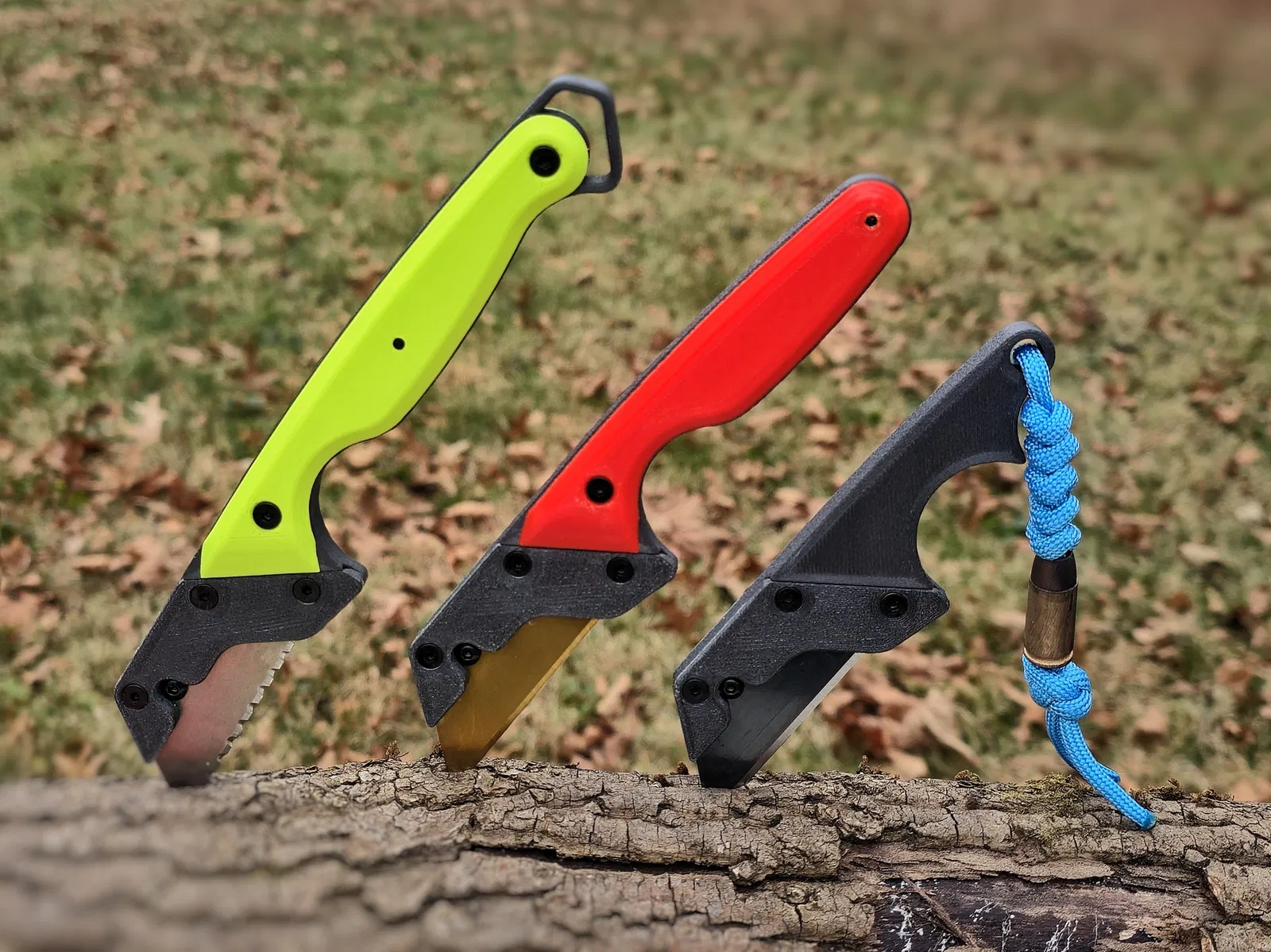

Có 3 kiểu thiết kế khác nhau, đều xài chung một hệ thống giữ lưỡi dao và bao đựng hết trơn. Mấy cái thiết kế này thì ngắn dần, tới cái 003 thì nó ngắn tới nỗi tui nghĩ chắc khỏi cần hoặc xài ốp (scales) cũng hông có tác dụng đâu.

Mọi thứ đều được thiết kế trên FreeCAD và tui có để kèm file FreeCAD trong bài này luôn, phòng khi có ai muốn sửa đổi hay làm bao/giá đỡ đẹp hơn, hay làm tay cầm ngon hơn gì đó. Thông tin thêm là bao đựng thì thiết kế để xài vừa hết mấy cái tay cầm nha, nên file bao đựng chỉ có trong file FreeCAD 001 thôi. Còn file FreeCAD 002 với 003 thì chỉ có cái khóa, cái lưỡi dao, với ốp thôi. À mà cái khóa thì xài chung cho cả 3 kiểu thiết kế luôn, nhưng mà tui thấy để chung cho nó tiện nên tui có nhân đôi mấy cái mẫu đó ra.

Mấy cái này ít nhất thì cũng cần 3 con ốc dẹp M3x8mm và 1 con ốc lục giác M3x4mm hoặc ốc đầu tròn nha. Ốp thì có thể gắn bằng ốc dẹp M3x16mm.

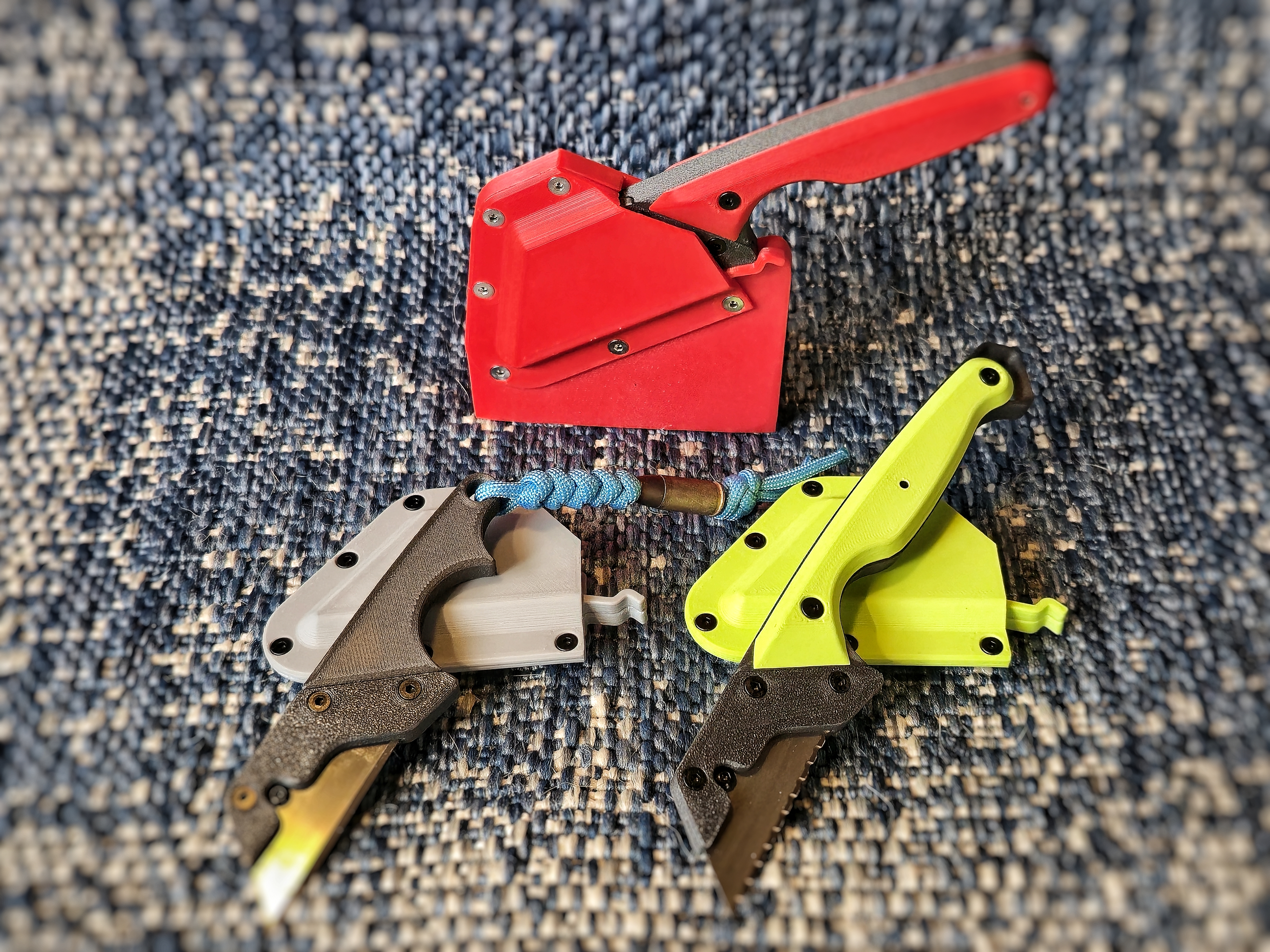

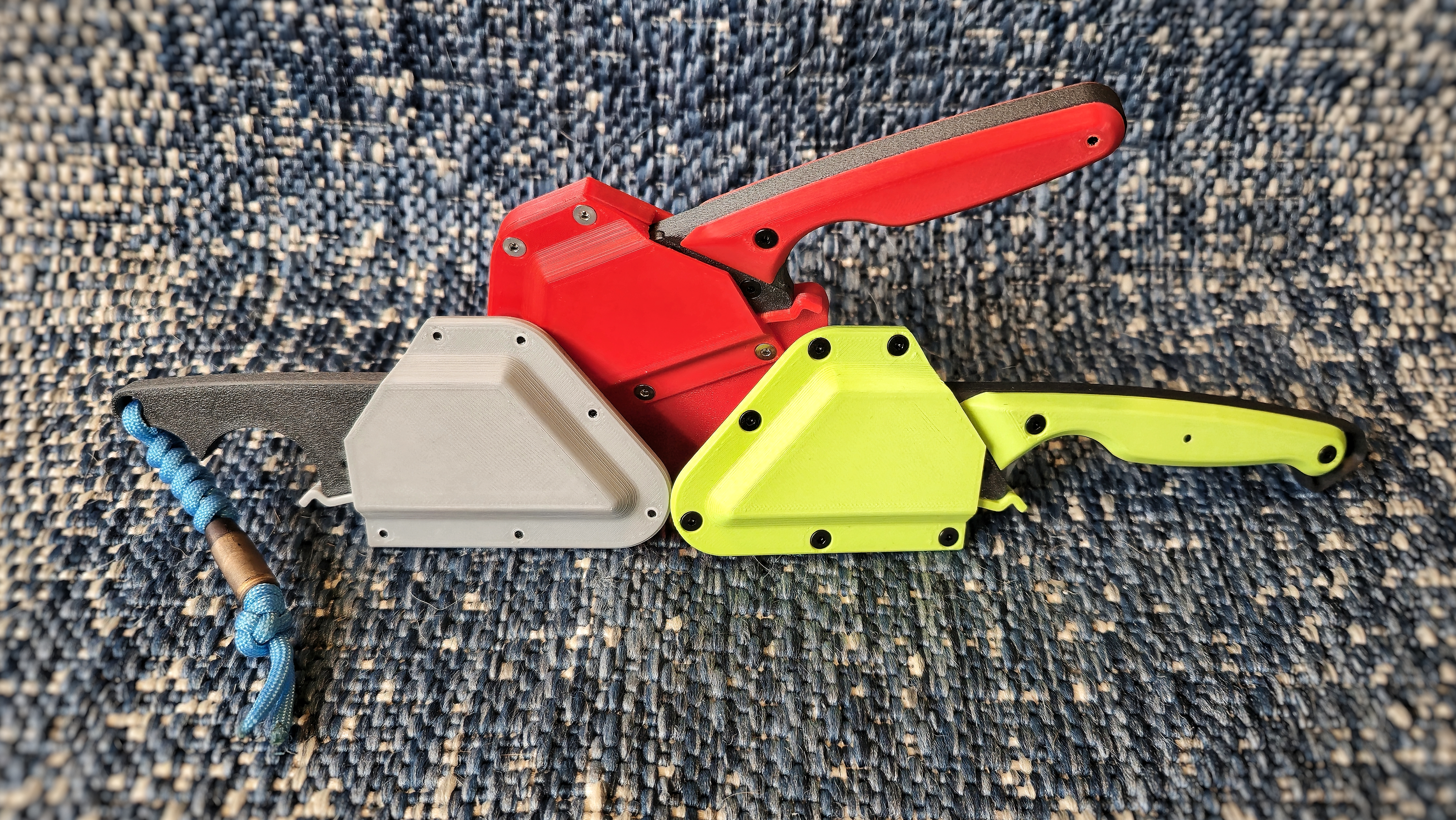

Mấy cái bao đựng trong hình là in từ PPS-CF với ốp ABS đó nha. Vì lý do pháp lý, tui hông có khuyên dùng mấy cái này làm gì ngoài trưng bày hoặc xài với lưỡi dao bằng nhựa cho mấy việc nhẹ nhàng thôi đâu. Dao thì nguy hiểm lắm, lỡ tay là đứt tay như chơi đó. Tui cảnh báo trước rồi nha.
