Máy Ép Chèn Nhiệt (Heat Set Insert Press) Đơn Giản

Tác giả MakerMike

Lượt tải: 892
Lượt thích: 197
Lượt coi: 8.153
Bản remix: 1
Bình luận: 0

Tải tất cả (.zip)· 9 file · 3,1 MB· 3,1 MB

File 9 3,1 MB

Example_Iron_Holder_-_Customise_to_fit_your_iron_1766221220.stlSTL · 708,9 KB
Base_1766221221.stlSTL · 41,1 KB
Iron_Holder_Arm_1766221222.stlSTL · 37,2 KB
Top_Cable_Guide_1766221222.stlSTL · 107,2 KB
Heat_Set_Insert_Tool_Press_v19_1766221223.f3dF3D · 288,6 KB
Heat_Set_Insert_Tool_Iron_Holder_v4_1766221224.f3dF3D · 125,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Chỗ Dựa Cho Máy Ép Chèn Nhiệt Parkside X20vTeamTác giảWebminou_262830 · 13/04/2025

Coi hết 1 bản remix

Thông tin

Mã mẫu: #170186
Danh mục: Máy In 3D
Ngày đăng: 20/12/2025
Giấy phép: CC BY-NC — Ghi công, phi thương mại
Thẻ: tool
voron
3dprinting
insert
press
build
heat
heatsetinsert

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

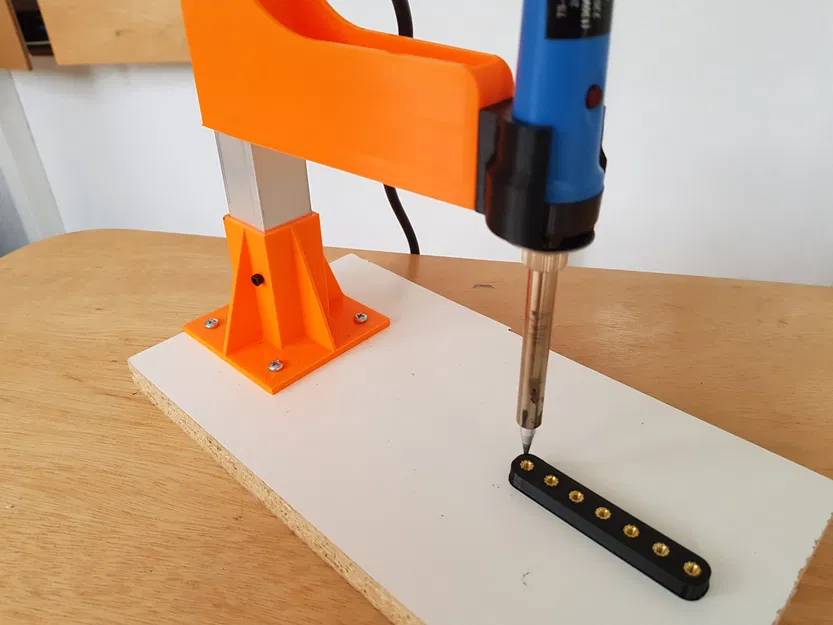

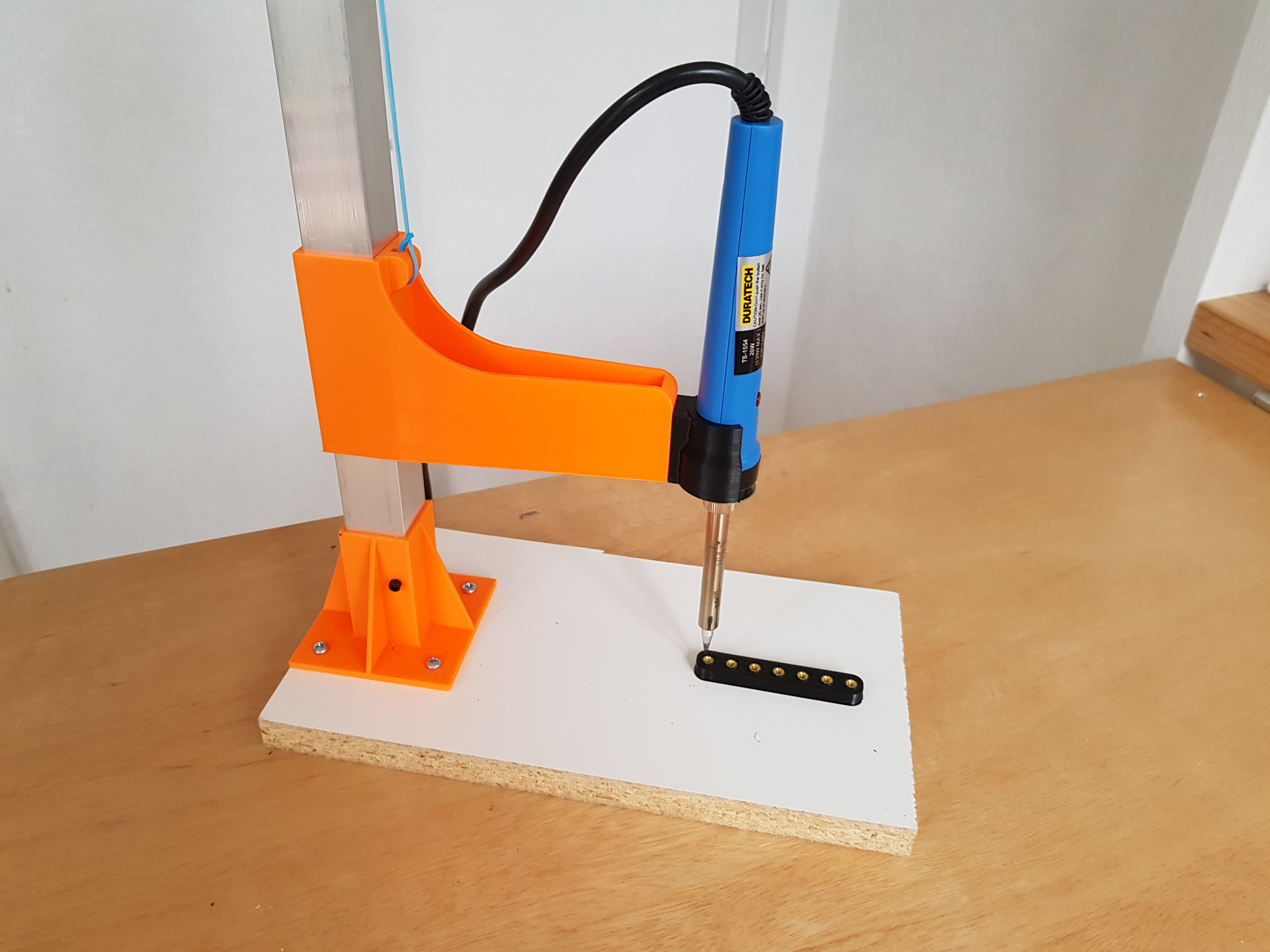

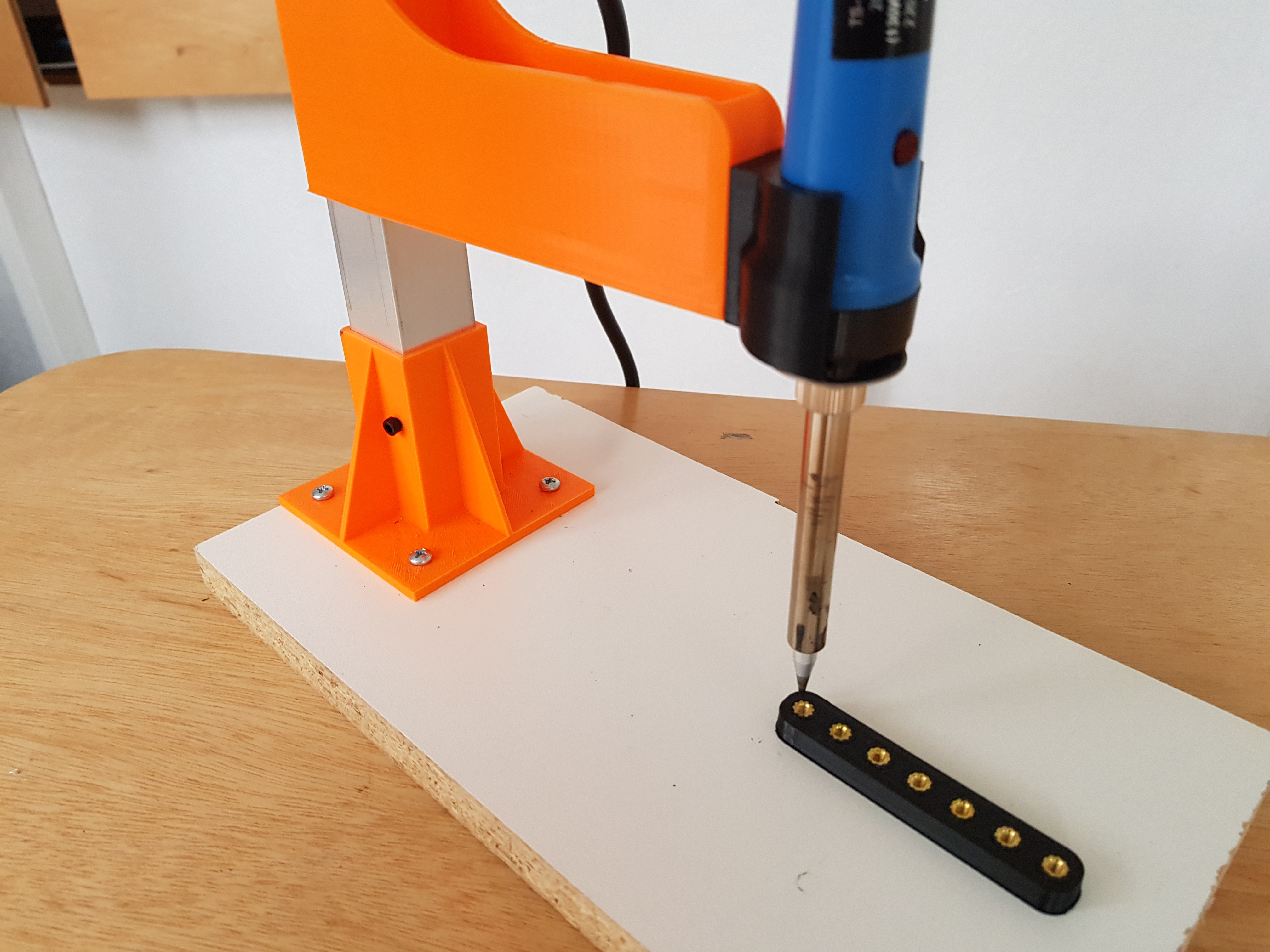

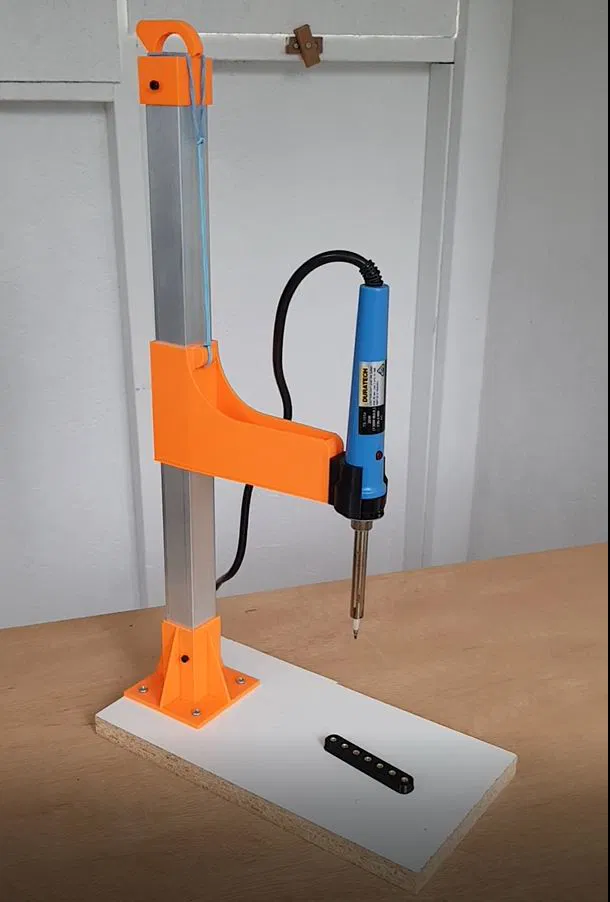

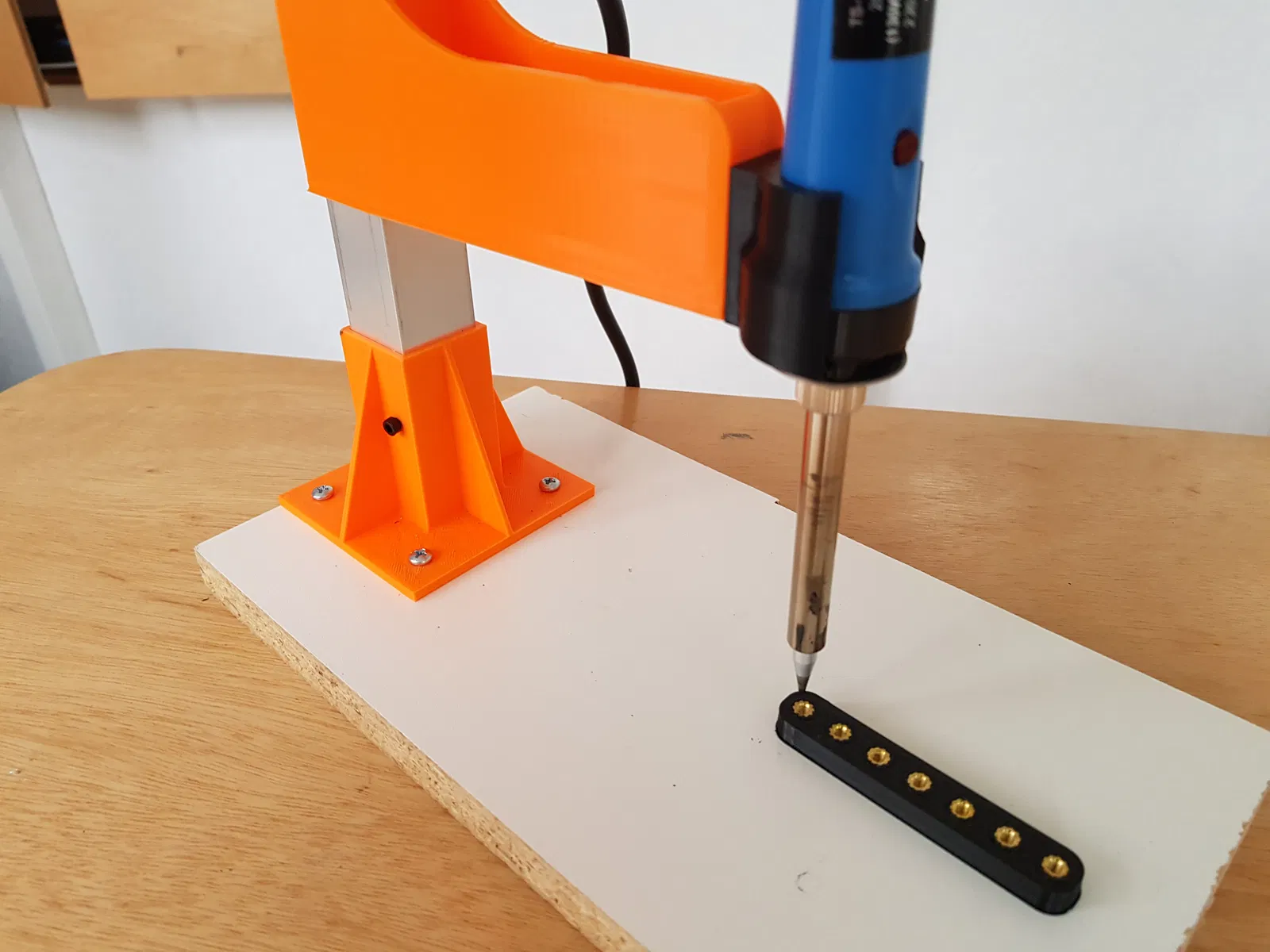

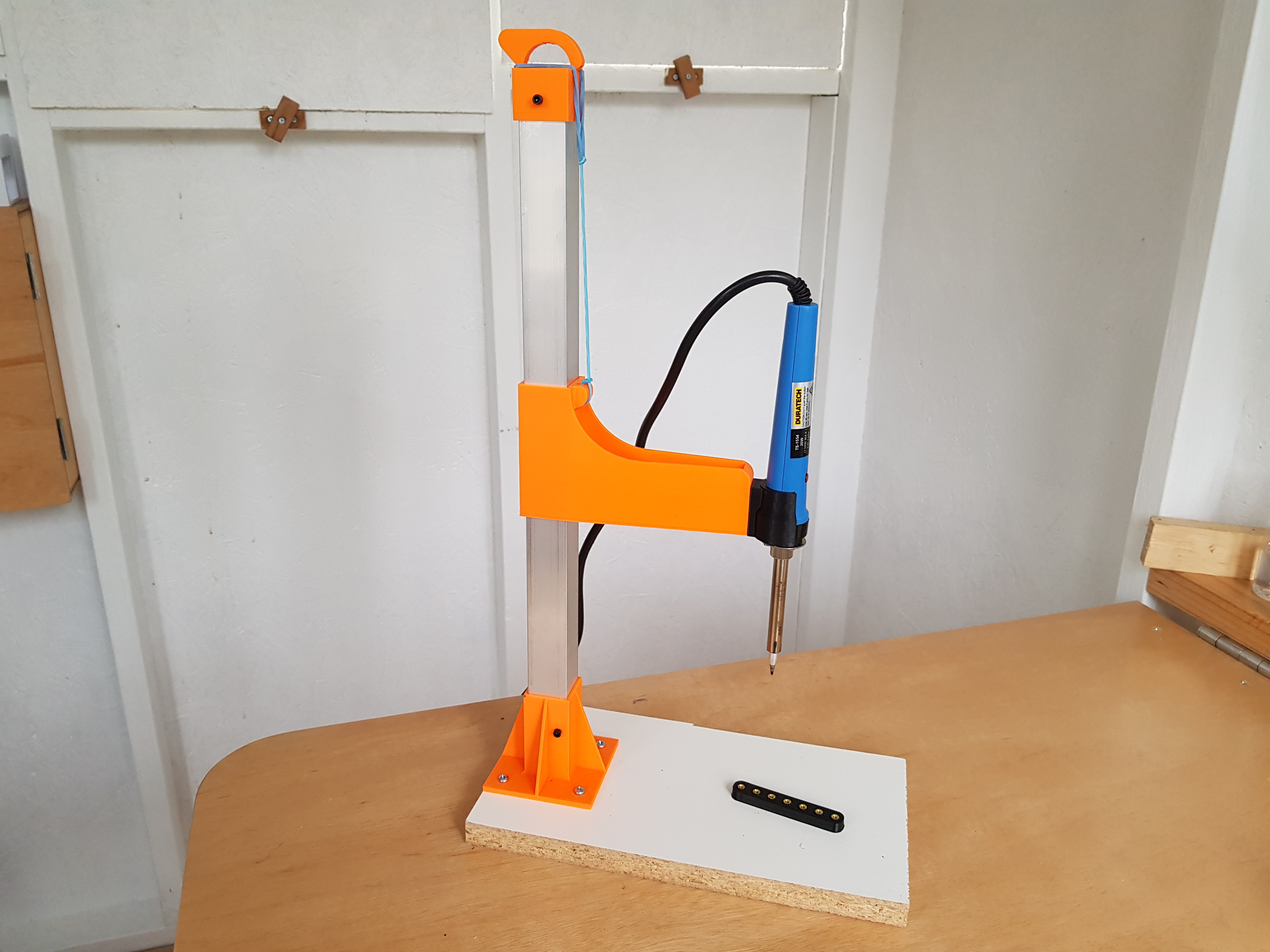

Cách dễ dàng để chế tạo một Máy Ép Chèn Nhiệt (Heat Set Insert Press).

Hướng dẫn đầy đủ trên Youtube….

Vật tư:

Ống nhôm vuông dài 30cm (12 inch) 25.4mm (1 inch)

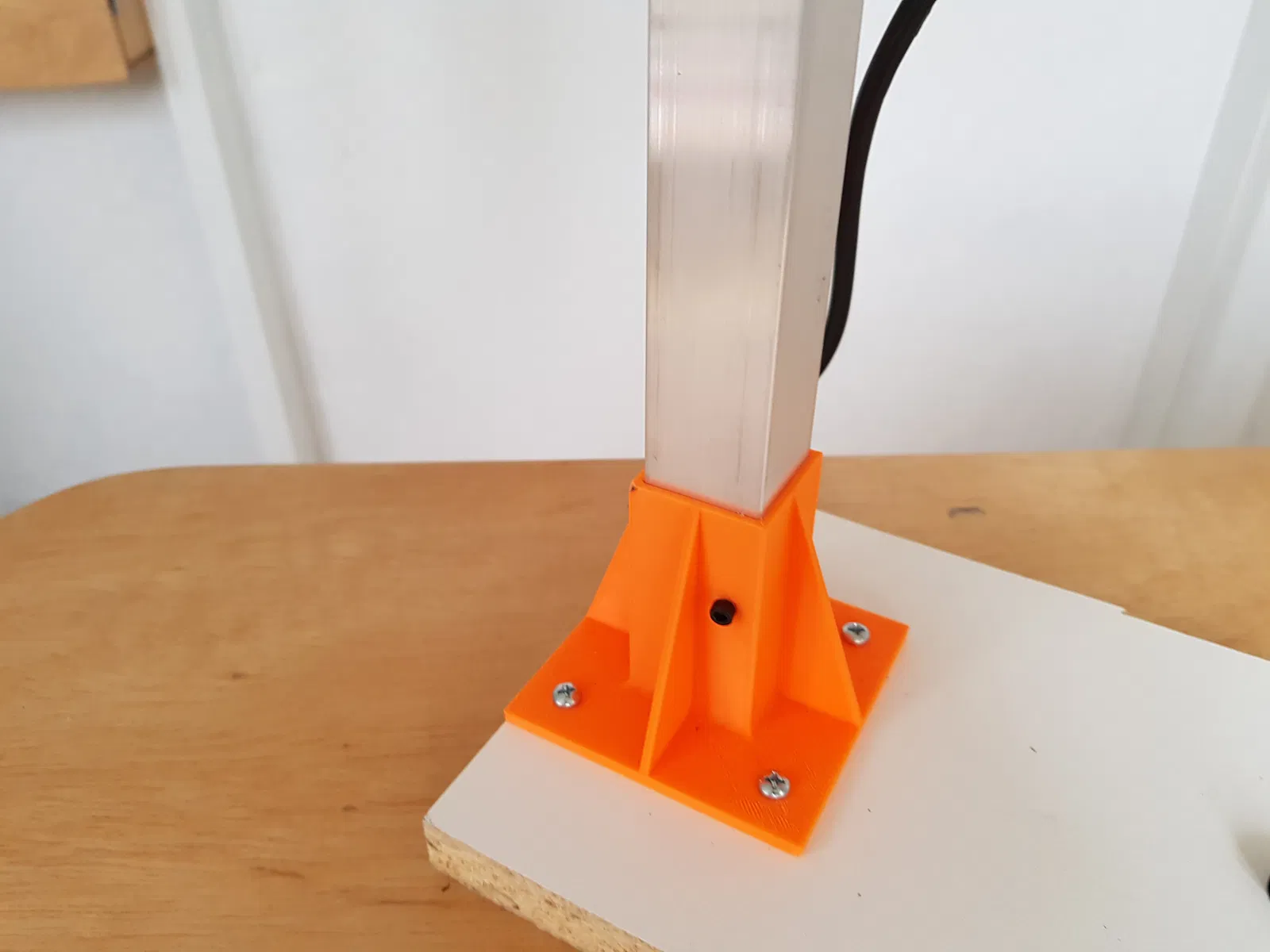

Bốn ốc vít đường kính 4mm cho đế
Hai ốc vít đường kính 3mm dài 5mm
Một miếng gỗ làm đế khoảng 125mm x 250mm
Bốn bộ phận in 3D, file STL bên dưới
Vài dây thun

Chi tiết in:

Chiều cao lớp in 0.2mm.
Không cần support.
In bộ phận giữ mỏ hàn bằng PETG, ASA hoặc ABS, không dùng PLA vì nó có thể bị mềm khi mỏ hàn nóng lên.

Đã đính kèm file xuất Fusion 360 cho công cụ chính nếu bạn muốn xem kỹ hơn hoặc sửa đổi.

File xuất Fusion 360 cho bộ phận giữ mỏ hàn đã được đính kèm để bạn có thể thấy cách tôi tùy chỉnh cho mỏ hàn của mình.

CẬP NHẬT ngày 8 tháng 11 năm 2023:

Đã thêm một cách dễ dàng hơn để mô hình hóa bộ phận giữ bằng cách sử dụng ảnh mỏ hàn của bạn và canvas trong Fusion 360. Điều này được thể hiện trong video bên dưới. File ví dụ Fusion 360 được bao gồm trong các tệp Printables.

Cũng đã bao gồm Khối Kiểm Tra (Test Block) phù hợp với các chèn M3.

Coi thêm Ẩn bớt
