Kẹp Zip Tie Cho Rãnh Nhôm 2020
Kẹp zip tie tiện dụng để gắn vào rãnh nhôm 2020, giúp quản lý dây cáp gọn gàng. Mẫu này được thiết kế để lắp chắc chắn, chỉ cần xoay 90 độ để cài đặt. Có thể tùy chỉnh thông số trong Onshape. In nhanh bằng PETG, phù hợp cho mọi nhu cầu.
Mô tả

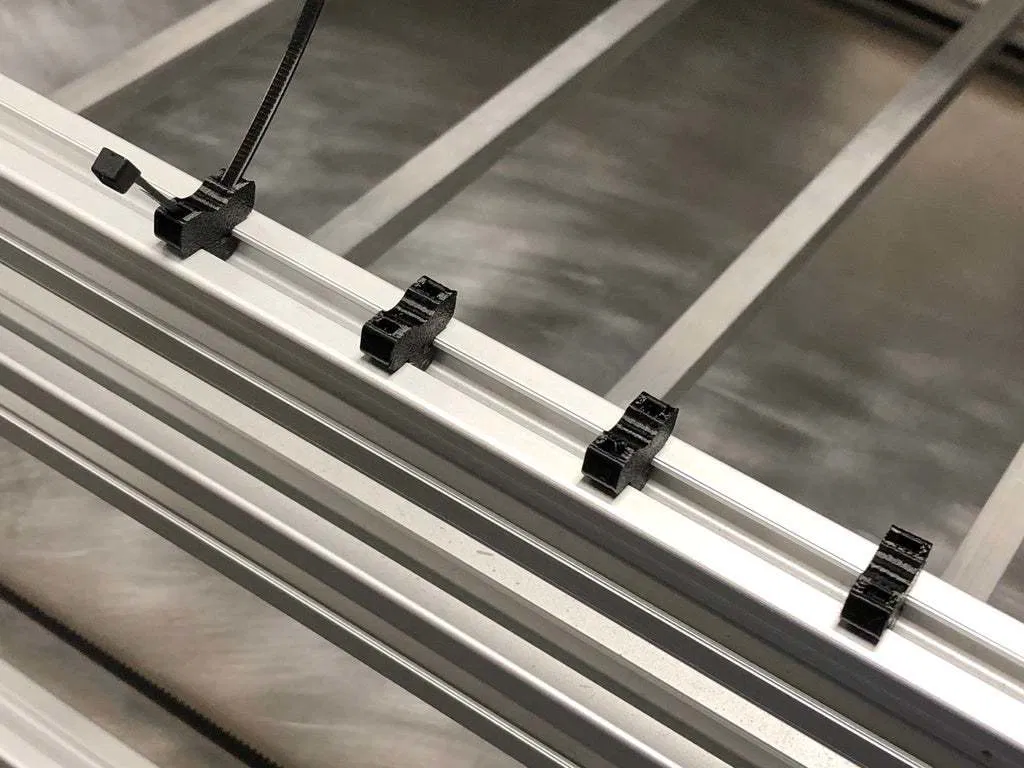

Kẹp zip tie dùng để gắn vào rãnh nhôm 2020. Có khá nhiều mẫu trên mạng nhưng không có cái nào đúng ý tôi.

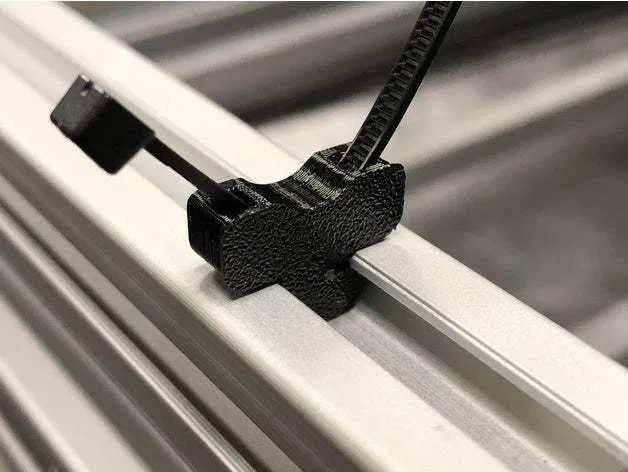

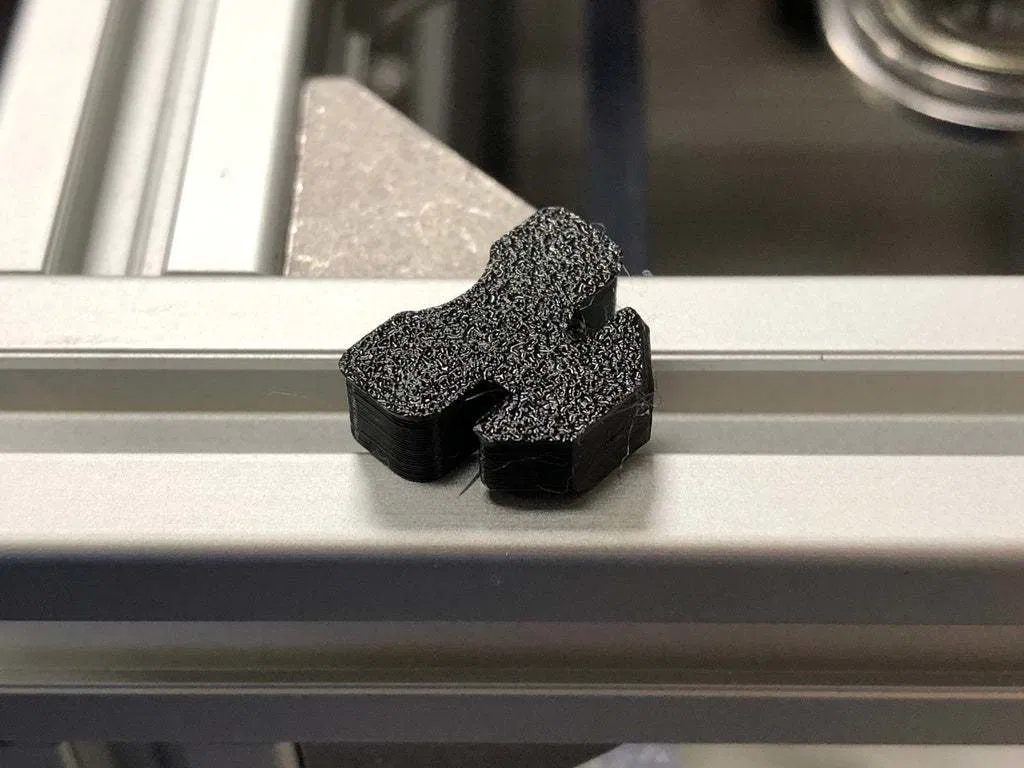

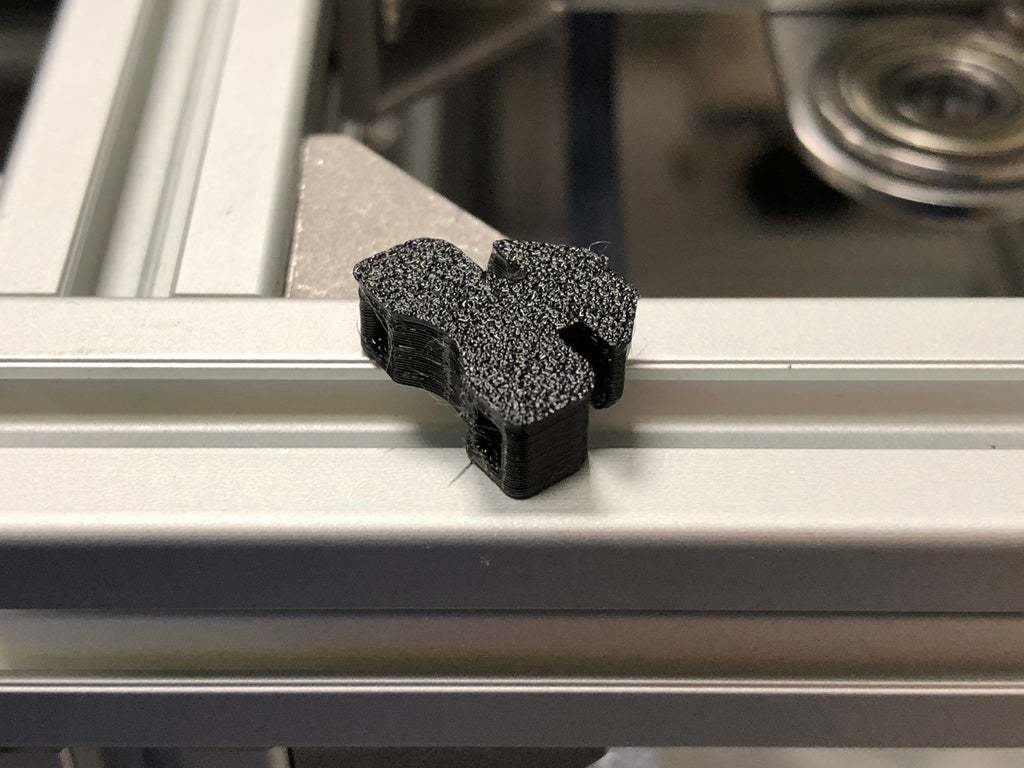

In bằng PETG vì nó cần một lực tương đối để lắp vào (để nó nằm chắc chắn trong khung). Lắp vào và xoay 90 độ theo chiều kim đồng hồ để cài đặt. Bạn có thể luồn dây zip tie qua các lỗ để cố định dây cáp.
Nếu bạn thấy khó lắp, tôi khuyên bạn nên thử lắp vào lắp ra vài lần bằng cách xoay bằng kìm sẽ giúp định hình kẹp theo hình dạng rãnh nhôm để dễ lắp hơn. Bạn có thể làm điều này trên một đoạn rãnh dễ tiếp cận trước khi lắp vào chỗ khó.
Thiết kế cho dây zip tie kích thước 2.5mm x 1.1mm. Tôi in với 100% infill và 3 perimeters ở độ cao lớp 0.2mm. Chúng có lẽ sẽ không chịu được việc tháo lắp liên tục nhưng in rất nhanh nếu cần thay thế (in 16 cái tốn chưa đến 5 mét filament và dưới 2 giờ).

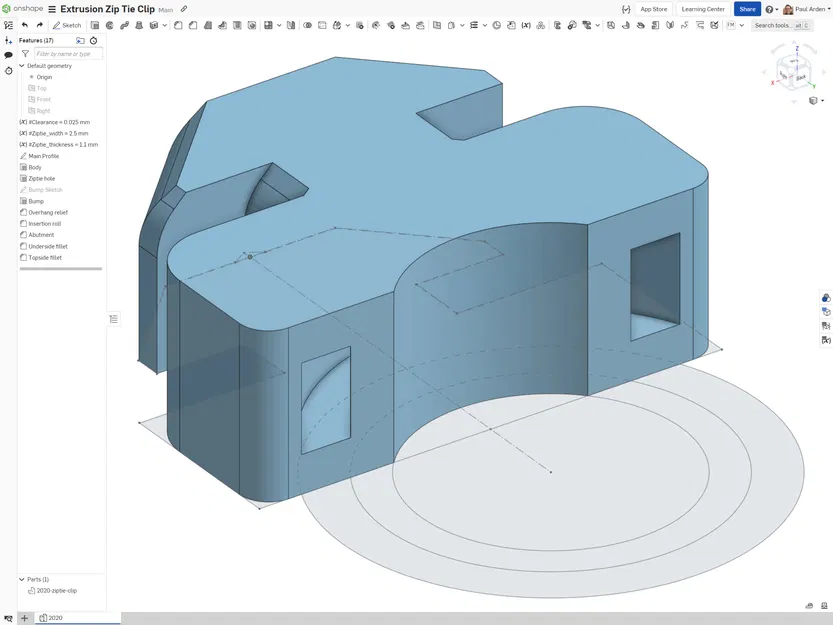

File STEP được cung cấp nếu bạn muốn chỉnh sửa cho mục đích riêng. Bạn cũng có thể truy cập tài liệu Onshape công khai tại đây nếu muốn chỉnh sửa thông số khe hở, độ dày zip tie và các tham số khác.
