Giá đỡ kệ nghiêng tùy chỉnh cho kệ trượt vào

Nếu bạn cần một giá đỡ kệ lắp vào ở một góc lạ, đây là nơi dành cho bạn! Dự án này hỗ trợ bất kỳ độ dày vừa phải nào của vật liệu tấm (như ván ép, kính, melamine, lõi xốp, acrylic), bất kỳ góc nào của kệ, bất kỳ số lượng và kích thước phần cứng nào bạn có sẵn, và bất kỳ hướng nào của một điểm dừng kệ, có hoặc không có vít giữ kệ!

Có nhiều giá đỡ kệ có sẵn, nhưng ít cái hỗ trợ các góc khác ngoài kệ ngang. Nhiều dự án cần một kệ ở một góc khác - ví dụ, cái giá để chai xịt mà tôi đang xây dựng - và hầu hết các công trình sử dụng pin định vị, rãnh nghiêng trên máy cưa bàn, hoặc một cái gì đó khó khăn hơn.

Tệp .scad bao gồm có thể tạo ra một giá đỡ nghiêng ở bất kỳ góc nào bạn chọn từ 0° đến 45° - nếu bạn cần một kệ 80°, hãy sử dụng một giá đỡ 10° và đặt nó theo chiều ngang thay vào đó!

Các tệp STLs kèm theo

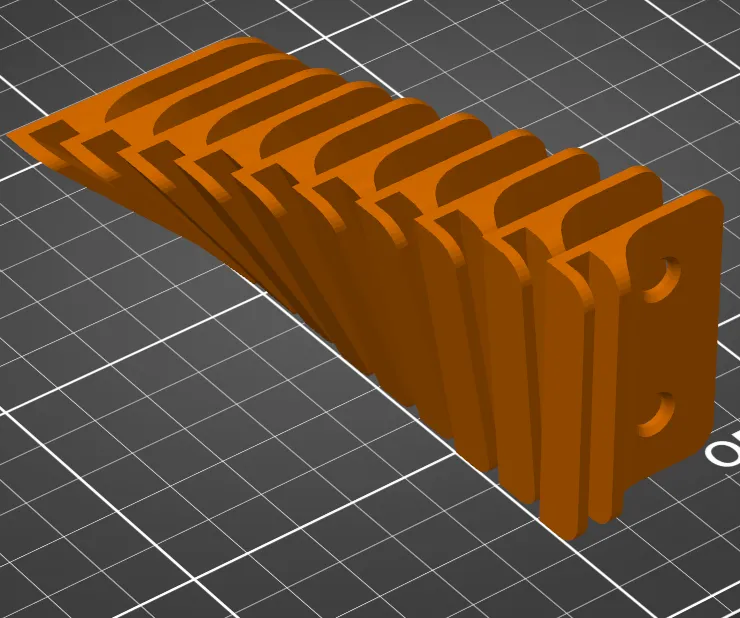

Các tệp STLs kèm theo bao gồm mọi gia số 5° từ 0°-45°, và được gán nhãn với góc mà chúng hỗ trợ. Giá đỡ nghiêng tiêu chuẩn có một khe thông hoàn chỉnh, trong khi các giá đỡ được gán nhãn ‘trái’ và ‘phải’ có một điểm dừng tích hợp cho góc của kệ để ngăn nó trượt theo một hướng.

Ba độ dày được bao gồm là cho các kích thước ‘bảng dự án’ thông dụng có sẵn tại các cửa hàng phần cứng. Kích thước danh nghĩa ¼" thực sự là 0.18", kích thước danh nghĩa ½" thực sự là 0.47", và kích thước danh nghĩa ¾" thực sự là 0.709". Kiểm tra độ dày tấm thực tế của bạn trước khi in!

Đối với các độ dày ½" và ¾", các giá đỡ bao gồm một lỗ cho một vít giữ M3. Điều này có thể được ấn vào vật liệu tấm hoặc được khoan xuyên qua nó tùy thuộc vào ứng dụng của bạn.

Cài đặt

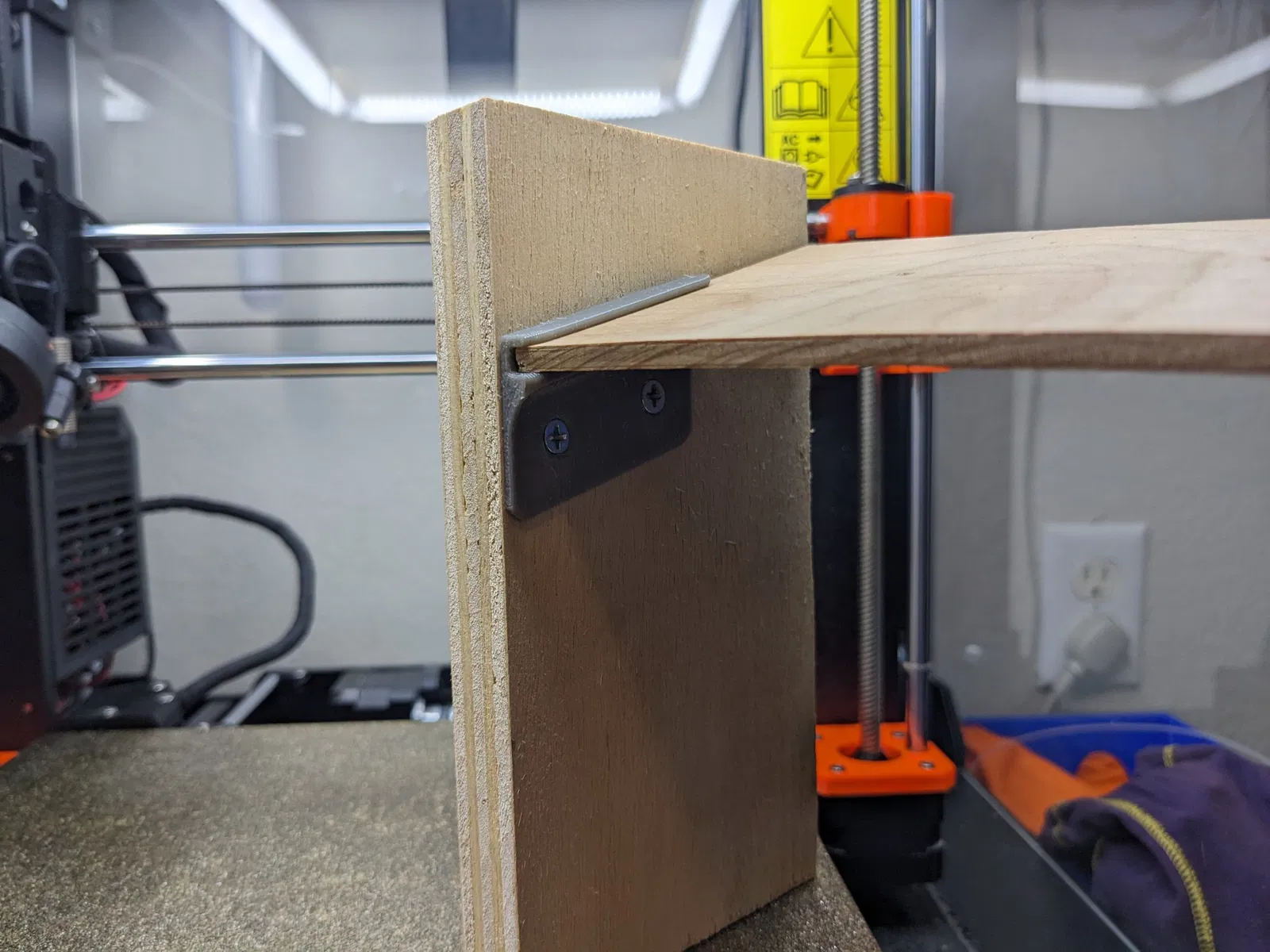

Đối với các kệ nghiêng 0°-45°, hãy sử dụng một cái thước nước theo chiều dọc để lắp đặt giá đỡ, hoặc gắn nó phẳng vào mặt trước của panel dọc như hình minh họa. Gắn một giá đỡ (trước hoặc sau) trước có thể giúp bạn định vị chính xác giá đỡ thứ hai.

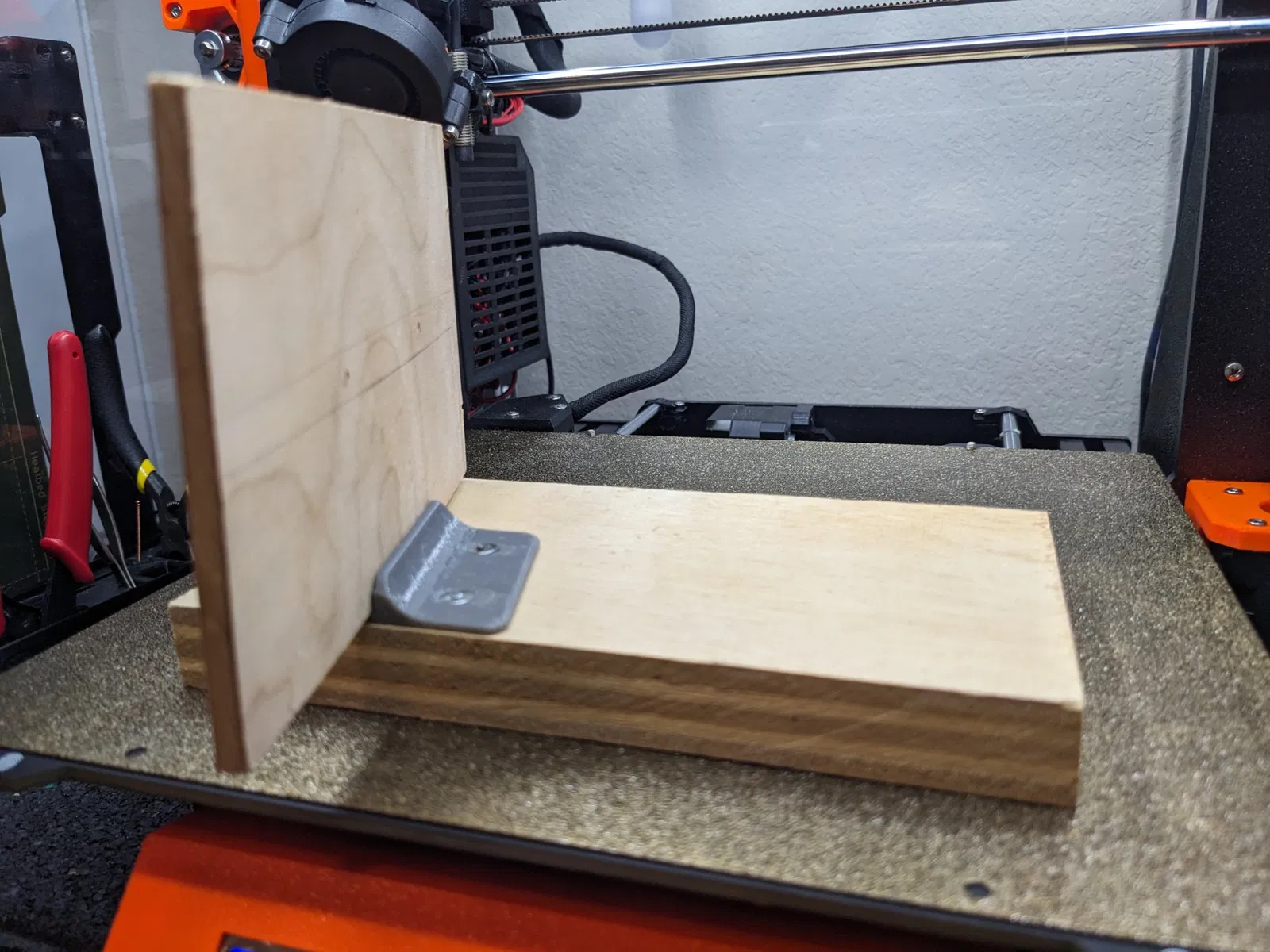

Đối với kệ 50°-90° - chỉ cần xoay giá đỡ 90°! Điều này có thể được sử dụng để lắp đặt các tấm gần thẳng đứng, như kệ trưng bày sách ở 80°. Tôi khuyên bạn nên sử dụng một giá đỡ có chặn ở cuối cho các tấm theo hướng này, vì trọng lượng của kệ sẽ khiến nó trượt theo thời gian.

Lời khuyên in ấn

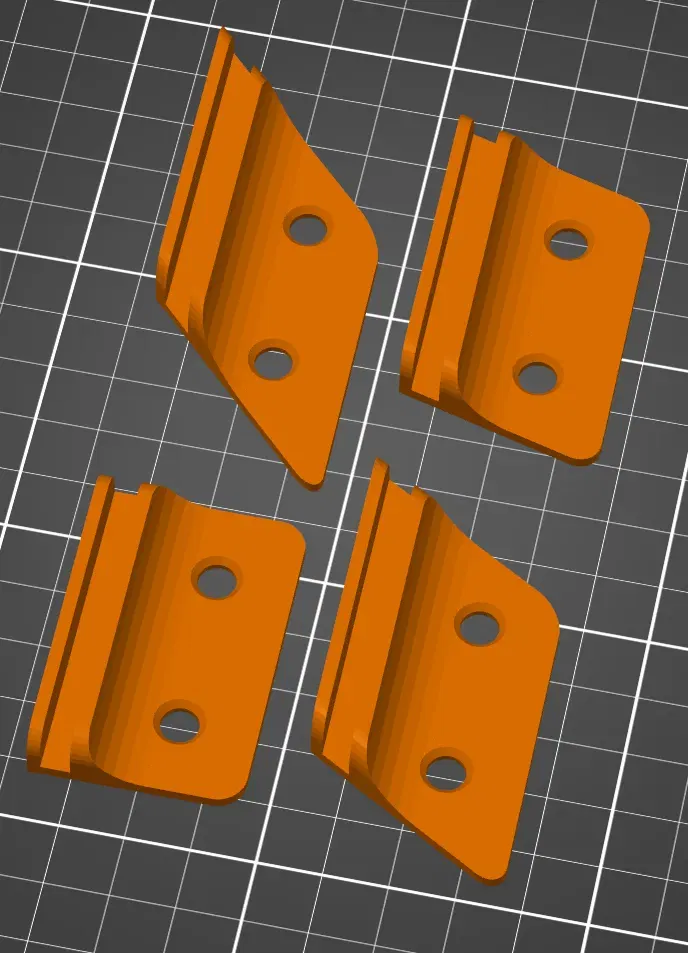

In theo cặp gương! Đây là hướng. Việc phản chiếu sẽ đảo ngược văn bản, nhưng bạn vẫn có thể đọc được. ;)

Tôi sử dụng PETG cho các bộ phận cơ khí, vì PLA sẽ bị biến dạng dưới tải trọng trong gara nóng của tôi. Không cần hỗ trợ trong cả hai hướng in được đề xuất - các lỗ vít dễ dàng được nối. Đối với hầu hết các trường hợp sử dụng nhẹ đến trung bình, hướng của các tệp STL như hiện tại sẽ ổn.

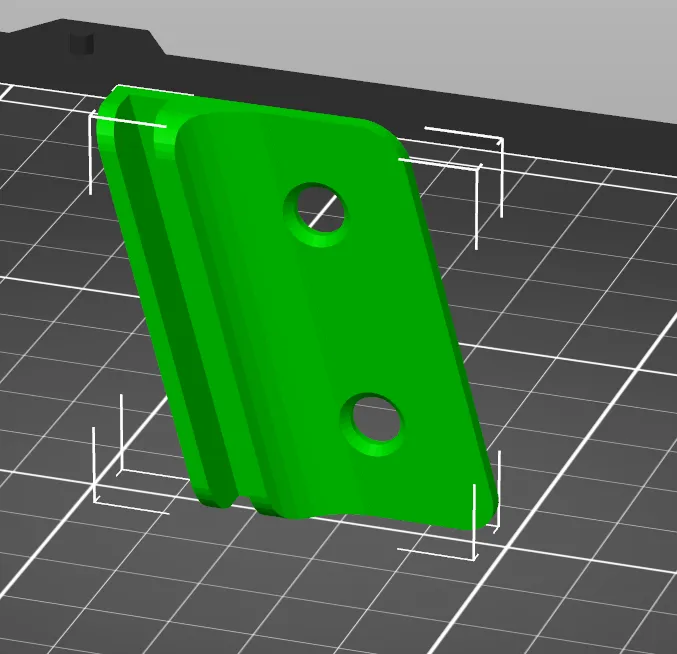

Để tăng cường độ bền, việc thêm các đường viền và độ đầy cho trường hợp sử dụng của bạn có lẽ là tùy chọn đầu tiên. Nhưng bạn cũng có thể in theo hướng in thay thế như trong bức ảnh cuối cùng - điều này cho phép trọng lượng được hỗ trợ theo các đường lớp, điều này sẽ mạnh hơn dưới tải trọng.

Tùy chỉnh

Mô hình này nên phù hợp với bất kỳ góc độ và kích thước tấm nào - bao gồm gỗ, kính, foamcore, acrylic, hoặc bất cứ thứ gì khác. Các giá đỡ dài hơn với nhiều lỗ vít hơn cũng có thể được thực hiện.

Để chạy tệp SCAD, bạn sẽ cần cài đặt thư viện BOSL.

Dưới đây là các tham số bạn có thể điều chỉnh dễ dàng bằng cách sử dụng OpenSCAD Customizer. Giá trị mặc định là cho kích thước ván ép danh nghĩa ¼" (0.18 thực tế) ở 15° với 2 vít 6mm và 1 vít giữ 3mm, và độ dày giá đỡ 2mm.

//Độ dày vật liệu (mm) actual_shelf_thickness = 0.18 * 25.4;

//Độ dung sai giao diện vật liệu (mm) shelf_tolerance = 0.01;

//Góc kệ từ phương ngang (độ), hoặc "tất cả" shelf_angle = 15;//"tất cả";

//Có nắp cho khe kệ không? shelf_cap = "Không";//["Không", "Trái", "Phải"]

////Chiều dài tổng thể của giá đỡ (mm) bracket_length = 50;

//Độ dày giá đỡ ưa thích (mm) bracket_thickness = 2;

//Đường kính lỗ vít (mm) screw_hole_diameter = 6;

//Số lượng lỗ vít (#) screw_hole_count = 2;

//Đường kính lỗ cho vít giữ kệ ở giữa, 0 nếu không có (mm) shelf_retaining_screw_hole_diameter = 3;

Tự động hóa thêm

Cần tạo ra nhiều giá đỡ khác nhau? Hãy thử đoạn mã Powershell này để gọi OpenSCAD nhiều lần nhằm tạo ra nhiều tệp STL cùng một lúc:

for ($i=0;$i -le 46;$i+=5) { & "C:\Program Files\OpenSCAD\openscad.exe" .\angled_slide_shelf.scad -D shelf_angle=$i -o angled_slide_shelf_$i.stl }
