Hộp Thùng Rượu Mini

Làm thợ đóng thùng liền! In và lắp ráp cái thùng rượu mini xinh xắn này. Cái thùng này có thể chứa bất cứ món đồ nào vừa bên trong.

Cái thùng rượu mini này làm quà tặng thì tuyệt vời luôn.

Thùng rượu mini này thực chất gồm 19 mảnh ghép riêng lẻ, tạo cho thùng một vẻ ngoài chân thật. Thùng cao 13.0 cm (5.12 inches) và rộng 9.7 cm (3.82 inches). Đường kính bên trong là 7.3 cm (2.87 inches).

Xin đừng thay đổi kích thước mô hình trong phần mềm cắt lớp của bạn, vì các dung sai được thiết kế cho kích thước hiện tại.

Nếu bạn cần một thùng rượu nhỏ hơn mà không có chức năng hộp, bạn có thể xem xét các mô hình Thingiverse khác của tôi:

https://www.thingiverse.com/thing:5390822 https://www.thingiverse.com/thing:5396937

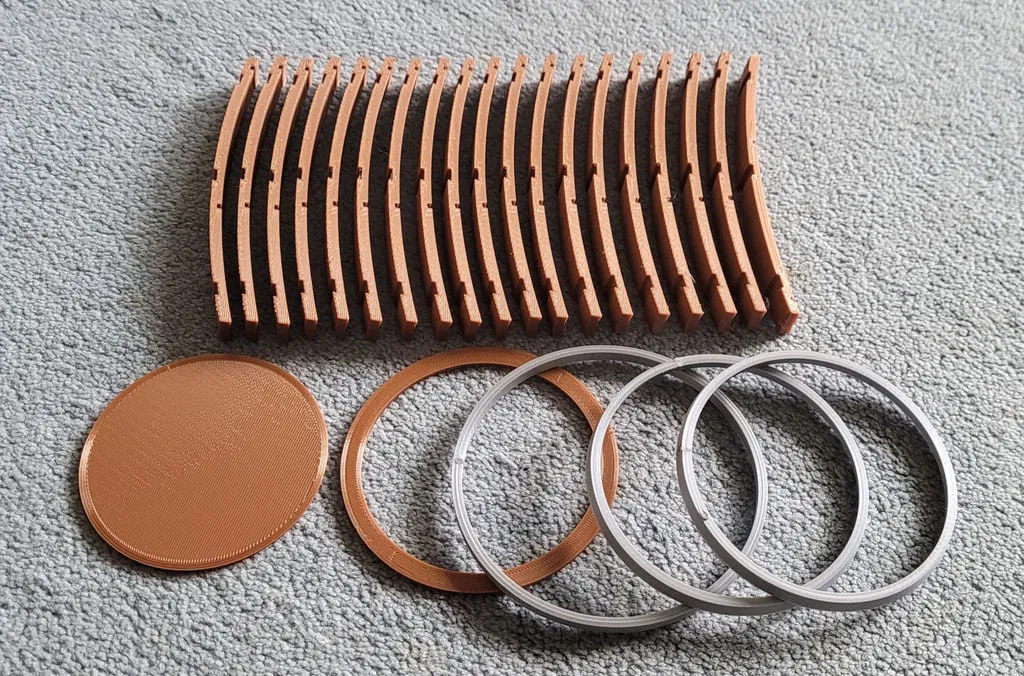

Danh sách các bộ phận cần in:

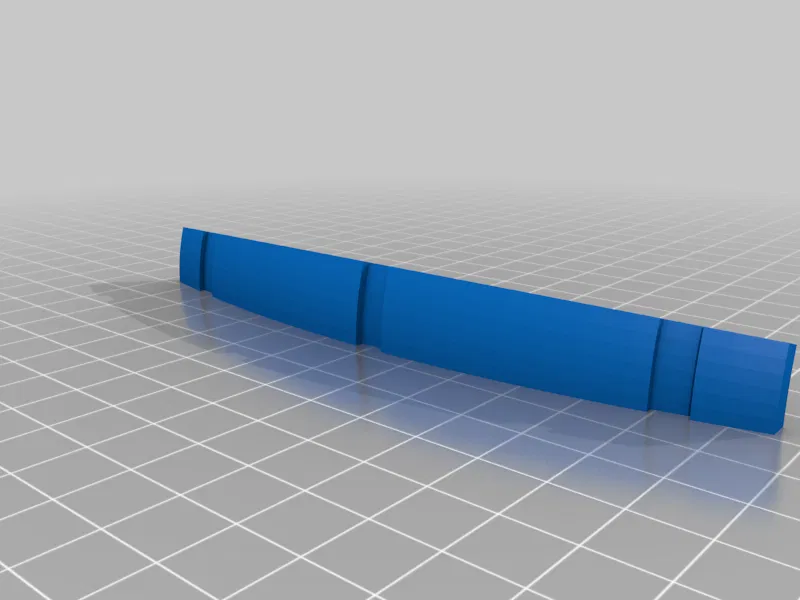

• Barrel box segment V1.stl

In bộ phận này 19 lần.

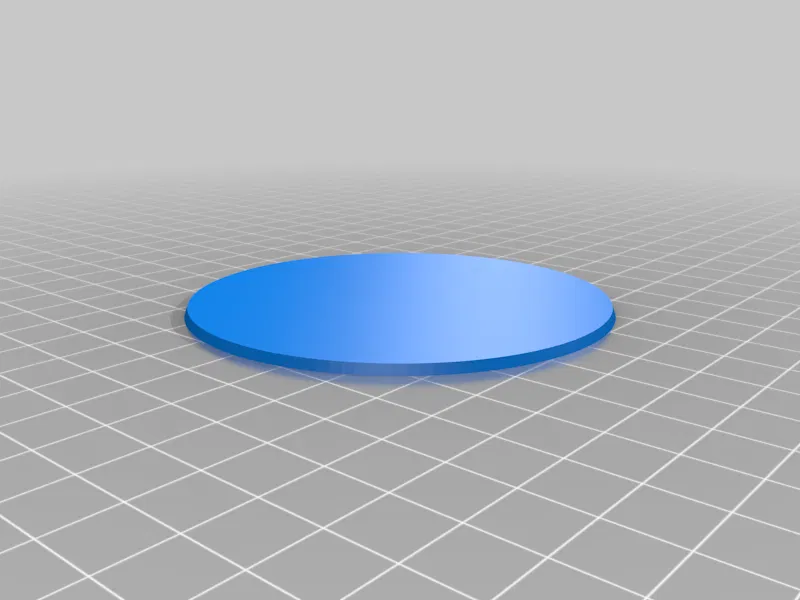

• Barrel box cover bottom V1.stl

In bộ phận này 1 lần.

• Barrel box cover top V1.stl

In bộ phận này 1 lần.

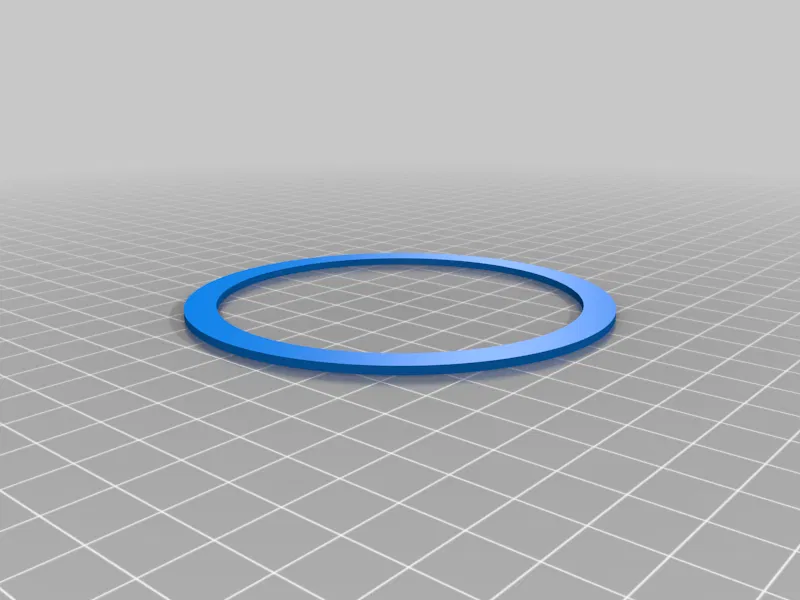

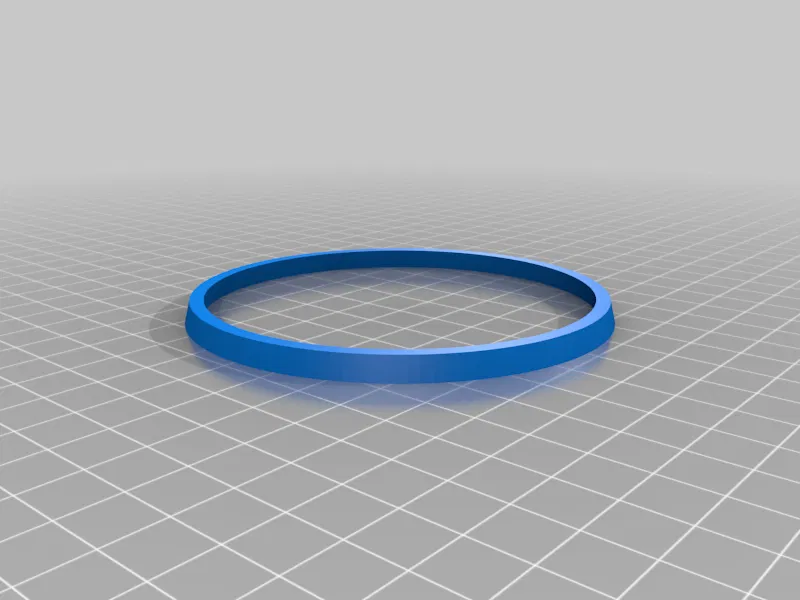

• Barrel box ring large V1.stl

In bộ phận này 1 lần.

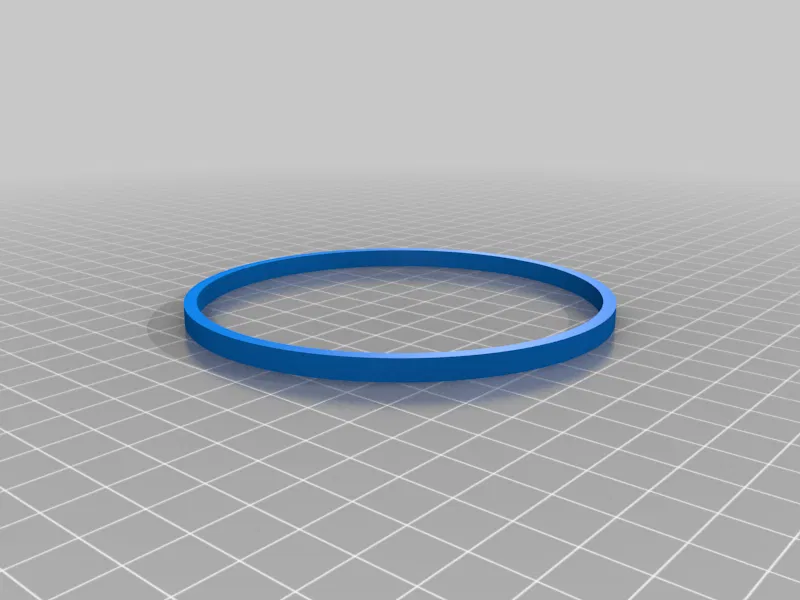

• Barrel box ring smallV1.stl

In bộ phận này 2 lần.

• Barrel box segment+1mm V1.stl
• Barrel box segment-1mm V1.stl

Sử dụng các mảnh ghép này để thay thế một hoặc nhiều mảnh ghép thông thường, nếu các mảnh ghép không tạo thành góc 360 độ ở cuối. Ví dụ: Nếu có khoảng hở 2 mm, hãy đổi 2 mảnh ghép thông thường lấy 2 mảnh ghép rộng hơn 1 mm mỗi cái.

Bạn có thể muốn in các bộ phận sau bằng màu nâu để mô phỏng gỗ:

Barrel box segment V1.stl, Barrel box cover bottom V1.stl, Barrel box cover top V1.stl.

Khi các bộ phận sau được in bằng màu bạc, chúng trông giống kim loại:

Barrel box ring large V1.stl, Barrel box ring smallV01.stl.

Việc lắp ráp dễ hơn việc lắp ráp các thùng khác của tôi. Bạn sẽ cần một dây thun để tránh bị bực mình. Vui lòng xem hướng dẫn lắp ráp ở bên dưới. Không cần keo, mọi thứ đều khớp với nhau.

Chúc bạn in vui vẻ với mô hình này.

2022-08-01 Các mảnh ghép mới

Đã thêm STLBarrel box segment+1mm V1.stl vàBarrel box segment-1mm V1.stl. Nếu các mảnh ghép không tạo thành 360 độ, hãy thay thế một hoặc nhiều mảnh ghép có kích thước thông thường bằng các mảnh ghép rộng hơn 1 mm hoặc hẹp hơn 1 mm.

Cài đặt in

Máy in:

FLSUN Super Racer

Rafts:

Không

Supports:

Không

Độ phân giải:

Lớp đầu tiên 0.2 mm, chiều cao lớp 0.2 mm, sử dụng tính năng thử nghiệm "adaptive layers" trong Cura

Infill:

20 %

Filament:

GIANTARM, TINMORRY PLA

New Brown, Silk Silver

Lưu ý:

Đường kính vòi phun không lớn hơn 0.4 mm.

Nếu bạn sử dụng phần mềm cắt lớp Cura, bạn có thể sử dụng tính năng thử nghiệm "Use Adaptive Layers" để tiết kiệm một chút thời gian in cho 19 mảnh ghép. Tôi đã có kết quả rất tốt với adaptive layers.

Đừng thay đổi kích thước thùng trong phần mềm cắt lớp của bạn. Mọi thứ được thiết kế cho kích thước hiện có. Nếu bạn thay đổi kích thước, tôi không chắc liệu các mảnh ghép có tạo thành góc 360° cần thiết hay không.

Sau khi in

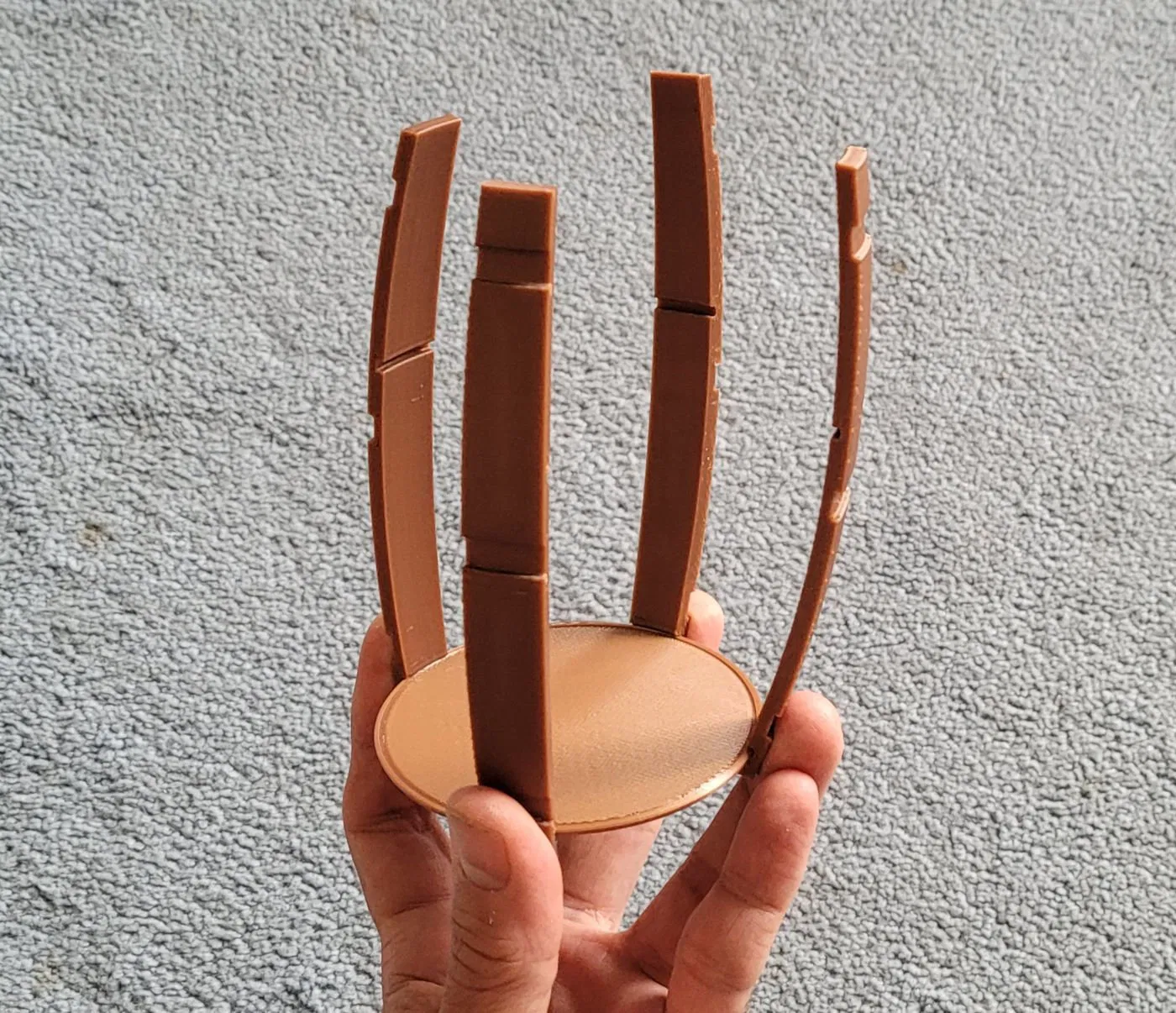

Lắp ráp thùng rượu mini phần 1

Cố gắng tạo một cấu trúc như trong hình. Dùng các ngón tay giữ nó lại.

Vui lòng đảm bảo định hướng đúng của nắp đáy tròn. Độ dốc bên ngoài của nắp đáy theo phần bên ngoài của mảnh ghép.

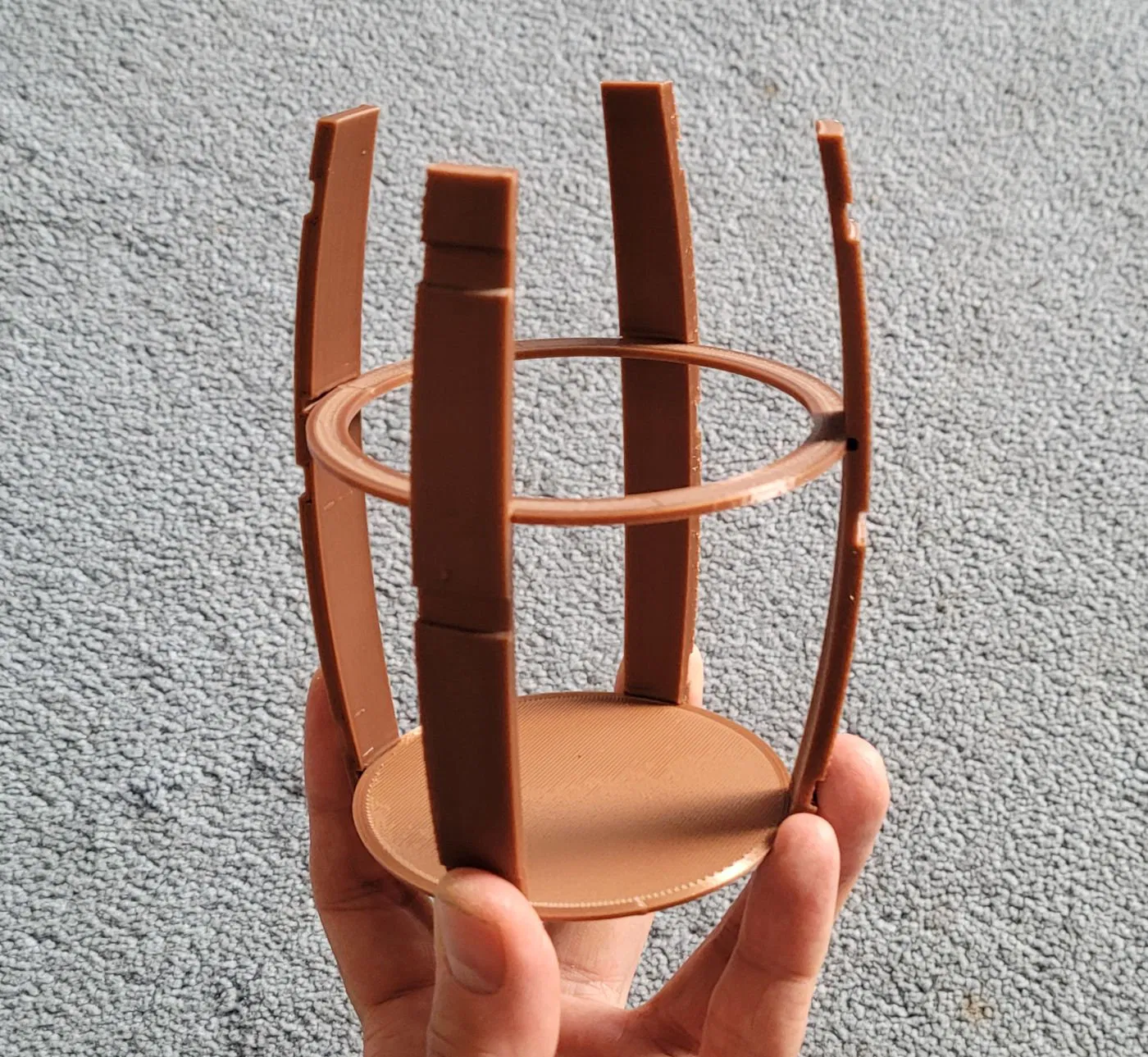

Lắp ráp thùng rượu mini phần 2

Thêm vòng bên trong phía trên vào cấu trúc. Nó sẽ giúp ổn định hơn một chút vào lúc này.

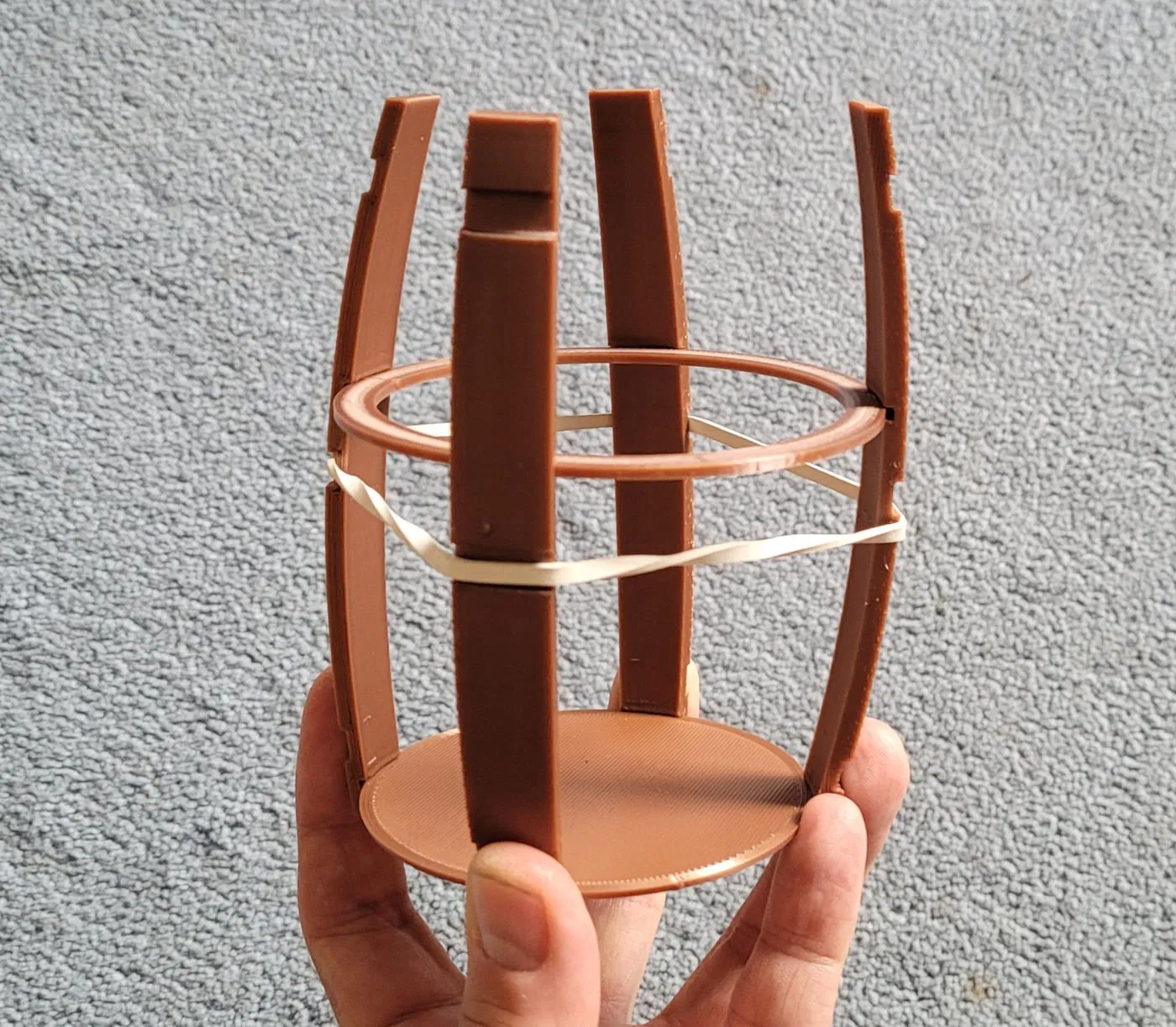

Lắp ráp thùng rượu mini phần 3

Thêm một dây thun để giữ cấu trúc lại với nhau. Dây thun nên đặt ở rãnh lõm ngoài ở giữa.

Lắp ráp thùng rượu mini phần 4

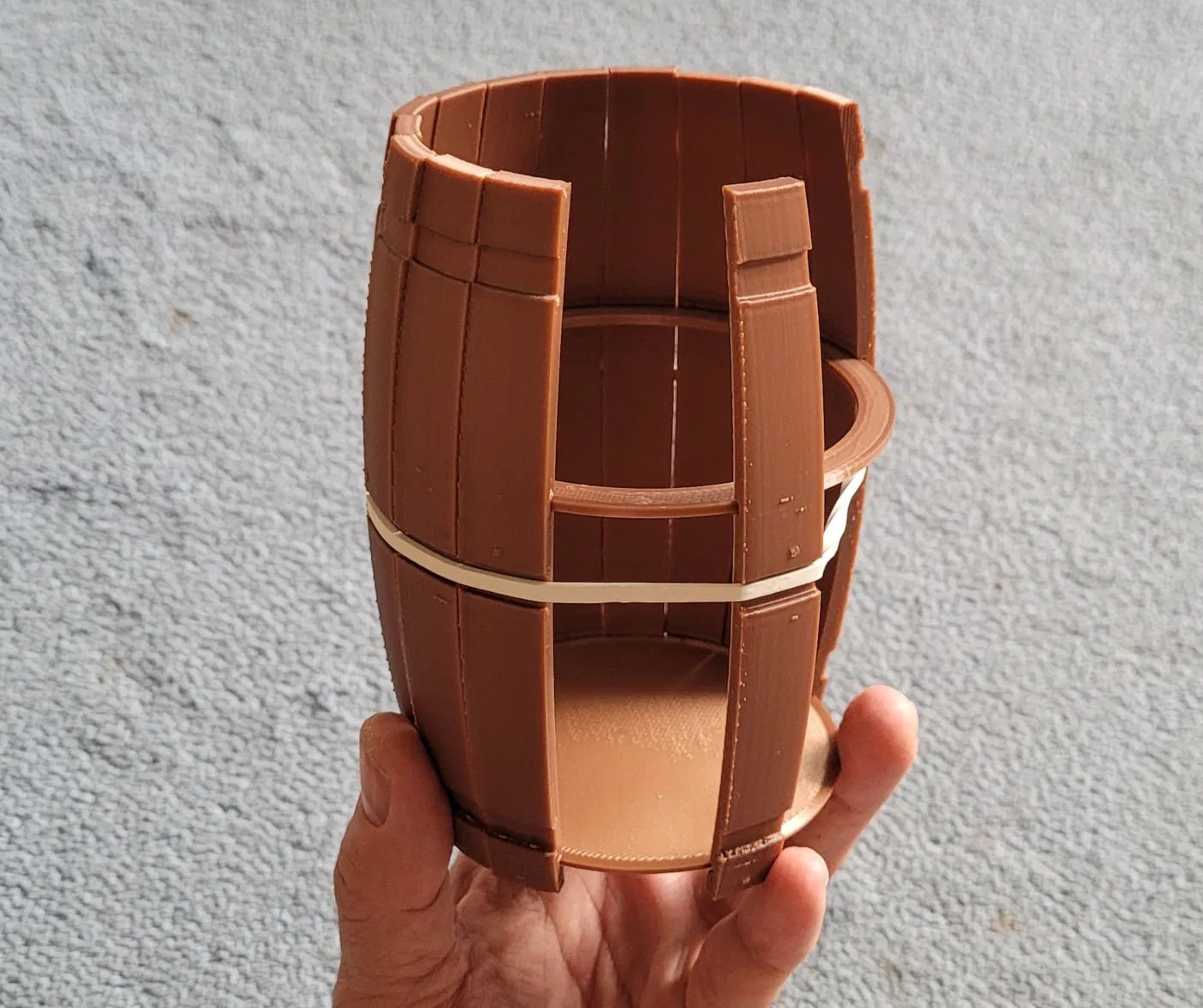

Thêm nhiều mảnh ghép vào 4 mảnh ghép hiện có. Cố gắng dùng các ngón tay giữ 4 mảnh ghép hiện có để chúng không bị dịch chuyển. Đây là phần khó khăn. Bạn càng thêm nhiều mảnh ghép thì thùng càng chắc chắn.

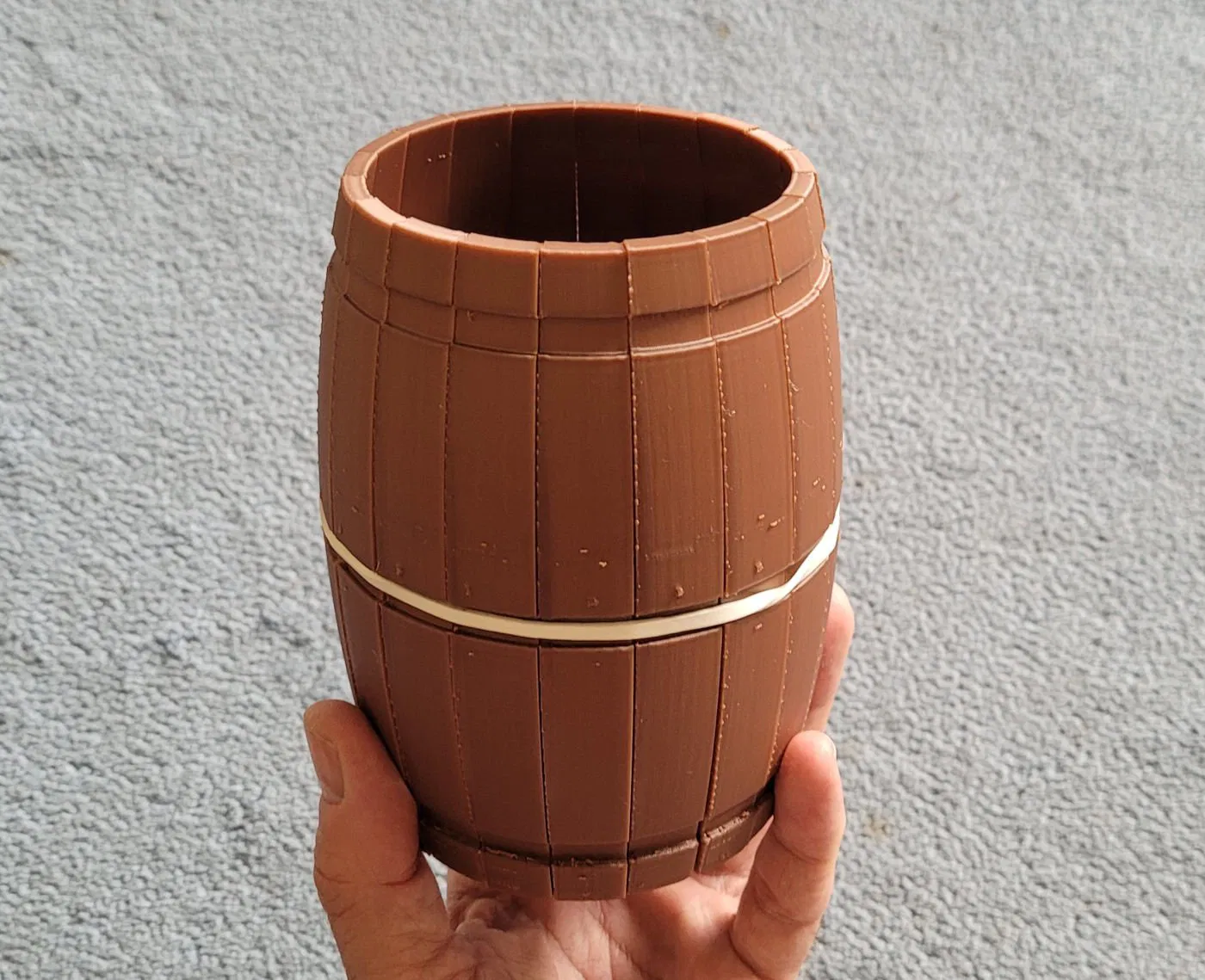

Lắp ráp thùng rượu mini phần 5

Khi bạn đã thêm đủ 19 mảnh ghép, thùng sẽ trông như trong hình. Dây thun vẫn giữ mọi thứ lại với nhau.

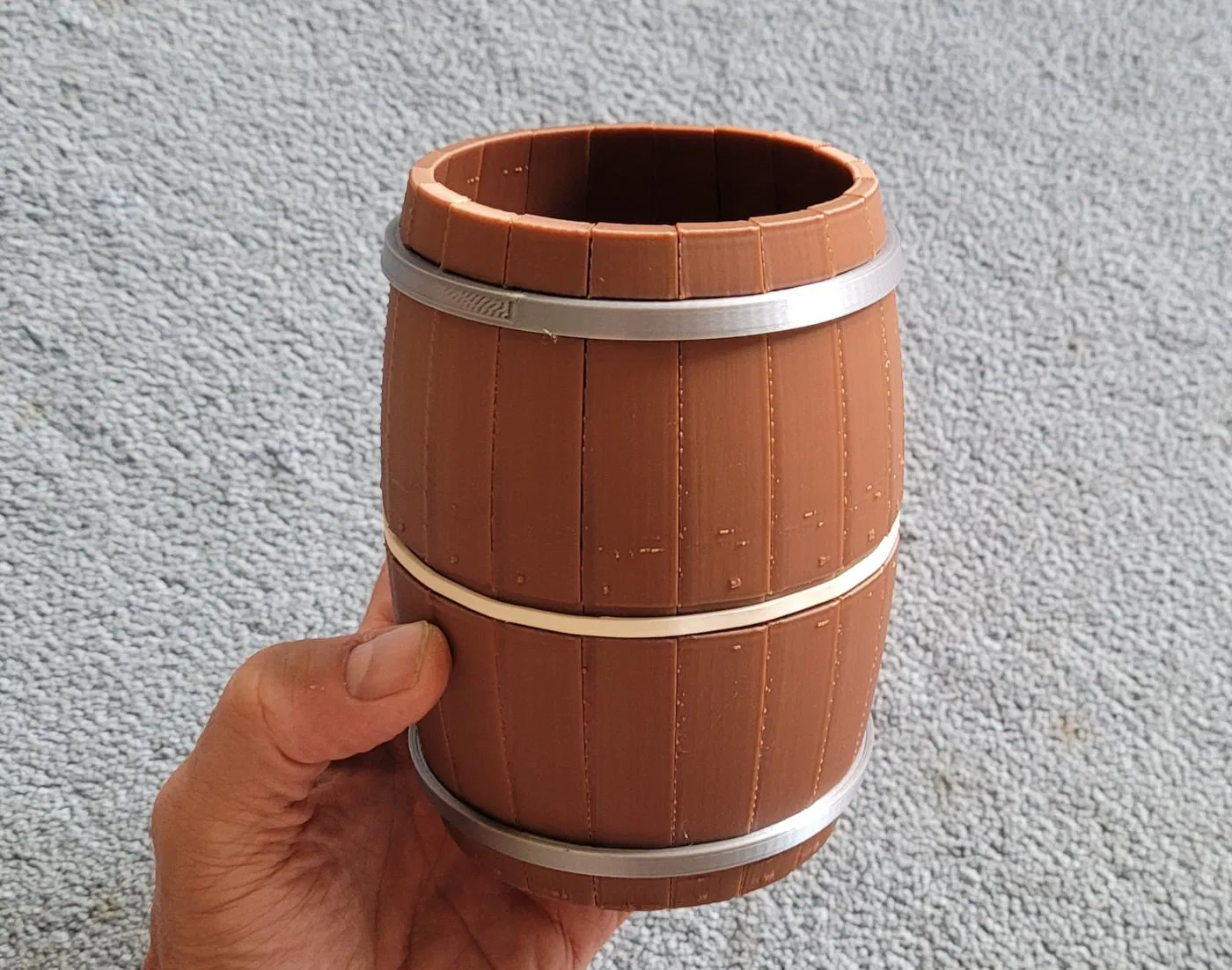

Lắp ráp thùng rượu mini phần 6

Lắp các vòng trên và dưới vào. Vui lòng đảm bảo các vòng được đặt đúng hướng. Phần trên của vòng trên hơi hẹp hơn phần dưới của vòng trên. Với vòng dưới thì ngược lại. Một khi bạn đã đặt một vòng vào đúng vị trí, thùng sẽ ổn định và không thể bị bung ra nữa.

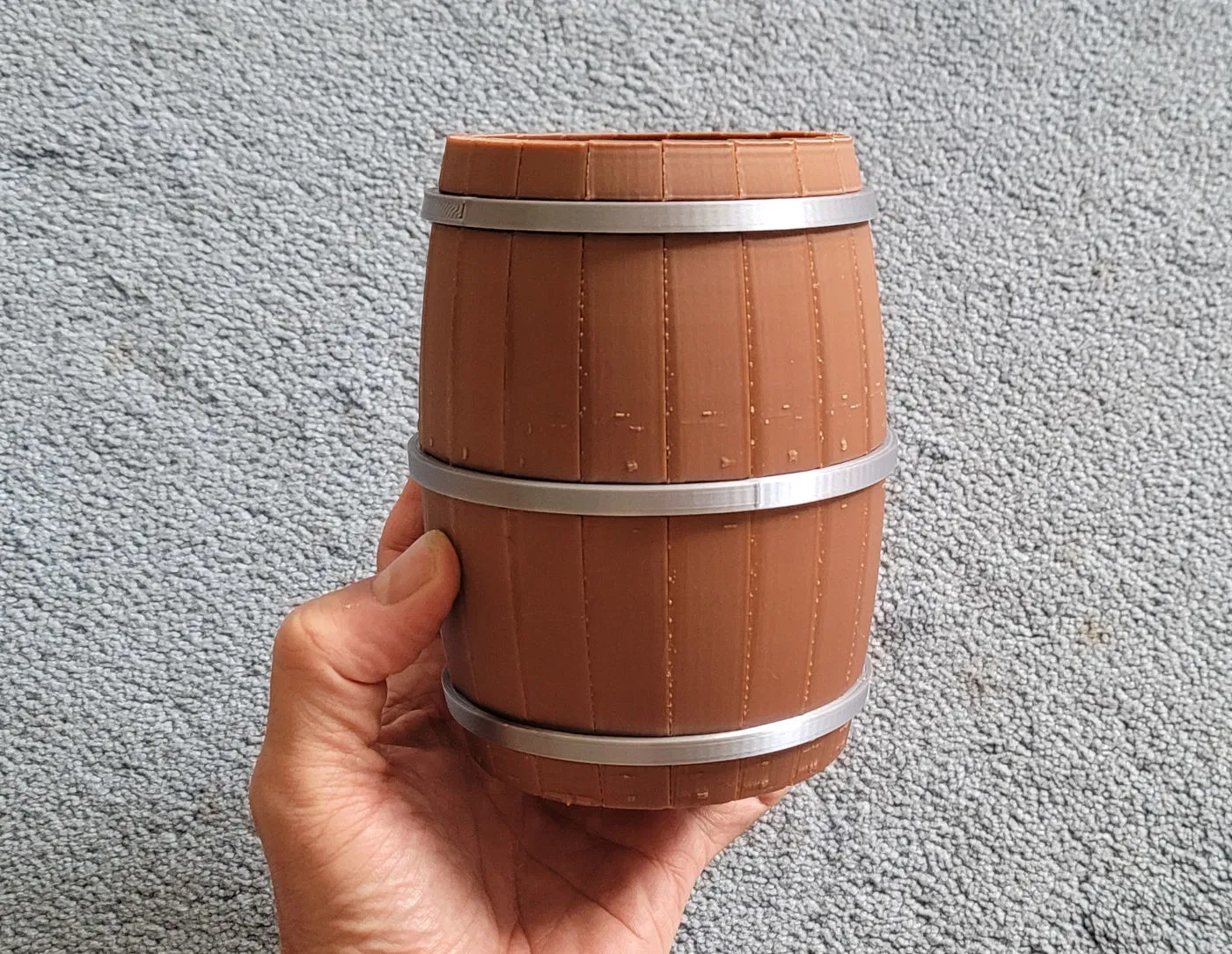

Lắp ráp thùng rượu mini phần 7

Thêm vòng giữa.

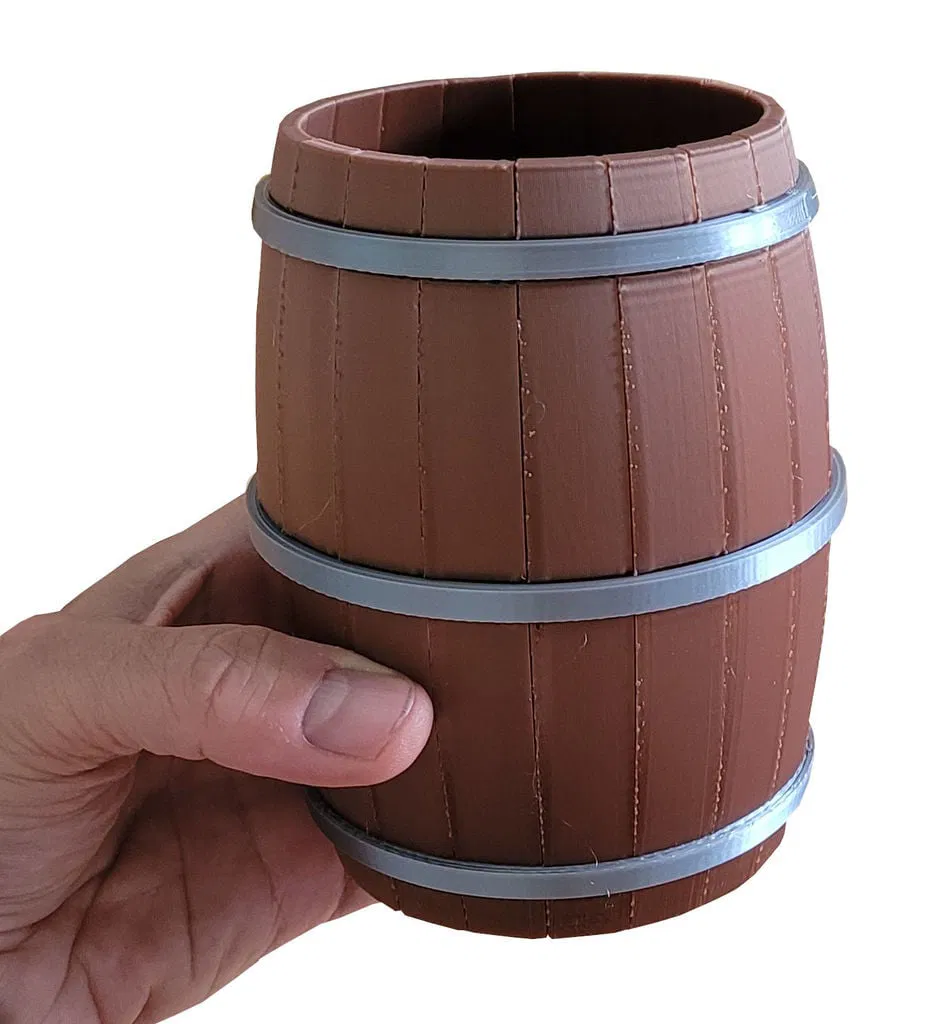

Việc lắp ráp bây giờ đã hoàn tất và bạn đã tạo ra một chiếc hộp thùng rượu mini rất dễ thương.

Cách tôi thiết kế

Cái hộp thùng rượu mini này được thiết kế bằng Blender.

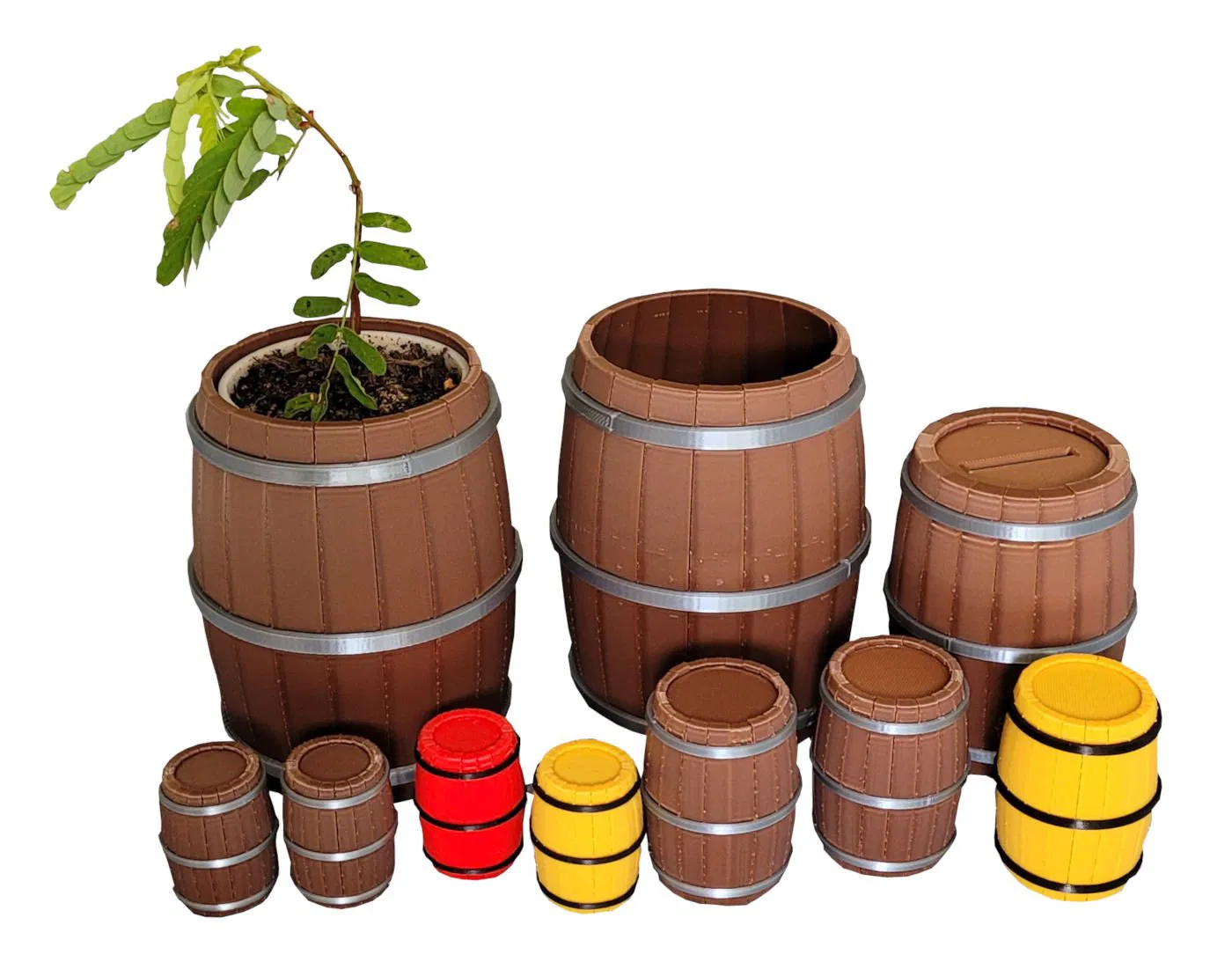

Dòng họ thùng rượu:

Đây là các thành viên hiện tại của dòng họ thùng rượu.

Thùng rượu mini cỡ nhỏ: https://www.thingiverse.com/thing:5396937

Thùng rượu mini cỡ vừa: https://www.thingiverse.com/thing:5390822

Hộp tiết kiệm thùng rượu: https://www.thingiverse.com/thing:5403217

Chậu hoa thùng rượu: https://www.thingiverse.com/thing:5429028

Hộp thùng rượu: Mô hình này.

Thể loại: Containers
