Thùng rượu nhỏ xinh

Trở thành người làm thùng rượu! In và lắp ráp thùng rượu nhỏ xinh này, phiên bản nhỏ hơn.

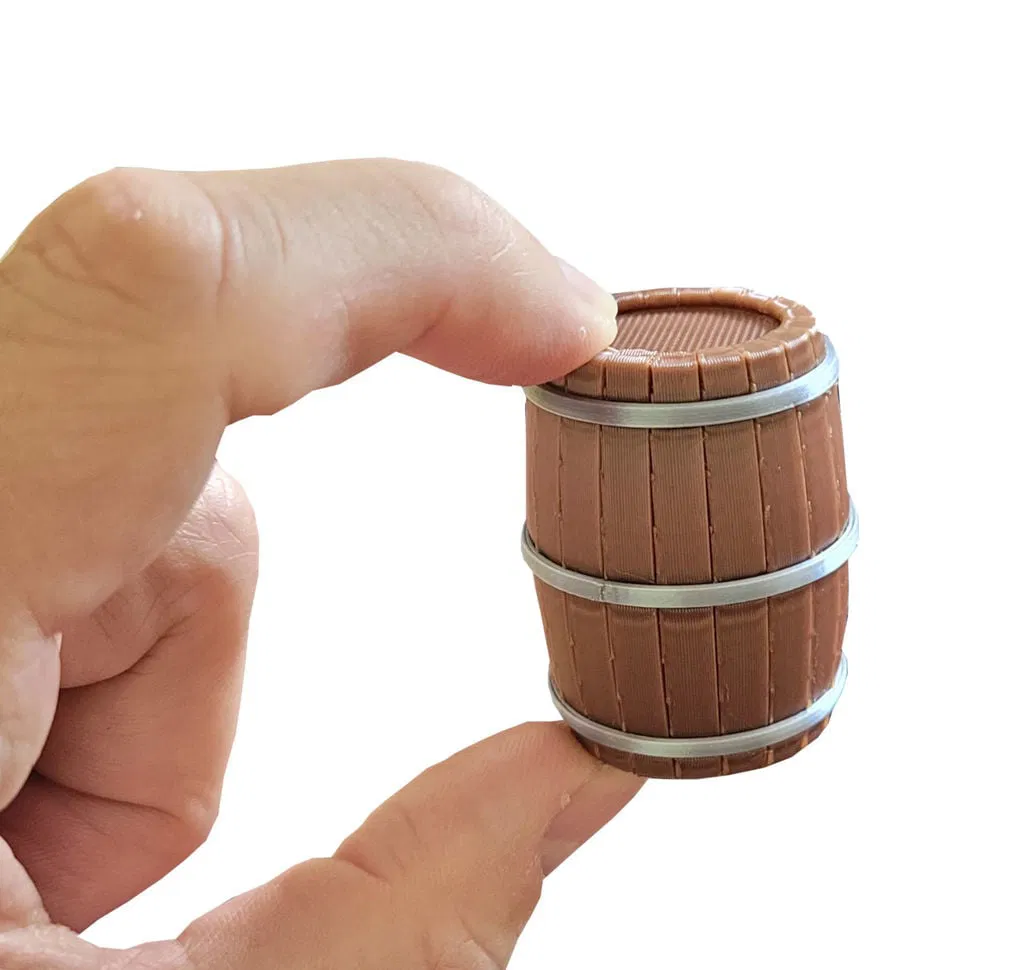

Thùng rượu thực sự bao gồm 19 tấm ván đơn lẻ, tạo cho thùng rượu một vẻ ngoài chân thực. Thùng cao 4.2 cm (1.65 inch) và rộng 3.2 cm (1.26 inch).

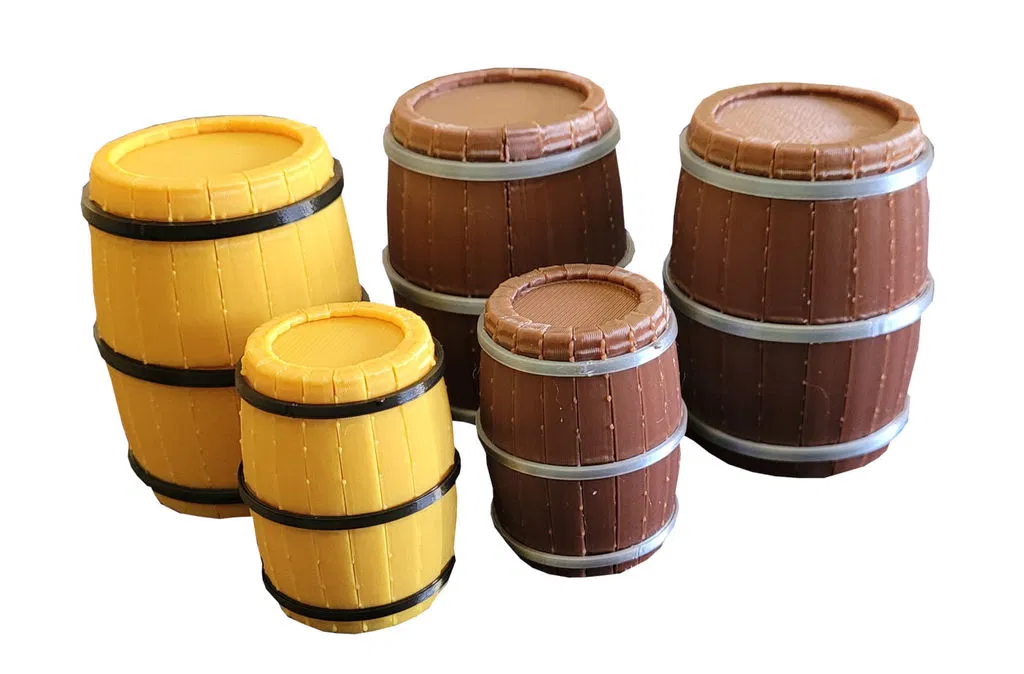

Xin đừng thay đổi kích thước mô hình trong phần mềm cắt lớp (slicer) của bạn, vì các dung sai được thiết kế cho kích thước hiện tại. Hãy xem hình ảnh so sánh thùng rượu nhỏ và thùng rượu bình thường của tôi.

Nếu bạn cần một thùng rượu lớn hơn, bạn có thể xem đối tượng Thingiverse sau của tôi:

https://www.thingiverse.com/thing:5390822

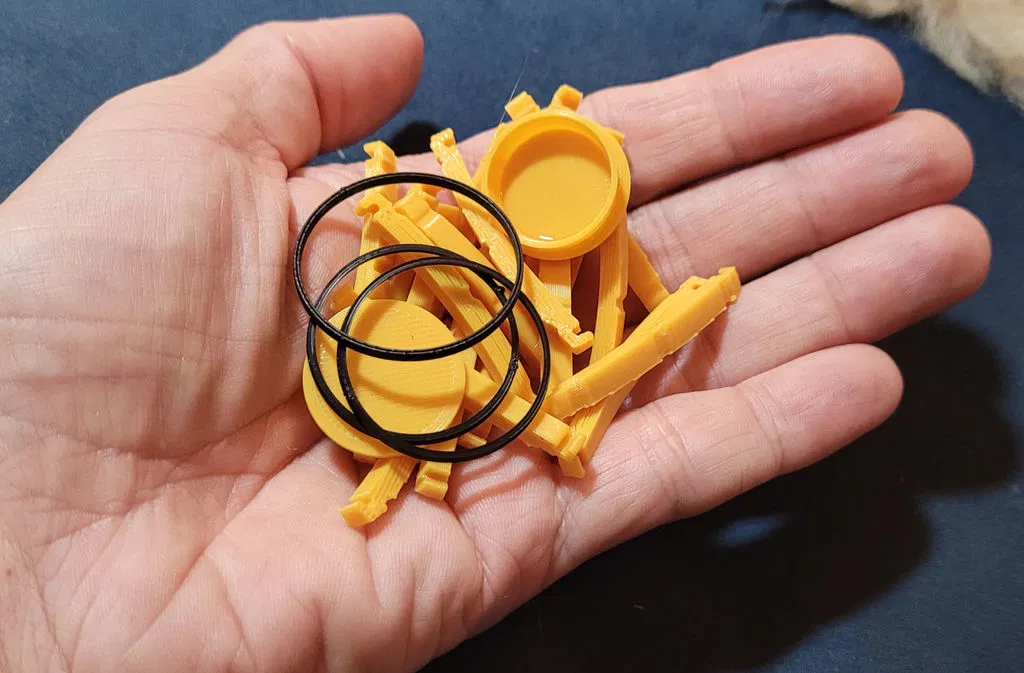

Danh sách các bộ phận cần in:

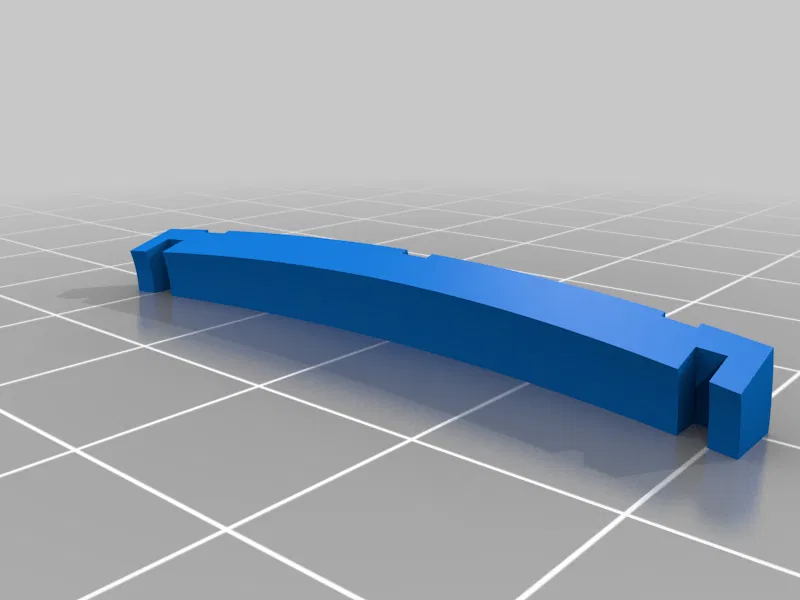

• Barrel small segment V2.stl

In bộ phận này 19 lần.

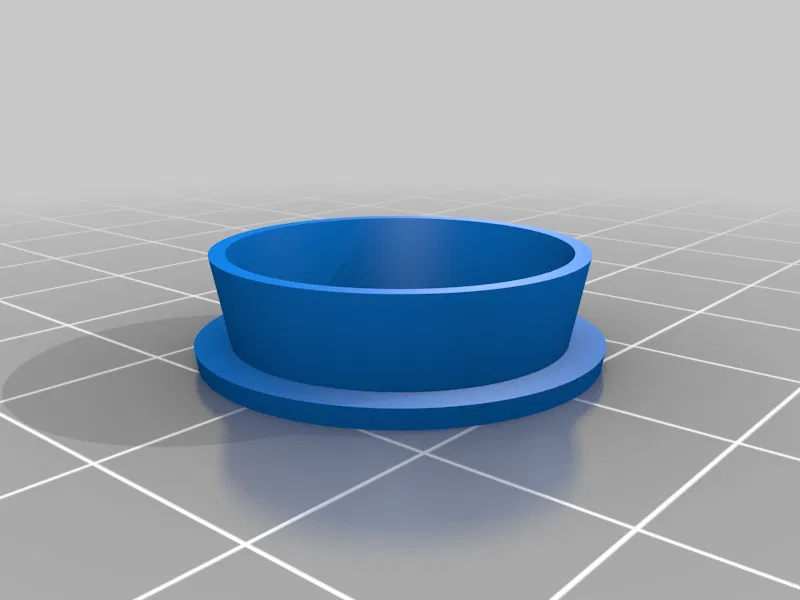

• Barrel small cover btm V2.stl

In bộ phận này 1 lần.

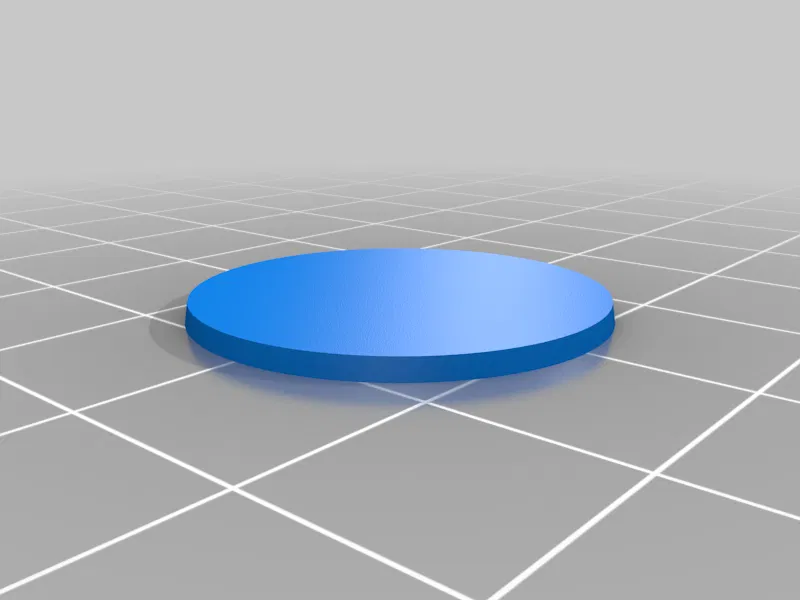

• Barrel small cover top V2.stl

In bộ phận này 1 lần.

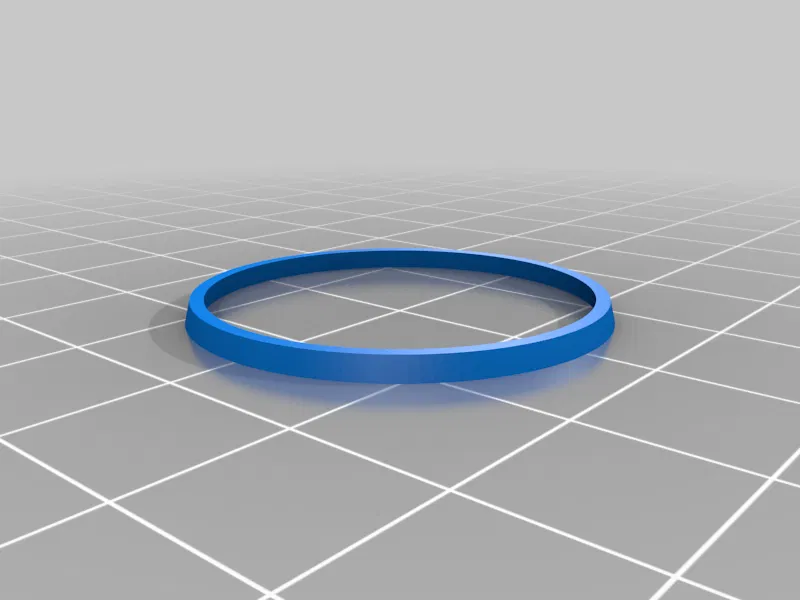

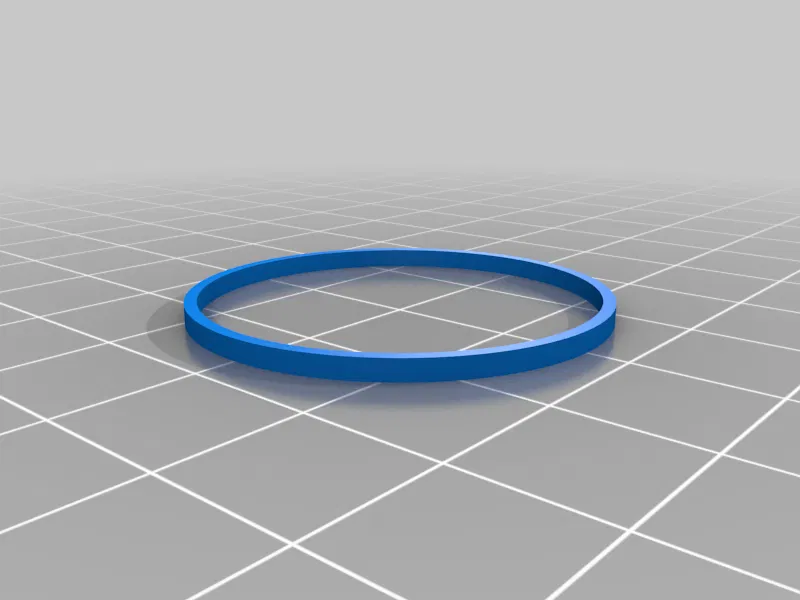

• Barrel small ring large V2.stl

In bộ phận này 1 lần.

• Barrel small ring small V2.stl

In bộ phận này 2 lần.

Bạn có thể muốn in các bộ phận sau bằng màu nâu để mô phỏng gỗ:

Barrel small segment V2.stl, Barrel small cover btm V2.stl, Barrel small cover top V2.stl.

Khi các bộ phận sau được in bằng màu bạc, chúng sẽ trông giống kim loại:

Barrel small ring large V2.stl, Barrel small ring small V2.stl.

Việc lắp ráp hơi phức tạp. Bạn sẽ cần một dây chun để tránh bị bực mình. Hình dạng của nắp đáy giúp việc lắp ráp dễ dàng hơn một chút. Xin vui lòng xem hướng dẫn lắp ráp ở phần dưới. Không cần keo, mọi thứ đều khớp với nhau.

Chúc bạn in vui vẻ với mô hình này.

2022-05-29

Các tệp STL cho phiên bản mới V2 của thùng rượu. Tôi hiện đã sử dụng bộ điều chỉnh gương trong Blender để làm cho thùng rượu hoàn toàn đối xứng trên trục Z. Các vòng nhỏ trên và dưới giờ đây có cùng độ khít bán phần.

Cài đặt in

Máy in:

FLSUN Super Racer

Rafts:

Không

Supports:

Không

Độ phân giải:

Lớp đầu tiên 0.2 mm, chiều cao lớp 0.2 mm, sử dụng tính năng thử nghiệm "adaptive layers" trong Cura

Infill:

20 %

Nhựa in (Filament):

GIANTARM, TINMORRY PLA

New Brown, Silk Silver

Ghi chú:

Đường kính đầu phun không quá 0.4 mm.

Nếu bạn sử dụng phần mềm cắt lớp Cura, bạn có thể sử dụng tính năng thử nghiệm "Use Adaptive Layers" để tiết kiệm thời gian in. Tôi đã có kết quả rất tốt với các lớp thích ứng.

Không thay đổi kích thước thùng rượu trong phần mềm cắt lớp của bạn. Mọi thứ đều được thiết kế cho kích thước hiện tại. Nếu bạn thay đổi kích thước, tôi không chắc các tấm ván có tạo thành góc 360° cần thiết hay không.

Sau khi in

Lắp ráp thùng rượu phần 1

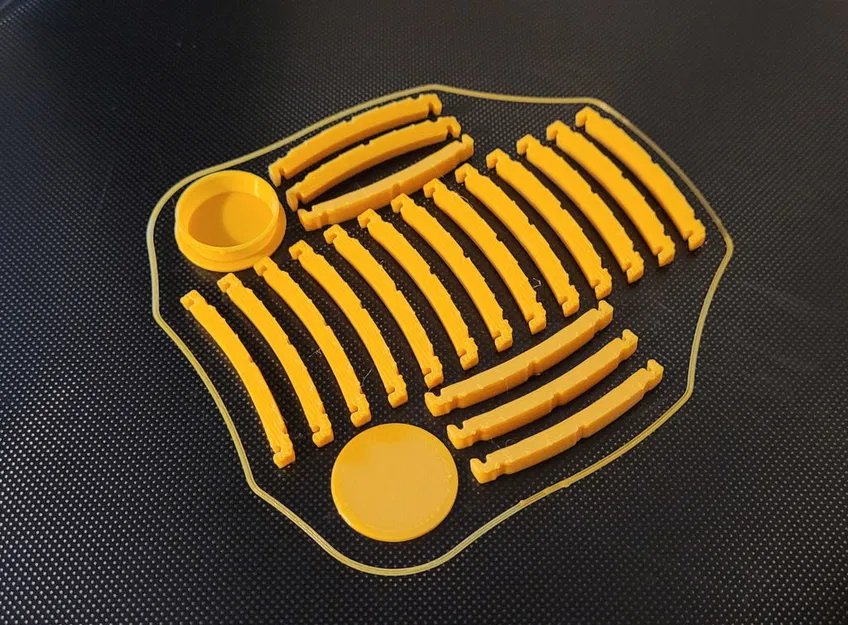

Xin vui lòng xem 19 tấm ván đã in: Nếu mặt nhám quá nhám, bạn có thể chà nhám một chút để làm mịn hơn. Mặt nhám là mặt đã ở phía trên trên khay máy in của bạn.

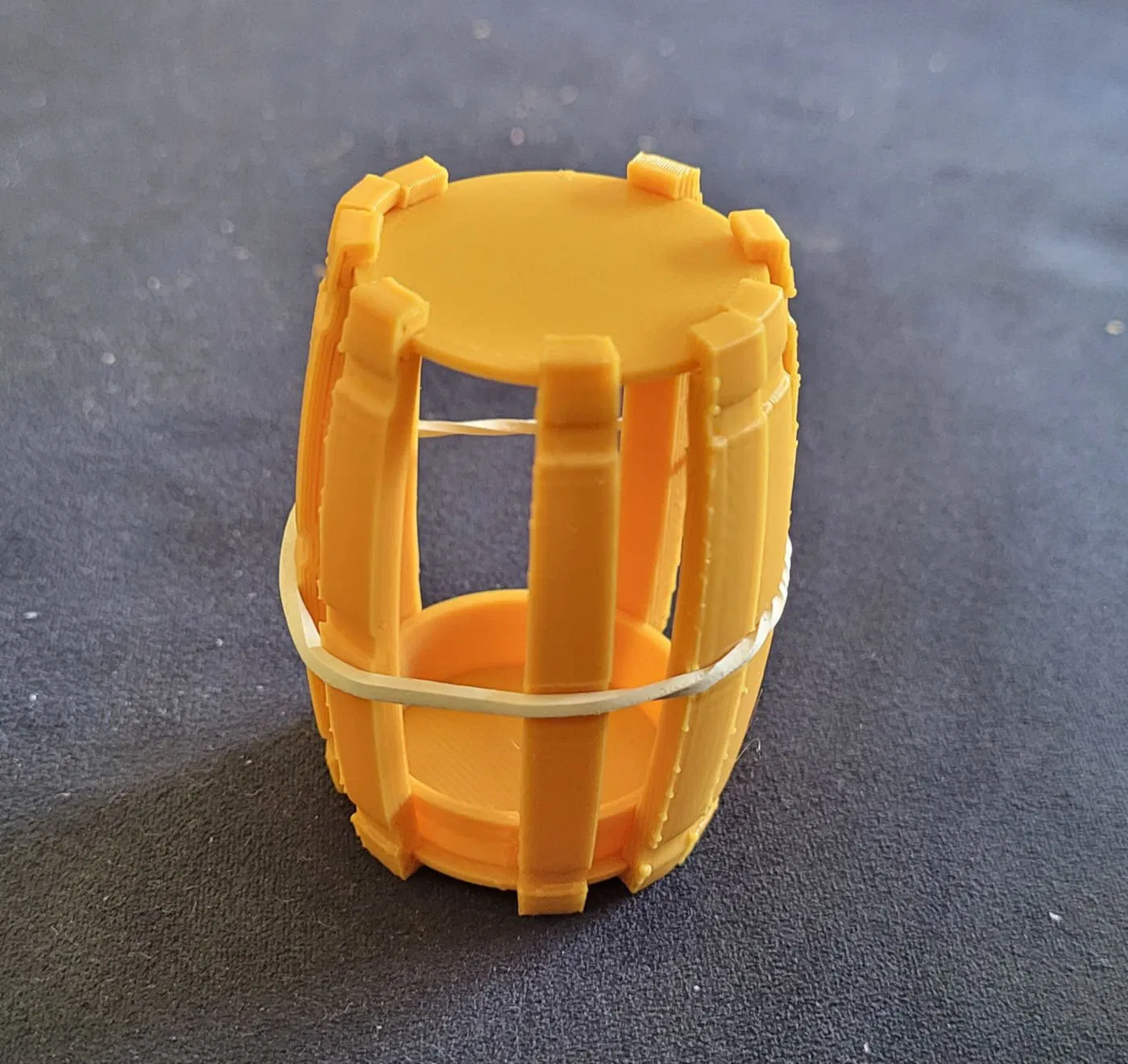

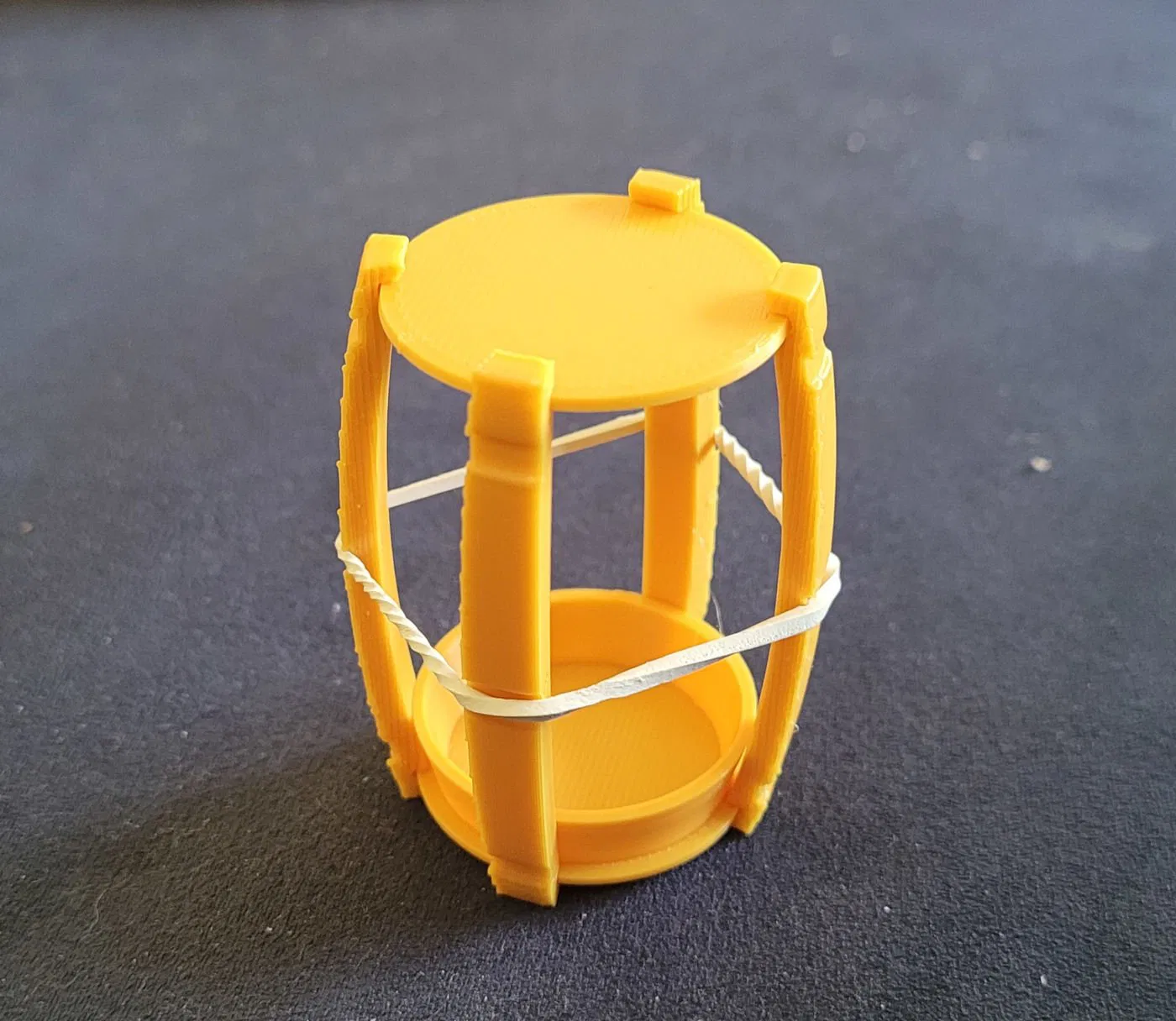

Cố gắng tạo một cấu trúc như trong hình. Dây chun giữ 4 tấm ván cố định. Nếu không có dây chun, bạn sẽ bị đau đầu.

Để có vẻ ngoài hoàn hảo, hãy cố gắng chọn cùng một hướng cho tất cả các tấm ván. Điều này có nghĩa là mặt nhám luôn hướng về cùng một phía, ví dụ: sang trái. Như vậy, một mặt nhám sẽ luôn chạm vào một mặt mịn.

Lắp ráp thùng rượu phần 2

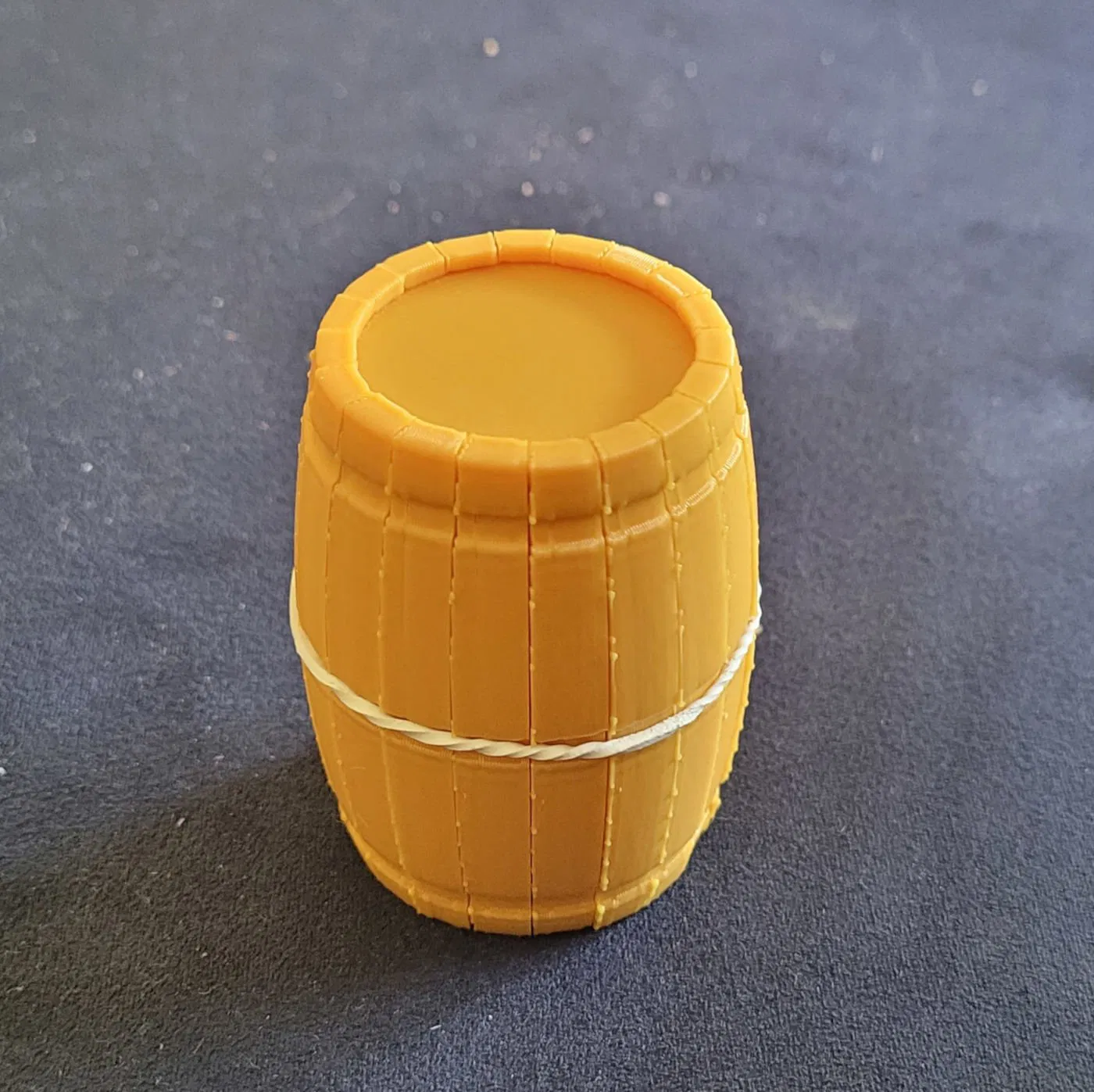

Thêm các tấm ván khác vào 4 tấm ván hiện có, luôn hướng mặt nhám về cùng một phía. Trong ví dụ trên hình, mặt nhám hướng sang trái.

Lắp ráp thùng rượu phần 3

Với máy in của tôi và qua nhiều lần in, tấm ván cuối cùng đã khớp hoàn hảo. Nếu bạn gặp khó khăn khi lắp tấm cuối cùng hoặc nếu có khoảng trống, xin vui lòng cho tôi biết và tôi sẽ thiết kế một tấm cuối cùng phù hợp cho bạn.

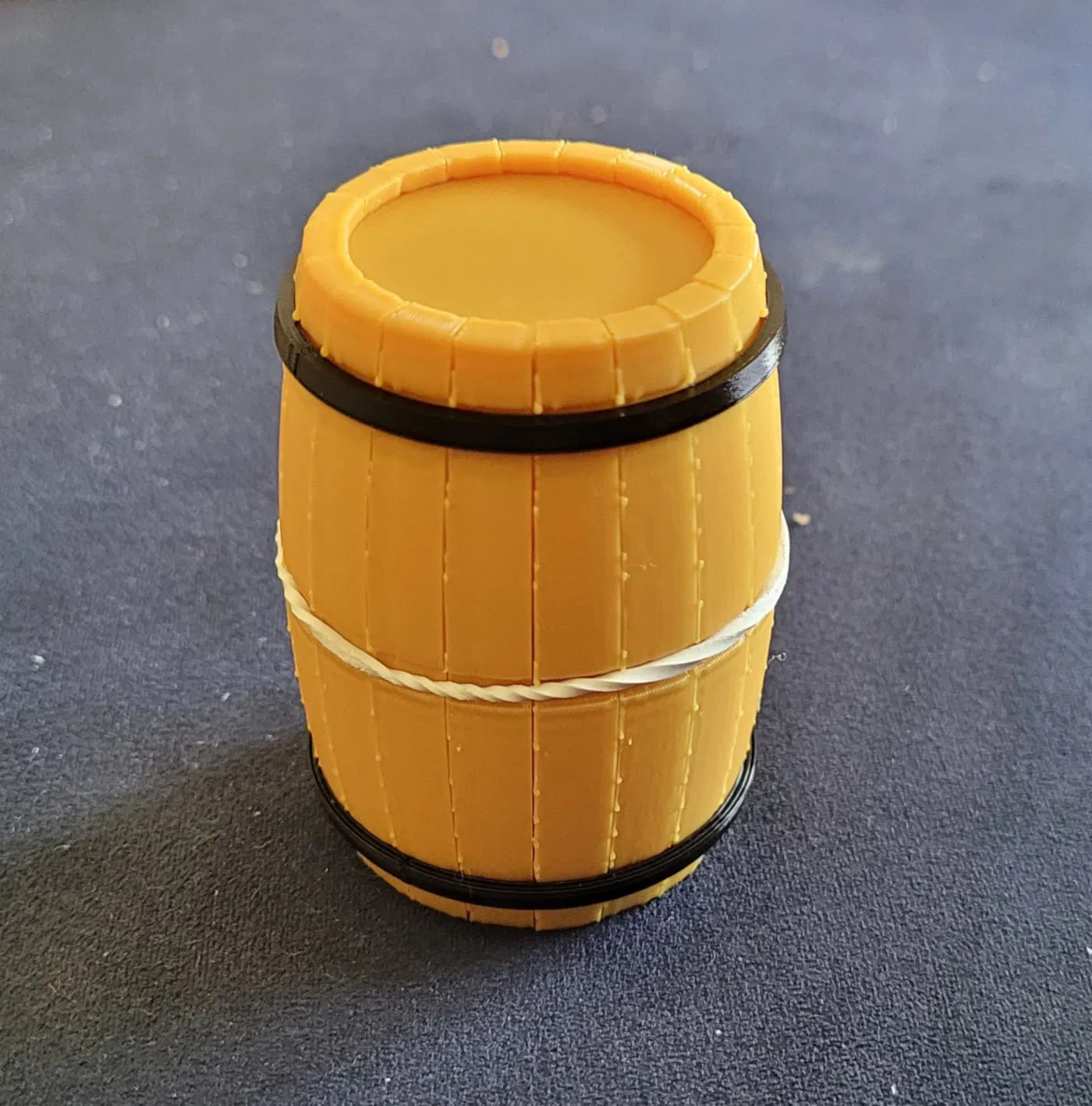

Lắp ráp thùng rượu phần 4

Lắp các vòng trên và dưới. Xin vui lòng đảm bảo rằng các vòng được lắp đúng hướng. Phần trên của vòng trên rộng hơn một chút so với phần dưới của vòng trên. Với vòng dưới thì ngược lại.

Lắp ráp thùng rượu phần 5

Lắp vòng ở giữa.

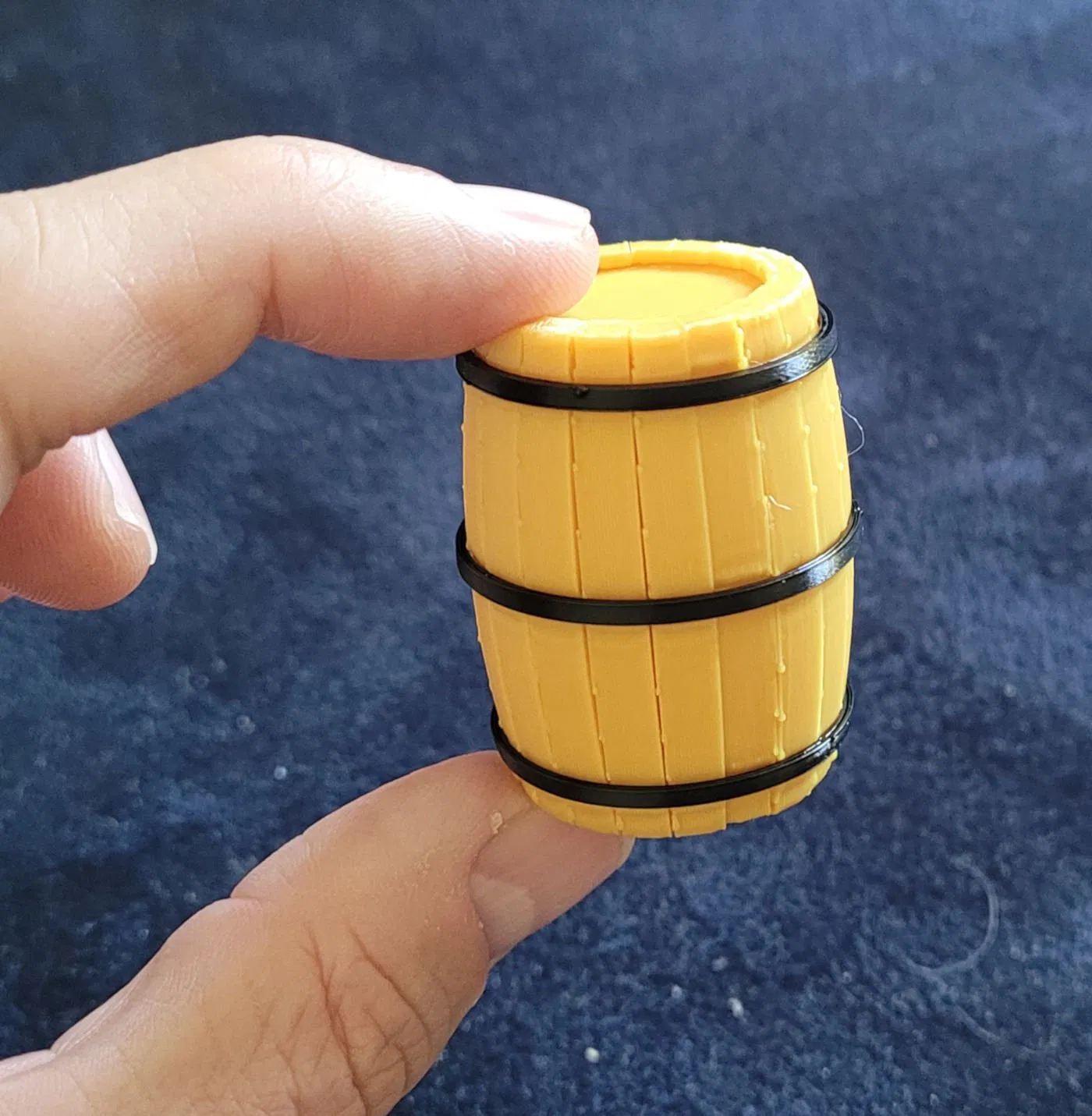

Việc lắp ráp giờ đã hoàn thành và bạn đã tạo ra một thùng rượu rất dễ thương.

Cách tôi thiết kế mô hình này

Thùng rượu nhỏ được thiết kế bằng Blender.

Danh mục: Mô hình Đồ nội thất
