Anten Yagi Di Động 2 Phần Tử SaVVy 20-2m

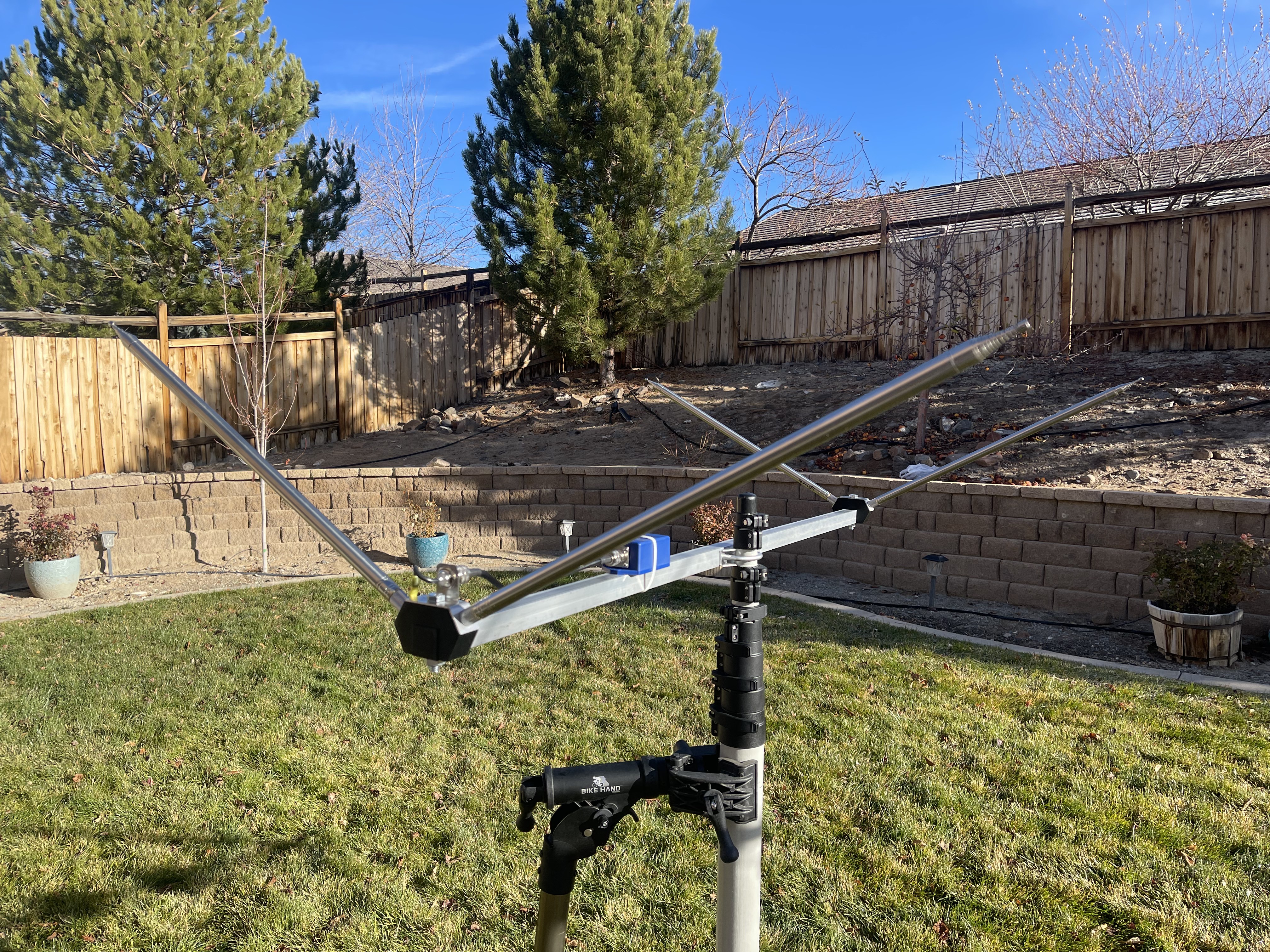

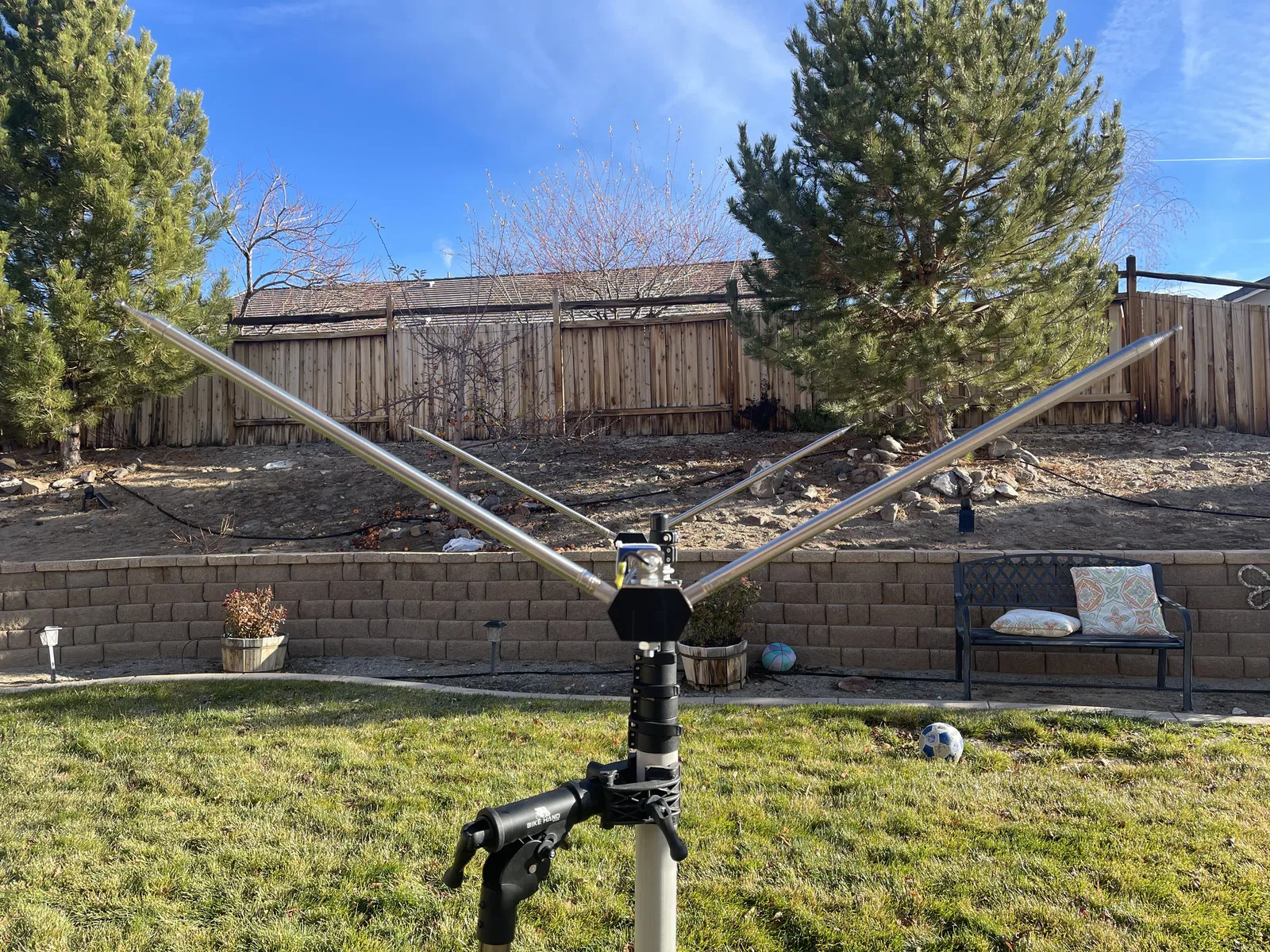

SaVVy là một anten yagi di động 2 phần tử nhẹ, được thiết kế dựa trên các cần anten 17' phổ biến làm phần tử. Nó phủ sóng các băng tần từ 20m đến 2m. Tôi đã thiết kế cái này cho các ngàm gắn cần anten 3/8-24, nhưng có thể dễ dàng điều chỉnh cho M10. Toàn bộ lắp ráp, bao gồm cả cần anten và choke, chỉ nặng dưới 5 lbs.

Thi công

• In 2 cái hub bằng PETG hoặc vật liệu tương tự, độ điền đầy 100%.

  • Sau khi in xong, gắn các insert ép nhiệt (xem bên dưới). Tôi dùng mỏ hàn lớn để làm nóng và ép chúng vào. Chúng có dạng côn nên thường tự căn chỉnh.

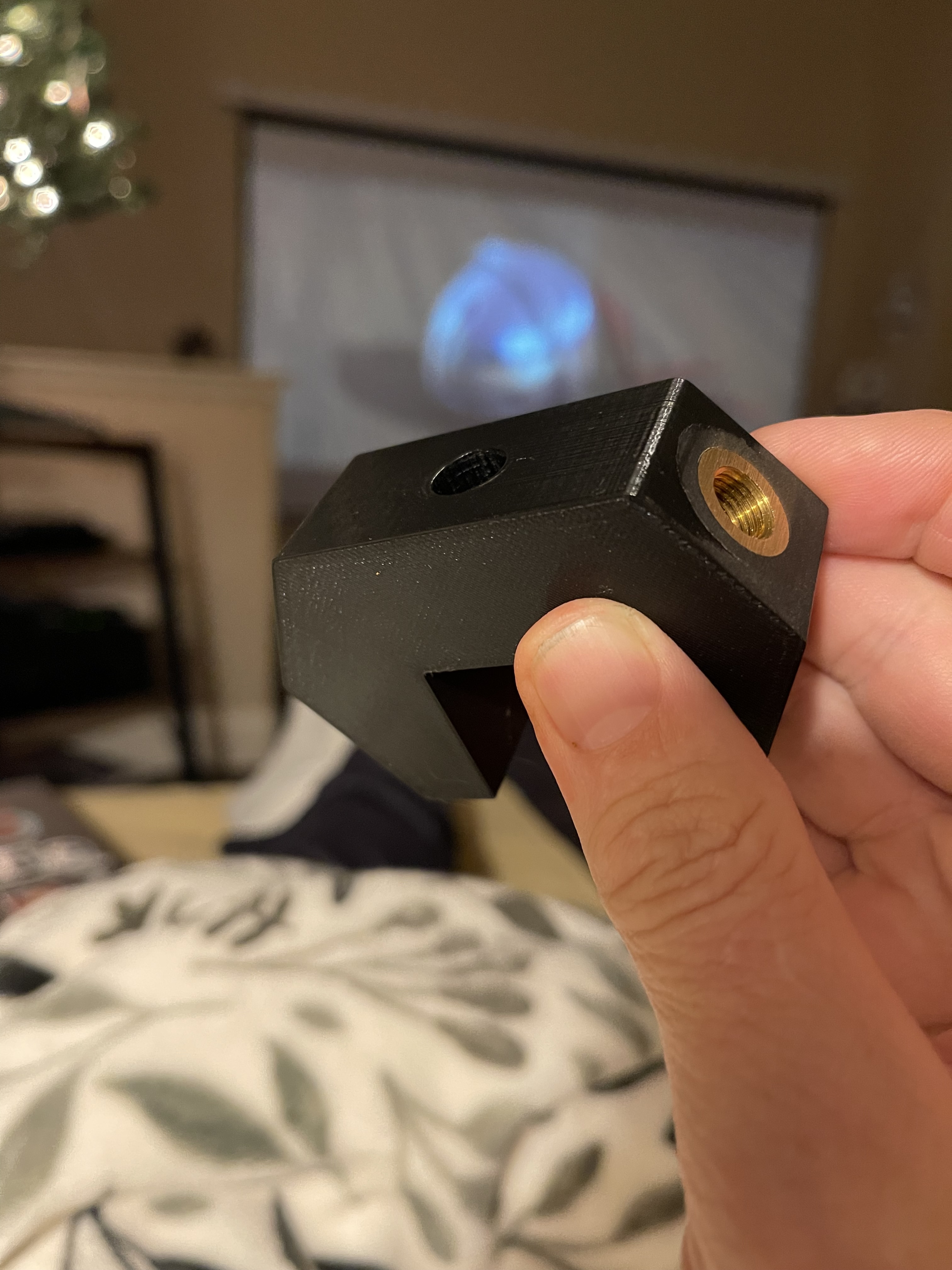

  • Khi đã gắn xong, dùng dũa hoặc giấy nhám để làm mịn bề mặt. Xem hình ảnh hub với các insert đã lắp để tham khảo.

• In 2 cái nắp chụp bằng PETG hoặc vật liệu tương tự, độ điền đầy 100%.

• Thanh nối (boom) làm bằng ống vuông nhôm 1" x 0.063". Vật liệu này thường có bán tại các cửa hàng vật liệu xây dựng như Home Depot hoặc Lowes. Một thanh boom dài 4ft là đủ, tuy nhiên bạn có thể thấy hiệu suất tốt hơn (đặc biệt trên các băng tần 15-20m) với thanh boom dài hơn. Dài 6' có lẽ là sự cân bằng tốt.

  • Sử dụng các hub làm khuôn khoan - lỗ bu lông trung tâm trên hub được thiết kế cho bu lông 3/8".

  • Đặt các hub vào hai đầu của thanh boom và khoan lỗ cho bu lông.

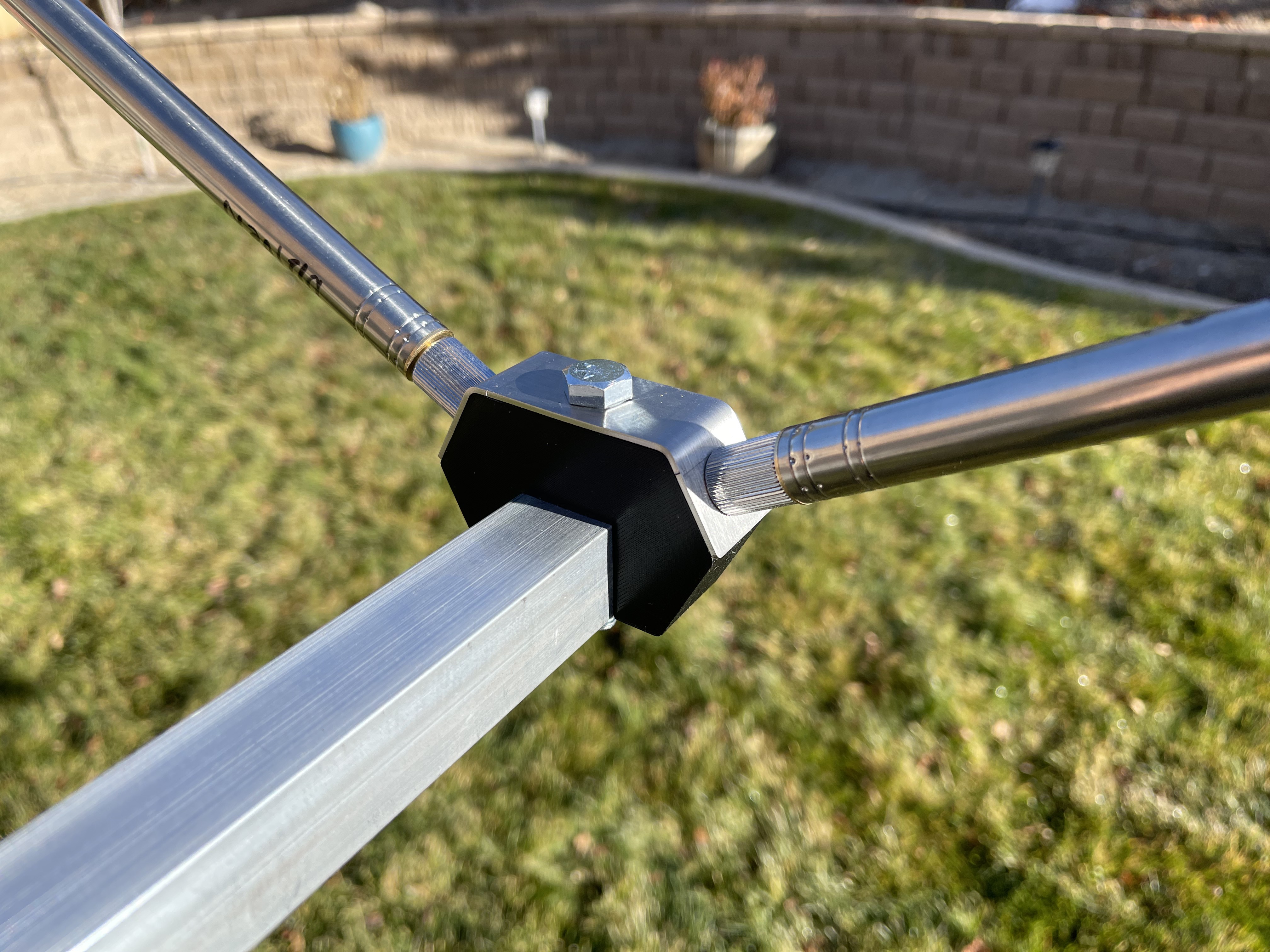

  • Gắn các nắp chụp vào và bắt bu lông các hub vào thanh boom.

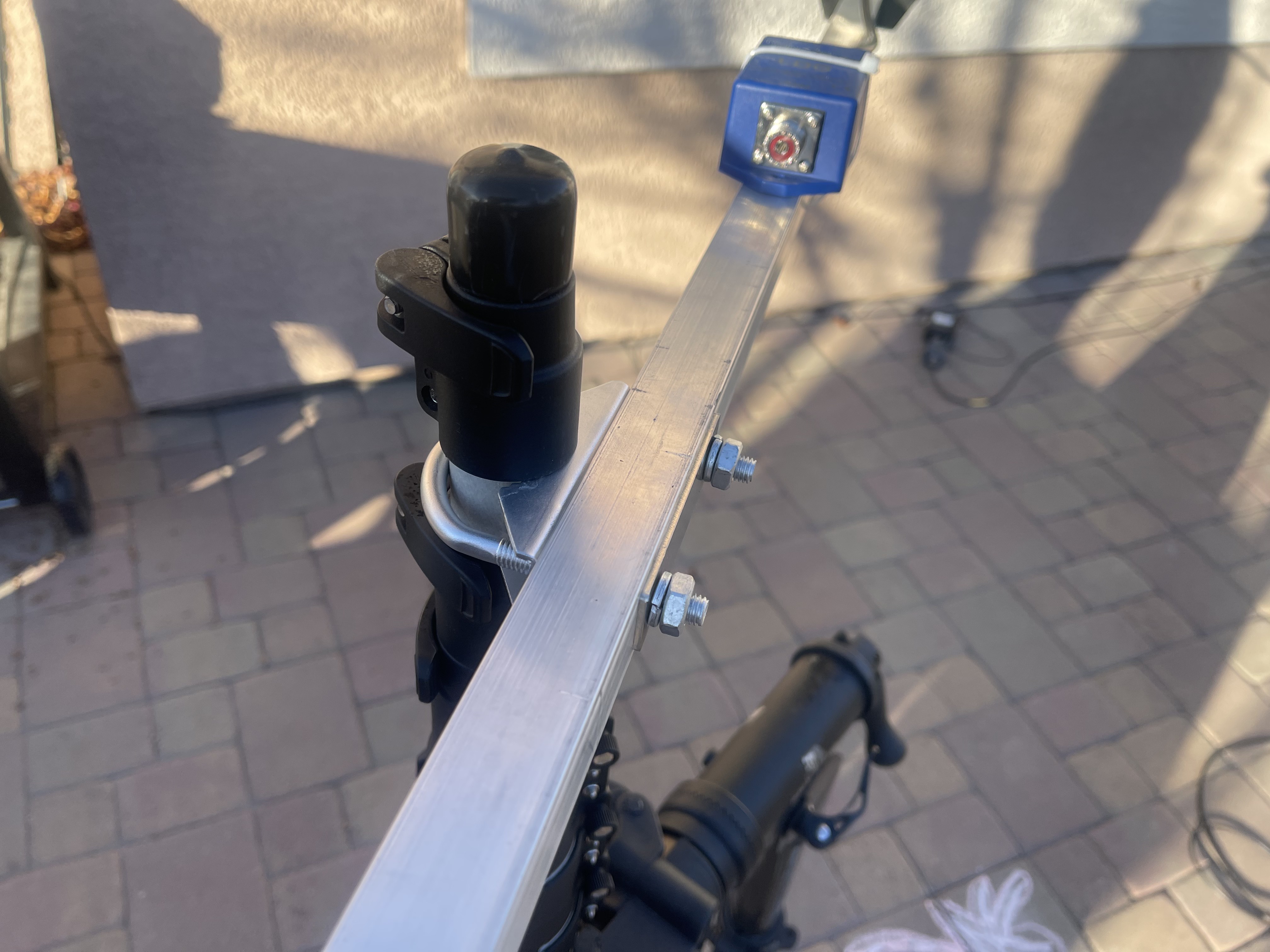

  • Khoan lỗ ở giữa thanh boom để gắn kẹp chữ U (xem bên dưới).

• Các phần tử director và driven được cắt bằng laser và uốn cong từ tấm kim loại - tôi đã thiết kế chúng bằng thép không gỉ 304 dày 0.063". Các phần tử này thực sự là tùy chọn - bạn có thể làm tương tự bằng cách sử dụng các đầu nối vòng và dây điện.

  • Đối với phần tử director, bạn chỉ cần kết nối điện cả hai cần anten và bu lông của hub với nhau.

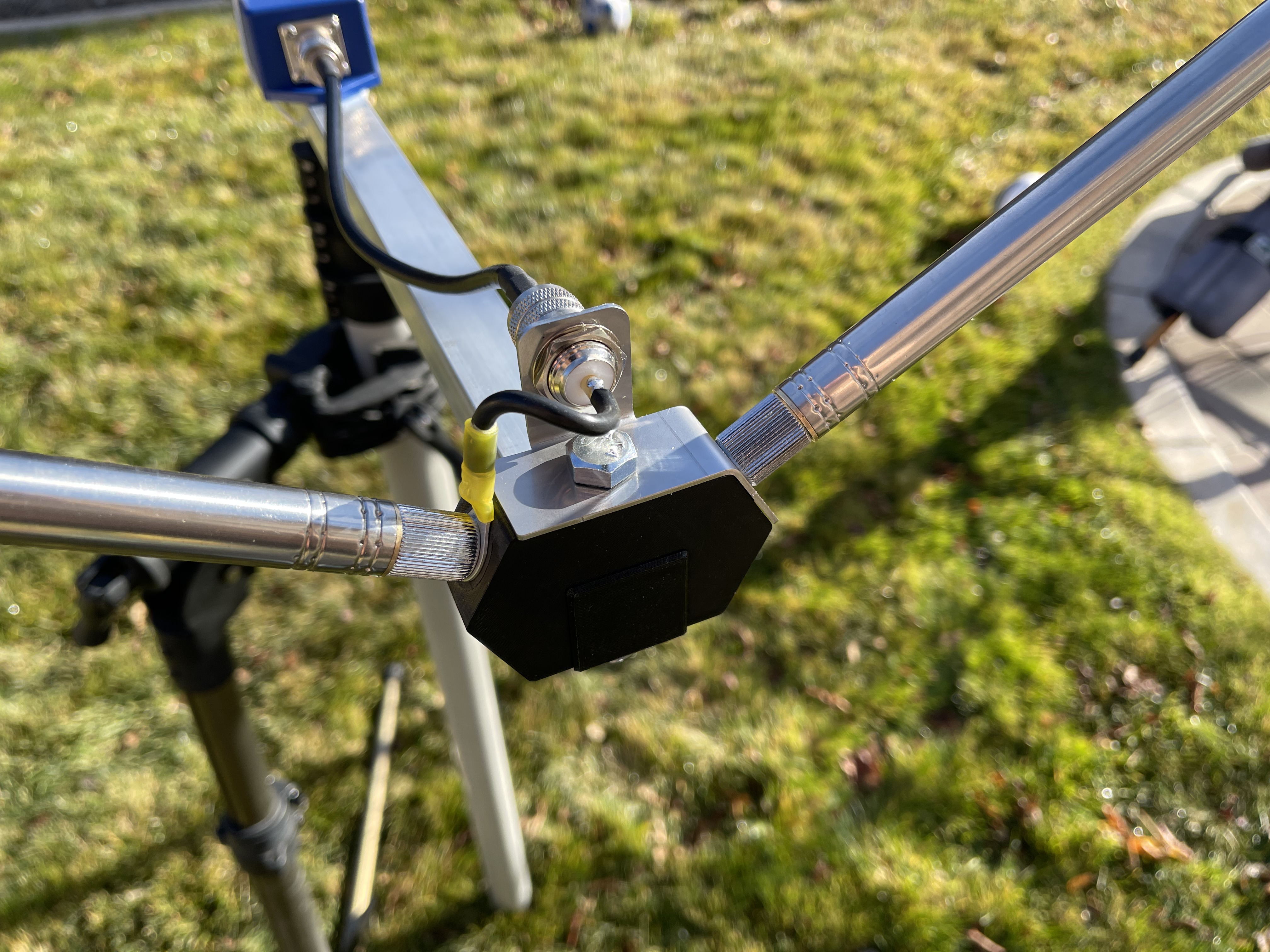

  • Đối với phần tử driven, kết nối dây nối đất của đầu nối SO239 với một cần anten và bu lông của hub. Kết nối dây trung tâm với cần anten còn lại.

  • Tấm đế gắn được thiết kế cho thép không gỉ 304 dày 0.063". Bạn có thể chọn sử dụng vòng đệm thay thế.

  • Nếu bạn muốn cắt bằng laser và uốn cong, hãy tải lên các bộ phận và chọn thép không gỉ 304 dày 0.063" từ https://sendcutsend.com.

Các vật dụng cần mua để hoàn thiện anten

• Kẹp gắn anten chữ U:

  • https://www.amazon.com/dp/B0C2HWXQ18

• Đầu nối SO-239:

  • https://www.amazon.com/dp/B097BMKRWH

• Các anten cần (bạn cần 4 cái)

  • https://www.amazon.com/Telescopic-Stainless-Sections-External-Positive/dp/B0D8Y67Z47

• Bộ chuyển đổi 3/8-24 sang M10 (nếu bạn dùng phiên bản 3/8-24)

  • https://www.amazon.com/dp/B0DPKS4BXF

• Insert ép nhiệt 3/8-24

  • https://www.mcmaster.com/93365A315/

• Insert ép nhiệt M10 (tùy chọn - những cái này cũng vừa với hub)

  • https://www.mcmaster.com/94180A387/

• Ống vuông nhôm 1" x 0.063". Tôi đã làm cái này với chiều dài 4', nhưng 6' hoặc 8' có lẽ còn tốt hơn nữa, đặc biệt là cho các băng tần thấp hơn. Hãy thử nghiệm!

  • https://www.homedepot.com/pep/Everbilt-1-in-x-4-ft-Aluminum-Square-Tube-6616/332733652

• Một loại choke chung (common mode choke). Tôi đã dùng cái này từ LDG Electronics

  • https://www.dxengineering.com/parts/ldg-ru-1-1

  • Bạn có thể dùng bất cứ thứ gì có sẵn, hoặc tự làm một cái 'ugly choke' bằng dây coax quấn.

Vận hành

• Đặt các cần anten driven thành độ dài xấp xỉ 1/4 bước sóng cho mỗi phần tử driven.

• Đặt các cần anten director ngắn hơn 4% so với 1/4 bước sóng cho mỗi phần tử director.

• Điều chỉnh độ dài của cần anten để tinh chỉnh SWR.

• Bạn có thể thử, thay vào đó là cấu hình reflector-driven để có hướng tính khác. Trong trường hợp đó, điều chỉnh theo các phần tử driven như bình thường và thay vào đó làm cho các phần tử reflector dài hơn 4% so với phần tử driven.

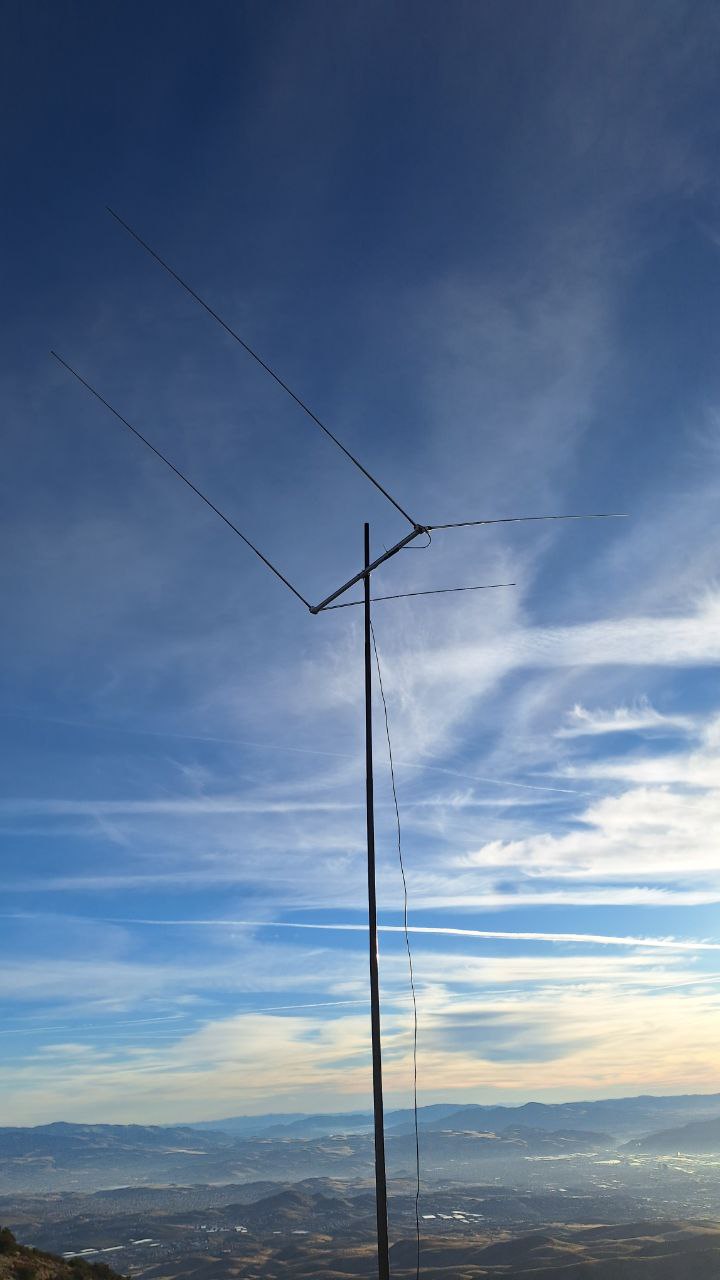

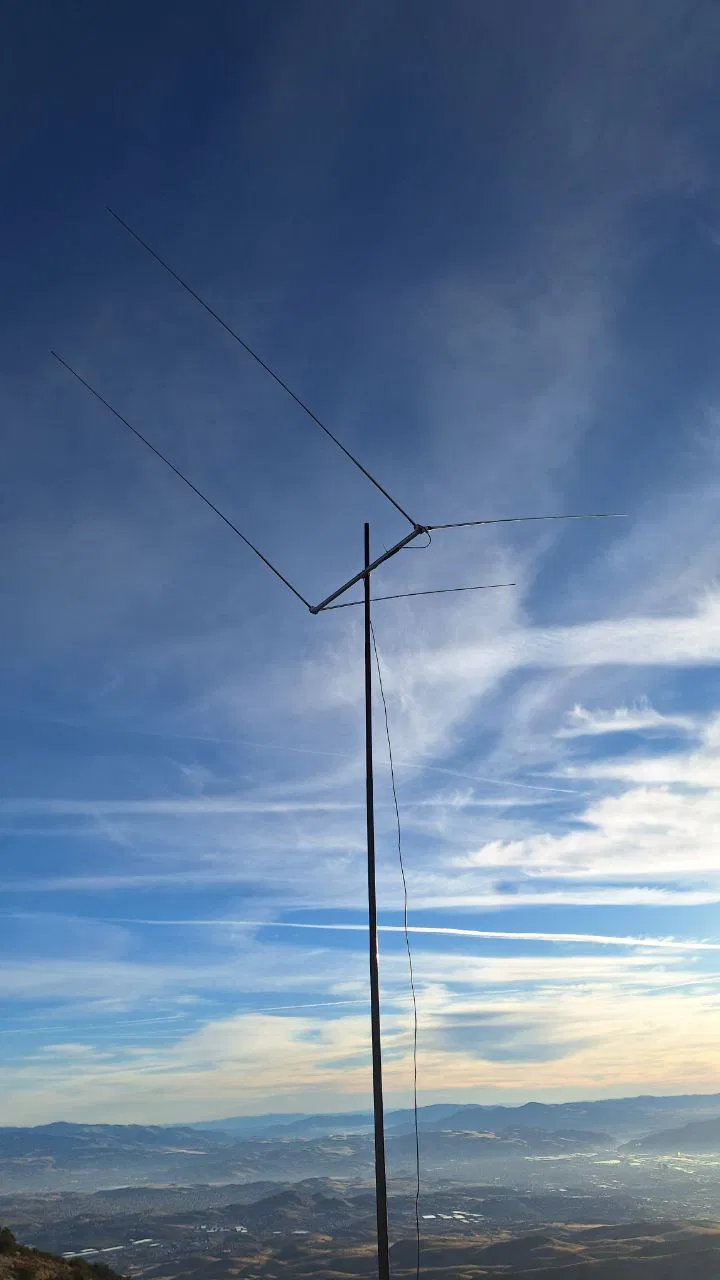

• Tôi đã dùng một cột anten dạng ống lồng 25' để gắn anten. Dùng bất cứ thứ gì có tác dụng. Càng cao càng tốt, tuy nhiên hiệu suất vẫn khá tốt khi ở thấp.

• Thử nghiệm

• Chúc bạn vui vẻ

Kiểm tra thực tế

• W6IWN đã thử nghiệm kỹ lưỡng anten này. Đây là phiên bản cũ hơn với các hub nhôm gia công. Phiên bản này sử dụng hub in 3D - hiệu suất giống hệt nhau. Các hub in 3D chỉ làm cho nó tiết kiệm chi phí hơn cho mọi người:

• https://www.youtube.com/watch?v=qYsVSX9q6Q4

Thoải mái chỉnh sửa, làm lại, v.v.
