Máy uốn vòng đồng thau cho kính ngắm kính thiên văn

Máy uốn dùng để chế tạo vòng đồng thau cho kính ngắm kính thiên văn.

Tôi đã giới thiệu một cải tiến trong một số bộ chuyển đổi của mình từ kính ngắm 1.25 lên ren T2, có sẵn tại đây trên PRINTABLES.

(xem: )

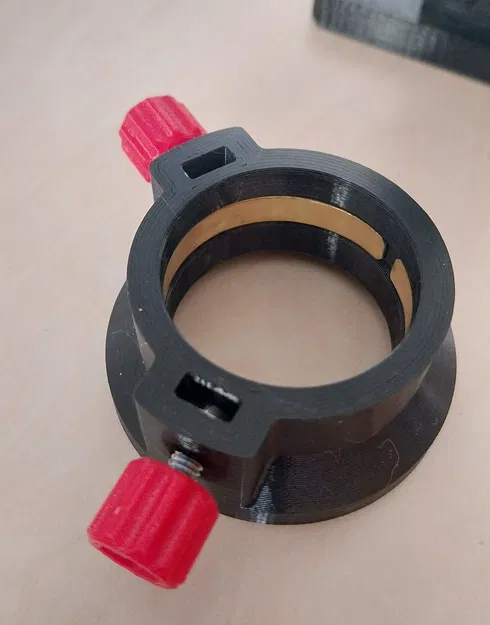

Giờ đây, chúng tích hợp một rãnh bên trong để đặt một vòng kẹp bằng đồng thau, nhằm tránh làm hỏng các phụ kiện được gắn vào và cải thiện khả năng kẹp.

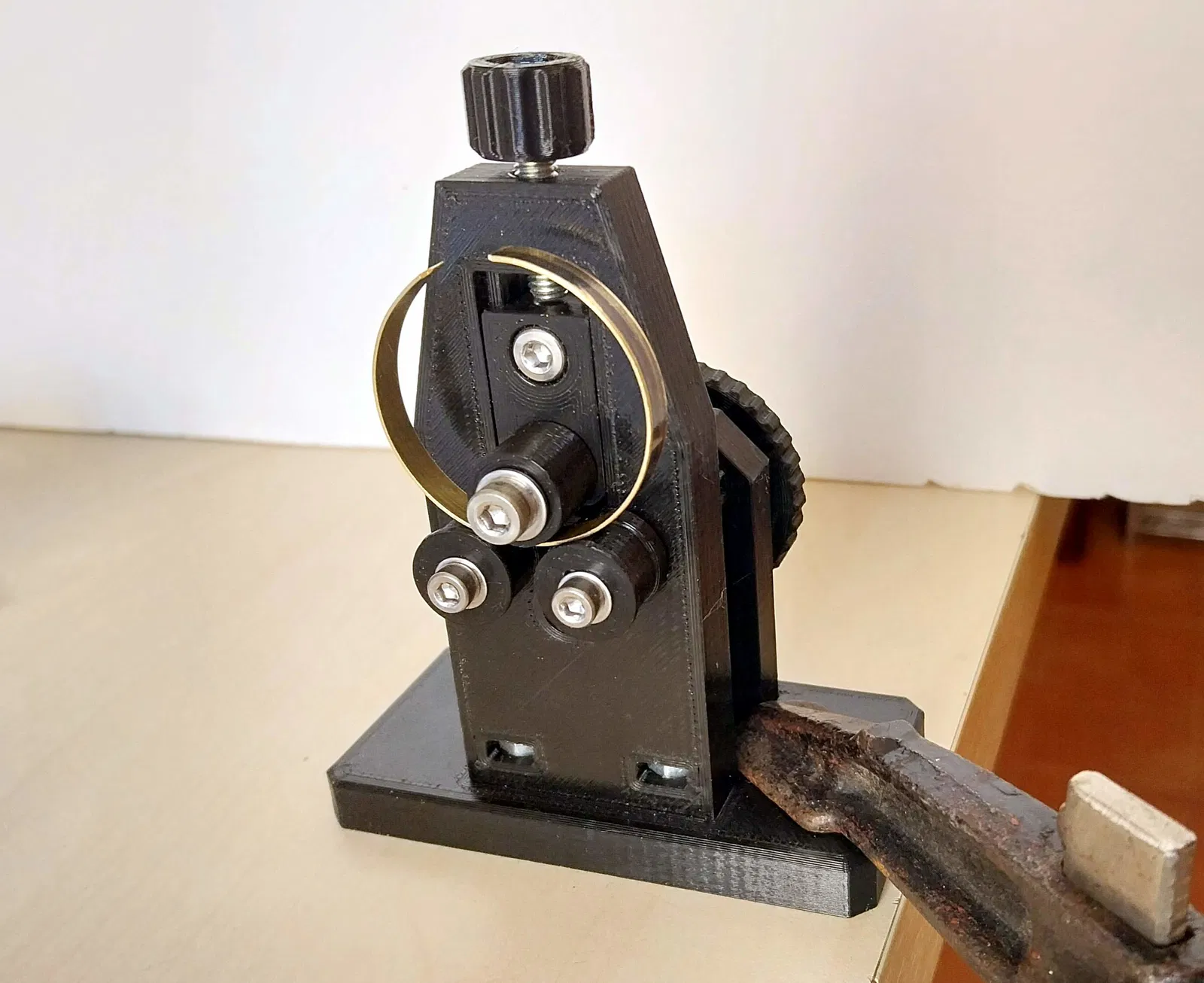

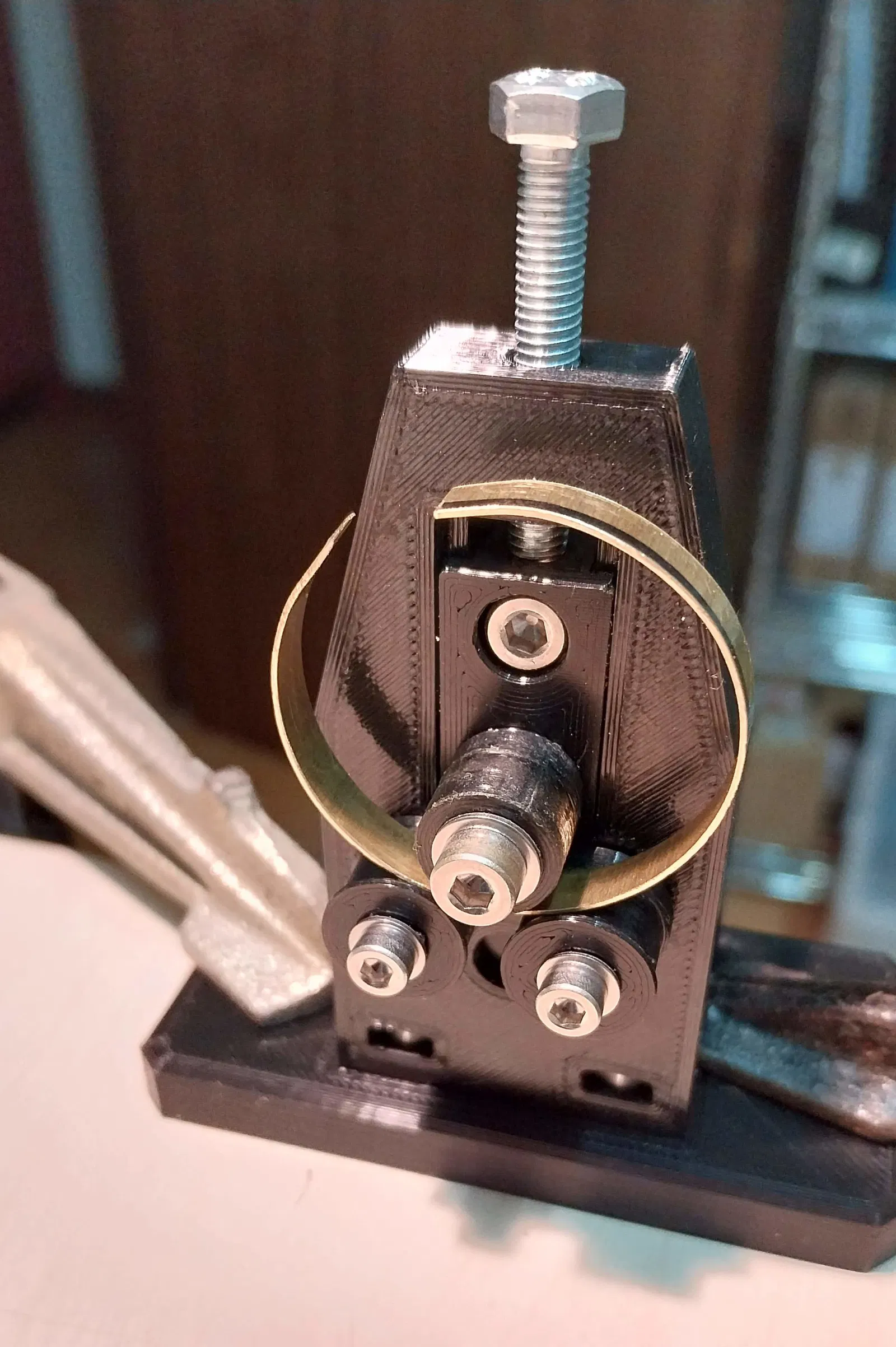

Để làm những chiếc vòng này, tôi đã thiết kế chiếc máy uốn nhỏ này. Nó hoạt động rất tốt với các tấm đồng thau bán cứng có độ dày 0,5 mm và chiều rộng 5 mm.

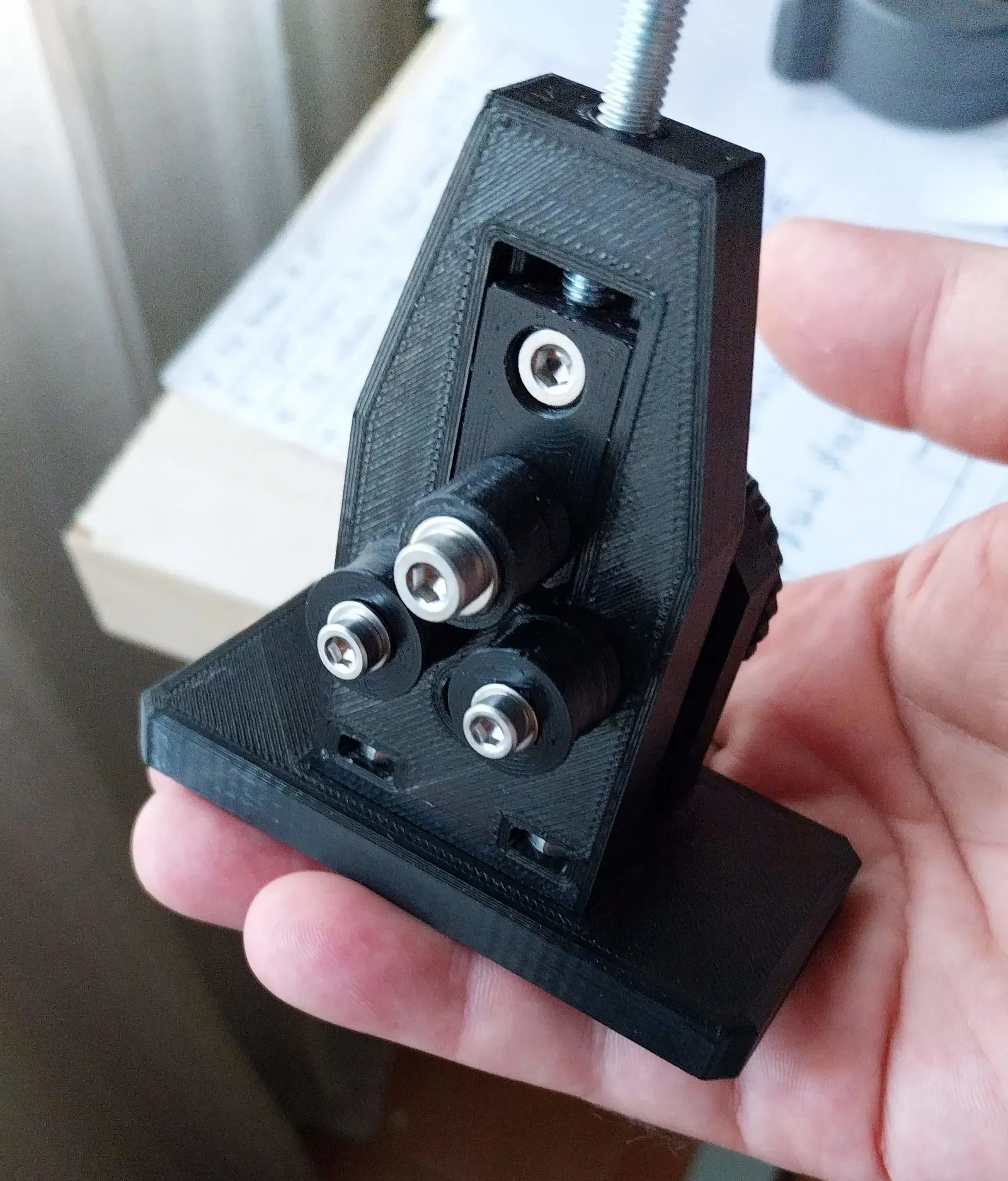

Để máy hoạt động tốt, cần phải xử lý hậu kỳ các bộ phận in, loại bỏ các khuyết tật và không đồng đều trên bề mặt. Các trục phải được điều chỉnh để chúng quay trơn tru mà không bị rơ lắc. Giấy nhám và các dụng cụ khác là cần thiết.

Một số vít được luồn trực tiếp vào các lỗ trên các bộ phận. Bạn có thể cần sử dụng mũi taro để bắt đầu ren.

Sau khi điều chỉnh, tôi bôi nhẹ một ít mỡ giống như tôi dùng cho máy in 3D.

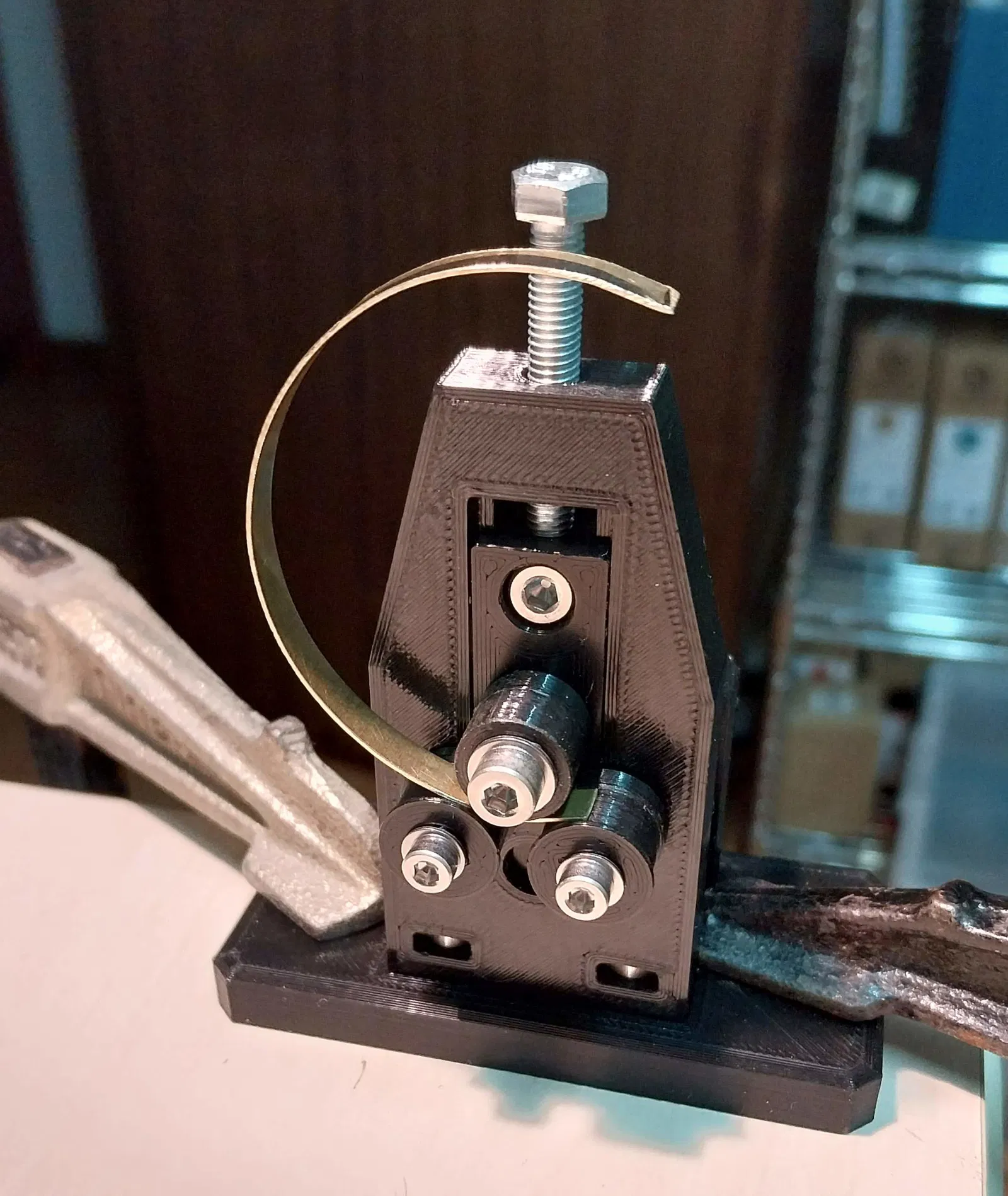

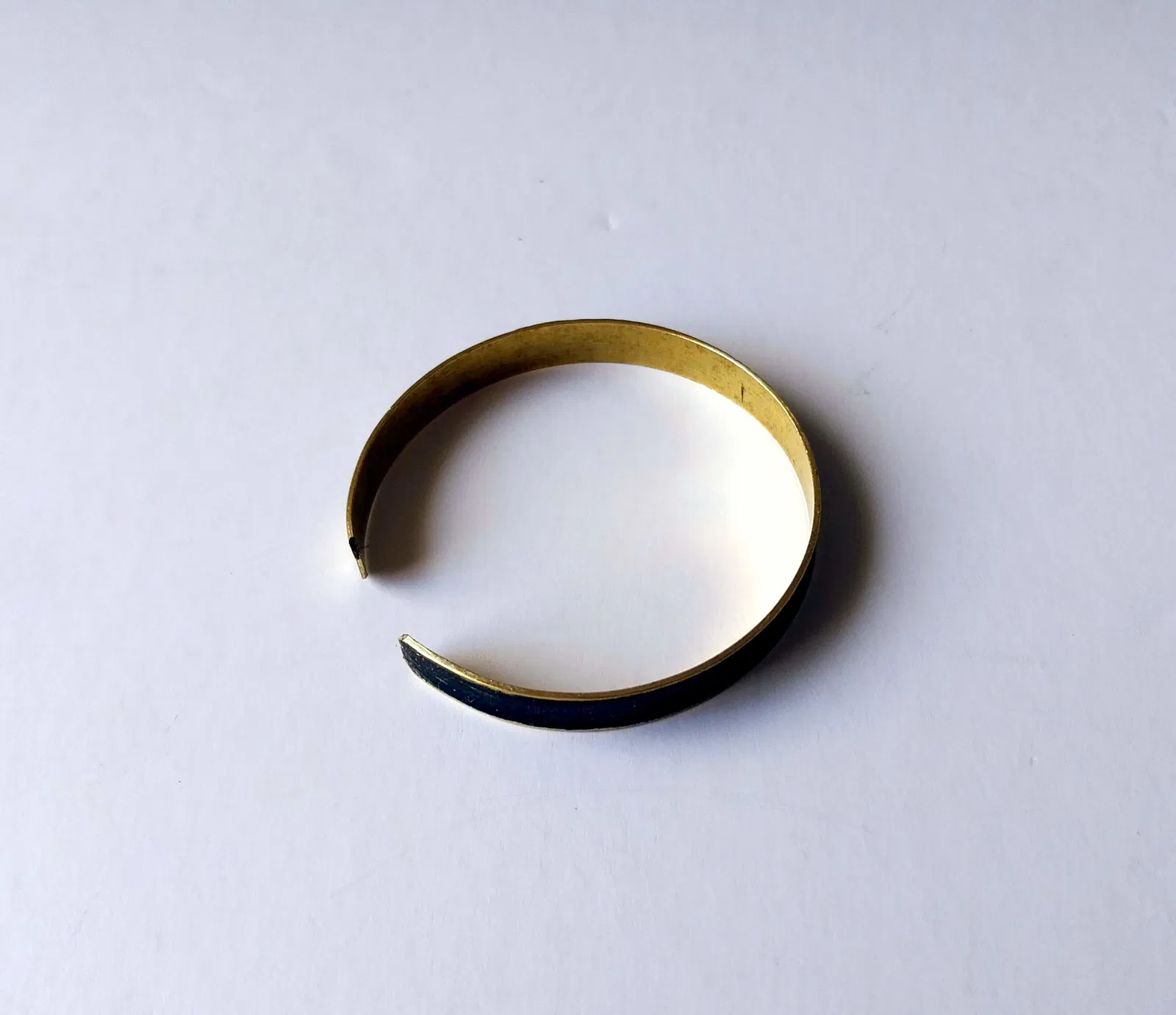

Để chế tạo những chiếc vòng này, tôi sử dụng tấm đồng thau có kích thước 104 x 5 mm, với độ dày 0,5 mm.. Sau khi uốn đến đường kính lớn hơn một chút so với 31,75 mm (1,25”) để tạo độ đàn hồi, tôi cắt bỏ khoảng 3 mm ở mỗi đầu để vòng tạo ra có hình dạng tròn hoàn hảo.

Có lẽ bạn có thể sử dụng máy này cho các mục đích khác, bao gồm cả việc tự làm con lăn để uốn các ống nhỏ chẳng hạn. Tôi đã bao gồm một tệp STEP của mô hình cho mục đích này.

Tôi hy vọng nó hữu ích cho bạn.

Chất liệu và cài đặt in

Prusament PETG là một vật liệu tốt cho mô hình này.

Trong các tệp cấu hình, bạn sẽ tìm thấy các cài đặt in mà tôi đã sử dụng cho các bộ phận này, không có gì đặc biệt.

Vật liệu bổ sung

x3 ISO_4762_Screw_M3x8

x2 ISO_4762_Screw_M3x16

x3 ISO_4762_Screw_M4x16

x1 ISO4762 Screw _M4x30

x1 ISO4017 Screw _M5x20

x2 ISO_4032_Nut_M3

x2 ISO4032 Nut _M4

x1 ISO4032 Nut _M5

x2 ISO10511 Self-locking Nut _M4

x3 ISO_7093_Washer_3x9

x3 ISO_7089_Washer_4x9

Các bộ phận và lắp ráp

Bước 1

Bước 2

Bước 3

Bước 4
