Phụ kiện hộp sấy filament
Một hộp sấy filament được thiết kế cầu kỳ nhưng trông rất ngầu, với các con lăn, chỗ cắm đo độ ẩm và đựng gói hút ẩm. Phù hợp với hộp ngũ cốc 4L và nhiều loại cuộn dây PLA. Có kèm danh sách vật tư và hướng dẫn lắp ráp chi tiết.
Mô tả
Hộp Sấy Filament Tối Thượng
Giới thiệu
Ờ... tui thấy mấy cái hộp sấy filament trên mạng. Dĩ nhiên là tui cũng thèm thiết kế một cái cho riêng mình...

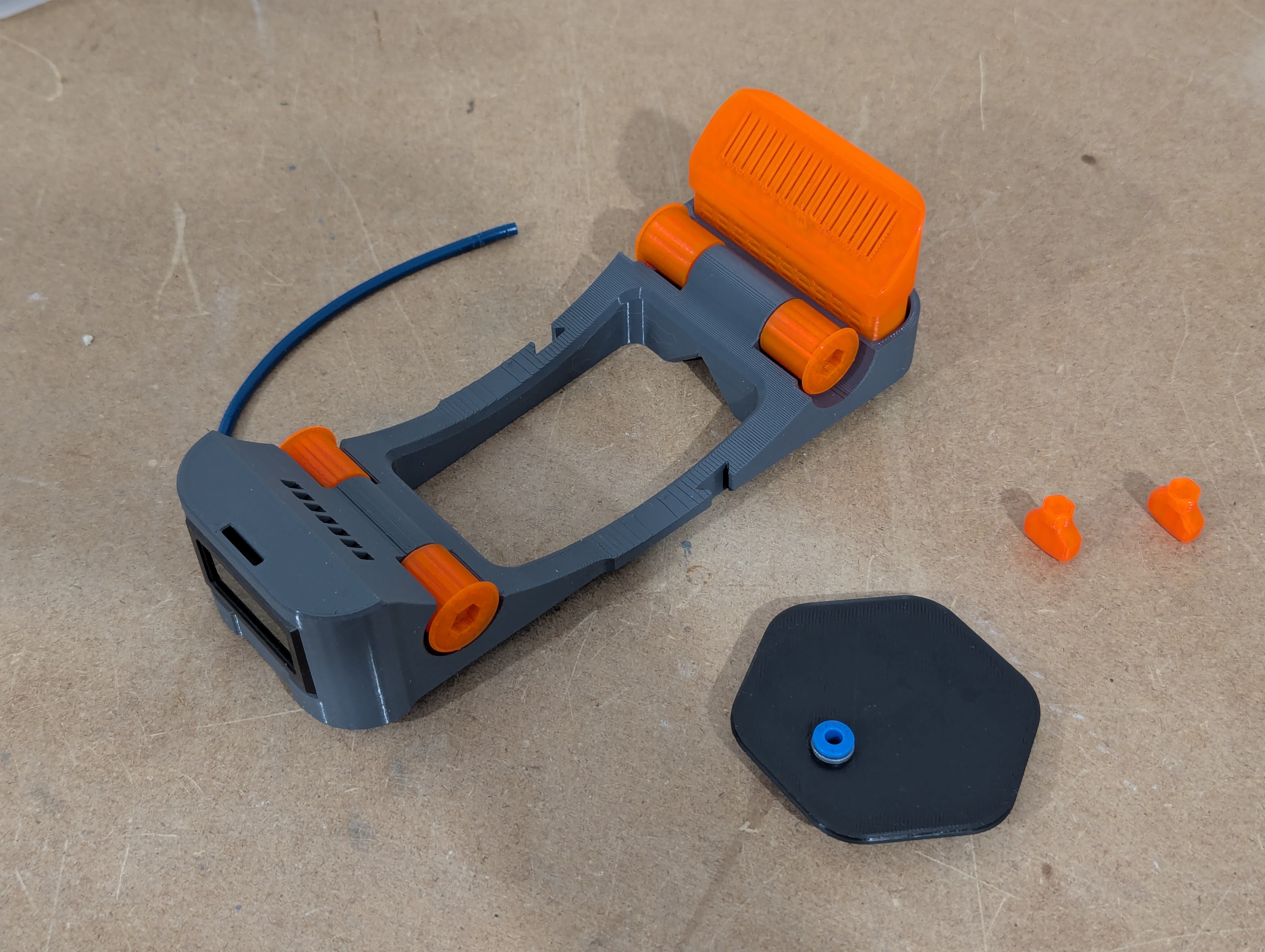

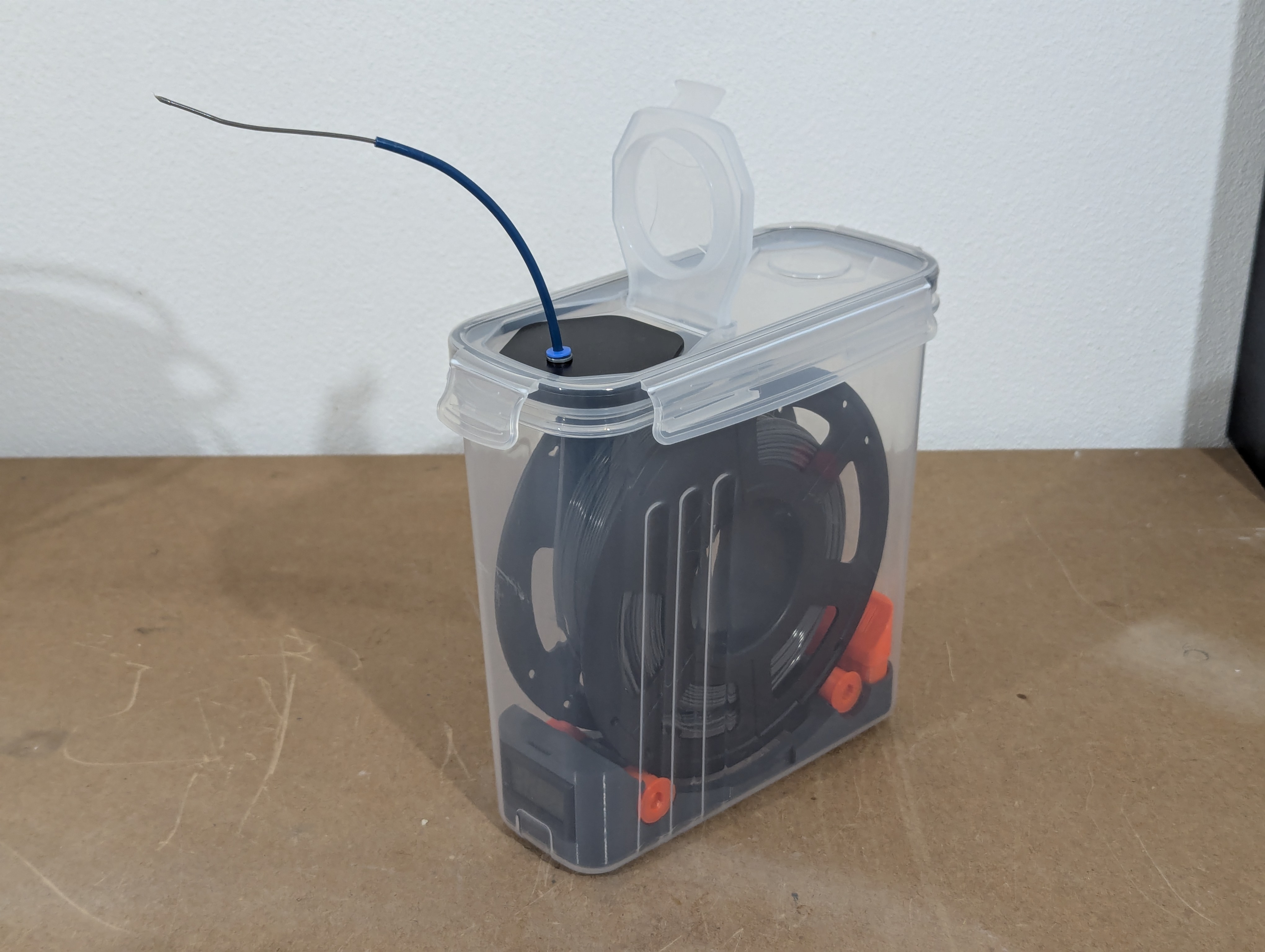

Và đây rồi! Cho phép tui giới thiệu một cái giá đỡ cuộn filament vừa được độ quá tay mà nhìn cũng ngầu!
-
In có nhanh không? Không!
-
Có vòng bi không? Chắc chắn là có!
-
Có cần cưa sắt không? Dĩ nhiên là có!
-
Có nhét được cái đo độ ẩm không? Tui lo hết!
-
Còn gói hút ẩm thì sao? Bỏ vô cái hộp đựng đi kèm nha!
Động lực
Tôi thiết kế cái đế 4 con lăn này với chiều rộng cuộn tối đa cho cái hộp ngũ cốc 4L. Bốn con lăn có gờ nhỏ nhưng đủ dùng, nên cuộn nào nhỏ hơn 68mm đều vừa hết.
Mọi bộ phận đều được thiết kế để vừa vào mấy cái hộp ngũ cốc "Skroam" 4 lít có 3 lỗ xỏ ngón tay, mấy cái này bạn có thể tìm thấy ở tiệm lớn A.

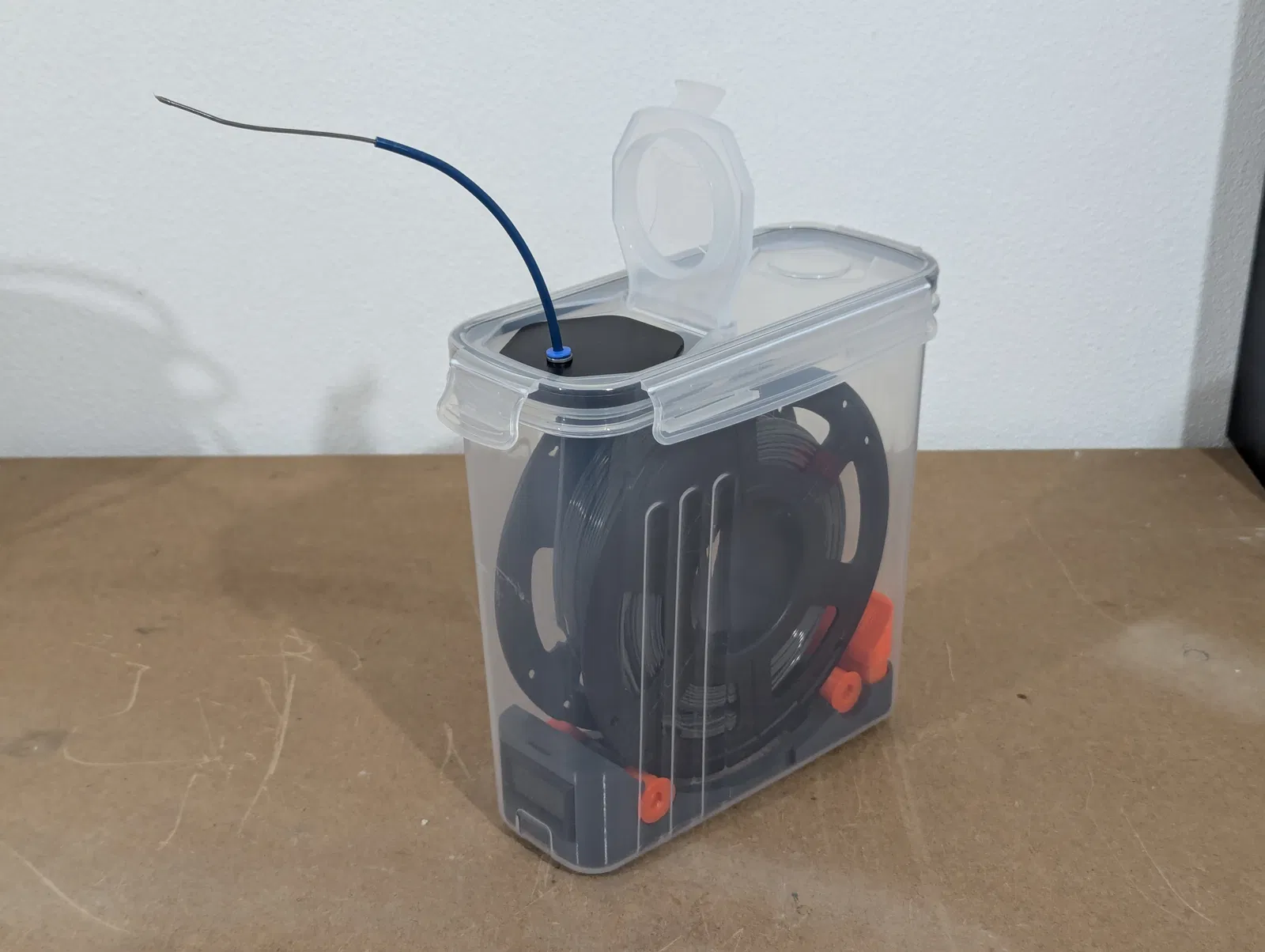

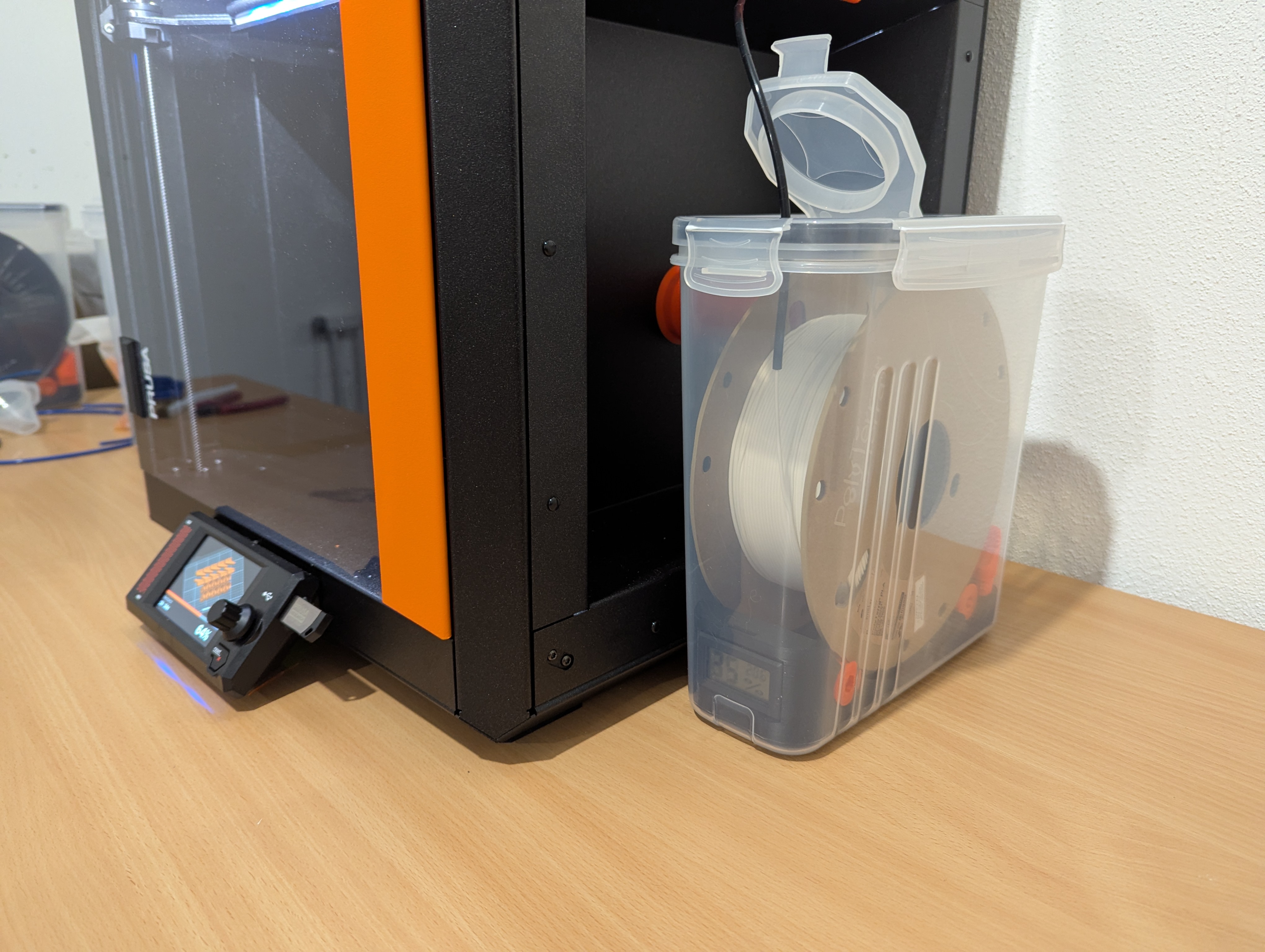

Với cái Prusa Core One của tui thì cái lỗ ở trên là hoàn hảo. Kiểu này tui có thể để hộp bên cạnh máy in. Nếu tui muốn cất cuộn dây lâu dài, tui sẽ đổi cái nắp in ra với cái nắp zin, và hộp sẽ kín khí 100%.
Danh sách vật tư (BOM)

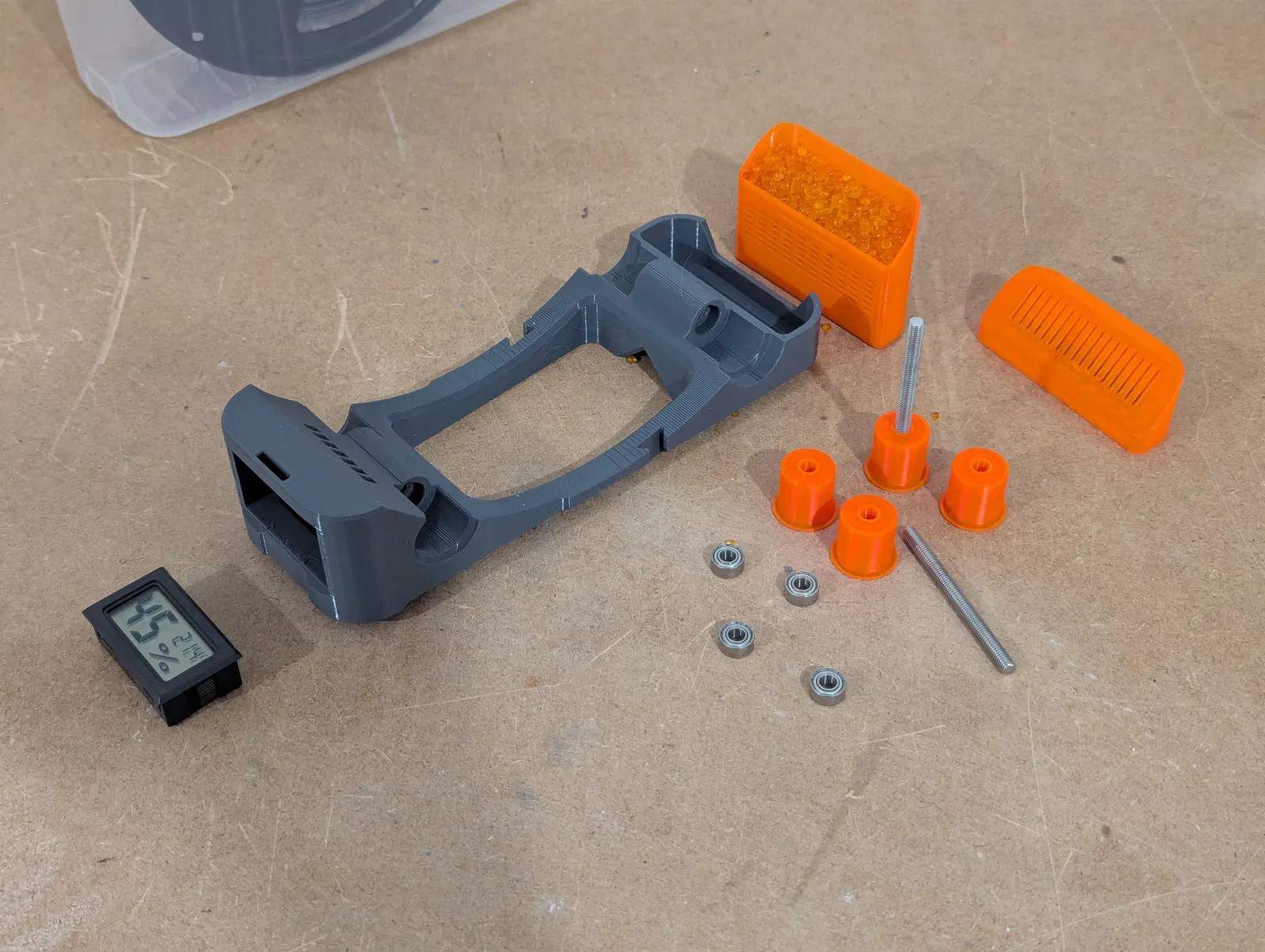

Để ráp một cái hộp bạn cần:
Bộ phận in 3D
-
1x Đế (
Filabox-BasePlate.stl) -
1x Nắp (
Filabox-Cover.stl) -
1x Hộp hút ẩm (
Filabox-Silicabox.stl) -
1x Nắp hộp hút ẩm (
Filabox-SilicaboxCover.stl) -
4x Con lăn (
Filabox-Roller.stl)
Bộ phận cần mua thêm
-
1x Hộp ngũ cốc 4l, khỏi nói nha
-
1x Ống PTFE 4mm với độ dài bạn cần
-
4x Vòng bi 685ZZ (5x11x5mm)
-
2x Thanh ren M5 dài tối đa 62mm (61.0mm đến 61.8mm là vừa nhất)
-
1x Đồng hồ đo độ ẩm kỹ thuật số hình chữ nhật
-
1x Đầu nối khí nén Bondtec dạng đẩy (PTFE ECAS04)
Bộ phận tùy chọn
-
2x Dụng cụ con lăn (
Filabox-RollerTool.stl), nó giống cái lục giác nhỏ để gắn con lăn dễ dàng -
1x Nắp (
Filabox-Cap.stl) để bịt ống PTFE -

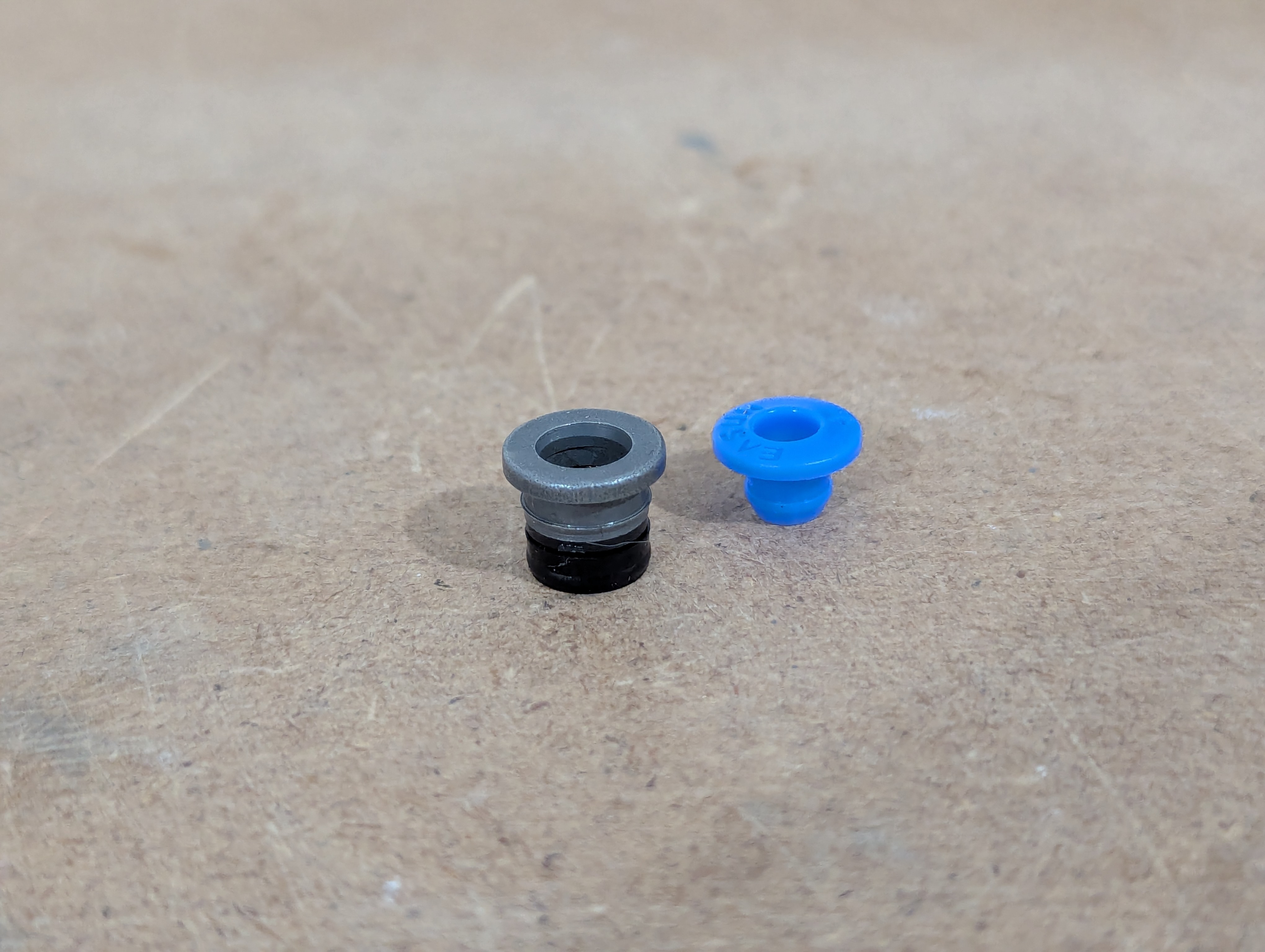

1x Đầu nối khí nén PC4-M6 cho cái nắp
Cách in
Tôi in các bộ phận bằng PLA:
-
Đế: 2 lớp, ruột rỗng, 15%, có hỗ trợ cho phần cầu nối đồng hồ đo độ ẩm, 0.25mm lớp cao
-
Con lăn: 3 lớp, ruột 30%, thay đổi vị trí mối nối, 0.2mm lớp cao
-
Các bộ phận khác: 2 lớp, ruột tùy ý, 0.2mm lớp cao
Tuy nhiên, nếu bạn muốn thay đổi gì đó cho phù hợp, cứ làm nha.
Để tiện cho bạn: Tui đã thêm file 3mf với tất cả bộ phận cho một hộp và cài đặt tương ứng!
Lắp ráp
-
In tất cả các bộ phận
-
Cắt 2 đoạn thanh ren M5 dài 61-62mm (tối đa)
-

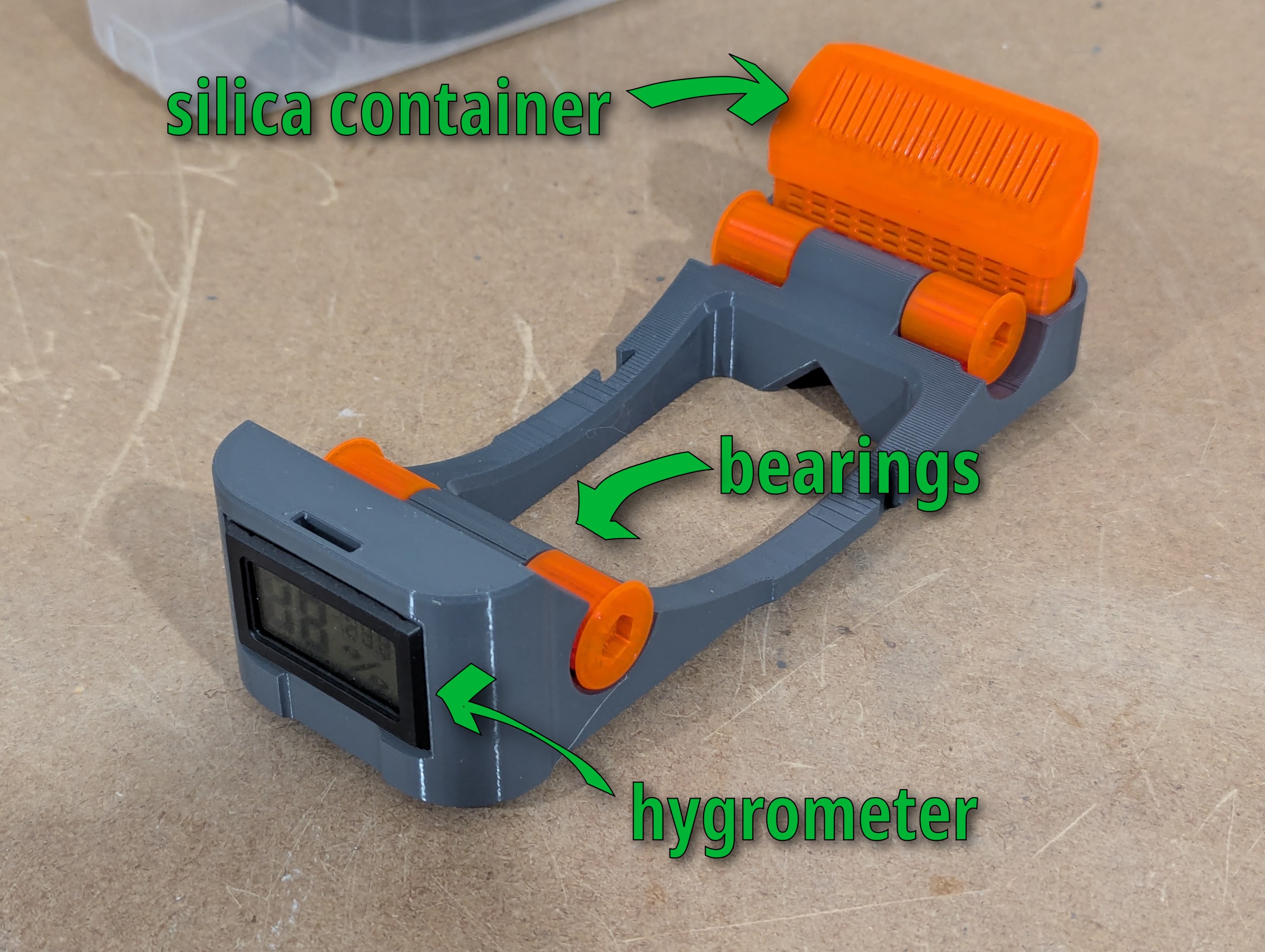

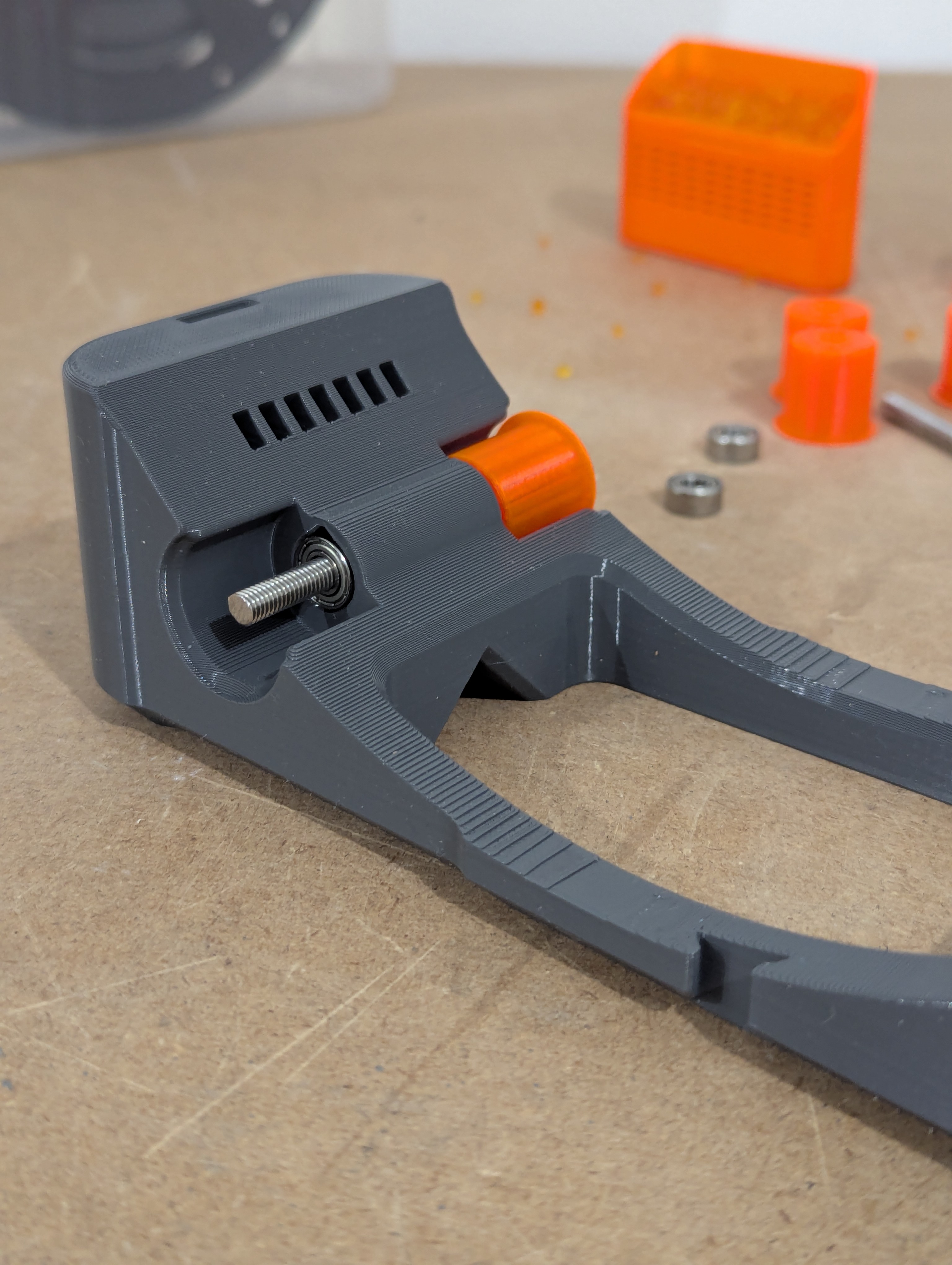

Lắp tất cả 4 vòng bi như hình
-
Vặn thanh ren vào từng con lăn (chỉ cần vặn nhẹ để ren ăn vào nhựa)
-
Lắp con lăn với thanh ren đã gắn vào vòng bi (nhẹ nhàng thôi)
-
Vặn con lăn thứ hai cho mỗi trục
thật cẩn thận cho đến khi không còn khe hở
-

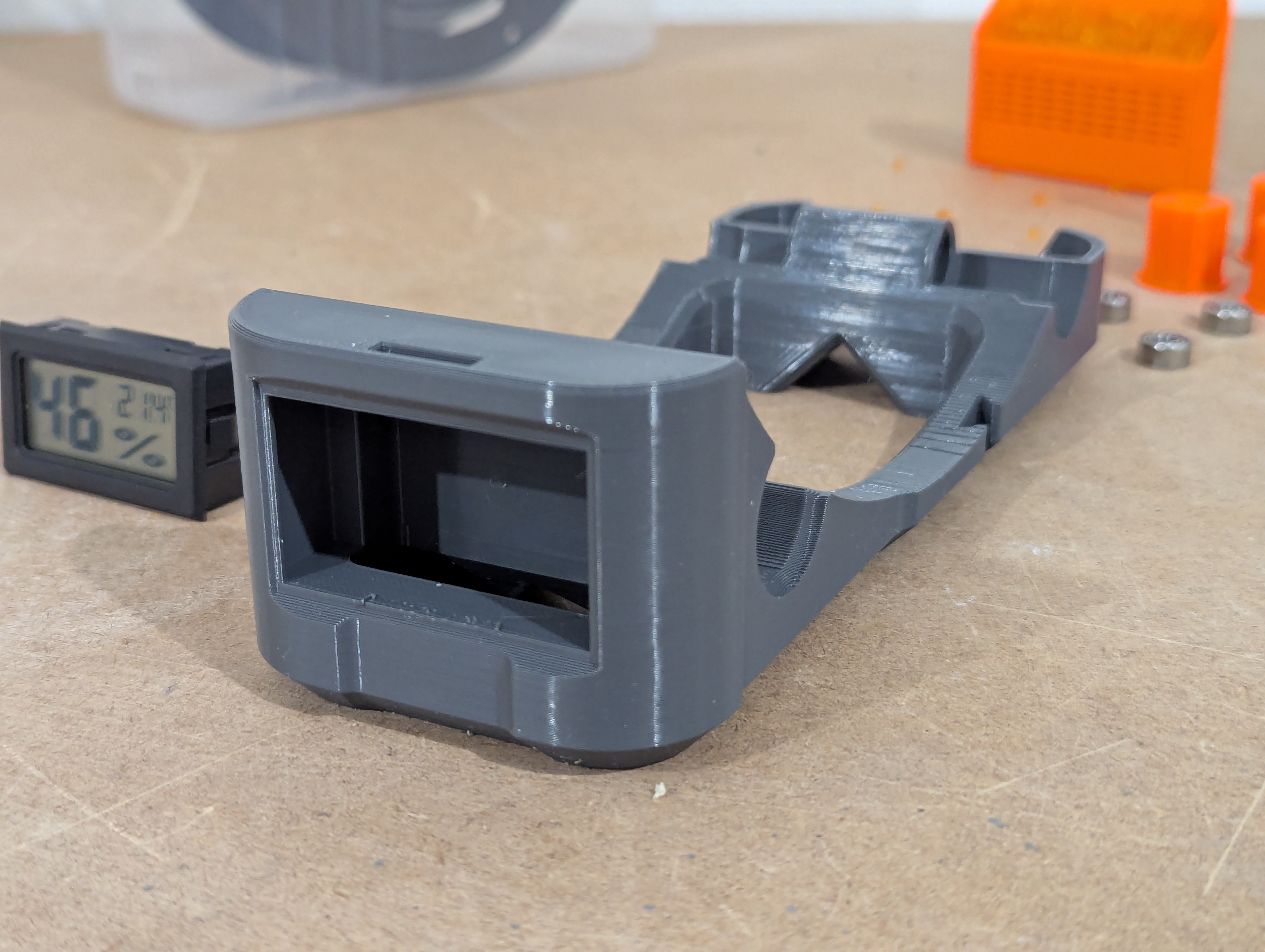

Lắp đồng hồ đo độ ẩm
-
Cuối cùng, đổ đầy gói hút ẩm và ráp mọi thứ lại
Con lăn nên quay trơn tru! Đừng siết chặt, vòng bi rất nhỏ và không nên có bất kỳ lực cản nào!
Phụ lục
Bạn có thể hỏi... Mấy cái rãnh V đó để làm gì? Sao trên đỉnh có cái khuyết? Ừm... Bạn có thể sẽ làm tui ngạc nhiên với mấy cái phụ kiện cho cuộn nhỏ hơn hoặc nhãn dán filament dạng kẹp nhé :)
