Khối Xếp Hình Lập Phương (Cube Puzzle)

Một bản phác thảo của một khối xếp hình gỗ cũ mà tôi từng có hồi nhỏ, được vẽ lại từ trí nhớ.

Khối lập phương có cạnh 40mm, với độ hở 0.1mm cho phép, giúp các bộ phận khớp với nhau một cách gọn gàng mà không bị bung ra.

In với chiều cao lớp 0.2mm, theo cấu hình tốc độ, trên máy Prusa Mini, không cần hỗ trợ. Có một khoảng cầu nối 10mm, mà máy in của tôi xử lý tốt.

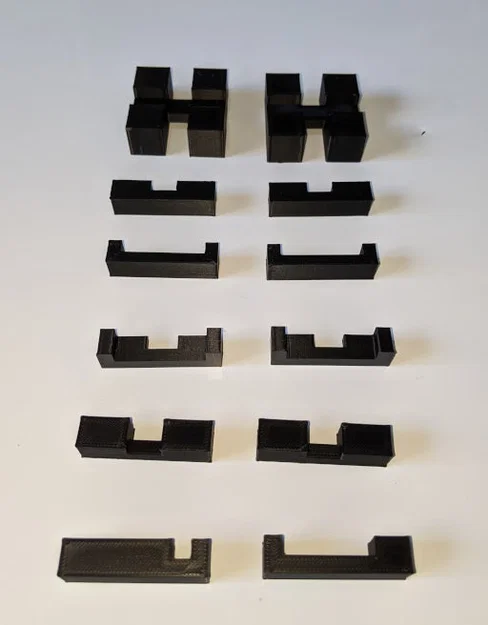

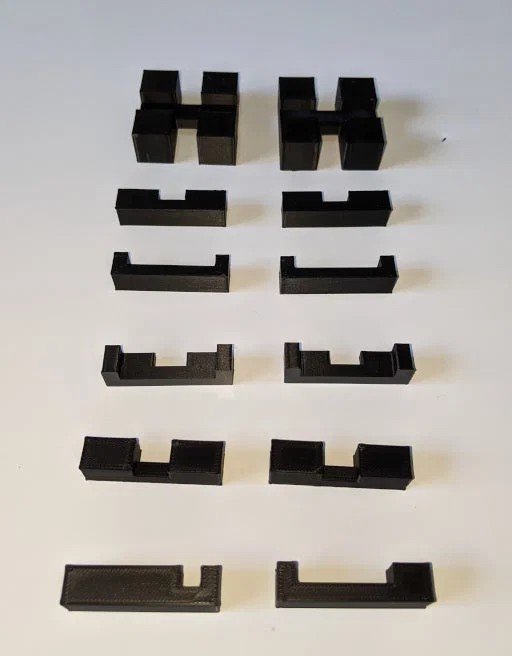

Tôi đã in các bộ phận 1 đến 5 (với các bản sao, tổng cộng 8 bộ phận) trong một lần in, và 2 bộ phận còn lại (6 & 7), với các bản sao, tổng cộng 4 bộ phận, trong lần in thứ hai.

Hai tệp gcode đi kèm in tất cả các bộ phận cần thiết, có bản sao, như các bản in nhiều bộ phận.

Thiết kế trong OnShape: https://cad.onshape.com/documents/fd6eccc44141206dea4d9be2/w/8f600599e5ffe6482cb7196f/e/effed691282c82e944692806

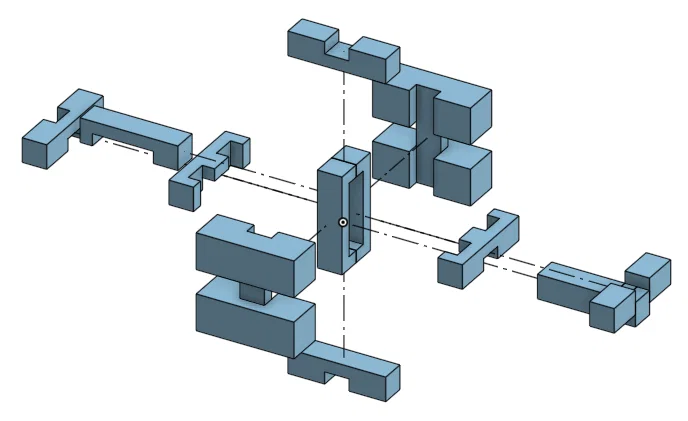

Đã thêm một bản xem trước dạng bung trong OnShape và một ảnh chụp màn hình ở đây để giúp những ai gặp khó khăn trong việc lắp ráp.
