Bộ Nối Cho Dipole Liên Kết / Inverted Vee

Đây là một bộ nối cho dipole dạng liên kết, có thể sử dụng với bất kỳ loại dây nào có đường kính 1.8mm. Điều này bao gồm cả cuộn dây DX Wire mà tôi đang có, cũng như dây silicone loại 20 gauge mà BNTechGo bán trên Amazon. Tôi cũng dùng phích cắm chuối 2mm để kết nối các bộ nối, nhưng bạn hoàn toàn có thể sử dụng mà không cần phần cứng đặc biệt nào: đó thậm chí còn là cách để bạn tinh chỉnh anten!

Bạn sẽ cần một trung tâm dipole cho việc này. Tôi có một thiết kế cho nó sẽ được đăng sớm, nhưng nó là một choke coax ngắn dẫn đến hai phích cắm chuối. Lần đầu tiên tôi làm nó chỉ từ một cái hộp nước ngọt cũ, và đã thực hiện liên lạc bằng cái đó.

Dipole dạng liên kết rất tuyệt: tôi đã chế tạo một anten 5 băng tần, có tỷ lệ sóng đứng 1.1 hoặc tốt hơn ở các tần số tôi nhắm tới, và tôi có thể đổi băng tần trong vòng chưa đầy một phút nhờ sử dụng cần câu cá dạng rút để làm cột anten. (Chi tiết về việc đó sẽ có trong thiết kế trung tâm dipole và choke của tôi.)

Mục tiêu

Trong quá khứ, tôi đã sử dụng dây DX-wire trong một vòng delta mà không có các góc bo tròn. Sau một thời gian tương đối ngắn, lớp cách điện đã bị tróc ra khỏi dây dẫn thực tế, điều này không tốt cho tuổi thọ của anten. Cách khắc phục cho vấn đề này là một điểm buộc góc, điều này có liên quan chặt chẽ đến thiết kế này: . Nó đã hoạt động rất tốt, nên khi tôi muốn chế tạo một dipole dạng liên kết, ý tưởng này đã nảy ra trong đầu tôi.

Mục tiêu của các thiết kế này là giảm thiểu lực căng lên dây tại các góc (hoặc các điểm nối). Thay vì quấn dây quanh một góc gấp khúc, dây sẽ đi qua một kênh tròn, mịn, có kích thước phù hợp với dây. Điều này chuyển lực căng của dây vào bộ nối trên một diện tích lớn, và sẽ giảm thiểu sự dịch chuyển hoặc mài mòn của lớp cách điện.

Lưu ý rằng tất cả các bề mặt trên bộ nối (ngoại trừ các đầu phẳng) đều được bo tròn: nó sẽ an toàn cho lớp cách điện của dây cho dù bạn buộc dây như thế nào, nhưng lớp cách điện lâu dài vẫn có thể bị dịch chuyển ở các góc sắc.

Vật liệu

Tôi đã in các bộ nối bằng PLA và PETG. PETG là vật liệu tốt hơn nếu bạn có thể in được, nhưng PLA hoạt động rất tốt. Tôi cũng đã in một bộ bằng ASA, nhưng nó lại giòn một cách đáng ngạc nhiên và không được khuyến khích. Tuy nhiên, nó có thể là một lựa chọn tốt cho các cụm vòng đệm.

Tôi chỉ mới in các vòng đệm bằng PLA, nhưng chúng có lẽ hoạt động tốt với bất kỳ vật liệu nào có thể bắc cầu qua vài milimet.

Quy trình

In một cặp bộ nối cho mỗi băng tần bạn muốn sử dụng. Bạn sẽ cần một bộ nối giữa mỗi cặp, và thêm một bộ nối nữa ở cuối để buộc dây.

Sử dụng một công cụ tính toán trực tuyến để xác định độ dài dây của bạn (tôi đã sử dụng công cụ tính toán của SOTABeam). Cắt dây theo độ dài phù hợp, cộng thêm khoảng một foot/30cm, để có đủ không gian để tinh chỉnh. Tuốt vỏ dây một cách tương đối hào phóng, và xoắn các sợi lại để chúng gọn gàng.

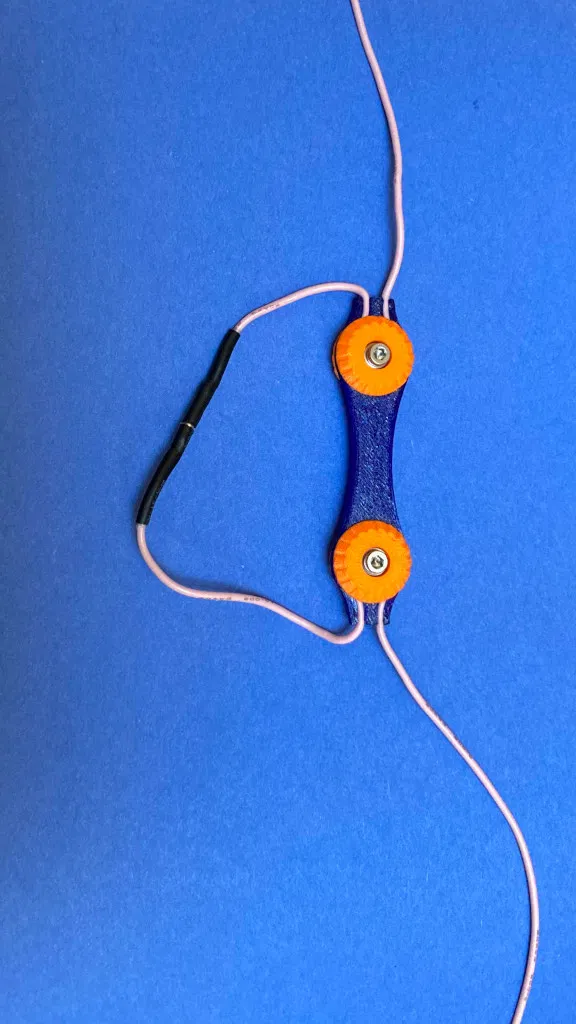

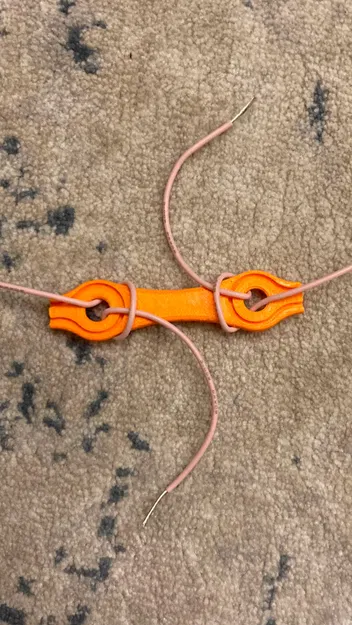

Kết nối dây của bạn như hình dưới đây: luồn qua các lỗ, với các đầu dây lỏng lẻo dễ dàng tách rời, nhưng vẫn sẽ kết nối với nhau. Hãy chắc chắn rằng bạn không đổi lẫn các dây. Làm như vậy có thể khiến bạn mất thêm một giờ để cắt tỉa, với các cộng hưởng kỳ lạ. Ít nhất thì bạn của tôi đã nói vậy, tôi thì sẽ không bao giờ mắc một lỗi ngớ ngẩn như thế.

Mang dipole dạng liên kết của bạn ra cánh đồng/sân để tinh chỉnh. Bắt đầu với chiều dài ngắn nhất, cắt tỉa nó như bạn làm với bất kỳ anten nào khác. Sau khi bạn tinh chỉnh xong phần ngắn nhất, hãy xoắn các đầu của nó vào phân đoạn tiếp theo, và tinh chỉnh phân đoạn đó. Lặp lại quy trình.

Hãy nhớ rằng bạn thực sự đang tạo ra N anten với dự án này, vì vậy hãy mang theo một ít nước và đồ ăn nhẹ. Nếu bạn chưa từng làm dipole trước đây, tôi khuyên bạn nên làm một dipole loa đơn băng trước khi bắt đầu dự án này.

Khi bạn đã hài lòng với việc tinh chỉnh, hãy quay trở lại trạm phát sóng và gắn các cặp phích cắm và ổ cắm chuối vào các đầu nối ở mỗi điểm nối. Tôi đã làm của tôi với phích cắm ở đầu ngắn và ổ cắm ở đầu dài, để tôi có thể mở rộng anten với các bộ nối mới trong tương lai nếu muốn.

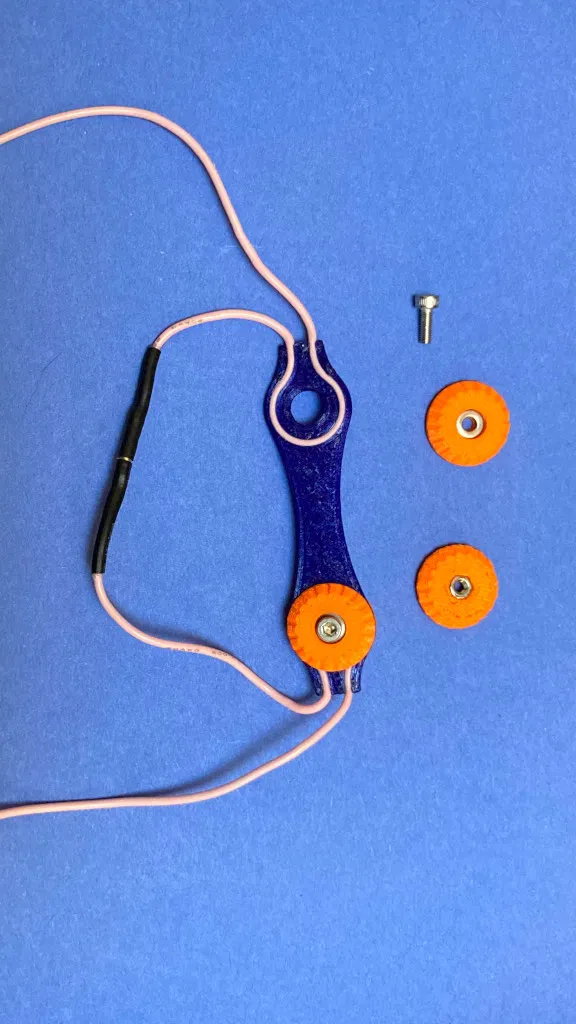

In đủ các cụm vòng đệm để có một vài cái dự phòng trong túi đồ dã ngoại của bạn, phòng trường hợp bạn cần đến chúng. Mặt đai ốc được thiết kế để sử dụng Renfert Heat Inserts: Tôi đã đặt đai ốc vào một con vít M3 dài 40mm với đầu nhọn nhô ra, hơ nóng nó bằng bật lửa trong vài giây, sau đó ấn nó vào vị trí. Đầu vít nhô ra là quan trọng, vì nó đảm bảo rằng không có nhựa nóng chảy nào làm kẹt lỗ xuyên suốt.

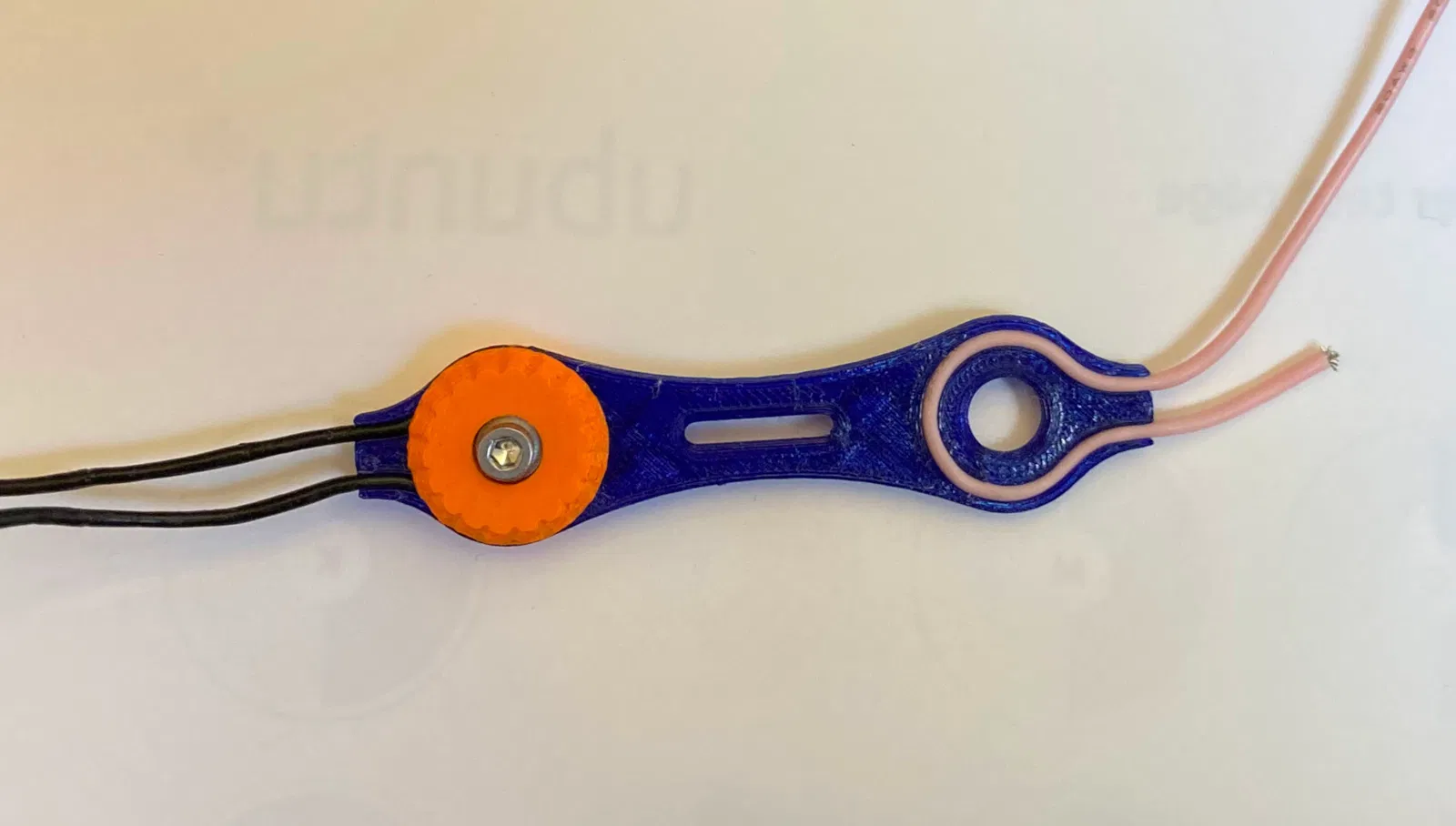

Sau khi chuẩn bị xong tất cả, bạn đã sẵn sàng để luồn dây vào bộ nối. Hãy tập luyện với một đoạn dây thừa để làm quen, vì có thể làm hỏng lớp cách điện của các đoạn dây đã được tinh chỉnh của bạn! Trong phiên bản hiện tại, bạn cần bắt đầu luồn dây từ đầu phẳng, và từ từ kéo đuôi dây vào khe. Tôi thấy rằng việc giữ dây trong khe bằng đầu ngón tay cái, trong khi giữ đầu dây giữa ngón cái và ngón trỏ và luồn dây bằng chuyển động xoắn là hiệu quả nhất.

Khi dây đã vào đúng vị trí, hãy lắp ngay cụm vòng đệm/đai ốc cho nó. Các mặt rộng, có gờ được thiết kế để khớp với chuyển động kẹp. Một khi bạn đã bắt đầu vặn đai ốc, nó sẽ đi rất nhanh. Lưu ý rằng dây của bạn nhô ra một chút so với khe, và vòng đệm ở phía đó thực sự nén nó một chút: đừng xoay phía đó. Trong quá trình siết chặt, mặt vít có thể xoay một chút khi bạn vặn đai ốc. Điều này không sao: miễn là đai ốc xoay nhanh hơn vít, bạn đang tiến gần đến việc làm cho nó chặt. Về cuối, có đủ lực căng trên đầu vít để ngăn nó xoay, và bạn có thể làm cho đai ốc siết chặt rất dễ dàng.

Bạn có muốn cờ/nhãn không?

Nếu bạn muốn có nhãn cho các băng tần trên dipole của mình, hãy in mô hình linked_dipole_flag nhiều lần theo ý muốn. Nó có một bề mặt phẳng đẹp để dán nhãn, cũng như một khe để buộc các dải ruy băng ngắn nhằm tăng khả năng hiển thị trong môi trường có nhiều người xung quanh. Lỗ cho dây có một đường cong nhẹ, vì vậy nó sẽ giữ nguyên vị trí bạn đặt, nhưng vẫn dễ dàng trượt xung quanh.

Các bộ phận đã sử dụng:

• Dây: Dây silicone BNTECHGO 20 Gauge, Hồng B071NP33PG
• Phích cắm/ổ cắm chuối 2mm: SoloGood 2mm Bullet Banana, B07H97G7NY
• Phích cắm chuối 2mm có vỏ bọc (cho trung tâm dipole): B07TLKNX7Y
• Ổ cắm chuối 2mm, gắn bảng điều khiển (cho trung tâm dipole): B01E7XUOK6
• Ống co nhiệt có keo dính: B084GDLSCK
• Vòng đệm M3
• Đai ốc M3
• Vít M3 dài 8mm (bất kỳ loại nào, mặc dù tôi thích loại có đầu lớn vì nó giúp bắt đai ốc dễ dàng hơn mà không cần dụng cụ)

Các thiết kế thay thế

Tất nhiên, có rất nhiều thiết kế cho loại này ngoài kia.

Có lẽ thiết kế thay thế yêu thích của tôi là (326108). Chúng nhỏ gọn, tối giản, nhưng chúng cung cấp một vị trí lưu trữ cố định tốt cho các phân đoạn không được kết nối, điều này thật tuyệt. Tôi có lẽ sẽ sớm làm một phiên bản cải tiến một chút của những cái này, vì chúng quá dễ thương (và tôi muốn làm một chiếc dipole thứ hai: chiếc này được thiết kế để rất dễ nhìn trong công viên thành phố, nhưng một chiếc ít dễ nhìn hơn cũng sẽ hữu ích).

Thiết kế thay thế thứ hai yêu thích hiện tại của tôi là (349134), với các bộ nối được dán nhãn rõ ràng, một điểm cộng rõ ràng khi bạn cần kết nối lại nhanh chóng. Vỏ balun nhỏ bé của anh ấy là điểm nhấn thực sự đối với tôi. Nó có tất cả những gì bạn mong muốn từ một balun, và nó nhỏ như bạn có thể hy vọng. Vào một ngày gió, trọng lượng ở đỉnh cột anten của bạn rất quan trọng. Phần lớn lực là do gió tác động lên dây, nhưng việc có thêm trọng lượng ở trên đó sẽ kéo cột xuống.

Thiết kế khác hiện có trên Printables là (371021). Chúng cơ bản, nhưng trông có vẻ sẽ in khá nhanh và hoàn thành công việc. Tôi nghĩ của K6ARK có thể in nhanh hơn, nhưng tôi chưa thực sự kiểm tra. Nếu bạn chỉ đang thử nghiệm với anten, thì đây là những lựa chọn vững chắc để có được một vài bộ phận cách điện.
