Mô hình động cơ V8 | Piston, Van & Dây xích thời gian chức năng

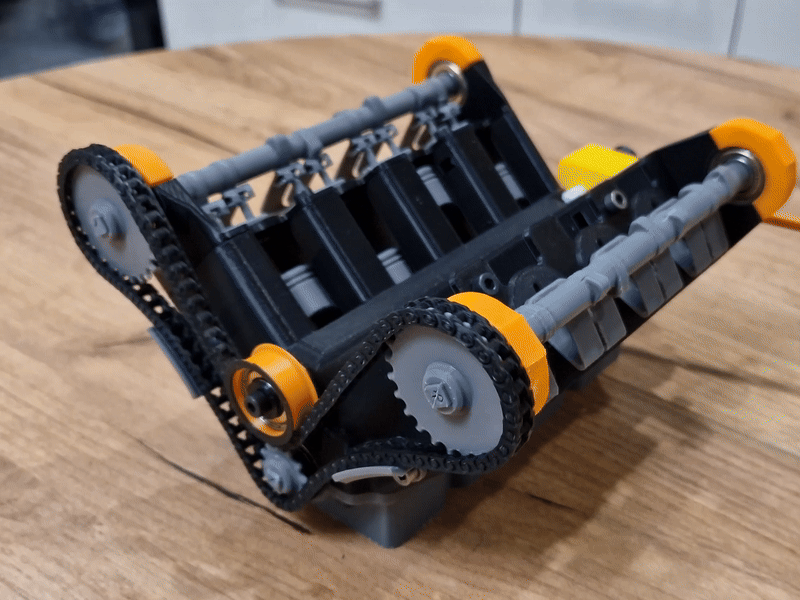

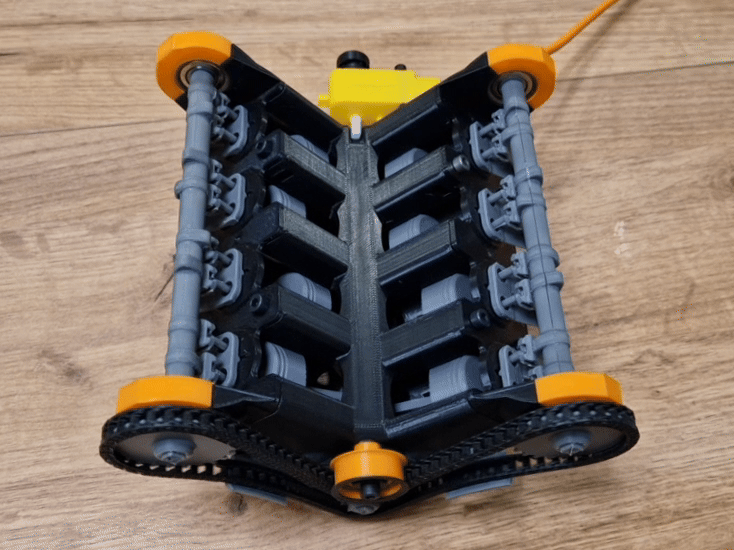

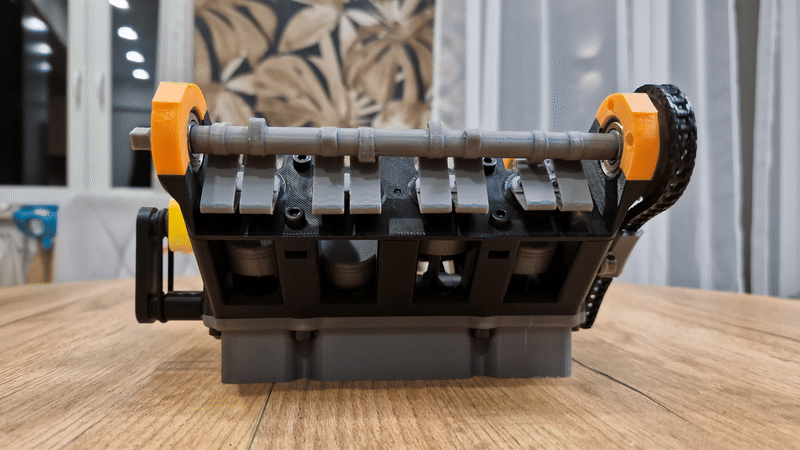

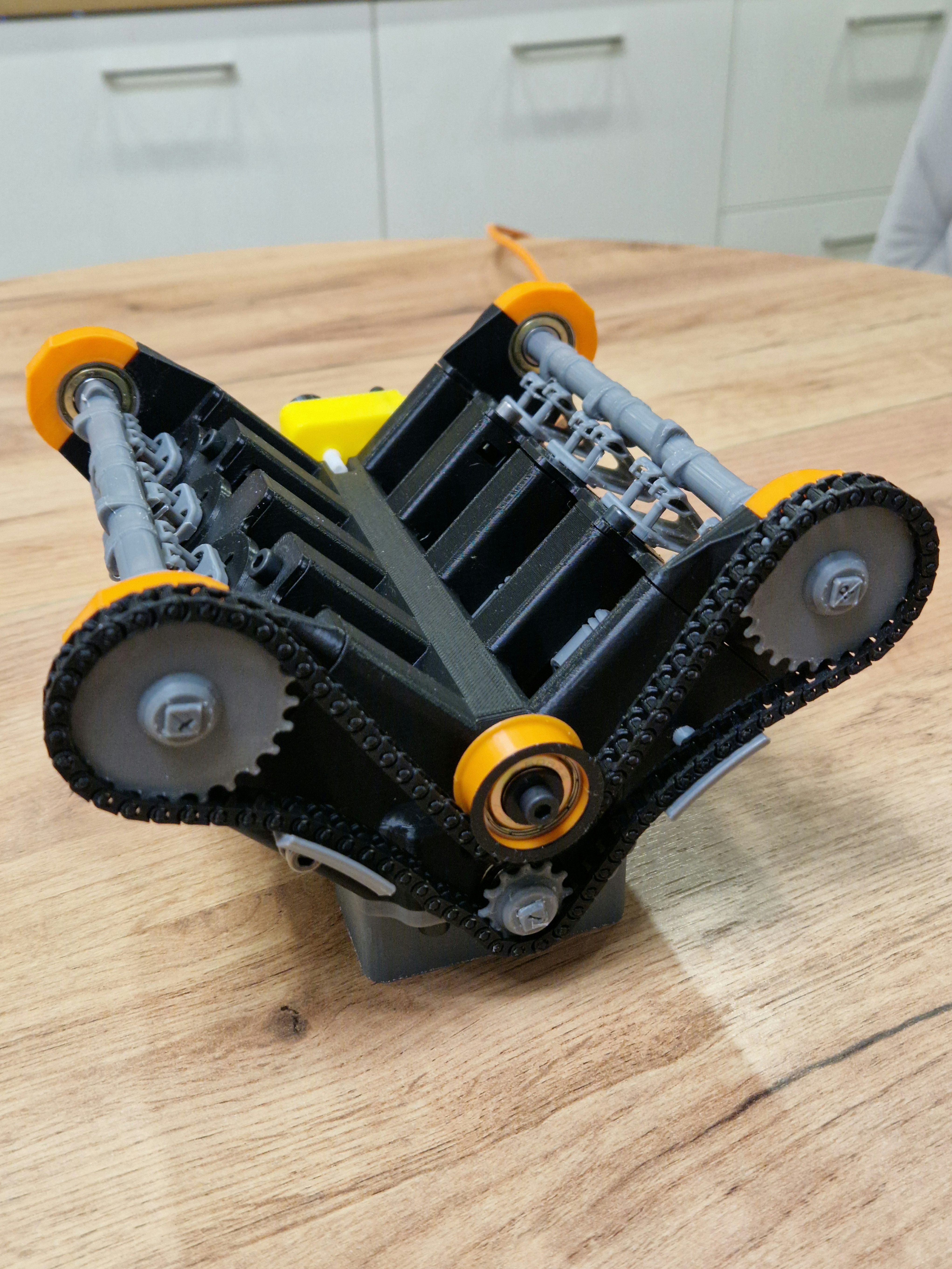

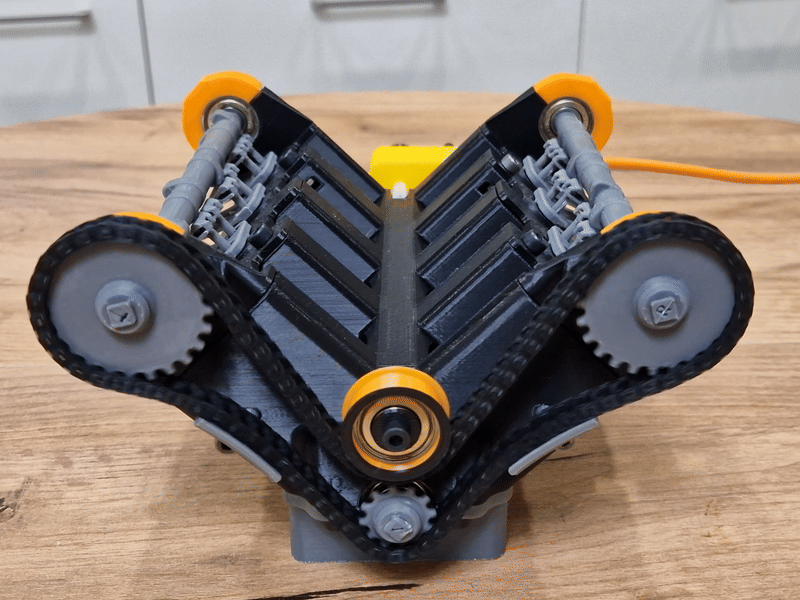

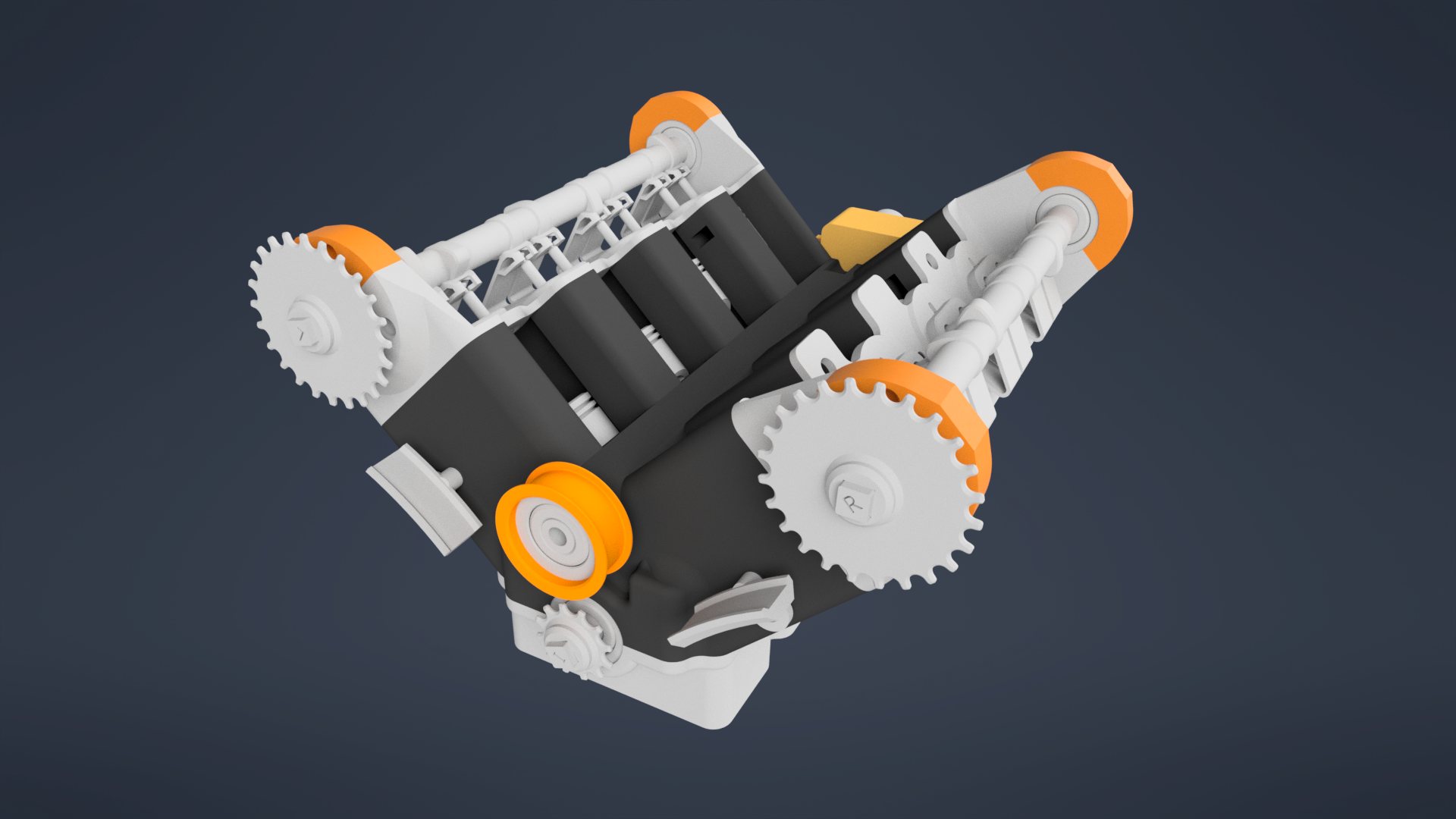

Đây là một mô hình động cơ V8 hoạt động hoàn chỉnh được thiết kế để in 3D. Nó có:

• Trục khuỷu, piston, dây xích thời gian và hai van mỗi xi-lanh chuyển động, thứ tự đánh lửa tiêu chuẩn: 1-8-4-3-6-5-7-2,

• Dây xích thời gian in được hoàn toàn,

• Có thể xoay bằng tay hoặc được cấp nguồn bởi động cơ DC phổ biến,

🔩 Chi tiết lắp ráp

Mô hình được lắp ráp bằng cách sử dụng:

• Trục khuỷu và trục cam: 6 × vòng bi 608 (bạn có thể in từ các tệp đi kèm),

• Bè dầu: 8 × M4 × 25 mm + đai ốc,

• Đầu xi-lanh: 8 × M4 × 25 mm + đai ốc,

• Bộ căng dây xích thời gian: 1 × M4 × 25 mm + đai ốc, vòng bi 608

• Thanh dẫn dây xích thời gian: 2 × M4 × 10 mm + đai ốc,

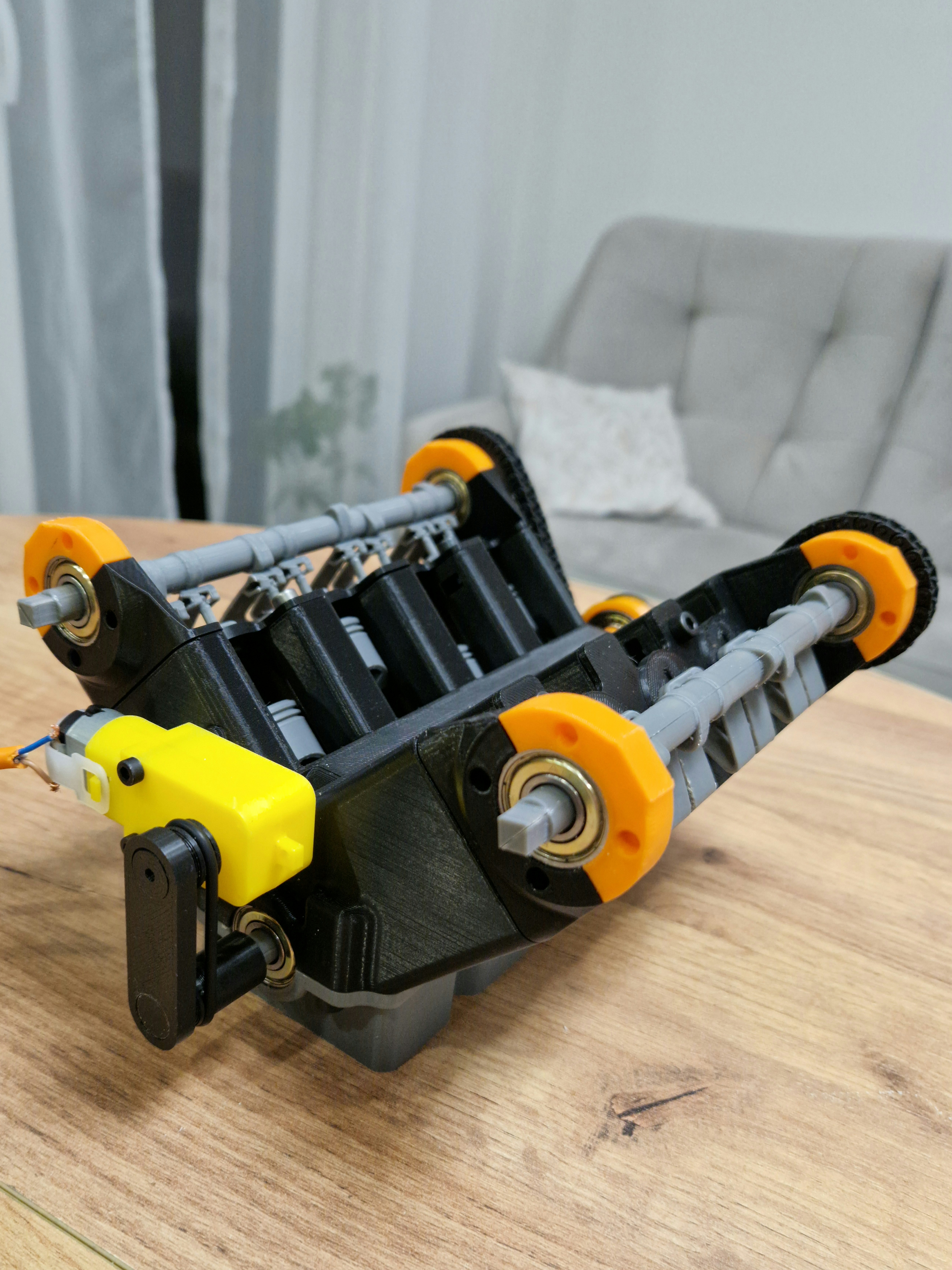

Giá đỡ động cơ DC tùy chọn:

• 2 × M2.5 × 25 mm + đai ốc, hoặc vít M3 × 25 mm (không có đai ốc),

• Gioăng chữ O để truyền động, đường kính 35 mm,

🔩 Mẹo in

• Trục cam: in chia dọc theo trục và dán lại sau khi in,

• Trục khuỷu: in theo chiều dọc với hỗ trợ,

• Lò xo: in với hỗ trợ,

• Van: in theo chiều ngang với hỗ trợ (in theo chiều dọc có thể thất bại),

• Dây xích thời gian: in với chiều cao lớp 0.16 mm,

Xem các mô hình động cơ khác của tôi!

This project is a fully functional V8 engine model designed for 3D printing. It features:

• Moving crankshaft, pistons, timing chain, and two valves per cylinder, standard firing order: 1-8-4-3-6-5-7-2,

• Fully printable timing chain,

• Can be rotated manually or powered by a popular DC motor,

🔩 Assembly Details

The model is assembled using:

• Crankshaft and camshafts: 6x bearings 608 (you can print it from included files),

• Oil pan: 8 × M4 × 25 mm + nuts,

• Cylinder heads: 8 × M4 × 25 mm + nuts,

• Timing chain tensioner: 1 × M4 × 25 mm + nut, 608 bearing

• Timing chain guides: 2 × M4 × 10 mm + nuts,

Optional DC motor mount:

• 2 × M2.5 × 25 mm + nuts, or M3 × 25 mm screws (without nuts),

• O-ring for power transmission, 35 mm diameter,

🔩 Printing tips

• Camshafts: print split along the axis and glue after printing,

• Crankshaft: print vertically with supports,

• Springs: print with supports,

• Valves: print horizontally with supports (vertical printing likely to fail),

• Timing chain: print with 0.16 mm layer height,

Check out my other engine models!
