Tái hiện xe cẩu hơi nước DEMAG tỉ lệ 1 (1:32) được điều khiển hoàn toàn bằng RC. Mô hình in 3D này dựa trên nguyên bản năm 1927 và được thiết kế chi tiết bằng Fusion360, sử dụng động cơ GA12 N20 và servo SG90.

Remix mô hình này

👁️

3.3K

Lượt Xem

❤️

Lượt Thích

📥

682

Lượt Tải

Cập Nhật Dec 20, 2025

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 1

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 2

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 3

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 4

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 5

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 6

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 7

Mô hình xe cẩu hơi nước DEMAG tỉ lệ 1:32 điều khiển RC - Image 8

Mô tả

Nội dung được dịch bằng AI

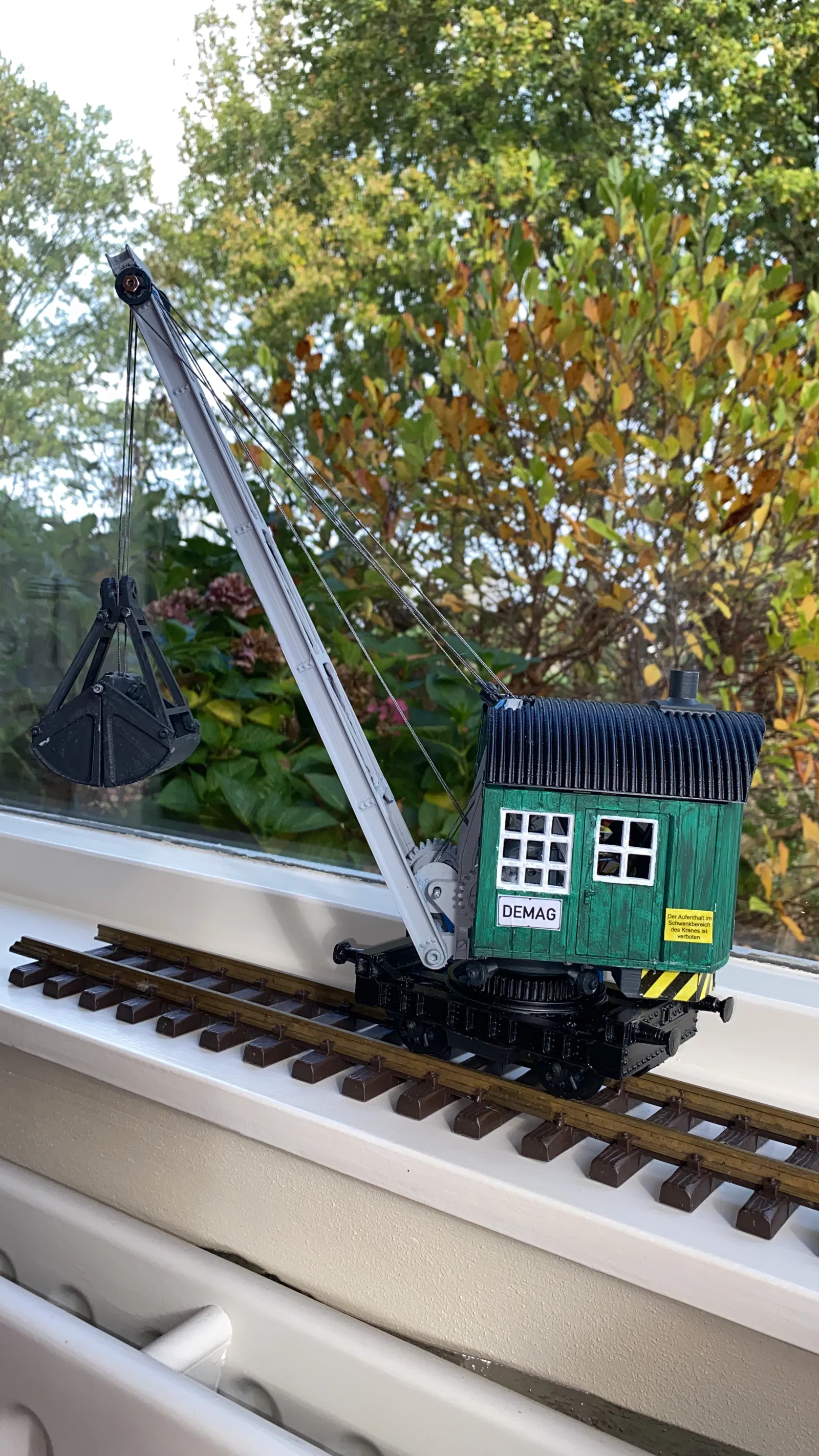

Đây là bản dựng theo tỉ lệ 1 (1:32) của mình về một chiếc xe cẩu hơi nước DEMAG. Mô hình in 3D này điều khiển hoàn toàn bằng RC.

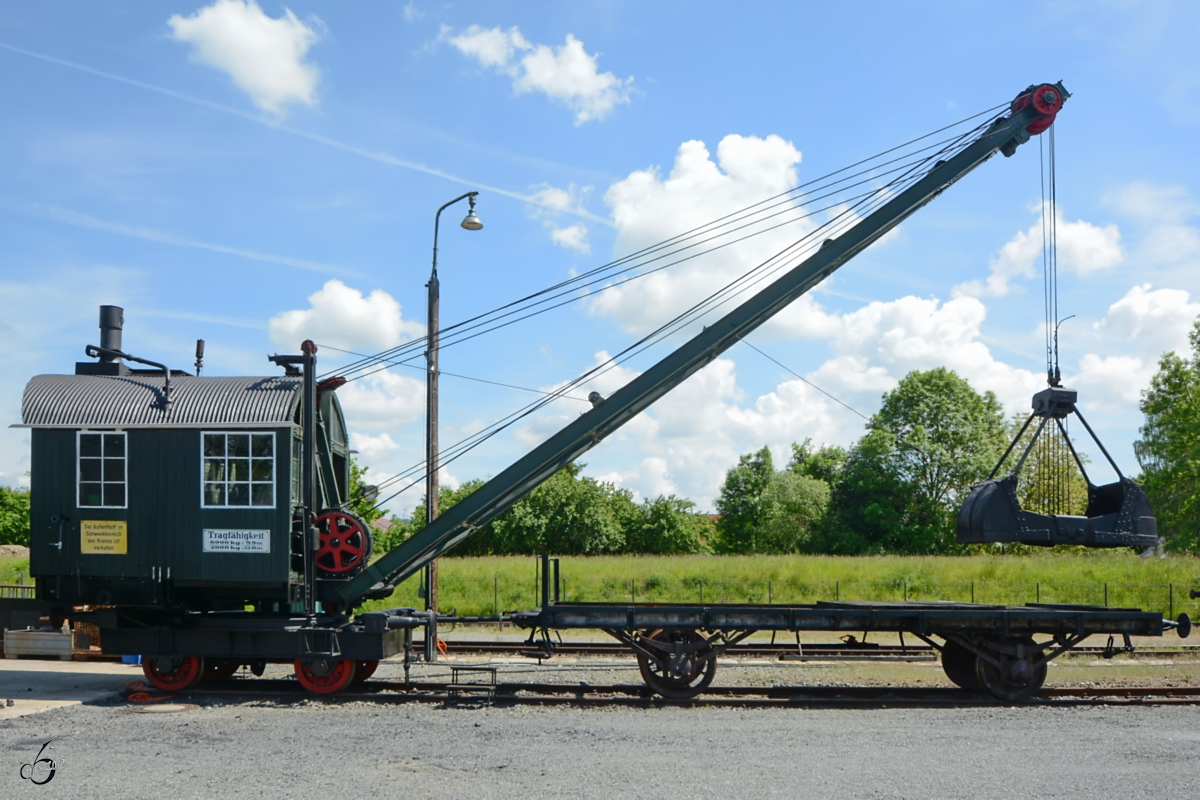

Nguyên bản được chế tạo vào năm 1927. Hiện tại, nó vẫn đang hoạt động tại “Deutsche Dampflokomotiv Museum” ở Neuenmarkt-Wirsberg - Đức (https://www.dampflokmuseum.de/das-museum/exponate/dampfdrehkran-selbstfahrend)

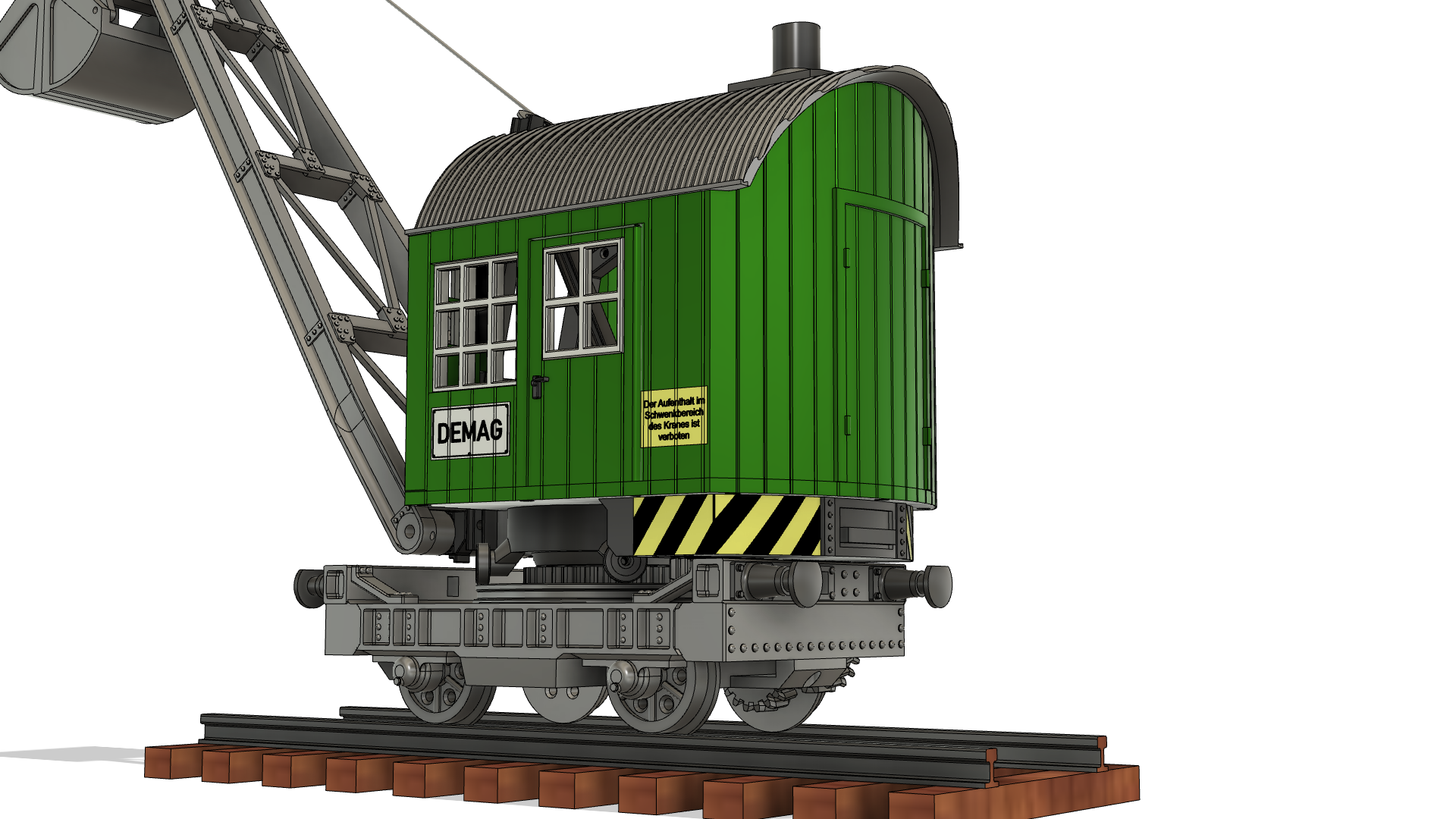

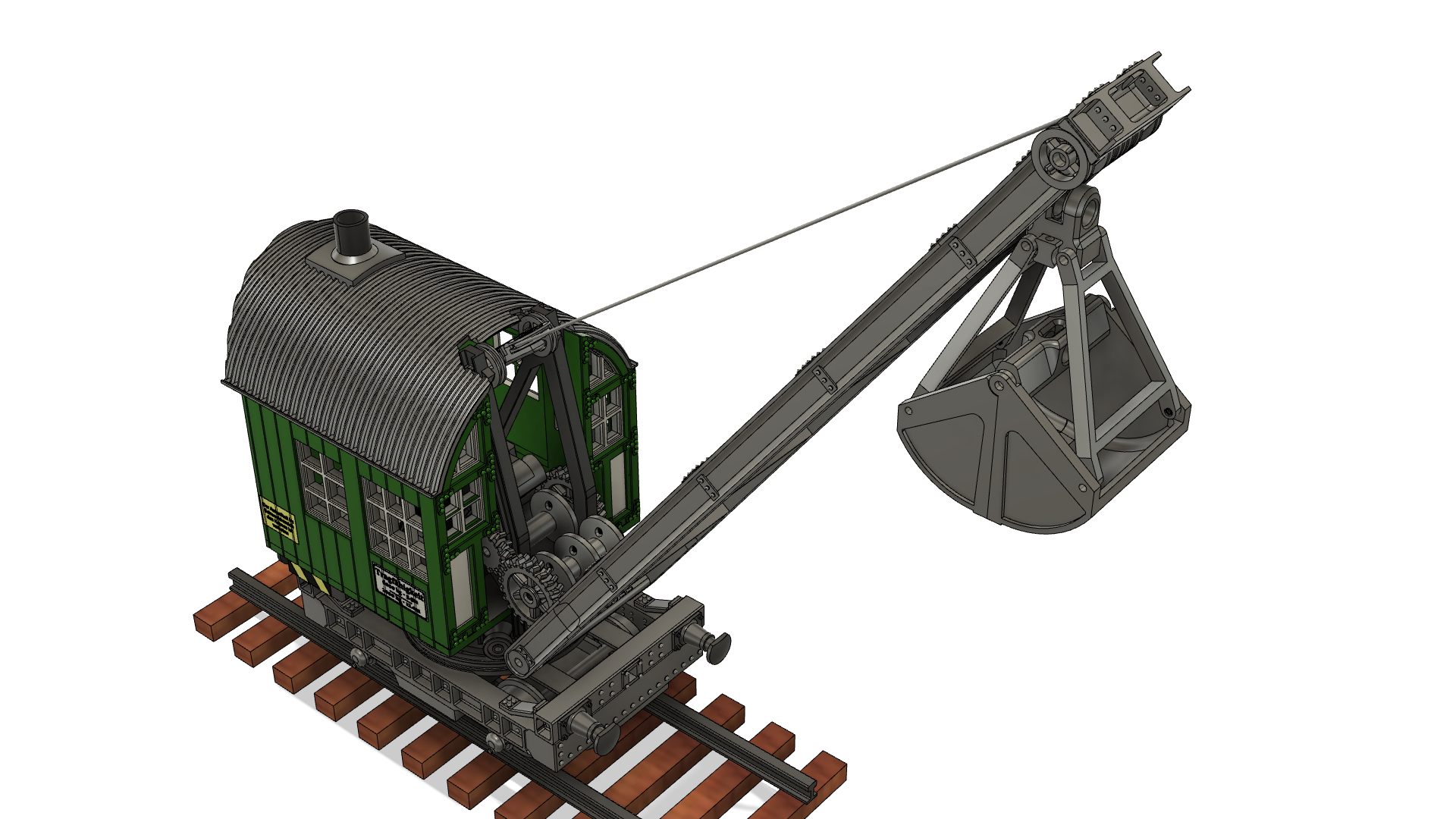

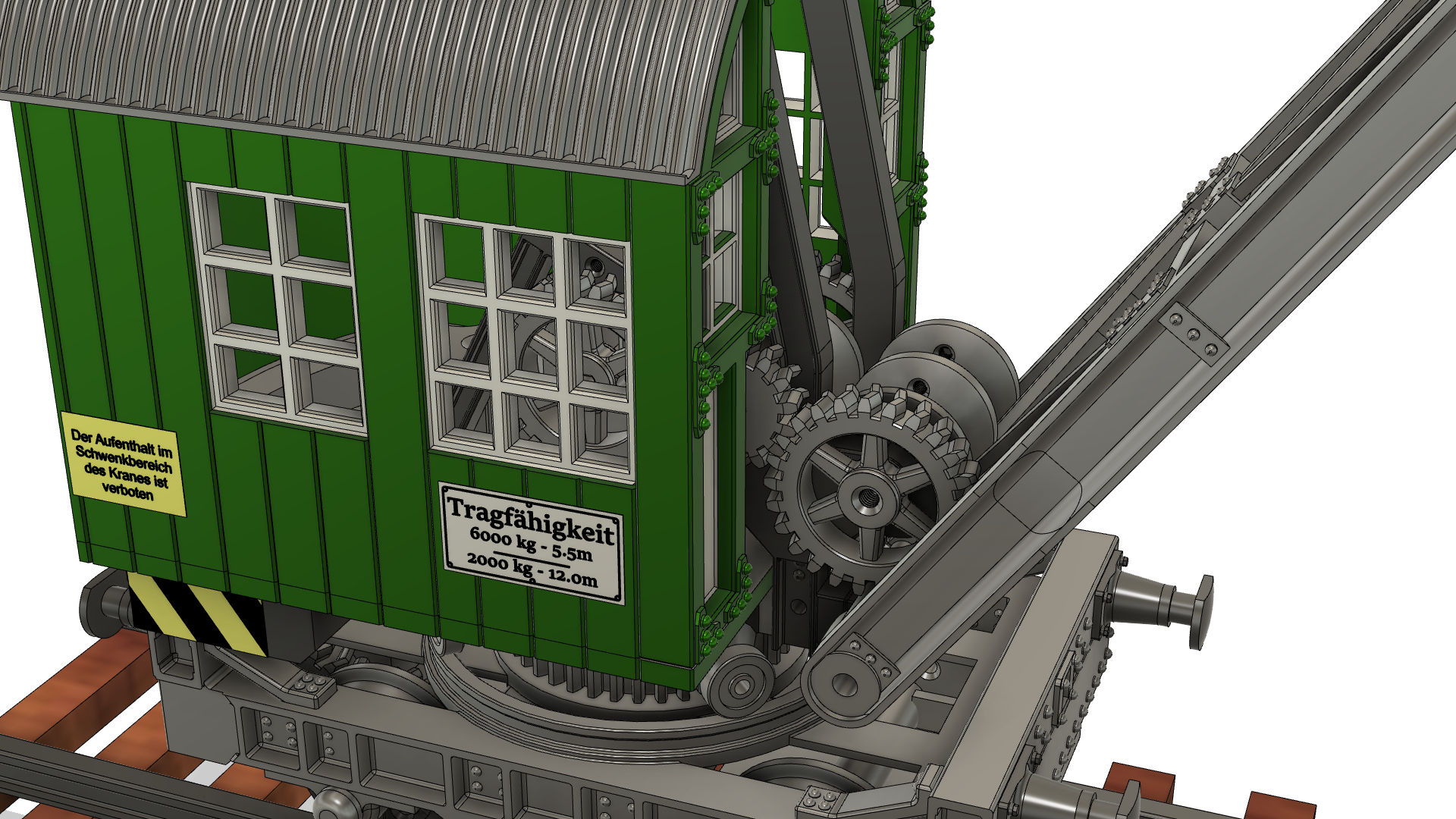

Mình đã thiết kế mô hình này bằng Fusion360. Nó được in bằng PETG trên máy Artillery Sidewinder X2.

Đây là danh sách vật liệu (có hạn chế):

5 chức năng được điều khiển bằng RC với bộ thu RC 6 kênh tùy chọn.
Nguồn điện được cung cấp bởi pin sạc Li-ion 18650.

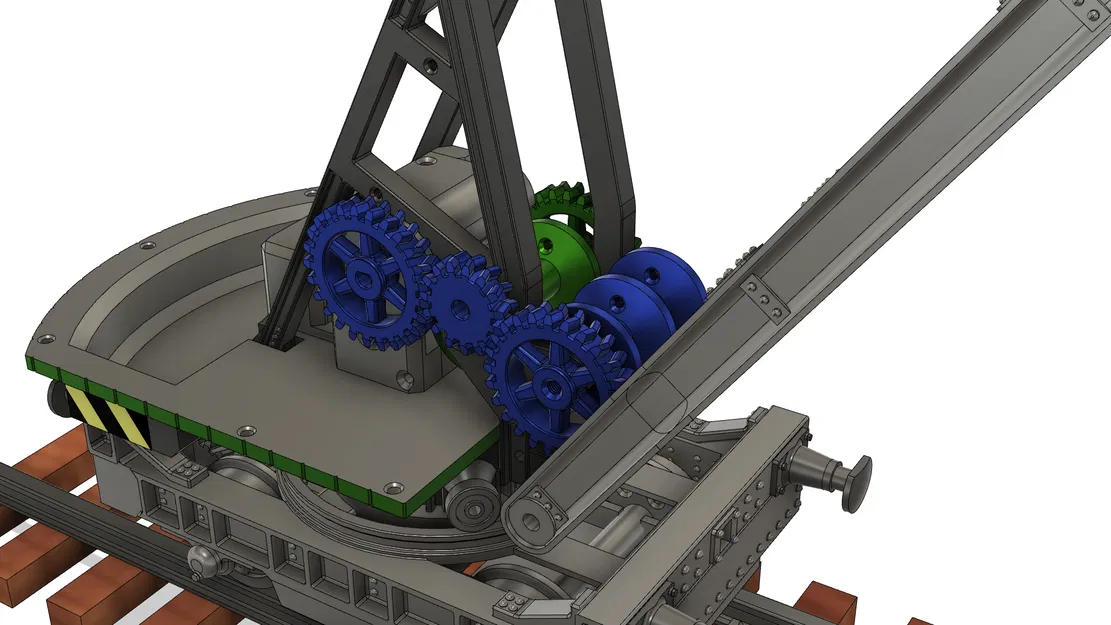

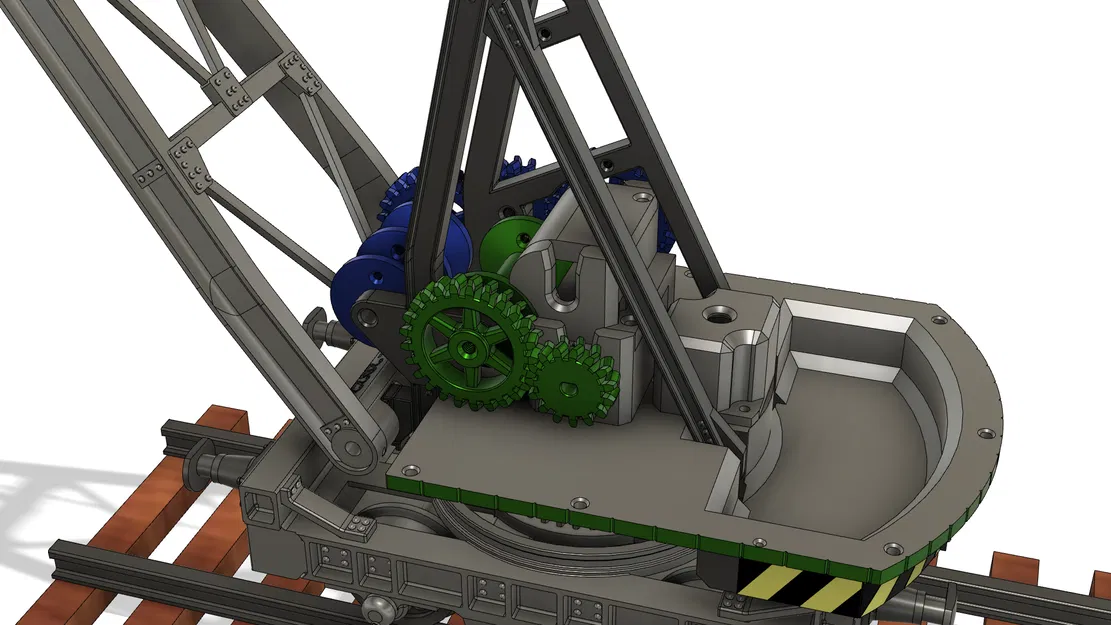

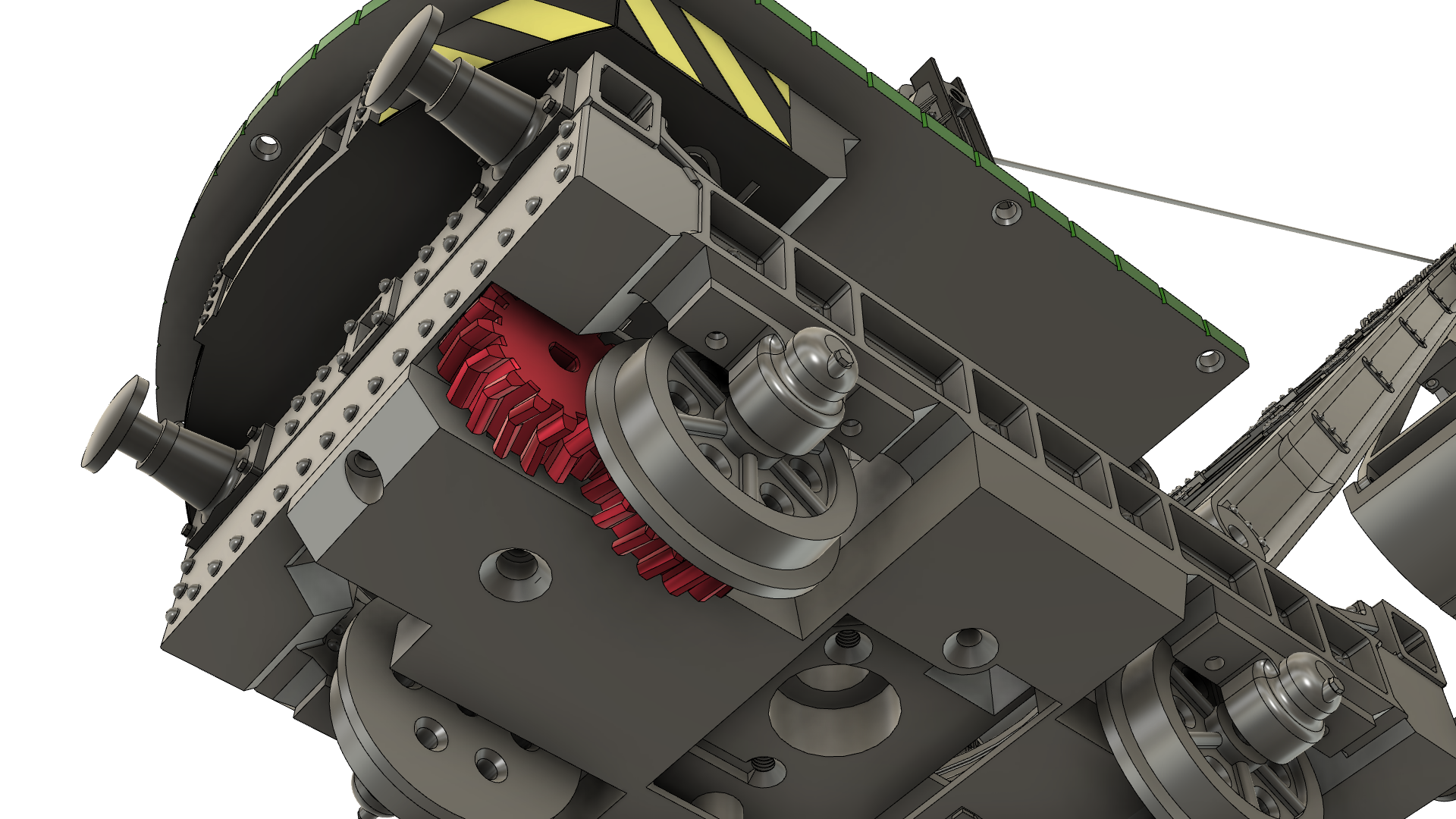

Cơ cấu di chuyển, xoay, nâng hạ và vươn cần được dẫn động bởi động cơ giảm tốc GA12 N20 6V. Sử dụng 200 rpm cho di chuyển và 100 rpm hoặc thấp hơn cho các chức năng khác. AliExpress: “GA12 N20 geared motor 6v”
Các động cơ được dẫn động bằng ESC đơn giản. AliExpress: “Micro 1A 5V DC Brushed Motor Speed Controller”
Một servo dùng để đóng mở gầu ngoạm. AliExpress: “SG90 servo”
Tất cả các trục được làm bằng kim loại 3 mm, thanh thép mạ bạc. (bánh xe và các bánh răng cho cơ cấu nâng hạ và vươn cần)
Trục bánh xe quay trong vòng bi 3.0x6.0x2.5 mm. AliExpress: “3.0x6.0x2.5 mm bearing”

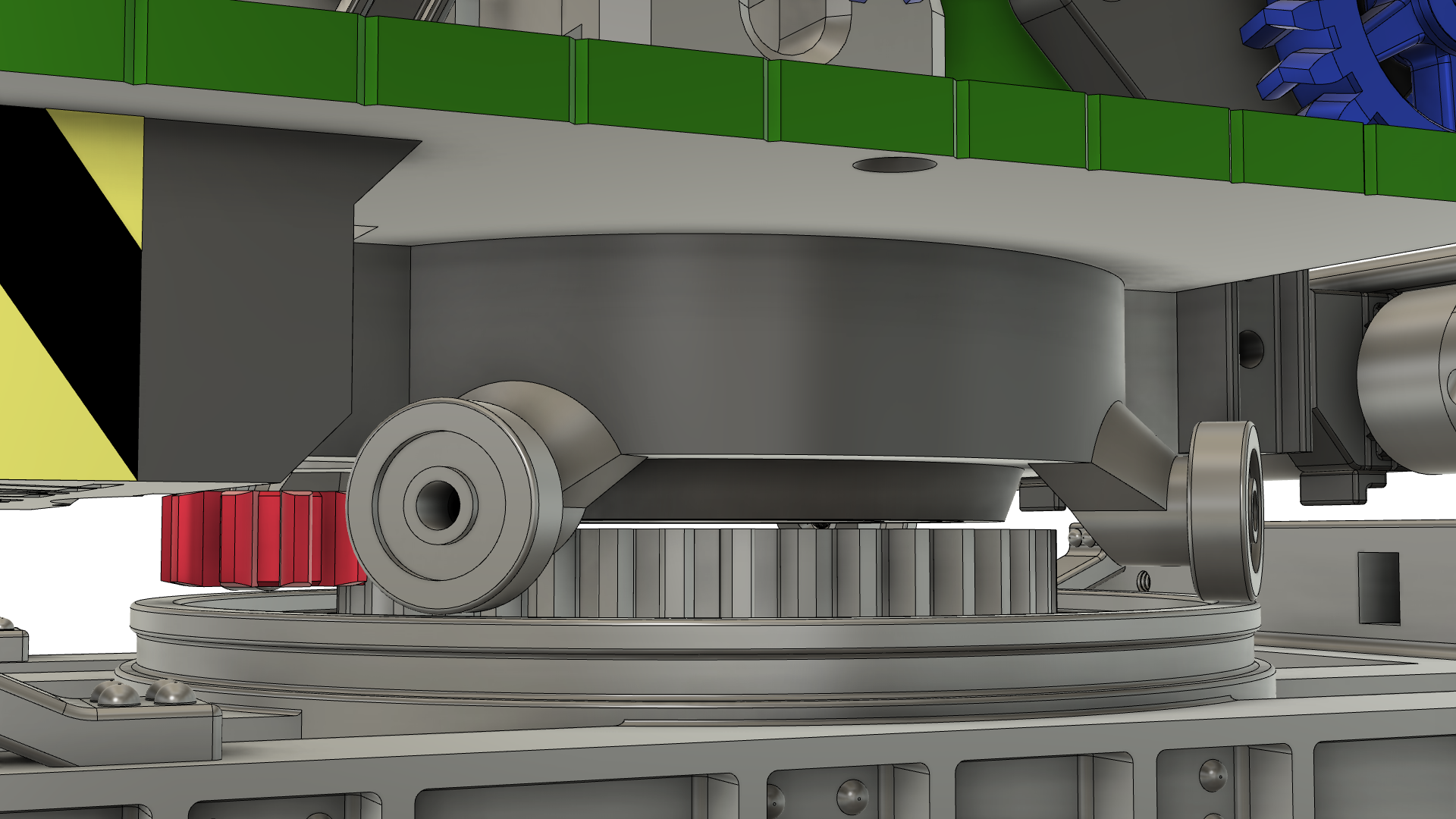

Một bu lông M8, một đai ốc M8, một vòng đệm và một lò xo cố định phần cấu trúc trên vào khung xe, cho phép xoay và giảm độ rơ.
Bu lông M8 này là một trong những điểm tiếp xúc để cấp nguồn cho động cơ di chuyển. Điểm tiếp xúc còn lại được chế tạo bằng dây 1 mm đặt trong rãnh đã được thiết kế sẵn và một chổi than của động cơ DC đã qua sử dụng.
Các vít/bu lông hệ mét (ví dụ: M2, M3, M4 và vòng đệm) được sử dụng để lắp ráp tất cả các bộ phận. Các ren đã được mô hình hóa trong các bộ phận đã xuất bản.
Sử dụng keo CA khi cần dán các bộ phận.
Thêm một số trọng lượng (ví dụ: cục cân mâm xe hoặc chì lợp mái) dưới khung xe và ở phía sau cabin để cân bằng tải trọng nâng. Để hỗ trợ hoạt động trơn tru của gầu ngoạm, hãy thêm một ít chì vào gầu ngoạm (trên thanh ngang và bên trong hai nửa gầu).
