Dụng Cụ Kẹp Ống Nặng Cao Cấp Theo Thông Số

Hầu hết các thiết kế "kẹp ống" đều dựa trên việc ép ống qua một khe hẹp cố định. Điều này có thể đạt được bằng cách ép ống thủ công qua một món đồ chơi bằng nhựa hình kỳ lạ có khe hoặc bằng cách sử dụng một chìa khóa xoay mỏng manh trong một nỗ lực yếu ớt để kéo ống qua một bộ phận nhựa mỏng manh khác. Các thiết kế này không thể bù đắp cho sự khác biệt về độ dày của ống hoặc sự có mặt của các nếp gấp hoặc khóa như có thể mong đợi với các ống nhôm nặng đã bị nhàu. Hầu hết đều được thiết kế để gắn trên ống, điều này gây cồng kềnh, lãng phí và thường không cần thiết. Chúng gần như luôn luôn cồng kềnh khi sử dụng và thường không hiệu quả cho công việc. Nếu nó kém hiệu quả và tiện lợi hơn việc đập ống vào cạnh bàn, thì tôi không thấy có lý do gì để sử dụng những thứ tương tự.

Trong số ít các dụng cụ làm phẳng ống kiểu con lăn mà tôi tìm thấy trên Thingiverse, không có cái nào có vẻ in được một cách thực tế mà không cần sửa đổi. Không có cái nào có vẻ đủ chắc chắn cho việc sử dụng thực tế, và tất nhiên không có cái nào có thể cấu hình được. Vì vậy, tôi đoán tôi sẽ tự làm một cái.

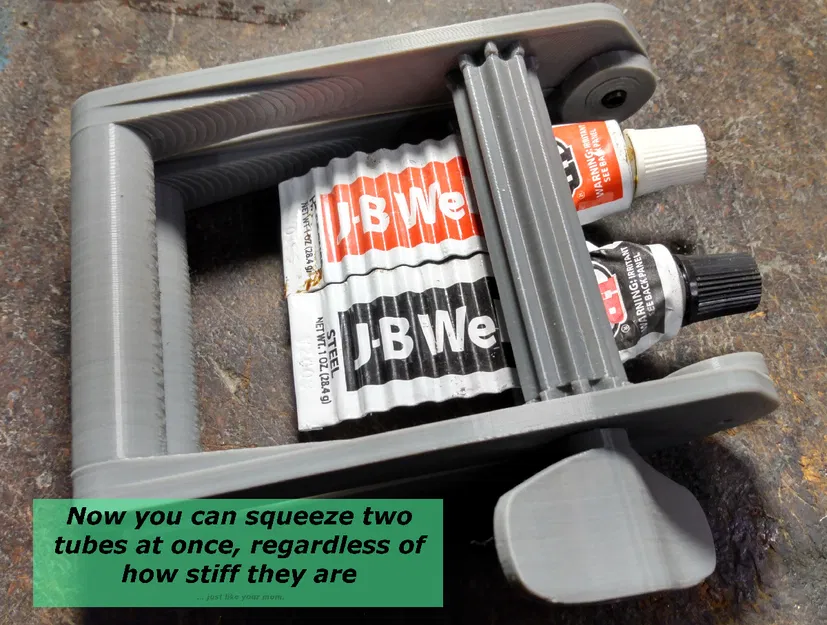

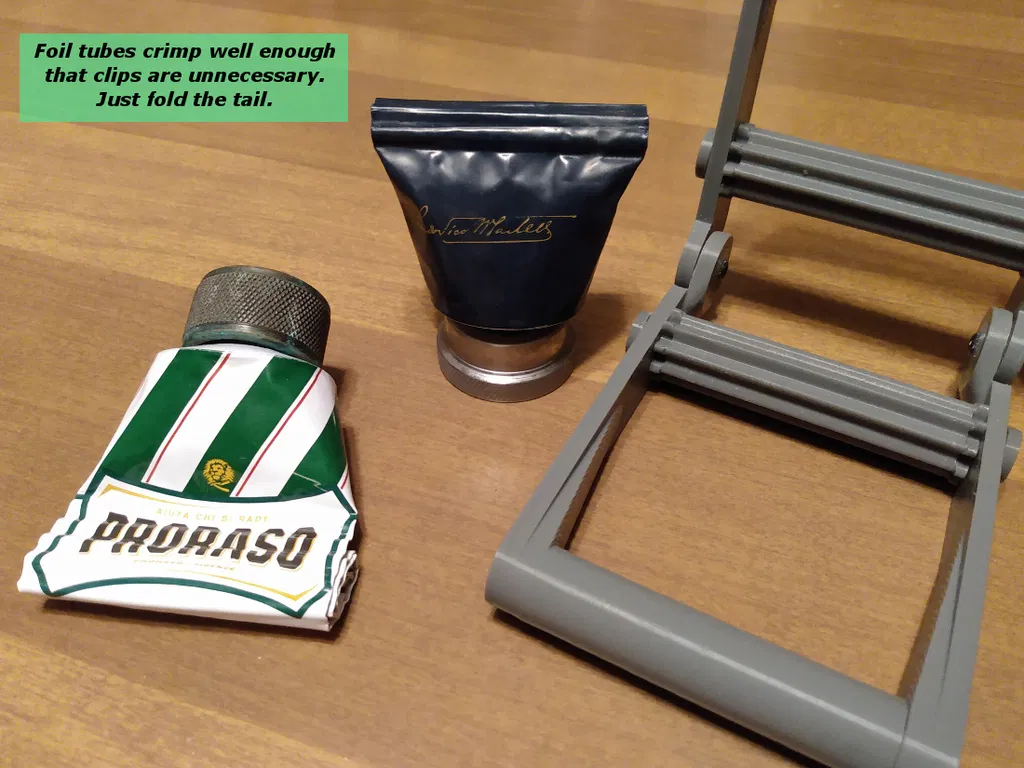

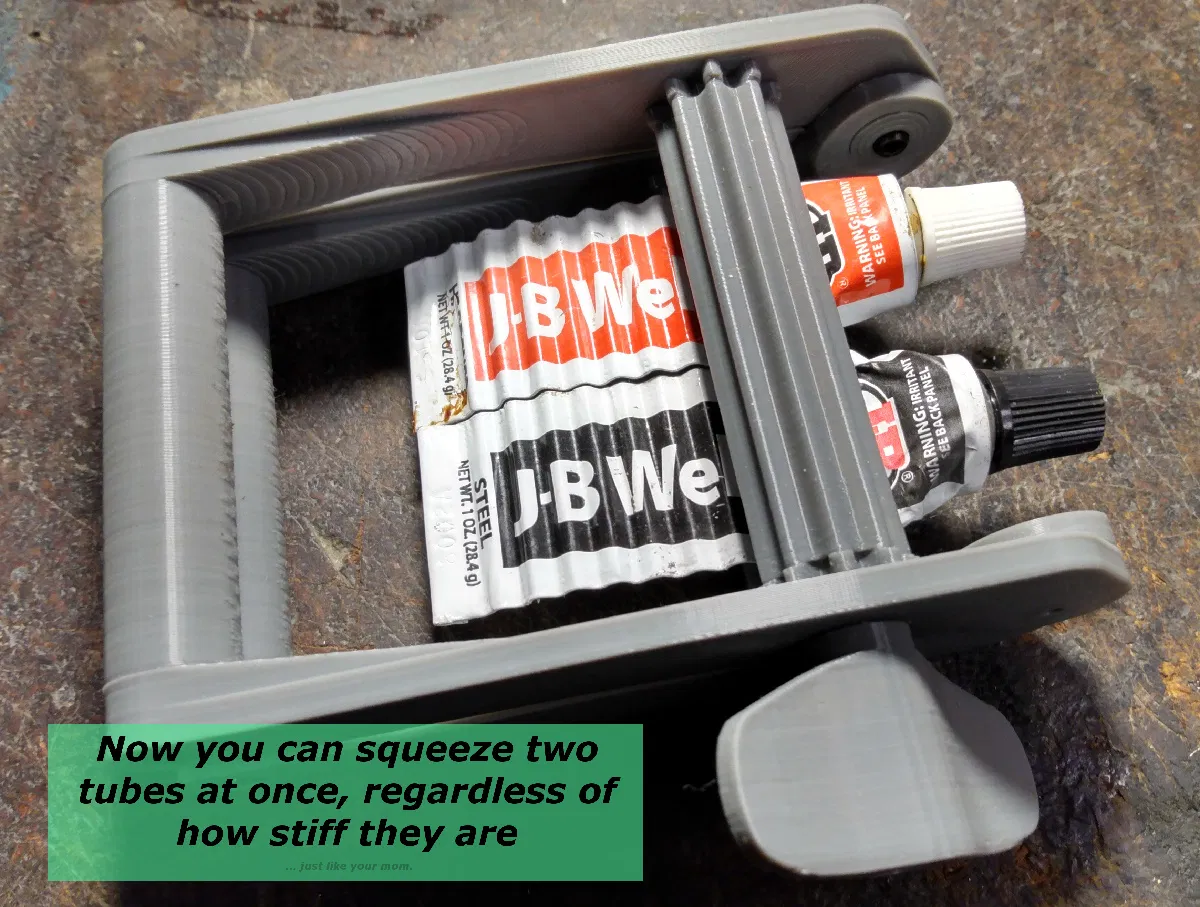

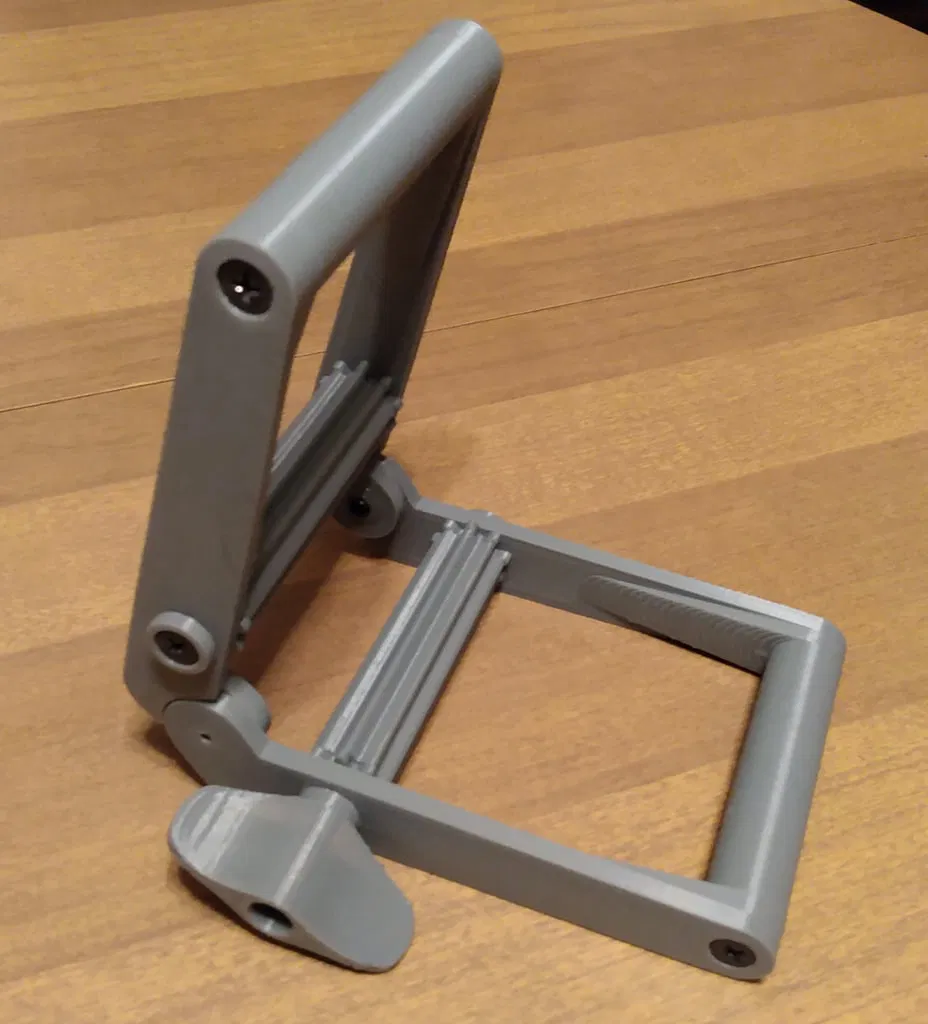

Mục tiêu là tạo ra thứ gì đó hoạt động đủ tốt ngay cả với các ống nhôm nặng và các sản phẩm đặc. Thiết kế kẹp có bản lề có thể điều chỉnh theo độ dày ống khác nhau và có thể chứa các ống có đầu gấp và nếp nhăn/gấp mà nếu không sẽ không vừa với một bộ phận có khe cố định. Các con lăn có gờ giúp tăng độ bám và chúng định kỳ làm xoăn đầu ống, giúp dễ dàng gấp hoặc cuộn đầu ống một cách gọn gàng sau đó - một sự tiện lợi cho các ống nhôm nặng. Các bánh răng ở hai đầu cho phép các con lăn giữ đồng bộ trên một phạm vi khoảng cách rộng hơn. Điều này giúp ngăn ngừa trượt khi chịu tải. Các bánh răng dự phòng bù đắp cho một mức độ xoắn khung nhất định.

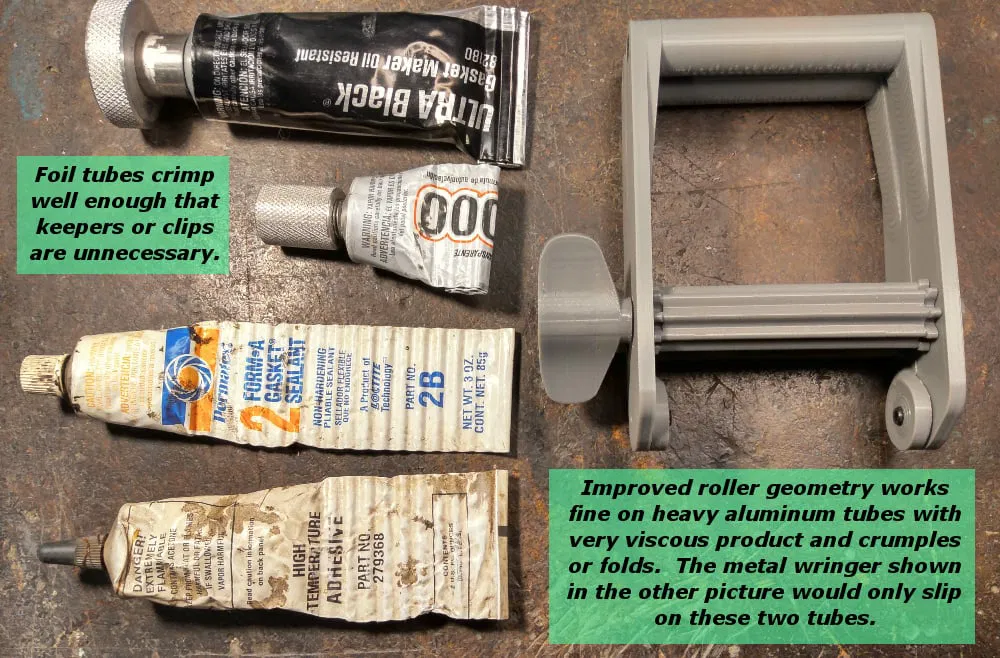

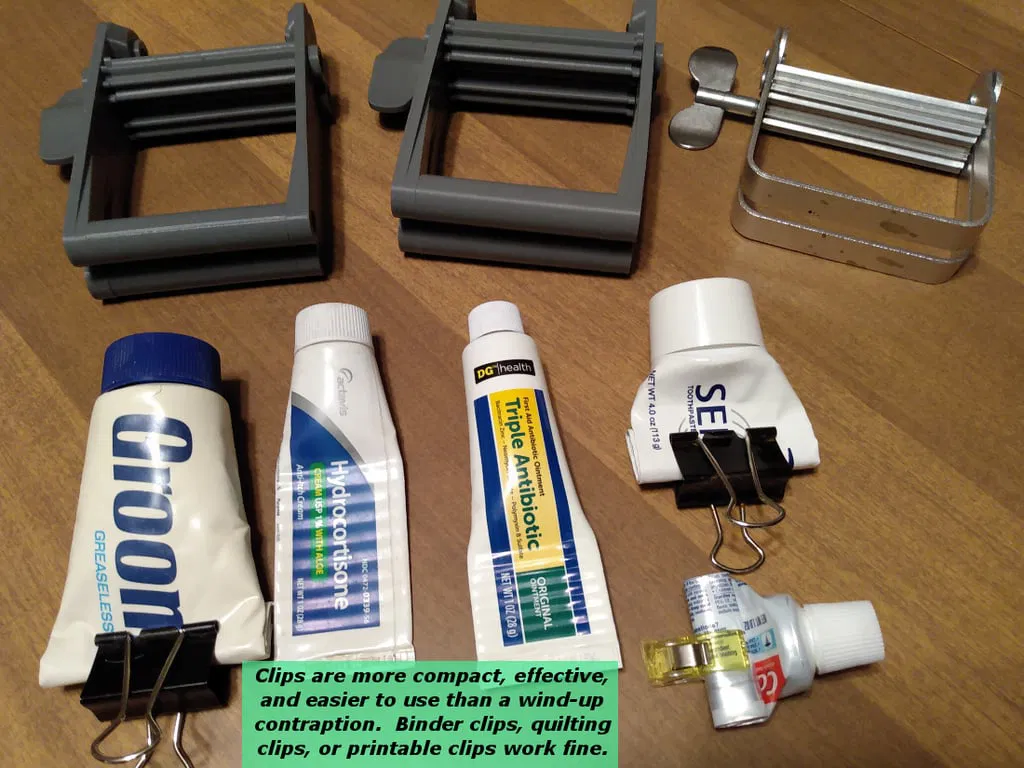

So với dụng cụ làm phẳng ống kim loại mà tôi có, thiết kế con lăn ít bị trượt hơn nhiều và tay cầm thoải mái hơn. Nó cũng có thể cấu hình và có sẵn. Về nhược điểm, nó vẫn được làm bằng nhựa, vì vậy nó vẫn hơi cong. Tôi đã nỗ lực ít nhất một phần để làm cho nó chắc chắn. Mặc dù tôi chưa làm vỡ cái nào, nhưng tôi sẽ không nói rằng điều đó không thể xảy ra.

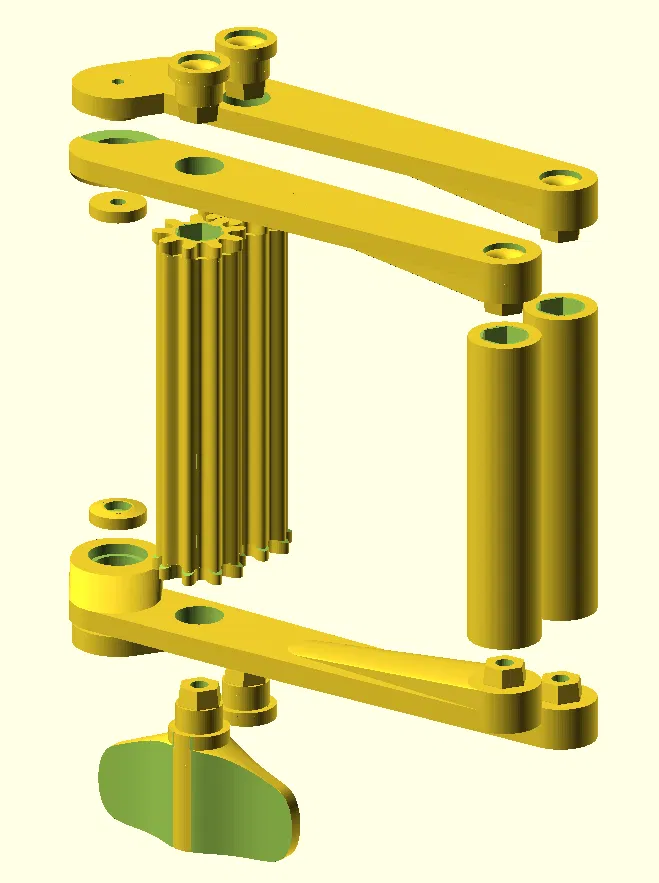

Đọc tệp SCAD để biết thông tin về in ấn và lắp ráp. Điều chỉnh khoảng hở nếu cần cho máy in của bạn.

CHỈNH SỬA: Tôi thực sự đã làm vỡ một cái khi cố gắng ép phần cuối đặc của một ống E6000 đã khô. Con lăn dẫn động bị nứt theo hướng tâm nơi bộ phận bạc lót bánh xe ngón tay tiếp xúc với nó (tức là mô-men xoắn quá mức). Tôi chỉ cần dán siêu keo các vết nứt lại với nhau và lật con lăn lại. Tôi có thể điều chỉnh kích thước trong một bản sửa đổi trong tương lai. Ban đầu tôi đã hình dung việc sử dụng một trục thép đặc trên con lăn dẫn động, và có lẽ tôi sẽ quay lại ý nghĩ đó. Hiện tại, nó có lẽ vẫn tốt hơn bất kỳ mô hình nào khác; chỉ là tôi là một người man rợ tức giận đang cố gắng nghiền nát các đầu ống nhôm chứa đầy chất nhờn khô quý giá.

Mặc dù tôi tin rằng hầu hết các vấn đề của tôi với việc con lăn bị nứt là do sử dụng JAYO PLA-meta rẻ tiền, loại vật liệu này gần đây đặc biệt dễ bị nứt trong tất cả các vật thể in khác chịu độ ẩm khí quyển khi chịu ứng suất, tôi có một thiết kế tạm thời sử dụng con lăn dẫn động có rãnh (thay vì đa giác) nhằm mục đích giảm ứng suất vòng trong các bộ phận liên quan. Tôi đã in lại các bộ phận ban đầu bằng PLA thông thường và không gặp sự cố nào, nhưng tôi không sử dụng những thứ này hàng ngày. Tôi chưa thử nghiệm kỹ lưỡng độ vừa vặn của chúng, nhưng nếu bạn gặp sự cố với việc nứt, hãy nói với tôi. Tôi sẽ đăng các cải tiến chưa được chứng minh nếu bạn cần thử nghiệm.
