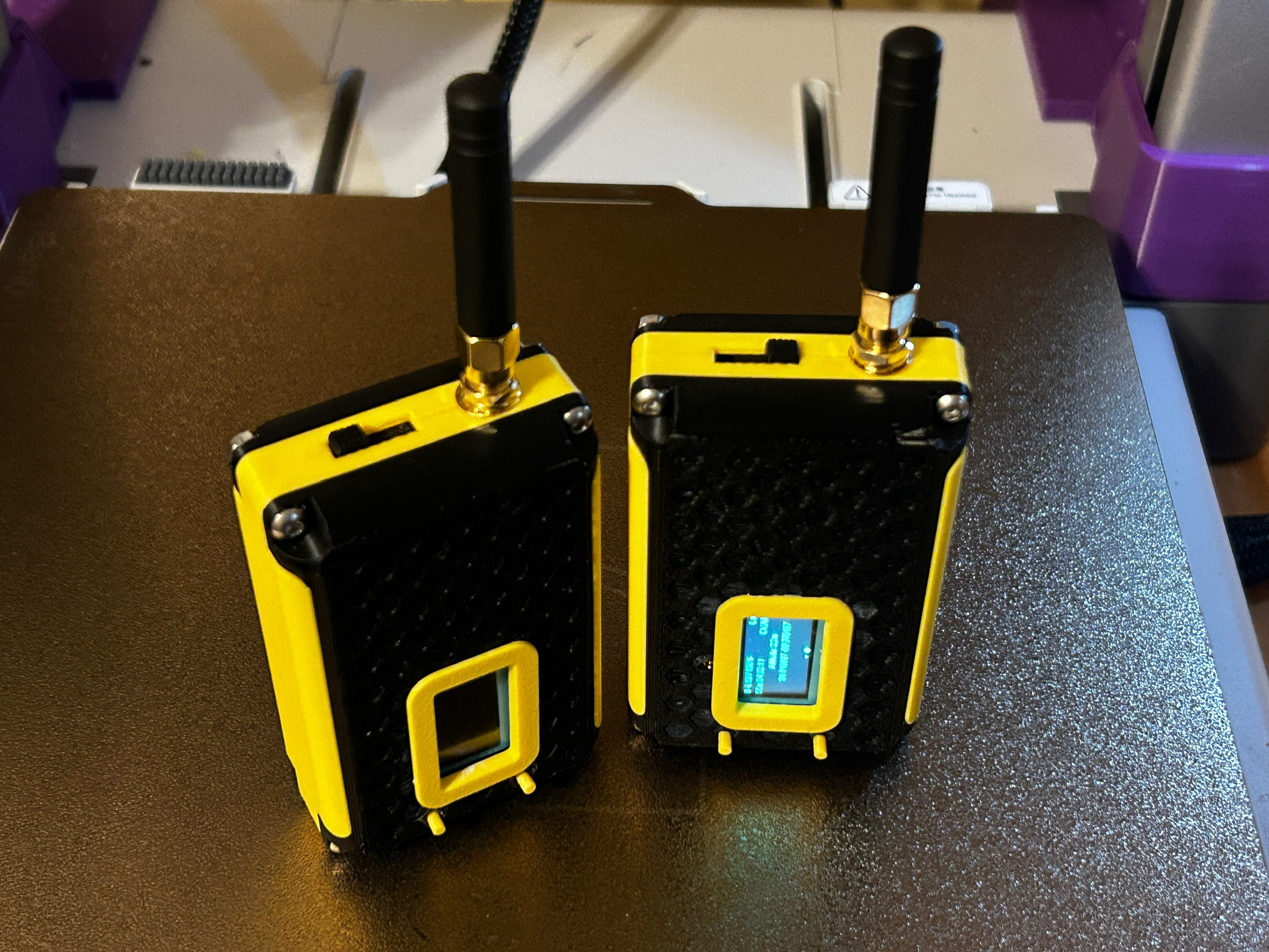

Vỏ Hộp Heltec Tracker LoRa Meshtastic V2 (Cập Nhật 3-17-2025)

Tui mới mua một cái module LoRa trên Amazon để tập tành làm quen với Meshtastic, rồi nhận ra là tui cần một cái vỏ cho nó. Tui không ngờ là nó lại dễ cài đặt đến vậy. Tui đoán là nếu ông/bà ở đây thì chắc là đã có đủ đồ rồi, nhưng cứ cho chắc thì tui liệt kê ở dưới đây nha. Coi cái danh sách linh kiện nè. Tui lúc nào cũng thủ sẵn một hộp ốc và đai ốc M3 cho tiện.

Danh Sách Linh Kiện:

Những món ông/bà cần (hoặc đã có!): Đây là link Affiliate của Amazon, xài không tốn thêm chi phí gì cho ông/bà đâu, mà lại giúp ủng hộ các thiết kế của tui. Tui sẽ được hoa hồng nhỏ nếu ông/bà mua qua mấy cái link này.

https://amzn.to/3EOnS6J - Module Tracker Không Dây có màn hình TFT và Bộ Ăng-ten Nâng Cấp tương thích với Arduino Hỗ trợ Phát triển Bo mạch WiFi LoRa GNSS GPS (863-928Mhz) https://amzn.to/4bajvz7 - Pin Makerfocus 3000mAh HOẶC https://amzn.to/4bcDVYe - Module Tracker kèm pin 3000mAh https://amzn.to/3QvMXGh - Công tắc vi mô (Micro switch) https://amzn.to/41DLLap - Bộ ốc M3

Thay Đổi Phiên Bản 2

Thêm phần gia cố ở giữa để giữ Module Tracker chắc chắn hơn. Tui cũng làm dày phần đầu nối ở giữa và gia cố chỗ gắn ăng-ten LoRa cho cứng cáp hơn. Công tắc trượt được làm ngắn lại, và chỗ khoét cho công tắc cũng ngắn hơn một chút để không có khe hở khi thiết bị đang bật.

Hướng Dẫn Lắp Ráp

In 3D mấy phần mà ông/bà muốn xài. Tui có cái máy Bambu A1 nên dễ dàng đổi màu, nên một số bộ phận được chia ra để có thể dùng nhiều màu khác nhau. Tui in hết cả cái này mà không cần hỗ trợ. Phần Giữa Vỏ (Enclosure Middle) được chia ra để nó dính tốt với mặt bàn in, nhưng tui có để kèm một bản liền khối phòng trường hợp ông/bà muốn thử cách đó. Có hai kích cỡ nút bấm. Nếu ông/bà muốn nút RESET thụt vào, hãy in cái nút nhỏ. Nếu không quan tâm nút bấm to hay nhỏ, thì in hai cái cùng kích cỡ mà ông/bà thích.

Lưu ý: In phần trên và dưới với độ đặc (infill) 100% sẽ cho kết quả tốt nhất. Nếu vẫn còn trục trặc, tui sẽ cân nhắc làm cái dày hơn.

Nếu ông/bà in riêng phần màn hình, hãy dán nó lên vỏ trên và đảm bảo nó đã khô và cố định trước khi tiếp tục.

Đặt hai nút bấm 3D của ông/bà vào vỏ trên.

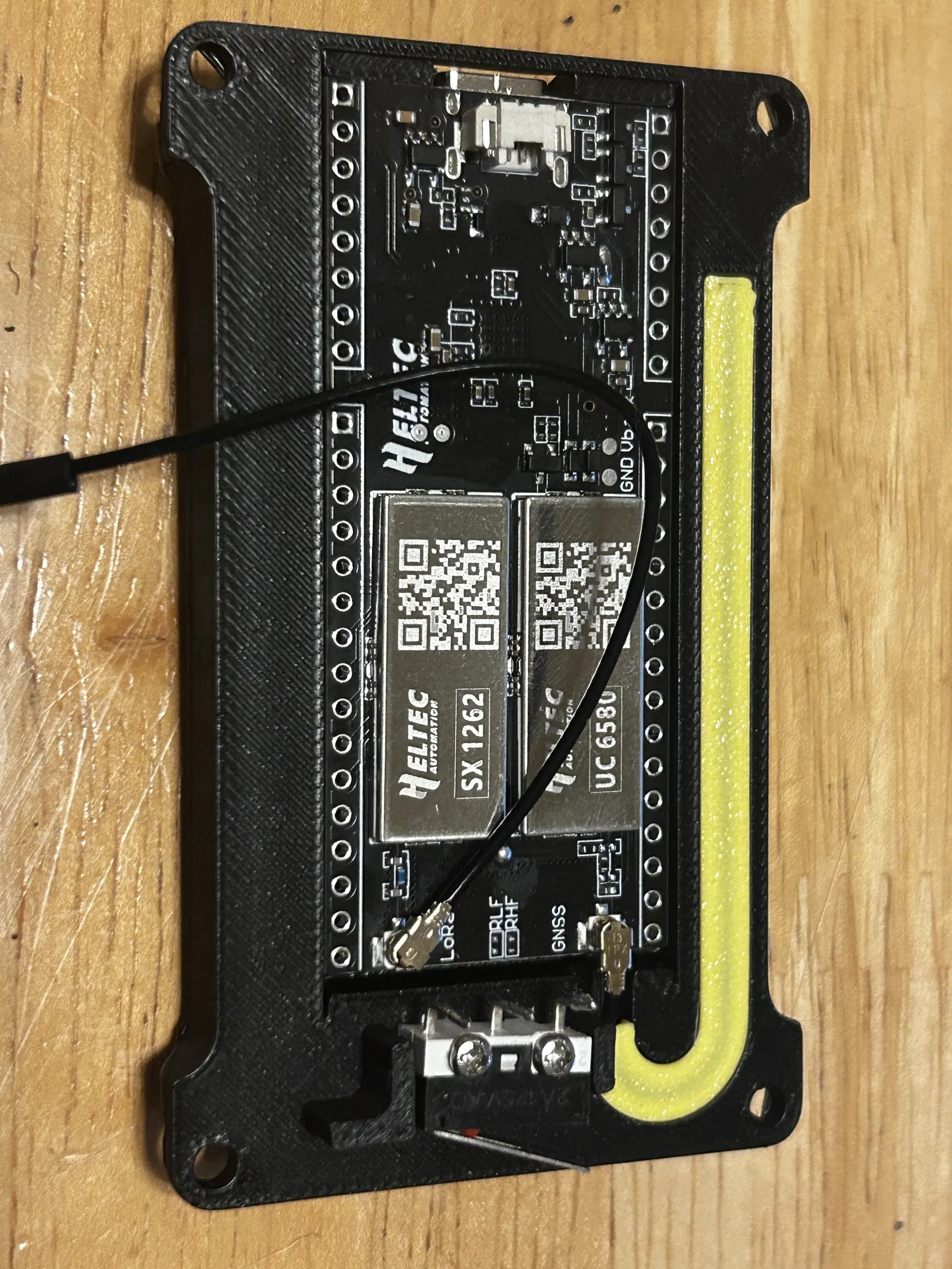

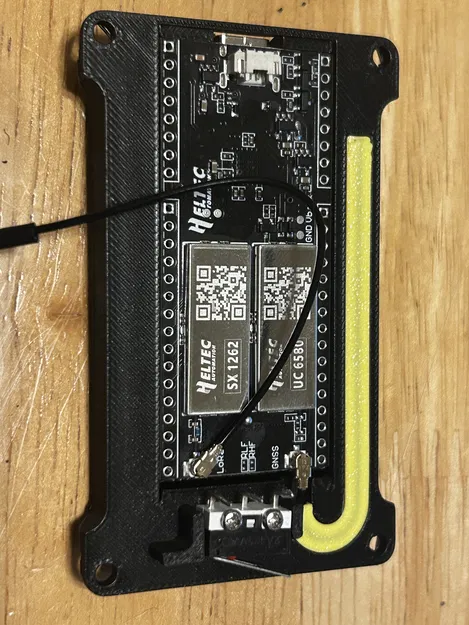

Lắp module Heltec Tracker vào mặt vỏ trên qua cửa sổ LCD và luồn ăng-ten GPS vào chỗ lõm GPS. Kẹp vỏ lại trên ăng-ten.

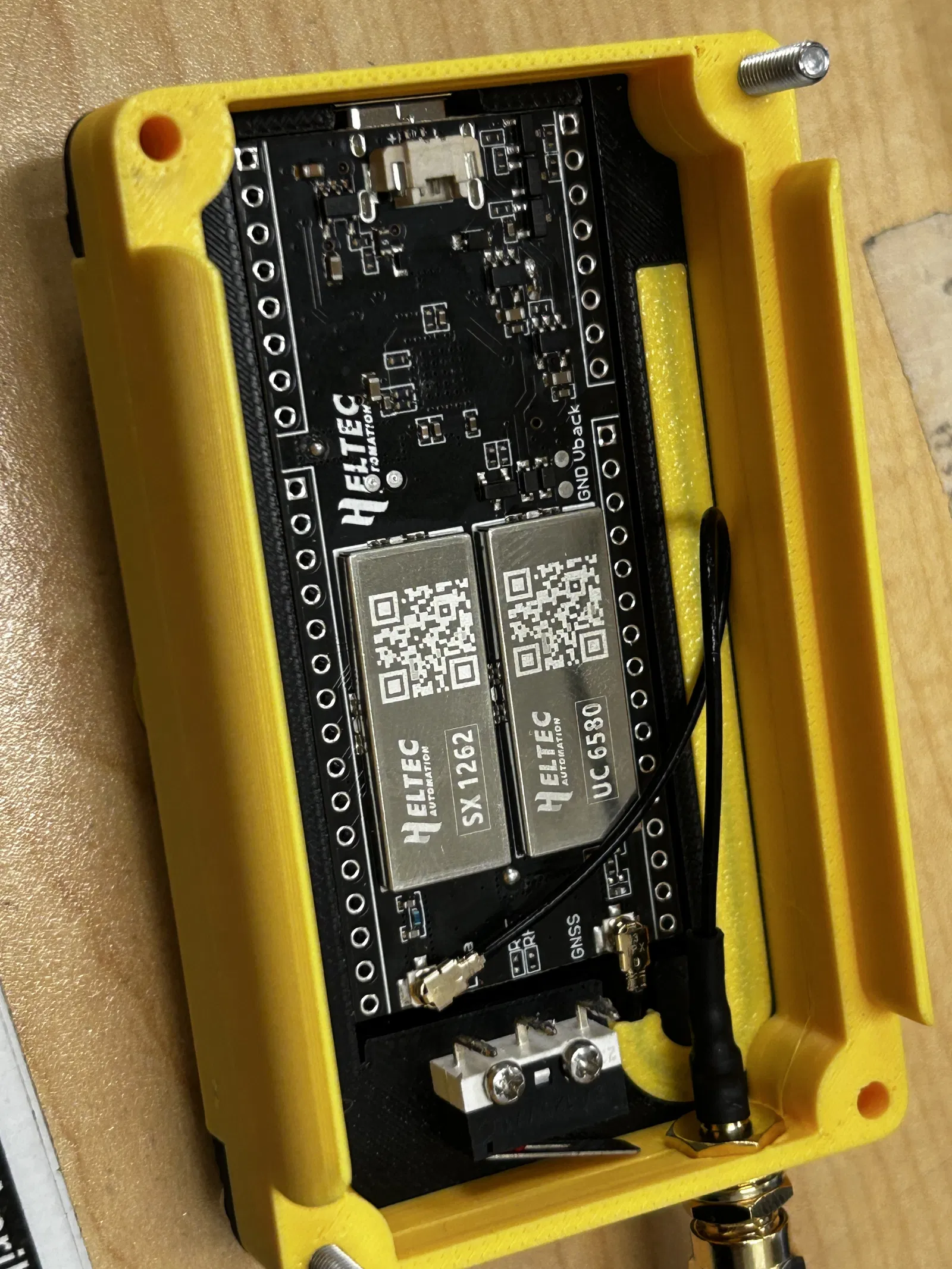

Cố định ăng-ten LoRa bên ngoài vào vỏ giữa và siết chặt đai ốc.

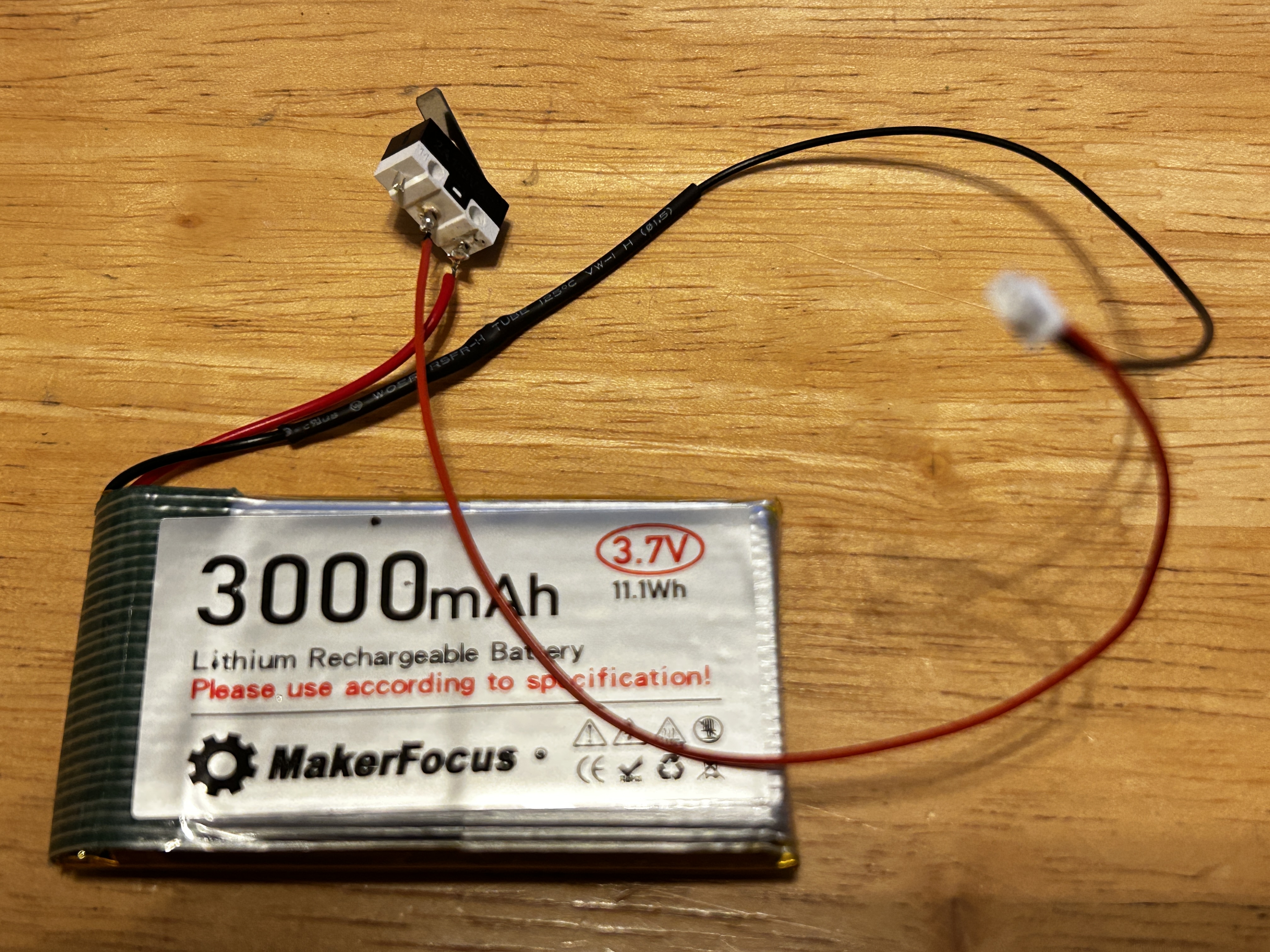

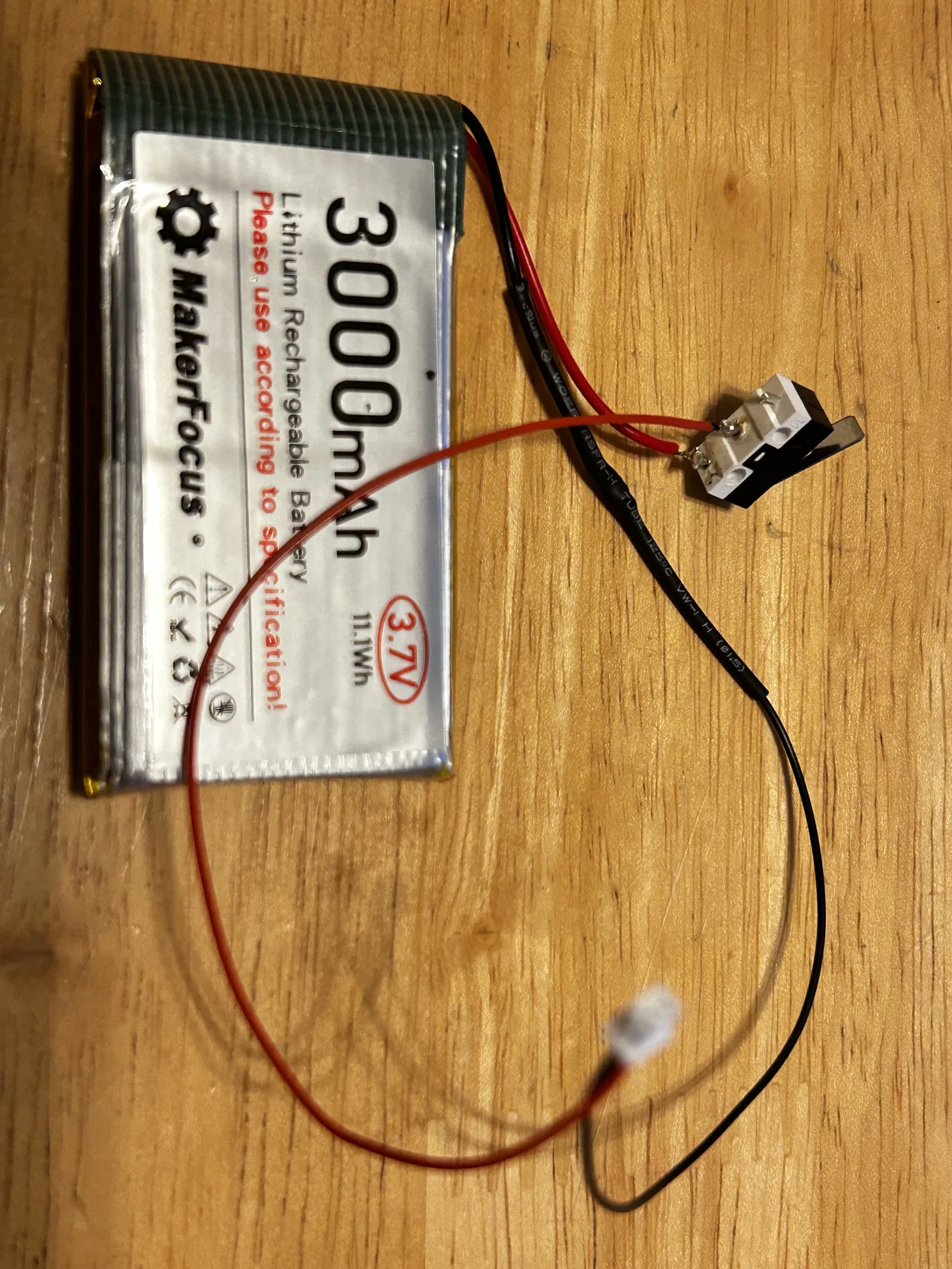

Hàn pin vào công tắc như trong hình.

Làm ngắn dây dương của pin và hàn vào chân chung (common) của công tắc.

Hàn dây màu đỏ của đầu nối JST ZH 2 chân vào phía Thường Mở (Normally Open - NO) của công tắc.

Cuối cùng, hàn dây màu đen từ pin trực tiếp vào đầu nối JST ZH. Dùng ống co nhiệt để cách điện các mối hàn đó.

Trượt nút gạt công tắc nguồn 3D vào vị trí, nhưng đừng bật sang chế độ ON.

Tui đã cố định công tắc vào vỏ trên bằng mấy con ốc M1.2x8 thừa từ công tắc giới hạn của máy in 3D cũ. Tui không biết tìm mua mấy con này ở đâu với giá hợp lý. Ông/bà có thể dùng một ít keo để cố định nếu không muốn hoặc không tìm được ốc.

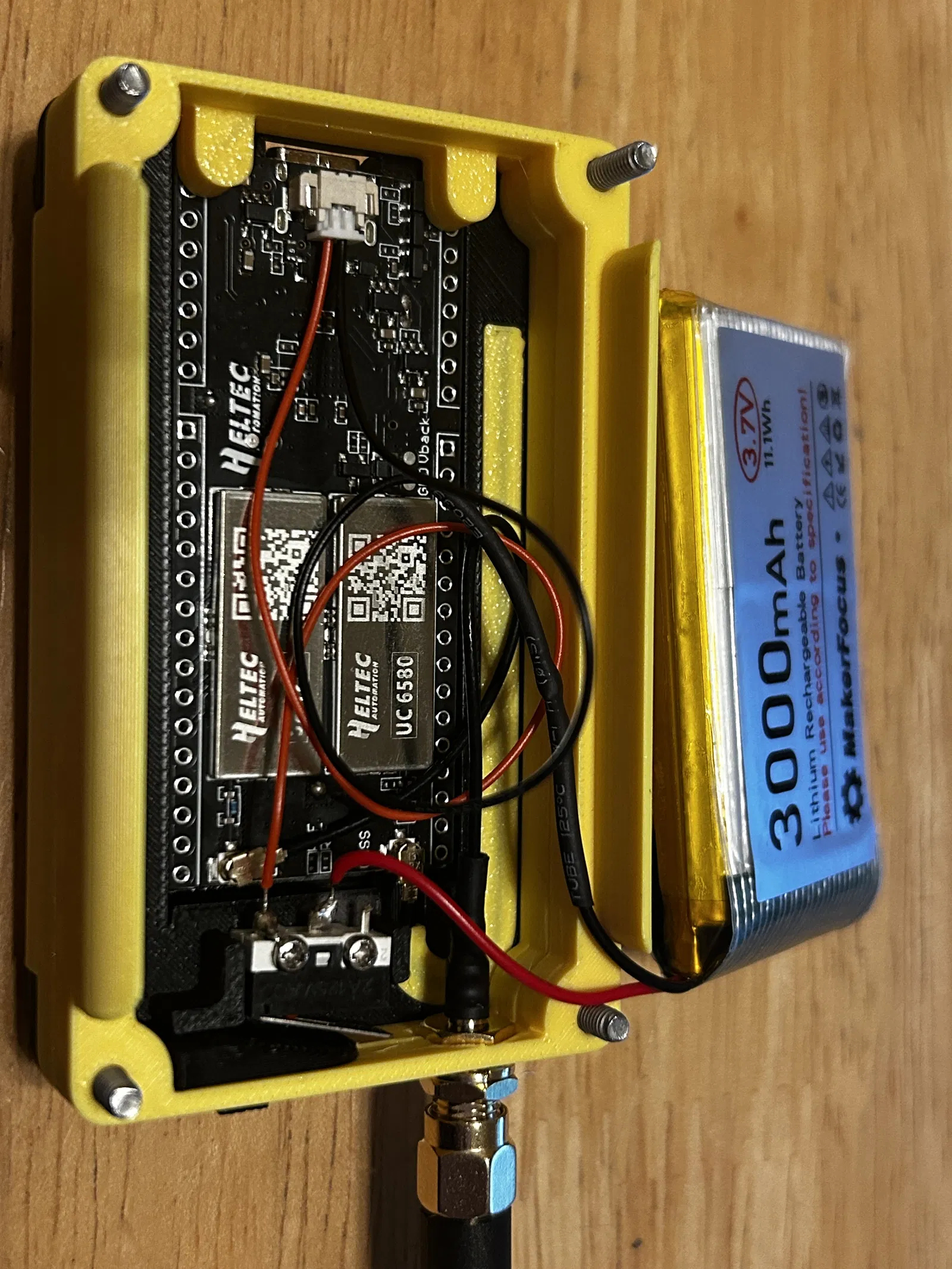

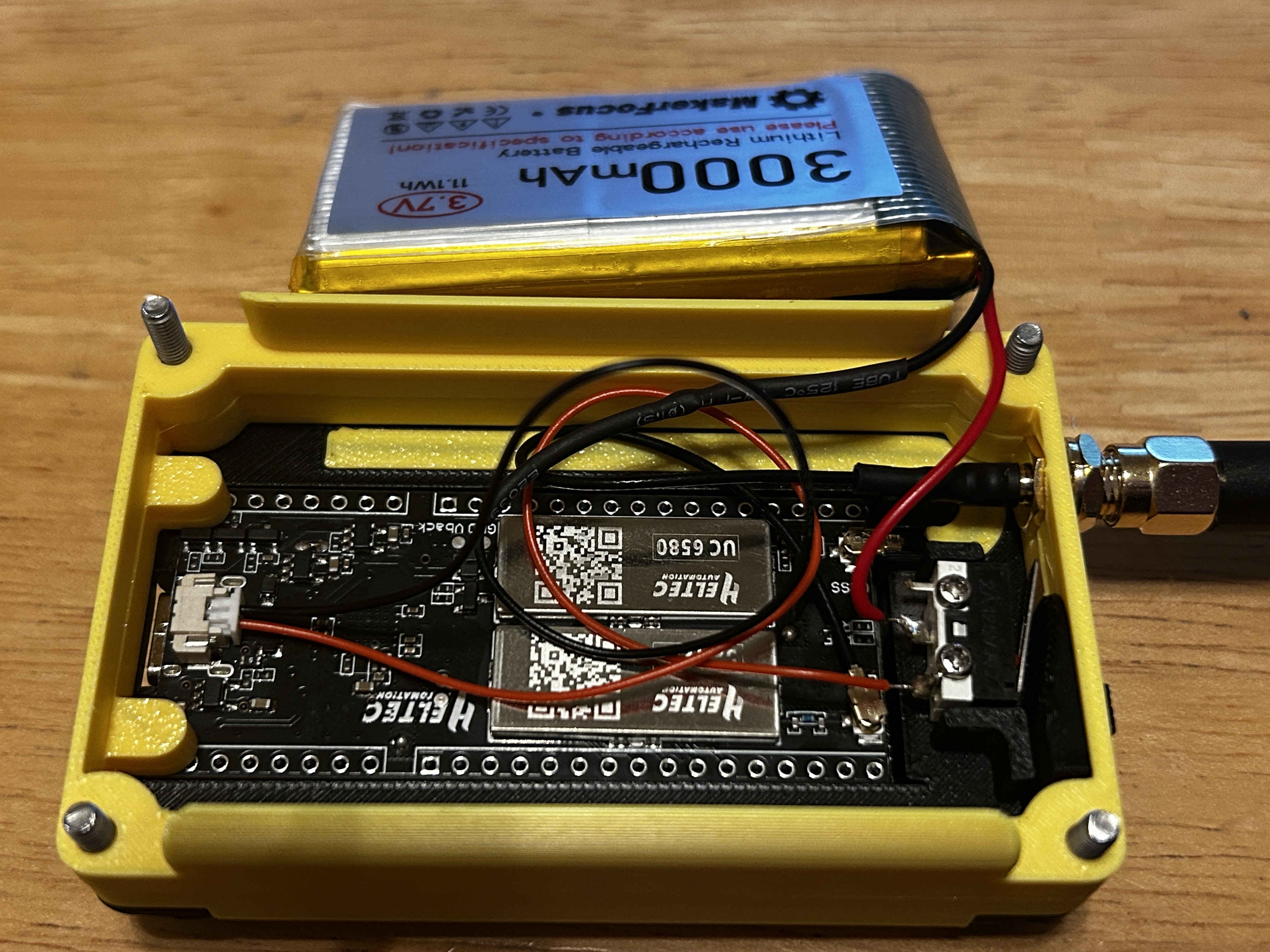

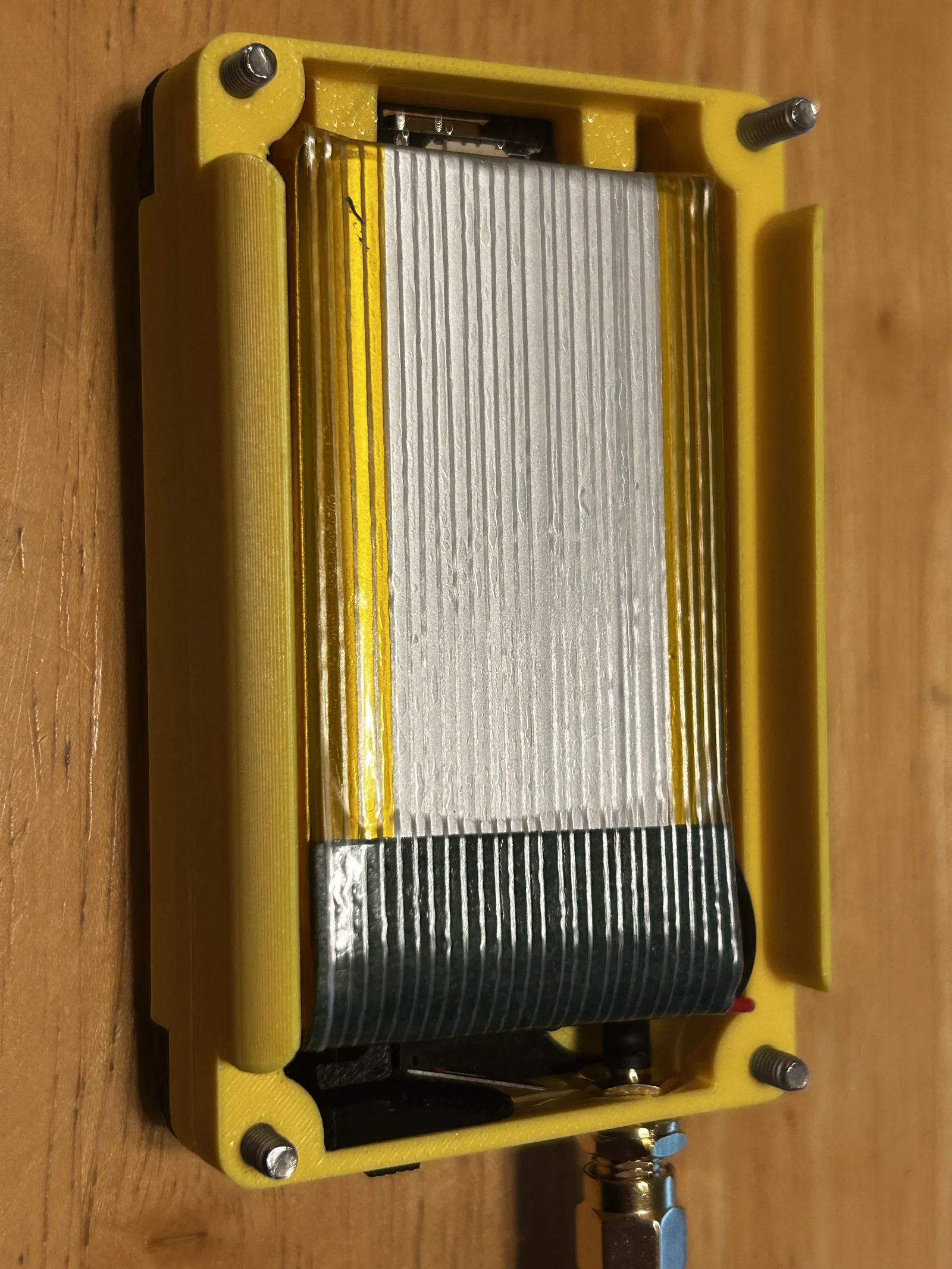

Cắm pin vào bo mạch Heltec Tracker và nhét nó vào vỏ. NHỚ LÀ PHẢI GẮN ĂNG-TEN VÀO TRONG TRƯỜNG HỢP NÓ BẬT LÊN NHA! Ông/bà không muốn làm hỏng radio của mình trước khi kịp xài đâu.

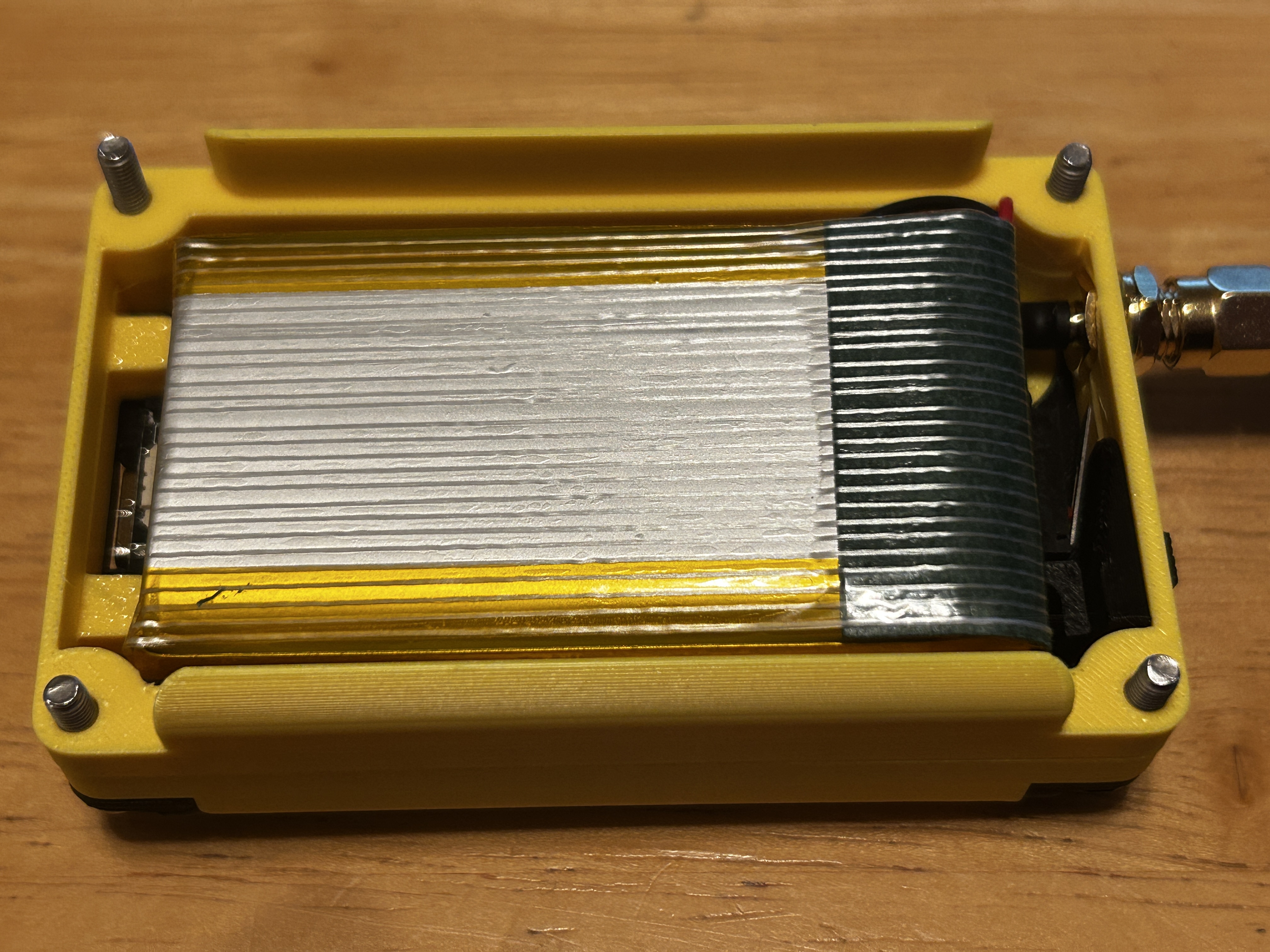

Cuối cùng, lắp phần đáy của vỏ vào và siết chặt lại bằng ốc và đai ốc. Tui đã dùng 4 con ốc và đai ốc M3x18 để cố định vỏ. Mua cả bộ thì rẻ hơn rồi dùng trong bộ đó để lắp ráp mấy thứ khác.
