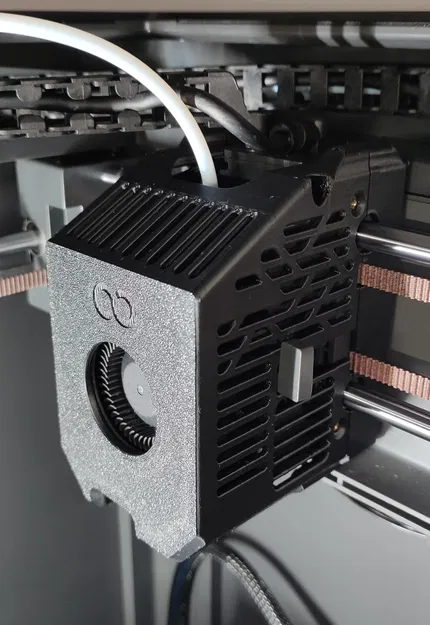

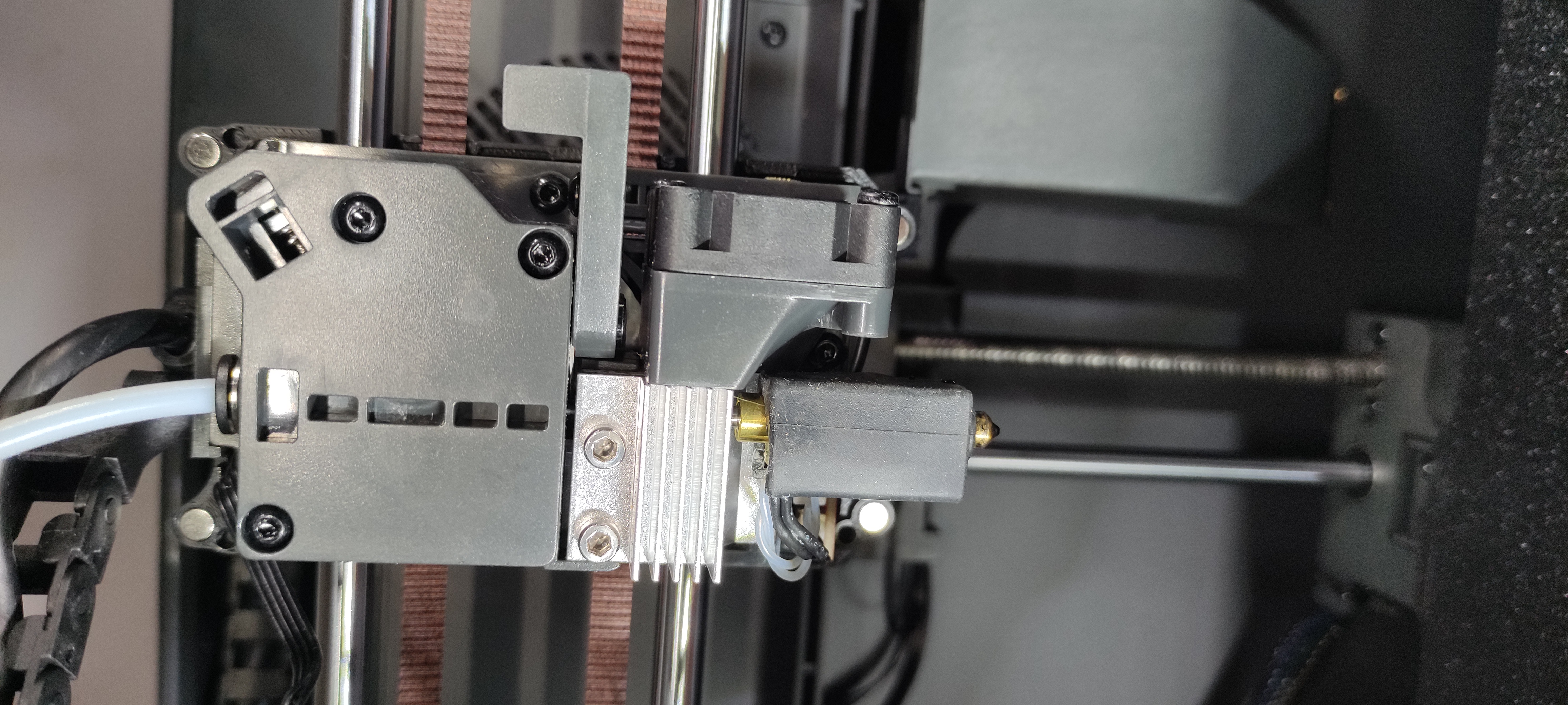

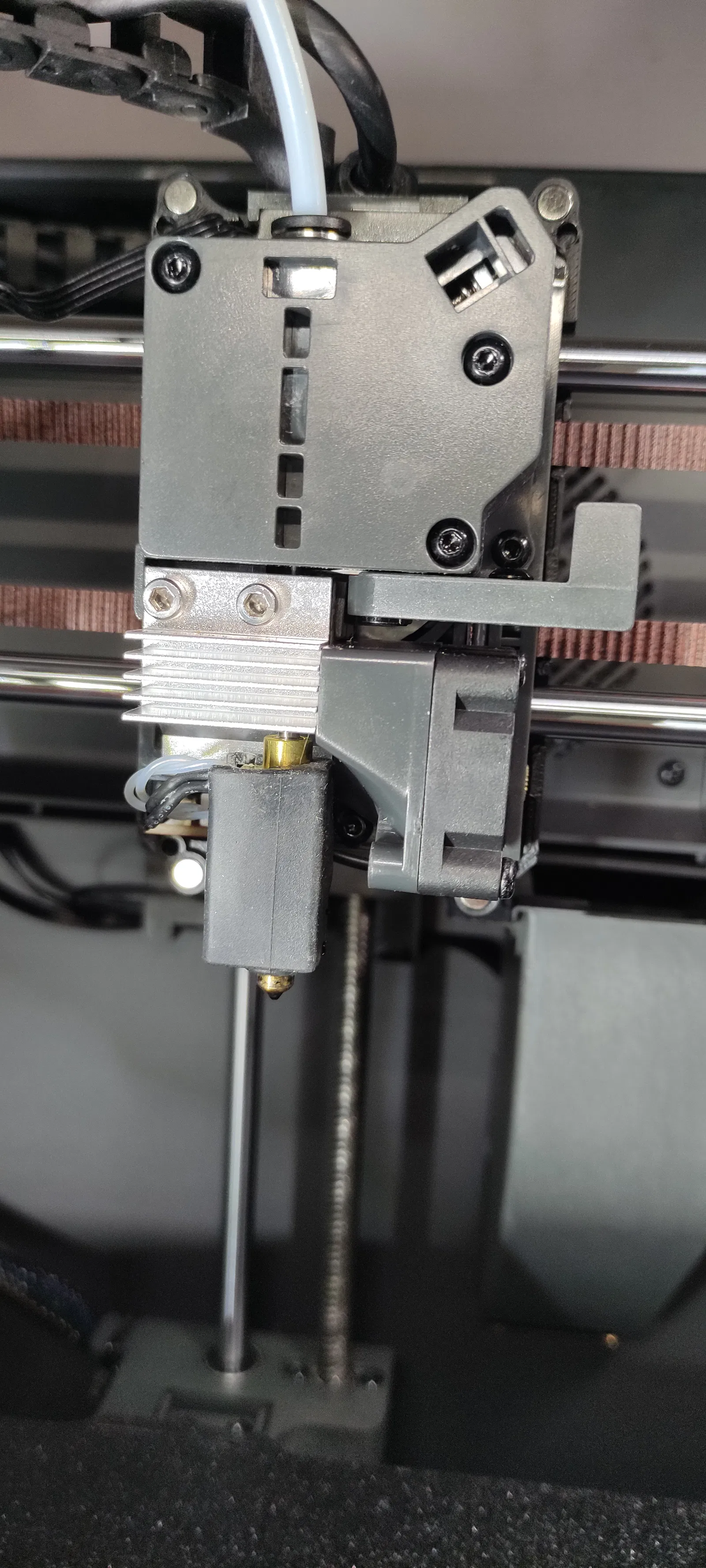

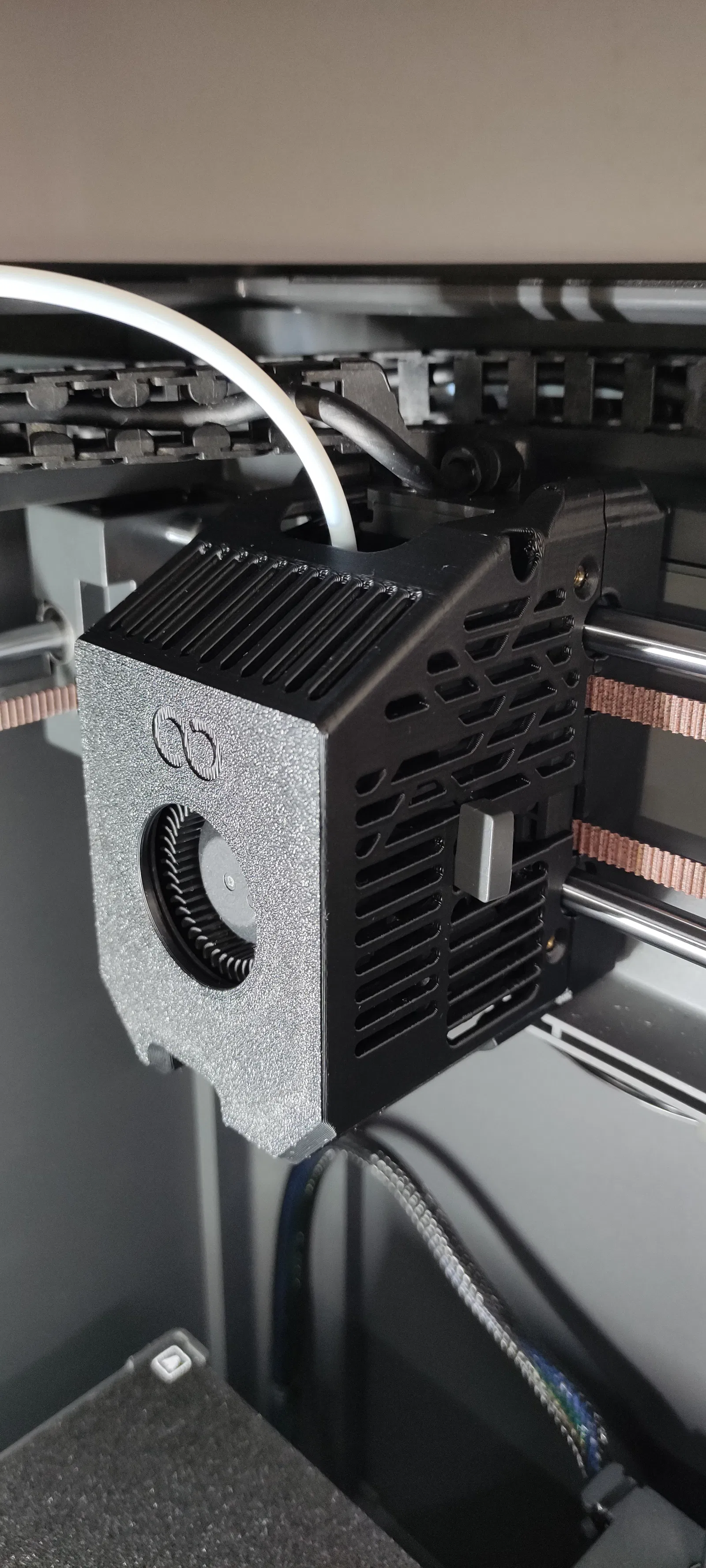

Bản chỉnh sửa nắp đầu phun Elegoo Centauri Carbon

Bản chỉnh sửa lại từ mẫu SE3D.

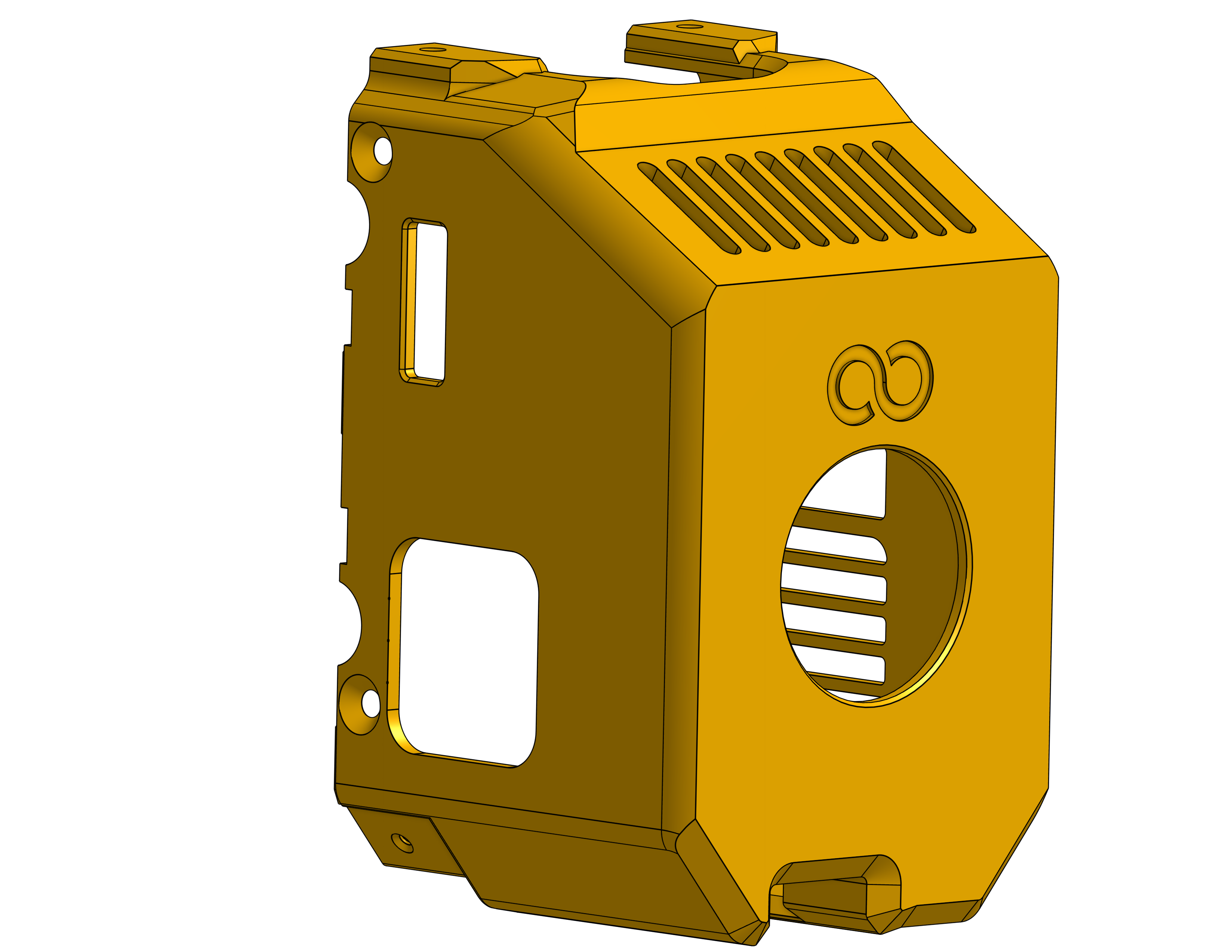

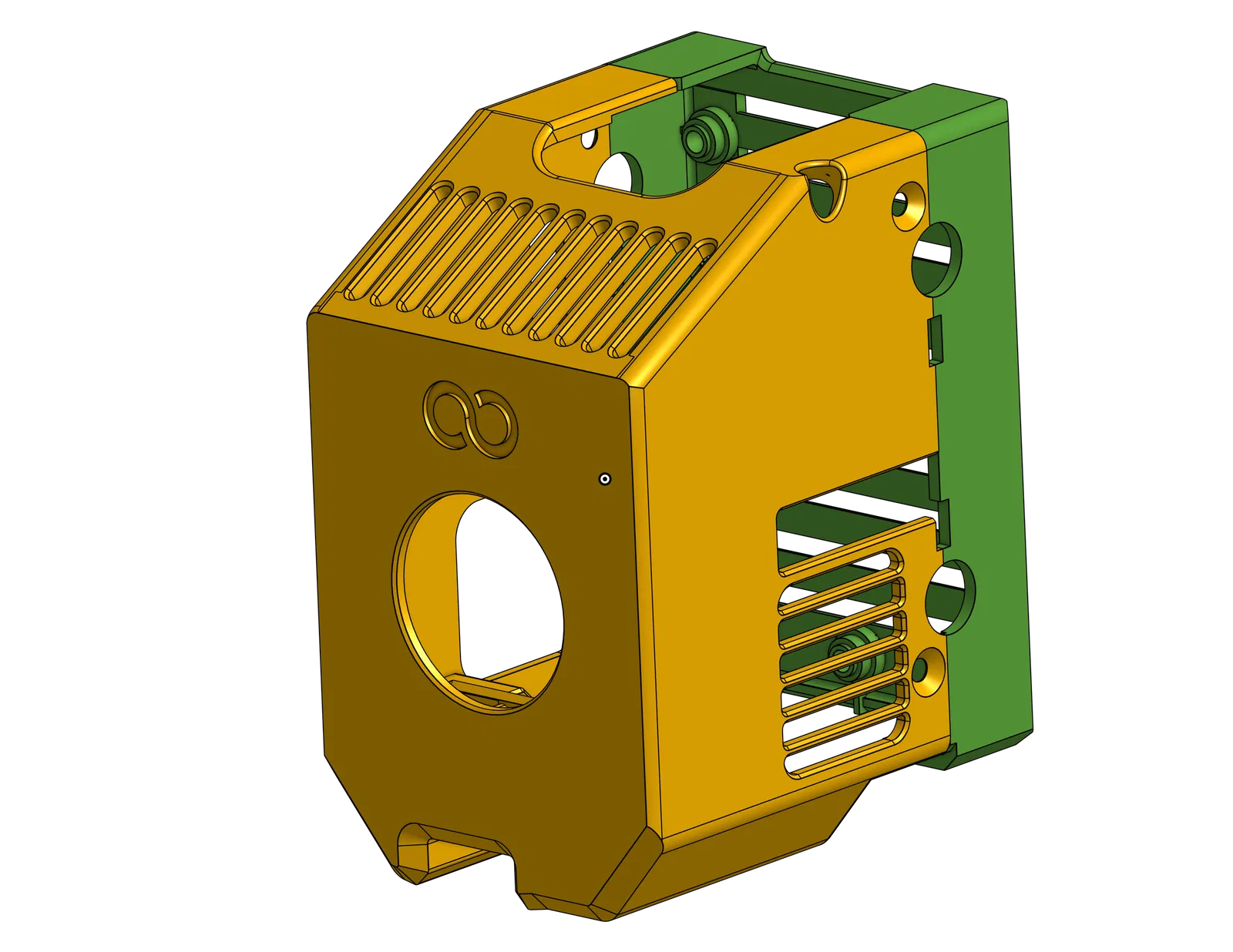

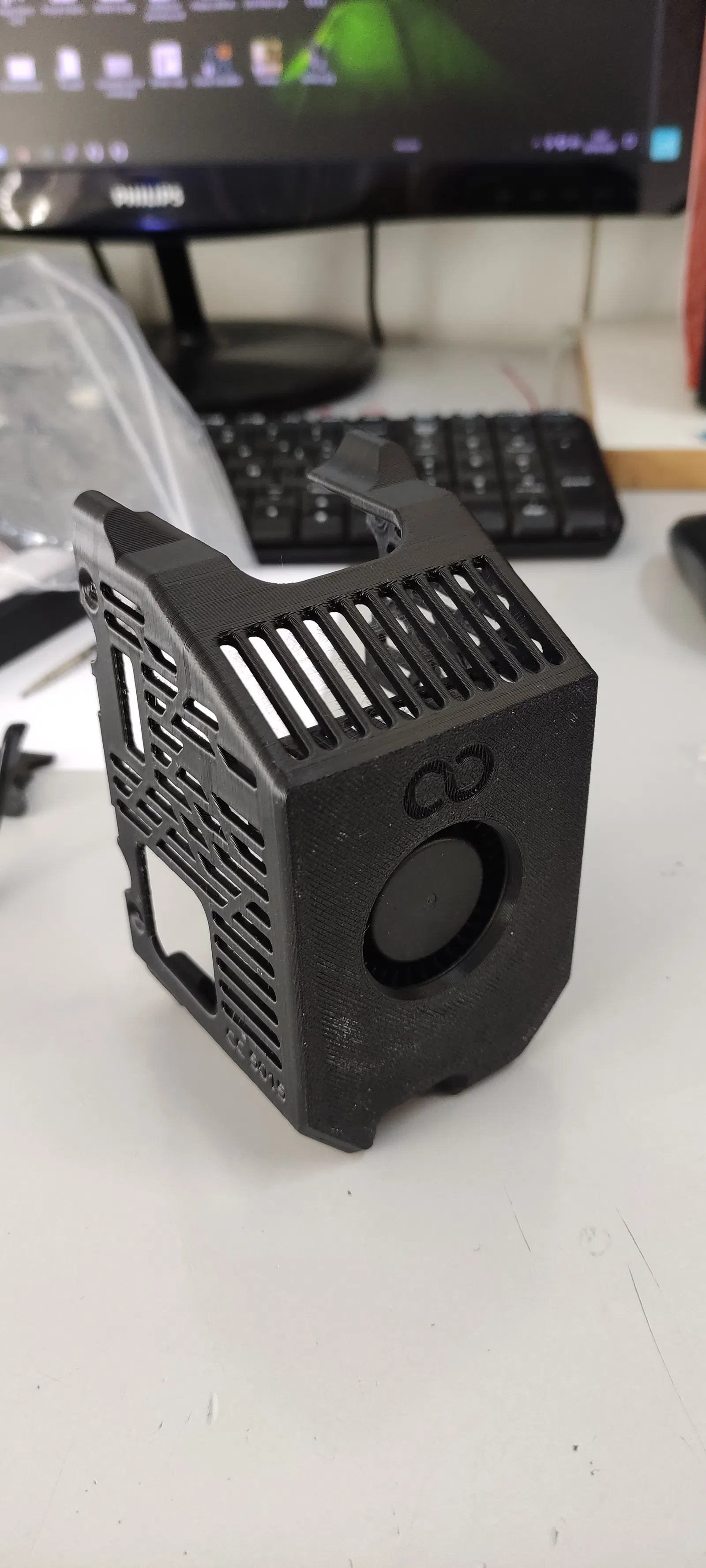

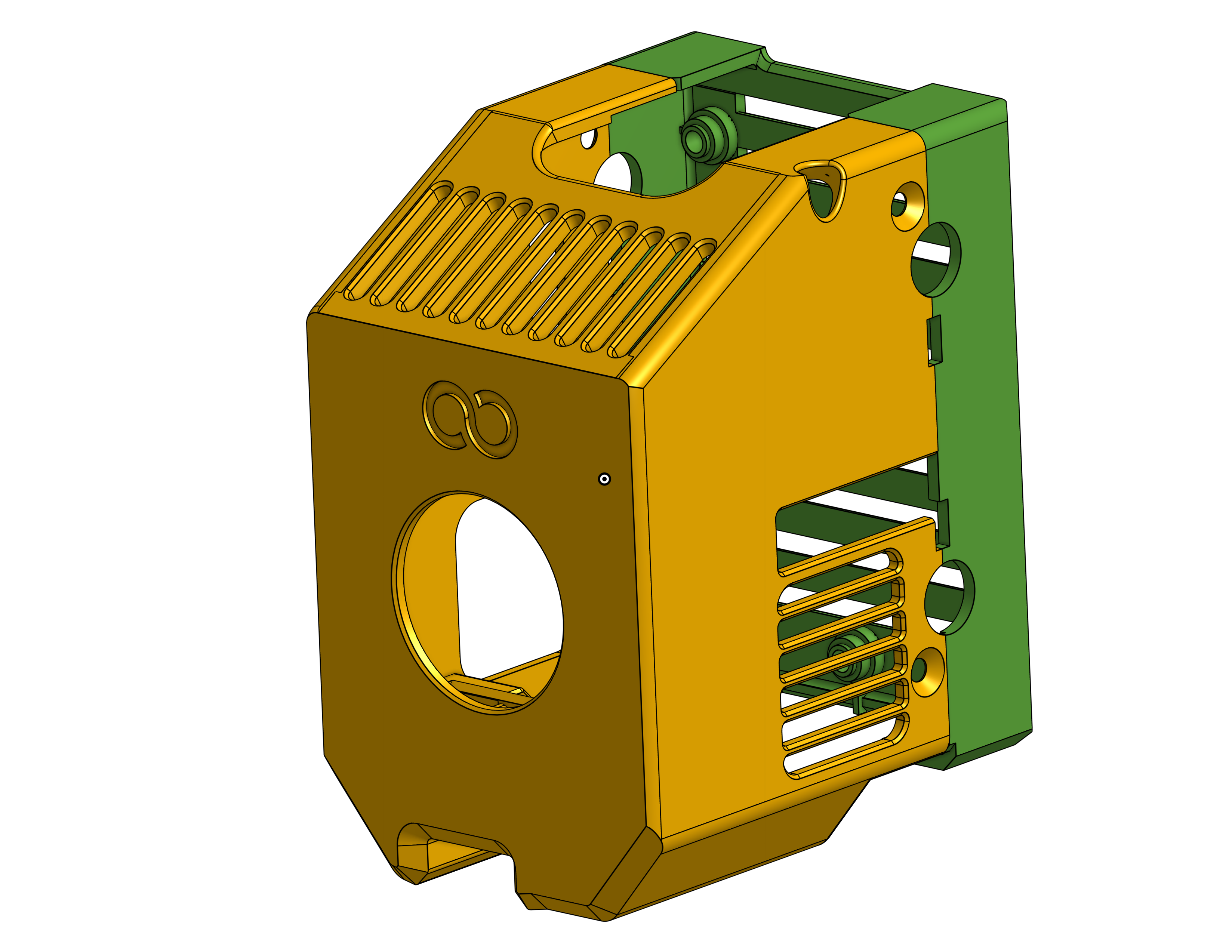

Tôi thấy phần rãnh bị gãy dễ dàng, nên tôi đã làm lại các lỗ cho ốc zin. Tôi cũng thiết kế lại để tăng cường thông gió và phần nắp trên.

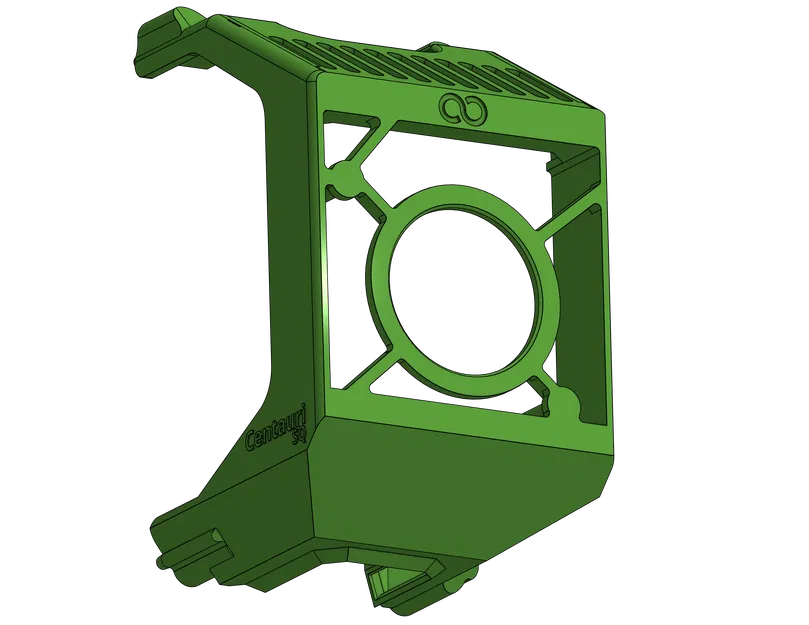

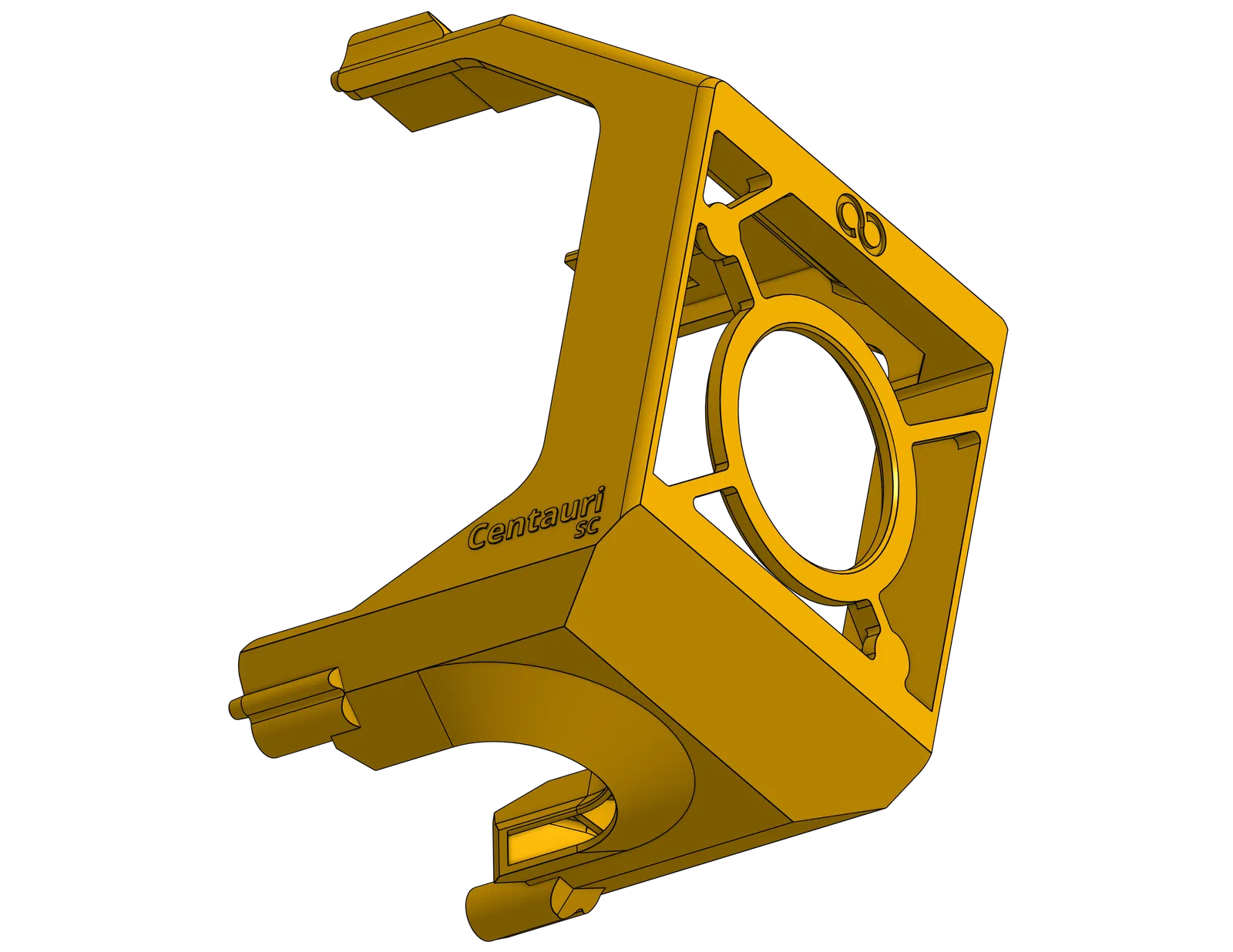

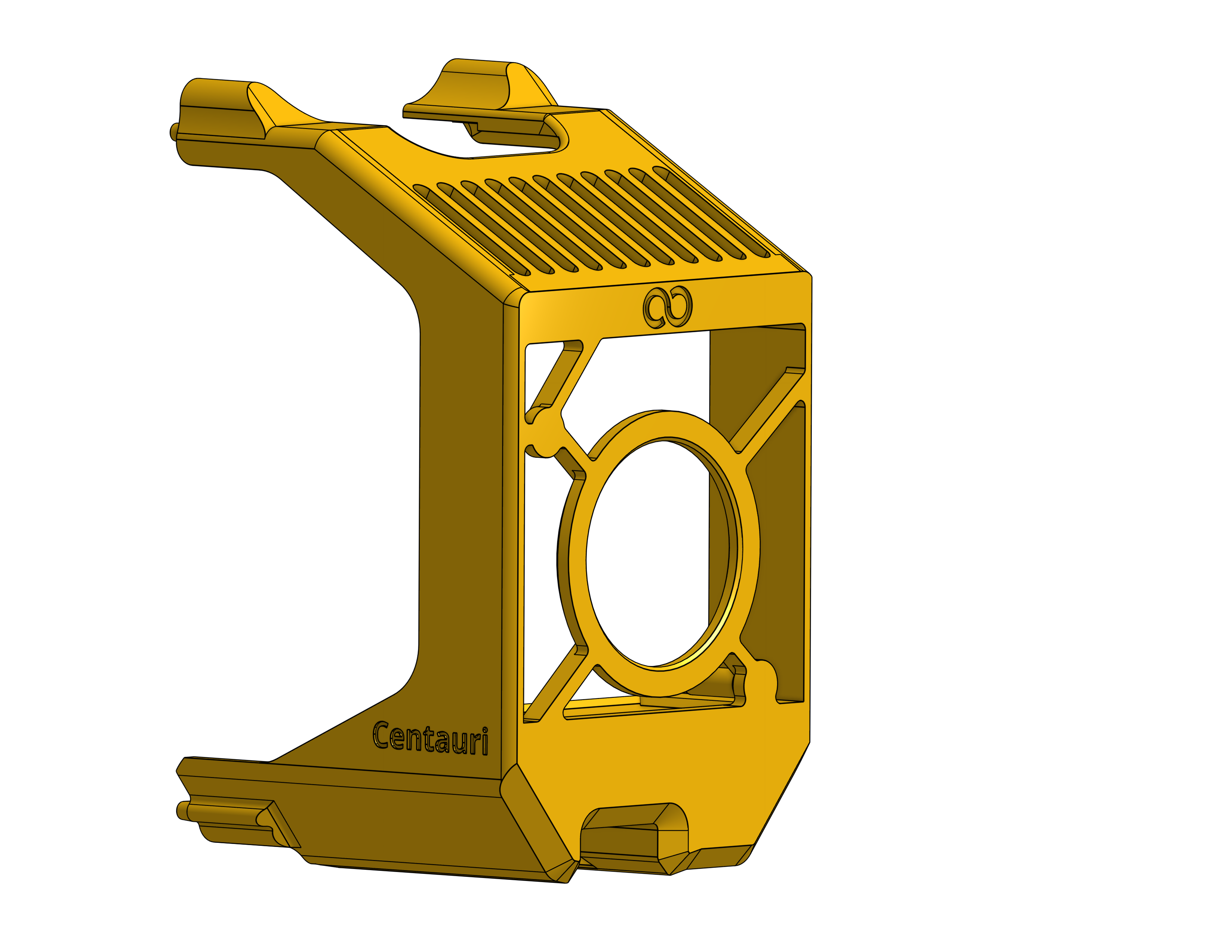

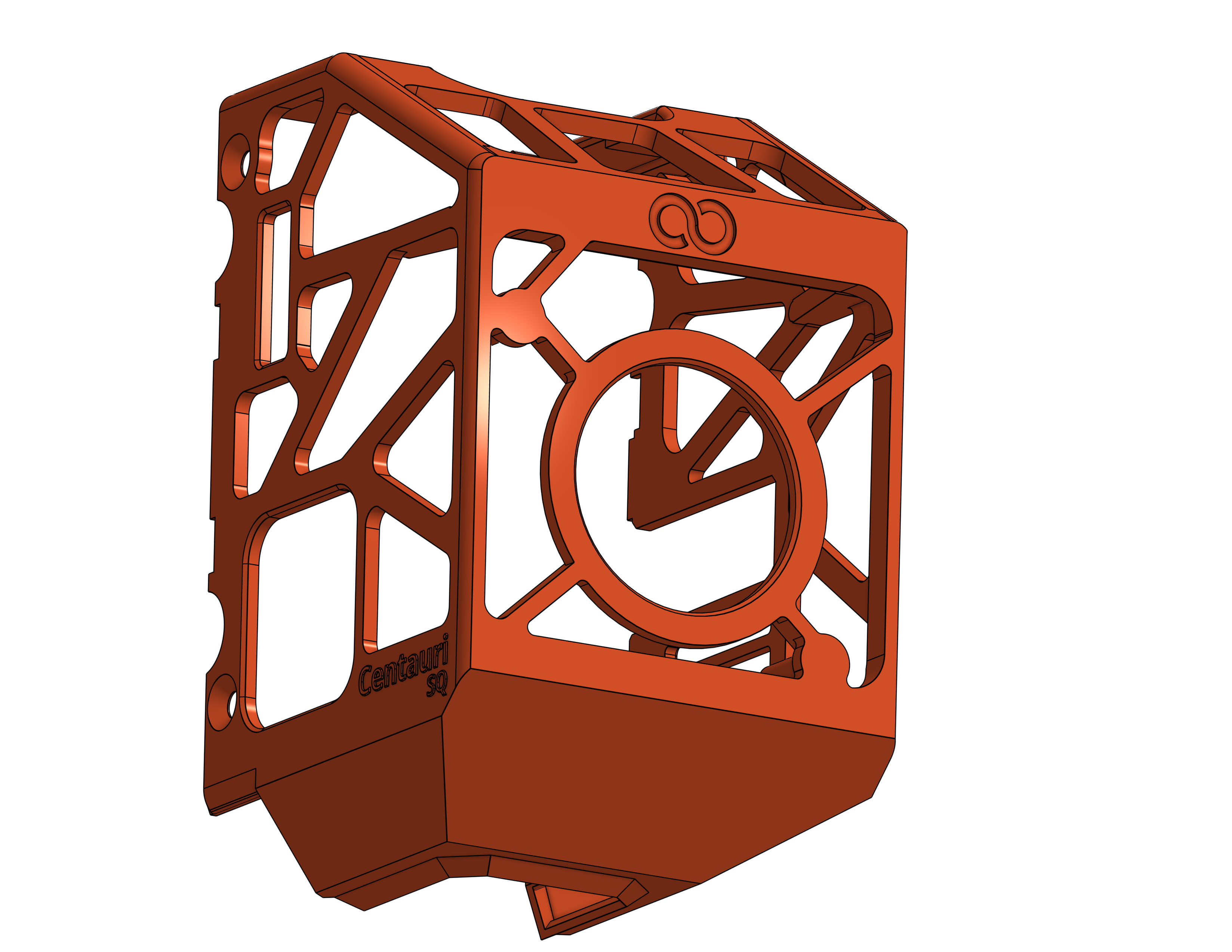

Thêm phần Front Skeleton mới, bản V và V5015 với các đường dẫn khí được thiết kế lại, dạng tròn và vuông. Cải thiện khu vực đầu phun khí và giảm trọng lượng một chút. Ngoài ra, còn có phần back skeleton và lục giác mới. Sửa lỗi lệch lỗ ốc nhỏ và các thay đổi nhỏ khác. Bản V lý tưởng để thử nghiệm, dễ tháo lắp, nhẹ và cứng cáp.

Ống dẫn khí cho bản remix này:

Đã thêm file step

Thêm bản không có rãnh V2 và bản lục giác đục lỗ khác

Thêm bản nam châm (tròn 5x10mm) cần 8 nam châm. Các kích thước ngắn hơn để tiết kiệm trọng lượng. Kiểm tra xem nắp sau đã khớp chưa.

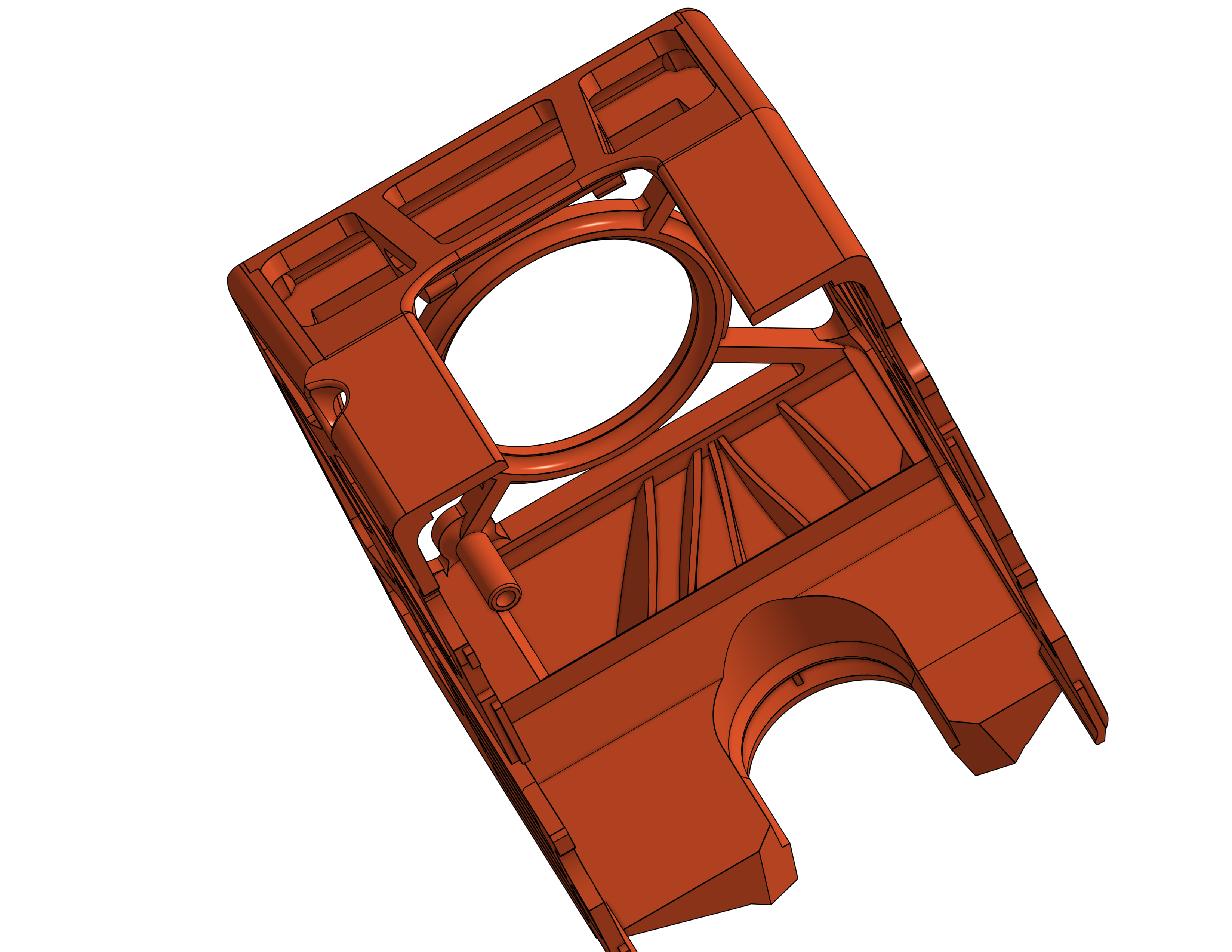

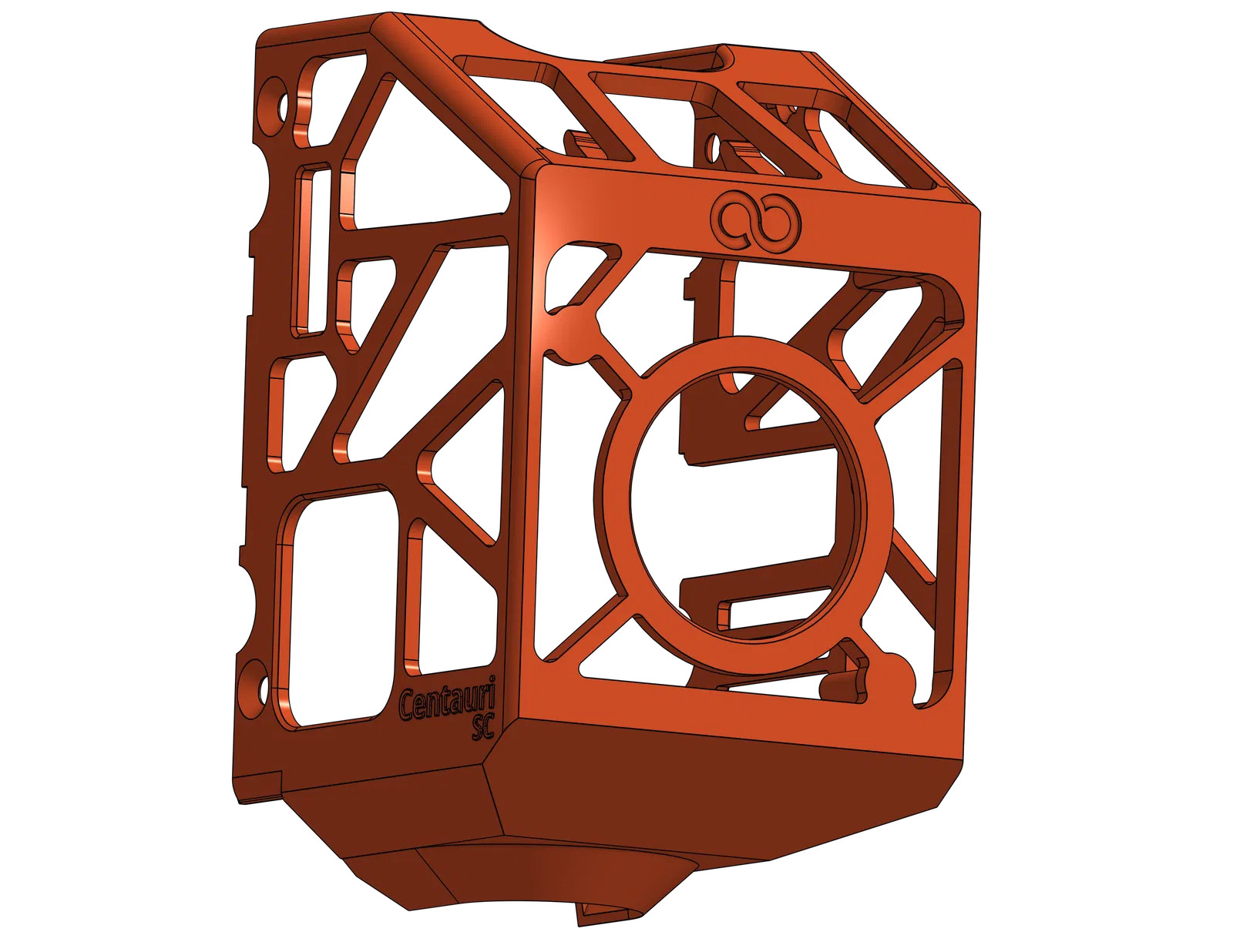

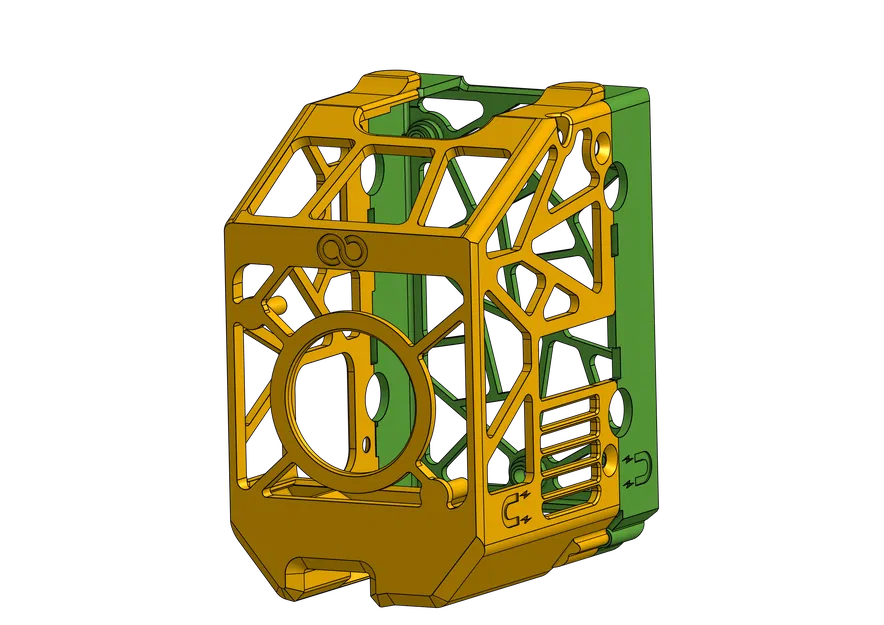

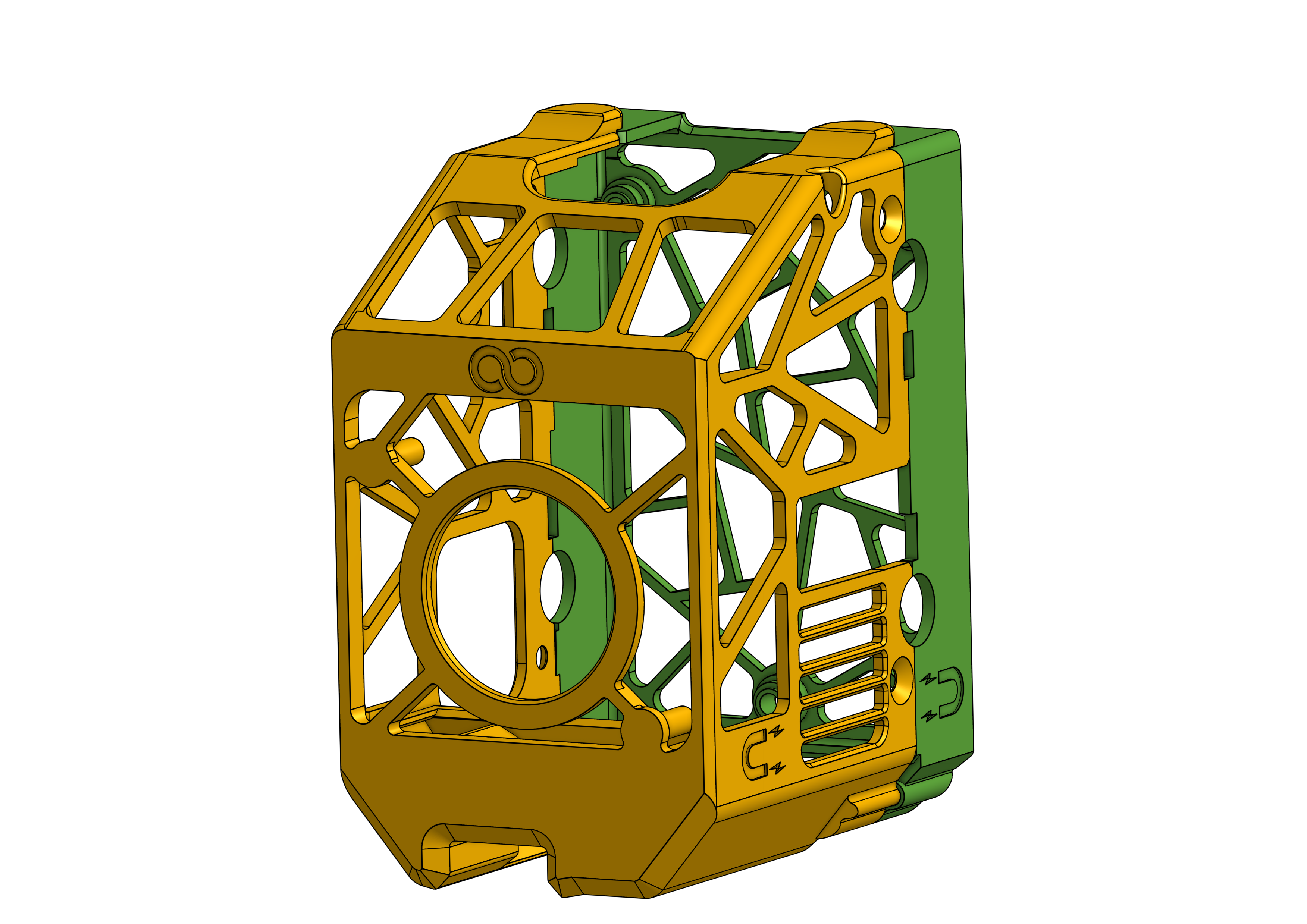

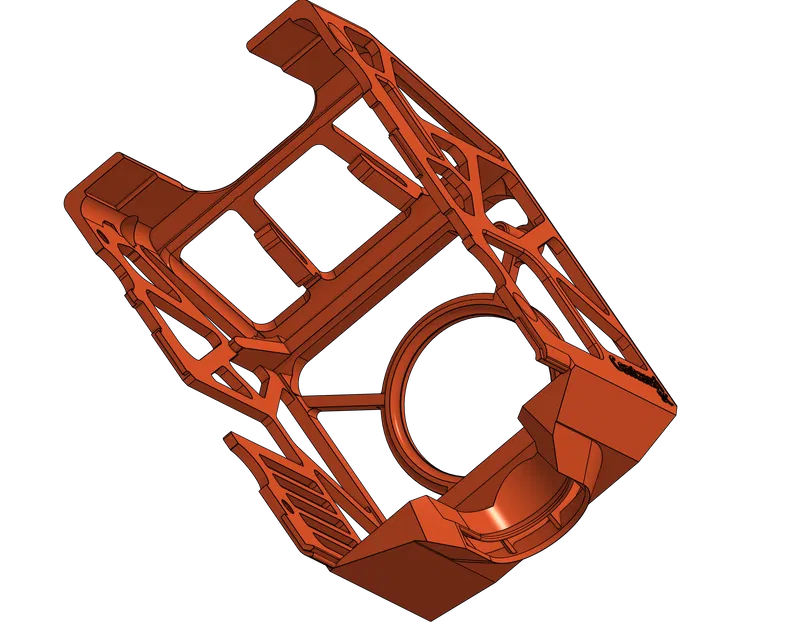

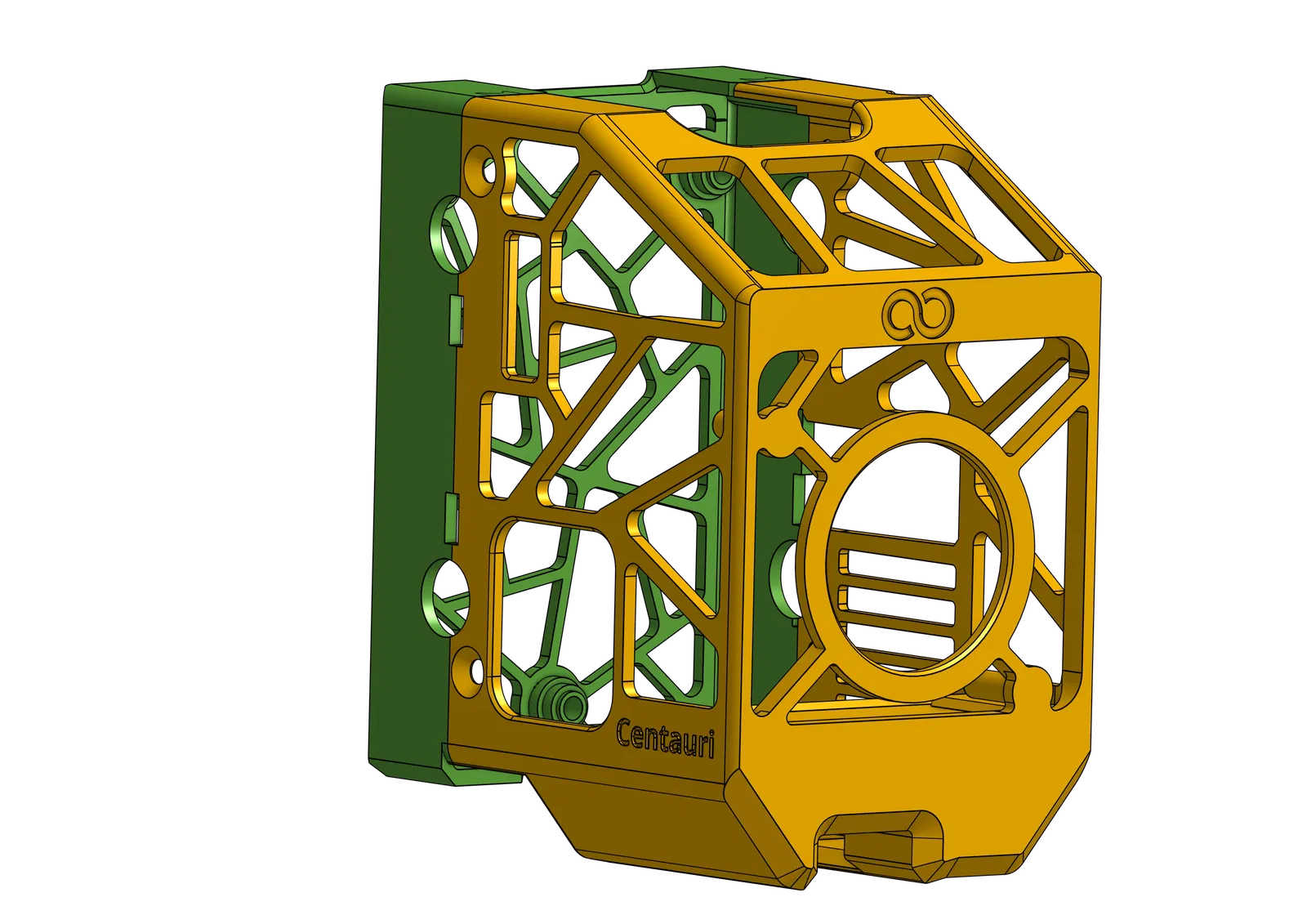

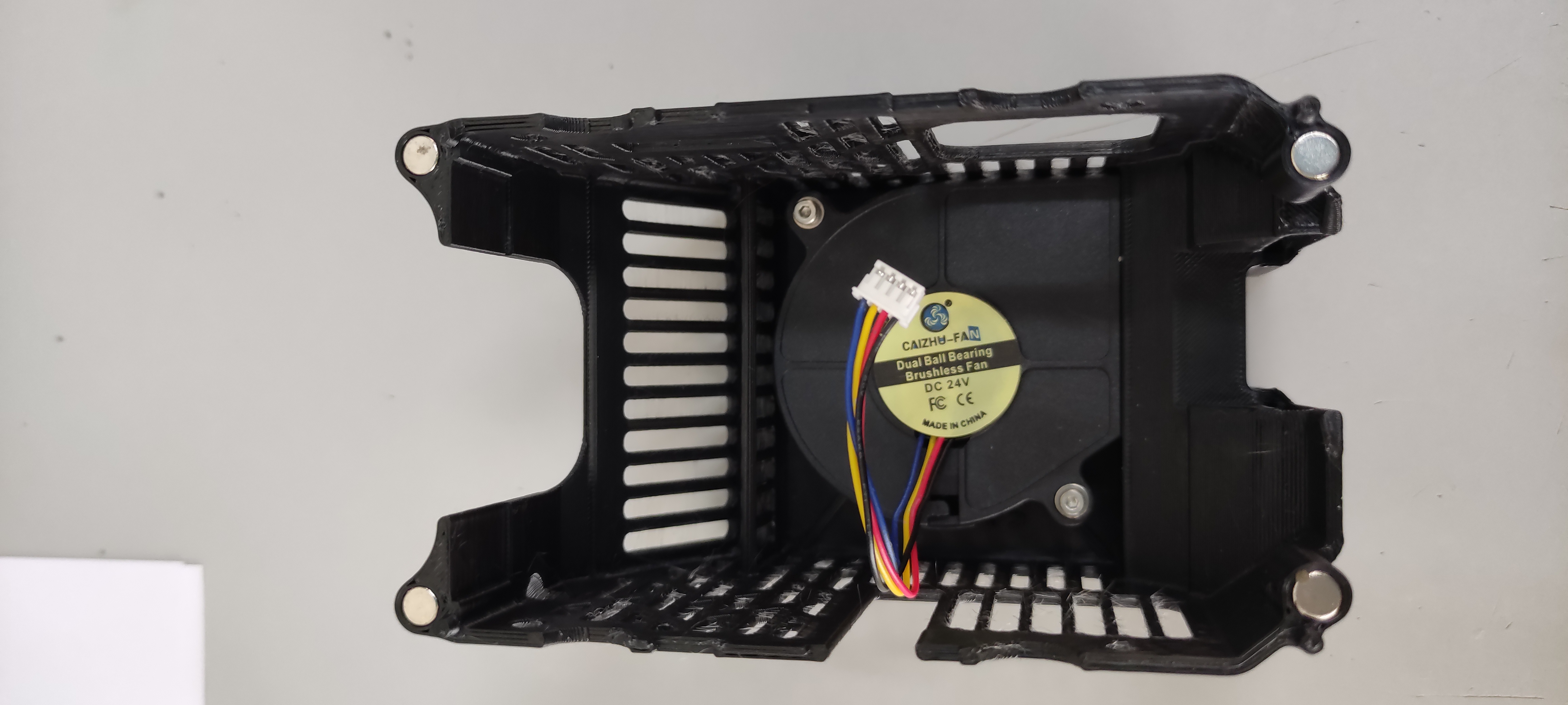

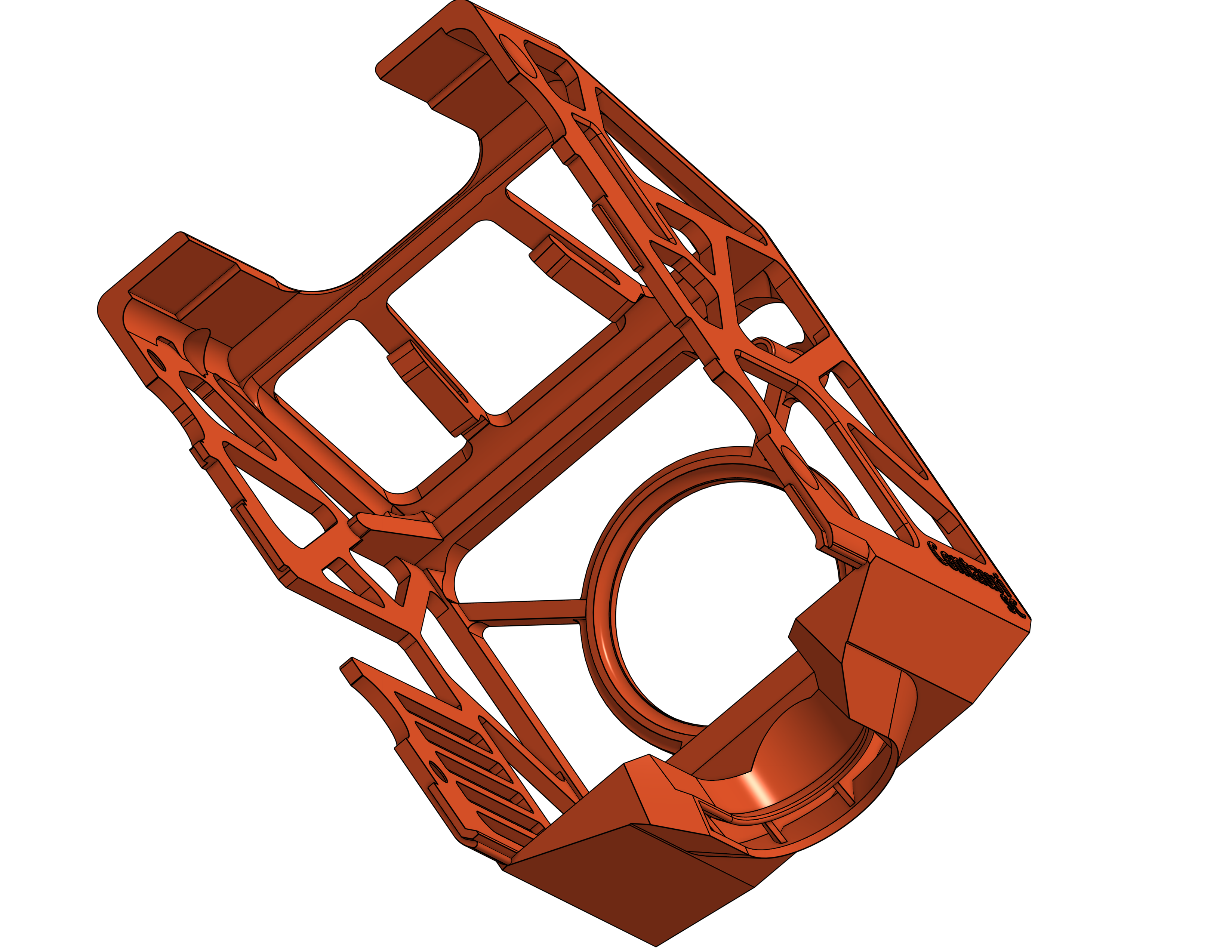

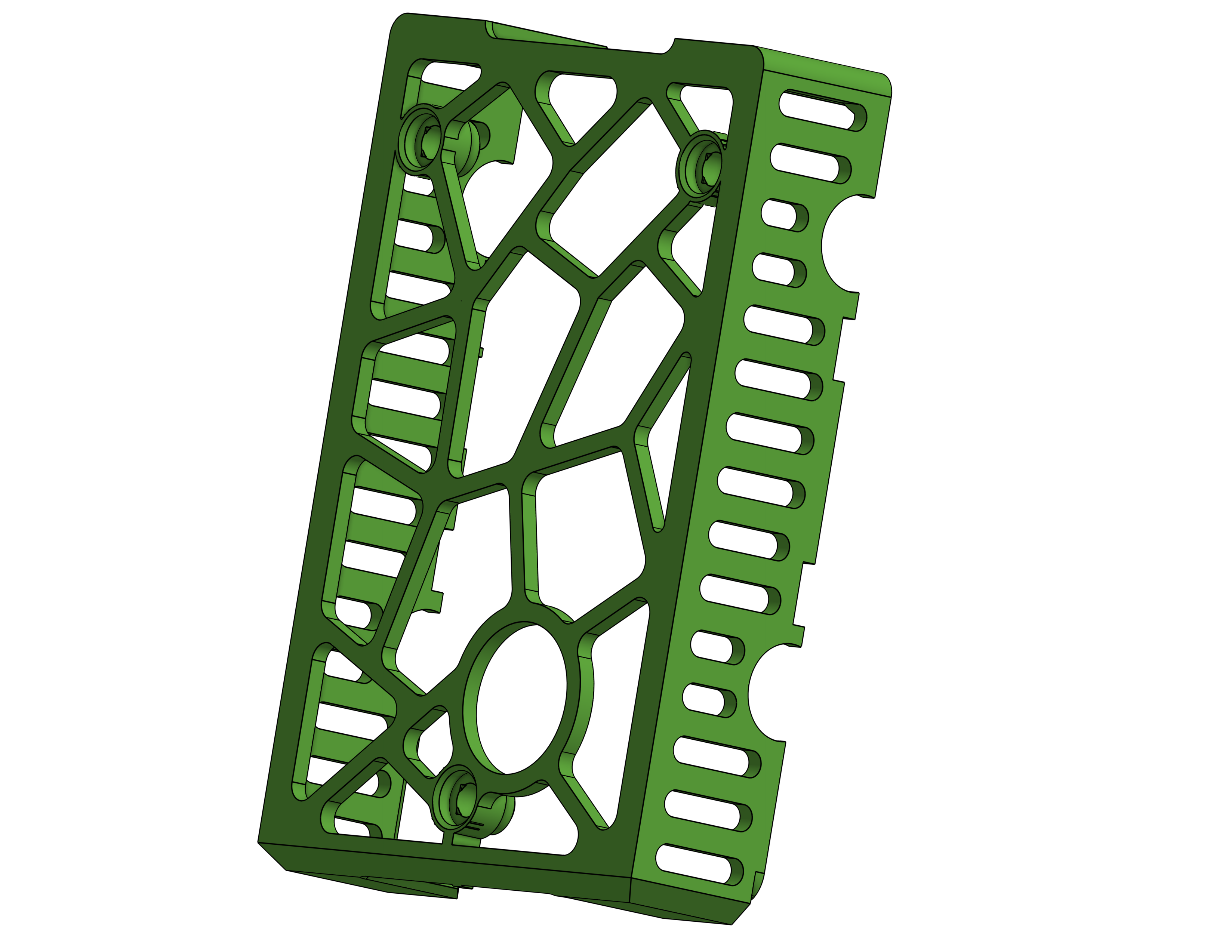

Thêm bản Skeleton nhẹ có và không có nam châm (cần 4 nam châm tròn 5x10mm)

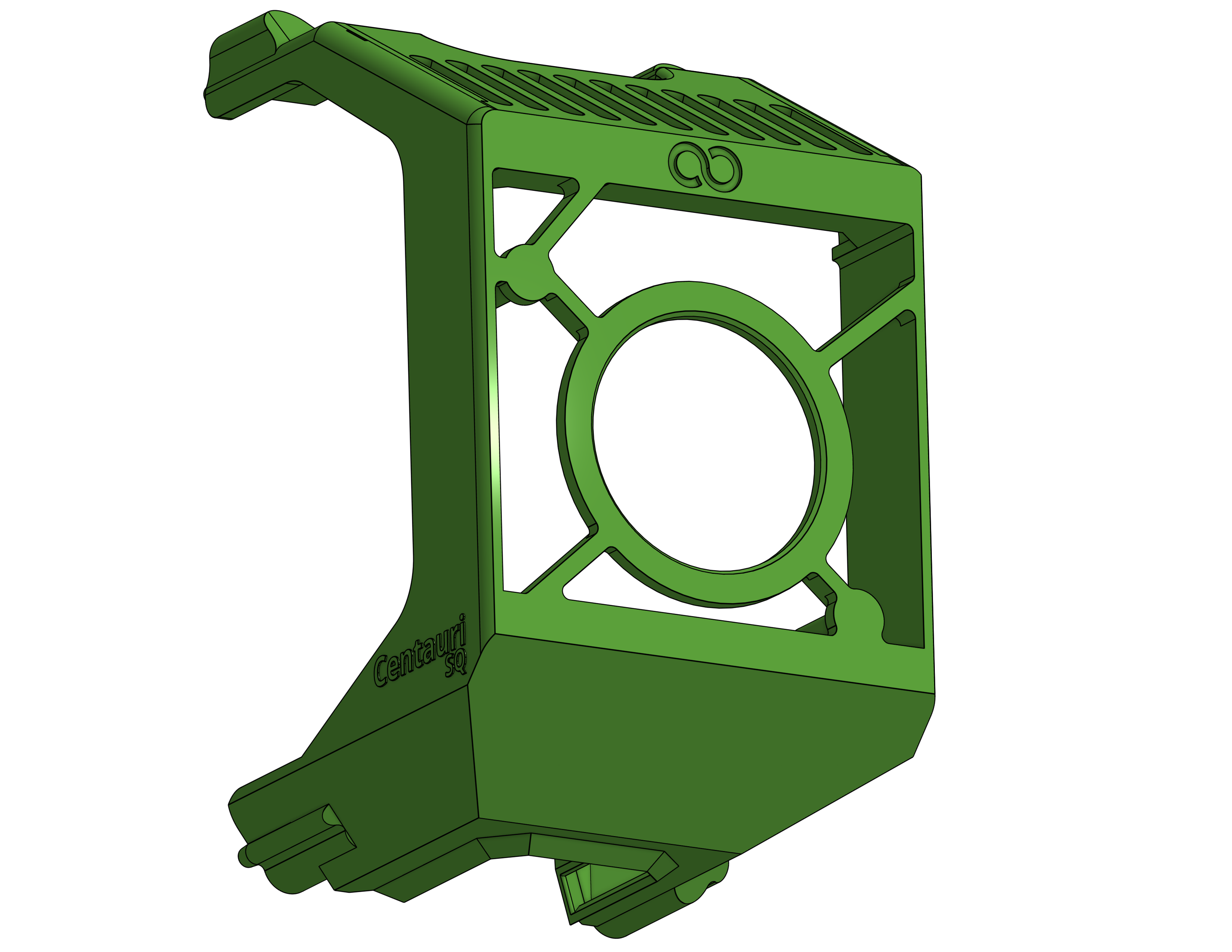

Thêm hai bản nam châm V mới (dễ in và nhẹ hơn bản không có skeleton)

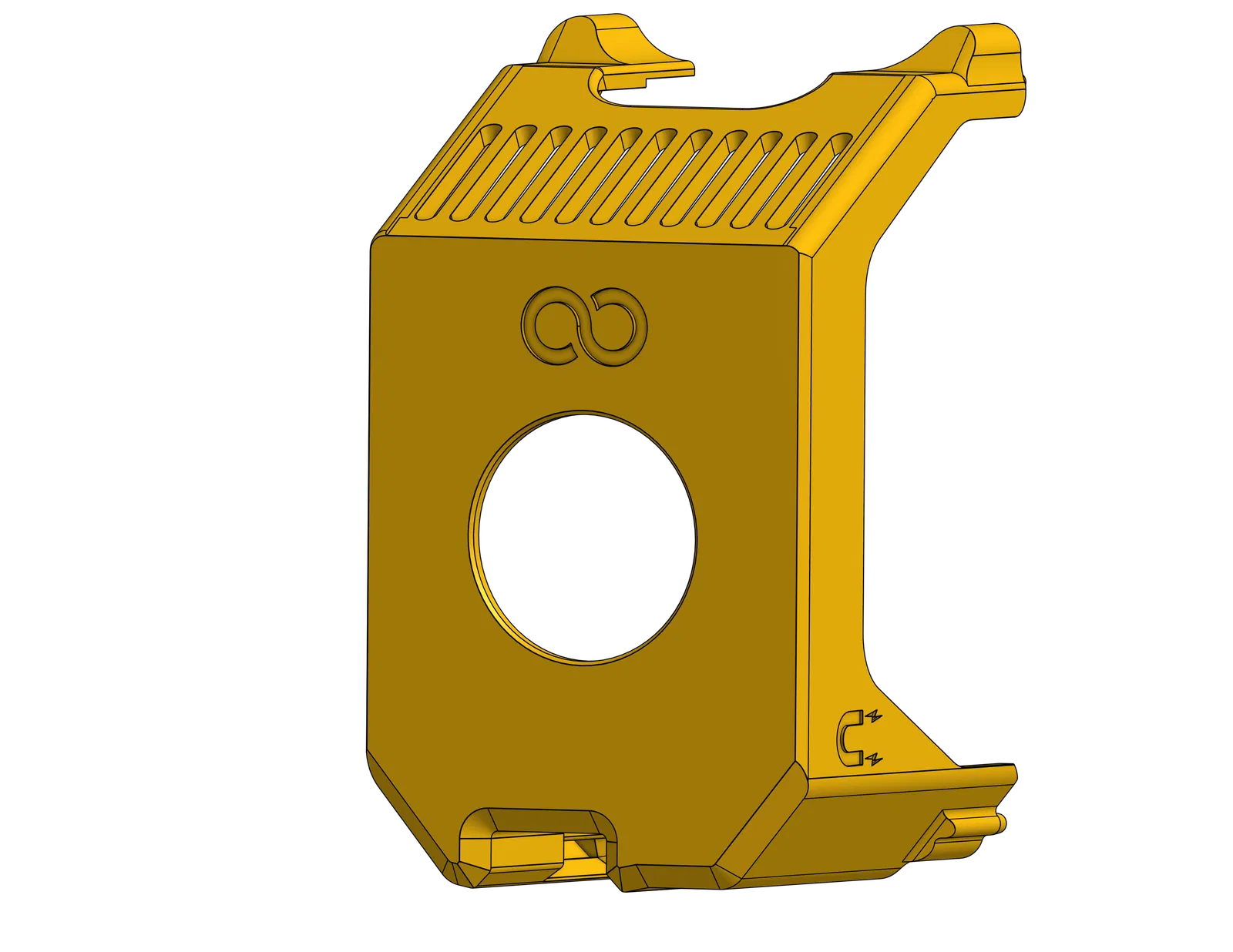

Thêm nắp sau mới cho bản V quạt 5020 và 5015. Vít ở hai bên, cứng cáp hơn so với các nắp chỉ bắt vít phía sau (Đã sửa lỗi lệch vít sau nhỏ)

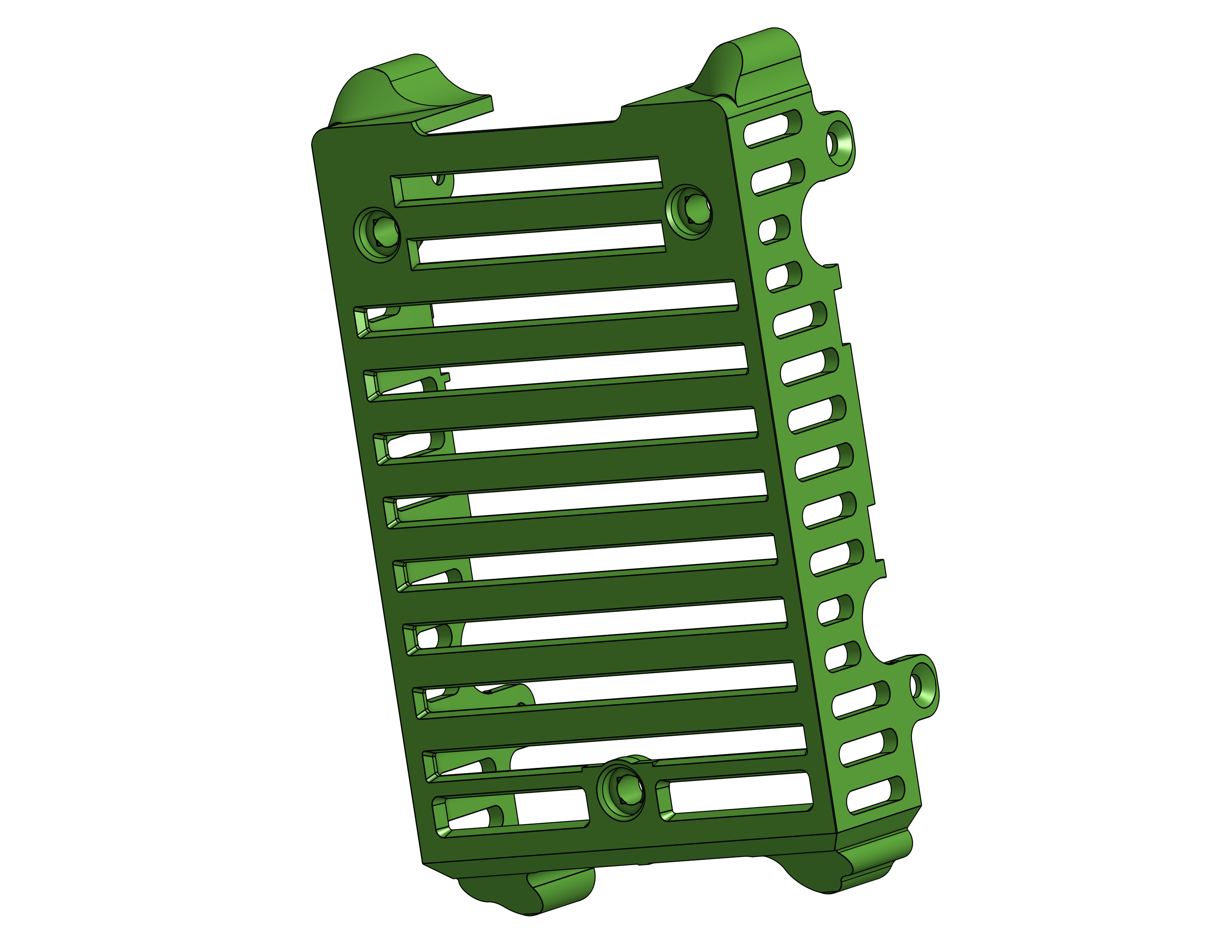

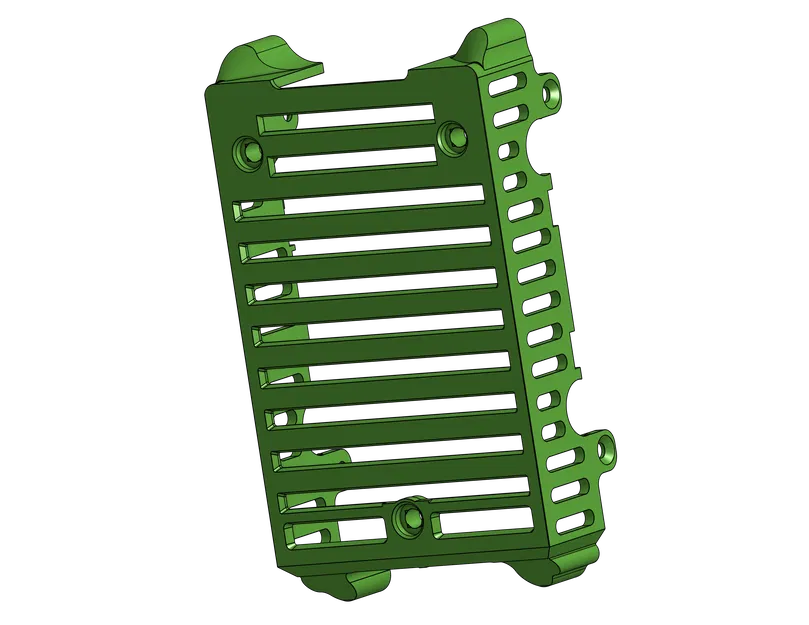

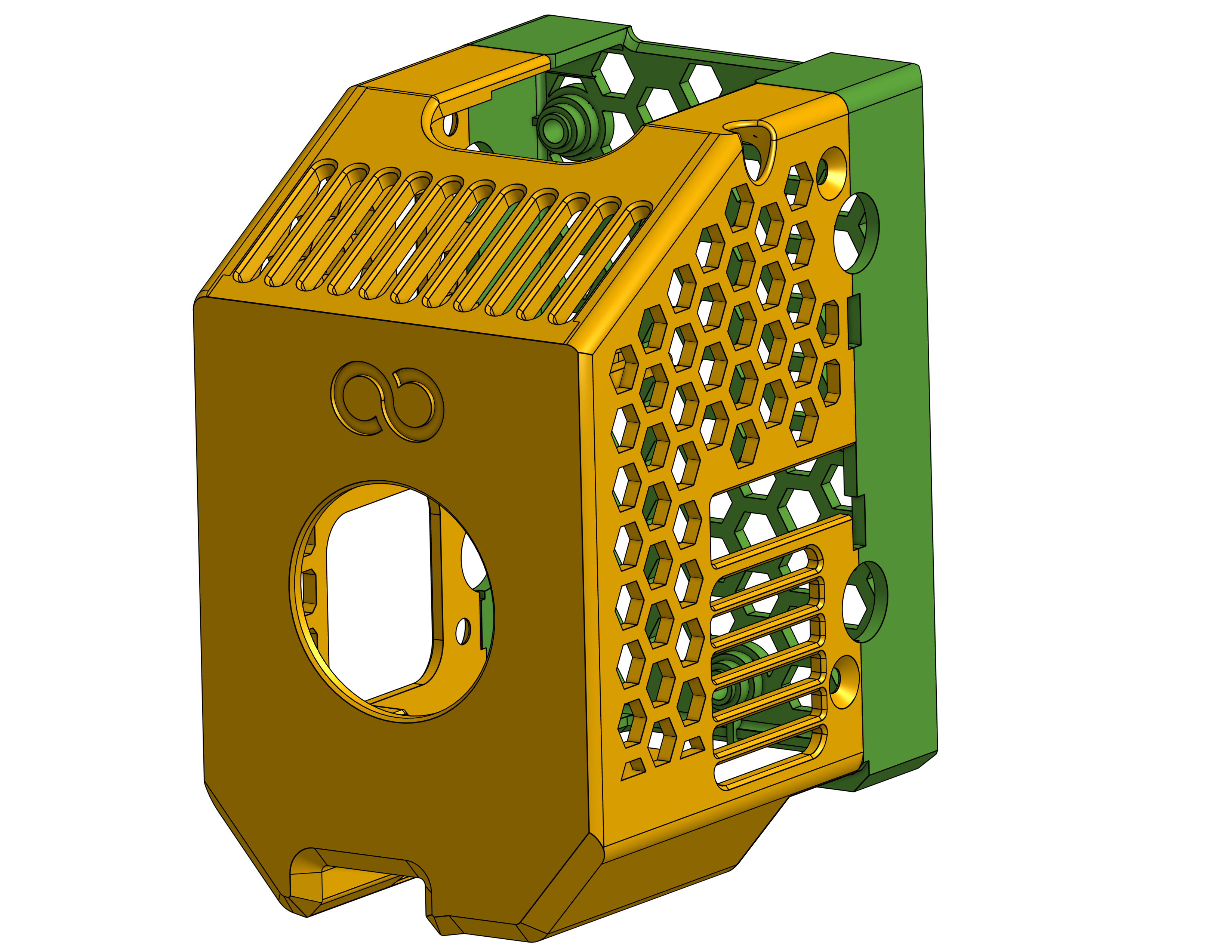

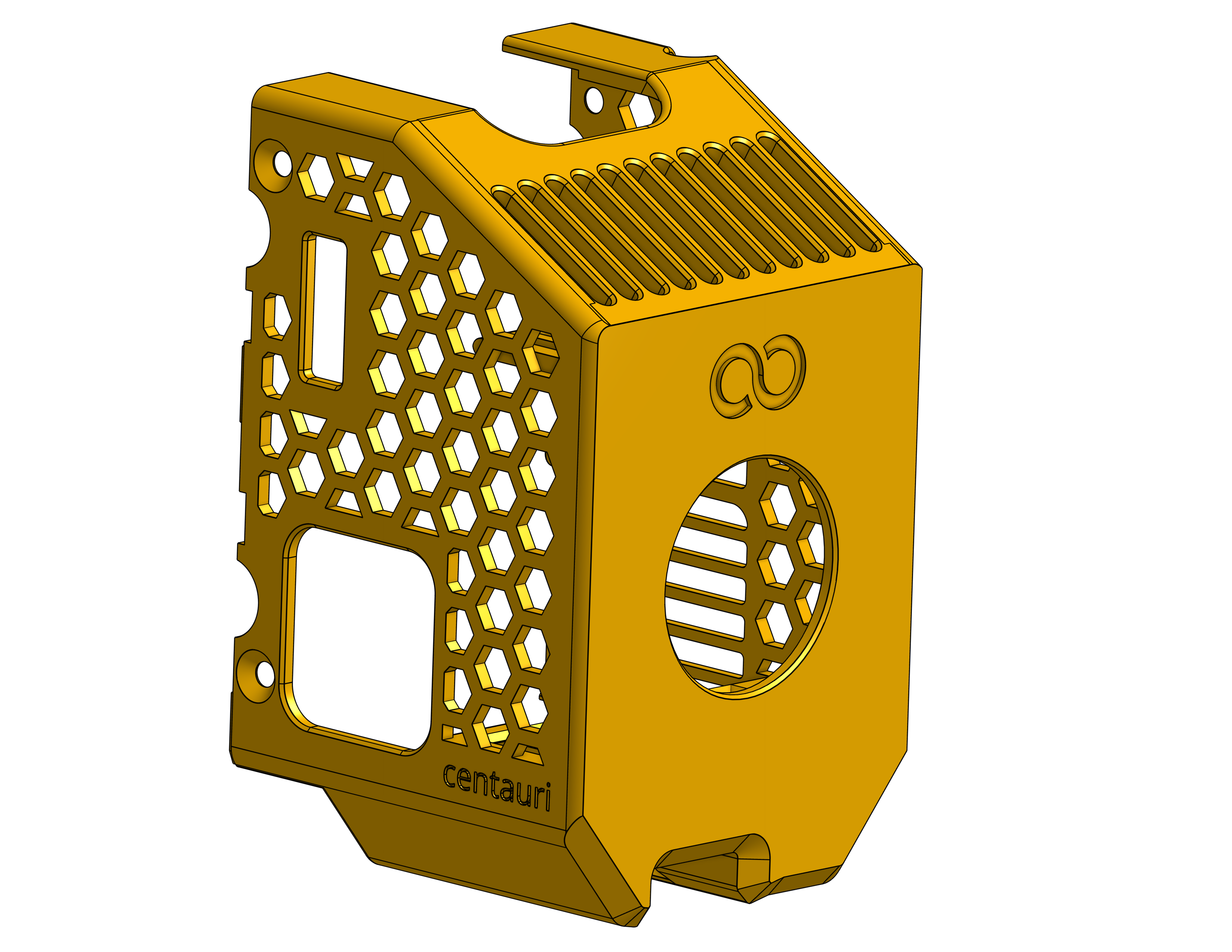

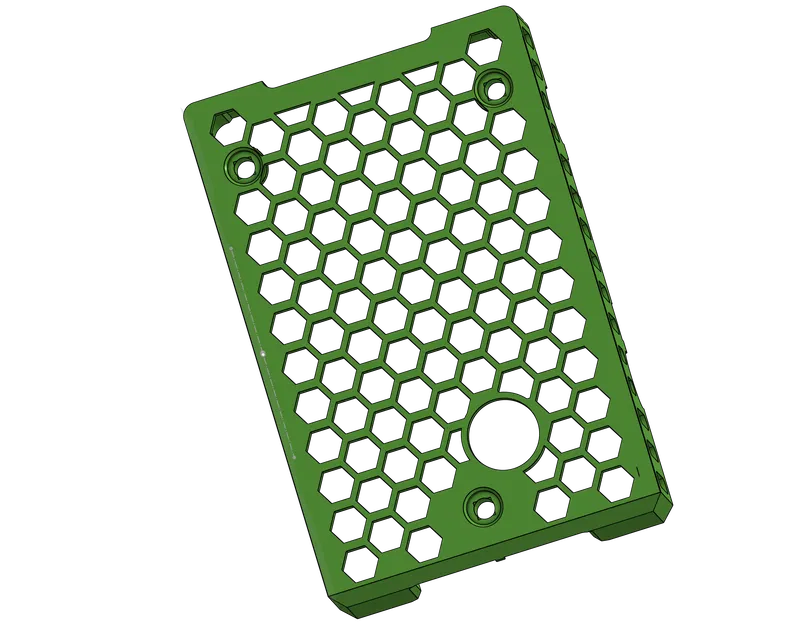

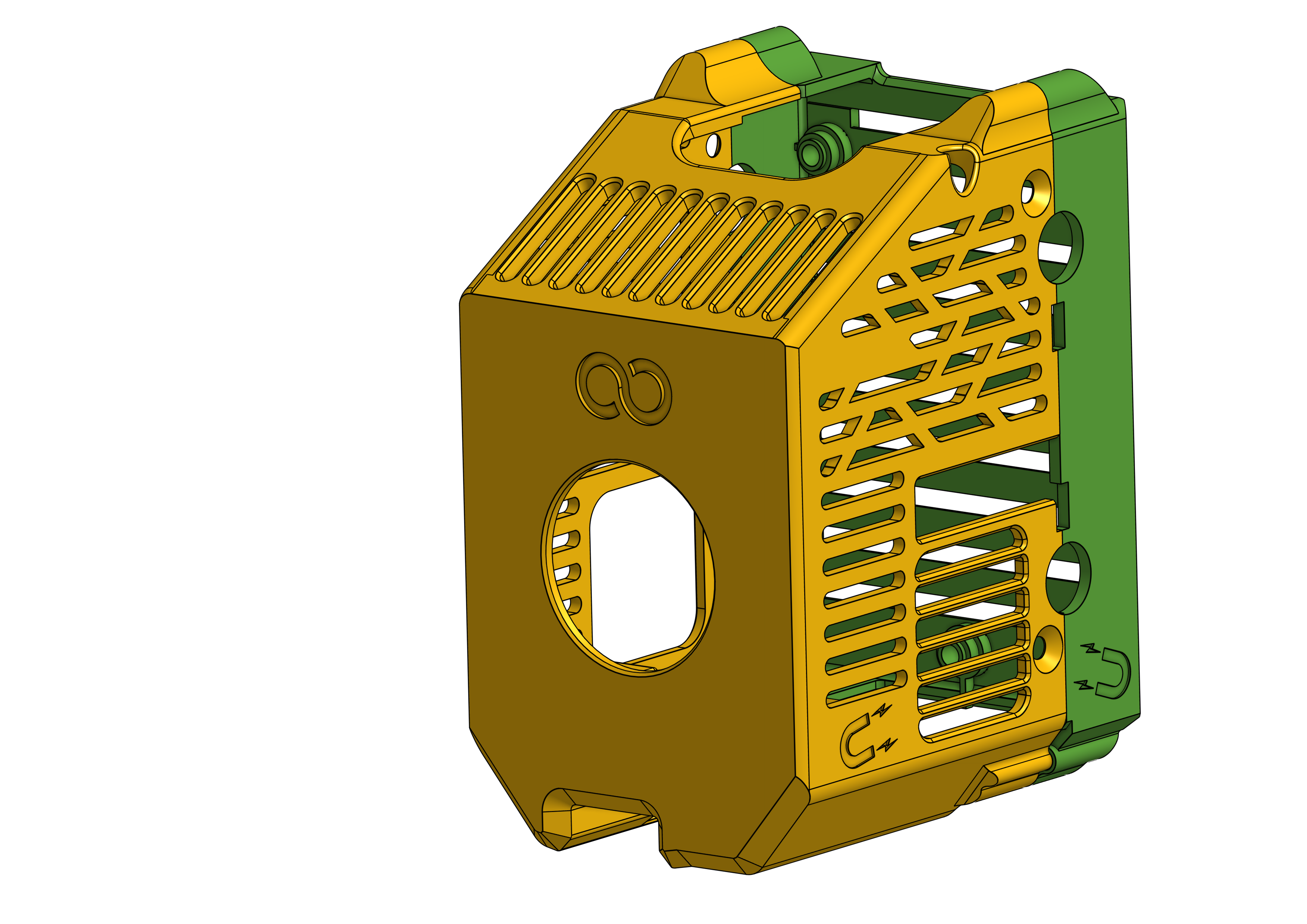

Thêm frontmagnetHex (Hoa văn lục giác tương thích với backmagnetskeleton)

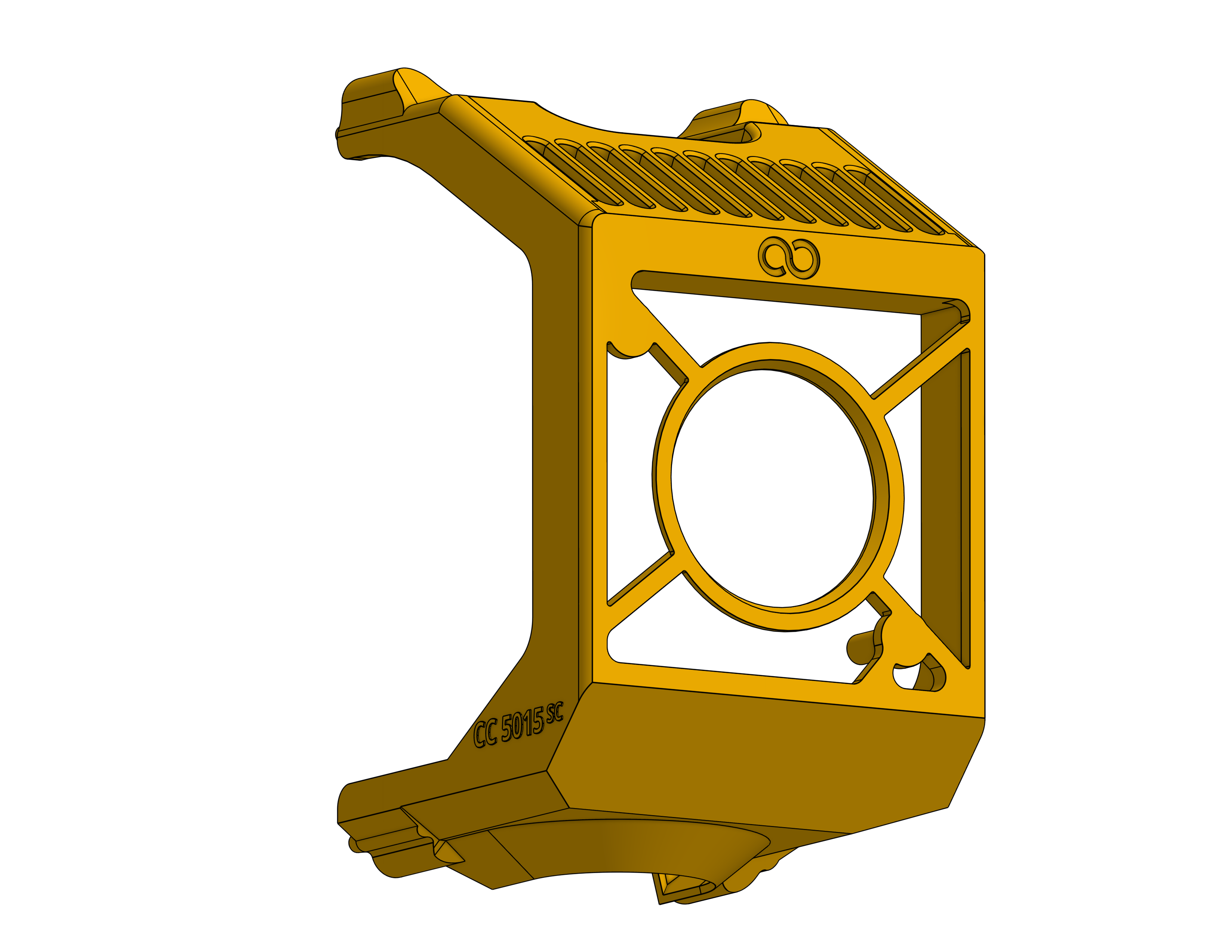

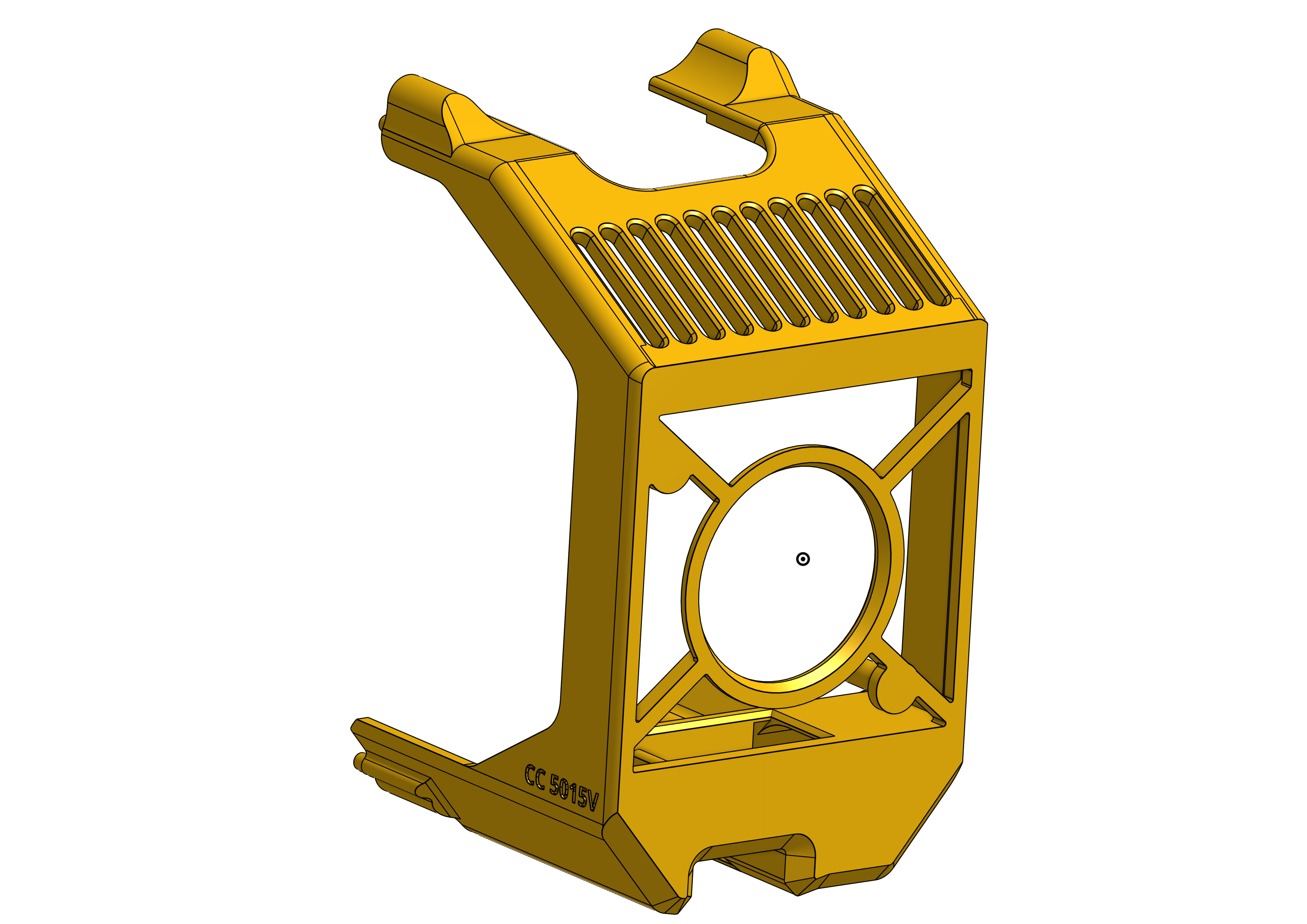

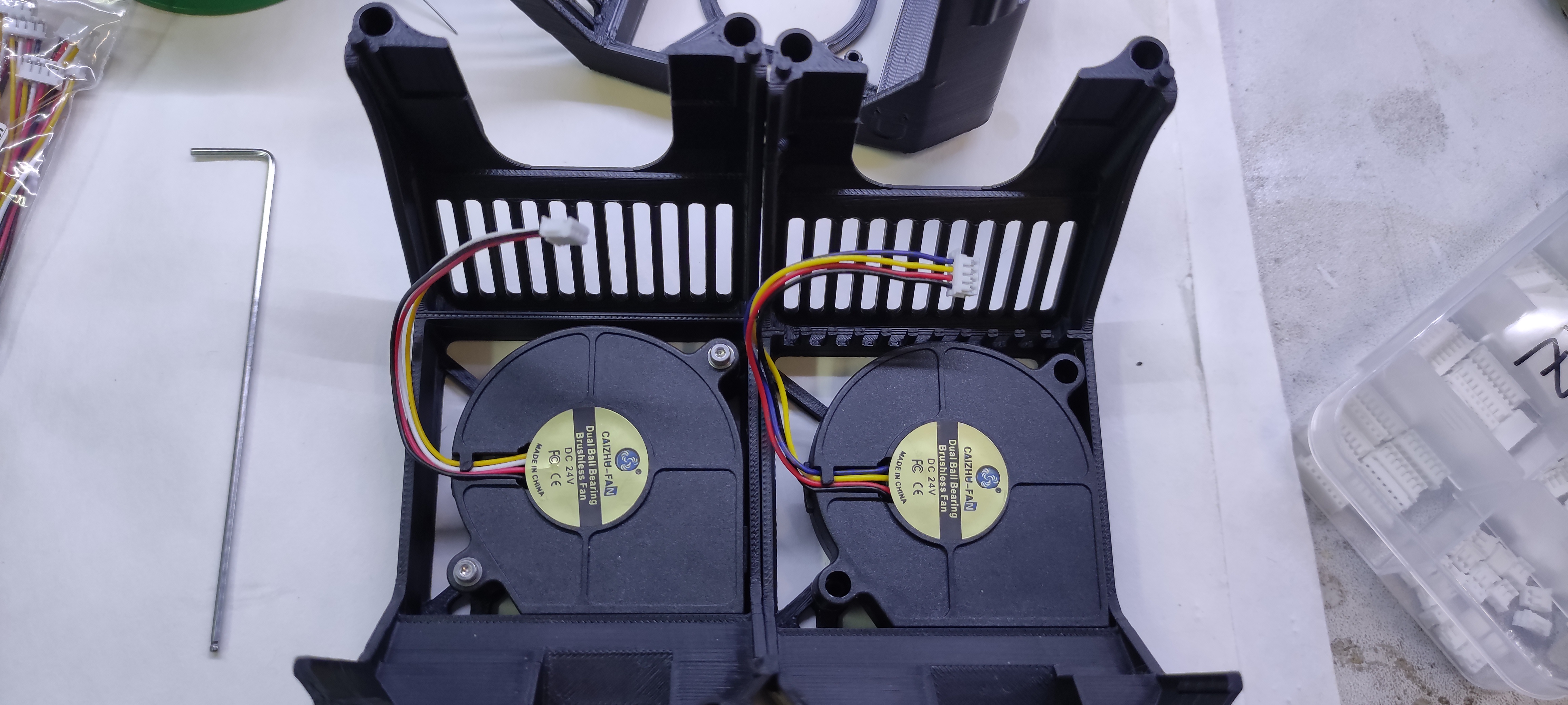

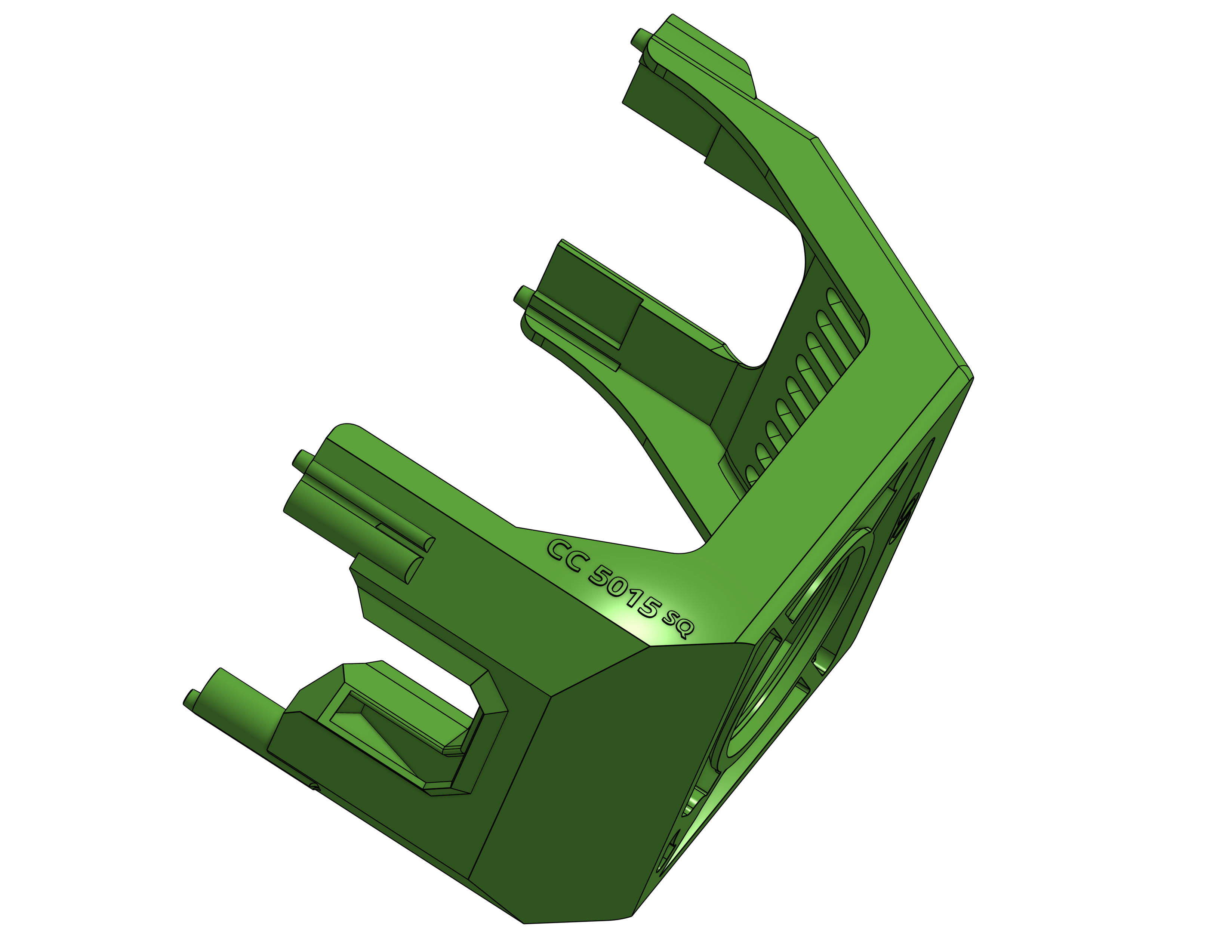

Thêm các bản 5015:

Nghĩ tới việc thử nghiệm mà không cần tháo lắp và lắp lại mẫu quạt zin mỗi lần

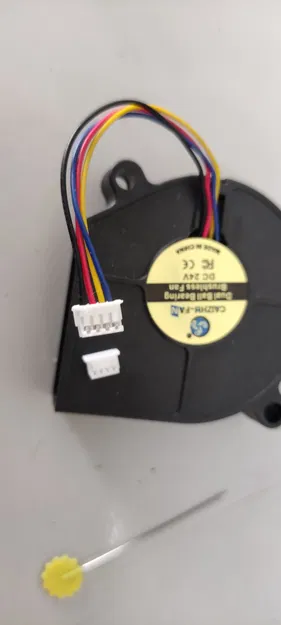

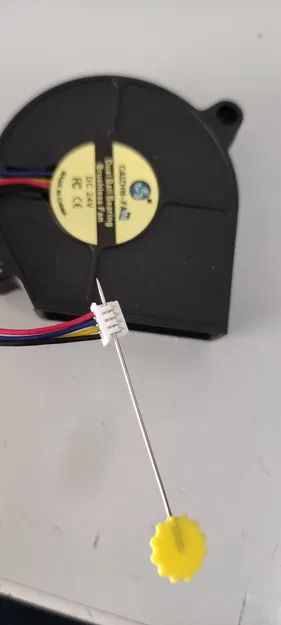

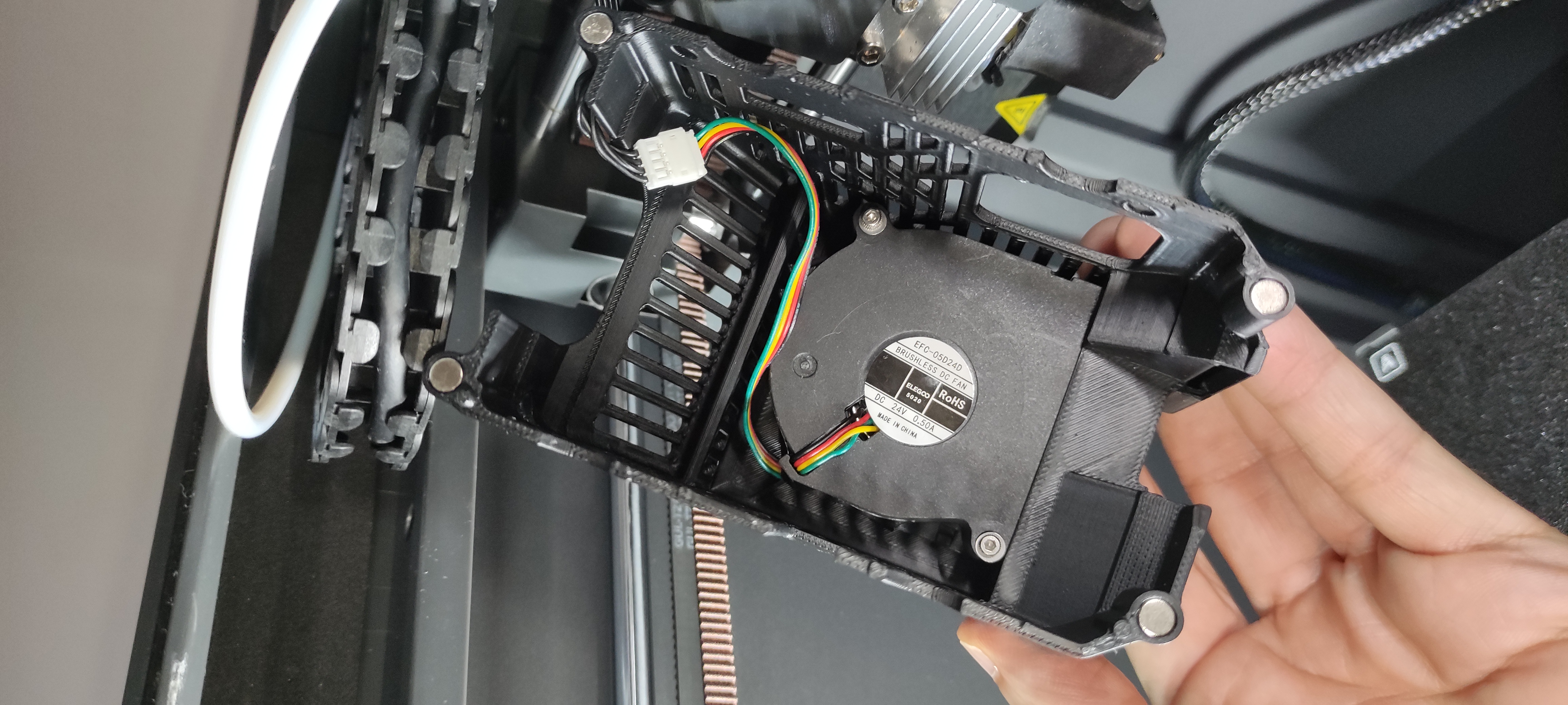

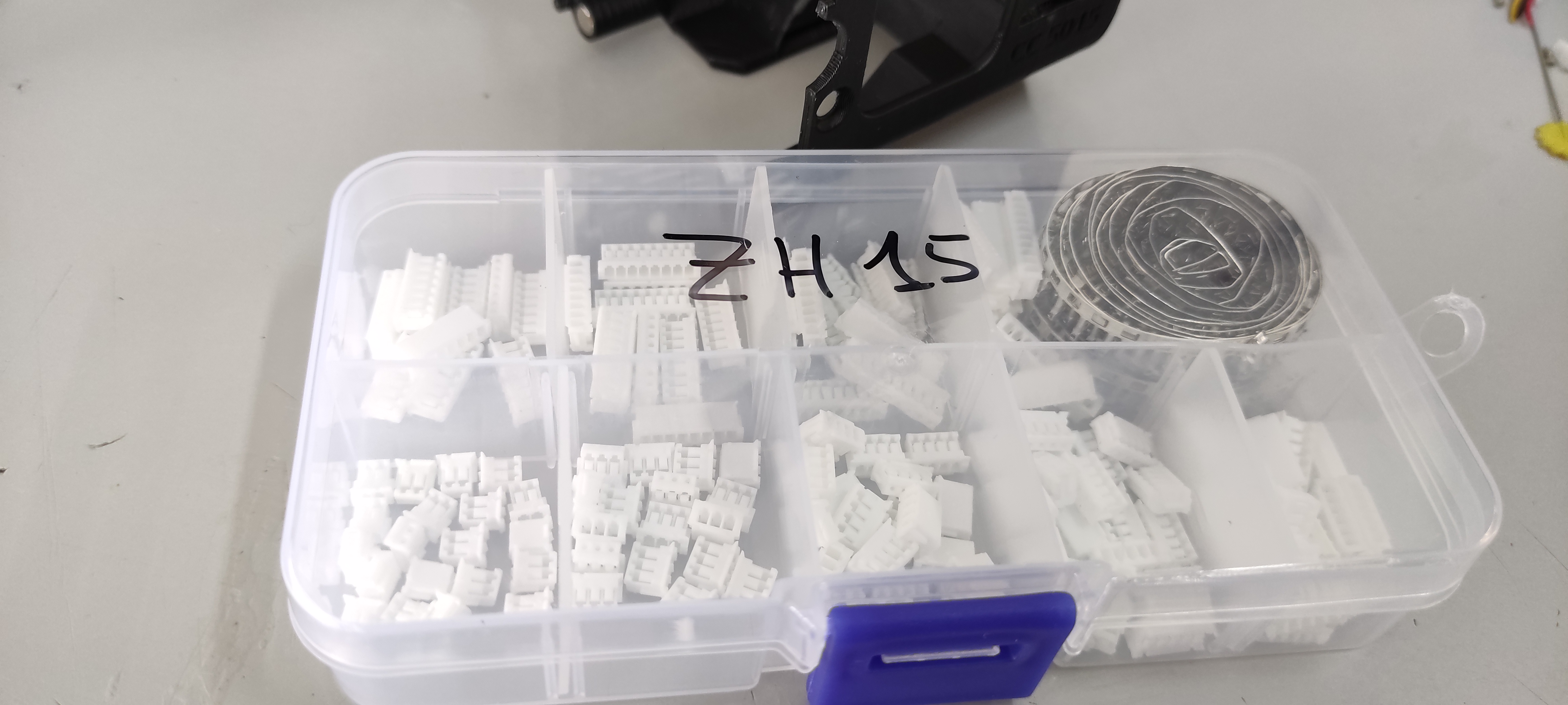

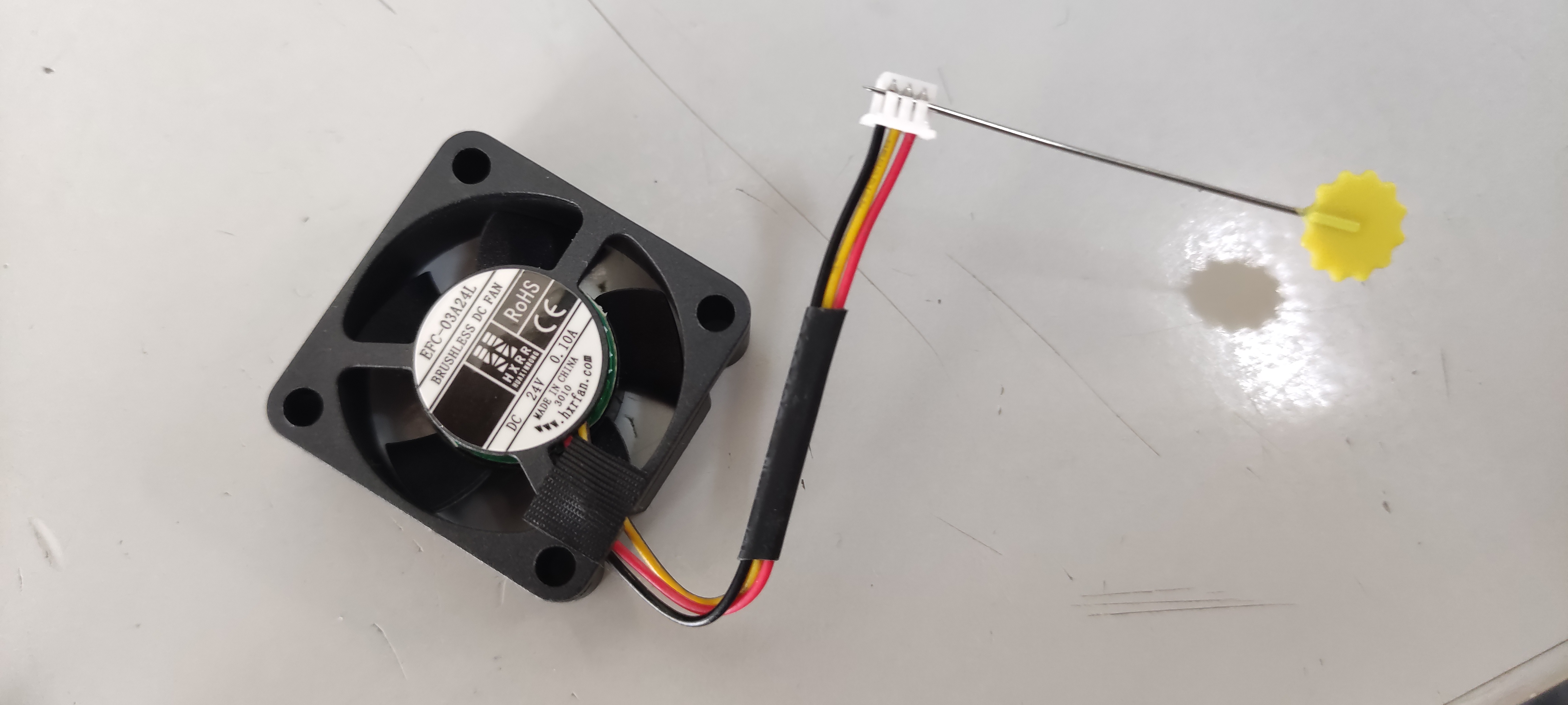

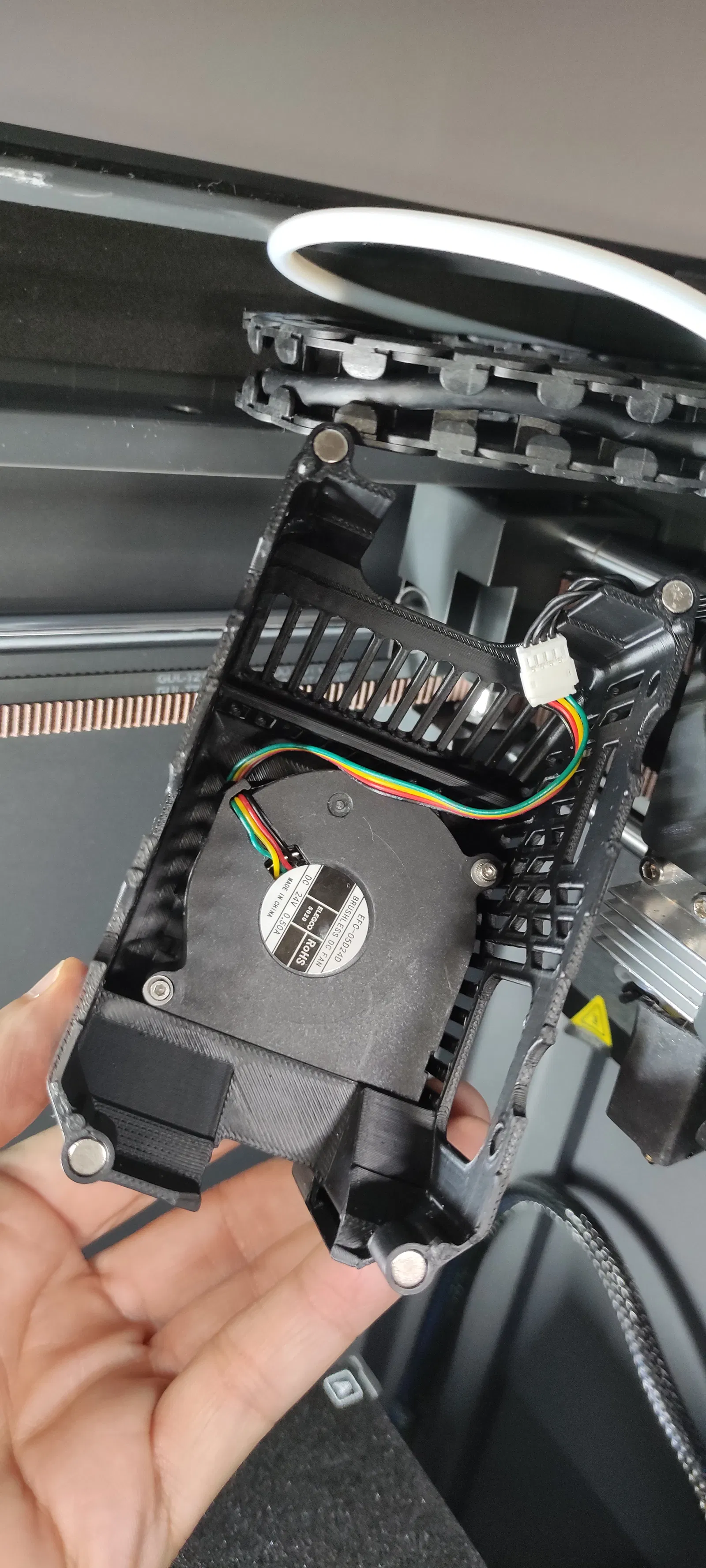

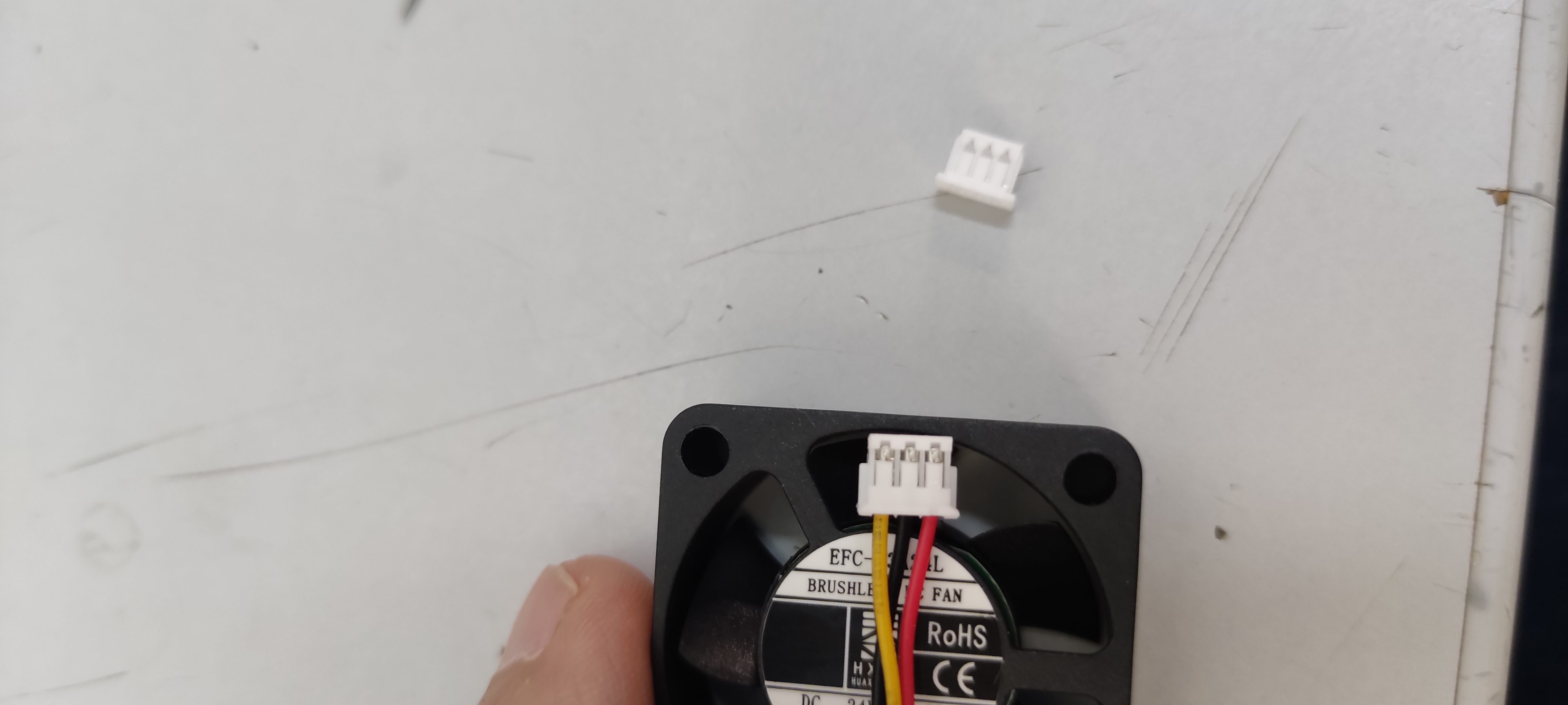

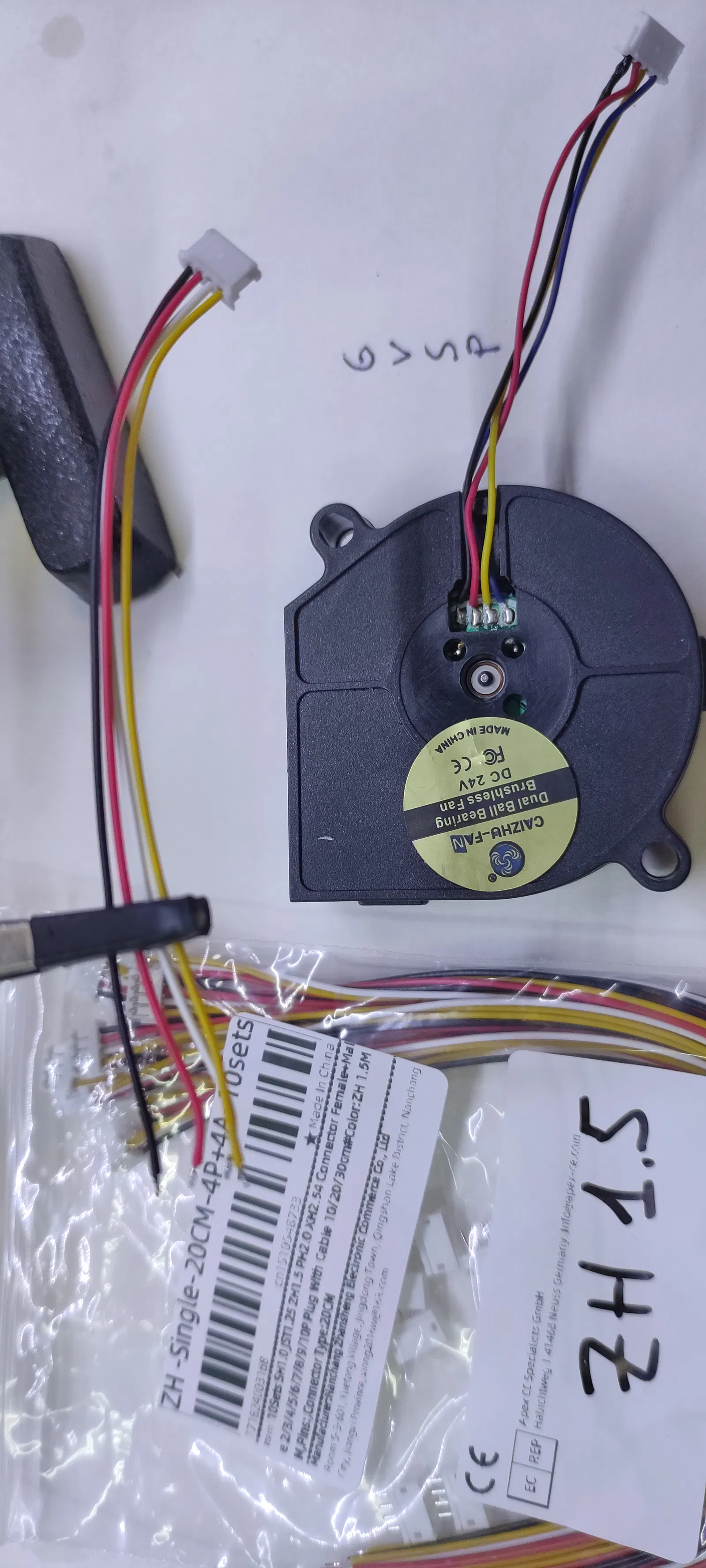

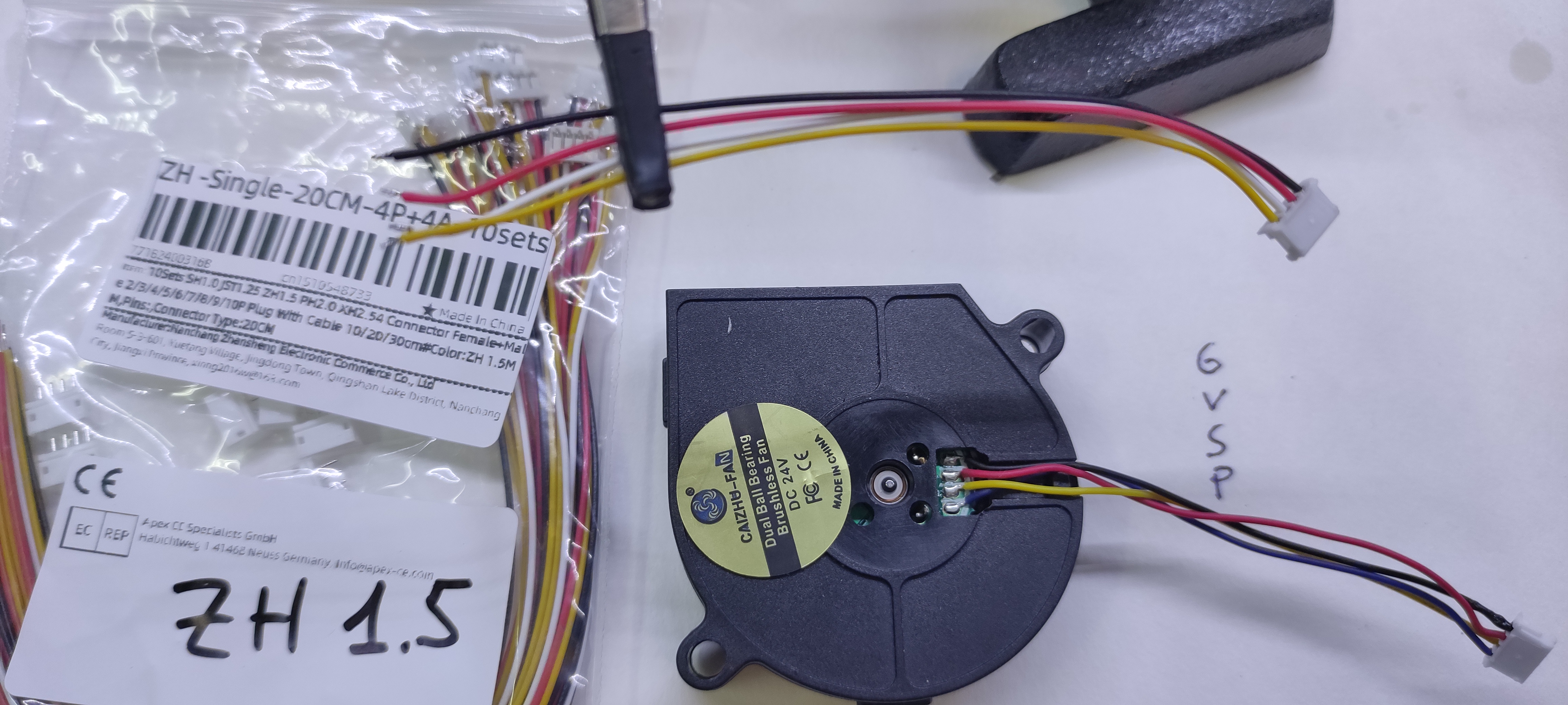

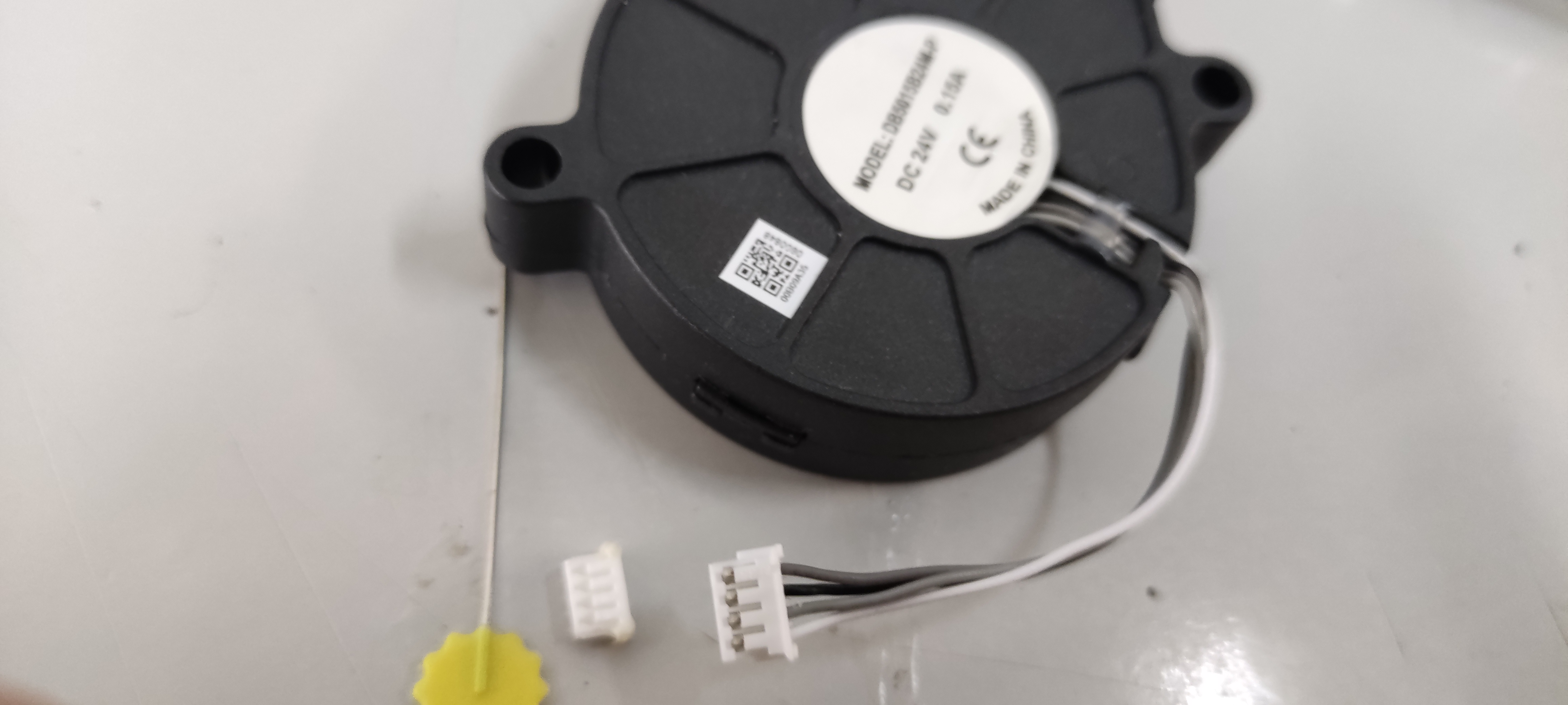

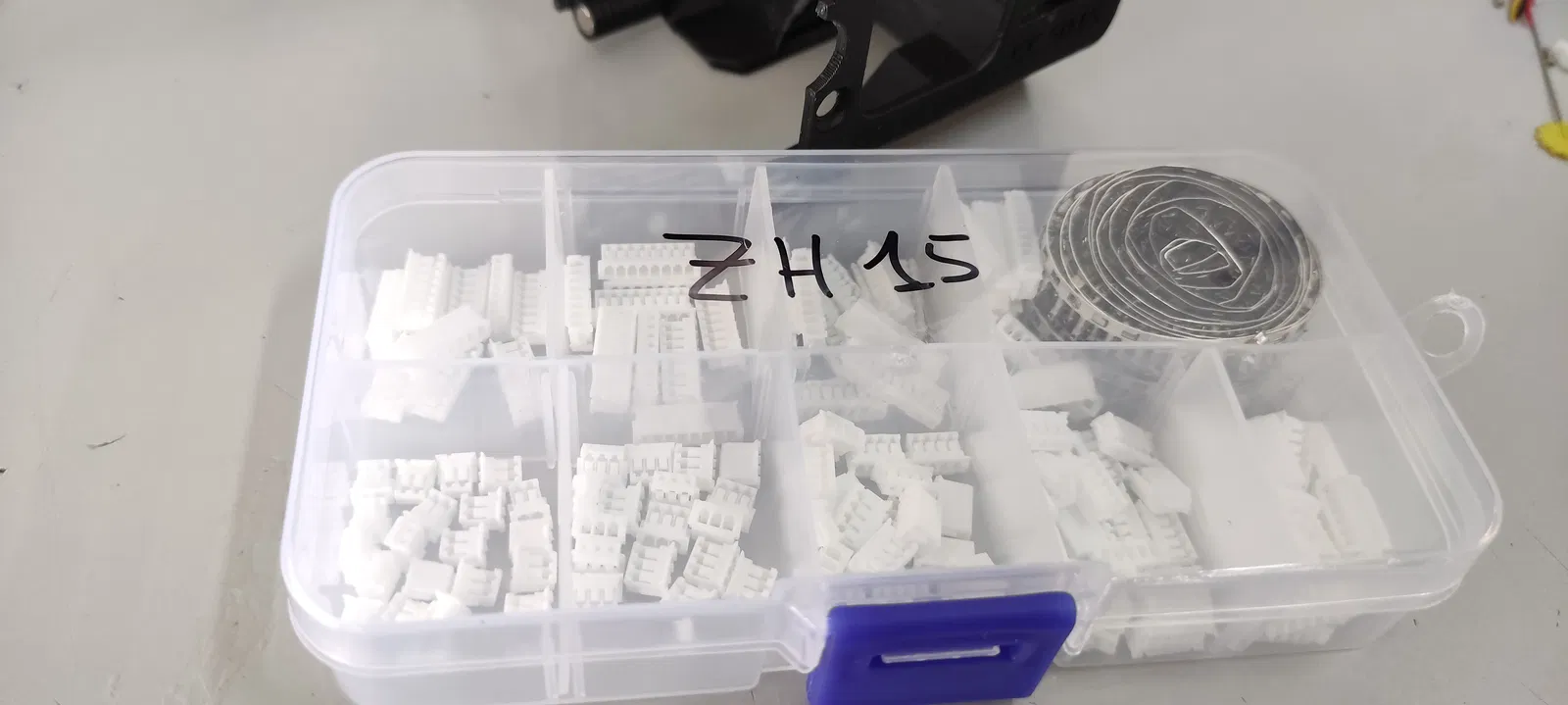

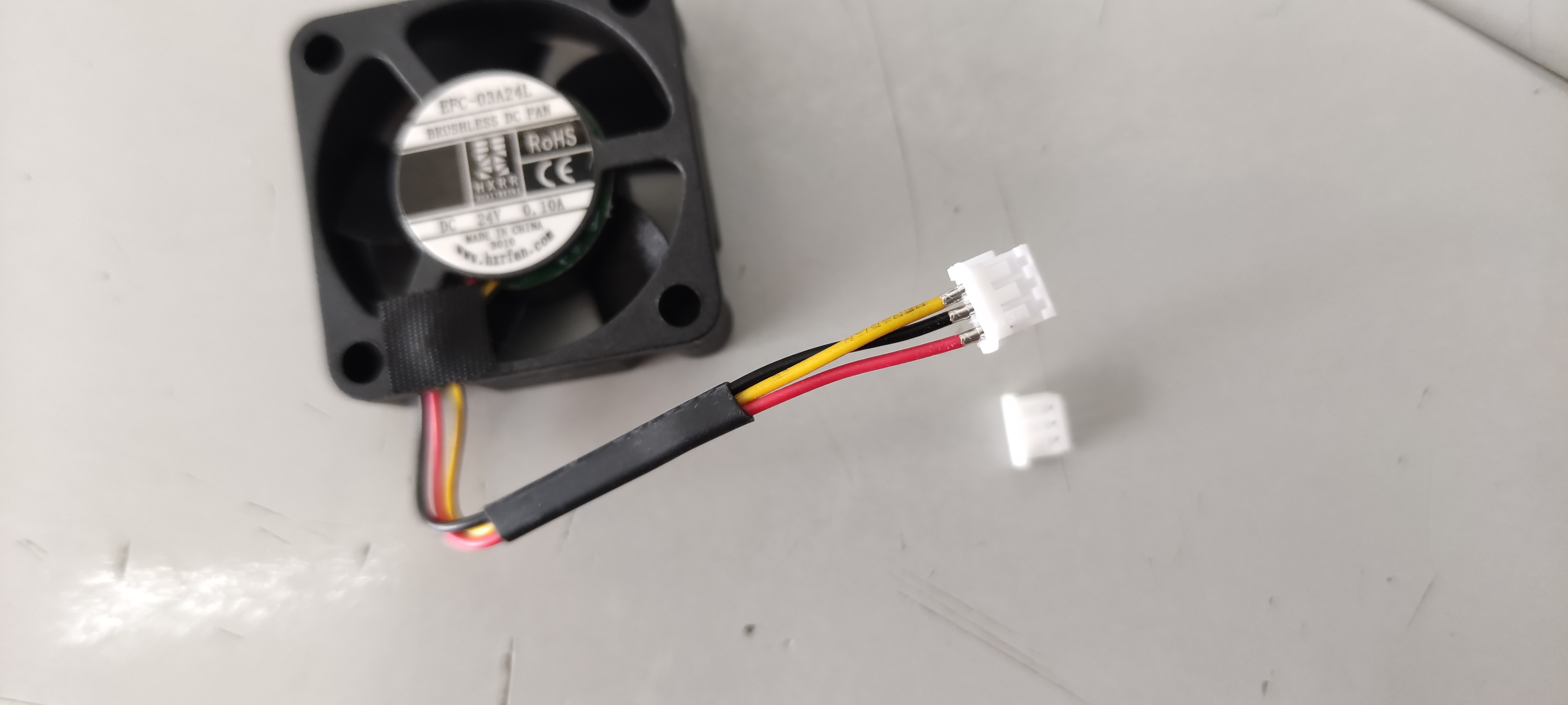

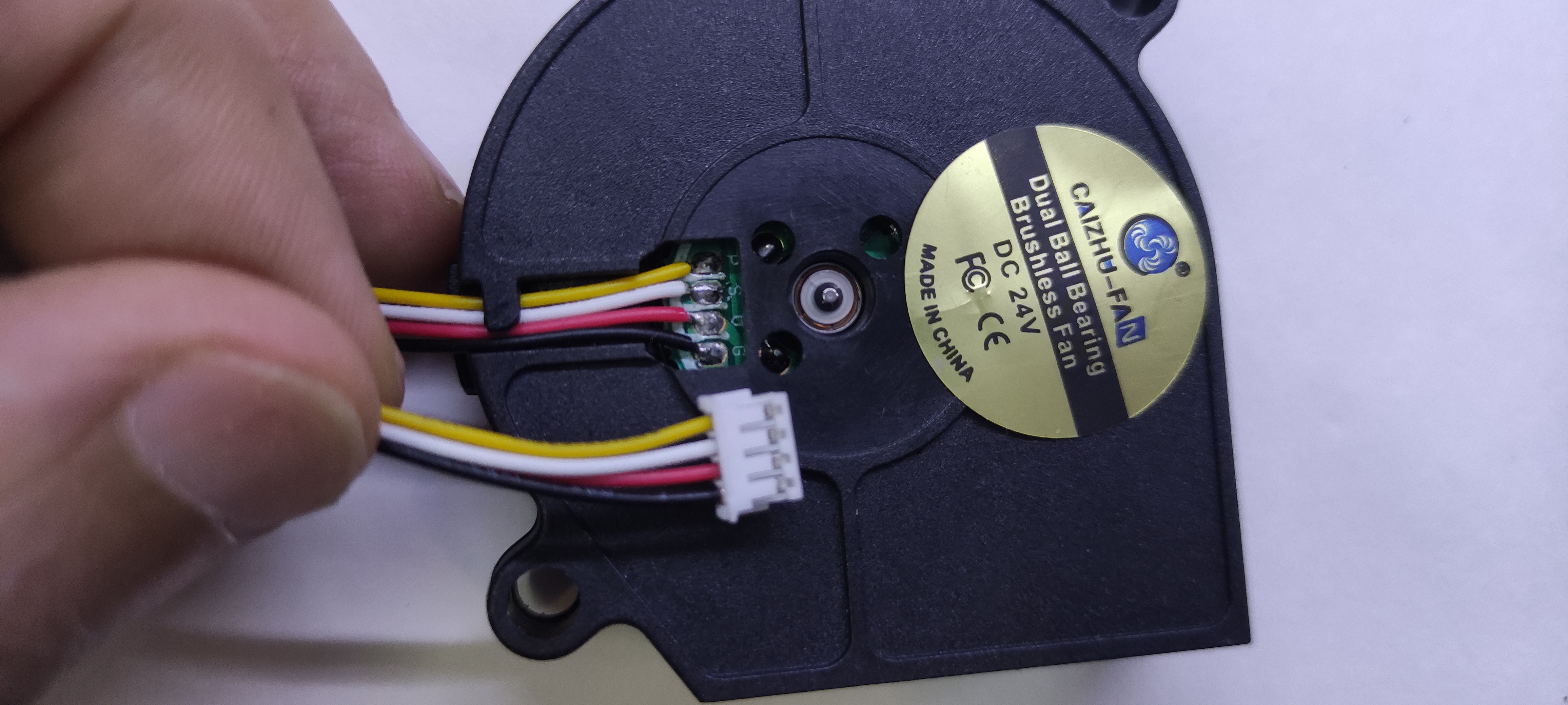

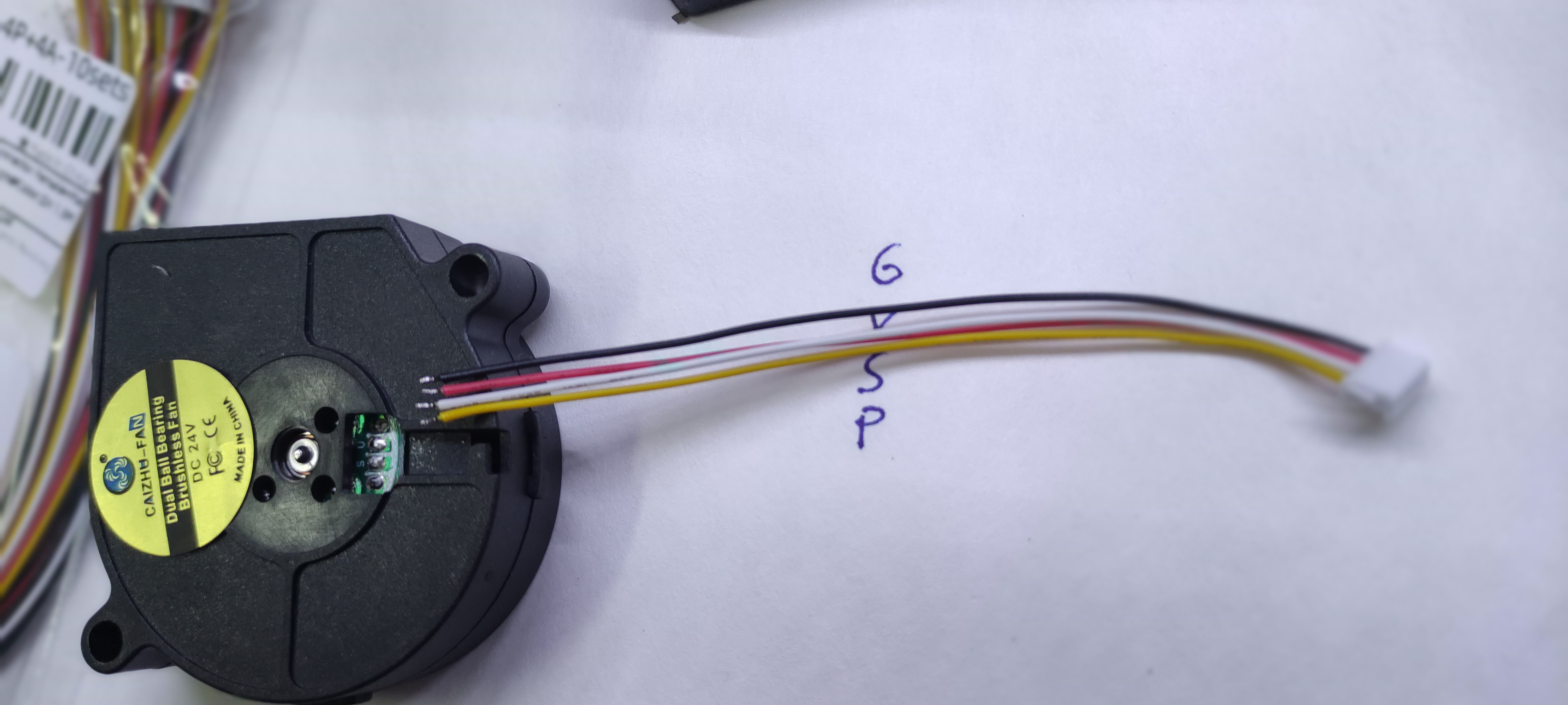

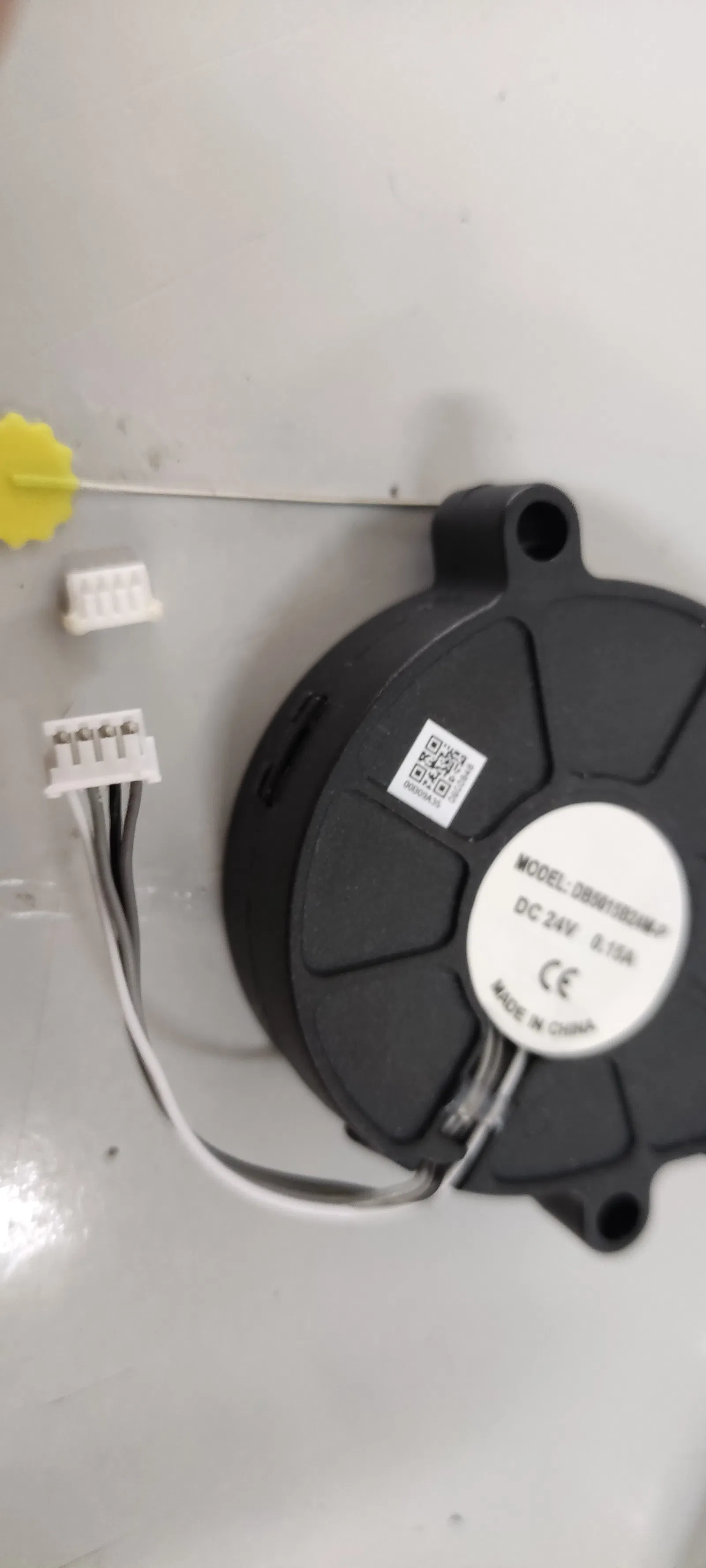

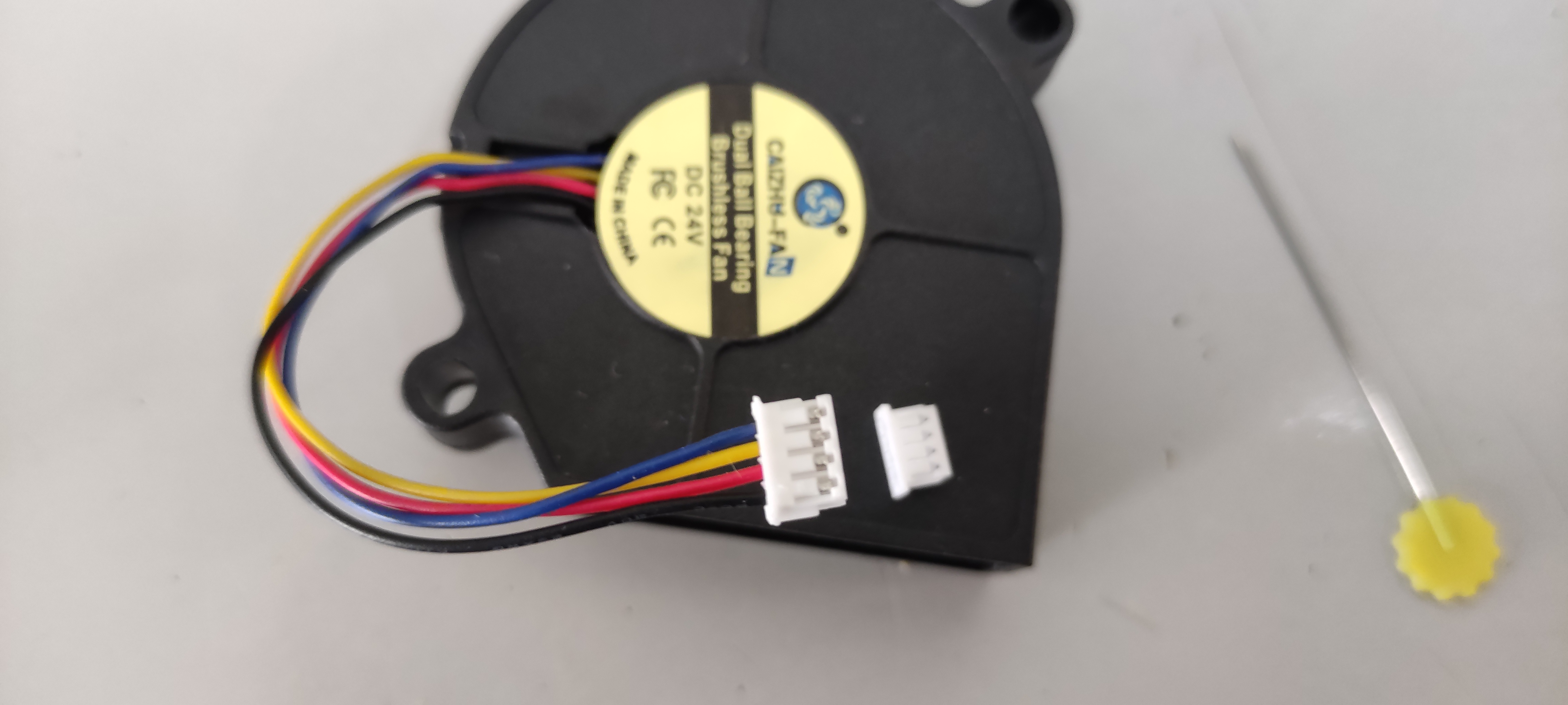

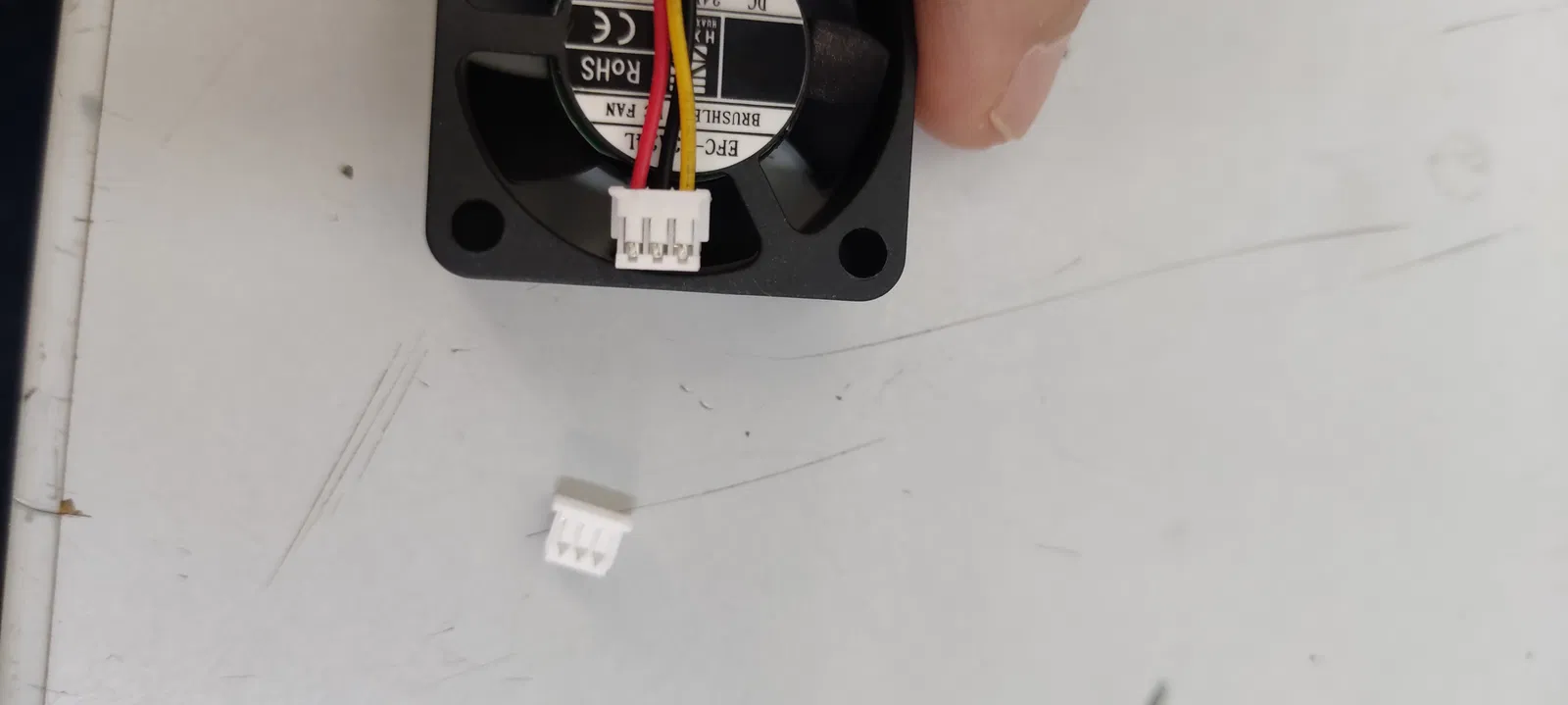

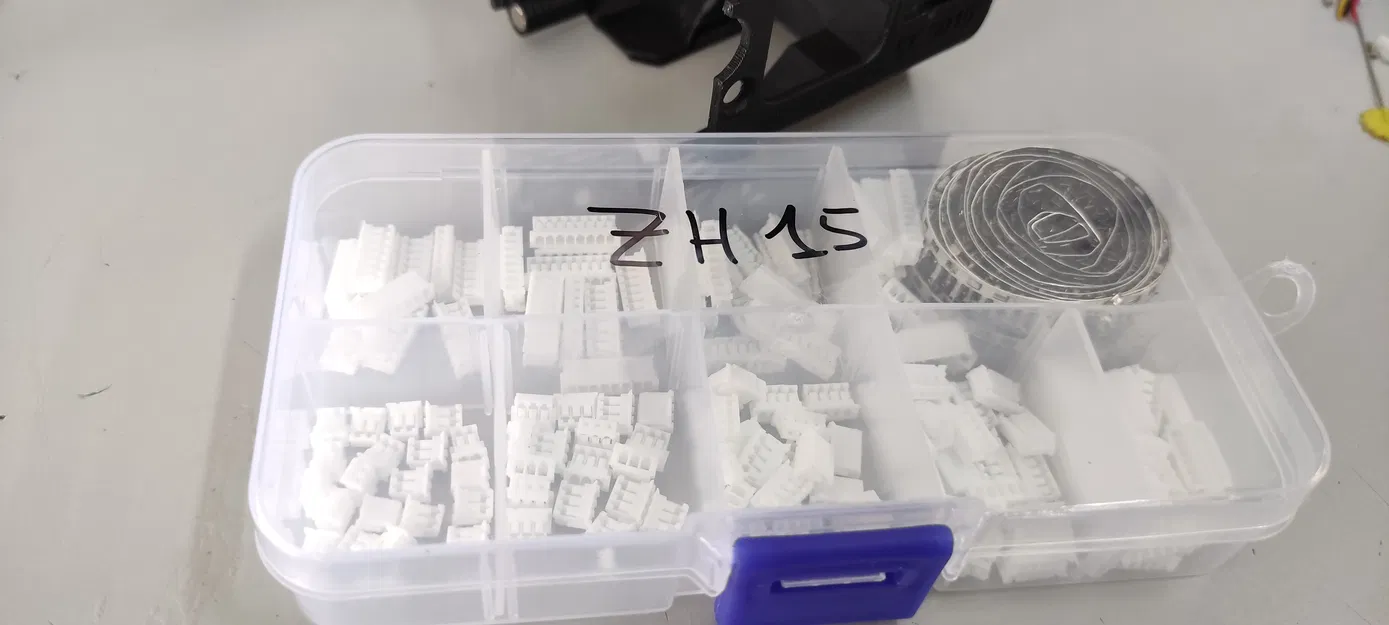

_Mẫu quạt zin 5020 4-pin không dễ kiếm, ít nhất là tôi không tìm được. Tôi đã thiết kế loạt nắp trước cho quạt 5015 4-pin. Những quạt 5015 này là thay thế cho Bambu X1/P1 và Flashforge Adventurer 5Mpro. Cẩn thận, bạn cần thay đổi đầu nối sang loại ZH1.5 4-pin và sắp xếp lại các chân, bạn sẽ phải bấm cos hoặc đơn giản là rút các chân ra (dùng kim để rút) và cắm vào đầu nối ZH1.5 mới, chú ý màu sắc (xám nhạt, xám đậm, đen và trắng cho quạt Bambu) XEM HÌNH. Một lựa chọn khác là bấm cos sẵn các dây và hàn chúng vào quạt 5015 theo thứ tự hiển thị trong hình ảnh.

Chỉ cần thay nó bằng quạt mới cũng giúp giảm trọng lượng khoảng 10g. Lưu ý, các quạt khác nhau có thể thay đổi tốc độ/phần trăm, một số cần tối thiểu >10% để khởi động_

Đối với quạt, nên dùng ốc M2x20 kèm long đền

Đối với bản quạt 5015, dùng ốc M2x16 kèm long đền

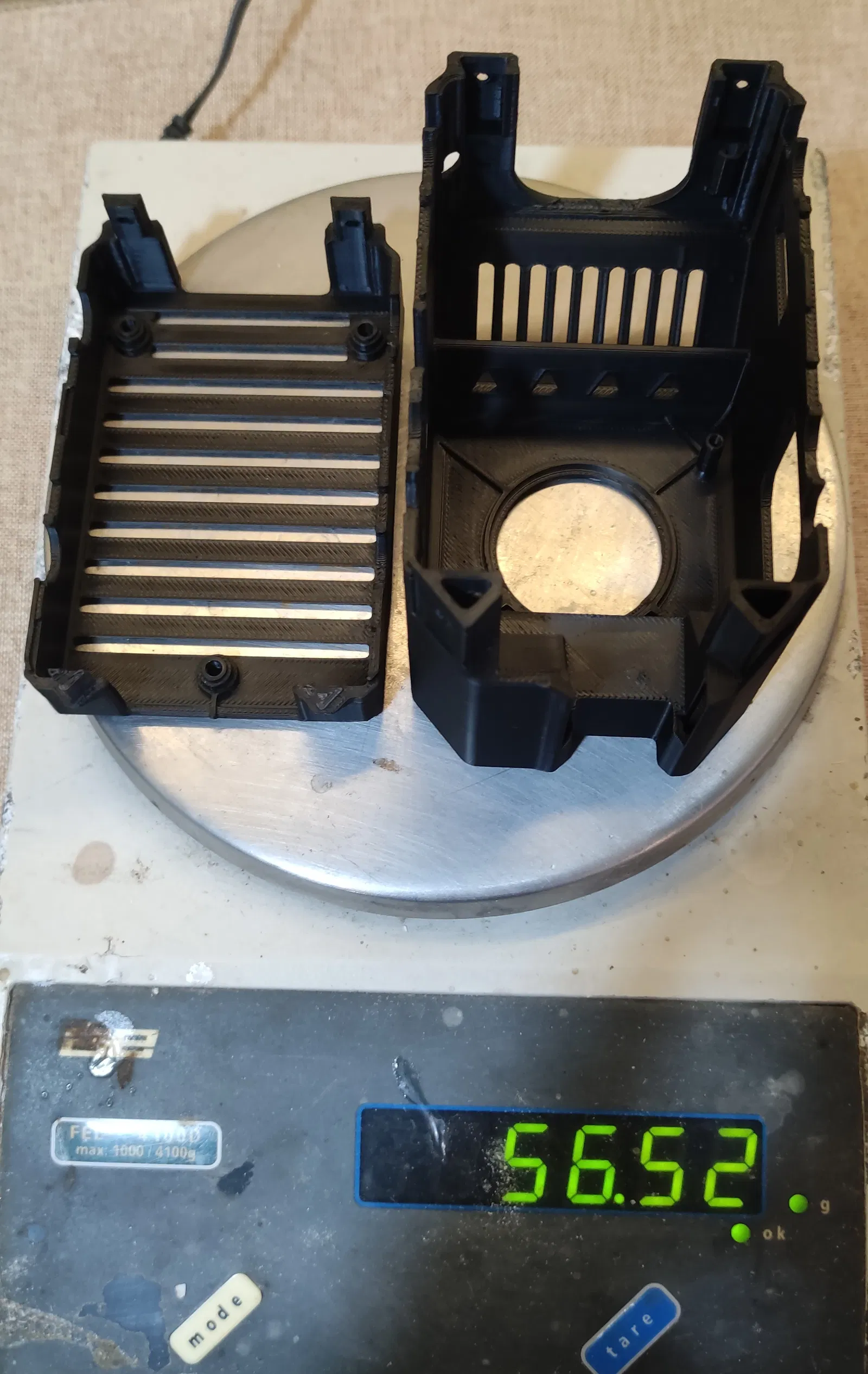

56gr với ABS (bản 1)

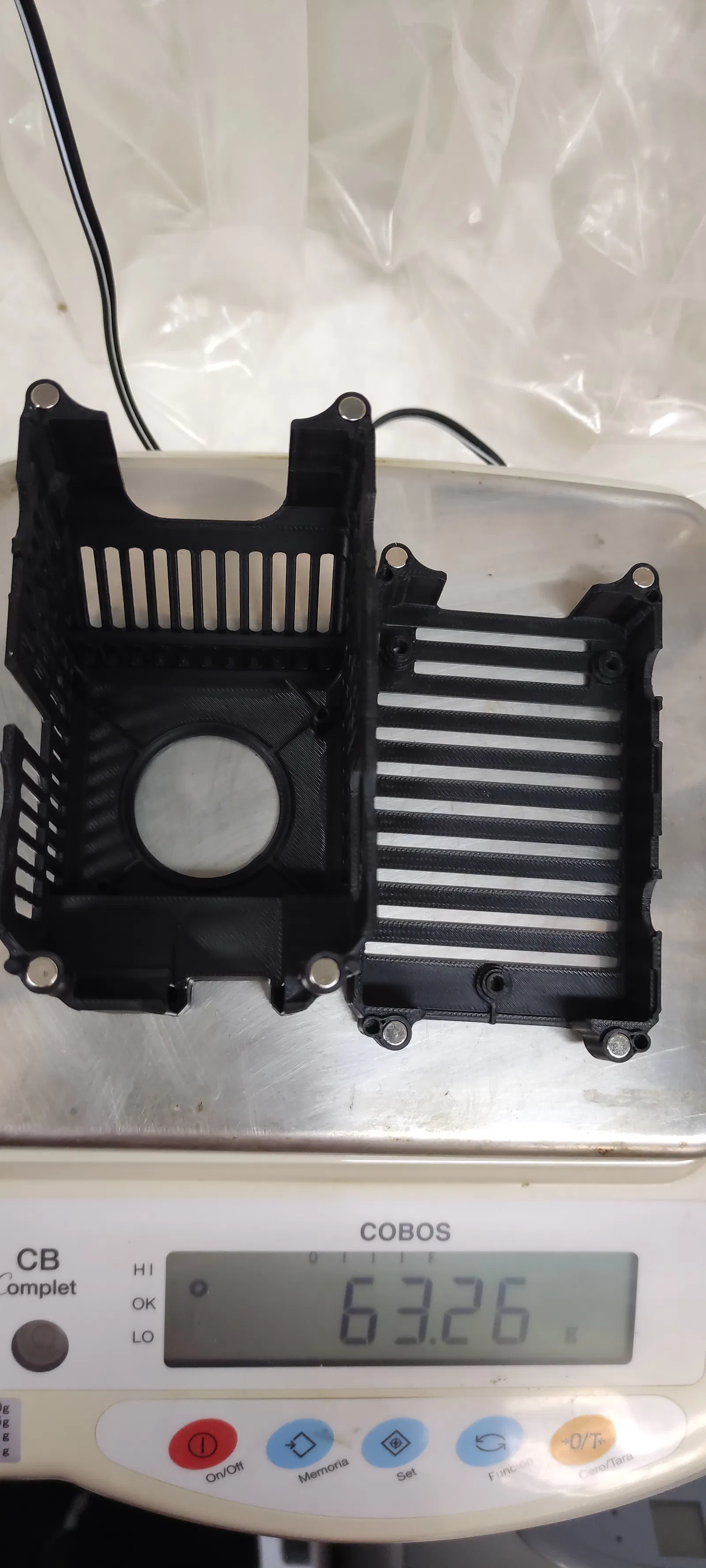

63gr cho bản nam châm chữ thập (ABS)

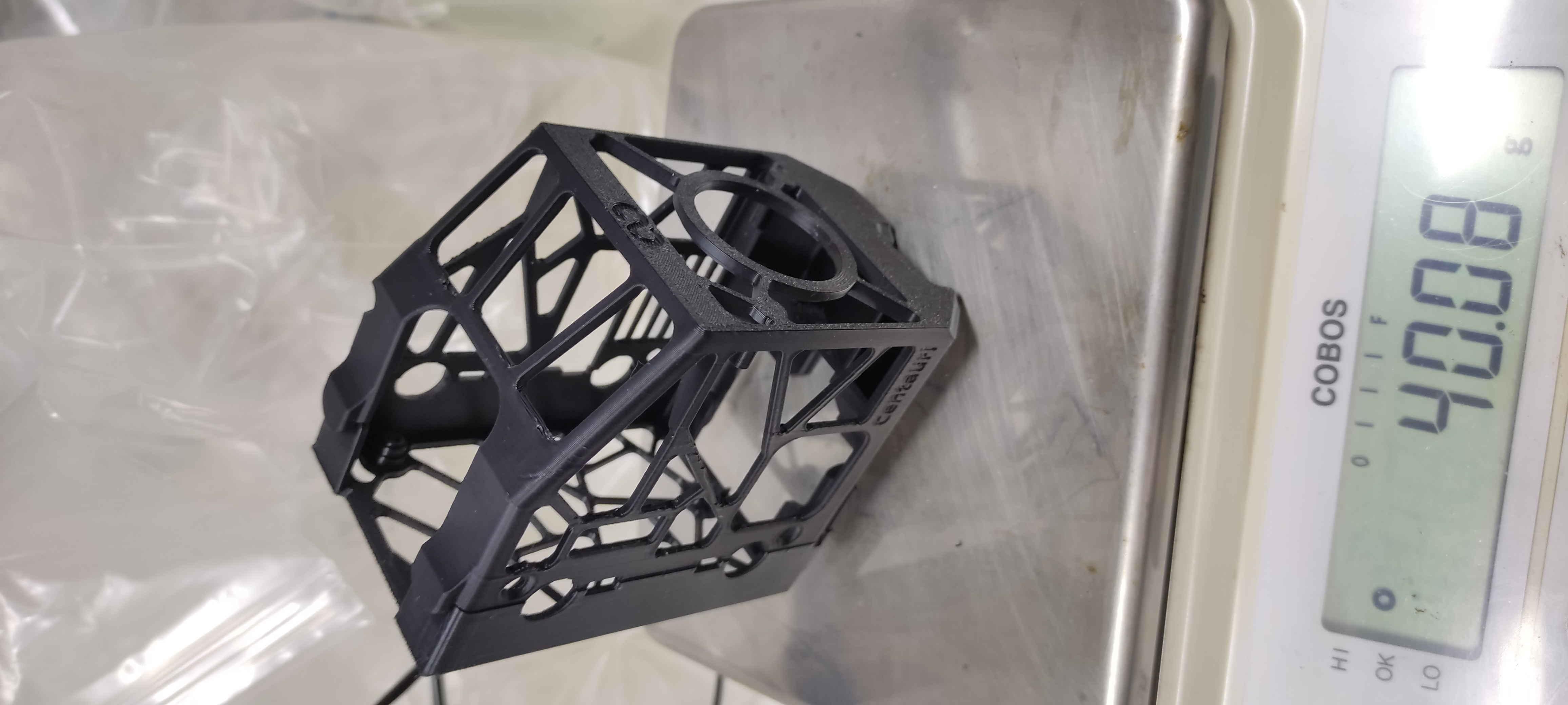

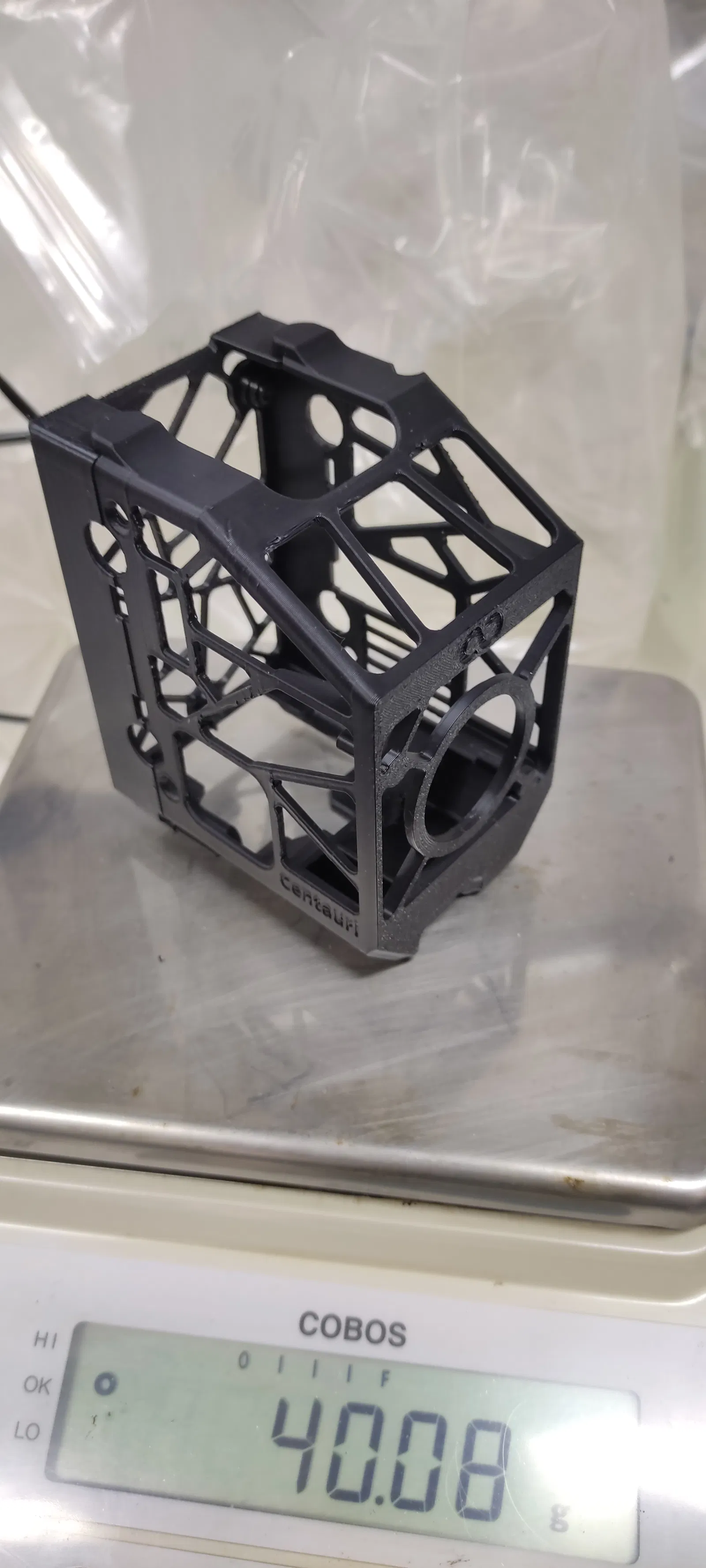

40gr cho bản Skeleton (ABS)

Nên hiệu chuẩn lại input shaper sau khi lắp một trong những bản mod này

Cài đặt in:

**Layer 0.2

**2 lớp thành

**15% infill

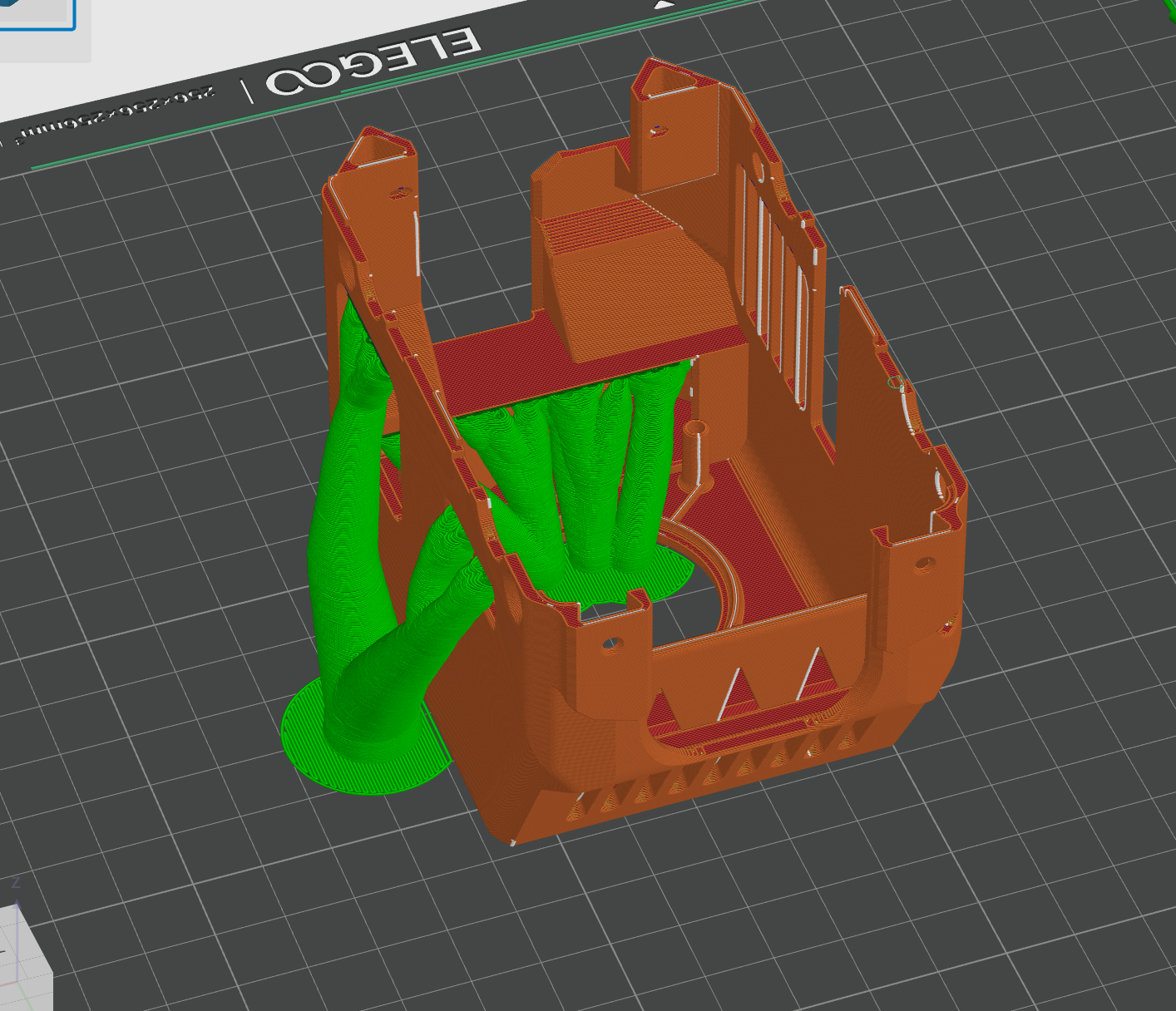

**Tree Supports (chỉ buildplate) góc nghiêng 5-10%

**Nên dùng ABS, ASA, Nylon, PC
