Giá đỡ cuộn & Bộ đệm cho CORE One MMU3 Phiên bản Cộng đồng

NHẬT KÝ THAY ĐỔI - Hướng dẫn chính ở bên dưới.

30/10/25 - THỬ NGHIỆM - Đã thêm _spoolholder_spindle_mk4, spoolholder_rollermk4 và _buffermk4 theo yêu cầu. Để đơn giản hóa, các phiên bản này đã cắt bớt một số vật liệu để vừa với bàn in MK4. Những bộ phận này không nên ảnh hưởng đến chức năng, nhưng vì tôi chưa tự mình kiểm tra nên chúng sẽ được đánh dấu là thử nghiệm trong thời gian này.

09/09/25 - _THỬ NGHIỆM - Đã thêm _spoolholder_spindle_2kg, theo yêu cầu. Tôi chưa kiểm tra thiết kế trục quay với cuộn 2kg, tôi đã thêm gia cố để cố gắng khắc phục, nhưng bạn in bộ phận này tùy theo rủi ro của mình.

07/09/25 - Cập nhật lên _spoolholder_roller_v2, cái này thêm 5mm chiều rộng cho phiên bản con lăn để đảm bảo tương thích với các cuộn lớn hơn. Kết quả là, các bộ phận giữ cuộn sẽ nhô ra nhiều hơn một chút ở mỗi bên, nhưng với cuộn vật liệu đè nặng lên chúng, tôi không dự đoán bất kỳ vấn đề nào về độ ổn định. Tuy nhiên, nếu bạn có bất kỳ ý tưởng nào để cải thiện điều này (hoặc bất cứ điều gì khác) - Gửi tin nhắn riêng cho tôi và cho tôi biết! Tôi rất muốn cải thiện thiết kế bất cứ khi nào có thể.

30/08/25 - Đã thêm _spoolholder_roller_2kg, theo yêu cầu của một thành viên cộng đồng.

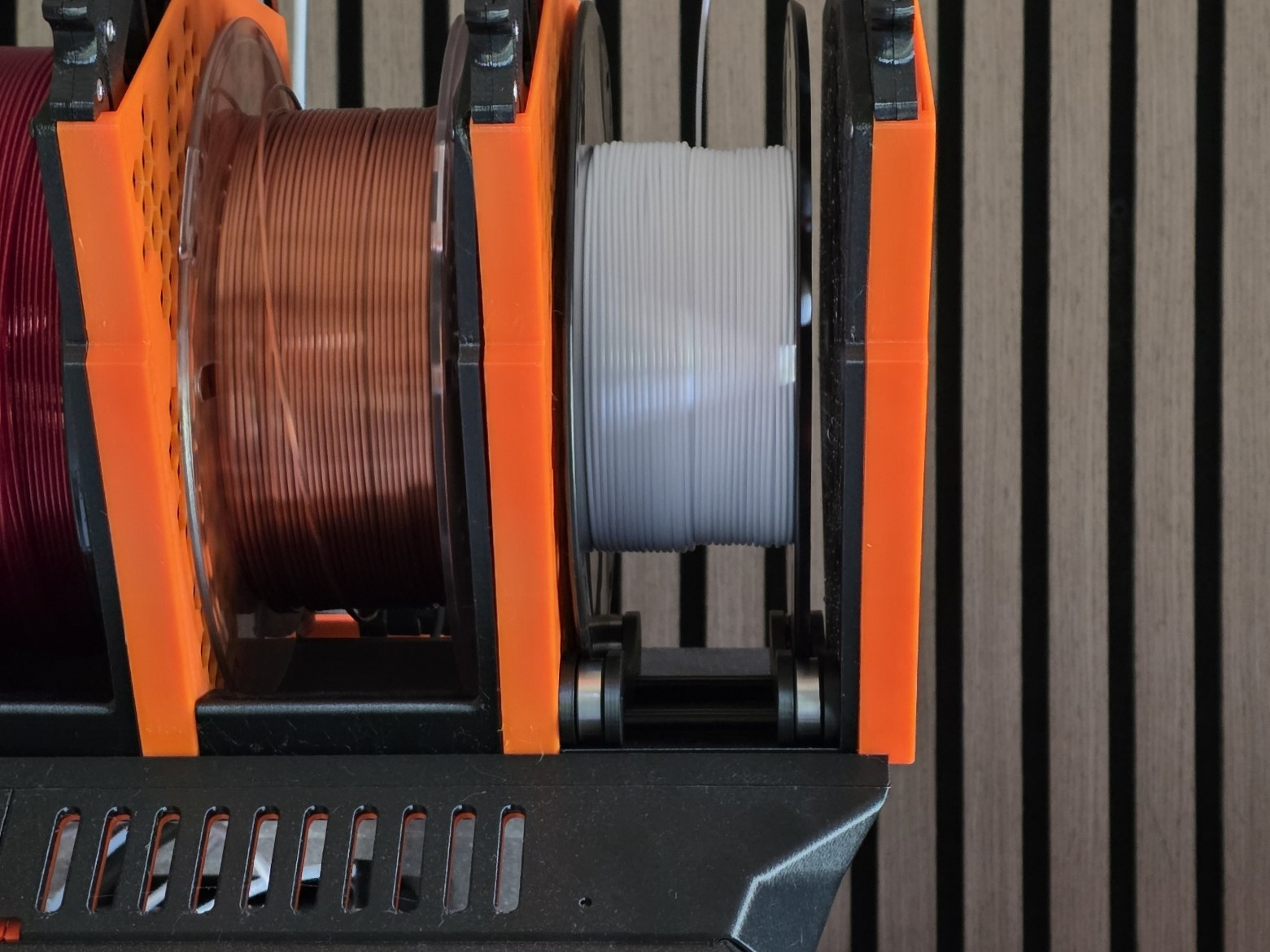

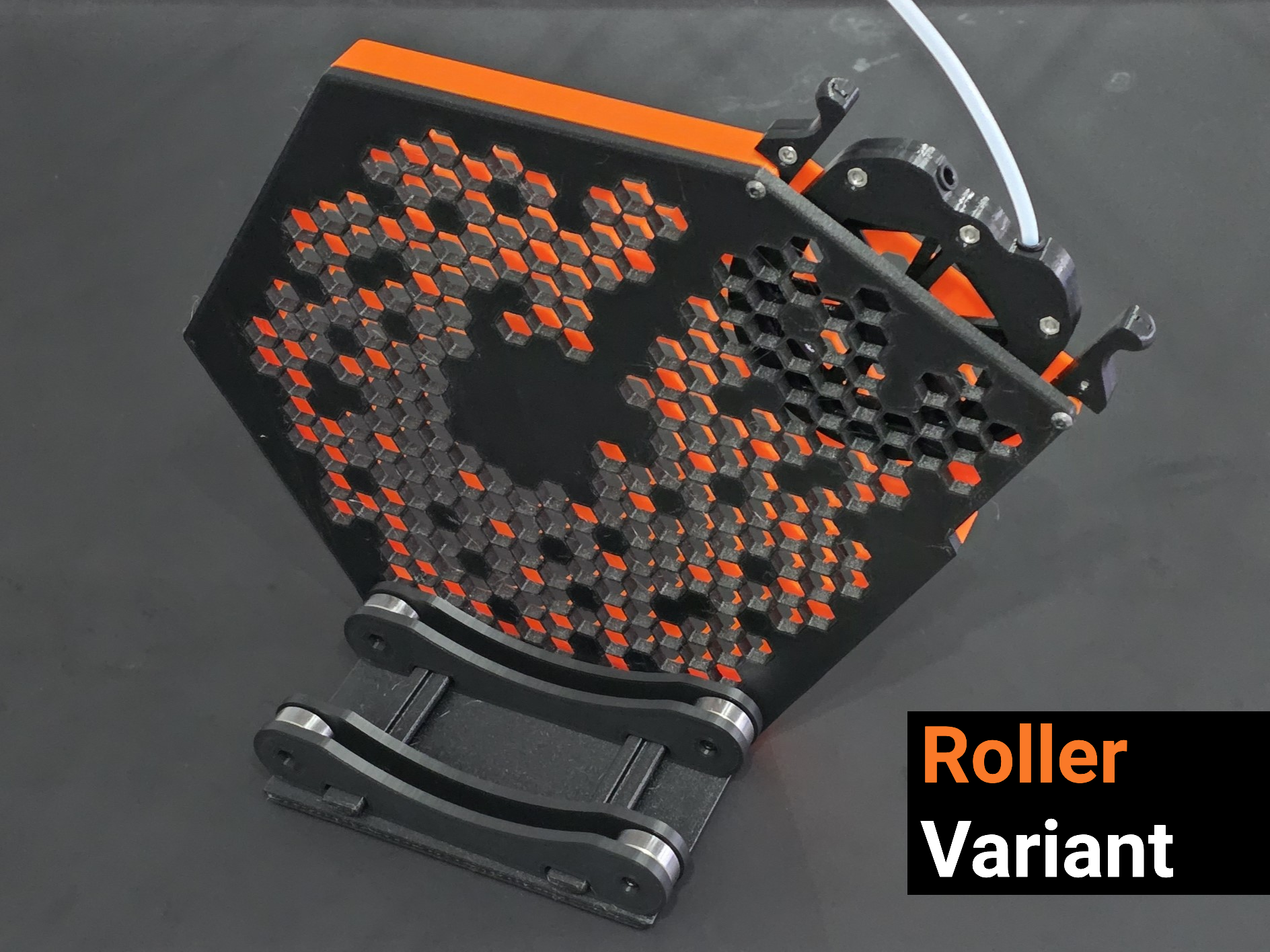

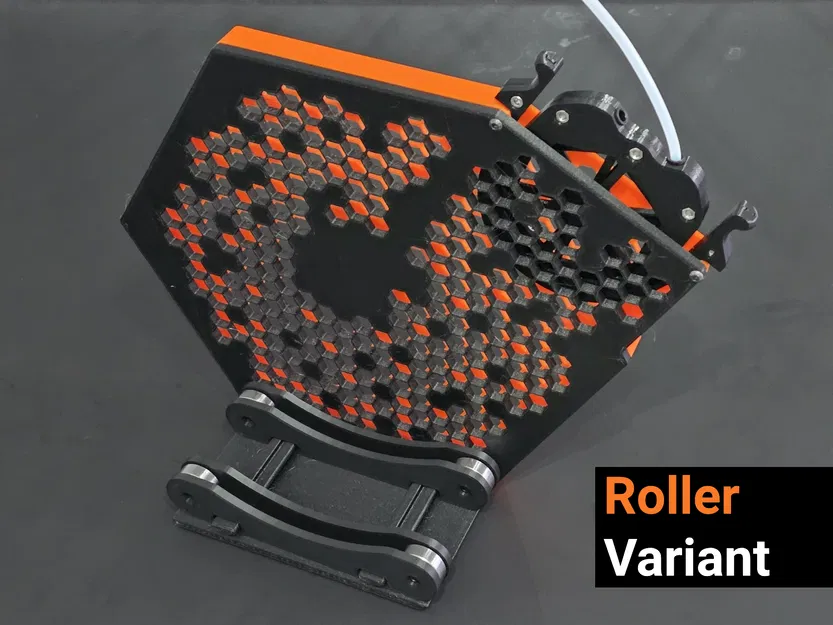

🎉 29/08/25 - Đã thêm _spoolholderroller và rollercarriage. Theo yêu cầu của một vài người, tùy chọn này loại bỏ các trục quay trung tâm, thay vào đó là thiết kế con lăn dựa trên vòng bi. Vì dự án này tập trung vào độ tin cậy, tôi đã dựa trên hệ thống đã được kiểm chứng từ Original Prusa MINI. Hướng dẫn lắp ráp đã được cập nhật với một phần dành riêng cho tùy chọn này, sẽ yêu cầu một số phần cứng bổ sung.

Nếu bạn muốn chuyển đổi các bộ phận giữ cuộn hiện có, bạn chỉ cần in các bộ phận mới; bộ đệm, thanh ray và phần còn lại của đế không thay đổi để phù hợp với tùy chọn này.

Cảm ơn sự ủng hộ và phản hồi liên tục của bạn :)

15/08/25 - Đã thêm _spoolholder_ptfe_cutouts, một phiên bản có tùy chọn chèn ống PTFE để giảm lực cản lăn của cuộn quanh trục trung tâm. Các rãnh sâu 75mm, vì vậy tôi khuyên bạn nên cắt ống ngắn hơn một chút, luồn vào và sau đó cắt bỏ phần thừa để đảm bảo mọi thứ nằm phẳng. Lấy cảm hứng trực tiếp từ Thêm khoảng 750mm ống PTFE bổ sung vào danh sách vật liệu.

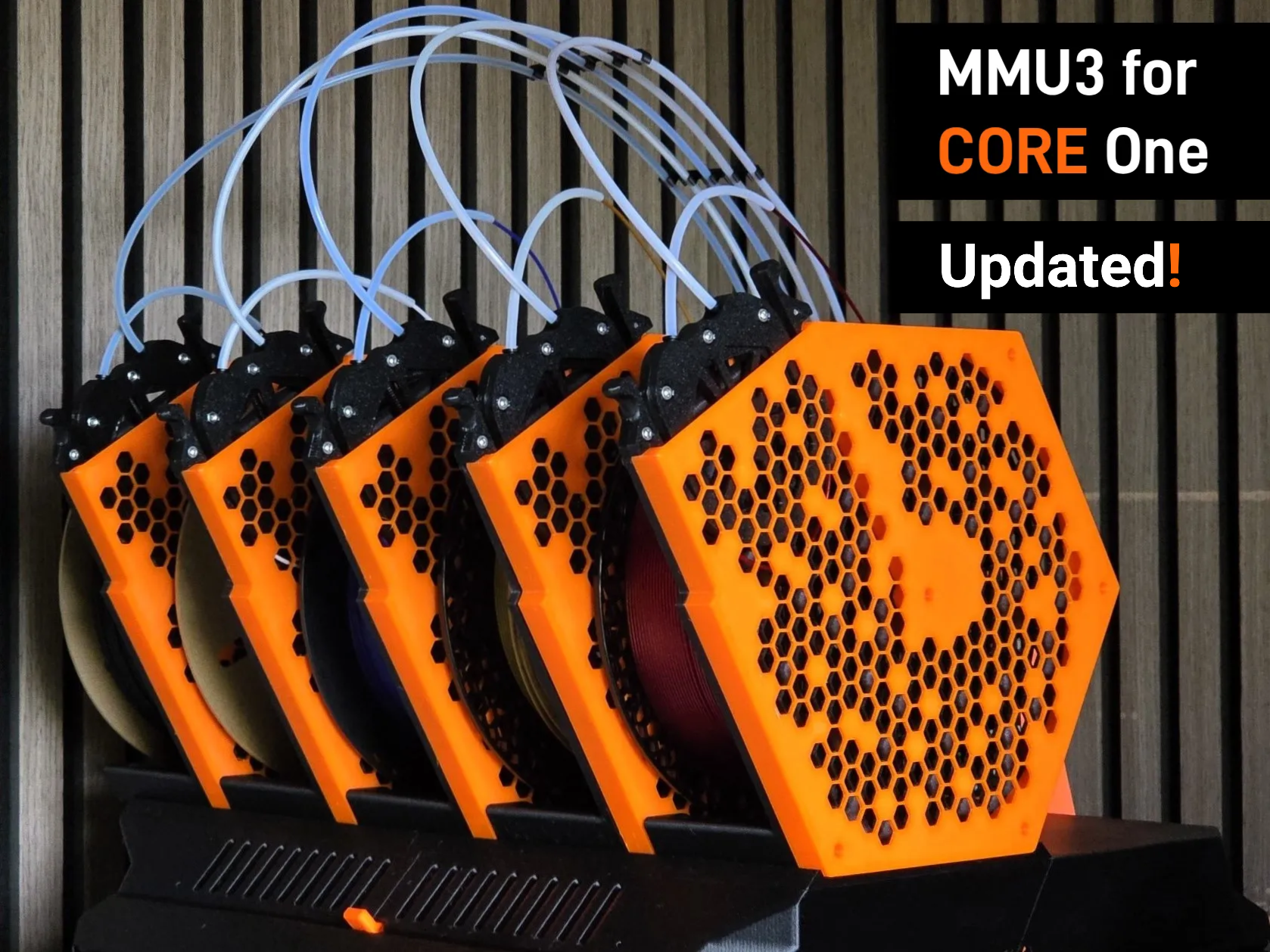

TỔNG QUAN

Độ tin cậy là trọng tâm chính của bản dựng này, vì tôi đã thử nhiều giải pháp khác nhau để quản lý gọn gàng CORE One, MMU3 và năm cuộn dây cùng bộ đệm. Từ các bộ cuốn tự động không đáng tin cậy đến các giải pháp rắc rối của phiên bản Cộng đồng, điều quan trọng đối với tôi là hệ thống phải bền chắc.

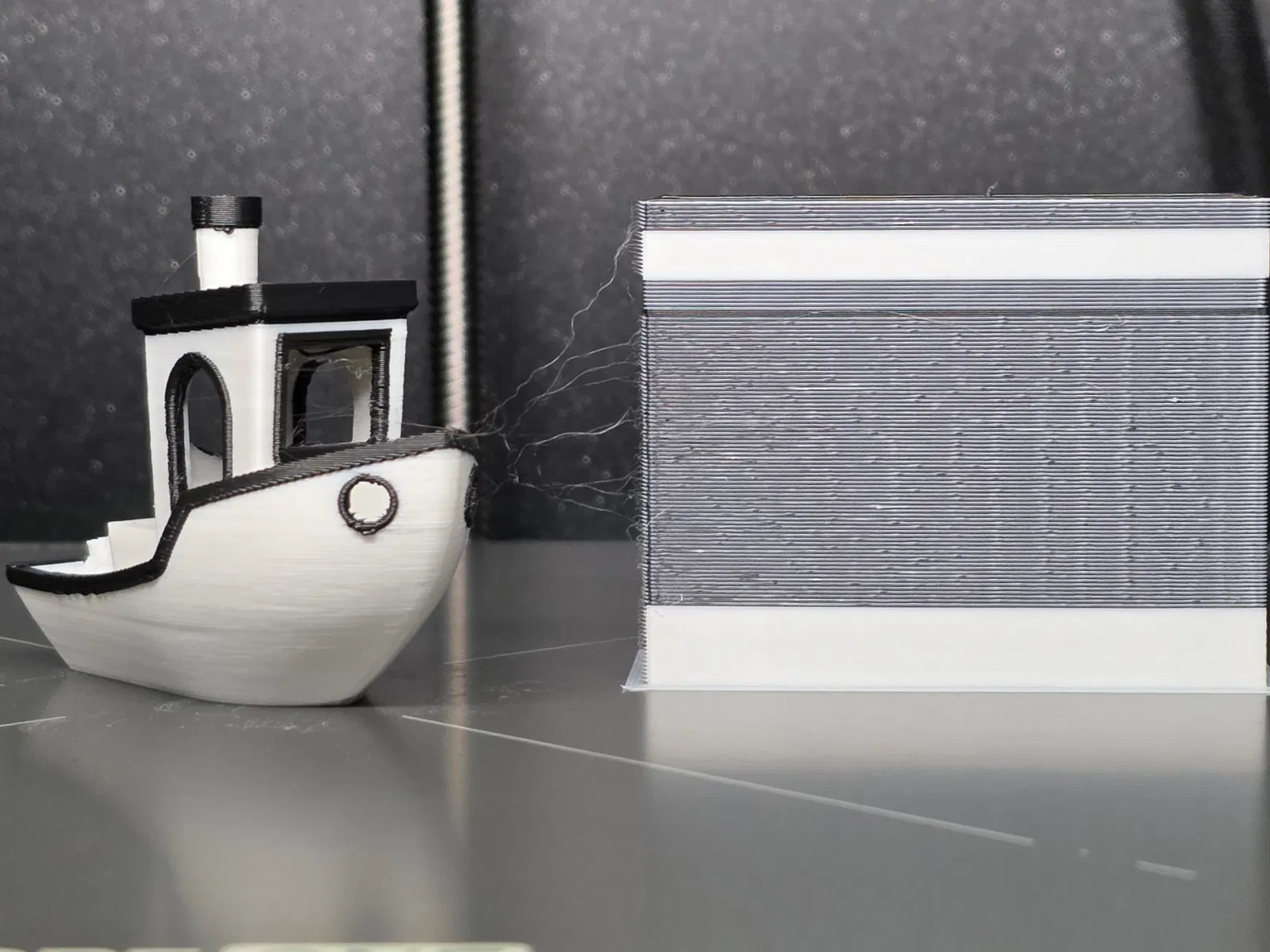

Tôi đã kiểm tra hơn 2000 lần thay đổi sợi in mà không cần can thiệp và vẫn tiếp tục kể từ khi tôi cài đặt sửa đổi này, hệ thống của tôi đang sử dụng hỗn hợp trục quay và con lăn.

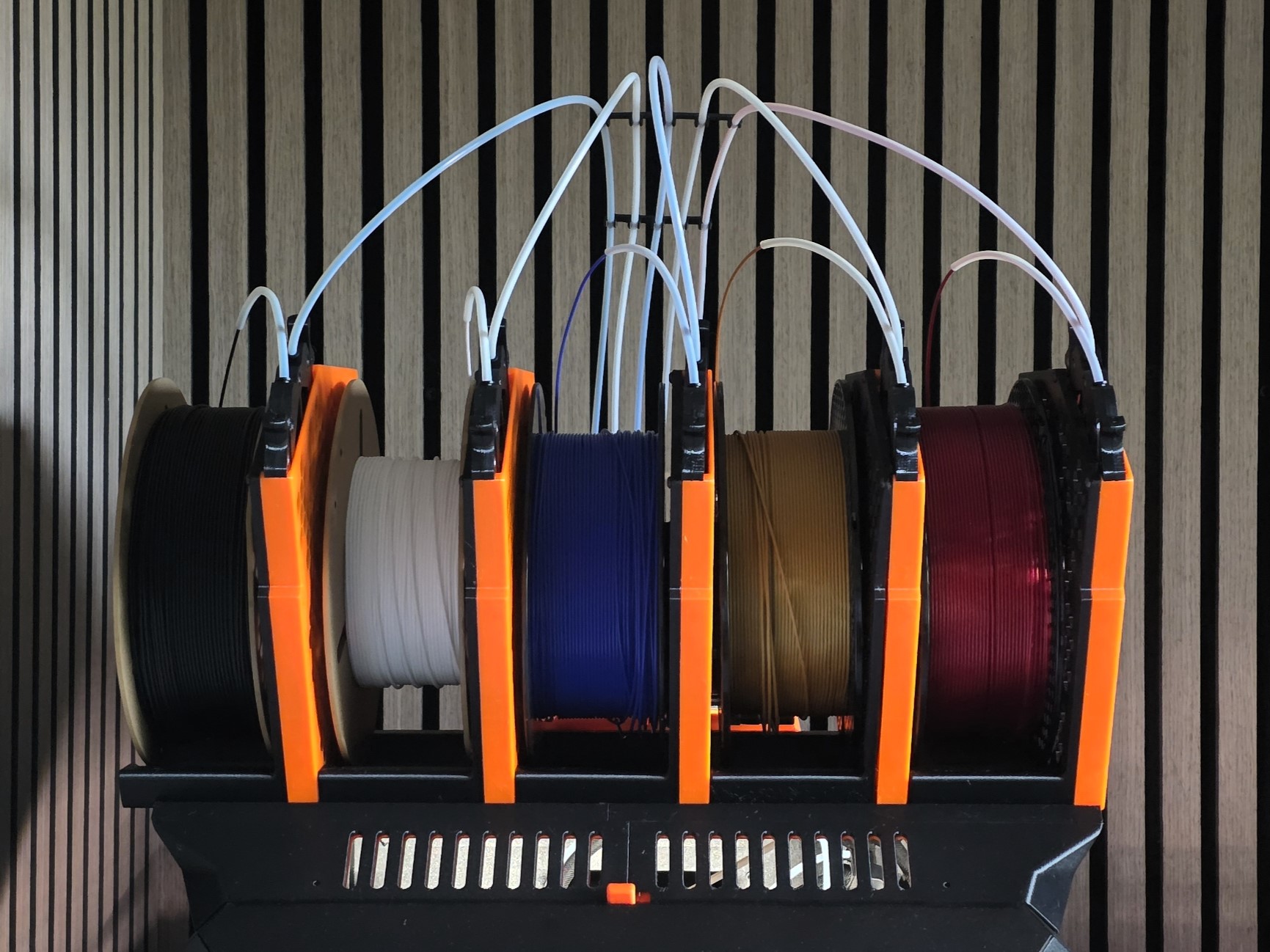

Hệ thống hoàn toàn tương thích với các cuộn 1kg, bao gồm cả loại bằng bìa cứng có chiều rộng lên đến khoảng 72mm. Cơ sở của bản dựng là gắn một tấm tùy chỉnh lên tấm đế của phiên bản Cộng đồng, cho phép tối đa năm bộ phận giữ cuộn đã được sửa đổi nằm trên đó và cung cấp vật liệu cho MMU với lực cản càng ít càng tốt.

Ngoài ra còn có nhiều bản sửa đổi mở rộng hoặc bổ sung cho hệ thống, đừng ngần ngại xem qua chúng trước khi quyết định cách xây dựng hệ thống cá nhân của bạn, nhiều trong số đó rất tuyệt vời :)

DANH SÁCH VẬT LIỆU

Bạn có thể tái sử dụng MMU, các khay, ốc vít và đầu nối của nó, cũng như ống PTFE từ hệ thống MMU3 cơ bản. Do đó, ngoài bộ MMU3, bạn sẽ yêu cầu tất cả các bộ phận in được chỉ định và phần cứng sau (tối thiểu):

• 22x ốc M3x10
• 31x ốc M3x6 (2 trong số đó phải có đầu không cao hơn 2mm)
• 2x đai ốc M3nS
• Khoảng 2.5kg sợi in, tổng cộng.
• [Cáp MMU3
