Hovalin v5.1.0 là một cây vĩ cầm âm thanh hoạt động hoàn toàn, có thể in 3D với chi phí vật liệu khoảng 70 đô la. Hướng dẫn chi tiết các bước lắp ráp và danh sách vật tư cần thiết.
Mô tả

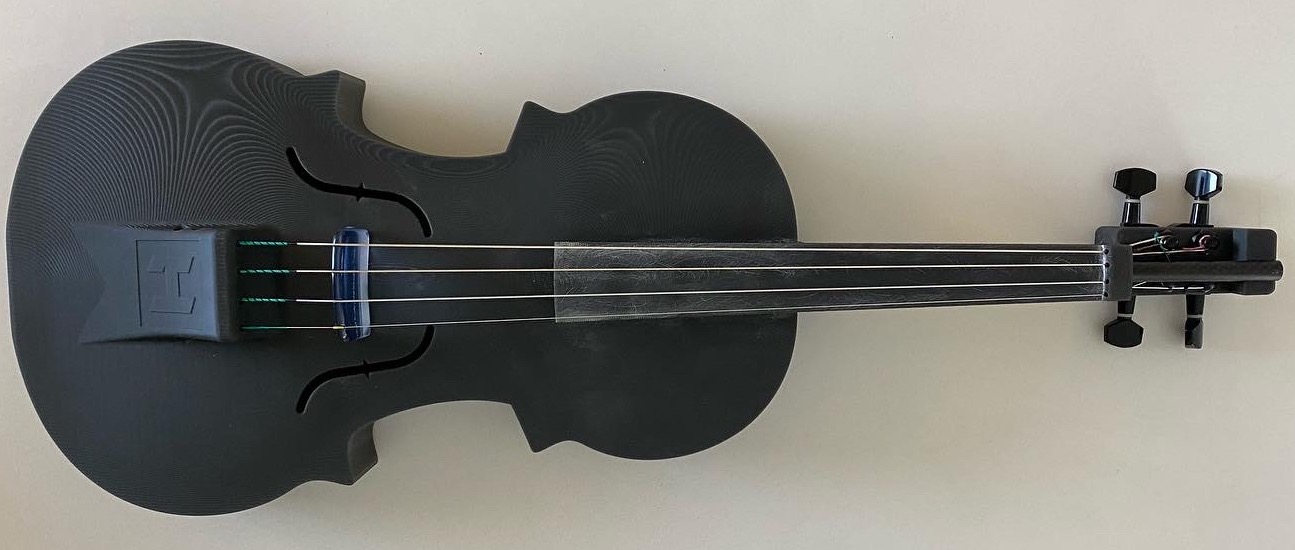

Hovalin là một cây vĩ cầm âm thanh hoạt động được, có thể sản xuất bằng hầu hết các máy in 3D tiêu dùng tiêu chuẩn. Tổng chi phí vật liệu thô cho cây vĩ cầm (kích thước 4/4) hiện tại vào khoảng 70 đô la. Hovalin được thiết kế bằng Autodesk Fusion 360, với hình dáng và kích thước lấy cảm hứng từ mẫu vĩ cầm Stradivarius. Dự án Hovalin một phần được lấy cảm hứng từ FFFiddle của David Perry.
Danh sách vật tư
KHÓA NHẠC
Hovalin được thiết kế đặc biệt theo kích thước khóa nhạc này, nên vui lòng sử dụng chúng:
NHỰA THÔNG (ROSIN)
Nhựa thông giúp cây vĩ cầm của bạn không bị kêu lạch cạch và giữ cho cây vĩ trên dây đàn. Dưới đây là một vài nhãn hiệu nhựa thông mà chúng tôi đề xuất:
DÂY ĐÀN
Dây đàn có thể đắt tiền. Chúng tôi thích sản phẩm có giá trị cao, chi phí thấp. Dưới đây là một vài nhãn hiệu dây đàn mà chúng tôi ủng hộ:
THANH CARBON FIBER
Thanh carbon fiber đường kính ngoài 8mm (tương đương 5/16 inch) dài 500mm. Không cần cắt.
CÂY VĨ
Cây vĩ cũng có thể đắt tiền, chúng tôi thích sản phẩm có giá trị cao, chi phí thấp. Dưới đây là một vài nhãn hiệu vĩ mà chúng tôi ủng hộ.
PHỤ KIỆN KHÁC
Thêm vài món đồ
Cài đặt In

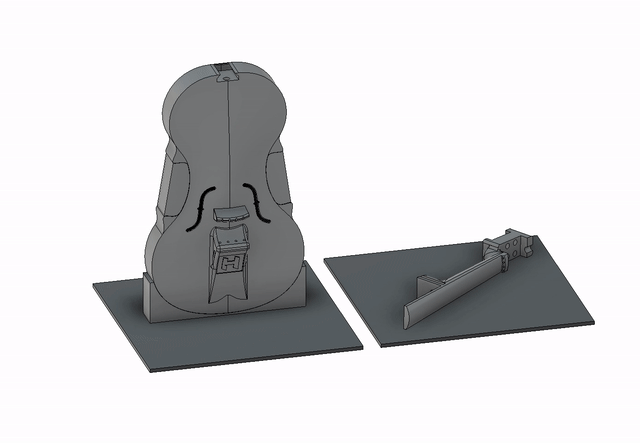

Hovalin có thành mỏng. Bất kể bạn in bất kỳ kích thước hay phiên bản nào, việc in với 3 lớp tường và 20% độ đặc ruột (infill) là đủ.
Sau khi In
Tháo tất cả vật liệu bám dính vào khay in và các bộ phận hỗ trợ (supports).

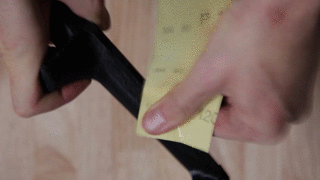

Chà nhám phần mặt phím (fretboard) sẽ giúp loại bỏ các âm bội rè. Nó cũng có thể làm cho cây vĩ cầm trông hoàn thiện hơn. Tôi đã có kết quả tốt khi chà nhám ở độ mịn 100, sau đó chuyển sang 300, và cuối cùng là giấy nhám 600.
Lắp Khóa Nhạc

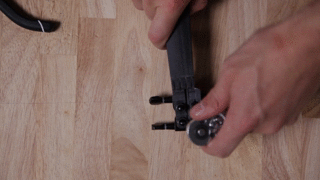

Bẻ gãy các lỗ vít trên bộ khóa nhạc bằng cờ lê.
Lắp các chốt khóa nhạc vào cần đàn vĩ cầm như hình.
Khi các chốt đã vào vị trí, vặn phần trên vào, trước tiên bằng tay, sau đó dùng cờ lê lục giác 10mm.
Lắp ráp
- Nếu bạn in phần buồng âm (chamber) thành 3 mảnh:
- Lắp các bộ nối hình nơ (bowtie connectors) để tạo thành một buồng âm liền mạch. Ghép các nhãn trên bộ nối với nhãn bên trong buồng âm (ví dụ: “Top” và “Top” ghép với nhau, “Bottom” và “Bottom” ghép với nhau).
Lắp ghép phần cần đàn và buồng âm. Khi các bộ phận đã khớp với nhau, luồn thanh carbon fiber qua đỉnh cần đàn xuống buồng âm sao cho nó bằng phẳng với đỉnh cần đàn.
Lắp Dây Đàn
Luồn dây đàn qua lỗ ở chân đàn, qua lỗ ở đỉnh cần đàn, và sau đó qua chốt khóa nhạc.
Bạn đã làm được!
Chúc mừng nha! Vui lòng để lại phản hồi và chia sẻ hình ảnh/video về sản phẩm của bạn! #hovalin
Được làm với ❤ bởi hova labs
