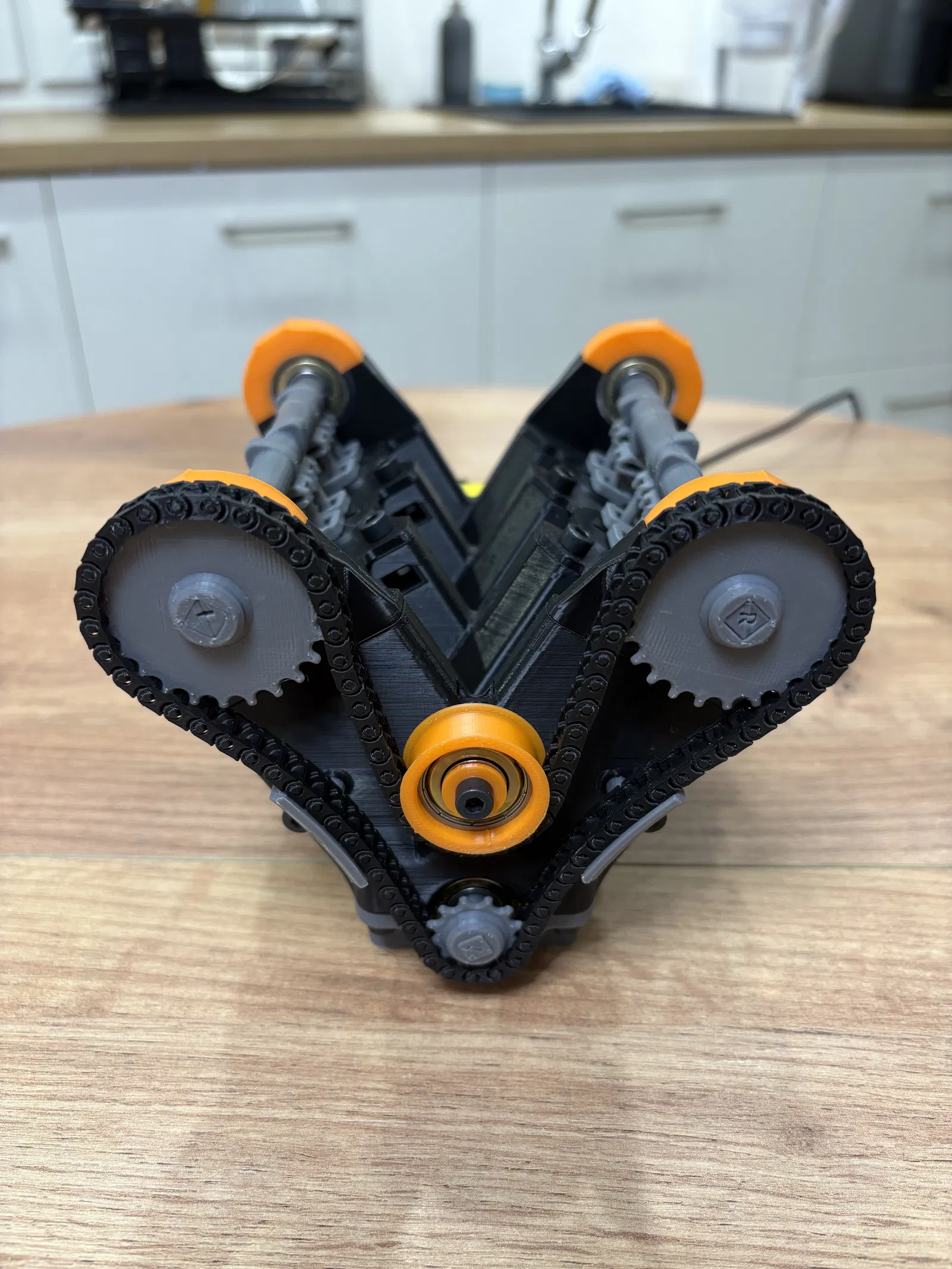

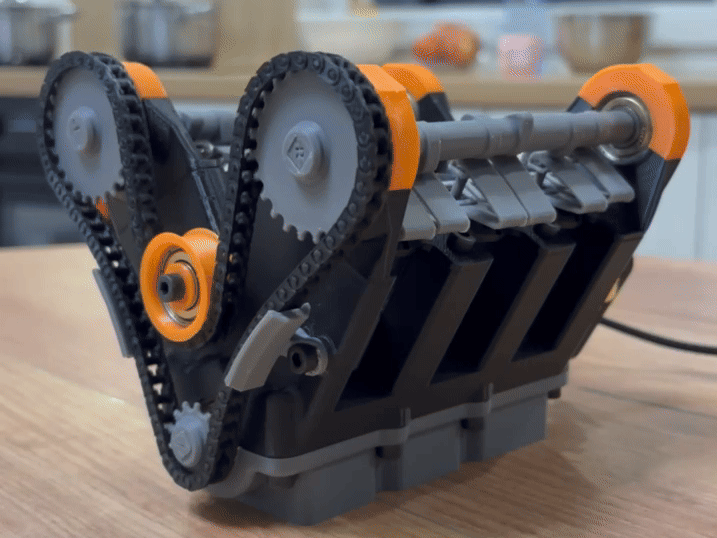

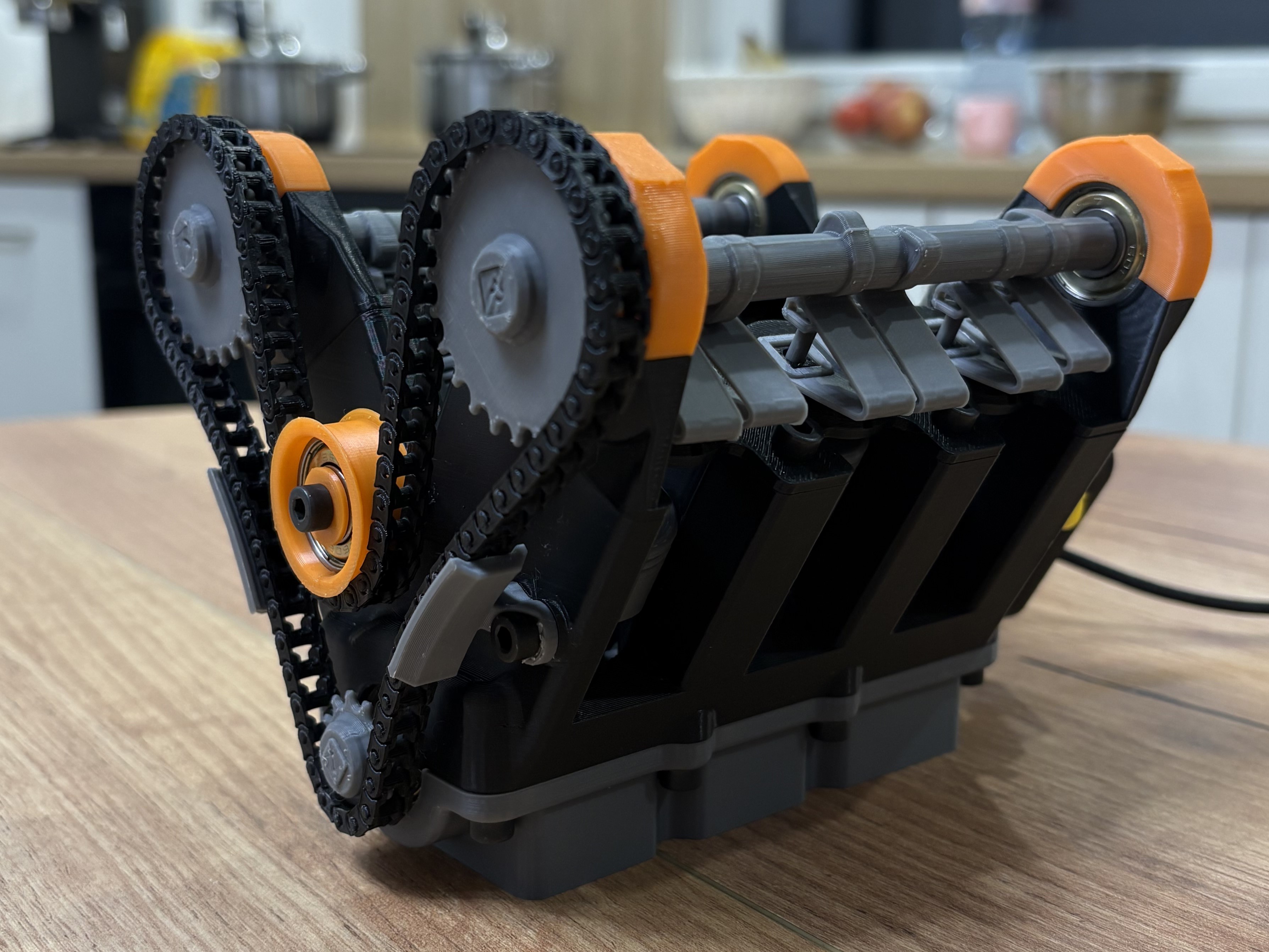

Mô hình động cơ V6 | Piston, Van & Dây xích thời gian Chức năng

Đây là mô hình động cơ V6 hoàn chỉnh được thiết kế để in 3D. Nó có các chức năng sau:

• Trục khuỷu, piston, dây xích thời gian và hai van mỗi xi-lanh chuyển động, thứ tự đánh lửa tiêu chuẩn: 1-2-3-4-5-6,

• Dây xích thời gian in được hoàn toàn,

• Có thể xoay bằng tay hoặc chạy bằng động cơ DC phổ biến,

🔩 Chi tiết lắp ráp

Mô hình được lắp ráp bằng cách sử dụng:

• Trục khuỷu và trục cam: 6 vòng bi 608 (bạn có thể in từ các tệp đi kèm),

• Bè dầu: 8 × M4 × 15 mm + đai ốc,

• Đầu xi-lanh: 8 × M4 × 15 mm + đai ốc,

• Bộ căng dây xích thời gian: 1 × M4 × 25 mm + đai ốc, vòng bi 608

• Ray dẫn dây xích thời gian: 2 × M4 × 8 mm + đai ốc,

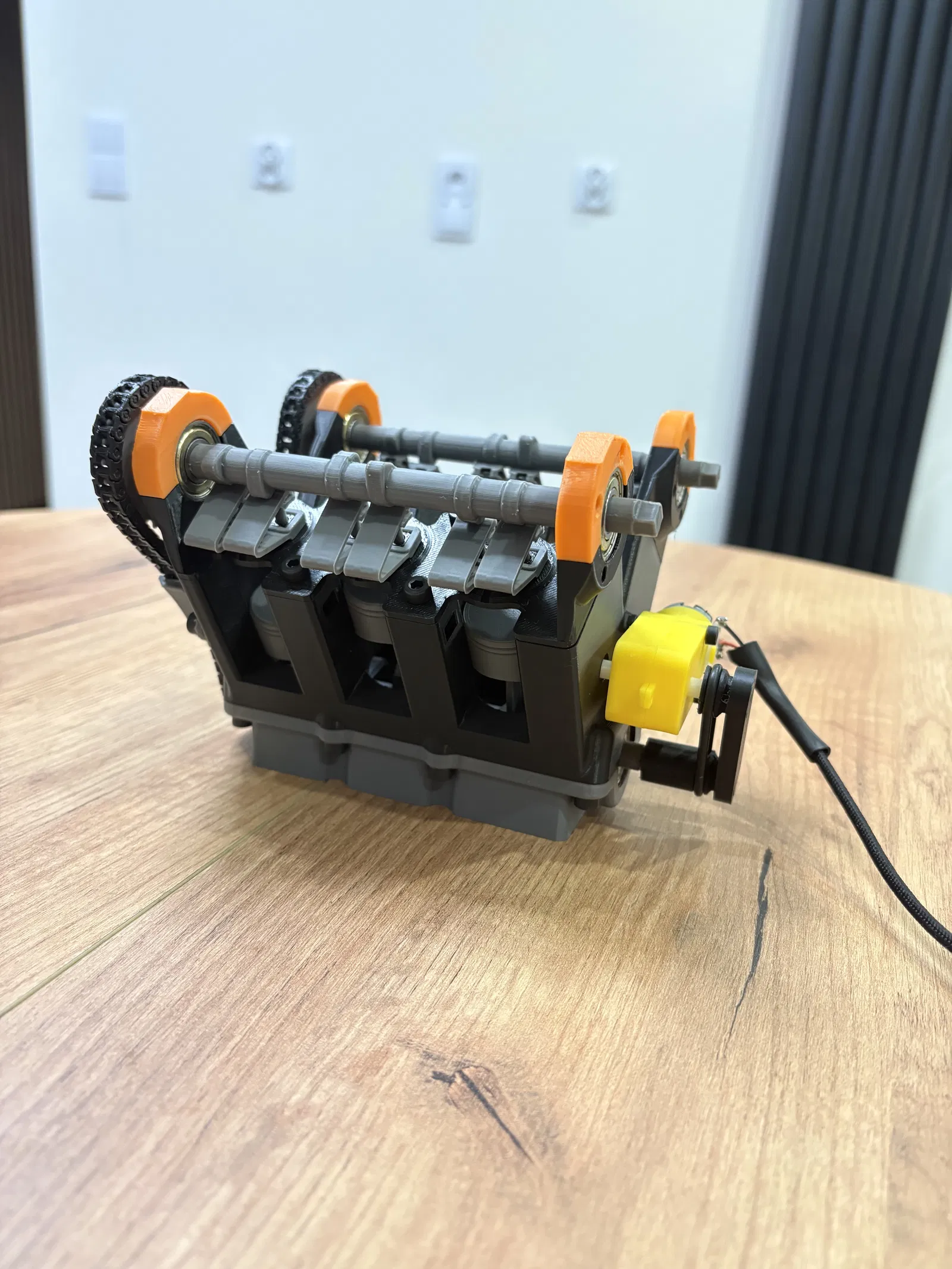

Giá đỡ động cơ DC tùy chọn:

• 2 × M2.5 × 25 mm + đai ốc, hoặc vít M3 × 25 mm (không có đai ốc),

• Gioăng chữ O để truyền lực, đường kính 35 mm,

🔩 Mẹo in ấn

• Trục cam: in tách dọc theo trục và dán sau khi in,

• Trục khuỷu: in theo chiều dọc với hỗ trợ,

• Lò xo: in với hỗ trợ,

• Van: in theo chiều ngang với hỗ trợ (in theo chiều dọc có thể thất bại),

• Dây xích thời gian: in với chiều cao lớp 0.16 mm,
