Meshtastic Faketec "Copywolf" Node Phong Cách Cyberpunk Module Hóa

NHANH LÊN NHÉ!

Mình có lập một kênh Discord riêng cho các dự án nhìn ban đêm của mình, và mình cũng sẽ thêm kênh #meshtastic vào đó luôn, phòng trường hợp anh em có câu hỏi hay gặp vấn đề gì nha. Mọi người cứ qua kênh meshtastic để hỏi hết nha, còn mấy kênh kia CHỈ DÀNH CHO dự án nhìn ban đêm của mình thôi!

https://discord.gg/Ce9BJ2DK3j

Cái “Copywolf” này là mình làm lại theo ý tưởng của một cái Node prototype được đăng trên subreddit Meshtastic cách đây gần 1 năm rồi. Người tạo ban đầu hứa sẽ chia sẻ thiết kế nhưng tiếc là đến giờ vẫn chưa thấy đâu (dù mình có hỏi tới hỏi lui hoài luôn á). Anh em có thể xem thiết kế gốc mà mình dựa theo đó để làm lại ở đây nha: Thiết kế node nhỏ gọn có thể thay pin 18650, dùng nrf, tiết kiệm năng lượng, có ăng ten ngoài, nhìn đẹp và tiện dụng, dễ sửa chữa bằng cách đẩy khay pin ra ngoài, có ngàm gắn đa năng hai bên, xem trước bản node cố định nè: r/meshtastic

Sau khi chờ đợi đủ lâu mà không thấy đâu, mình bỏ cuộc luôn cái vụ chờ file gốc rồi tự tay làm lại thiết kế cơ bản đó và thêm vào ý tưởng của riêng mình. Kết quả là ra đời cái “Copywolf” (chơi chữ Copycat).

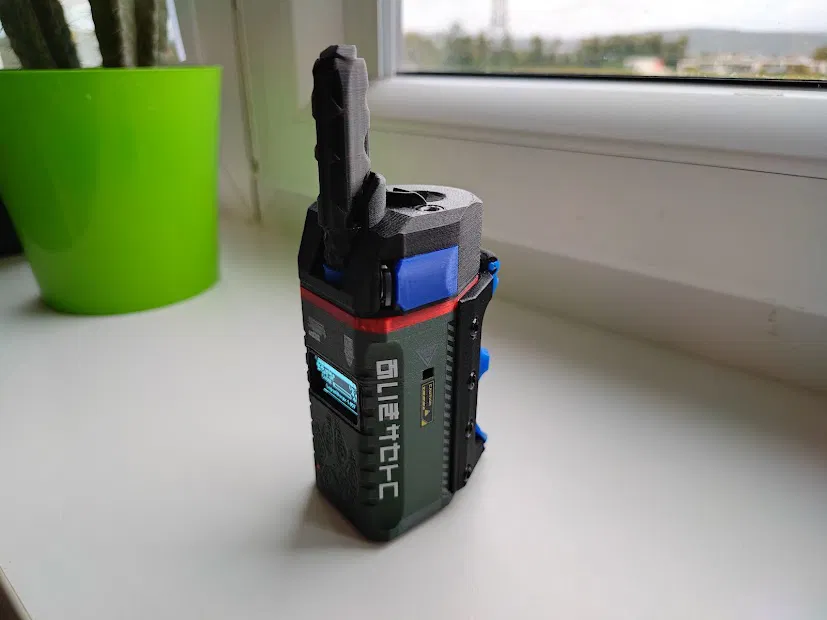

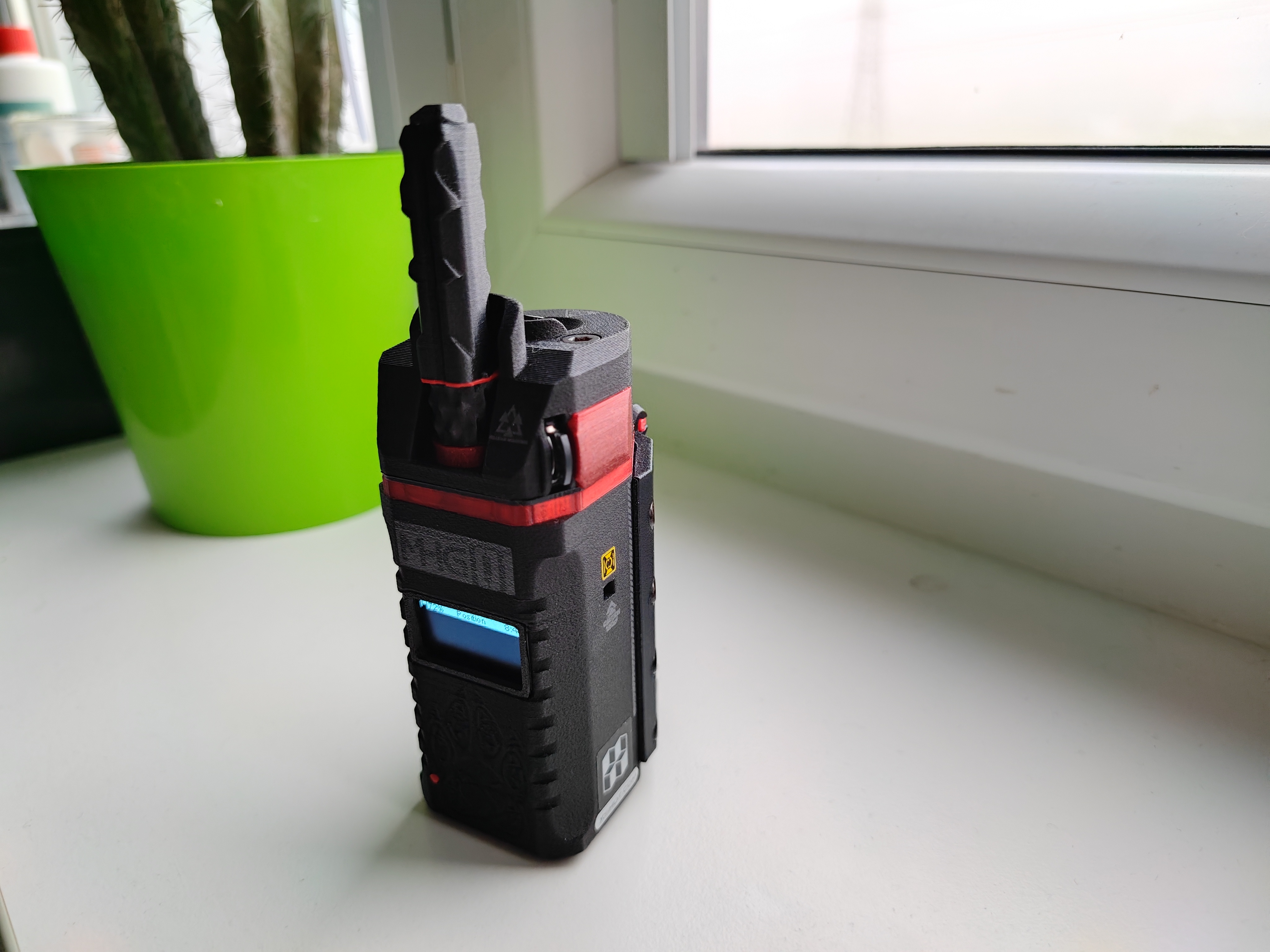

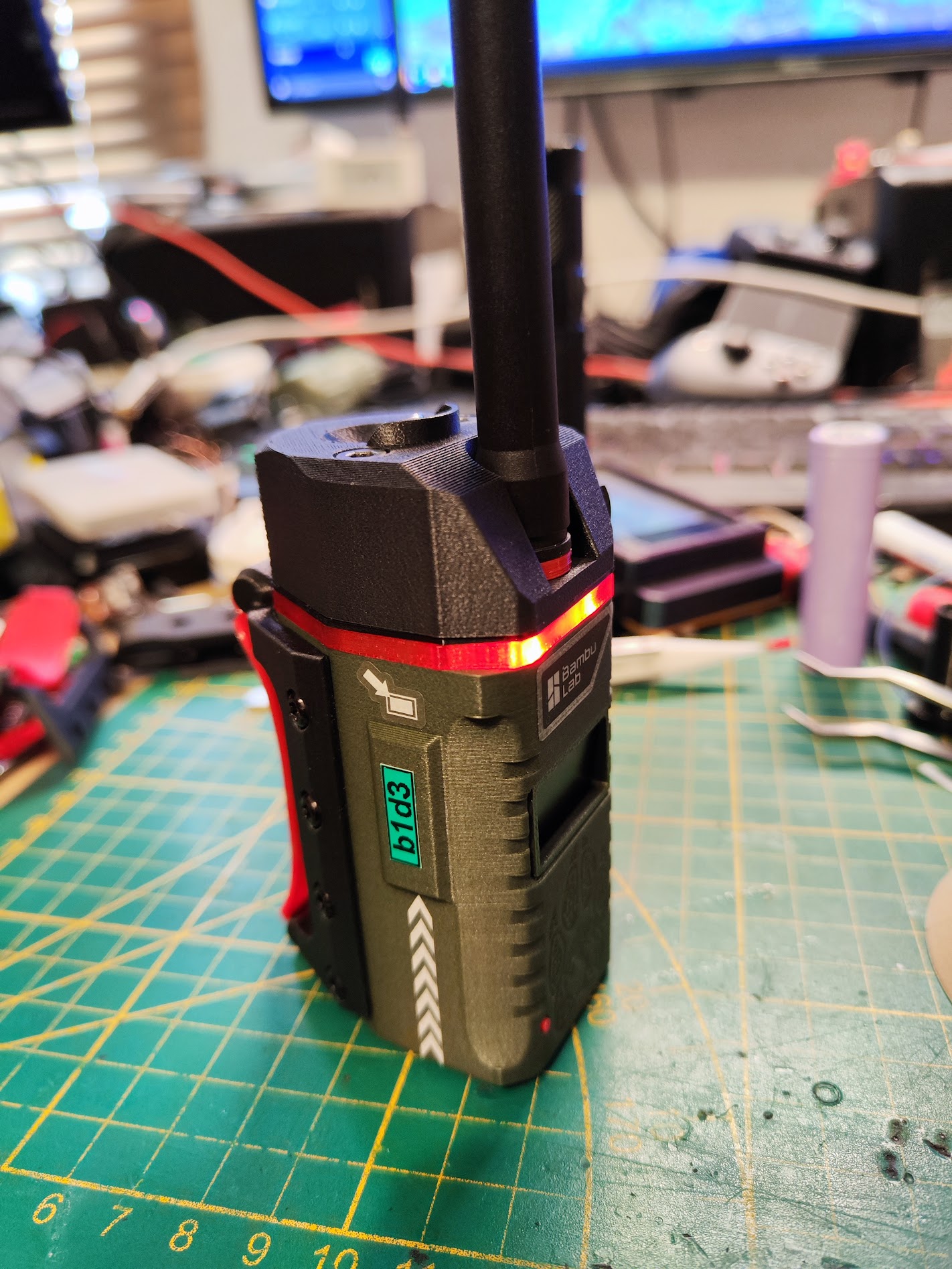

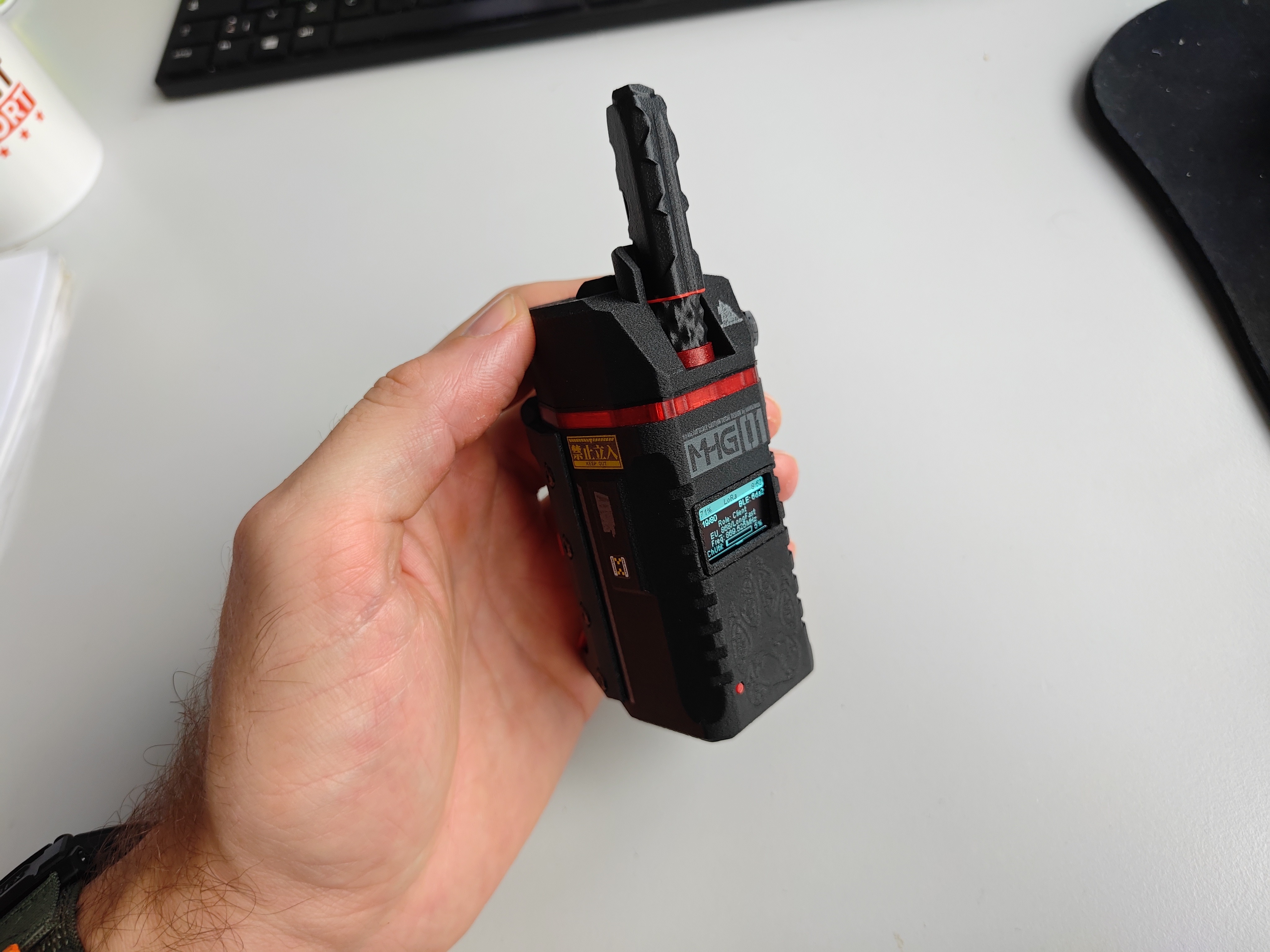

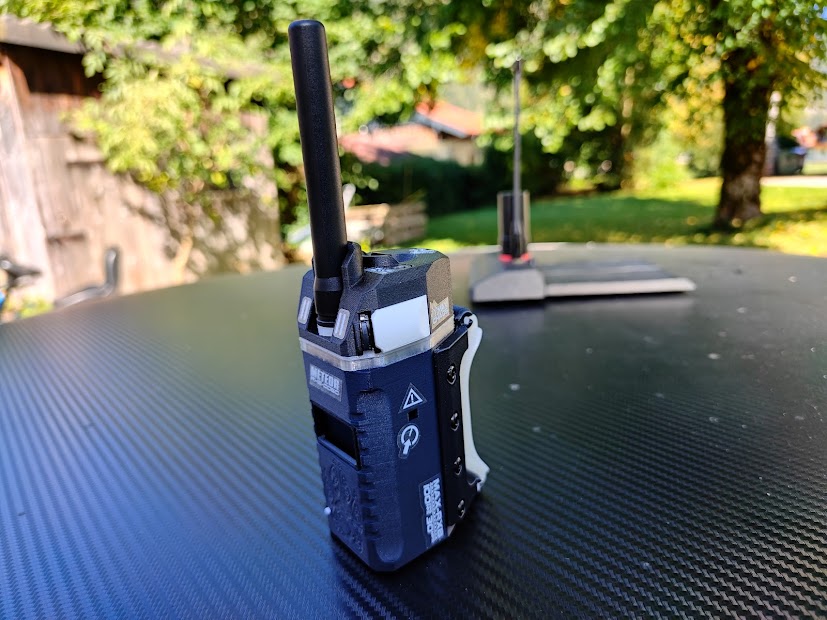

Nó dùng một viên pin 18650 (không hàn, thay nóng được), màn hình OLED 0.96 inch, cảm biến môi trường BME280, GPS, còi Buzzer, mô tơ rung, nút điều hướng tin nhắn soạn sẵn, đèn LED thông báo, nút Prog bằng kim loại loại xịn, nút Reset Filament, tùy chọn gắn phụ kiện bên hông. Đầu nối ăng ten SMA và nắp che cổng USB C bằng TPU.

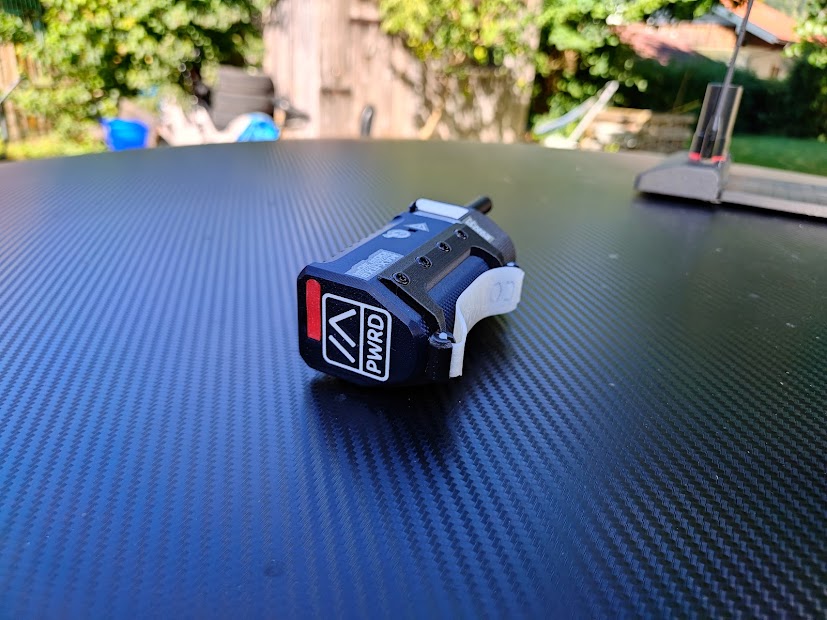

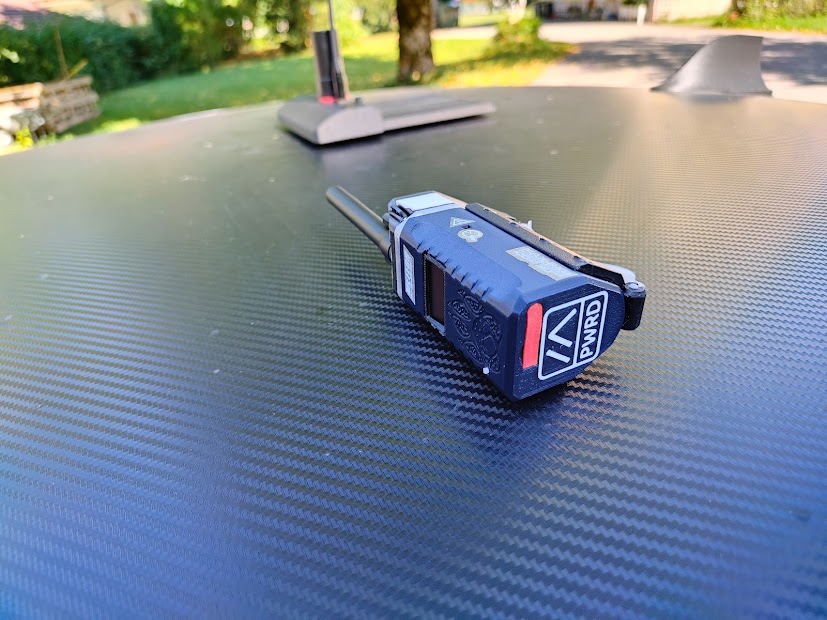

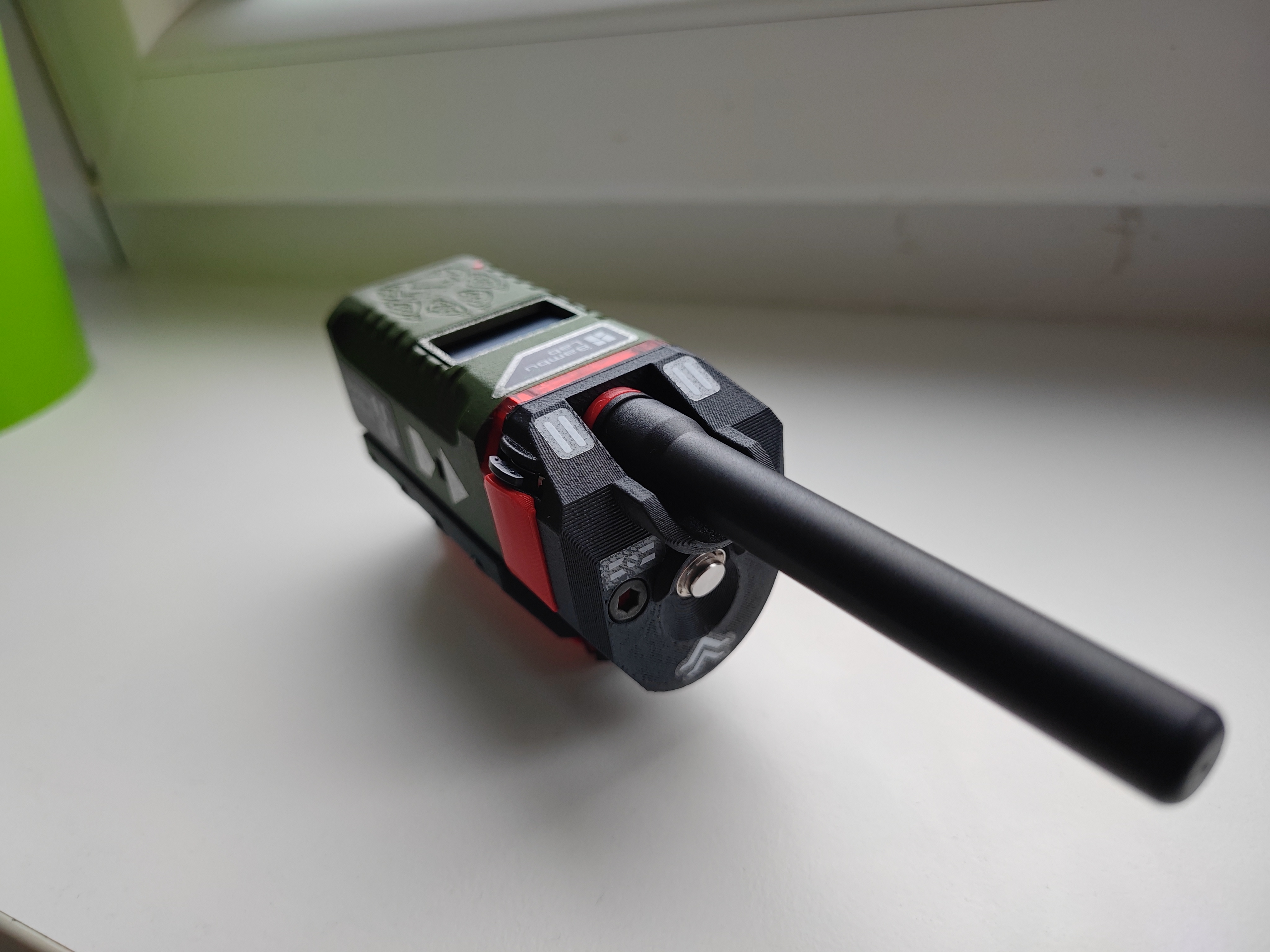

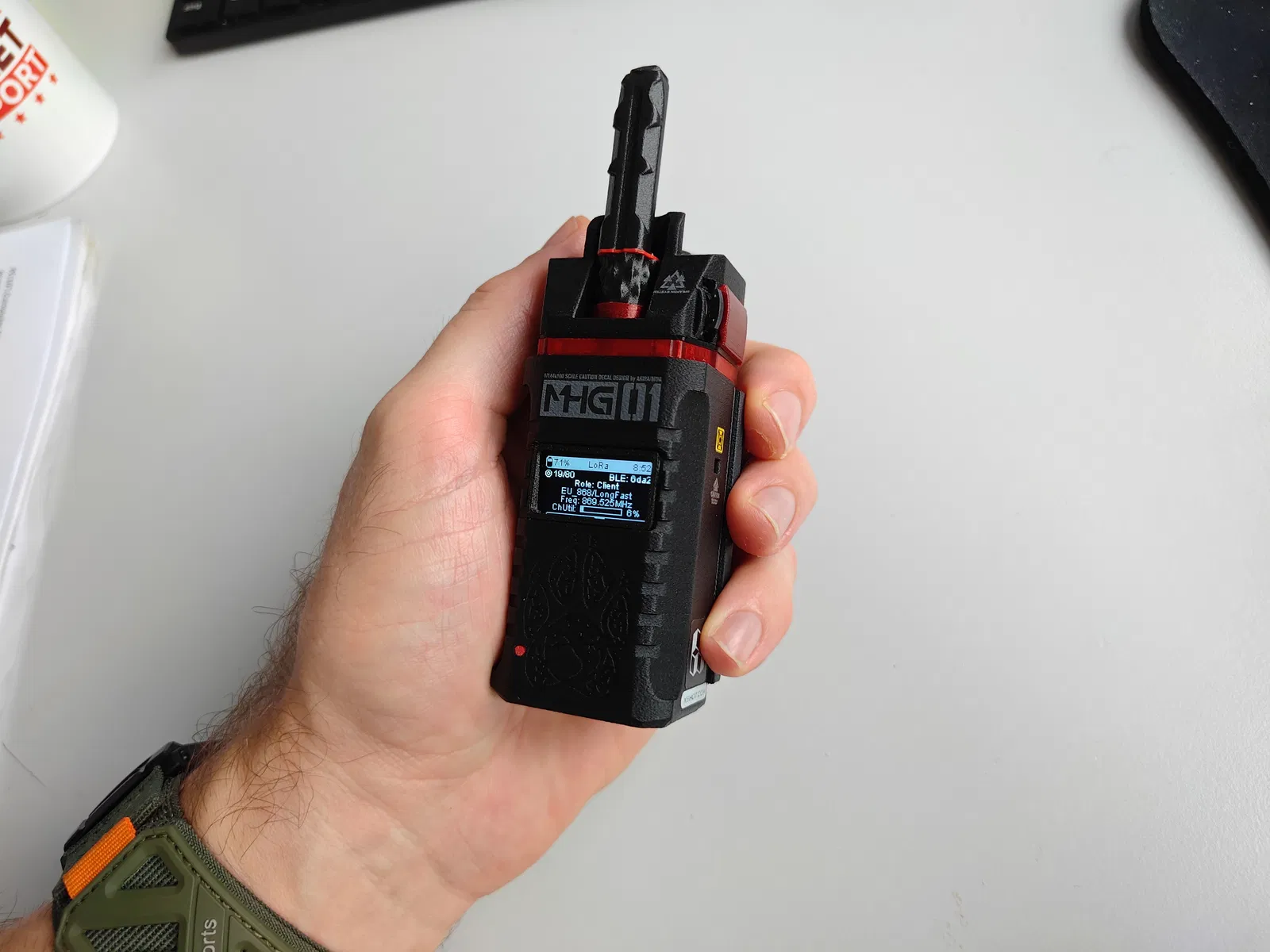

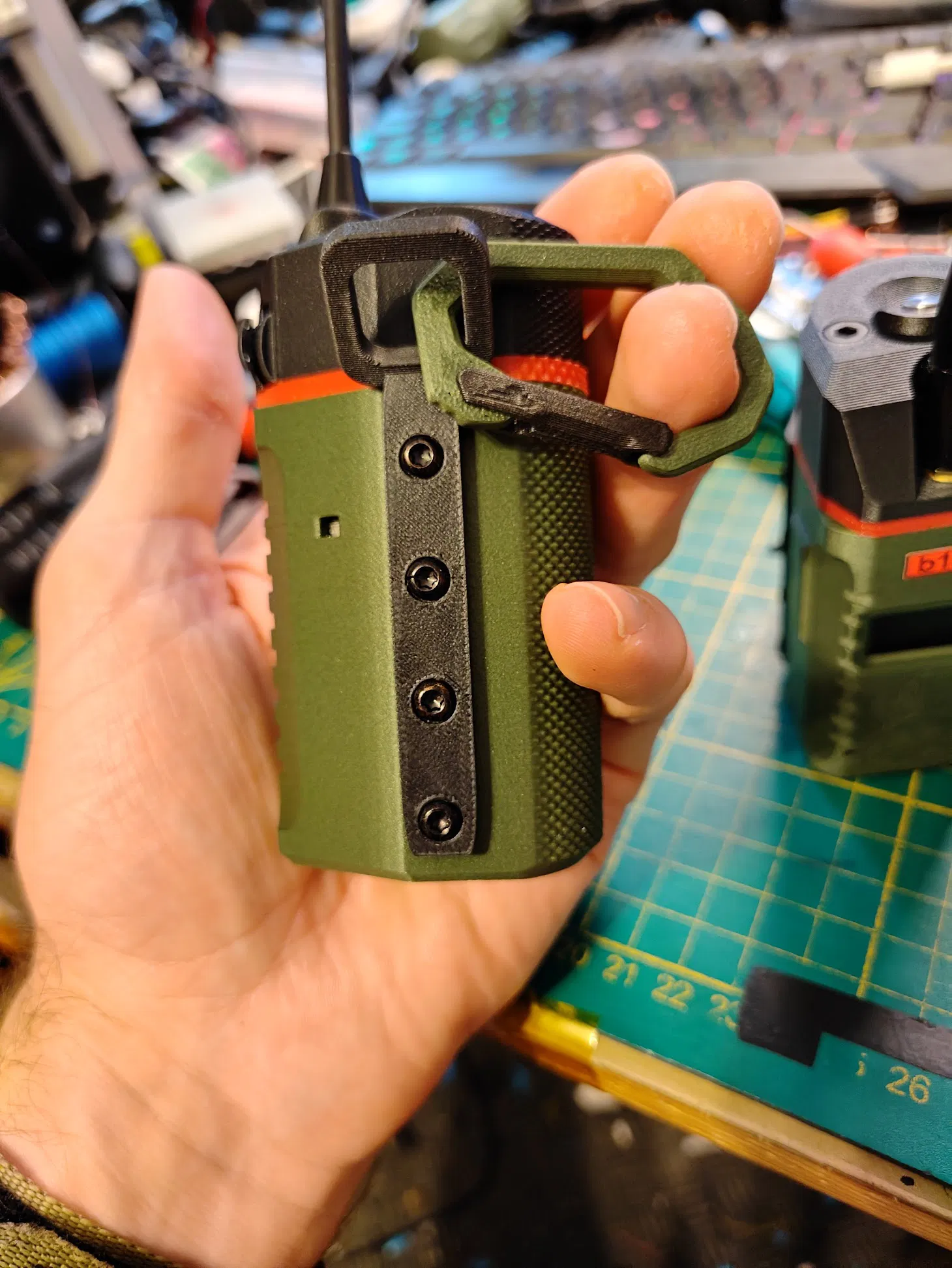

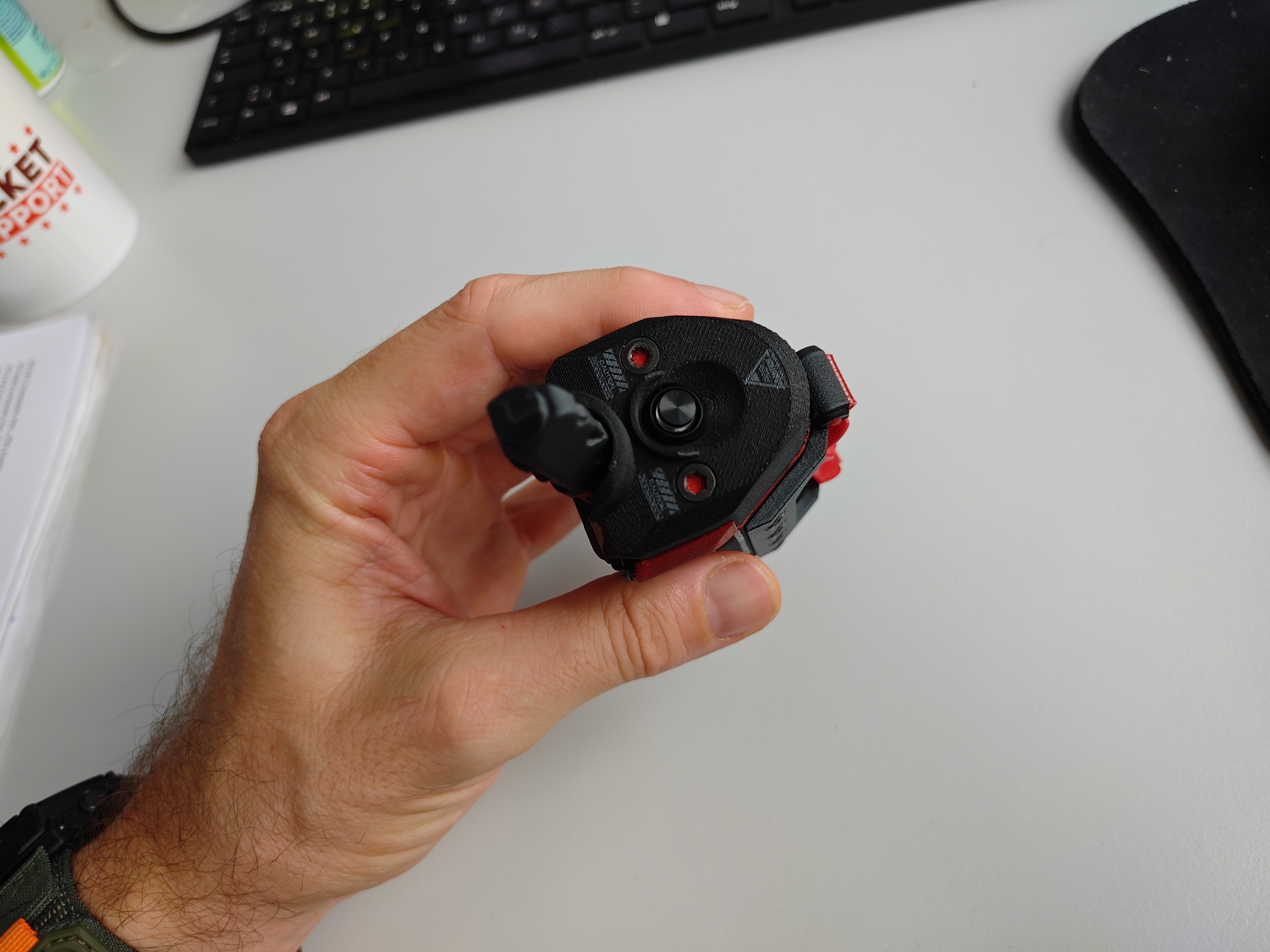

Theo mình thấy thì thiết kế này là một trong những cái hay nhất của mình, một phần cũng nhờ được truyền cảm hứng từ thiết kế gốc của người ta đó! Màn hình nằm ngang giúp mình thao tác dễ dàng bằng “một tay”, ngón trỏ có thể bấm nút Prog trong khi ngón cái vẫn có thể dùng nút điều hướng. Nó có thể gắn bất kỳ ăng ten nào tương thích SMA có đường kính lên tới 12mm.

Mình có chụp rất nhiều hình ảnh chi tiết từng bước lắp ráp nha, anh em cứ xem đó mà làm theo.

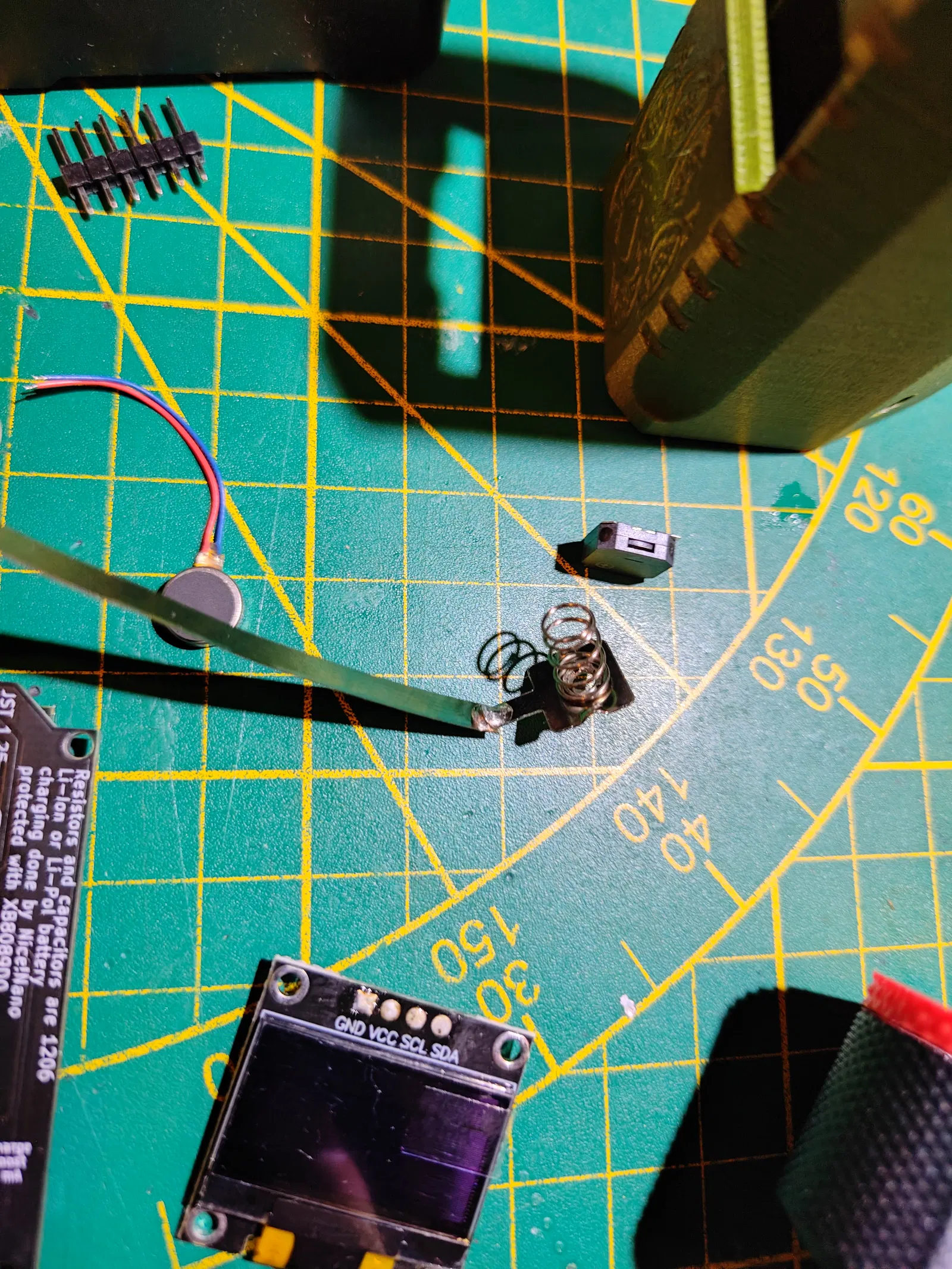

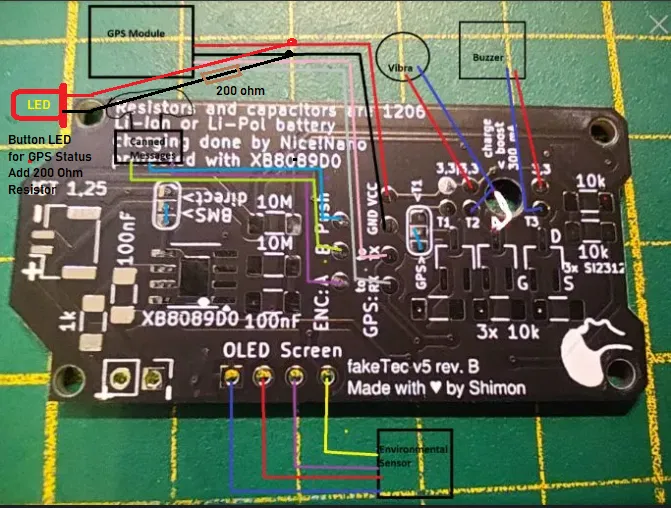

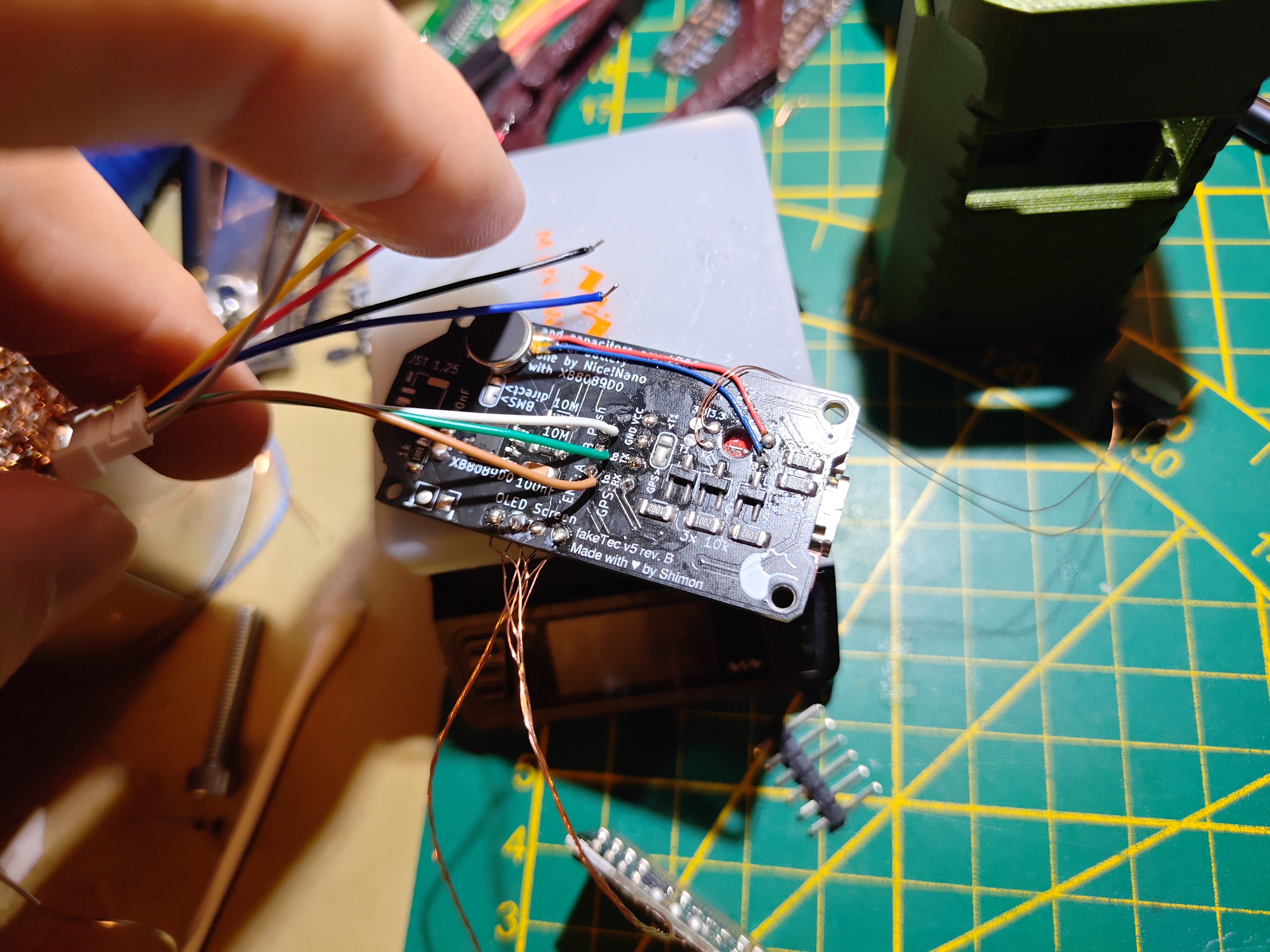

Bảng mạch Faketec Revision 5 và 5b đã được Shimon dán nhãn rất rõ ràng rồi, chắc là tự hiểu thôi.

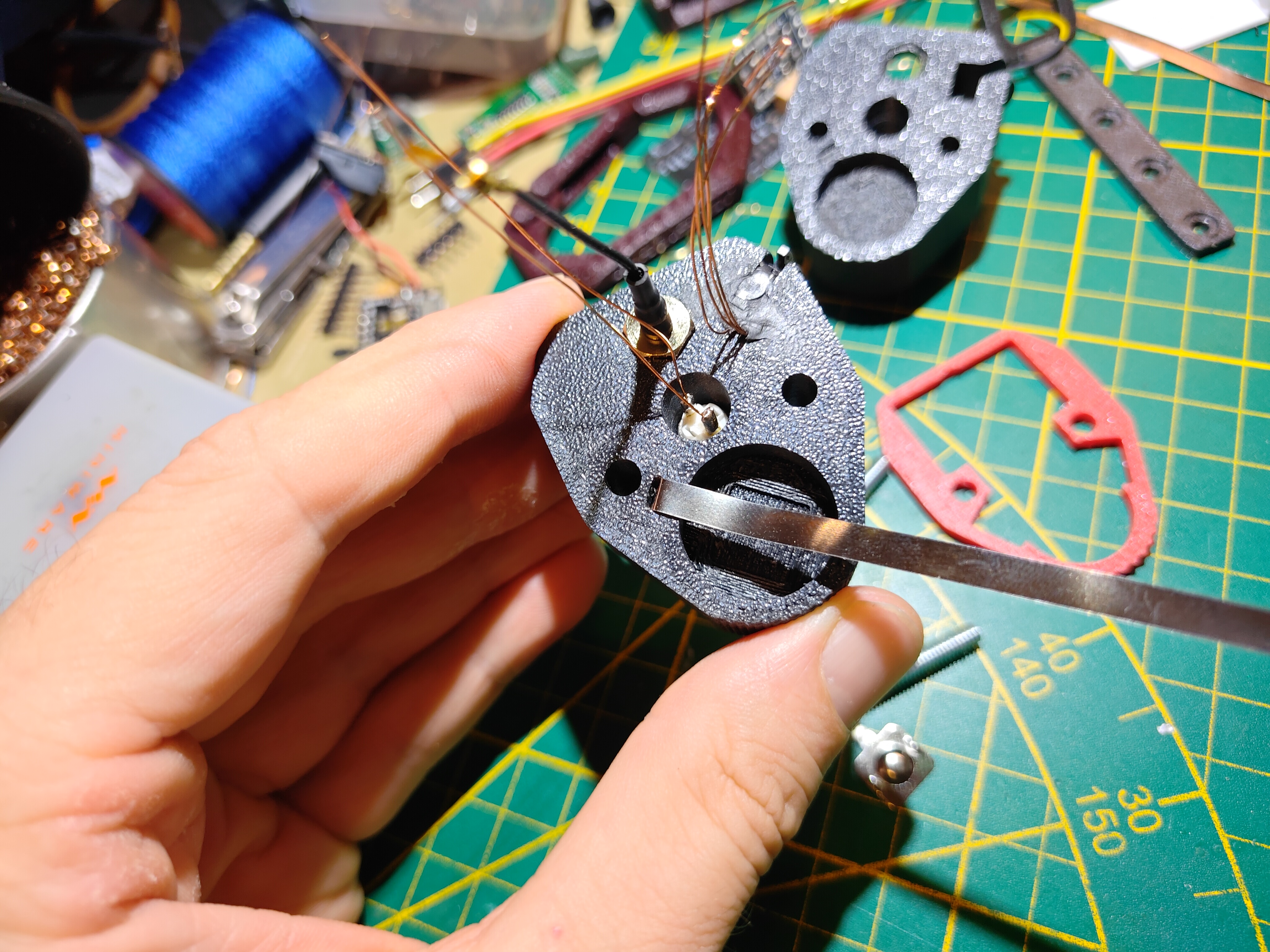

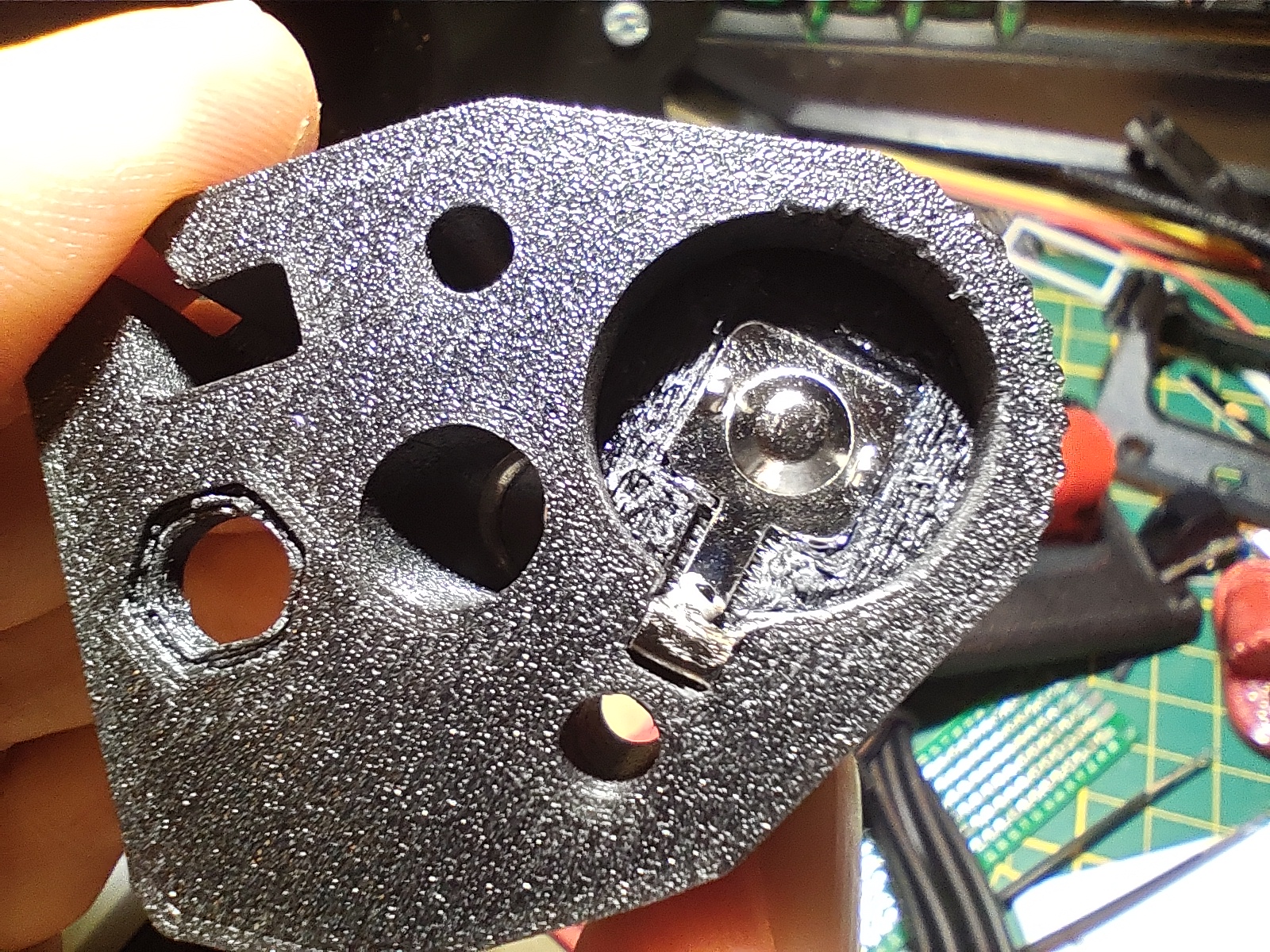

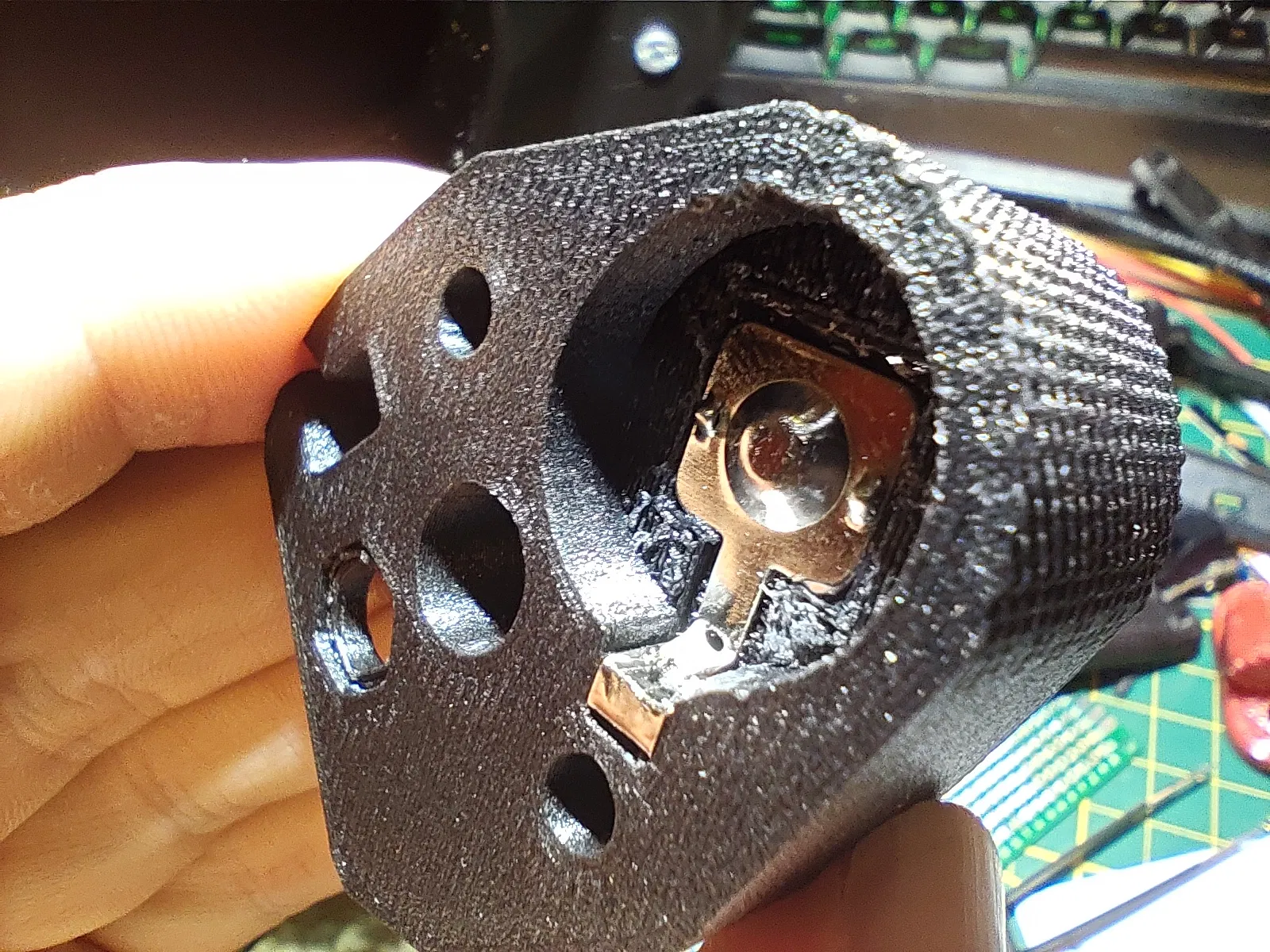

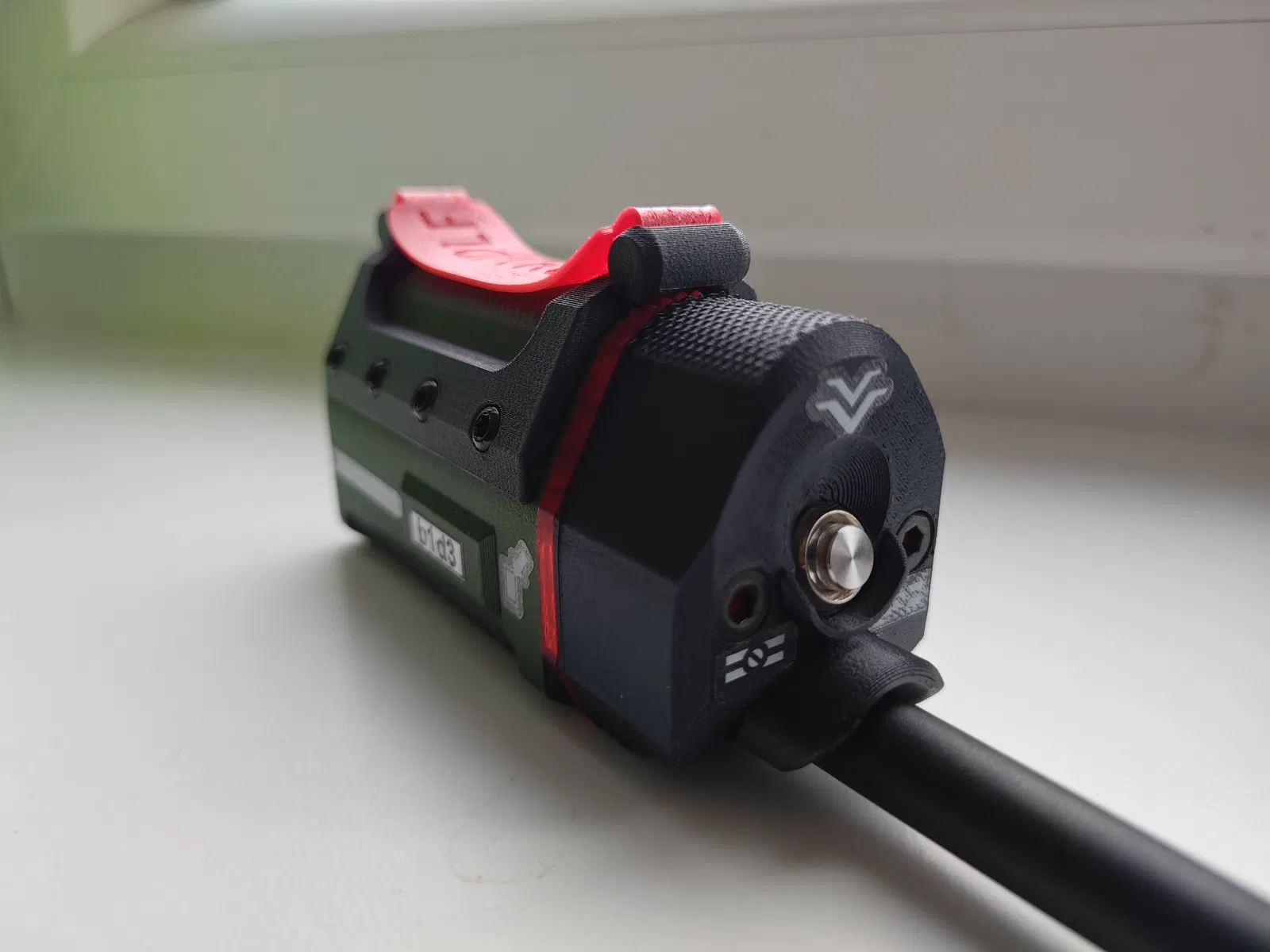

Nắp trên có nút Prog, cổng ăng ten SMA, nút điều hướng và cực dương của pin.

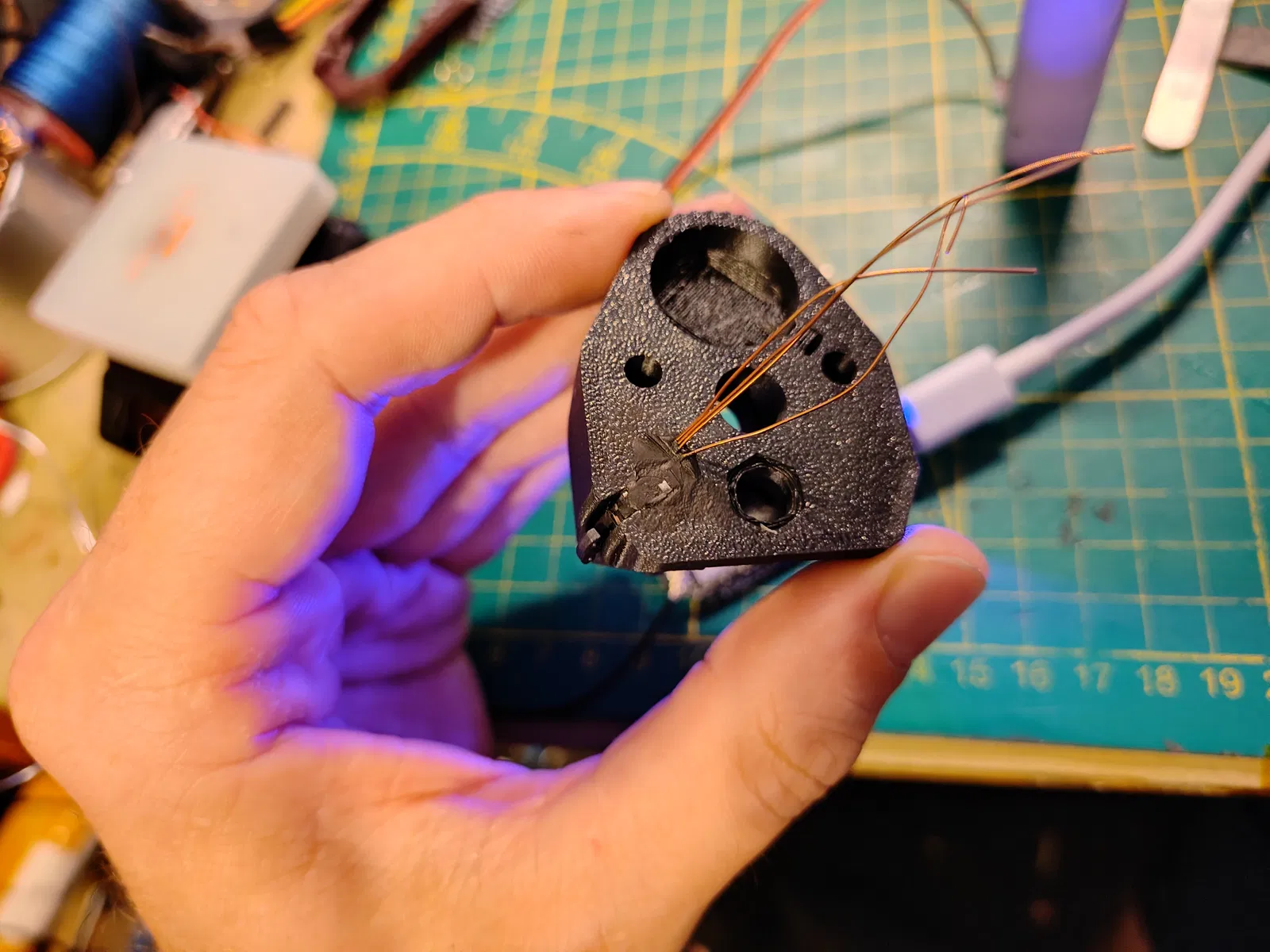

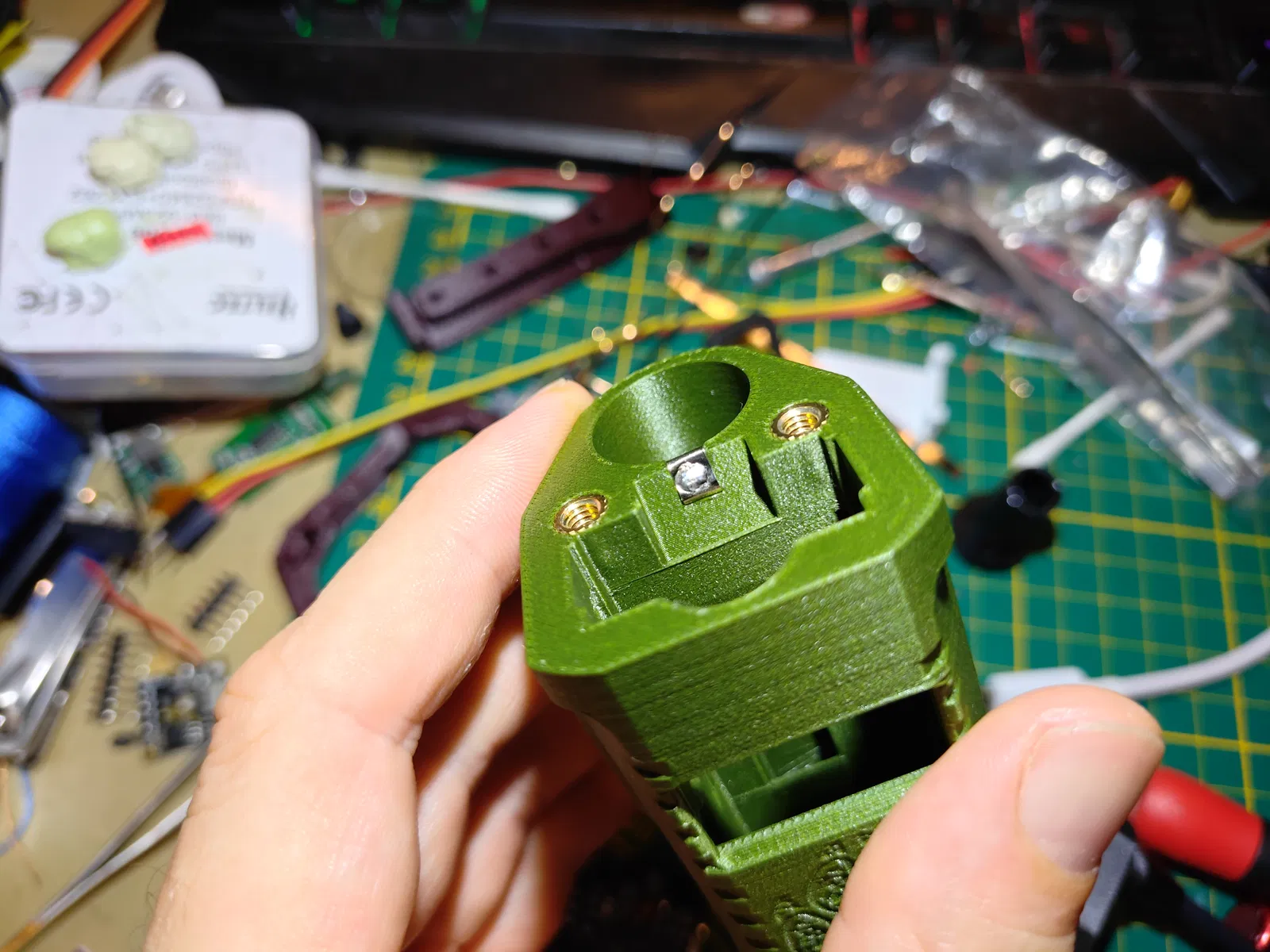

Để nút Prog có thể vặn vào nắp trên, anh em cần ấn cái đai ốc đi kèm vào nắp trên nha, chỗ khoét lỗ nằm ngay phía sau chỗ gắn cọc SMA.

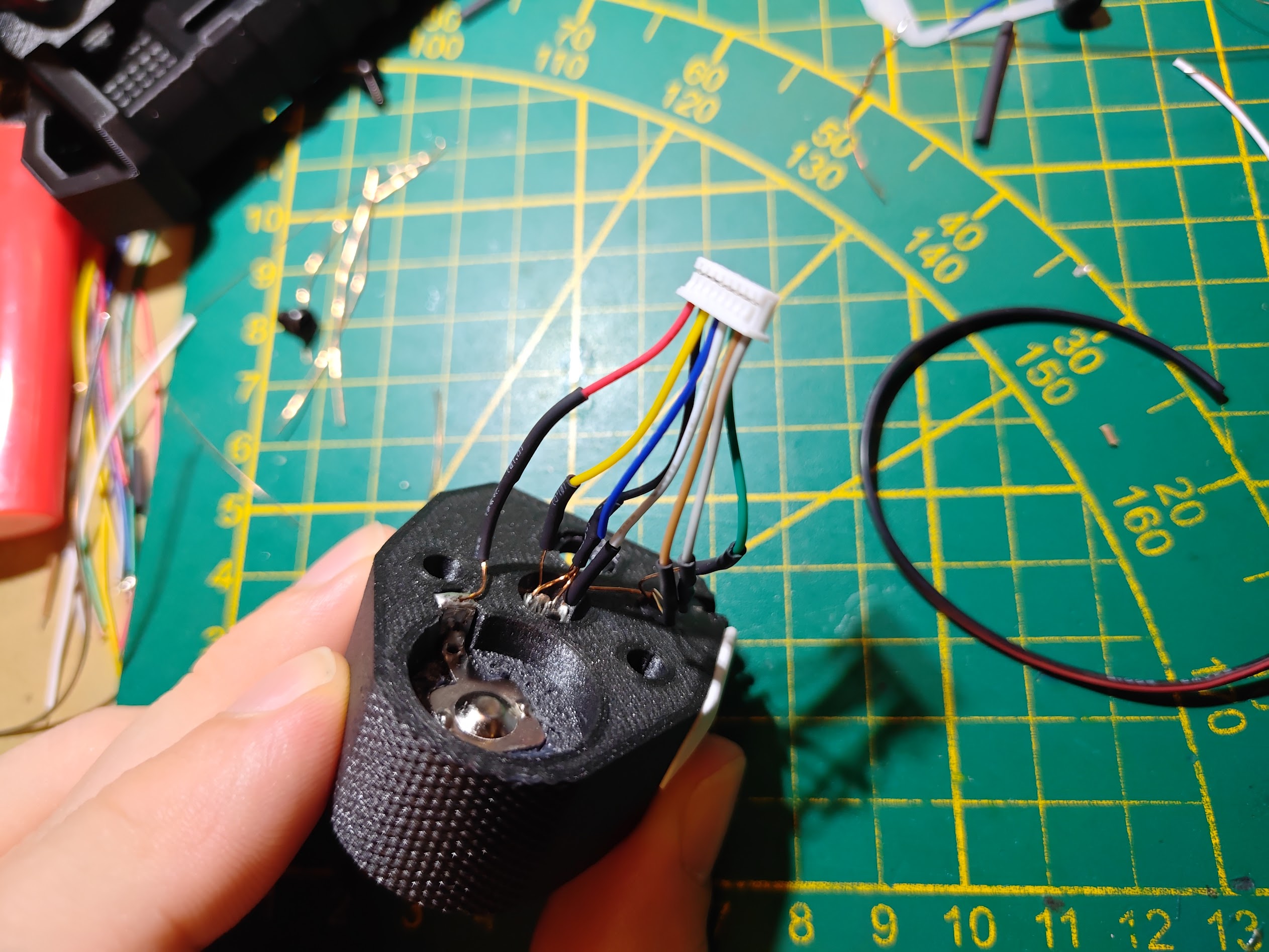

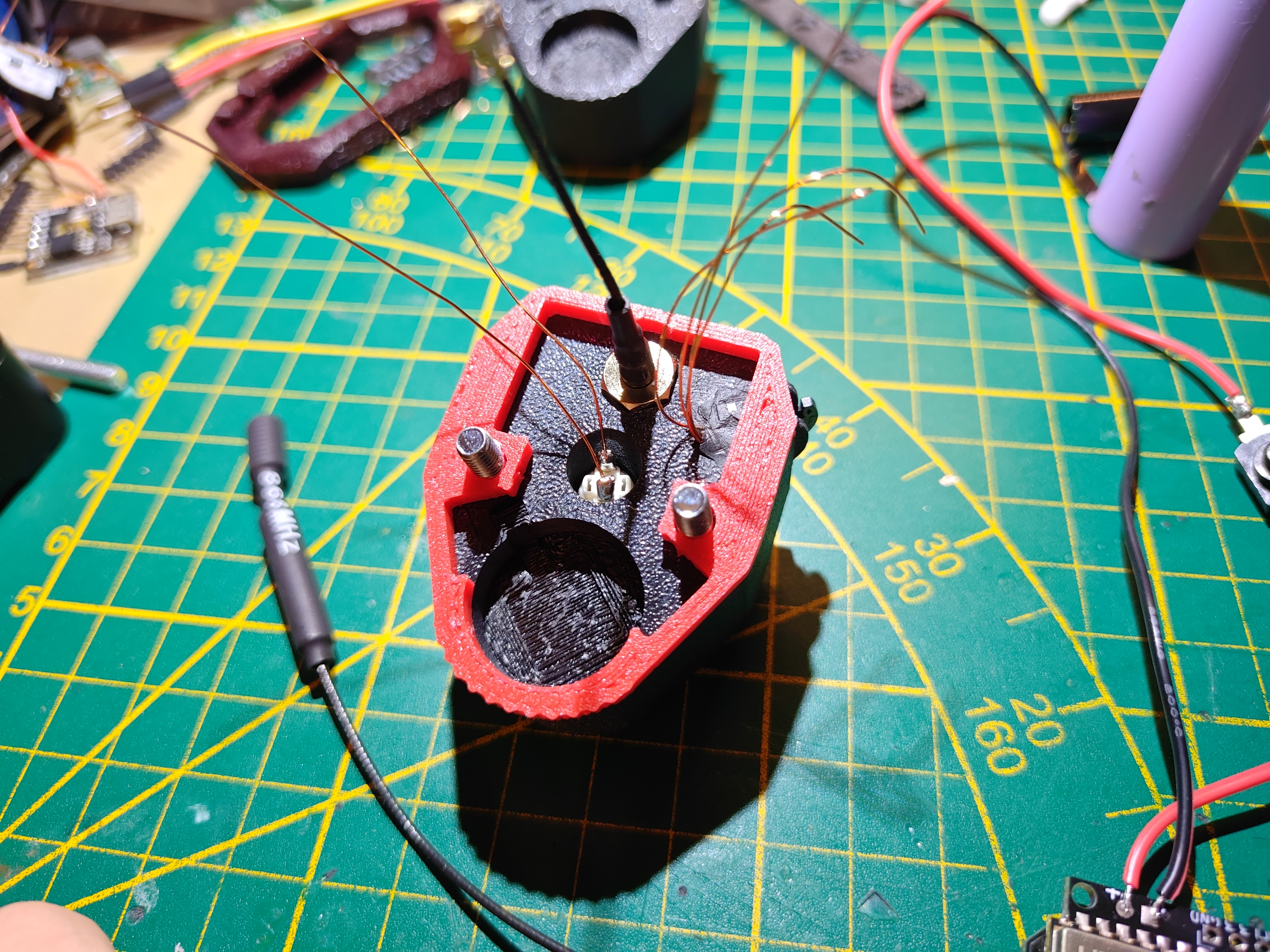

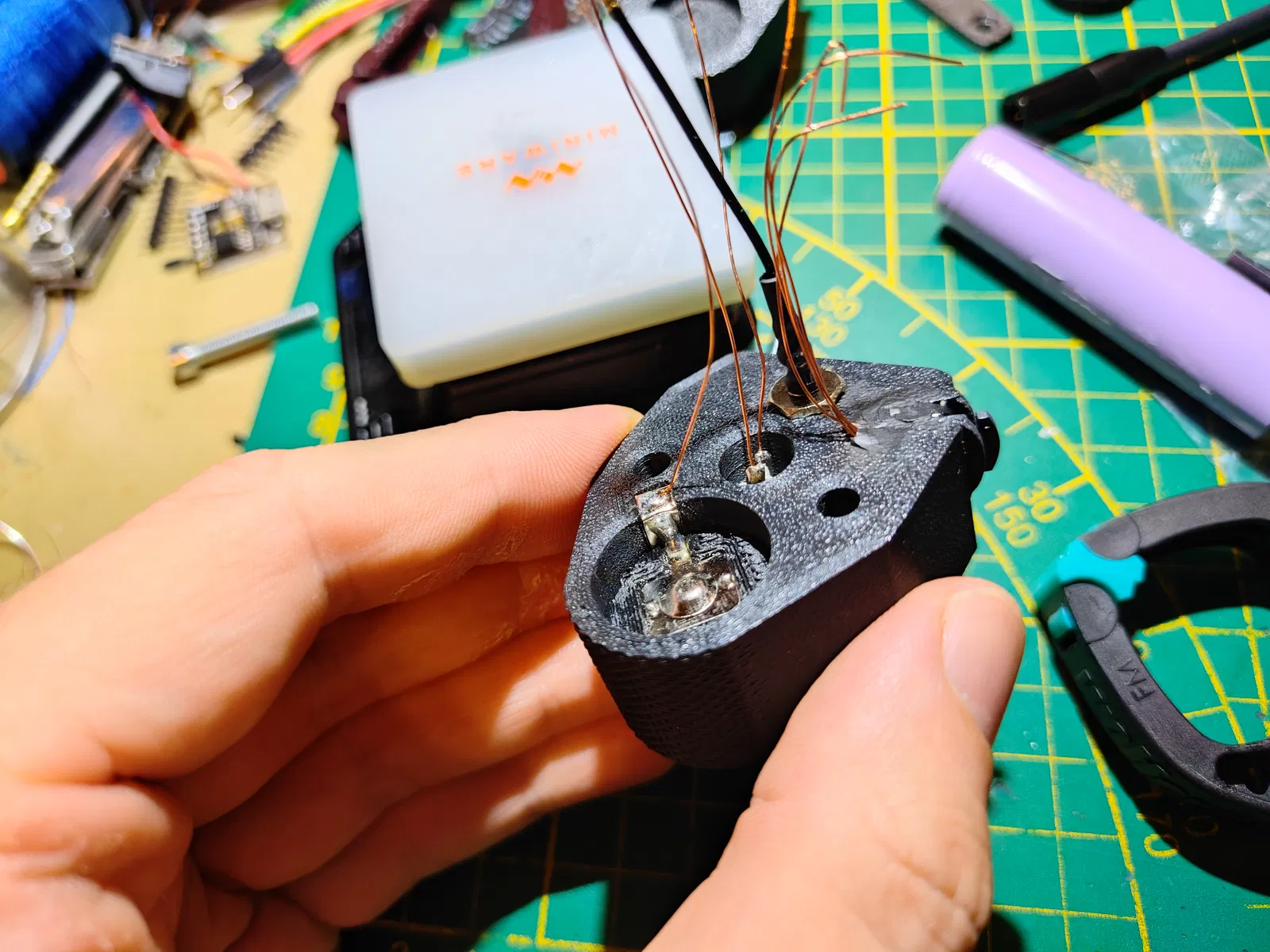

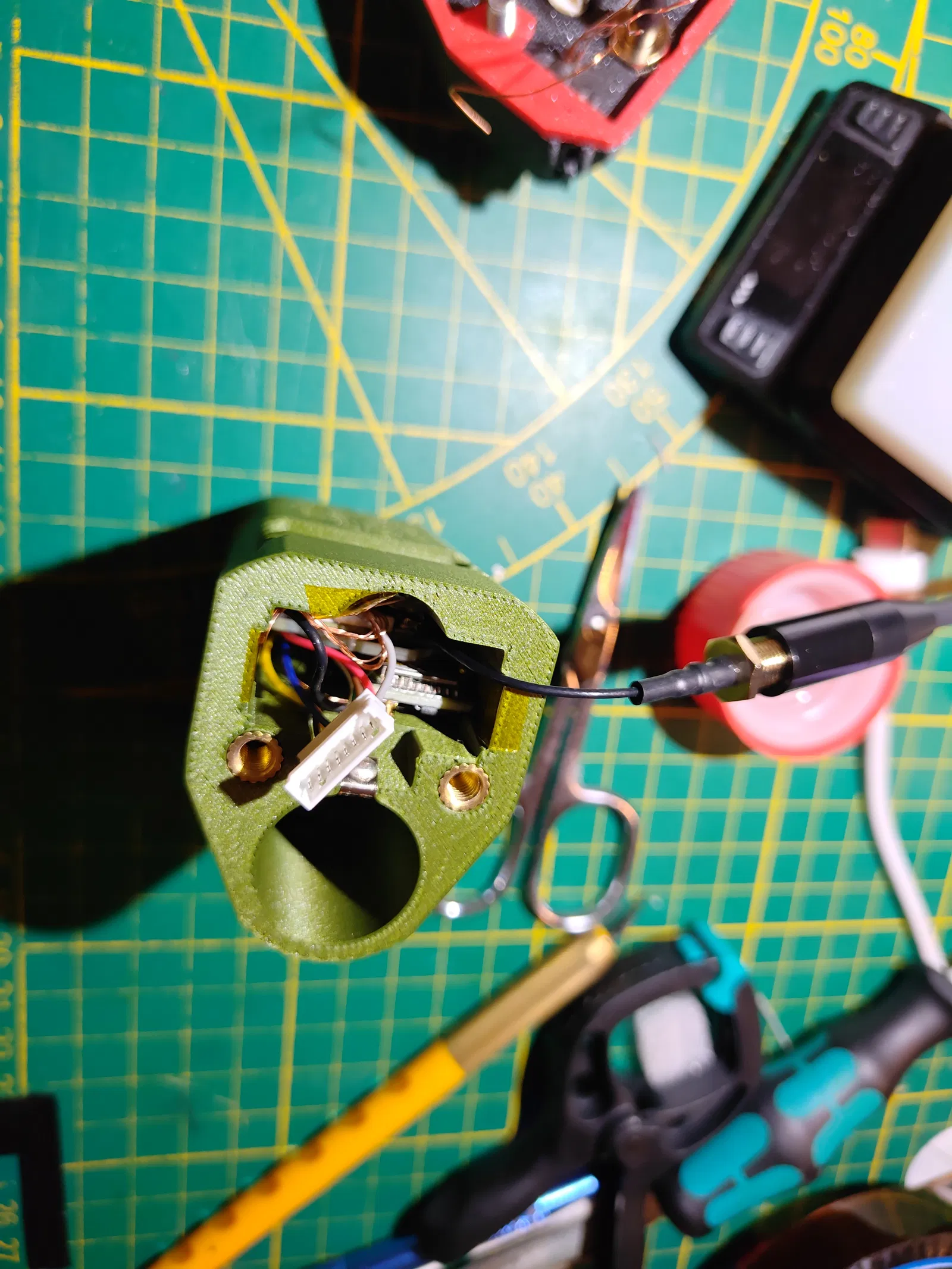

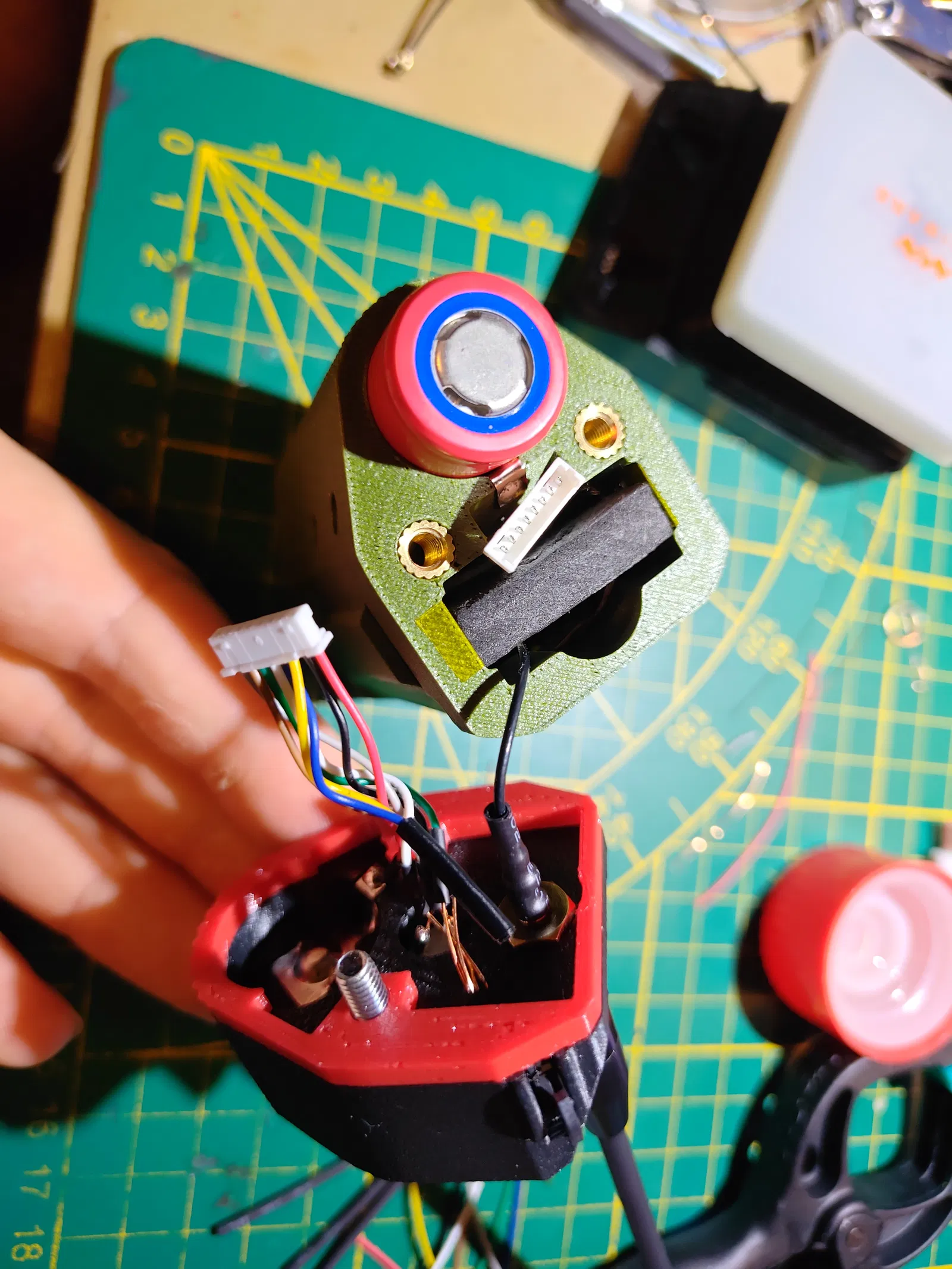

Bằng cách dùng đầu nối JST, phần nắp trên sẽ được kết nối với phần dưới khi anh em đóng hộc node lại.

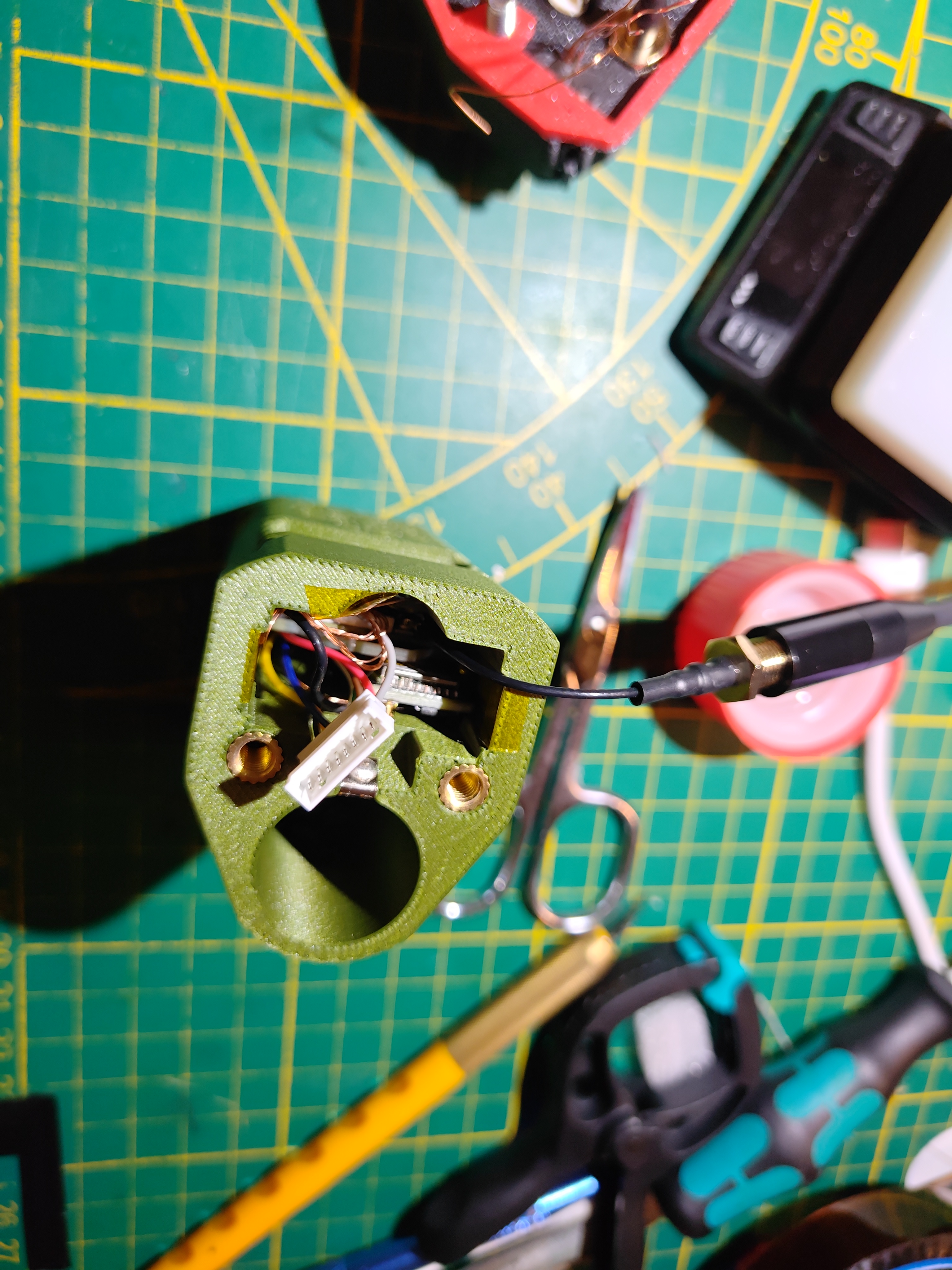

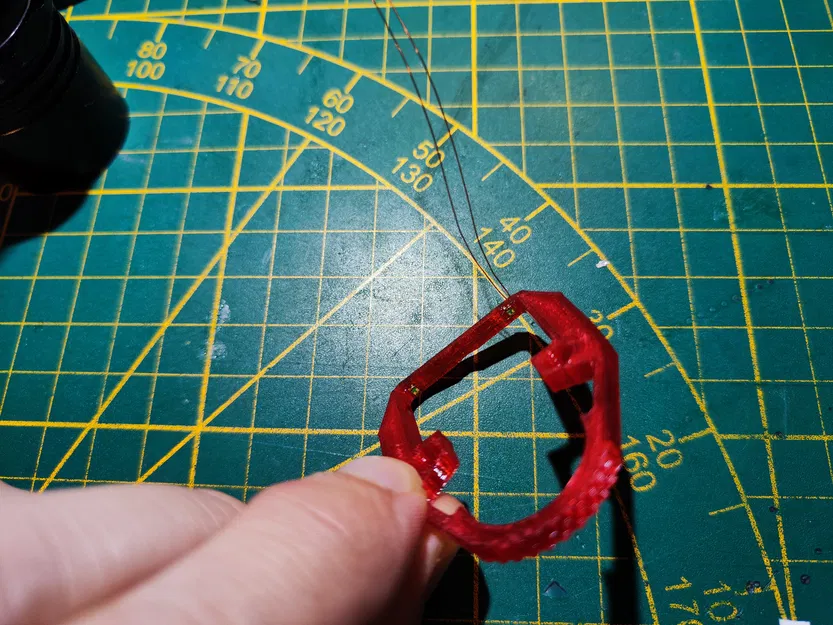

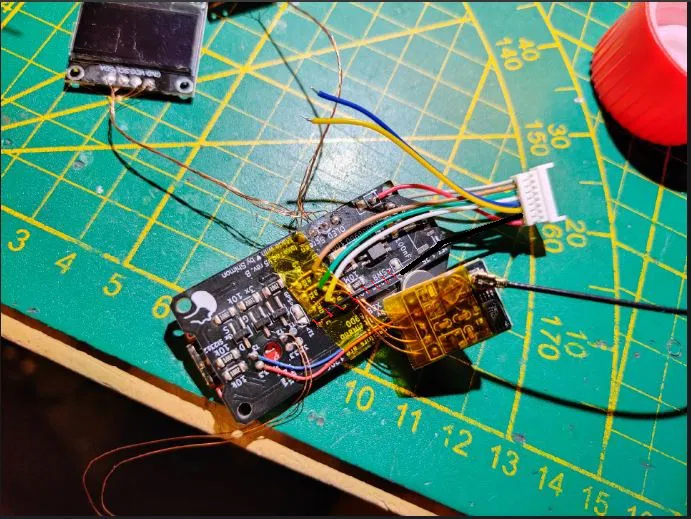

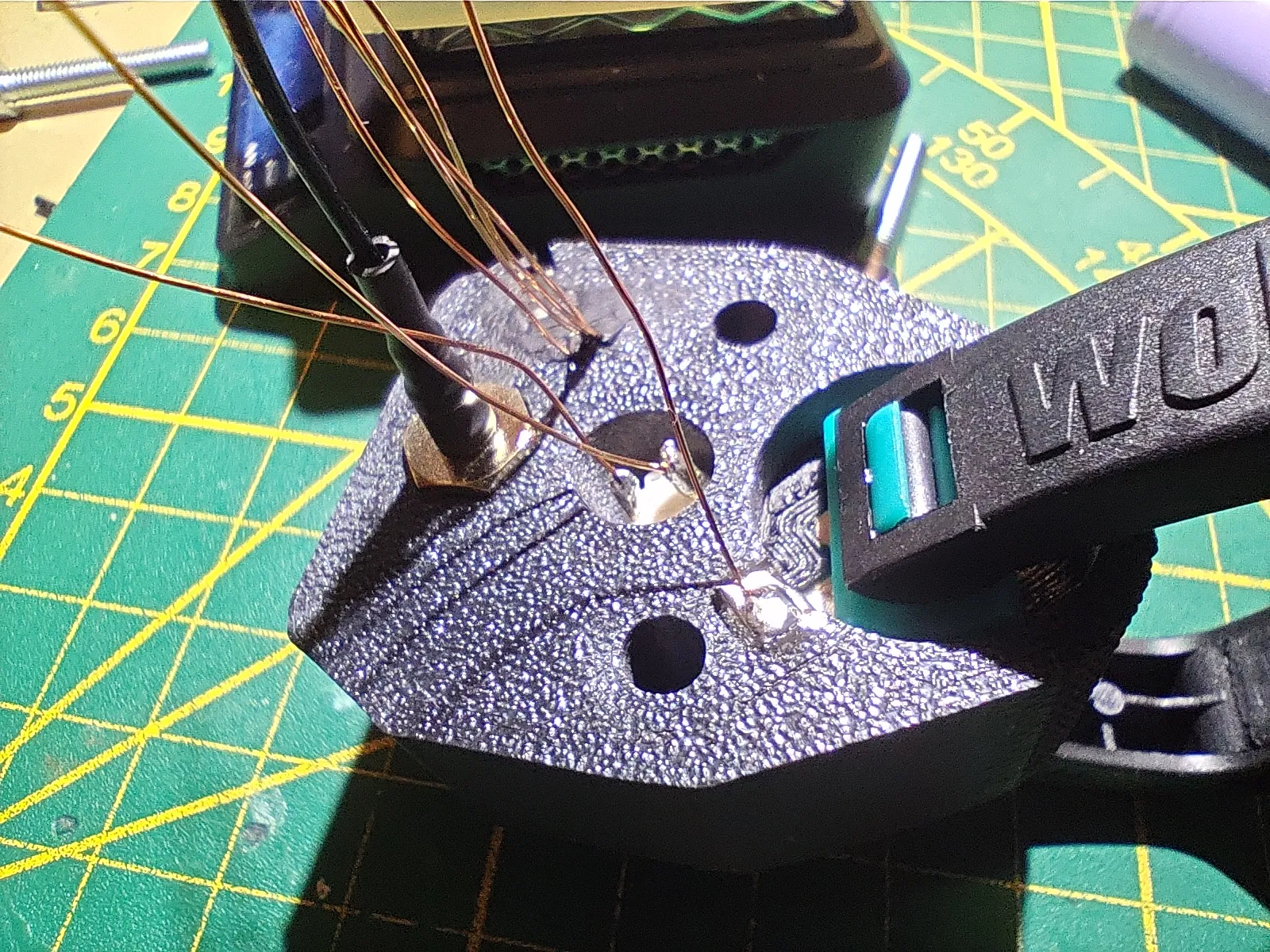

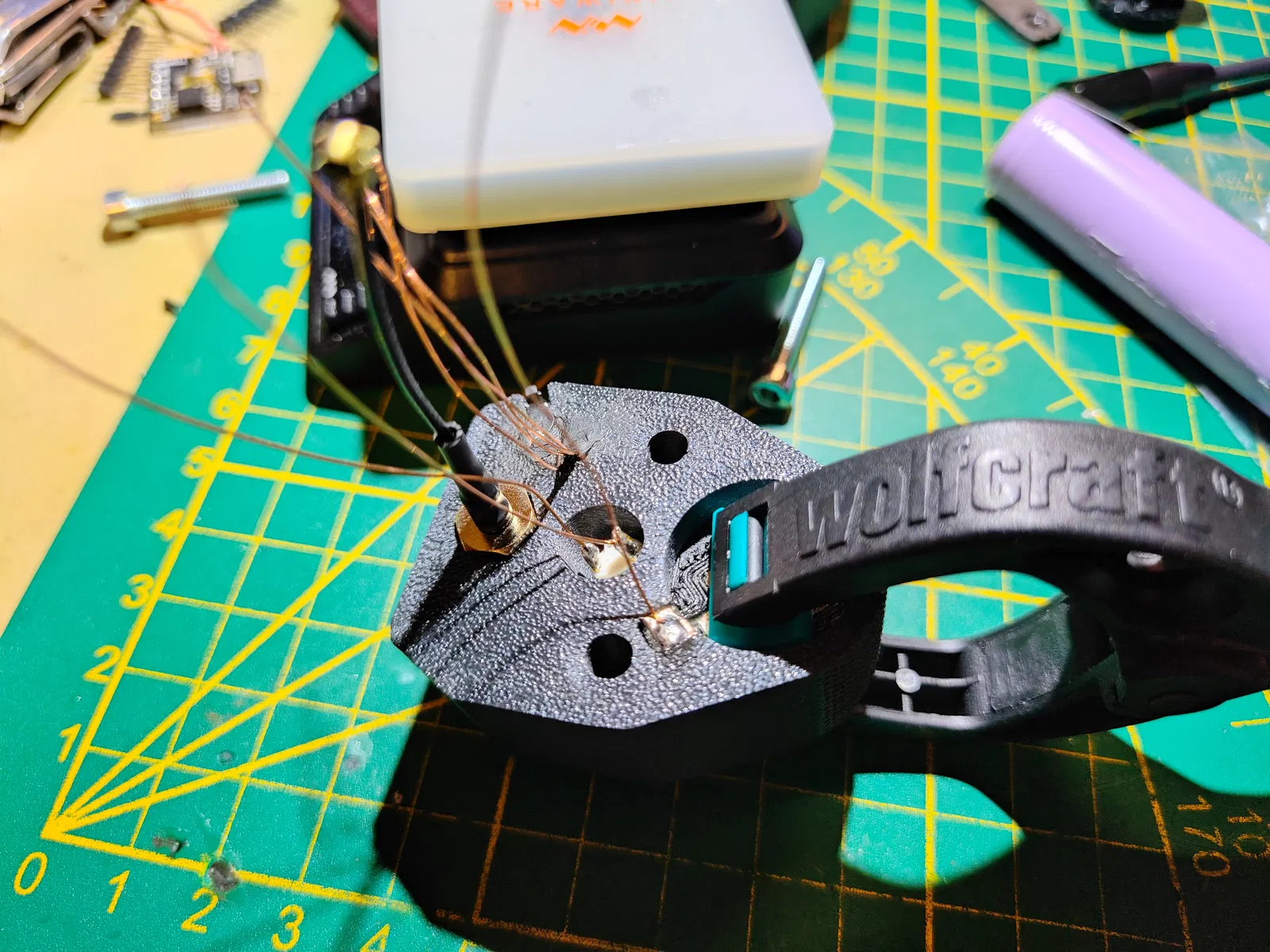

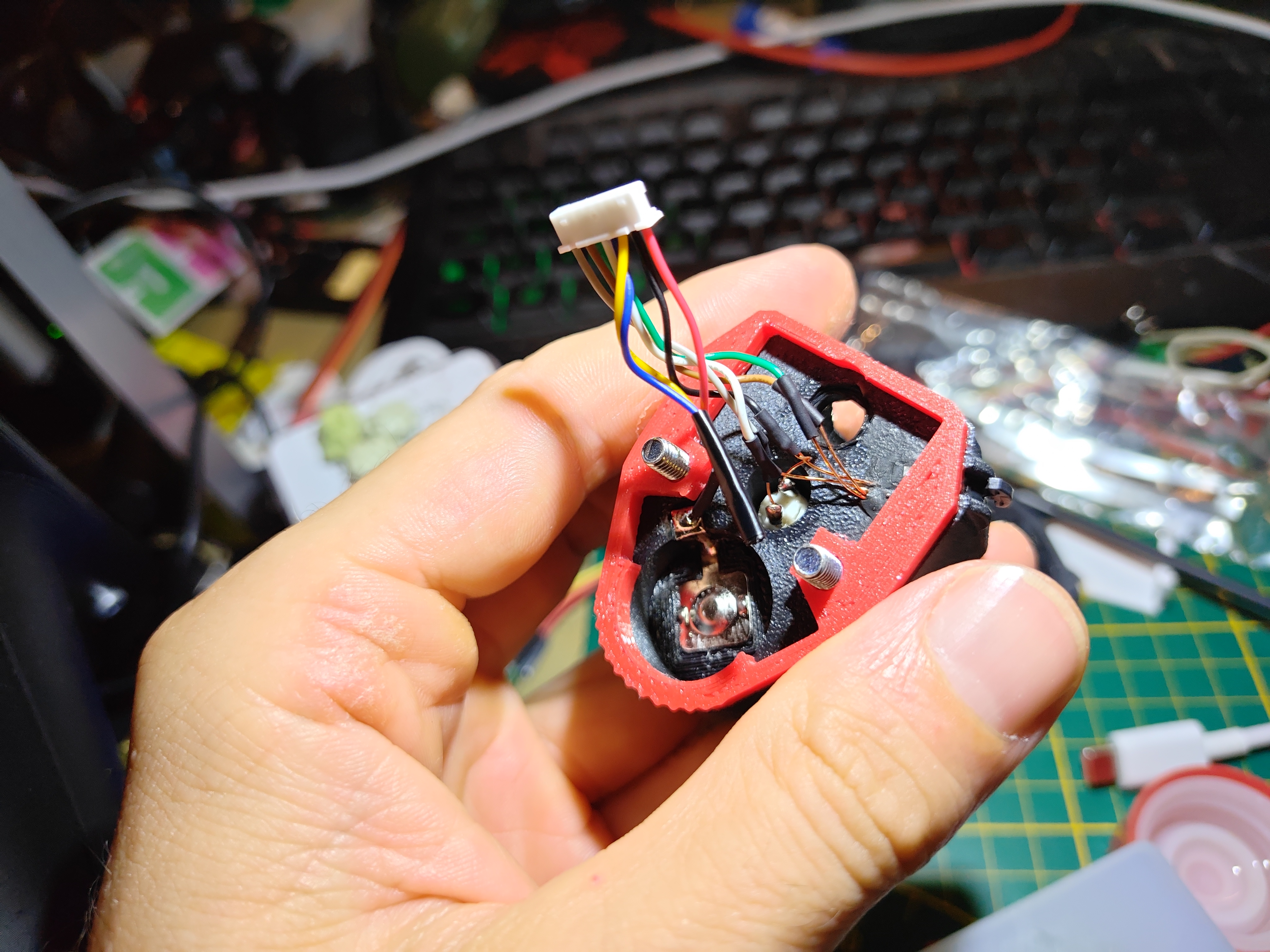

Mình dùng dây nối từ bộ đầu nối JST và dây đồng tráng men 0.3mm để nối các chân trên bo mạch faketec cần kết nối với nắp trên vào đầu nối JST, làm vậy cho tiện tháo nắp trên ra nếu cần.

Để bo mạch faketec không bị đẩy lên trên khi cắm dây USB C, mình dùng một miếng mút cứng đặt lên trên bo mạch faketec, làm nó phẳng với đỉnh của hộp chính (xem hình nha).

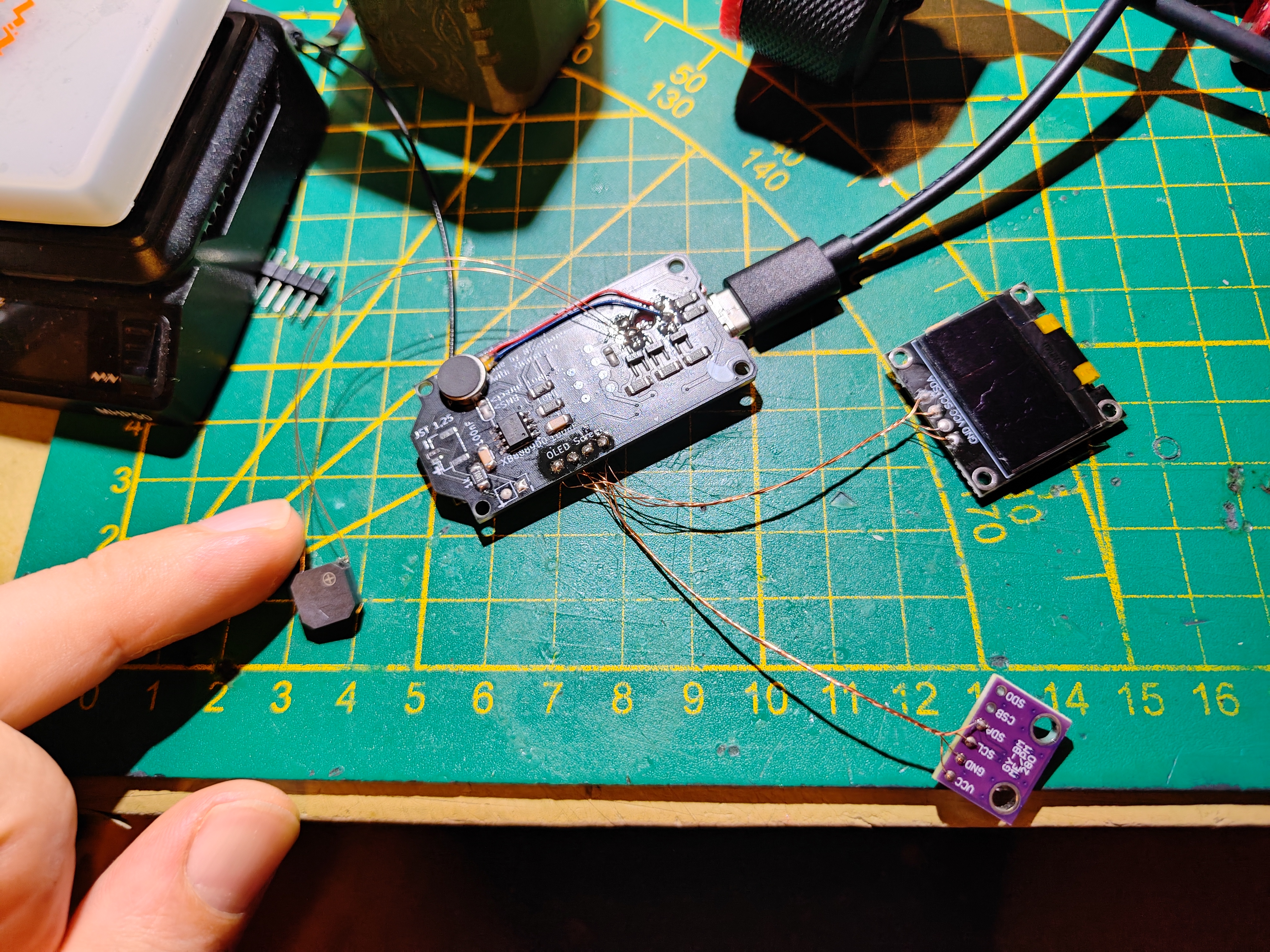

Nhớ để dây nối màn hình và cảm biến môi trường đủ dài nha. Mình cũng rất khuyên anh em nên dùng loại dây đồng tráng men 0.3mm hoặc thậm chí 0.2mm vì nó rất mềm dẻo và dễ giấu trong không gian chật hẹp bên trong vỏ.

Do tất cả các linh kiện sẽ ép sát vào nhau, nhớ dùng băng keo Kapton để chống chập và đảm bảo không có mối hàn nào bị nhọn có thể làm thủng băng keo Kapton.

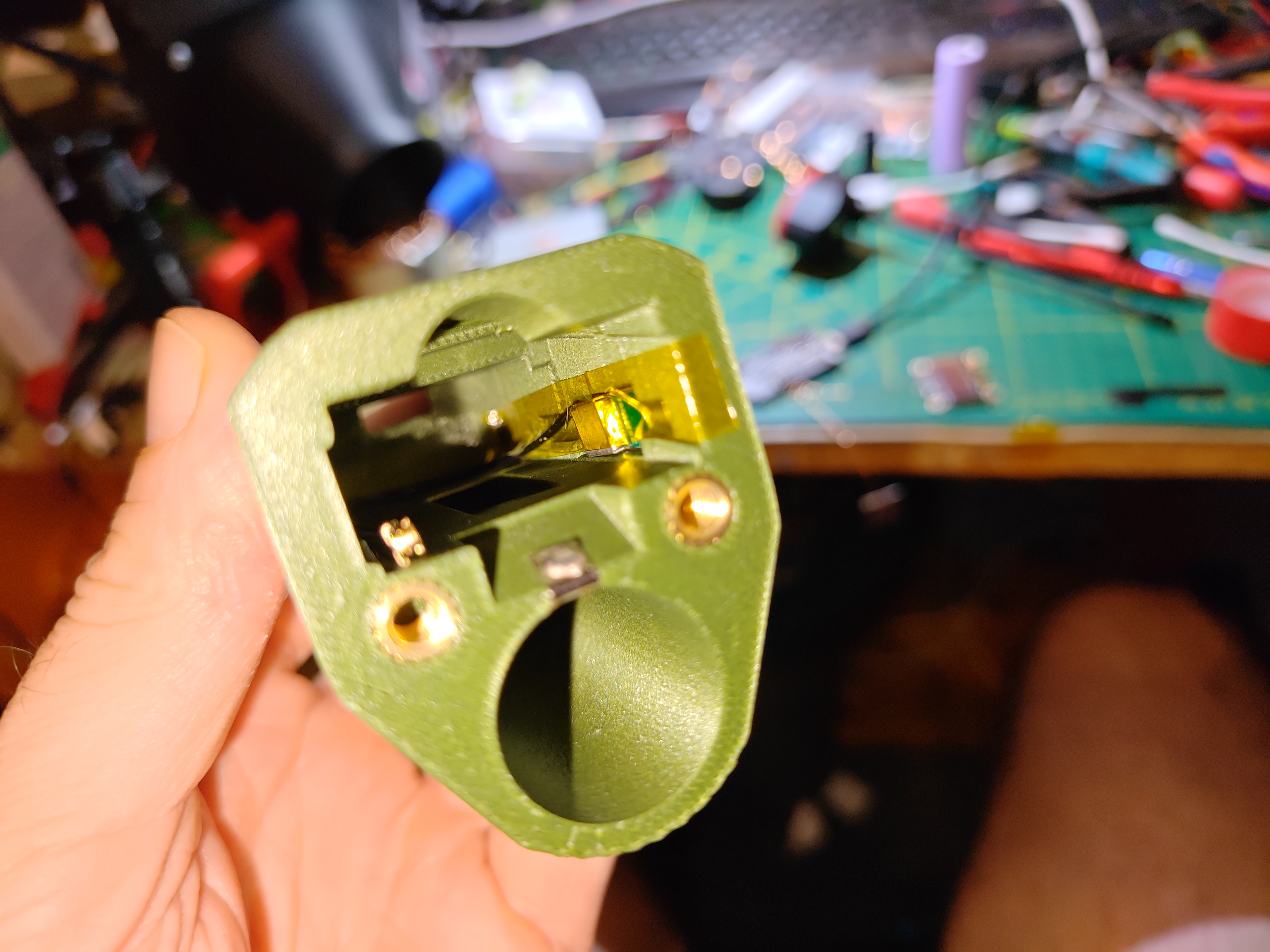

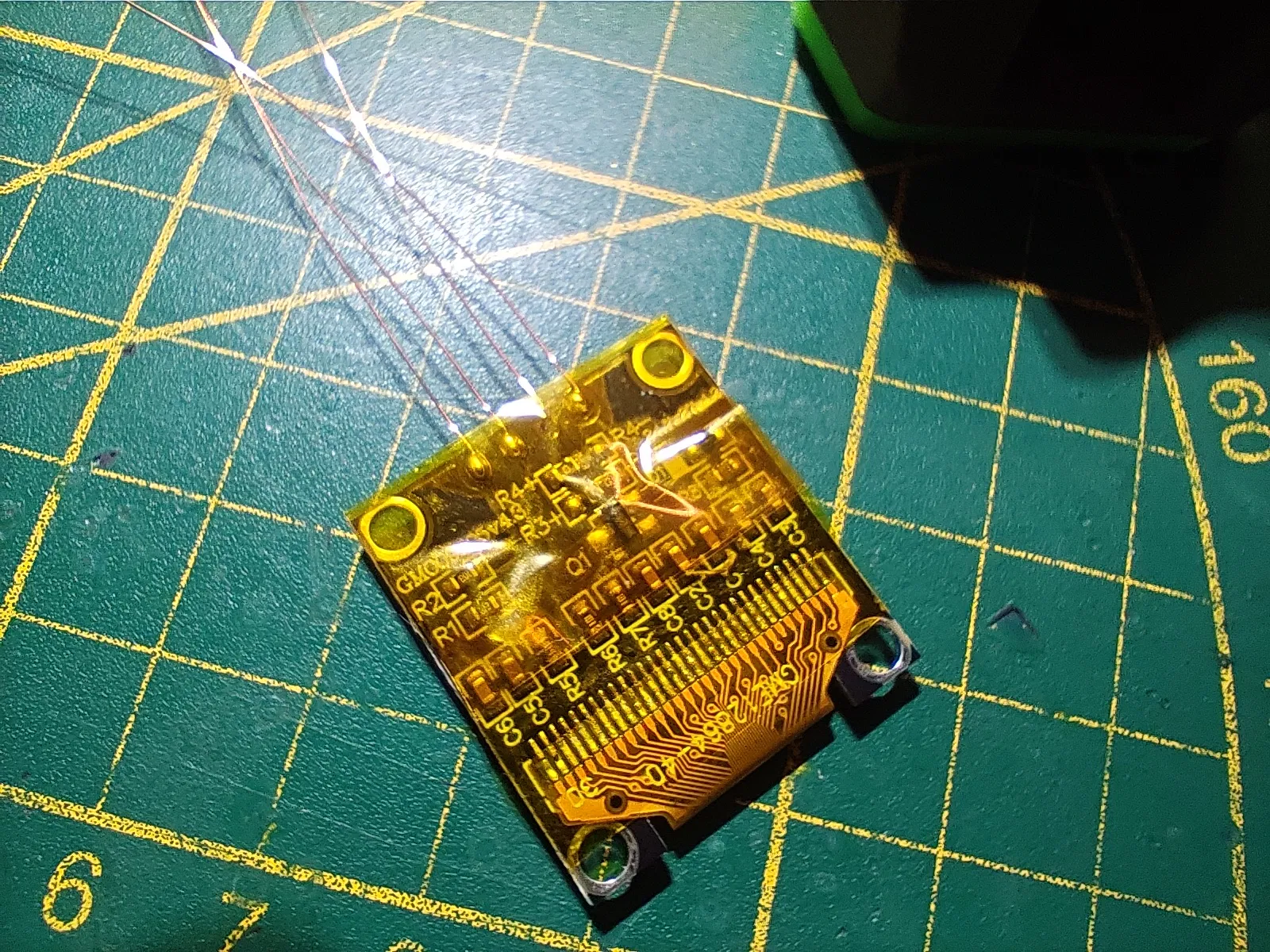

Ăng ten GPS đi vào từ bên trái và có thể cố định bằng băng keo Kapton, tương tự với cảm biến môi trường ở phía đối diện. Khi bo mạch faketec được lắp vào thì chúng không thể rơi ra được nữa, nên băng keo Kapton còn có tác dụng cách điện và chống chập nữa nha.

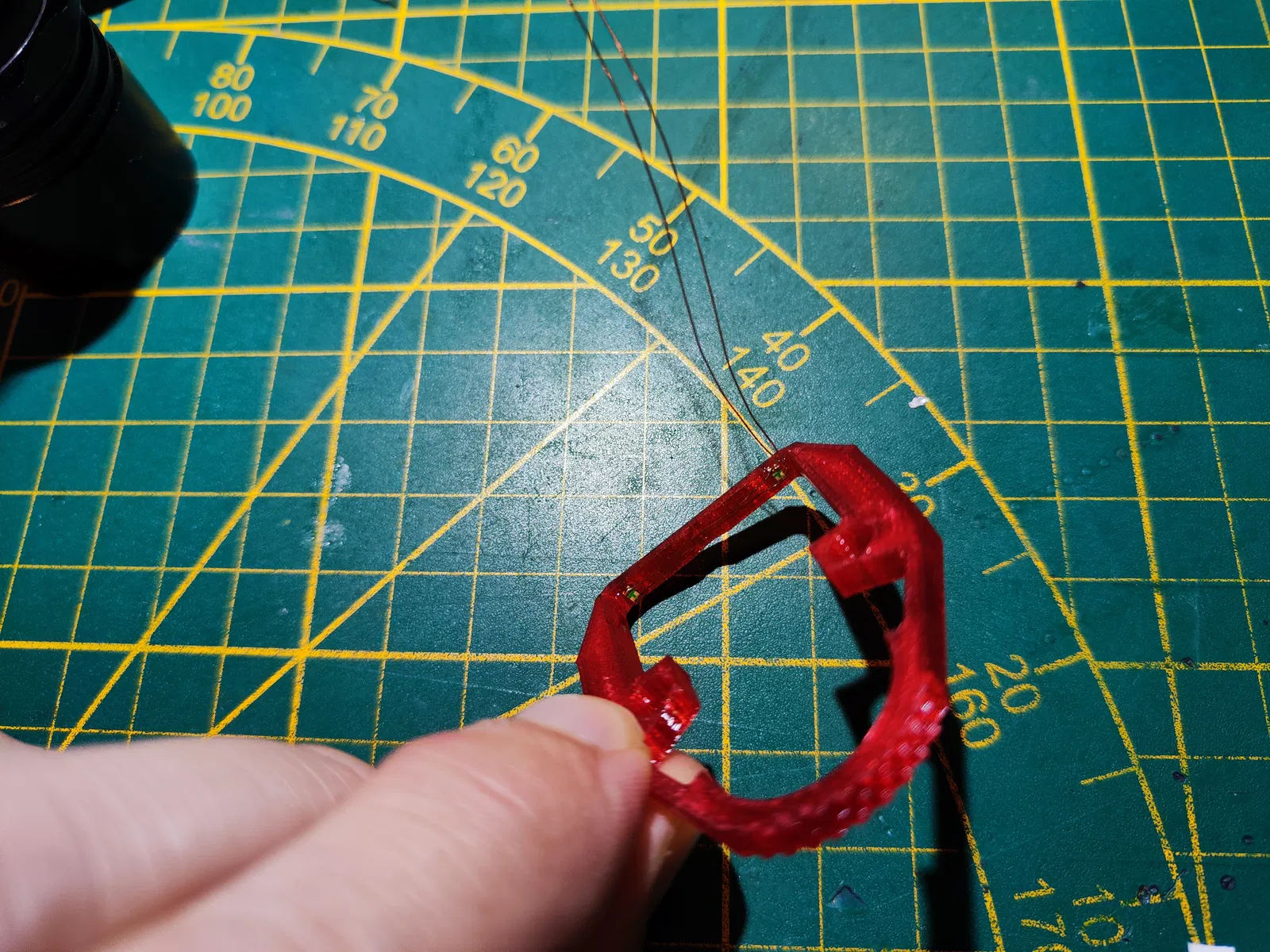

Phần bọc bằng TPU/PLA mờ/PETG là bắt buộc và tạo ra một khoảng trống cần thiết cho đầu nối JST. Nếu không có tpu, anh em có thể in bằng bất kỳ vật liệu nào khác, miễn là ĐỪNG BỎ QUA nó, nếu không anh em sẽ không đóng được vỏ đâu!!

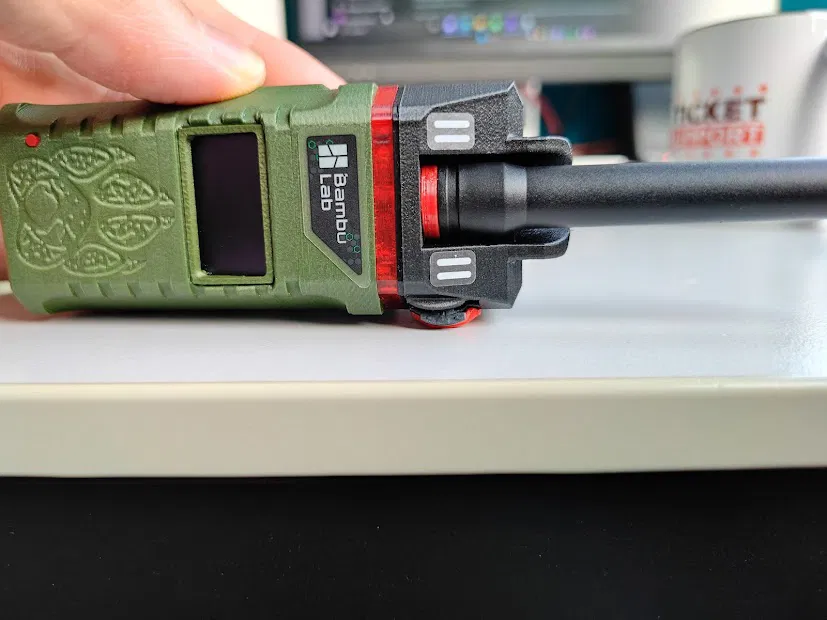

Màn hình được nghiêng một chút cố ý để ánh nắng không bị phản chiếu vào mắt khi anh em dùng ở ngoài trời.

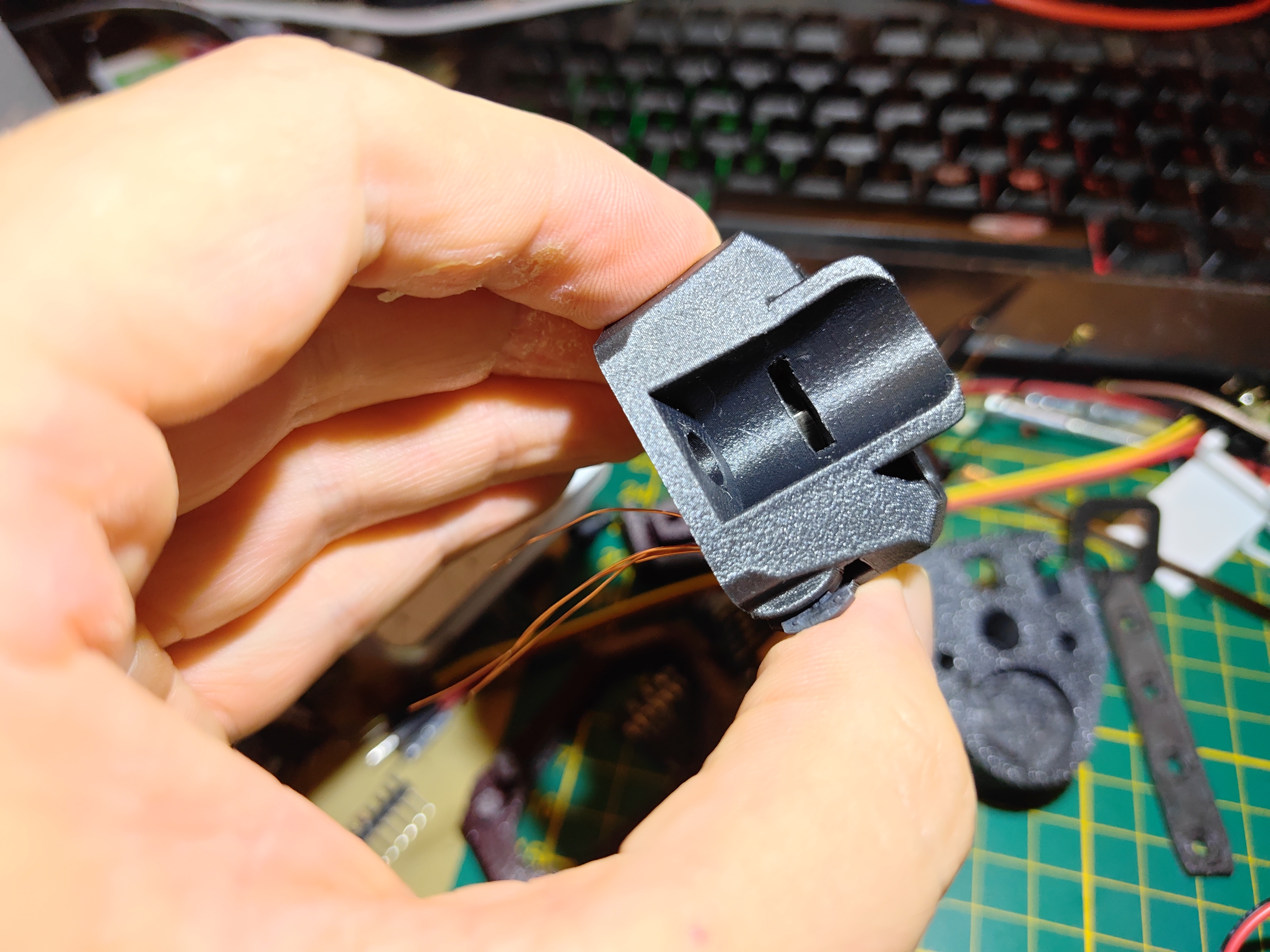

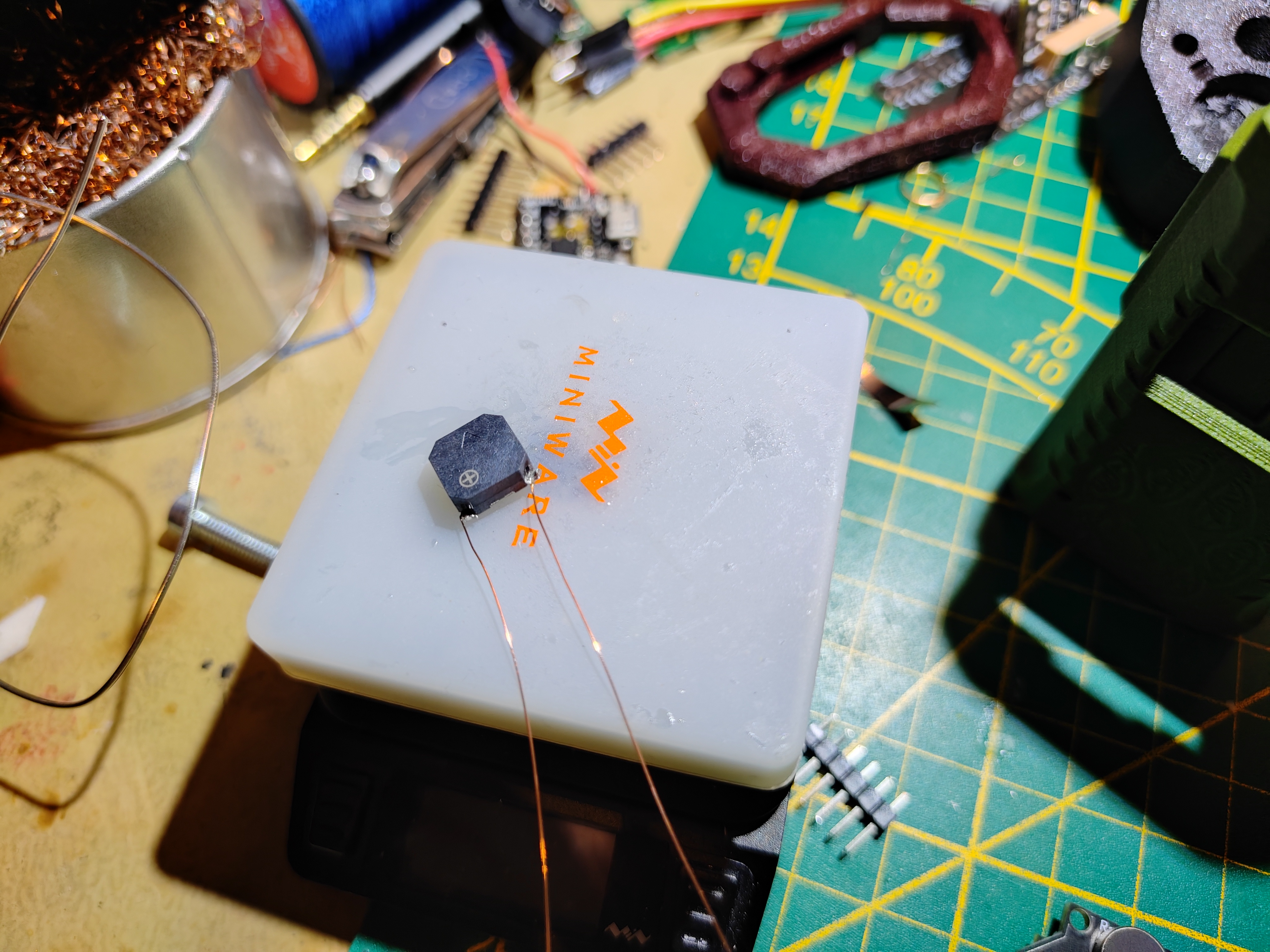

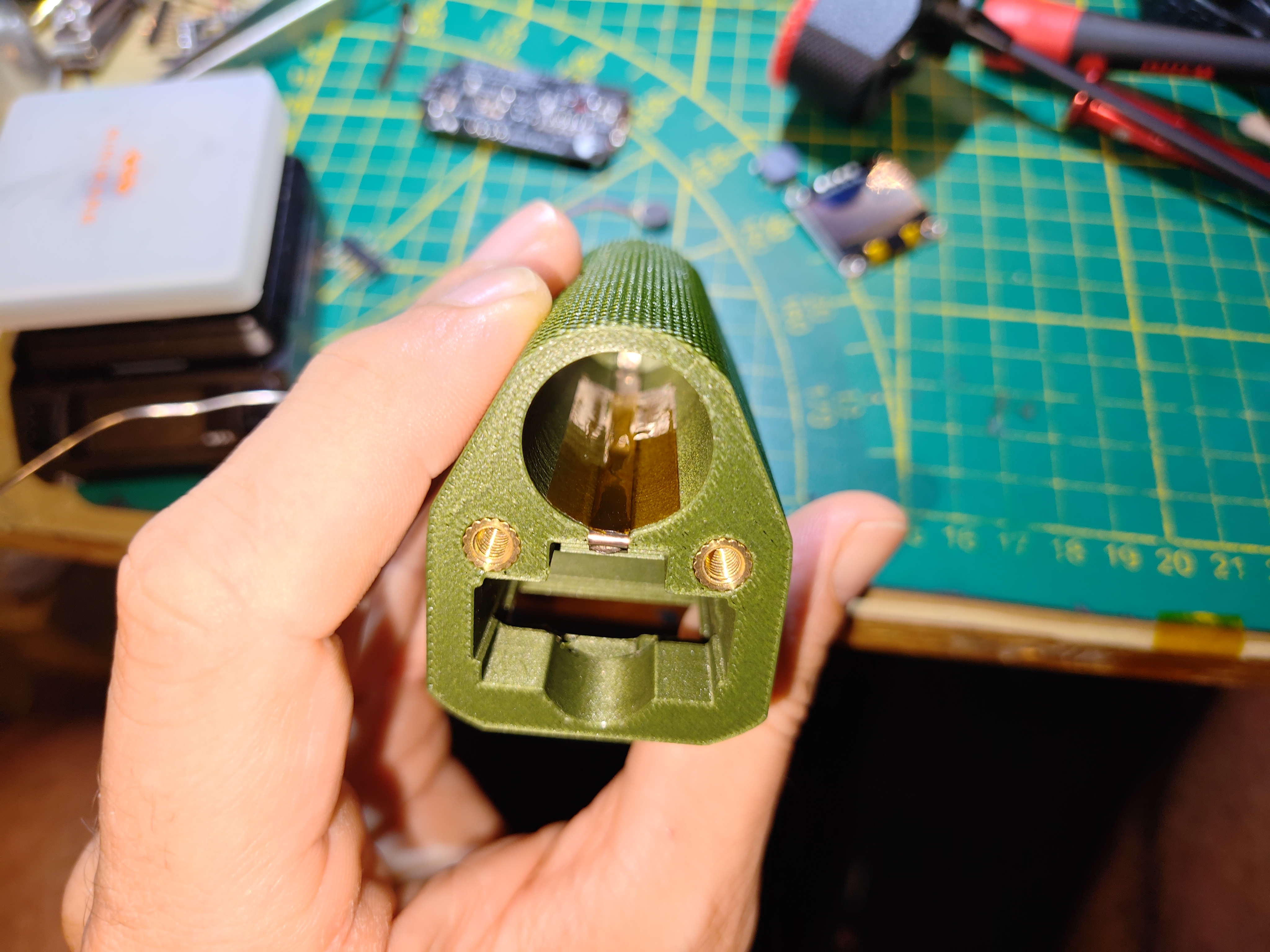

Cái còi Buzzer sẽ trượt vào cái rãnh nhỏ chạy xéo ở giữa vỏ, đẩy nó vào đủ sâu để nó không cản đường khi lắp bo mạch faketec vào. Anh em cũng có thể chỉnh âm lượng buzzer bằng cách đẩy nó vào hết cỡ, giảm khoảng trống và do đó buzzer sẽ nhỏ hơn, hoặc dừng ngay ở miệng rãnh để đầu buzzer bằng với thành ngoài, tạo ra khoảng trống lớn hơn và do đó âm lượng sẽ to hơn.

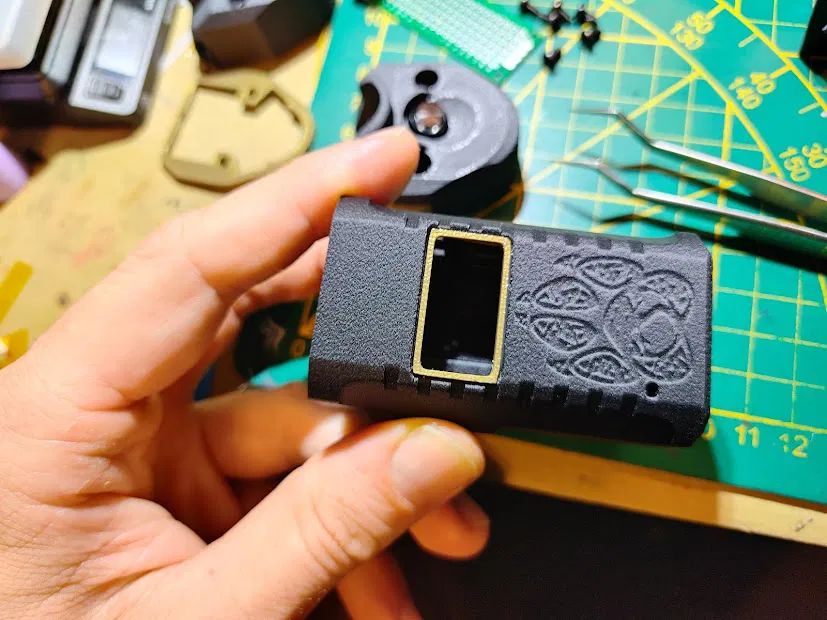

Khi nhìn node dựng đứng, đỉnh màn hình sẽ hướng về phía anh em, khung màn hình có cùng góc nghiêng sẽ được dán vào vỏ chính. Cẩn thận với keo, chỉ bôi một ít lên khung ngoài thôi. Nếu có thể, hãy dán khung trước và để khô hoàn toàn rồi mới lắp màn hình vào để tránh hơi keo làm trắng màn hình và gây hư hại vĩnh viễn lớp phủ trên cùng.

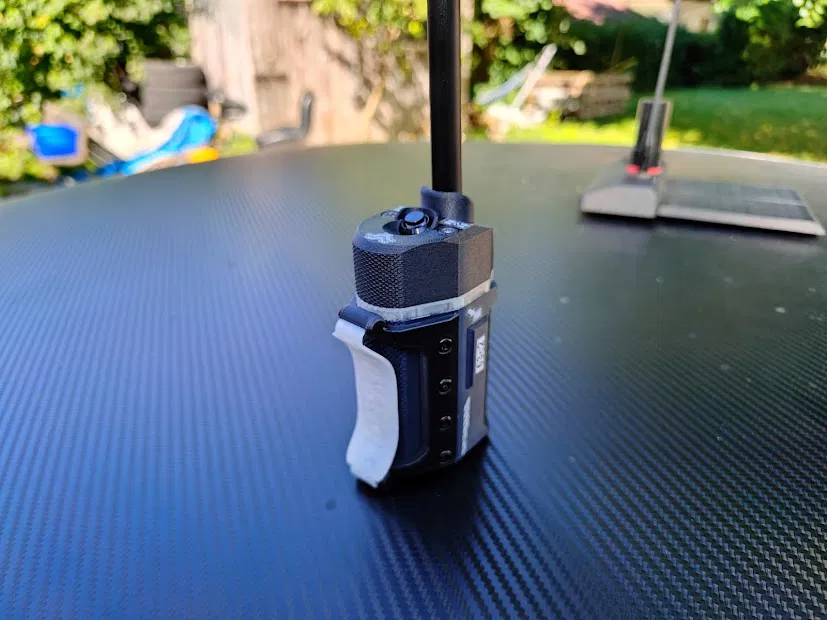

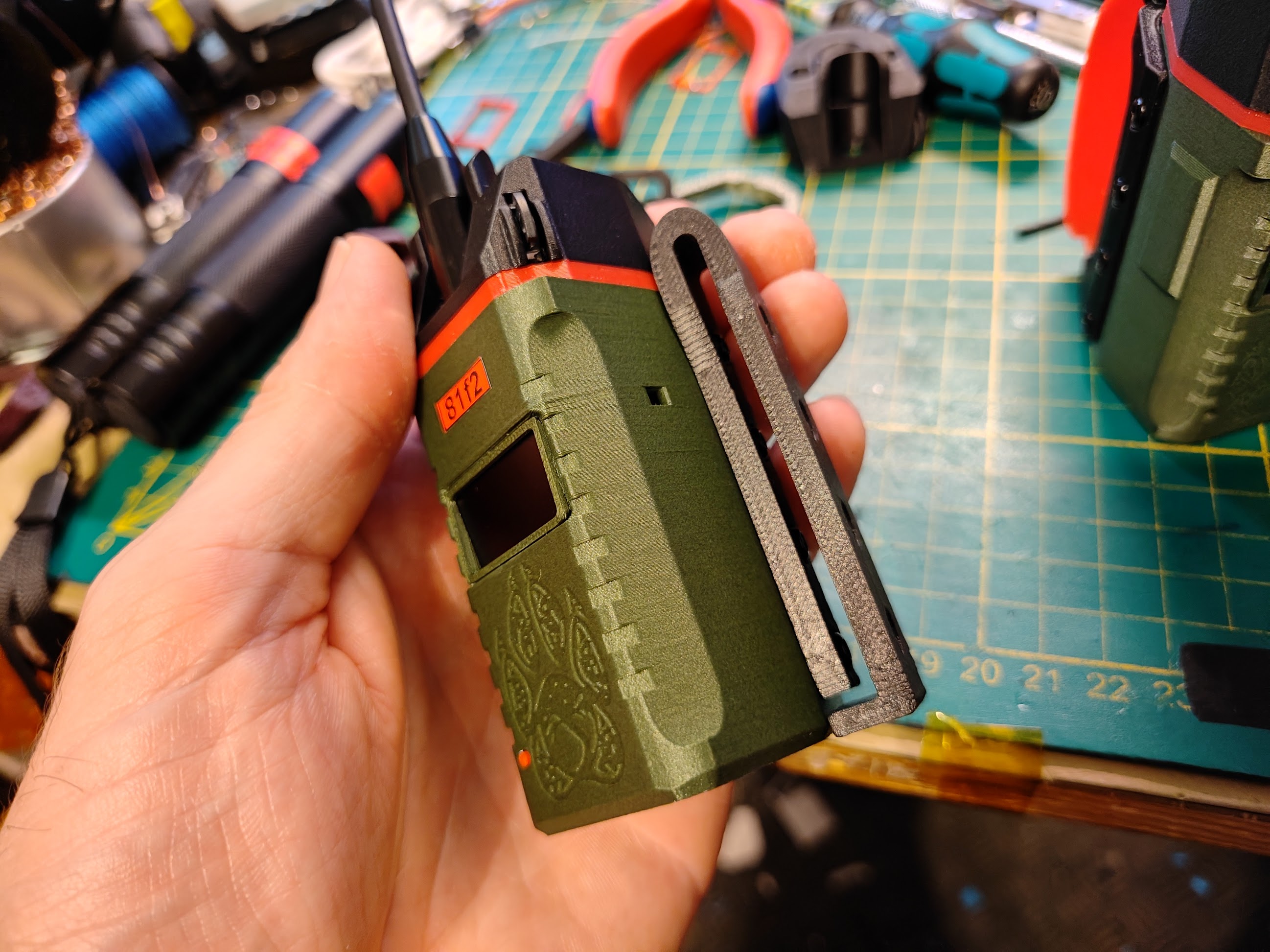

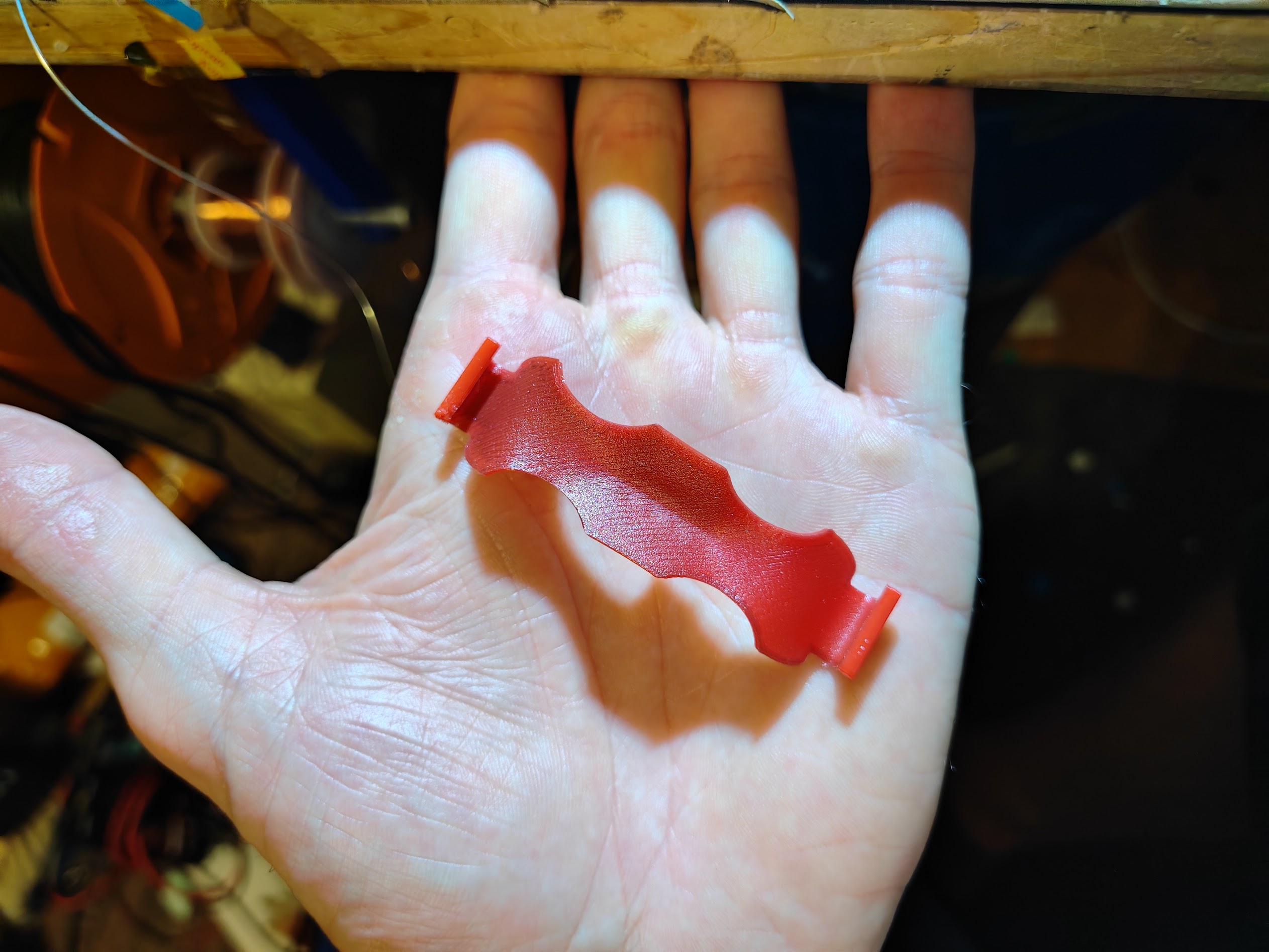

Nếu muốn cái dây đeo TPU cong vào trong như của mình, anh em chỉ cần dùng máy sấy nóng hơ vào chỗ cong của dây đeo TPU trong khi ấn nó xuống.

Nhớ che chắn bề mặt xung quanh khỏi khí nóng vì mình chỉ muốn làm mềm TPU thôi chứ không phải các bộ phận khác của node. Lặp lại quy trình tương tự cho cả hai bên. Tiếp tục giữ nguyên cho đến khi nguội hoàn toàn, nó sẽ giữ nguyên hình dạng mong muốn.

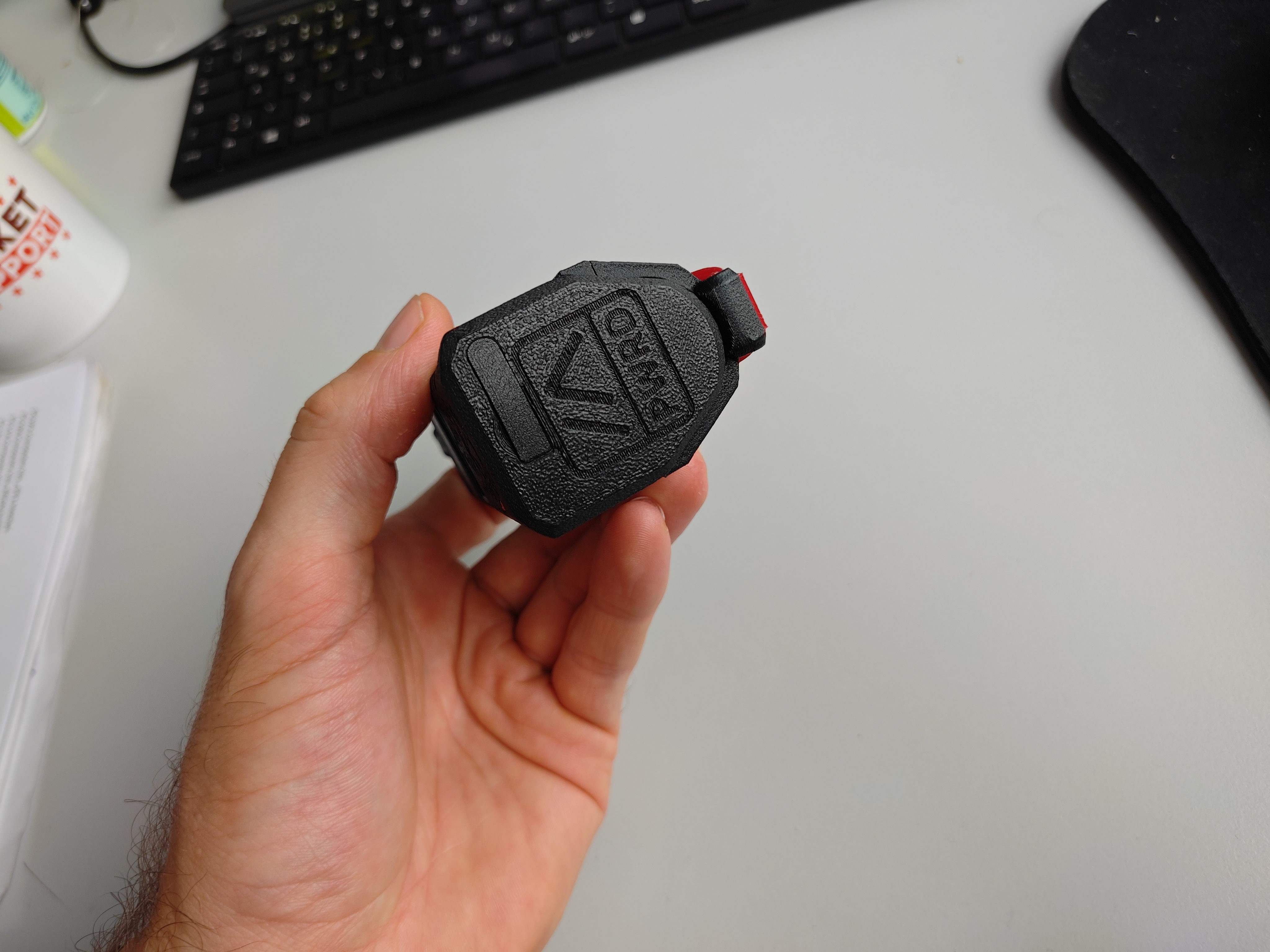

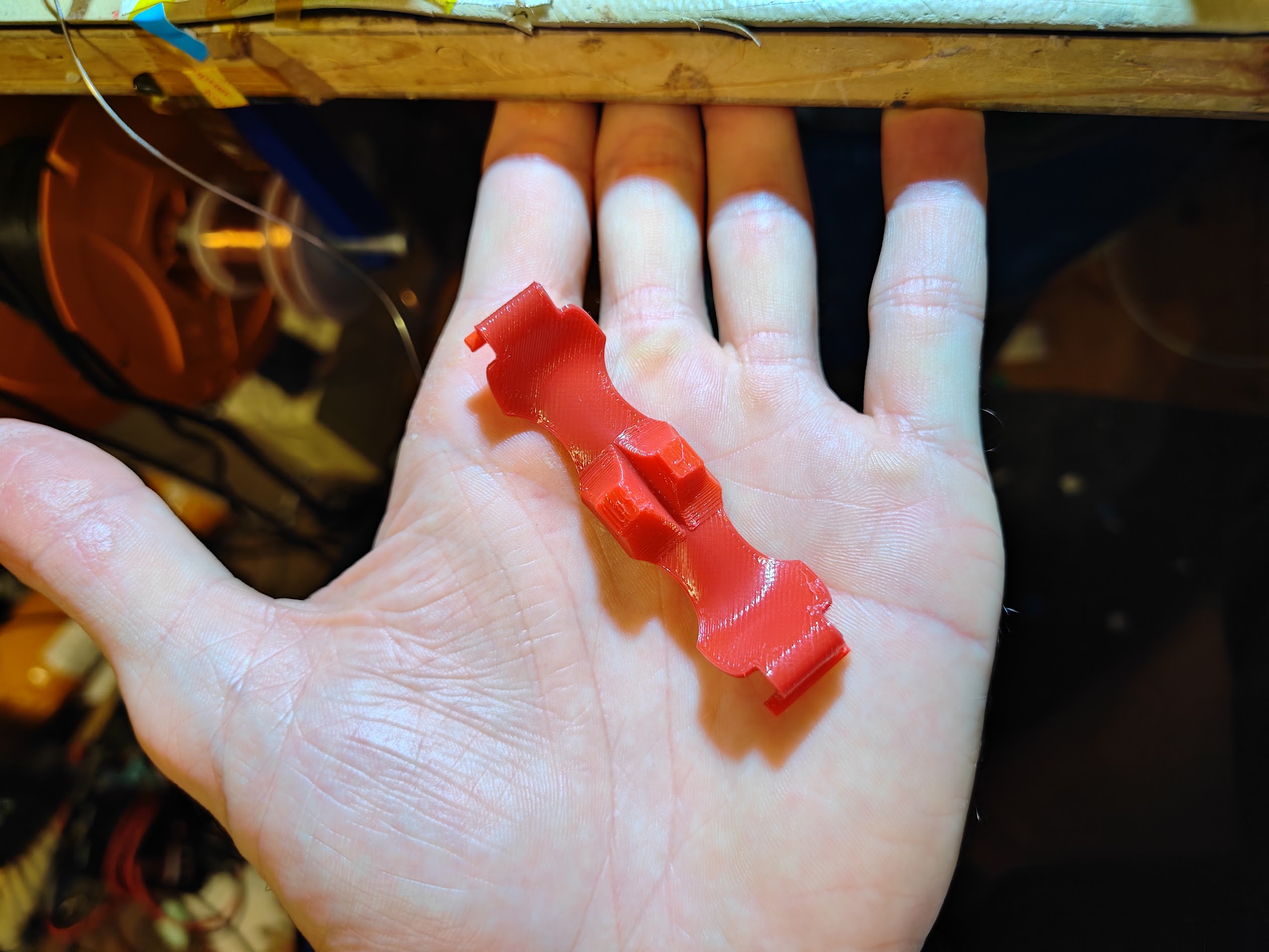

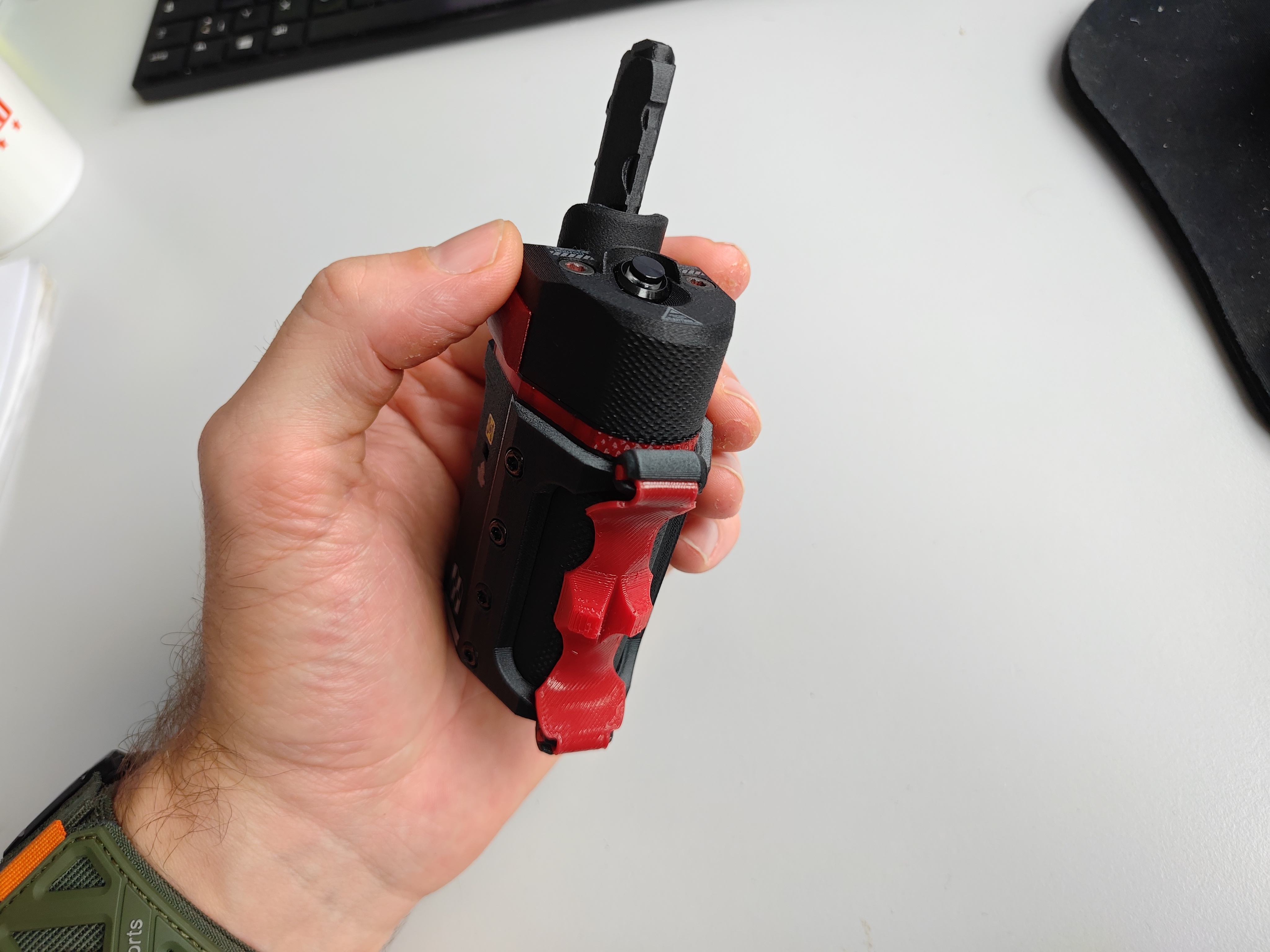

Khi in cái “supergrip” mà gặp trường hợp in bị lỗi lúc được lúc không, ví dụ như một bên thành bị đổ do đế bám không tốt, dù mình đã bật chế độ hỗ trợ và brim, mình đã thêm một phiên bản có hỗ trợ bên trong, cái này sẽ dễ dàng gỡ ra sau khi in.

CẬP NHẬT:

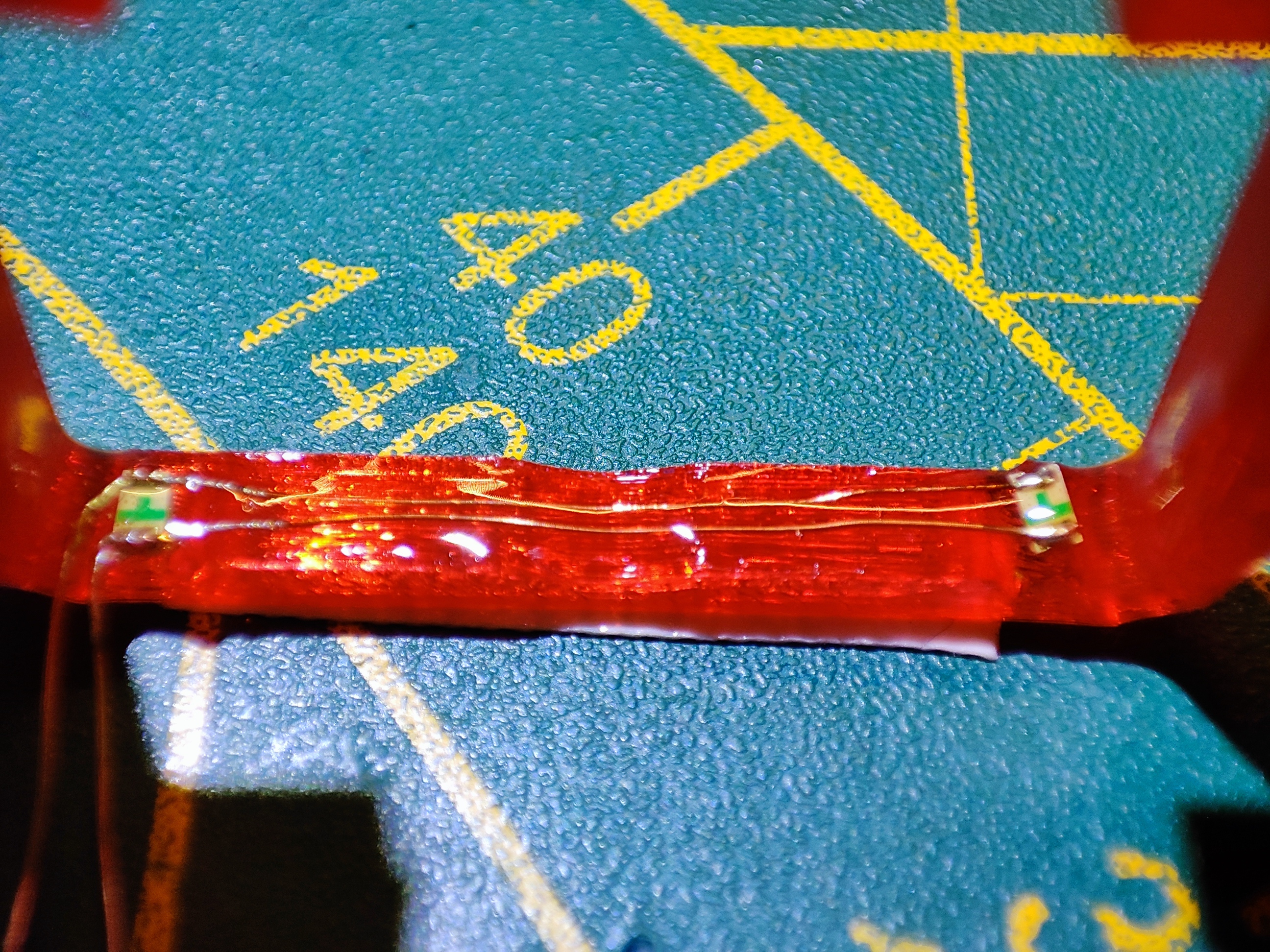

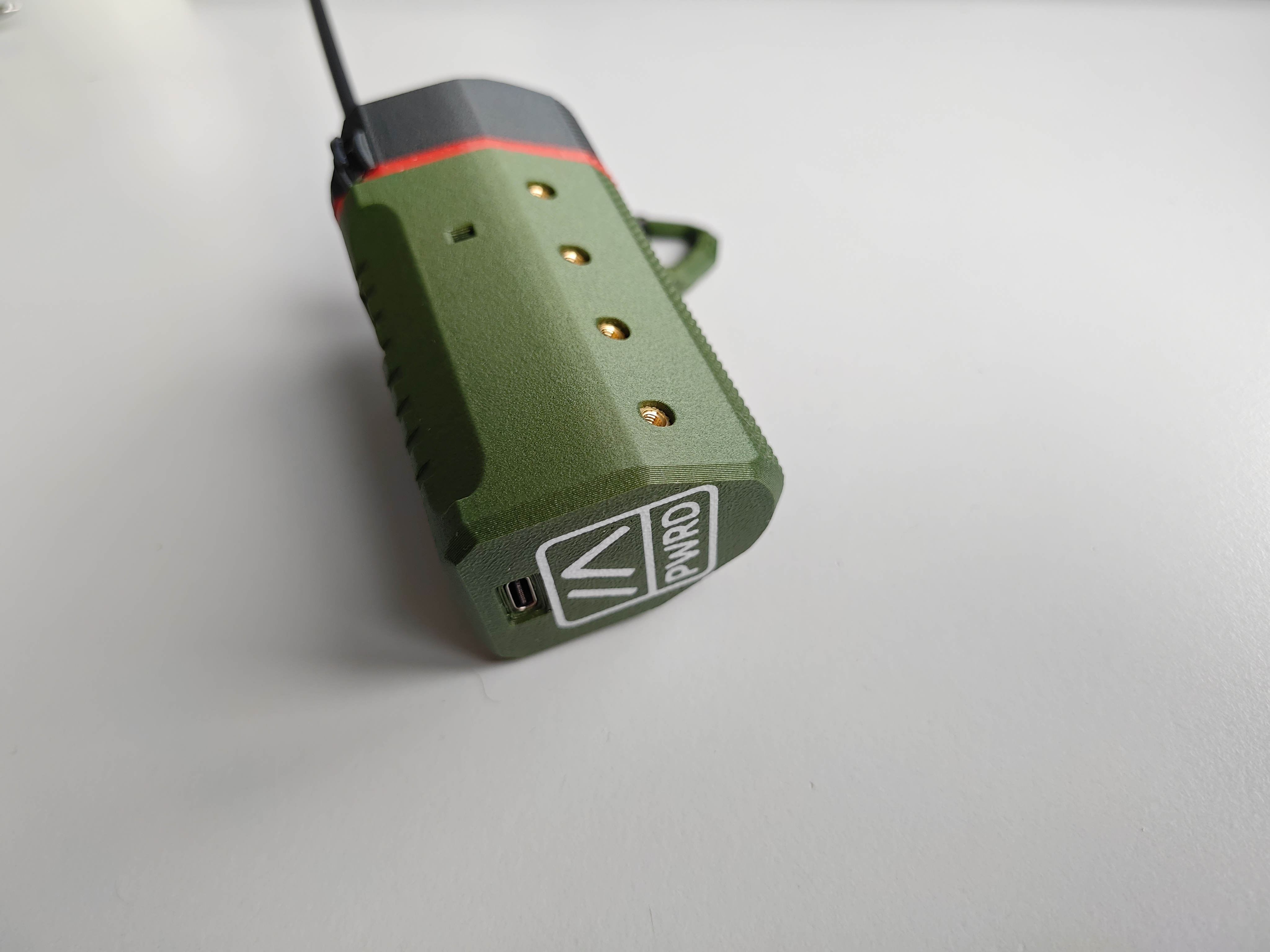

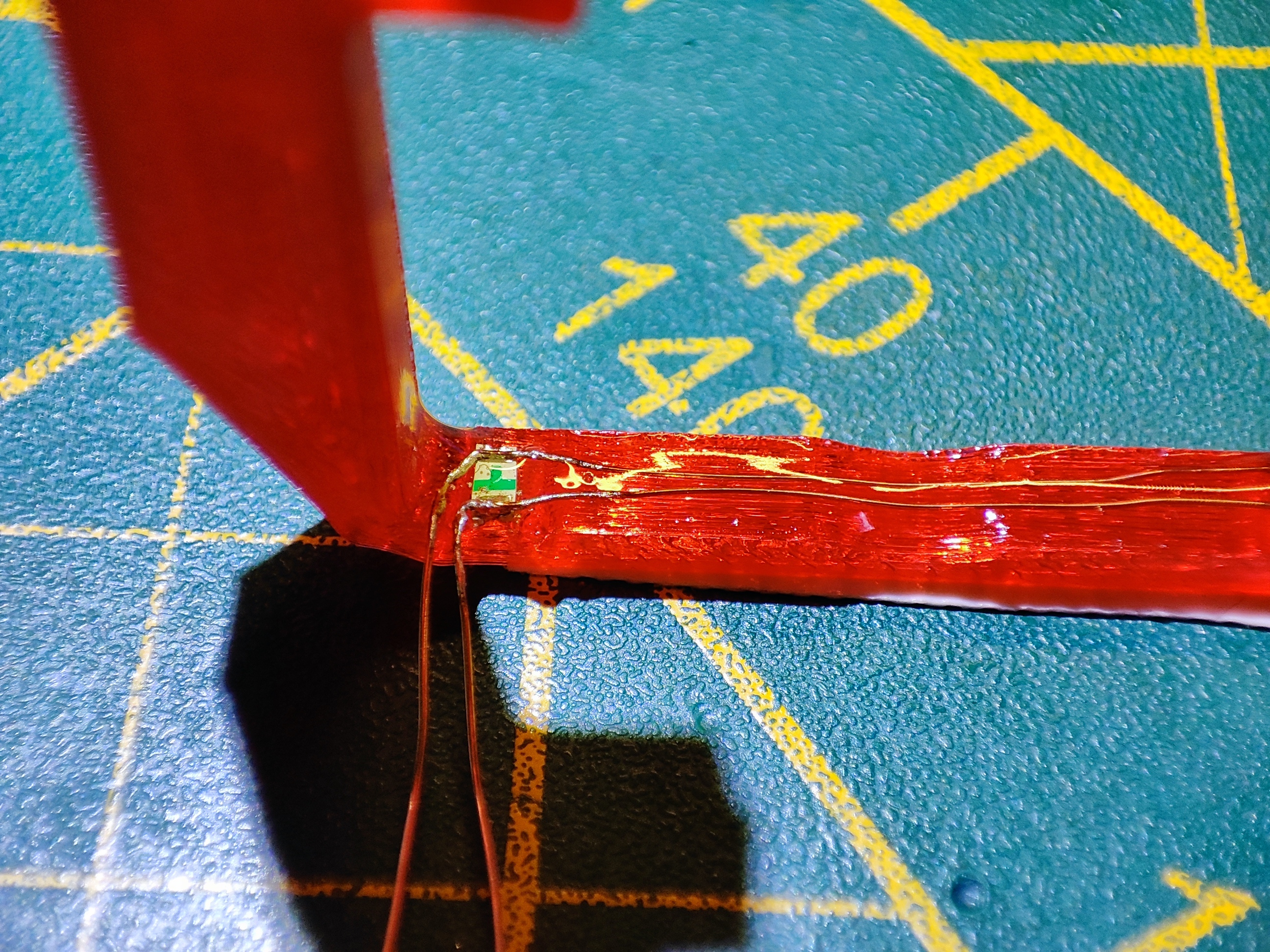

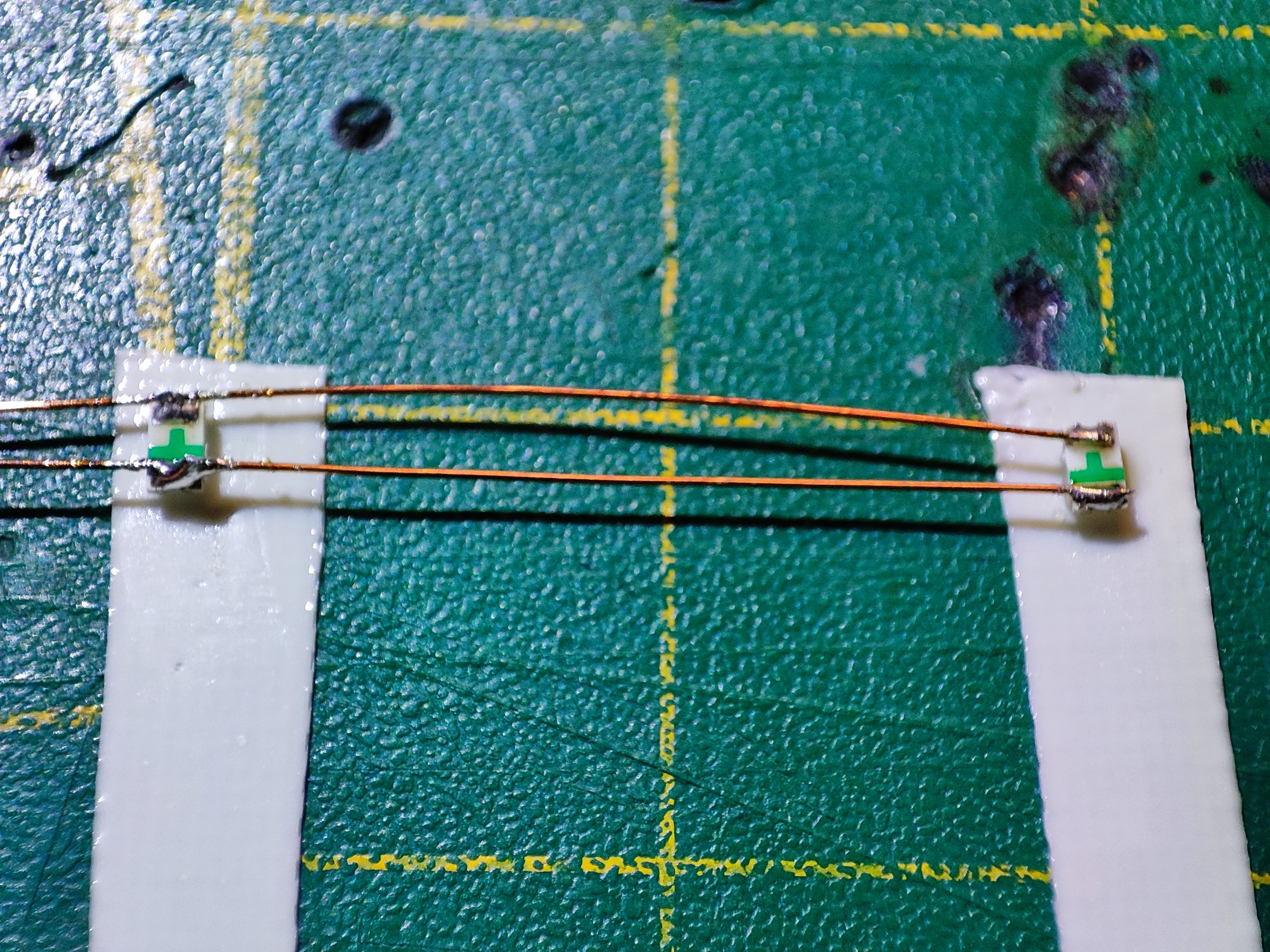

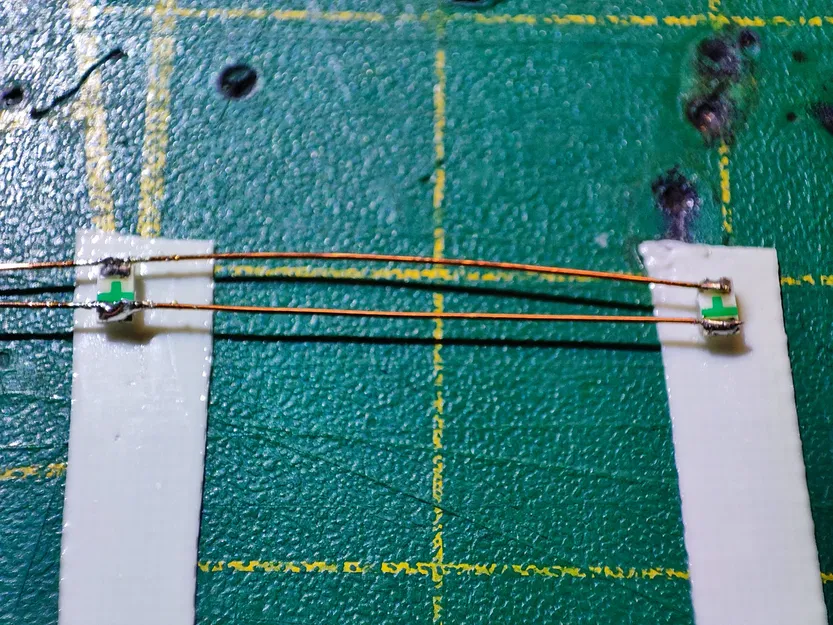

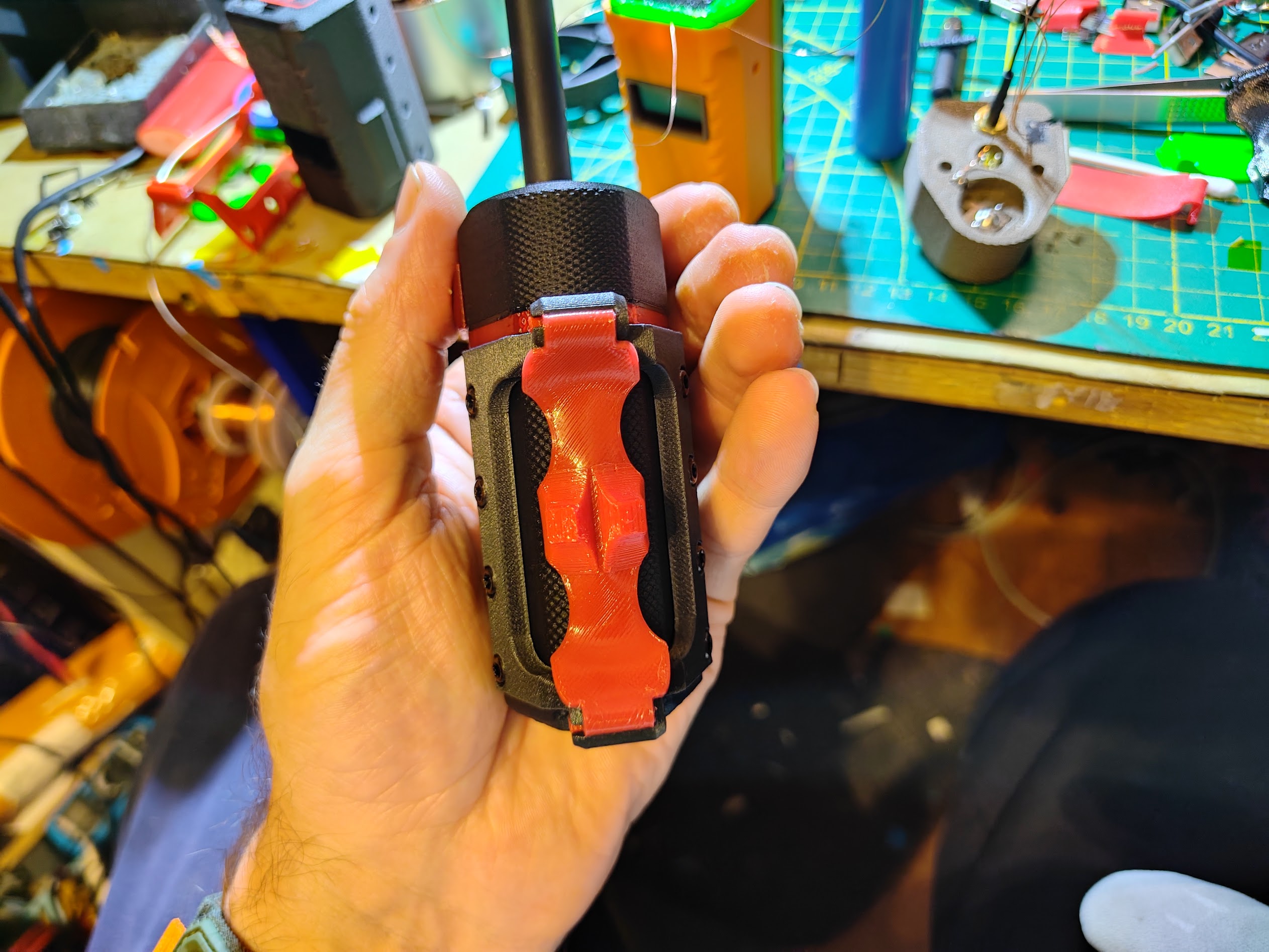

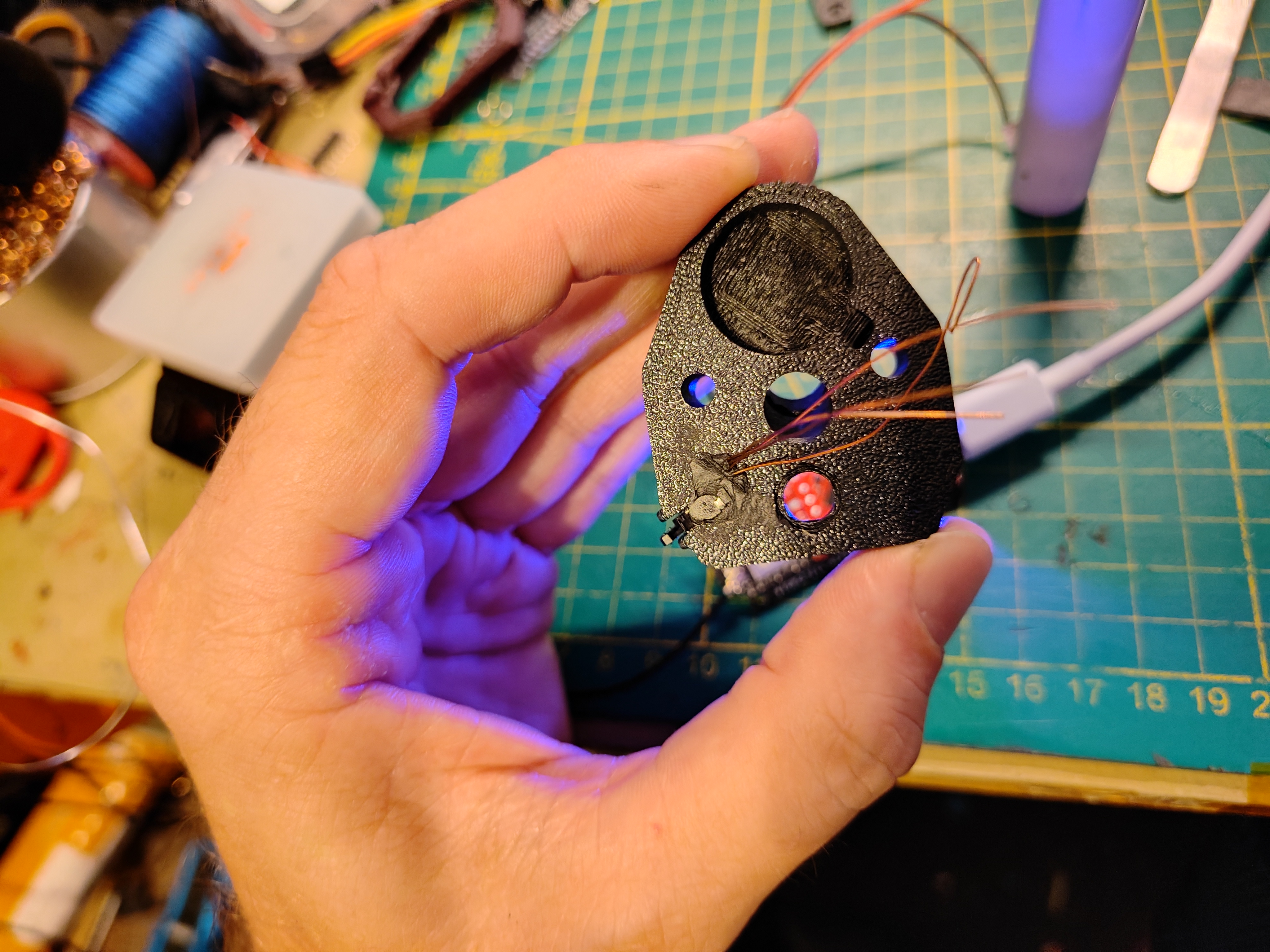

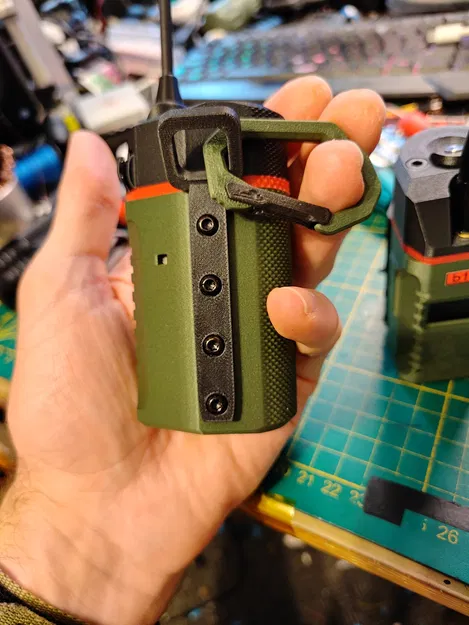

10.09.2025 Sửa lại phần khoét lỗ cho cảm biến BME280 vì nó tạo ra một đường hở khi slice. 11.09.2025 Thêm khung màn hình. 12.09.2025 Thêm dây đeo “supergrip” để cầm nắm Copywolf an toàn hơn. 13.09.2025 Thêm hai đèn LED nhỏ vào phần bọc trên, in bằng PET G mờ để có thông báo đèn LED. Thêm tên node lên dây đeo TPU. Đèn LED được nối song song và đấu trực tiếp vào GPIO 106 của pro micro (Cổng 38 trong ứng dụng Meshtastic). 15.09.2025 Thêm một cái “chắn” cho nút điều hướng để tránh bấm nhầm. Chỉ cần dán cái này vào, nó sẽ khớp hoàn hảo với cái nắp nhỏ có sẵn trên nắp trên. 21.09.2025 Cập nhật phần Đế với nắp đậy bằng TPU tốt hơn cho cổng USB C, giờ nó có thể mở ra và vẫn gắn liền với đế chính nên sẽ không bị mất dễ dàng. 27.09.2025 Thêm “ultragrip”, một loại dây đeo còn cao cấp hơn, cũng nâng cấp cách bạn cầm Copywolf. Vẫn dùng như dây đeo bình thường, ultragrip cần được định hình bằng khí nóng, vì cần khí nóng chính xác nên chỉ có thể thực hiện với máy hàn khí nóng. 30.09.2025 Thêm mod ăng ten cho ăng ten stubby SMA nhỏ mà nhiều bộ Lora đi kèm, thay thế nắp ăng ten, nắp vặn ren cho đai ốc SMA và vòng đệm che chốt SMA đực và đai ốc gắn trên đỉnh vỏ.

CẬP NHẬT ĐANG TIẾN HÀNH!

Đang làm việc trên một bảng mạch 8 chân sẽ giúp việc mở nắp trên dễ dàng hơn nhiều mà không cần rút đầu nối JST. Mình có một bộ đầu nối 8 chân rất rất nhỏ, cho đến giờ trông có vẻ hứa hẹn nhưng việc nối dây cho nó chắc chắn sẽ là một ca phẫu thuật nhỏ đó O.o

Mình đã nghĩ đến việc tạo ra một vài biến thể khác nhau của copywolf, bản đã đăng là bản “Stealth” vì nó không có nguồn sáng nào lộ ra ngoài.

Mình có lẽ sẽ thêm một phiên bản khác được chiếu sáng nhiều hơn với đèn trạng thái và đèn sạc lộ ra ngoài, cũng như nút Prog trên đỉnh được thay thế bằng nút có đèn, bất cứ khi nào GPS được cấp nguồn thì đèn xanh sẽ sáng.

Danh sách linh kiện:

FakeTec DIY Meshtastic Node: Ưu tiên V5 hoặc V5 rev. B

gargomoma/fakeTec_pcb: A low-cost nrf52 device.

Nút điều hướng cho tin nhắn soạn sẵn: Vỏ rỗng K2-02: (

https://de.aliexpress.com/item/33044807162.html

Cảm biến môi trường BME280: 3.3 volt

BME280 BMP280 Digitalsensor Temperatur Luftfeuchtigkeit Luftdrucksensormodul I2C SPI 1,8-5 V GY-BME280 5 V/3,3 V - AliExpress 502

Còi buzzer 3 volt 8.5x8.5x3mm

10 stücke smd Summer 5020 7525 8530 9650 1230 9032 3V 3,6 V 5V magnetischer Mini aktiver passiver Piezo-Summer Lautsprecher elektronisches Kit - AliExpress

Ăng ten:

Nb-iot /LORA Soft Antenne UAV-Funkmodul Abbildungübertragung Datenübertragung 840-868-915-923-902-928 MHz Antenne SMA-Stecker - AliExpress 509

(TÙY CHỌN): Ăng ten stubby cho ăng ten mod cyberpunk (ừm, nó chắc chắn không phải là tốt nhất nhưng đủ dùng đó).

2 PCS GSM 868Mhz 915MHz LoRa Antenna 3DBI with U.FL I-P-E-X-1 to SMA Connector for Lora Board ESP32 Lora32u4 II WiFi Lora32 15cm - AliExpress 509

Bộ chuyển đổi IPEX sang SMA cho ăng ten LORA (ngắn nhất có thể): 5CM

5 cm U.FL auf SMA-Pigtail-Anschlussantenne RF-SMA-Buchse WIFI GSM GPS RG1.13-Kabel SIM7100E/MC7455/MC7430 - AliExpress 509

Module GPS (GPS +BDS):

GPS + BDS dual-modus modul flight control positioning navigator, ATGM336H ersatz, für arduino NEO-M8N NEO-6M - AliExpress 502

Màn hình OLED: đen/trắng hoặc vàng

Original 0,96" OLED SPI/IIC I2C weiß/blau/gelb blau 0,96 Zoll OLED Modul 128X64 OLED LCD LED Display Modul für ARDUINO - AliExpress 502

Dây nối 0.3mm:

10m/15m/20m/40m/50m emaillierten kupfer draht emaillierten draht elektromagnetische spule wicklung draht herstellung elektromagnet kupfer draht - AliExpress 13

Bộ đầu nối JST (Đực/cái) 10cm 10Pin:

10Pcs JST 1.25 Male Female Wire Connector Pitch 1.25mm 2P 3P 4P 5P 6P 7P 8P 9P 10P 11P 12Pin Plug Jack Terminal Cable 10 20 30CM - AliExpress 13

Nút nhấn có đèn LED tự hồi vị: (8mm, 3.3 volt)

1NO High head Waterproof Metal Push Button Switch LED Light Self-locking/reset 3/6/12/24/220V 8/10/12/16mm Oxidized black - AliExpress 13

Pin Lithium-ion 18650 3500mAh: (Tốt nhất là nên mua ở địa phương vì anh em không bao giờ biết chắc dung lượng pin thật sự khi đặt hàng từ trung quốc đâu)

2025 new 3,7 V 3500mAh 30Q 18650 batería recargable de alta corriente para baterías de linterna para batería 18650 - AliExpress

Tiếp điểm pin:

100 stücke Batteries chrapnell aa oder aaa Batterie feder 5 Nr. Positive und negative Metall batterien Feder kontakt platte ersetzen - AliExpress 13

Kim loại dải: 0.1mm 4mm:

10m 18650 Li-ion Battery Nickel Sheet Plate Nickel Plated Steel Belt Strip 0.1mm Connector spot welding machine 3/4/5/7/8/10mm - AliExpress

Mô tơ rung:

10pcs DC3-5V micro dc vibration motor 0820/0827/0830/0834/1027/1030/1034 für für telefon münze flach motor - AliExpress 502

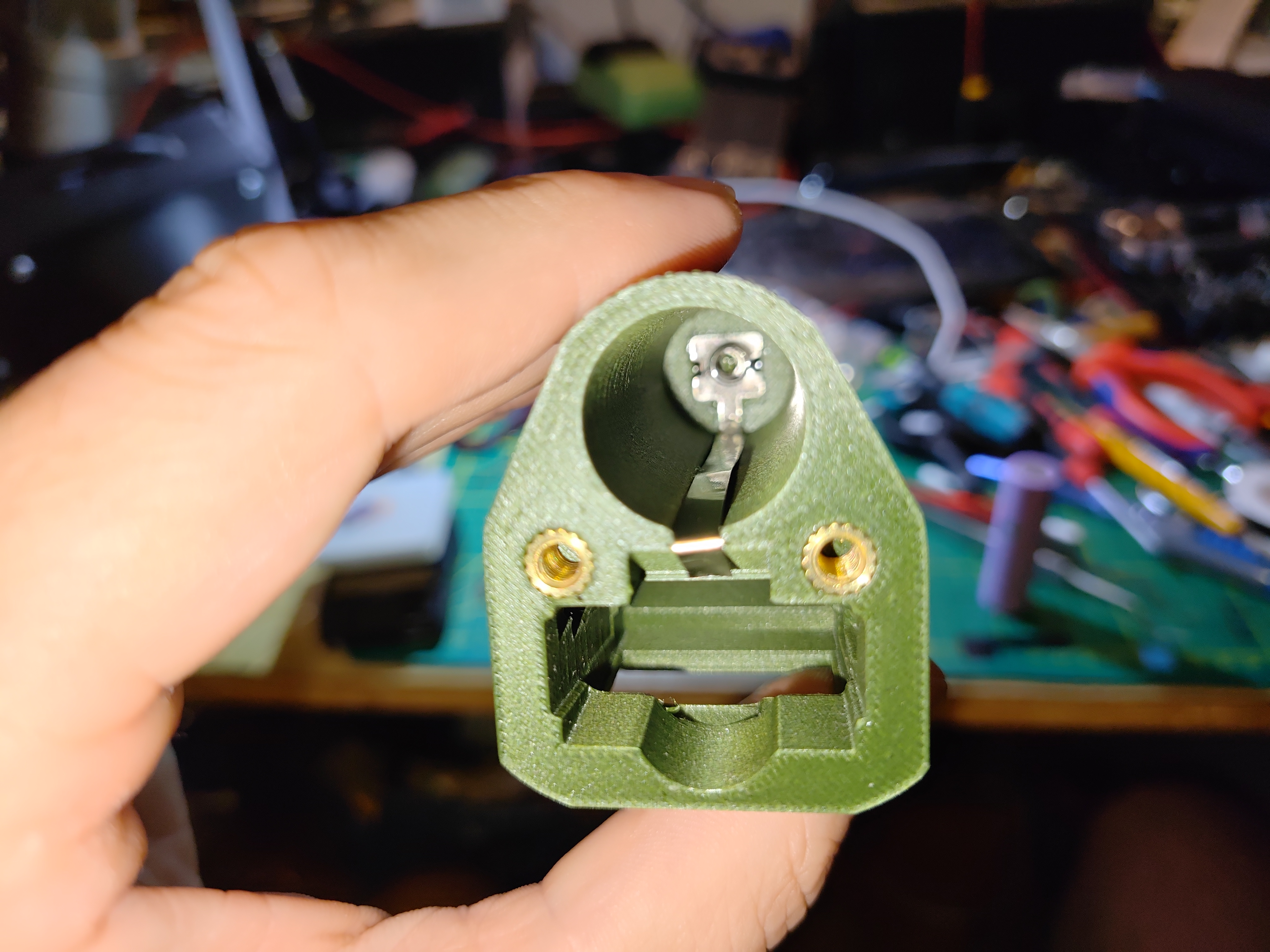

Ốc đúc nhiệt bằng đồng thau: (M2 M2.5 M3 M4 850 chiếc) 2x M4x6x8mm và 8xM3 5mm

M1.4 M1.6 M2 M2.5 M3 M4 M5M6 Brass Copper Embedment Insert Nut Kit Set for Hot Heat Melt Injection 3D Print Twill Knurled Thread - AliExpress

Ốc M3: 8mm và 10mm (dùng cho phụ kiện (kẹp dây, điểm gắn) không cần thiết nếu anh em không định gắn thêm)

JUIDINTO 10–30 Stück Torx-Rundkopfschraube M2 M2,5 M3 M4 M6 schwarz plattiert sechs Lappen Torx-Flachkopfschraube - AliExpress 13

Ốc M4: 25mm x2

5-50pcs DIN912 M1.6 M2 M2.5 M3 M4 M5 M6 M8 304 A2 Stainless Steel grade 12.9 Black Hexagon Hex Socket Head Cap Allen Bolt Screw - AliExpress

Phần bọc thông báo LED tùy chọn: chọn màu yêu thích hoặc lấy một bộ hỗn hợp nhỏ.

https://de.aliexpress.com/item/1005006013369164.html?

Một ít băng keo Kapton, để cách điện bo mạch Faketec với GPS và màn hình, đồng thời cố định ăng ten GPS, cảm biến môi trường và màn hình.

Việc nhét tất cả mọi thứ vào vỏ có thể rất mất thời gian, anh em cứ bình tĩnh và cố gắng đừng làm đứt dây trong quá trình làm nha.
